Шлифовальные станки по дереву: классификация, видео, виды

Шлифование представляет собой технологический процесс, который заключается в ручной или механизированной обработке твердого материала: стекла, металла, гранита, дерева и многого другого. На протяжении многих лет подобным образом проводилась обработка дерева, которое использовалось при обустройстве дома или при решении других задач. Шлифовальный станок по дереву представляет собой специальную конструкцию, которую можно создать своими руками или приобрести у производителя, который специализируется на выпуске подобного оборудования. Чем меньше показатель шероховатости, тем более приятна она на ощупь. В зависимости от того, какая поверхность, используется различный тип обработки поверхности. Своими руками можно создать конструкцию, которая используется в быту, промышленные станки обладают характеристиками, позволяющими налаживать многосерийное производство.

Комбинированный шлифовальный станок по дереву

Виды шлифования

Дома зачастую абразивные инструмента, которые созданы своими руками. Шлифовальный станок по дереву может обладать различными характеристиками, которые зависят от предназначения конструкции. Все станки создаются для решения определенных задач, зависящие от вида шлифования.

Существует следующие виды абразивной обработки:

  1. Плоское шлифование выполняется для шлифования сопряженных или одиночных плоских поверхностей. Своими руками провести обработку можно при использовании ручного инструмента, но он будет полезен только дома.
  2. Ленточный тип абразивной обработки проводится довольно часто. Данный метод используется для финишного шлифования сопряженных и плоских поверхностей. Добиться результата, который можно достигнуть при использовании ленточного оборудования, при работе с использованием ручного инструмента своими руками практически невозможно.
  3. Провести круглое шлифование можно при использовании специальных станков по дереву. Характеристики подобной конструкции определяют возможность получения цилиндрической и конической поверхности.

Для каждого типа шлифования используется специальная модель станков. Некоторые можно создать своими руками, другие имеют сложную систему, и поэтому их производством занимается только специализированные фирмы.

Виды шлифовальных станков по дереву — классификация

Можно выделить несколько типов станков, которые могут использоваться для финишной обработки дерева. К наиболее распространенным можно отнести:

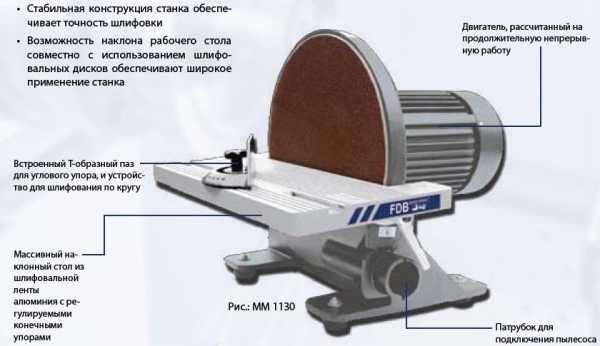

  1. Дисковые или тарельчатые – один из самых распространенных вариантов исполнения. К особенностям конструкции можно назвать использование специального диска, к которому проводится прикрепление абразивного материала. Дисковые могут использоваться для произведения большого количества различных операций. Именно поэтому тарельчатый тип станков по шлифованию дерева встречается крайне часто.

    Дисковый шлифовальный станок по дереву

    Тарельчатый вид применяется для зачистки поверхности заготовок, которые имеют форму шаров, цилиндров и конуса. Своими руками можно сделать подобный станок небольших габаритных размеров. Компактность определяет возможность установки на верстаке в домашних условиях. Производительность этого вида станков очень высока, так как имеют мощный электродвигатель. Для его использования не нужно обладать определенными навыками.

  2. Ленточные используются на протяжении последних нескольких десятилетий. К особенностям конструкции можно отнести невысокую цену и высокую производительность. Шлифование проводится при помощи специальной абразивной ленты, которую следует заменять при истирании.

    Ленточный шлифовальный станок по дереву Корвет

    Провести регулировку степени натяжения можно своими руками. Для того чтобы повысить устойчивость абразива к истиранию его изготавливают при использовании графита. Этот момент значительно повышает цену ленты, но изготовить ее своими руками нельзя. Фиксация проходит при помощи резиновых роликов, которые контролируют движение ленты.

  3. Существует барабанный тип станка. Используется барабанный станок для шлифования длинных плоскостей: щитов, реек, досок и так далее. Процедура придания поверхности необходимой шероховатости проводится барабаном или цилиндром.
    Барабанный шлифовальный станок Jet DDS-225
    Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход


    При этом зачастую изготавливают конструкцию с двумя барабанами. Для повышения эффективности модели на два барабана надевается абразив с различной зернистостью. Таким образом за один проход деталь проходит черновое и чистовое шлифование, что повышает эффективность оборудования.

Также есть комбинированная и калибровальная модели, которые получили применение в определенной ситуации. Калибровальная позволяет получить деталь высокой точности. Однако калибровальный станок не может использоваться при массовом производстве. С повышением точности обработки также повышается цена станка.

Устройства станков

Степень выравнивания поверхности зависит от вида абразивного материала и конструктивных особенностей станка. Провести качественное шлифование щеточным ручным инструментом довольно сложно, так как при механизации процесса можно не только повысить производительность, но довести точность размером деталей и шероховатости до самого высокого уровня.

Рассмотрим устройства типичного шлифовального станка:

  1. рабочий орган, представленный абразивной поверхностью;
  2. станина с особыми размерами и формой, которая позволяет размешать заготовку под небольшим наклоном;
  3. приспособление, позволяющее проводить круговую обработку;
  4. упор, позволяющий выполнять обработку в горизонтальной плоскости.

При изготовлении станины зачастую используют чугун или сталь, так как этим материалы способы выдержать большую нагрузку и провести ее перераспределение для устранения вибрации. При создании подобного приспособления своими руками чаще используют чугун, так как он имеет меньшую стоимость.

Основные характеристики

Существует несколько основных моментов, которые следует учитывать при выборе модели. К ним можно отнести:

  1. мощность – главный параметр, который следует учитывать. мощность определяется тем, какой электродвигатель установлен. для производственных нужд зачастую устанавливают электродвигатель мощностью 1 кВт и более. в быту будет достаточно использовать электродвигатель мощность 400 Вт. также стоит обращать внимание на то, к какой сети может быть подключен двигатель: 220 В или 320 В;
  2. ширина рабочей поверхности также влияет на результат проводимо работы. как правило, чем больше установленная лента или барабан, тем большую производительность имеет модель. однако увеличение размеров приводит к тому, что устанавливать станок сложнее, так как найти свободное пространство становится сложнее;
  3. скорость движения абразивного элемента – также один из наиболее важных моментов. несмотря на фиксированный показатель вращения выходного шпинделя электродвигателя, скорость движения абразива может быть различной, что достигается специальным приводом. к примеру, предел движения составляет от 350 до 1800 метров в минуту;
  4. габариты станка имеют важной значение, так как этот показатель отличается от показателя размеров рабочей поверхности.

Данные моменты следует учитывать при выборе наиболее подходящей модели. К примеру, щеточный материал также может значительно отличаться.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Шлифовальный станок по дереву и металлу

Содержание

Различные виды ремонтных и строительных работ зачастую связанны с обработкой древесины или металла.

Шлифовальный станок

Для проведения качественной обработки рекомендуется применять ручной дисковый шлифовальный станок по дереву. Такой калибровальный ручной станок можно с легкостью изготовить самостоятельно.

Читайте также: виды и особенности применения ленточнопильных станков по дереву.

Для чего нужны калибровально-щлифовальные станки

Дисковый калибровально-шлифовальный станок обычно применяют на финальных этапах производства металлических или деревянных заготовок.

Основная цель, с которой используется самодельный или заводской калибровально-шлифовальный станок заключается в окончательном выравнивании поверхности и доведении уровня ее шероховатости до нужного состояния.  Шлифовальные станки по металлу предназначены для:

  • создания ровной и гладкой поверхности;
  • удаления локальных неровностей;
  • снятия лаковых наплывов и грунтовки;
  • внутренней шлифовки.

Различные виды представленных агрегатов могут работать с разными материалами и их форматами.

Читайте также: о преимуществах ручных фрезеров по дереву.

Так самодельные калибровально-шлифовальные станки могут широка применяться при проведении металлобработки. Это могут быть изделия из легированной стали или  цветных металлов в виде закругленных, плоских или четырехугольных заготовок.

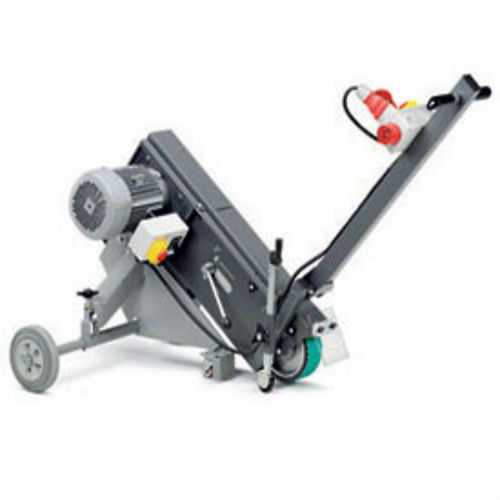

Шлифовальный станок для стали

Кроме того ручной дисковый самодельный агрегат способен с минимальными затратами обрабатывать кругляки и трубы с большим диаметром. С ориентировкой на виды обработки шлифовальные станки по дереву ленточного типа применяются для:

  • работы с криволинейными поверхностями;
  • работы с плоскими поверхностями, закрепленными на неподвижном столе;
  • с заготовками на передвижных столах;
  • обработки брусковых и щитовых элементов и их кромочных ребер;
  • шлифовочных работ по лакокрасочному покрытию.

Читайте также: «Разбираемся в устройстве и принципе работе долбежных станков».

к меню ↑

Как работают калибровально-шлифовальные станки

Самодельный дисковый ручкой агрегат состоит из небольшой столешницы, оснащенной рабочим столиком, на котором крепится режущий инструмент.

Столик может быть зафиксирован в любом положении относительно плоскости столешницы. Калибровально-шлифовальные станки оборудованы рабочим столом. Он может перемещаться вручную или при помощи механического привода.

Движение осуществляется посредством механического привода с круглыми направляющими, прикрепленными к суппортам. Над столом располагается рабочая лента, которая надевается приводной и неприводной шкивы.

Шлифовальная лента станка

Дисковый самодельный агрегат можно регулировать с помощью специального винтового устройства, оснащенного пневматическим цилиндром.

Самодельный шлифовальные станки могут быть оснащены двумя полирующими инструментами . Они размещаются на станине в последовательном порядке. В процессе работы ленты двигаются навстречу друг другу.

Сам процесс обработки выполняется в процессе поперечного движения рабочего стола и продольного смещения утюжка.

Утюжок способствует прижатию ленты к заготовке. Дисковый агрегат работает таким образом, что движение ленты осуществляется за счет электромотора.

Передача движения происходит с помощью ременного сцепления. Отходы производства проникают в пылеприемник.

При выборе режима работы рекомендуется ориентироваться на степень шероховатости материала. При этом выбирается степень зернистости шкурки , скорость подачи, а также усиление или ослабление прижатия.

В процессе работы с калибровально-шлифовальным оборудованием можно вручную осуществлять регулировку ленты.

Для этого натяжной ролик перемещается в нужном направлении, вместо ролика некоторые шлифовальные станки приводным шкивом.

Ведущая ось шкива может соскальзывать в таком случае лунт поворачивается с помощью специальной рукоятки под небольшим углом и фиксируется стопорным устройством.

В процессе работы изделие плавно перемещается относительно режущей кромки в продольном направлении и при необходимости поворачивается вдоль оси.

Калибровально-шлифовальный станок своими руками изготовленный в домашних условиях может обрабатывать определенные участки в два подхода. Качественная обработка достигается за сет корректной регулировки давления с помощью рукоятки утюжка.
к меню ↑

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Работа калибровально-шлифовального станка (видео)


к меню ↑

Особенности конструкции шлифовального станка

Любой калибровальный агрегат в качестве рабочего органа использует в качестве основного рабочего органа ленту абразивного вида.

В большинстве устройств она он свернута в кольцевом виде и крепится между вращающимися валами.

Один вал является ведомым, а другой – ведущими. Ведущий барабан оснащается механической трансмиссией.

Она основывается на передаче ременного типа, при помощи которой вращательный момент передается от электрического двигателя.

Абразивная лента может быть размещена как в вертикальном, так и в горизонтальном положении.

Имеются и такие модификации агрегатов, в которых рабочий орган может быть установлен под любым углом.

Абразивная лента располагается на станине. Также на станине размещается и обрабатываемая деталь.

Стол агрегата изготавливается из металлических листов или толстых досок. Длина рабочей части напрямую зависит от особенностей ленты и габаритов изделий.

Обработка дерева шлифовальным станком

Если заготовка в длину будет меньше рабочей поверхности устройства, то процесс работы существенно облегчится.

Так, например, при длине шлифовального полотна в 4 м. можно без особых трудностей работать с заготовками, достигающими длины в 2 м.

Основной элемент (полотно) изготавливается с применением бумажной основы и зерен абразивного типа, которые крепятся к ней при помощи клеевого состава. Абразивные полотна изготавливаются механическим либо электрическим способами.

При механическом создании на полотно равномерно рассыпаются абразивные зерна, а при электрическом – применяется поле, которое располагает зерна острыми гранями вверх с целью улучшения режущих качеств.

Специалисты рекомендуют использовать абразивное полотно с редкой засыпкой. На такой ленте зерна рассредоточены по 70 % рабочей поверхности. На такой ленте практически не задерживается древесная пыль, что существенно улучшает качество финишной обработки.
к меню ↑

Делаем калибровально-шлифовальный станок своими руками

Представленное оборудование – это конструкция аналогичная обычный верстак. Для того, чтобы предать агрегату дополнительную устойчивость ножки рекомендуется размещать под углами.

Для движения агрегата лучше всего использовать электрический двигатель с силовыми показателями в 1500—3000 оборотов в минуту.

Используя двигатель фланцевого типа, можно с легкостью прикрепить к нему лист фанеры прямоугольной формы.

Это позволит перпендикулярно фиксировать заготовку для обработки. Рабочая поверхность собирается из продольных брусков, на внутренней поверхности которых располагается рама, оснащенная поперечными лонжеронами.

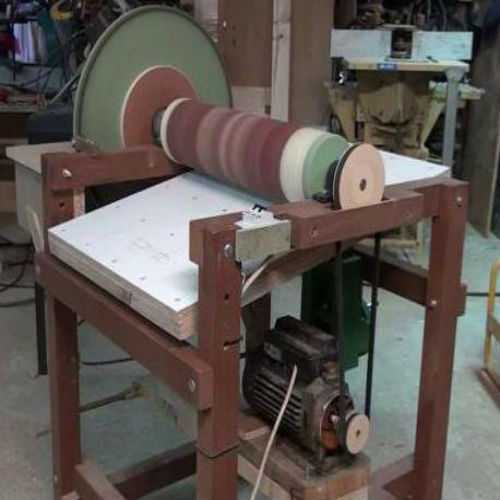

Самодельный шлифовальный станок по дереву

При сборке следует учитывать ширину рамы и ее соответствие закрепленному на редукторе листу из ДСП.

Читайте также: обзор моделей и характеристик форматно-распиловочных станков для распиловки ДСП.

В боковой части рамы необходимо сделать отверстие для пружины. Это позволит создать обратное соединение серьги и эксцентрика с помощью пружины возвратного типа.

На боковой части агрегата располагается эксцентрик со шпилькой. К нему крепится возвратная спираль, обеспечивающая необходимую степень натяжения ленты. Она будет натягиваться при нажатии на ручку эксцентрика.

Шлифовальное полотно нужно надеть на два барабана, на внешней поверхности которых наклеены фанерные листы. Перед этим необходимо произвести расточку диаметра. Это позволит надеть шпиндель на цилиндр.

Для создания границ цилиндра на шпиндель нужно надеть шайбы, диаметр которых должен быть больше диаметра барабанных колодок. Для улучшения качества обработки на горизонтальной поверхности агрегата нужно прикрепить специальный упор из доски.

Расположить его следует между двумя валами. Рабочую поверхность лучше всего накрыть импровизированной площадкой, изготовленной из фанеры. Форма площадки может быть фигурной и повторять контуры агрегата.

Рабочий стол шлифовального станка по металлу

Крепится рабочий стол при помощи саморезов. Кроме того возле ведущей колодки нужно смонтировать расширительный столик.

Он поможет с легкостью проводить работы по шлифовке внутренних радиусов заготовок. Для максимально эффективного использования ленты во всю ширину рекомендуется применять специальную наклонную плоскость.

Ее можно прикрепить к рабочему столу с помощью шпильки с одной стороны и зажимного барашка – с другой.

Читайте также: назначение и сфера применения токарного станка ТШ-3.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Шлифовальные

ostanke.ru

Шлифовальный станок по металлу своими руками

Обработка металлических деталей и заготовок выполняется несколькими способами. Для снятия небольшого слоя материала, заточки или шлифования используется специальное оборудование. Стоимость заводских моделей высока, и они не всегда обладают требуемым функционалом. Поэтому многие домашние мастера предпочитают своими руками делать шлифовальный станок по металлу с определенными эксплуатационными и техническими качествами.

Характеристики шлифовальных станков

Для бытового применения рекомендуется выбрать простую схему изготовления – ленточный или дисковый шлифовальный станок. Подача заготовки будет выполняться вручную, дополнительно можно предусмотреть опорный стол для ее фиксации. Пытаться сделать сложную внутришлифовальную конструкцию или с функцией хонингования не стоит. Затраты на изготовление будут большие, а практическое применение для домашней мастерской минимальное.

Рекомендуемые характеристики шлифовального станка по металлу:

  • Характеристики электродвигателя. Мощность — до 500 Вт, число оборотов – 1400.
  • Максимальная скорость движения ленты – 330 м/с.
  • Возможность изменения угла наклона движущейся ленты до 45°.
  • Диаметр шлифовального диска – до 230 мм.
  • Тип исполнения – настольный.
  • Наличие торцевого и бокового столов. С их помощью будет выполняться фиксация заготовки.

Самый простой вариант изготовления шлифовального станка – использование заточного. Однако обработка может осуществляться только торцом диска, ширина которого ограничена. Подобная схема актуальна только для выполнения заточки инструмента или обработки небольших деталей и заготовок.

Ленточный шлифовальный станок

Оптимальным вариантом для бытового применения будет ленточная модель. Конструктивно она состоит из системы валов, на которые устанавливается абразивная лента. Изменение угла наклона и степени натяжения происходит с помощью пружинного механизма. Каркас рекомендуется изготовить деревянный, так как это проще, чем производство стального корпуса.

Используемые расходные материалы и комплектующие:

  • Направляющие барабаны. Они изготавливаются из твердой породы дерева. Рекомендуемый диаметр — 15 см.
  • Станина. Ее также делают из деревянных заготовок. Конфигурация зависит от габаритов станка и определяется самостоятельно.
  • Крепления барабанов. Это могут быть штифты с подшипниками.
  • Электрический двигатель и механизм передачи крутящего момента. Используется ременная передача. Для регулировки оборотов применяются диски под ремень различного диаметра, установленные на вал электродвигателя.
  • Натяжной механизм. Необходим для регулировки степени натяжения наждачной ленты. Представляет собой рычаг, монтируемый на станину с функцией изменения положения по высоте. В конструкции предусмотрены пружины для плавного изменения натяжения и фиксатор.

Сборка конструкции осуществляется поэтапно. Согласно разработанной схеме делаются комплектующие. Затем они монтируются на станине. Кнопку запуска электродвигателя рекомендуется разместить в удобном месте для оперативного включения или выключения оборудования. Также можно поставить защитный щиток из поликарбоната.

Дисковая модель

В некоторых случаях появляется потребность обработать большую площадь металлической заготовки. Использование ленточного шлифовального станка будет неприемлемо, так как сложно добиться равномерного снятия материала по всей поверхности. Для этих целей необходима дисковая модель.

Сделать ее можно двумя способами:

  • Модернизация ленточного станка. Увеличивается площадь станины, на нее устанавливается вал с креплениями деревянного диска (на 4 винта) диаметром до 230 мм. Привод применяется ременной, с таким же переключением скоростей. Дополнительно изготавливается опорный столик.
  • Новый станок. Он состоит из электродвигателя, на вал которого монтируется крепеж для деревянного диска. Недостаток этой конструкции – невозможно изменять скорость вращения шлифовального круга.

Рекомендуется сделать несколько деревянных дисков и наклеить на них наждачную бумагу с различным показателем зернистости. Это пригодится при выполнении различных типов обработки металлических заготовок.

Еще один вариант конструкции шлифовального станка – установка вала вертикально. На внешнюю часть цилиндра крепится абразивная лента. Такие модели применяются для обработки деревянных конструкций.
