Выполняемые операции:

– раскрой пиломатериалов вдоль волокон,

– раскрой пиломатериалов поперек волокон,

– фугование,

– сверление,

– фрезерование,

–заточка инструмента

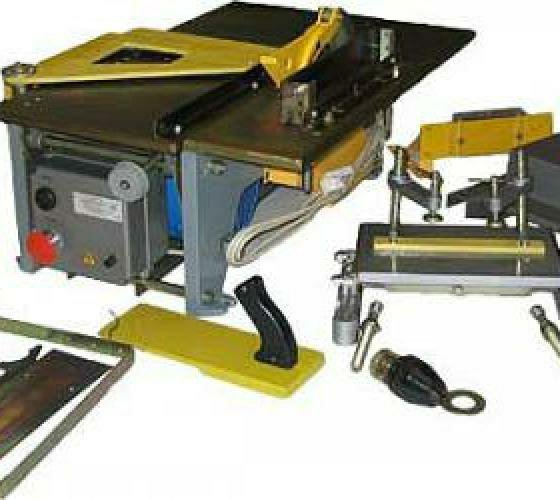

Комплект ЗИП:

– пилы дисковые

– фрезы

– патрон сверлильный

– инструмент

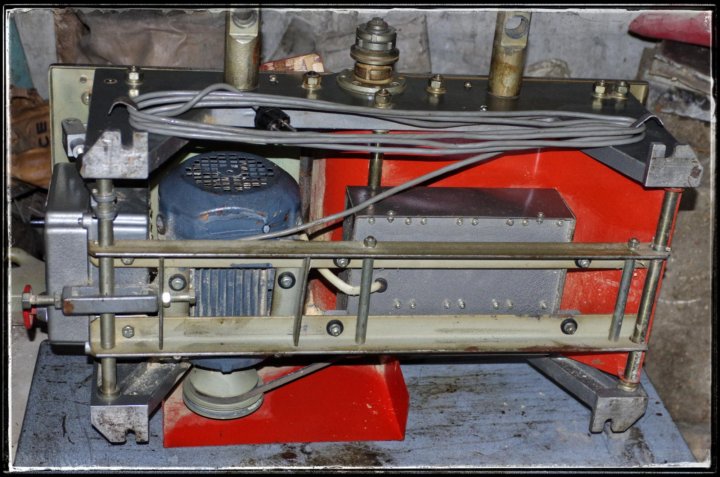

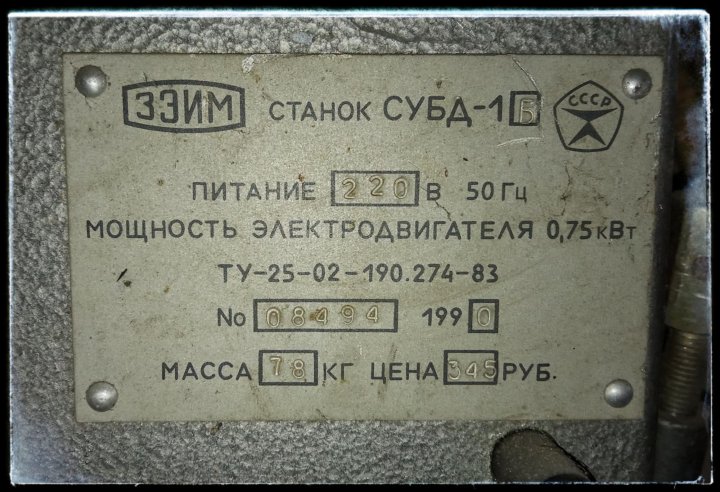

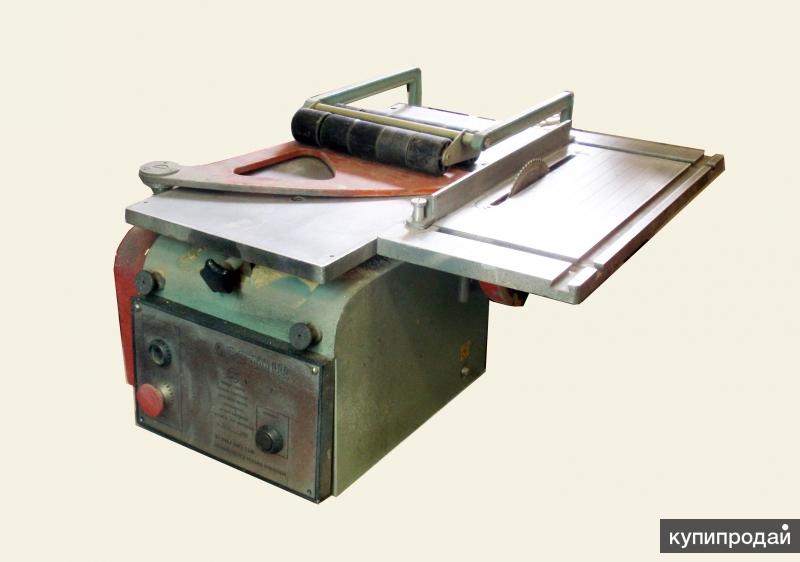

Станок универсальный бытовой деревообрабатывающий модели СУБД-1Б предназначен для обработки пиломатериалов в быту (распиловки древесины вдоль и поперек волокон, фугования, сверления, фрезерования, а также заточки инструмента).

Надежность – Простота наладки – Удобство обслуживания

Высокая производительность – Широкий диапазон возможностей

Технические характеристики

Показатель	СУБД-1Б
Наибольшая ширина фугования за один проход, мм	250
Наибольшая ширина срезаемого слоя за один проход, мм	3
Наибольшая высота пропила, мм: – продольная распиловка – поперечная распиловка	55 45
Глубина сверления и фрезерования (пазования), мм	85
Наибольший диаметр дисковой пилы, мм	200
Частота вращения на холостом ходу, об/мин: – ножевого вала – пилы	4560+-200 2850+-200
Наибольший диаметр хвостовика инструмента, зажимаемого в патроне, мм	16
Число ножей ножевого вала, шт	2
Подача на всех операциях	Ручная
Габаритные размеры, мм не более	800х600х400
Масса станка со всеми принадлежностями, кг, не более	85
Питание: – напряжение, В – частота, Гц – ток	220 50+-10 переменный
Номинальная мощность электродвигателя, кВт	1,5
Цена, руб (без НДС)	10. 600

СУБД-4 Станок деревообрабатывающий комбинированный. Паспорт, схемы, описание, характеристики

Сведения о производителе деревообрабатывающего комбинированного станка СУБД-4

Производитель универсального заточного станка СУБД-4 – ПО “Промприбор” г. Чебоксары.

СУБД-4 станок деревообрабатывающий комбинированный. Назначение, область применения

Станок Универсальный Деревообрабатывающий Бытовой Комбинированный СУБД-4 предназначен для комплексной обработки деталей из различных сортов дерева.

Принцип работы и особенности конструкции станка

Станок СУБД-4 имеет простую конструкцию: электродвигатель с двухступенчатым шкивом и строгальный вал (шпиндель) с приемным шкивом соединены клиновым ремнем. Строгальный вал (шпиндель) имеет две скорости вращения – 3000 и 4500 об/мин при перестановке клинового ремня.

С торца строгального вала крепится приемный шкив и дисковая пила (дисковая фреза).

Машина СУБД-4 состоит из сварного основания, внутри которого расположен приводной электродвигатель.

Станок СУБД-4 выполняет следующие операции:

Строгание (фугование) по плоскости от 10 до 250 мм по ширине и до 3 мм в глубину за один проход при скорости подачи заготовки до 3,6; 5 м/мин;

Фугование под углом;
Рейсмусование с автоматической подачей до 3,6; 5 м/мин;
Строгание по ребрам (кромке) под углом от 0 до 45°;
Распиловку вдоль и поперек волокон доски толщиной до 80 мм под прямым углом при скорости подачи заготовки до 1,0 м/мин;
Фрезерование пазов дисковыми и концевыми фрезами глубиной до 10..120 мм;
Сверление глубиной до 10..120 мм;

Модификации бытовых деревообрабатывающих комбинированных станков

СУБД-4

Основные технологические операции, выполняемые на станках модификации:

СУБД-4А, СУБД-4Б, СУБД-4Г – фугование, распиловка вдоль, поперек волокон в под углом, рейсмусование, шлифование, сверление, фрезерование торцевой фрезой (пазование) и дисковой фрезой, шпунтование, выборка четверти, заточка инструмента,

СУБД-4В – фугование, распиловка вдоль, поперек волокон и под углом, шлифование, выборка четверти, заточка инструмента, сверление, фрезерование торцевой фрезой (пазование) и дисковой фрезой, шпунтование.

СУБД-4Д – фугование, распиловка вдоль, поперек волокон и под углом, шлифование, выборка четверти, заточка инструмента, фрезерование дисковой фрезой, шпунтование.

Устройство и работа бытового станка СУБД-4Б

Основной частью станков универсальных бытовых деревообрабатывающих модели СУБД-4 является фуговальный станок.

При установке на фуговальном станке отдельных составных частей и инструментов, станок может работать как круглопильный, фрезерный, сверлильный, рейсмусовый, шлифовальный и заточный (в зависимости от модификации).

Фуговальный станок СУБД-4

Фуговальная конфигурация комбинированного станка СУБД-4

Фуговальная конфигурация комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Устройство станка приведено на рис 3. Основным элементом фуговального станка является ножевой вал 3.

Вращение ножевого вала осуществляется через клиноременную передачу от электродвигателя.

С одной стороны ножевого вала крепится двухступенчатые шкив, С другой — дисковая пила, которая при фуговании должна быть снята.

Регулировка толщины стружек, снимаемой при обработке пиломатериалов, осуществляется за счет перемещения подвижного фуговального стола 8 при вращении ручки 9.

Для обеспечения условий безопасности при фуговании пиломатериалов в конструкции станка предусмотрено ограждение ножевого вала 11.

Конструктивно ограждение 11 выполнено таким образом, что в процессе обработки пиломатериалов оставляет открытой работающую часть ножевого вала в размер обрабатываемой заготовки.

Рамка 15 предусмотрена доя крепленая к ней мешка 16, в который производится сбор стружки при обработке пиломатериалов. Мешок 16 в комплект поставки не входит.

Качество поверхности обрабатываемых пиломатериалов обеспечивается при соблюдения условий:

В станках модификации СУБД-4А,СУБД-4Б,СУБД-4В,СУБД-4Д при установке ножей в фуговальные пазы ножевого вала пользоваться текстолитовой планкой, к которой лезвия ножей прижимает выдавливающая пружина 4 (рис. 1а). После настройки ножи должны быть надежно закреплены винтами 1 (рис.

1а). Во время смены ножей будьте внимательны, следите, чтобы не потерялись пружины 4 (рис. 1а).

В станках модификации СУБД-4Г настройка ножей осуществляется вращением винтов 8 (рис. 16).

Необходимо помнить, что ножевой вал в сборе отбалансирован на предприятии-изготовителе. Поэтому при смене ножей не следует смешивать комплекты деталей разных фигурных пазов ножевого вала (рис. 1а, рис 1б). Ножи после заточки должны быть одинаковых размеров, иметь одну и ту же массу;

ножи должны быть остро заточены. Заточка ножей производится шлифовальным бруском. Угол заточки режущей кромки ножей должен составлять 35..45°;
режущая кромка ножей должна быть выставлена таким образом, чтобы находилась на одном уровне с поверхностью неподвижного фуговального стола.

правильно выбирать скорость подачи обрабатываемого пиломатериала, так как скорость подачи зависит от качества и вида древесины. Подачу заготовки осуществлять плавно, без рывков с одинаковой скоростью;
следить, чтобы при эксплуатации станков не нарушались условия параллельности фуговальных столов относительно друг друга, неплоскостности и шероховатости поверхностей столов.

Круглопильный станок

Устройство станка приведено на рис. 3.

Пила зажимается гайкой 6 между шайбой 7 и буртом резьбовой втулки 5 (рис. 1а) и крепится на конусный конец вала болтом 3 (рис. 1в).

Пильный стол 6 крепится на кронштейнах 5 к корпусу фуговального станка гайками 12 (рис. 3).

При помощи гаек пильный стол можно выставить на разной высоте и осуществлять пропилы необходимой глубины.

Перед началом работ вращением ручки 8 поднять подвижной фуговальный стол на уровень неподвижного.

Пильный стол в установить на уровень фуговальных столов 7, 8.

Пила имеет ограждение 1, которое при продвижении под ним заготовки поднимается. Ограждение крепится к клину 2. Клин выставлен в одной плоскости с пилой, и выполняет роль направляющего и расклинивающего заготовку устройства. Сектора зубчатые 13 предназначены для заклинивания заготовки при подаче пиломатериала в обратном направлении.

На столе 6 может быть установлена упор-линейка 14, используемая для распиловки под углом.

Для поперечной распиловки необходимо снять ограждение ножевого вала 11 и упорной линейки 10, 14. Закрыть ножевой вал настилом (рис.11) из комплекта, поставляемого вместе со станком.

Закрепить настил на подвижном столе винтами. При наладке станка на работу с дисковой фрезой необходимо вставку ни пильном столе около плиты заменить на вставку из комплекта поставки. Для этого отвернуть винты, крепящие вставку к пильному столу, заменить вставку и закрепить ее теми же винтами. Установить дисковую фрезу на конце ножевого вала, выставить пильный стол относительно фуговальных столов на высоту, обеспечивающую необходимую глубину фрезеруемого паза,

Сверлильно-фреэерный станок

Фрезерно-сверлильное приспособление станка СУБД-4

Фрезерно-сверлильное приспособление комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Устройство станка приведено на рис. 4.

Сверлильный патрон 2 (рис, 2) надевается на конусный конец ножевого вала и крепится винтом 3 (рис. 2а) или специальной гайкой 1 (рис. 26). В патроне могут быть закреплены сверла, фрезы.

Путем переустановки инструмента в патроне или самого патрона следует добиться минимального биения инструмента.

Для сверлильно-фрезерных работ используется сверлильно-фрезерный стол 9 (рис. 4), который крепится к фуговальному станку при помощи кронштейна-переходника 11 (рис. 4) и гаек 13 (рис. 4) к кронштейну 12 (рис. 4) фуговального станка. При помощи гаек 13 (рис. 4) стол может перемещаться в вертикальном направлении на нужную высоту.

На столе устанавливается упор-линейка 8 (рис. 4).

Струбцины 7 (рис. 4) при помощи винтов 6 обеспечивают прижатие заготовки к столу.

При сверлильно-фрезерных работах обязательно пользоваться ограждениями 3, 14 (рис. 4).

Подача заготовки при сверлении и фрезеровании осуществляется путем ручного перемещения сверлильно-фрезерного стола.

Винты 10 предназначены для предотвращения перемещения столов относительно друг друга при транспортировании и хранении.

Станок с приспособлением для рейсмусования

Рейсмусовое приспособление приспособление станка СУБД-4

Рейсмусовое приспособление приспособление комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Устройство станка с приспособлением для рейсмусования приведено на рис. 6.

Приспособление для рейсмусования представляет из себя два подпружиненных прижимных валика, которые обеспечивают получение калиброванных ЗАГОТОВОК.

Порядок обработки заготовки в режиме рейсмусования:

обработать заготовку на фуговальном станке в размер требуемой толщины с припуском на рейсмусование;
собрать приспособление для рейсмусования, снять пильный стол, ограждение ножевого вала. На кронштейнах 5 закрепить шпильки 11 гайками 12. На шпильках установить приспособление для рейсмусования, закрепить его гайками 12. При установке и съеме приспособления следить, чтобы шайбы 16 не потерялись;
опустить подвижный стол относительно неподвижного на толщину снимаемой стружки 1 мм. Указанный размер снимаемой стружки обеспечивает оптимальный режим работы станка, когда заготовка подается на ножевой вал легко, без особых усилий;
замерить толщину заготовки до обработки;
вращением маховика прижать заготовку к подвижному столу;
произвести подачу заготовки на ножевой вал станка под приспособлением. Замерить толщину заготовки после обработки и определить размер снимаемой стружки;
рассчитать сколько раз нужно пропустить заготовку через приспособление для обработки ее в требуемый размер;
обработать заготовку;
отрейсмусовать заготовку, постепенно уменьшая толщину снимаемой стружки подъемом подвижного стола.

Работу на рейсмусовом станке производить после установки на нем ограждения сверлильного патрона.

Заточной станок

Шлифовальный круг 6 (рис. 7) зажимается между шайбой 2 и буртом резьбовой втулки 3 и крепится гайкой 4 на конусный конец ножевого вала болтом 5 (рис. 7).

На шлифовальный круг устанавливается защитный кожух 1 (рис. 7), который крепится винтами к корпусу фуговального станка. Зазор между шлифовальным кругом и пластикой, служащий опорой для инструмента при заточке, должен быть не более 3 мм .

Перед пуском станка произвести следующие работы:

очистить станок и рабочую зону от опилок и стружки;
соблюдать правила по технике безопасности к пожарной безопасности.

Наладки станка на соответствующие вялы работ показаны на рис. 10 – 17.

Электрооборудование

В качестве привода станка применен асинхронный электродвигатель.

Электродвигатель изолирован от корпуса станка.

Аппаратура управления установлена в специальном отсеке станка.

Во избежание перегрева и выхода электродвигателя из строя распиловку производить при частоте вращения вала 2810 об/мин, фугование -4480 об/мин.

Изменение частот вращения вала производится сменой положения ремня согласно рис. рис. 17.

При нарушении пломбы предприятие-изготовитель не принимает претензии от покупателя.

Запрещается эксплуатация станков в условиях воздействия капель и брызг, а также на открытых площадках во время снегопада и дождя.

СУБД-4 Общий вид комбинированного станка

Фото комбинированного станка СУБД-4

СУБД-4 Посадочные и присоединительные базы станка

Крепление дисковой пилы на конце шпинделя

Крепление дисковой пилы и дисковой фрезы на конце шпинделя. Смотреть в увеличенном масштабе

Посадочные и присоединительные базы станка СУБД-4

Наладка на продольную распиловку станка СУБД-4

Наладка на продольную распиловку комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на поперечную распиловку станка СУБД-4

Наладка на поперечную распиловку комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на вырезку четверти станка СУБД-4

Наладка на вырезку четверти комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на сверлильно-фрезерные работы станка СУБД-4

Наладка на сверлильно-фрезерные работы станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на шлифование станка СУБД-4

Наладка на шлифование станка СУБД-4. Смотреть в увеличенном масштабе

Подготовительные операции

Заточка дисковой пилы станка СУБД-4

Заточка дисковой пилы комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Углы заточки дереворежущего инструмента

Регулировка ножей в строгальном барабане станка СУБД-4

Планка для калибровки ножей в строгальном барабане

Ножи необходимо устанавливать так, чтобы они выступали на 1 мм за габариты ножевого вала. При установке контролировать равномерную выставку ножей по всей длине вала.

Затяжку болтов, удерживающих ножи, начинать от середины клина, выставку ножей произвести по калиберной планке. Перед началом работы обязательно проверить надежность крепления ножей. Включив фуговальное устройство, убедиться в нормальной его работе. Необходимо следить за работой подшипников ножевого вала. В случае повышения температуры необходимо заменить подшипники.

Читайте также: Производители деревообрабатывающих станков и оборудования

Технические характеристики комбинированного станка СУБД-4

Наименование параметра	СУБД-4	ВЗ-335
Пиление дисковой пилой
Длина заготовки при пилении, мм		0..4000
Ширина заготовки при пилении, мм		5..300
Диапазон глубины пропила, мм	55	80
Вертикальное перемещение пильного стола, мм		80
Наибольший диаметр пильного диска, мм	Ø200	Ø200..Ø315
Посадочный диаметр пилы, мм	32	32, 50
Частота вращения пилы, об/мин	28100, 4500	3000, 4500
Размеры рабочей поверхности пильного стола, мм	720 х 170	750 х 400
Наибольший диаметр фрезы, мм			Наибольшая глубина фрезерования, мм
Фугование (строгание)
Длина заготовки при фуговании, мм		400. .4000
Наибольшая ширина фугования (строгания), мм	250	10..250
Наибольшая глубина снимаемого слоя за один проход при строгании, мм	3	3
Диаметр режущей части ножевого вала, мм	86..88
Частота вращения ножевого вала на холостом ходу, об/мин	2810, 4500	3000, 4500
Размеры строгального ножа, мм		260 х 30 х 3 Сталь 65Г
Количество строгальных ножей в ножевом барабане	2; 4	3
Ширина и длина строгальных столов, мм	320 х 720	335 х 810
Рейсмус
Максимальная и минимальная толщина заготовки при рейсмусовании (Высота подъема рейсмусового стола), мм	50	120
Наименьшая длина обрабатываемой заготовки при рейсмусовании, мм		400
Величина подъема рейсмусового стола, мм		120
Скорость подачи заготовки в режиме рейсмуса, м/мин	ручная	5
Размеры рабочей поверхности рейсмусового стола, мм		700 х 260
Максимальная ширина рейсмусования, мм
Наибольшая толщина срезаемого слоя при рейсмусовании, мм		3
Сверление. Фрезерование концевой фрезой
Длина заготовки при сверлении, фрезеровании, мм		200..4000
Наибольший диаметр сверла, фрезы, мм		3..20
Частота вращения сверла, фрезы, мин		3000, 4500
Размеры рабочей поверхности стола, мм		390 х 190
Глубина сверления, мм	85	150
Величина продольного и поперечного перемещения стола, мм		110 х 100
Устройство токарное
Частота вращения токарного шпинделя, об/мин	–	1600	Наибольшая длина заготовки при токарной обработке, мм	–	100..800	Наибольший диаметр заготовки при токарной обработке в центрах, мм	–	80	Наибольший диаметр заготовки при токарной обработке на план-шайбе, мм	–	300	Вес токарного приспособления, кг	–
Электрооборудование станка
Род тока питающей сети	~220В / ~380В	~380В
Количество электродвигателей на станке, шт	1	1
Электродвигатель, кВт (об/мин)	1,1 (2810)	3
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм	750 х 555 х 475	100 х 900 х 900
Масса станка, кг	90	475

Связанные ссылки. Дополнительная информация

Станок субд 4 инструкция

Сведения о производителе деревообрабатывающего комбинированного станка БДС-4

Производитель универсального заточного станка БДС-4 — Витебский завод заточных станков Визас, основанный в 1897 году.

С 1940 года предприятие специализируется на выпуске заточного оборудования и на сегодняшний день является единственным в СНГ производителем станков для изготовления и заточки любого режущего инструмента. Продукция завода эксплуатируется более чем в шестидесяти странах мира.

производит, также, деревообрабатывающее оборудование.

Станки, выпускаемые Витебским заводом заточных станков, Визас

БДС-4 станок деревообрабатывающий комбинированный. Назначение, область применения

Полупромышленный 3-х операционный комбинированный деревообрабатывающий станок БДС-4 предназначен для комплексной обработки деталей из различных сортов дерева.

Станок БДС-4 имеет простую конструкцию: электродвигатель с двухступенчатым шкивом и строгальный вал (шпиндель) с приемным шкивом соединены клиновым ремнем. Строгальный вал (шпиндель) имеет две скорости вращения — 2400 и 4000 об/мин при перестановке клинового ремня.

В торце строгального вала крепится приемный шкив и дисковая пила (дисковая фреза).

Станок выполняет следующие операции:

Строгание (фугование) по плоскости до 200 мм по ширине и до 3 мм в глубину за один проход при скорости подачи заготовки до 2 м/мин. Скорость вращения ножевого вала — 4000 об/мин;
Строгание по ребрам (кромке) под углом от 0 до 45°;
Распиловку вдоль и поперек волокон доски толщиной до 50 мм при скорости подачи заготовки до 1,0 м/мин. Скорость вращения дисковой пилы 2400 об/мин;
Фрезерование дисковой фрезой глубиной до 16 мм при скорости подачи заготовки до 2 м/мин;
Заточку инструмента шлифовальным кругом.

Универсальный деревообрабатывающий станок СУБД-1Б и его описание

Технические характеристики

Наибольшая ширина фугования и рейсмусования за один проход, мм 250 Наибольшая высота пропила, мм 55 Наибольшая толщина срезаемого слоя за один проход при фуговании, мм 3 Наибольшая толщина срезаемого слоя за один проход при рейсмусовании, мм 1 Наибольшая глубина сверления и фрезерования (пазования), мм 85 Мощность электродвигателя, кВт 1,5 Габаритные размеры, мм 750х555х370 Напряжение питания, В 220 Масса станка со всеми принадлежностями, кг 90 Частота вращения пилы, об/мин 2810 Частота вращения ножевого вала, об/мин 4500 Число установленных ножей, шт 2

Состав комбинированного станка БДС-4

Станок состоит из станины, на которой установлен в подшипниках качения главный вал (шпиндель), являющийся ножевым валом.

На валу консольно установлен шкив, на который через клиноременную передачу передается вращение от электродвигателя. Шкив электродвигателя — двухступенчатыый, обеспечивает две скорости вращения 2400 и 4000 об/мин. Скорость вращения шпинделя выбирается переброской клинового ремня на шкиве электродвигателя. Скрость 2400 об/мин лучше подходит для работы с дисковой пилой, скорость 4000 об/мин подходит для строгания.

На станине установлены строгальные столы с ограждением ножевого вала и пильный стол. Столы имеют регулировку по высоте.

БДС-4 Общий вид комбинированного станка

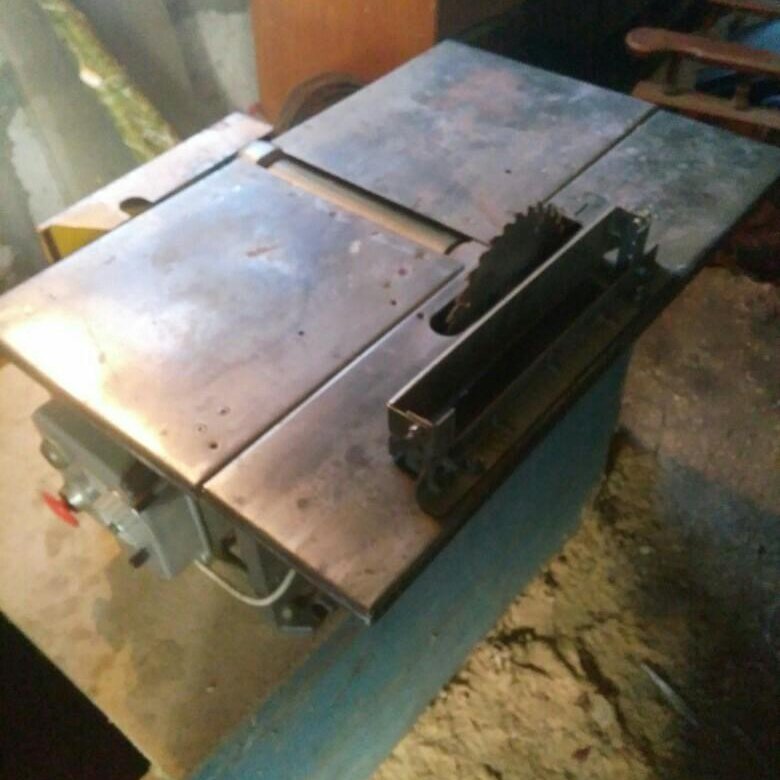

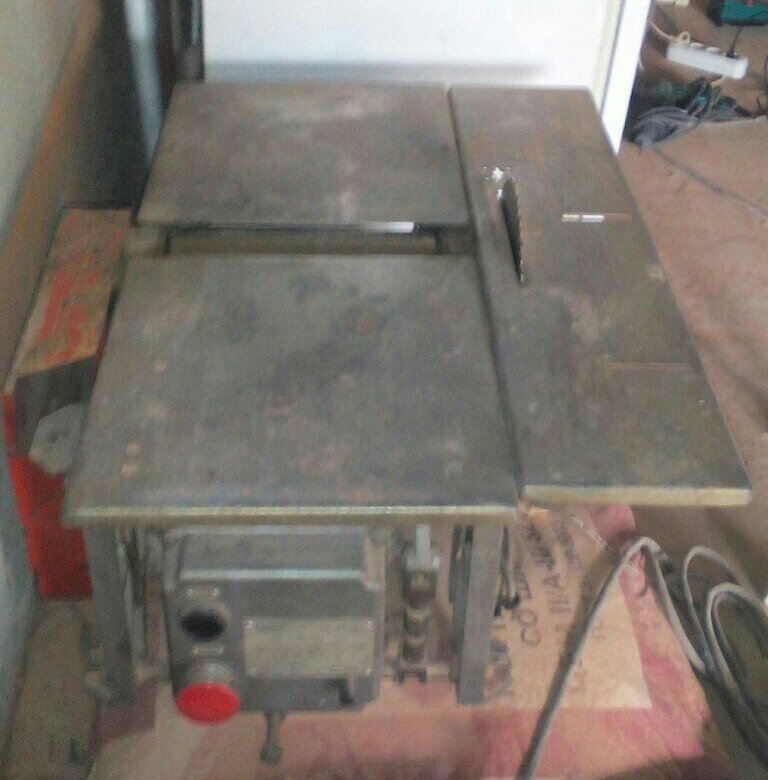

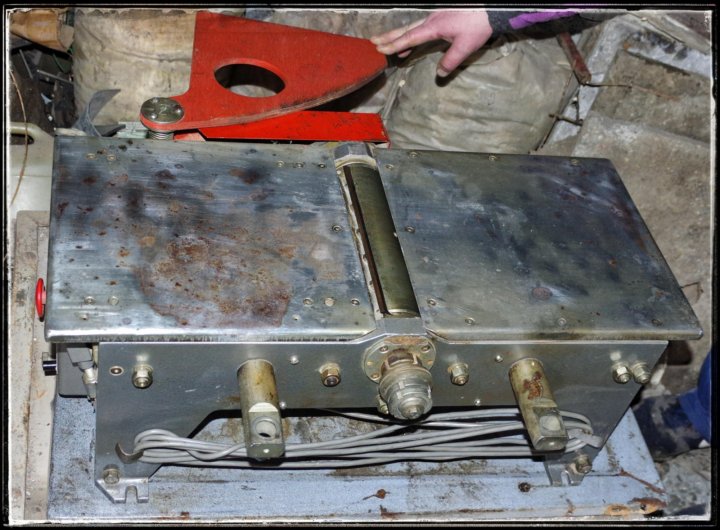

Фото комбинированного станка БДС-4

Расположение составных частей и органов управления станком БДС-4

Опорные ножки станка
Станина
Подшипник ножевого вала
Строгальный стол приемный
Упорная планка
Электродвигатель
Электрошкаф
Защита дисковой пилы
Ручка регулировки высоты подающего строгального стола
Ручка регулировки высоты приемного строгального стола
Выключатель сети 220 В
Кнопка Пуск
Кнопка Стоп
Винты зажима положения строгального стола

Подготовительные операции

Углы заточки дереворежущего инструмента

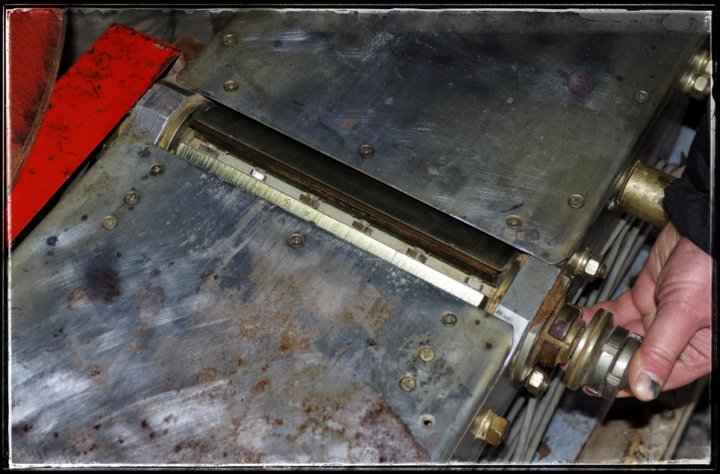

Регулировка ножей в строгальном барабане станка БДС-4

Планка для калибровки ножей в строгальном барабане станка БДС-4

Субд 4 станок

Перед допуском к самостоятельной работе станочник деревообрабатывающих станков ( в дальнейшем – станочник ) должен пройти стажировку в течение 2 — 14 смен (в зависимости от характера работы, квалификации работника) под руководством специально назначенного лица. нарушений станочником нормативных, правовых актов (документов) по охране труда которые могли привести или привели к травмированию, аварии или отравлению; при перерывах в работе более чем б месяцев; поступлении информационных материалов об авариях и несчастных случаях, случившихся на аналогичных производствах – внеплановый. 5. Станочник должен иметь четкое представление об опасных и вредных производственных факторах, связанных с выполнением работы, и знать основные способы защиты от их воздействия.

пользоваться при выполнении работ средствами индивидуальной защиты, выдаваемыми в соответствии с отраслевыми типовыми нормами выдачи средств индивидуальной защиты рабочим и служащим предприятий”:

Станок универсальный бытовой деревообрабатывающий, СУБД-4Б

Предназначен для деревообработки в бытовых условия. Является надежным помощником для выполнения различных плотницких и столярных работ при строительтве коттеджей, садовых домиков и в подсобном хозяйстве

Наибольшая ширина фугования и рейсмусования за один проход, мм — 250 Наибольшая высота пропила, мм — 55 Наибольшая толщина срезаемого слоя за один проход при фуговании, мм — 3 Наибольшая толщина срезаемого слоя за один проход при рейсмусовании, мм — 1 Наибольшая глубина сверления и фрезерования (пазования), мм — 85 Мощность электродвигателя, кВт — 1,5 Габаритные размеры, мм — 750х555х370 Напряжение питания, В — 220 Масса станка со всеми принадлежностями, кг — 90 Частота вращения пилы, об/мин — 2810 Частота вращения ножевого вала, об/мин — 4500 Число установленных ножей, шт — 2

В рамках этой концепции подразумевается подключение к интернету различных промышленных объектов — машин, датчиков, сенсоров, автоматизированных систем управления технологическим процессом (АСУ ТП), способных взаимодействовать друг с другом без участия человека.

В Mail.Ru Group видят в промышленном интернете огромный рынок и точку роста.

«Наша экспертиза и технологии могут быть нам очень полезны в этом.

В эти дни весь мир становится более и более цифровым, и промышленность — это огромная часть экономики, где новые технологии могут обеспечить большой скачок», — отметил Денис Аникин.

Ожидается, что IIoT поможет предприятиям повысить производительность и снизить затраты. По его словам, компания намерена вырастить этот бизнес в «отдельное серьезное направление» и выйти с ним на зарубежный рынок.

Главные положительные преимущества универсального станка

Универсальный станок имеет широкую столешницу, что очень удобно при работе в домашних условиях. Радует и то обстоятельство, что стоимость домашнего оборудования доступна большинству российских покупателей. Такая покупка будет выгодной и полезной для использования дома. Станки субд Выполняемые операции:

– раскрой пиломатериалов вдоль волокон, – раскрой пиломатериалов поперек волокон, – фугование, – сверление, – фрезерование, –заточка инструмента Комплект ЗИП:

– пилы дисковые – фрезы – патрон сверлильный – инструмент

Надежность – Простота наладки – Удобство обслуживания Высокая производительность – Широкий диапазон возможностей

Технические характеристики — станок универсальный бытовой деревообрабатывающий субд 1

Показатель СУБД-1Б Наибольшая ширина фугования за один проход, мм 250 Наибольшая ширина срезаемого слоя за один проход, мм 3 Наибольшая высота пропила, мм: – продольная распиловка 55 – поперечная распиловка 45 Глубина сверления и фрезерования (пазования), мм 85 Наибольший диаметр дисковой пилы, мм 200 Частота вращения на холостом ходу, об/мин: – ножевого вала 4560+-200 – пилы 2850+-200 Наибольший диаметр хвостовика инструмента, зажимаемого в патроне, мм 16 Число ножей ножевого вала, шт 2 Подача на всех операциях Ручная Габаритные размеры, мм не более 800х600х400 Масса станка со всеми принадлежностями, кг, не более 85 Питание: – напряжение, В 220 – частота, Гц 50+-10 – ток переменный Номинальная мощность электродвигателя, кВт 1,5

Цена, руб (без НДС) 10.600

Субд 4 читайте далее.

Выбираем для домашней мастерской деревообрабатывающий станок

Кроме того, преимущество использования универсального станка в том, что на нём можно сделать из деревянного материала поистине уникальные вещи, которые достаточно трудно найти на прилавках в магазинах. Использовать универсальные станки достаточно легко.

На отечественном рынке можно выделить российскую продукцию, которая не уступает по качеству аналогам из-за рубежа, но при этом стоимость их намного ниже . После покупки рекомендуется сразу подобрать место для комфортной работы с деревообрабатывающим станком.

Это может быть место в гараже или сарае, которое можно легко переоборудовать под мастерскую.

Нередко люди волнуются, что они фактически не умеют пользоваться такими приборами. Дело в том, что работа на универсальных или специальных станках для обработки дерева достаточно проста.

Применение бытового деревообрабатывающего станка

Бытовой станок открывает много возможностей. С его помощью можно изготовить любые детали для мебели, беседки, ограды, дверей и т. д. Практически все виды работ с деревом осуществимы с помощью универсального станка. Производительность такого станка меньше по сравнению со специальным, но для небольшого производства он тоже подойдет.

Преимущества использования универсального станка в том, что Вы при желании можете сделать уникальные вещи, которые никогда бы не нашли в продаже.

Для удобного использования бытового станка нужно обеспечить комфортное нежилое помещение, которым может служить сарай, мастерская или гараж. Оборудование российского производства отвечает всем стандартам и не требует специальных навыков. Даже человек без соответствующей квалификации сможет обучиться и самостоятельно разобраться в технологии работы с бытовым станком.

Главное – соблюдать технику безопасности. Современные станки производят из высокопрочных сплавов, это и есть гарантией их исправной работы. Вы можете обрабатывать древесину любой породы, в том числе и твердые сорта.

Универсальный станок оснащен двигателем, работающим от домашней сети. Устройство снабжено специальным тепловым реле, защищающим от перегревания. Это устройство предотвращает перегрузку станка и обеспечивает стабильную эксплуатацию на протяжении долгих лет.

Реле деревообрабатывающих станков – Деревообрабатывающие станки

Реле деревообрабатывающих станков

Категория:

Деревообрабатывающие станки

Реле деревообрабатывающих станков

Реле представляют собой аппараты, с помощью которых замыкаются и размыкаются электрические цепи. В зависимости от назначения они подразделяются на реле управления и реле защиты. Реле управления предназначены для замыкания или размыкания цепей управления в целях обеспечения нужного режима работы. Роль реле защиты ограничивается лишь защитой электропривода от ненормальных режимов работы системы, в управлении работой станка оно не участвует.

Тепловое реле. Для защиты электродвигателей от перегрева при длительных, но относительно небольших перегрузках служит тепловое реле (рис. 70). Нагреватель включен последовательно в цепь питания электродвигателя (силовую цепь), контакты включены в цепь катушки магнитного пускателя. При прохождении тока, превышающего номинальную нагрузку электродвигателя гревателя повышается настолько, на, состоящая из двух металлов с различным коэффициентом линейного расширения, изгибаясь, освобождает коромысло 2, размыкающее контакты 4 реле. В результате разрывается цепь питания катушки магнитного пускателя и силовая цепь размыкается.

Тепловые реле устанавливают как отдельно, так и непосредственно в магнитных пускателях. Необходимо, чтобы две из трех фаз питания электродвигателя имели тепловые реле, контакты которых соединены между собой последовательно. Реле изготовляют со сменными нагревательными элементами, рассчитанными на номинальный ток от 0,64 до 150 А.

Рис. 1. Схема теплового реле: 1 — нагреватель, 2 — коромысло, 3 — кнопка, 4 — контактная пара, 5 —биметаллическая пластинка

Следует отметить, что тепловое реле недостаточно быстро реагирует на кратковременные перегрузки двигателя. В этом случае применяют предохранители с плавкими вставками (рис. 2).

Реле максимального тока. Реле максимального тока применяют в системах управления электродвигателями, перегрузка которых может привести к поломке элементов станка. Кроме того, реле максималь ного тока используют и как датчики. Реле состоит из катушки, сердечника и контактной пары. Катушка включена последовательно в силовую цепь электродвигателя, контактная пара также последовательно включена в цепь катушки магнитного пускателя. При возрастании силы тока на 200 — 250% в катушке реле создается магнитный поток достаточной силы, чтобы преодолеть сопротивление сердечника с пружиной, размыкающего контактной парой цепь катушки пускателя. Регулируя натяжение пружины, можно настраивать реле на определенную силу тока, при которой оно будет срабатывать.

Рис. 2. Плавкая вставка (а) предохранителя и его общий вид (б)

Рис. 72. Схема управления электродвигателем при включении в нее реле максимального тока

Электрическая схема управления электродвигателем при включении в нее реле максимального тока приведена на рис. 3. В фазу Лг после силовых контактов магнитного пускателя введена катушка реле максимального тока с размыкающими контактами в цепи управления РМТ-1, включенными последовательно с блок-контактами ПМ-1 магнитного пускателя ПМ.

При нажатии кнопки «Пуск» магнитный пускатель срабатывает, включая электродвигатель. После того как нагрузка электродвигателя возрастет до предельной величины, реле своими контактами прервет цепь питания катушки магнитного пускателя, и двигатель отключится.

Реле времени. С помощью реле времени осуществляют автоматическое замедление включения или отключения отдельных аппаратов и технологические паузы в работе механизмов. При включении катушки реле времени в цепь контактная группа срабатывает не сразу, а через определенный промежуток времени.

Устройство для замедления зависит от конструкции реле. При использовании реле постоянного тока с небольшой выдержкой времени (в пределах 1—2 с) замедление осуществляется за счет медленного нарастания магнитного потока в цепи магнитного реле; в электронных реле — за счет медленного нарастания или сннжения электрического заряда сетки.

Рис. 4. Моторное реле времени: 1 — вал, 3 — электродвигатель, 3 — шестеренчатая передача, 4 — ведущий диск зубчатой муфты, 5 — ведомая часть муфты, 6 — ограничитель, 7 — диск с кулачком, 8 — возвратная пружина, 9 — контактная группа, 10 — гайка, 11 — рычажок для перемещения ведомого диска, 12 — пружина, 13 — электромагнит

В некоторые конструкции реле для этой цели вводят синхронный малогабаритный электродвигатель и шестеренчатую замедляющую передачу (моторное реле времени), в других конструкциях предусмотрено использование маятникового замедляющего механизма (маятниковое реле времени).

Моторное реле времени (рис. 4) широко применяется в системах управления гидравлическими прессами. Оно состоит из малогабаритного асинхронного электродвигателя, связанного шестеренчатой передачей с ведущим диском зубчатой муфты, свободно сидящей на валу. На этом же валу на скользящей шпонке подвижно закреплена ведомая часть муфты. Кроме муфты, на валу установлены ограничитель и диск с кулачком. Диск может поворачиваться относительно вала. Положение его фиксируется гайкой, а пружина стремится повернуть вал по направлению часовой стрелки. Электромагнит служит для перемещения ведомой части зубчатой муфты.

На ободе диска нанесены деления, соответствующие времени срабатывания реле.

Для настройки реле следует ослабить гайку, повернуть диск до совпадения нужного деления его шкалы со щелью А и затянуть гайку. Если включить одновременно электродвигатель и электромагнит в цепь тока, срабатывает электромагнит и ведомая часть муфты

сцепляется с ведущим диском, а электродвигатель через передачу начинает поворачивать против часовой стрелки вал и соединенный с ним диск. Через определенное время (соответствующее настройке реле)ку-лачок диска доходит до контактной группы и, воздействуя на нее, замыкает (или размыкает) цепь. При замыкании цепи электродвигатель отключается. После срабатывания подключенной к реле аппаратуры (например, магнитного пускателя) ее контактами размыкается цепь электромагнита, вследствие чего диск и ведомая часть муфты разъединяются и диск пружиной поворачивается в исходное положение. Реле снова подготовлено к работе.

Маятниковое реле времени (рис. 5) состоит из электромагнитной системы, анкерного колеса с маятником и контактов. Если включить в цепь электрического тока катушку с сердечником, рычаг поворачивается на оси, сжимая пружину. Пружина через кронштейн стремится повернуть рычаг с зубчатой рейкой, связанной с рычагом шарниром.

Рейка находится в зацеплении с шестерней, которая связана через зубчатую передачу с анкерным колесом. При каждом колебательном движении маятника колесо поворачивается на один зуб и замедляет движение рейки. В конце хода рейки рычаг 6 воздействует на контактную группу. Цепь катушки реле размыкается, а замыкающие контакты производят нужные переключения в цепях управления.

Иногда в качестве реле времени используют электромагнитные реле постоянного тока в совокупности с конденсаторами, включенными параллельно в цепь катушки реле. Такие реле времени применяют, например, в системе управления кромкофуговального станка и в других станках с позиционной обработкой, где необходимы выдержки времени для пуска и остановки электродвигателя.

Рис. 5. Схема маятникового реле времени: 1 — катушка, 2— сердечник. 3. б —рычаги, 4 — ось, 5 —пружина, 7 — шарнир, 8— зубчатая рейка, 9 — шестерня, 10 — анкерное колесо, 11 — маятник, 12 — установочный винт

Схема управления электродвигателем при включении в нее реле времени приведена на рис. 6. При нажиме кнопки «Пуск» и включении магнитного пускателя ПМ одновременно с ним включается и катушка РВ реле времени, контакты РВ-1 которого включены последовательно в цепь катушки магнитного пускателя. После того как с момента включения пройдет определенное время (в отдельных случаях оно может исчисляться десятками минут), реле срабатывает, разрывая своими контактами РВ-1 цепь питания катушек магнитного пускателя, который выключает электродвигатель.

Рис. 6. Схема управления электродвигателем при включении в нее реле времени

Реле контроля скорости. Реле контроля скорости обычно применяют в системах торможения противовключением асинхронных двигателей деревообрабатывающих станков. Назначение реле — отключение тормозных устройств при остановке двигателя или снижение скорости вращения электродвигателя до определенной величины.

Реле (рис. 7) состоит из постоянного магнита, соединенного с валом электродвигателя. Магнит помещается в подвижной рамке, которая может поворачиваться вокруг оси на определенный угол, достаточный для замыкания соединенных с ней контактных пластин 5. Ось рамки совпадает с осью вала электродвигателя. Величину усилия, необходимую для замыкания контактов, можно регулировать болтами.

При вращении постоянного магнита в процессе работы электродвигателя в рамке создается электрический ток, в результате чего между постоянным магнитом и цилиндром возникает сила взаимодействия. Рамка поворачивается, замыкая соединенные с ней контакты. При остановке электродвигателя контакты размыкаются.

Схема управления электродвигателем с остановом его противовключением с применением реле контроля скорости РКС приведена на рис. 8. Кнопкой «Пуск» контактор ПМВ реверсивного пускателя включает электродвигатель, при нажиме кнопки «Стоп» цепь питания катушки контактора ПМВ разрывается, контактор отпадает и электродвигатель отключается, одновременно образуется цепь включения контактора ПМН через замыкающие контакты реле РКС (которые при вращении вала электродвигателя замкнуты), размыкающие контакты ПМВ-2 и катушку контактора ПМН. Контактор срабатывает, включая только что отключенный электродвигатель на обратное вращение. Происходит резкое торможение электродвигателя. Вал останавливается, контакты реле РКС, размыкаясь, выключают цепь питания катушки контактора ПМН, и все элементы управления занимают исходное положение.

Описанные схемы применяют для управления фрезерными, фуговальными, шипорезными и другими станками, где инерция рабочих органов значительна и их остановка без принудительного торможения требует много времени.

Фотореле. В системах управления бывает необходимо, чтобы команды на изменение направления движения или включения в движение элементов станка, а также его остановку подавались объектом обработки (например, заготовкой). Из-за формы, массы и физико-механических свойств обрабатываемый объект не всегда может непосредственно механически воздействовать на датчики. В таких случаях применяют фотореле, которые при изменении силы светового потока ( например, вызываемое изменением положения обрабатываемого объекта) изменяют силу тока в цепях управления, чем подается сигнал на определенное чередование составляющего цикл работы оборудования.

Рис. 7. Схема реле контроля скорости: 1 — постоянный магнит на валу электродвигателя, 2 — подвижная рамка, 3 — регулировочный болт, 4 — пружина, 5 —контактная пластина

Рис. 8. Схема управления электродвигателем при включении в нее реле контроля скорости

На рис. 9 приведена схема устройства фотореле, а на рис. 10 — его электрическая схема. Фотореле состоит из осветителя, воздействующего на приемник, где под влиянием света у фоторезистора, включенного в цепь тока, резко, в несколько раз, увеличивается проводимость. Благодаря этому по цепи источник тока — фоторезистор — реле Р (рис. 10), до этого практически разомкнутой, начинает проходить ток.

Рис. 9. Схема устройства фотореле: а — осветитель, б — приемник; 1 — шаровая опора, 2 — корпус, 3 — лампа, 4 — линза, 5 — фоторезистор

Реле Р срабатывает, его контакты Р-1 замыкают цепь тока промежуточного реле РП, контактами которого включаются или отключаются исполнительные механизмы станков. Диод (элемент, проводящий ток в одном направлении) служит для выпрямления тока, а конденсатор С — для сглаживания пульсации тока в катушке реле Р.

В одном случае замыкание реле может вызывать срабатывание счетчика импульсов (при использовании реле для счета изделий, проходящих по конвейеру), в другом случае — отключение электродвигателей привода (например, при попадании руки человека в опасную Зону станка). Часто фотореле используют в полуавтоматических поточных линиях для управления работой электродвигателей.

На рис. 80 показана схема применения фотореле для управления сбрасывателем заготовок, неправильно ориентированных относительно направляющих. Осветитель и приемник фотореле установлены по обе стороны конвейера с упорами таким образом, что заготовки, уложенные на направляющие пластью, не перекрывают светового потока. Если заготовка оказывается установленной на кромку, то она прерывает световой поток. В этом случае размыкающими контактами включается привод сбрасывателя, который удаляет заготовку с конвейера. Световой поток восстанавливается, реле срабатывает, и привод сбрасывателя выключается.

Рис. 10. Электрическая схема фотореле: 1 — диод (выпрямитель тока), 2 — фоторезистор; Р — реле, С — конденсатор, Л — лампа осветителя, Р-1 — контакт реле Р. РП — промежуточное поле

Рис. 11. Применение фотореле для управления сбрасывателем заготовок: 1 — осветитель, 2 — приемник, 3 — упор, 4 — сбрасыватель

Рис. 12. Схема промежуточного реле: 1 — корпус, 2 — сердечник, 3 — контактные пластины

Промежуточное реле. В системах автоматического управления станками и поточными линиями широко применяют электромагнитные промежуточные реле (рис. 12). В простейшем случае промежуточное реле служит для увеличения числа контактов аппарата системы управления. Реле используется для усиления сигнала, создания блокировок, предупреждающих включение двигателей, если это может повлечь за собой поломку станка. С помощью промежуточных реле достигают заданной последовательности работы элементов станка. При включении катушки в цепь контактные пластины изменяют свое положение, при этом замкнутые контакты становятся разомкнутыми, и наоборот.

Рис. 13. Устройства для вертикального прижима заготовок: а — роликовое, б —с башмаками; 1 — заготовка, 2 —ролик, 3 — подшипник, 4 — ось, 5 — шток, 6 — пружина, 7 —установочный виы, 8, 10, 11 — фиксаторы, 9 = кронштейн, 12— ось, 13 — башмак

Статьи по теме:

Коллективная (бригадная) форма организации труда
Общие сведения о техническом обслуживании и ремонте станков
Комплексное использование древесины в лесопильном производстве
Агрегатные станки и линии в лесопилении
Дефекты пиломатериалов после распиловки на лесопильных рамах

Главная → Справочник → Статьи → Блог → Форум

Станки деревообрабатывающие в Чебоксарах: 598-товаров: бесплатная доставка, скидка-9% [перейти]

Партнерская программаПомощь

Чебоксары

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Мебель и интерьер

Промышленность

Сельское хозяйство

Все категории

ВходИзбранное

Дерево, пиломатериалыДеревообрабатывающее оборудованиеОборудование для производства столярных изделийСтанки деревообрабатывающие

35 000

Деревообрабатывающий станок Могилев МДС-1-05 Продольное пиление: да, Поперечное пиление: да,

В МАГАЗИНЕще цены и похожие товары

47 809

Многофункциональный деревообрабатывающий станок Белмаш SDM-2500M S016A Продольное пиление: да,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5191310/img_id6220225387019119010.jpeg/300×300″>

38 919

Универсальный деревообрабатывающий станок STINKO WOODKRAFT ST-2500 Продольное пиление: да,

В МАГАЗИНЕще цены и похожие товары

35 000

Деревообрабатывающий станок Могилев МДС-1-05 Продольное пиление: да, Поперечное пиление: да,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5236204/img_id343222011683610431.jpeg/300×300″>

54 615

57490

Станок фуговально-рейсмусовый BELMASH SDR-2200 / 7700 об/мин /2,2 кВт Тип: Универсальный станок,

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

20 000

Система фильтрации воздуха JET AFS-400 Серия: AFS, Уровень шума: 61.000, Производительность: 700.000

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

33 490

Станок БЕЛМАШ МОГИЛЁВ 2.4

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/6b/48/6b486dc74422575ef180cf47c56cf75d.jpg”>

33 490

Станок деревообрабатывающий многофункциональный БЕЛМАШ 2,4

В МАГАЗИНЕще цены и похожие товары

29 841

Станок деревообрабатывающий многофункциональный BELMASH MOGILEV 2.4 ECO

ПОДРОБНЕЕЕще цены и похожие товары

611

1076

Ножи для станка деревообрабатывающего 250 x 21 3 мм с отверстиями HSS SEB

В МАГАЗИНЕще цены и похожие товары

36 150

Станок деревообрабатывающий Могилевлифтмаш ИЭ6009 А2 Мощность: 1700, Тип двигателя: Асинхронный,

В МАГАЗИНЕще цены и похожие товары

jpg”>

37 390

41490

Станок циркулярный BELMASH CBS-2000 [S009A] Max глубина пропила под углом 45°: 63 мм, Max глубина

В МАГАЗИНЕще цены и похожие товары

ru/listpreview/idata2/8e/05/8e057032e14bdc803d06b45fda0b2da9.jpg”>

57 636

Станок деревообрабатывающий БЕЛМАШ SDMR-2500

В МАГАЗИНЕще цены и похожие товары

31 490

Станок деревообрабатывающий многофункциональный БЕЛМАШ 2.4 ECO

В МАГАЗИНЕще цены и похожие товары

58 651

Деревообрабатывающий станок многофункциональный Белмаш SDMR-2500

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/b5/4a/b54abfea22b82e064d67c04415960e99.jpg”>

35 900

49584

Станок деревообрабатывающий рейсмусовый Ставр СДР-318/2000

В МАГАЗИНЕще цены и похожие товары

41 450

Станок деревообрабатывающий Могилевлифтмаш ИЭ6009 А4.2 Мощность: 2400, Тип двигателя: Асинхронный,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4887894/img_id7386383246302954116.jpeg/300×300″>

51 790

57479

Станок строгально-рейсмусовый BELMASH SDR-2200 [S112A] Max глубина строгания: 3 мм, Max угол

В МАГАЗИНЕще цены и похожие товары

jpg”>

44 603

Станок БЕЛМАШ СДМ-2500 – 3 ножа

В МАГАЗИНЕще цены и похожие товары

32 330

32990

Станок деревообрабатывающий многофункциональный БЕЛМАШ УНИВЕРСАЛ-2000

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/3911679/img_id1162600723679883005.jpeg/300×300″>

28 884

Станок деревообрабатывающий многофункциональный бытовой BELMASH UNIVERSAL-2000 Белмаш

ПОДРОБНЕЕЕще цены и похожие товары

28 405

41260

Станок деревообрабатывающий Белмаш Универсал-2000БМ

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/e0/fa/e0faaca665c41633371f4195c7295ea8.jpg”>

54 990

Станок деревообрабатывающий рейсмусовый СТИНКО ST-2200R

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/05/bb/05bba856e02e7a83adc070602bb30977.jpg”>

42 358

Станок БЕЛМАШ СДМ-2500М – 2 ножа

В МАГАЗИНЕще цены и похожие товары

39 990

Станок деревообрабатывающий многофункциональный БЕЛМАШ СДМП-2200

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

37 639

Комбинированный станок BELMASH UNIVESAL-2500E

ПОДРОБНЕЕЕще цены и похожие товары

462

757

Ножи для станка деревообрабатывающего 250 х 21 3 мм HSS 304HO-2502103

В МАГАЗИНЕще цены и похожие товары

49 990

Станок деревообрабатывающий многофункциональный БЕЛМАШ SDM-2500M

В МАГАЗИНЕще цены и похожие товары

47 755

Комбинированный деревообрабатывающий станок CWM-200-3/220

ПОДРОБНЕЕЕще цены и похожие товары

649

1145

Ножи для станка деревообрабатывающего Могилев ИЭ-6009А4. 2 280x25x3 мм HSS 304HO-2802503

В МАГАЗИНЕще цены и похожие товары

УБДН-1 Станок комбинированный деревообрабатывающий. Паспорт, схемы, описание, характеристики

Описание конструкции деревообрабатывающего станка фпш-5м

Станок состоит из следующих основных узлов:

станина
пильный агрегат
фуговальный агрегат
бункер
электрооборудование
защитные устройства

Станок снабжен механической блокировкой, исключающей возможность одновременной работы на пильном и фуговальном агрегатах, а также электрической блокировкой, при замене пильного диска связанной с открыванием дверки бункера.

Станина является опорой всех основных узлов, на ней крепятся фуговальный и пильный агрегаты и ножевой вал.

Объем, образованный внутренними полостями станины и бункер, служит для заполнения деревоотходами при работе станка.

Фуговальный агрегат состоит из двух столов (переднего и заднего), ножевого вала и защитного устройства.

На столах со сторон, обращенных к ножевому валу, имеются стальные накладки, которые служат для уменьшении зазоров между столами и ножевым валом, что улучшает условия резания и повышает безопасность работы.

Столы опираются на направляющие станины и при вращении регулировочных винтов перемещаются по ним под углом, сохраняя горизонтальное положение рабочей плоскости.

Перемещение переднего стола дает возможность устанавливать необходимую глубину снимаемого материала при обработке, а заднего — устанавливать стол по касательной, к окружности, описываемой режущими кромками ножей.

Ножевой вал — один из важнейших узлов станка. Опорами вала являются шариковые подшипники. Фуговальные ножи удерживаются клиньями со стружколомателями, прижимаемыми винтами.

Защита ножевого вала — веерного типа. Веер закреплен неподвижно на оси, которая вращается в скобе.

В исходном положении веер удерживает возвратная пружина.

Пильный агрегат состоит из стола, направляющей линейки, защиты пилы, рычага подъема и расклинивающего ножа.

На рабочей поверхности стола имеются продольные риски, которые служат для установки размера отпиливаемой заготовки.

На нижней поверхности стола укреплены две колонки, которые входят в круглые отверстия приливов станины. Для изменения высоты подъема стола необходимо ослабить стопорные винты, рычагом подъема поднять или опустить стол и закрепить на нужной высоте стопорными винтами.

Расклинивающий нож крепится винтами с нижней стороны стола. Для передвижения расклинивающего ножа при установке зазора между ними и пилой надо ослабить винты, передвинуть нож и вновь закрепить его винтами.

При опускании стола пильного агрегата боковой упор входит в зацепление с ушком веерной защиты и запирает защиту фуговального агрегата, тем самым закрывая доступ к ножевому валу.

Над пилой установлено защитное устройство для ограждения пилы и от выброса заготовки из зоны обработки, состоящее из корпуса, щек и когтевой защиты.

К корпусу, смонтированному на стойках, присоединяется трубопроводами любая пневмосистема для удаления пыли и стружки. или пылестружкоулавливающая установка.

Дополнительная плита для комбинированного станка убдн-1. рис.3

Придется изготовить также новый защитный кожух для диска пилы из листовой стали. Он делается аналогично имеющемуся в комплекте, но больших размеров (не менее 210-220 мм) и несколько измененной конструкции крепления к станку. Без кожуха работать на станке нельзя. Кожух устанавливаю и при работе с заводскими наждачными дисками, диаметр которых 200 мм, а толщина 3 мм.

Диском удается вырезать необходимые металлические заготовки из уголка, листовой и арматурной стали, затачивать инструменты, сверла, резать проволоку и т. д.

При пользовании фрезой 023-02 Х6вФ необходимо изготовить из древесностружечной плиты накладку (плиту) на плиту станка, ибо имеющаяся в комплекте заводская верхняя плита, применяемая для раскроя досок, в этом случае не годится. Для крепления накладки к плите станка используются имеющиеся в плите отверстия и направляющий уголок. При этом болты крепления уголка к плите заменяются на более длинные. В плите необходимо выбрать паз для фрезы.

Заточка инструмента на комбинированном станке убдн-1

Перечень деталей для заточки на комбинированном станке УБДН-1 (рис.6)

3 — плита верхняя
9 — гайка
11 — шайба стальная
12 — вал
37 — подручник
38 — планка
39 — кожух шлифовального круга
10 — втулка
40 — шайба картонная
41 — круг шлифовальный
42 — шайба картонная

Для выполнения заточки инструмента на комбинированном станке УБДН-1 необходимо:

Установить на вал 12 шлифовальный круг 41 и закрепить его с помощью картонных шайб 40, 42, стальной шайбы и, втулки 10 и гайки 9;
Установить кожух 39. При этом выступы в нижней части кожуха должны войти в отверстие нижней плиты устройства;
Установить плиту 3 в нерабочее положение и сквозь отверстие в плите и кожухе 39 завернуть винт М6, прикрепив плиту и кожух к стойке 27;
Установить в необходимое положение подручник 37 на кожухе 39;
Перед началом работы шлифовальный круг в течение 2 минут должен быть подвергнут вращению вхолостую.

Расширение возможностей комбинированного станка убдн-1 (в. г. шириков)

Внесение несложных изменений в конструкцию станка УБДН-1 позволит расширить его возможности, например, изготавливать из досок вагонку для обивки стен садового домика, делать различные наличники, плинтуса, уголки, рейки, штапики, оконные и дверные переплеты и другие изделия. Выбирать на заготовках из древесины четверти и пазы разных размеров, делать овал, желобок и т.д.

Изготовление вагонки на станке убдн-1

Прежде всего в верхней плите станка необходимо сделать дополнительные вырезы-проемы в отверстии для фуговального барабана, как указано на рис. 1. Размер вырезов составляет 22х20 мм. Это дает возможность применять режущий инструмент шириной до 20 мм и выбирать паз, четверть и т. д. на глубину до 12-15 мм. При устройстве вырезов качество фугования пиломатериалов не ухудшается.

Дополнительные вырезы в верхней плите убдн-1 комбинированного станка убдн-1. рис.1

К металлическому направляющему уголку необходимо прикрепить на двух болтах дополнительно деревянную планку толщиной 25 мм, шириной 50 мм и длиной 600 мм, приладив ее с внутренней стороны уголка. На планке выбирается овальное углубление для барабана с ножами.

Самодельные ножи для комбинированного станка убдн-1. рис.2

После этого усовершенствования вам остается изготовить необходимый на ваше усмотрение инструмент (ножи). Можно, например, изготовить из инструментальной стали (рис. 2). Перемещая направляющий уголок и обрабатываемое изделие или заготовку, можно выбирать четверти и пазы разных размеров с одной или нескольких сторон заготовки. Обработку, возможно, придется вести разными ножами, изменять их положение, так как за один пропуск ножу не всегда удается выбрать нужный профиль.

Нож для выборки пазов и четвертей
Нож для выборки пазов и четвертей
Нож для создания овала
Нож для выборки желоба
Нож для снятия фасок
Нож для изготовления штапиков
Нож для выборки шипов
Нож для изготовления наличников

Паз или четверть лучше выбирать за два приема, сначала производить обработку на глубину 5-7 мм, а затем уже добиваться нужной глубины обработки 10-15 мм).

Незаменимым инструментом для выборки четвертей, а особенно пазов и канавок являются фрезы, приобрести которые можно в магазинах инструментов. При покупке инструмента (дисков и фрез) обращайте внимание на диаметр отверстия в инструменте, так как он должен быть равен 32 мм.

Увеличение толщины пиломатериалов при пилении на комбинированном станке убдн-1

Одним из серьезных недостатков станка является то, что, согласно заводской инструкции, на нем разрешается раскрой досок толщиной не более 25 мм, тогда как в домашних условиях нередко возникает потребность в распиловке досок большей толщины.

Устранить этот недостаток можно применив дисковую (продольную) пилу заводского изготовления диаметром 200 мм с крупным зубом, что позволило вести раскрой досок толщиной 50 мм и более.

Для этого необходимо изготовить дополнительно новую верхнюю плиту. Я ее сделал сам из обрезка листовой стали. Конструкция плиты, размеры и форма аналогичные заводской, имеющейся в комплекте устройства. Однако необходимы и нововведения — на левой стороне плиты делается выступ 50х50 мм, длина паза в плите для прохода диска пилы увеличивается до 210-220 мм (рис. 3).

Дополнительная плита для комбинированного станка убдн-1. рис.3

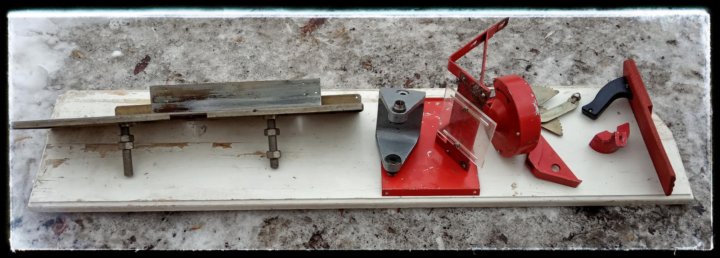

Комплект поставки деревообрабатывающего станка убдн-1

Устройство в сборе — 1 шт
Ящик упаковочный — 1 шт

Приспособления:

Плита верхняя с защитным козырьком рис.1 поз.3,2,5 — 1 шт
Угольник рис.1 поз.1 — 1 шт
Стол с упорами рис.4 поз.24,25,26 — 1 шт

Приспособление для производства токарных работ, в которое входит:

Труба рис. 5 поз.35 — 1 шт
Кронштейн рис.5 поз.34,29 — 1 шт
Стойка рис.5 поз.33,30,31 — 1 шт
Втулка рис.5 поз.28 — 1 шт

Приспособление для заточки инструмента, в которое входят:

Кожух шлифовального круга рис.6 поз.37,38,39 — 1 шт
Втулка рис.1,6 поз.10 — 1 шт
Шайба стальная рис.1,6 поз.11 — 1 шт
Шайба картонная рис.6 поз.40 — 1 шт
Шайба картонная рис.6 поз.42 — 1 шт
Гайка М12 рис.1,6 поз.9 — 1 шт

Вспомогательные приспособления:

Толкатель рис.3 поз.18 — 1 шт
Защитное ограждение фуговального барабана рис.3 поз.19 — 1 шт
Защитное ограждение сверлильного патрона рис.4 поз.22 — 1 шт
Кожух дисковой пилы рис.1 поз.7 — 1 шт
Винт М 6х12 — 1 шт

Инструменты:

Пила дисковая рис.1 поз.8 — 1 шт
Круг шлифовальный ПП 125х20х32=Э=К рис.6 поз.41 — 1 шт
Фреза концевая — 1 шт
Резец для токарных работ рис.5 поз.36 — 2 шт
Нож строгальный рис. 2 поз.13 — 2 шт

Вспомогательные инструменты:

Патрон сверлильный рис.4 поз.23 — 1 шт
Ключ специальный — 1 шт
Руководство по эксплуатации — 1 шт

Критерии выбора

Как ранее было отмечено, с увеличением функциональности повышается и стоимость оборудования. Универсальные деревообрабатывающие станки можно выбрать с учетом нескольких особенностей. Прежде чем посещать магазин и делать покупку следует определить с тем, каким должен быть бытовой деревообрабатывающий станок для дома.

Как правило, выбор деревообрабатывающего станка для дома проводится по следующим критериям:

Тип требующейся сети питания. Для бытовых моделей подходит сеть 220В, для промышленных 380В. Стоит учитывать, что зачастую станки по дереву для дома питаются от обычной сети, но при этом имеют меньшую мощность.
При рассмотрении того, как выбрать станок для установки в домашней мастерской следует уделить внимание мощности. Настольные комбинированные станки зачастую имеют мощность не более 1500 Вт, в то время как стационарные модели от 2200 Вт.
Количество оборотов – также весьма важный показатель, который следует учитывать. Минимальным значением принято считать 2800 об/мин, максимальный показатель составляет 7500 об/мин. Станки для дома зачастую имеют показатель около 3600 об/мин, чего достаточно для проведения качественной обработки массива дерева.
Практически все модели имеют узел, предназначенный для распила заготовки. Именно поэтому при выборе более подходящей модели уделяется внимание диаметру пильного диска.
Глубина строгания также относится к наиболее важным показателям, которые следует учитывать. Большинство станков за один проход способны снимать до 3 мм материала, но есть и более производительные модели.
Угол пиления может варьировать от 0 до 45 градусов. Некоторые специалисты рекомендуют отказаться от моделей, которые позволяют менять угол пиления. Эта рекомендация связана с тем, что в домашних условиях крайне редко выполняется пиление под углом.
Вес и габариты оборудования. Станок для обработки дерева должен устанавливаться в подготовленном помещении. При слишком большом весе также следует проводить размещение бетонной плиты, которая станет основанием.
Кроме этого, при выборе рекомендуется уделять довольно много внимания популярности бренда. Это связано с тем, что от известные производители гарантируют длительный срок службы своей продукции, а при ее изготовлении применяют самые передовые технологии.

Особенности конструкции многофункционального станка д300

Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время
Привод пильного, строгального и фрезерного шпинделей индивидуальный от 3-х электродвигателей
Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу)
Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка
Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается
Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу
Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскостм в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой
Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов
Станок укомплектован эксцентриковыми прижимами, направляющими.
На станке имеется возможность производить заточку режущего инструмента (сверл, резцов и пр.), а также плоских ножей с пряморежущей кромкой для фуганков и цилиндрических сборных фрез.

Условия эксплуатации – на открытых площадках, под навесом, в закрытых помещениях, кроме жилых помещений.

Станки Д300 должны эксплуатироваться в следующих условиях:

Высота над уровнем моря – до 1000 м;
Нормальное эксплуатационное значение атмосферного давления: 865…1065 ГПа (650—800 мм рт. ст.)
Нормальные значения температуры воздуха при эксплуатации станка: 10°С … 25°С
Рекомендуемая температура воздуха 17°С … 23°С
Рекомендуемая относительная влажность воздуха не более 75% при 20 ºС
Допускается влажность воздуха до 85% при 25 «С и при более низких температурах, но без конденсации влаги.
Исполнение по степени защиты от влаги — незащищенное

Подготовительные операции

Заточка дисковой пилы станка СУБД-4

Заточка дисковой пилы комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Углы заточки дереворежущего инструмента

Регулировка ножей в строгальном барабане станка СУБД-4

Планка для калибровки ножей в строгальном барабане

Применение комбинированных деревообрабатывающих станков

Наличие всех видов оборудования для выполнения разноплановых операций по деревообработке требует больших расходов и просторных помещений для размещения станков. Предприятия с малым и средним объемом производства предпочитают приобрести многофункциональный станок по дереву, способный совмещать многочисленные рабочие операции.

Комбинированное оборудование позволяет одновременно получить экономию при покупке и эксплуатации агрегата, совмещающего функции дисковой пилы, токарной и фрезеровочной установки, фуганка, сверла и рейсмуса.Универсальный комбинированный станок представляет собой компактный деревообрабатывающий центр и является совершенным видом оборудования для увеличения производственных мощностей при минимальных финансовых вложениях.

Многофункциональный деревообрабатывающий станок бытового или профессионального уровня выполняет операции в зависимости от сложности технологического устройства:

пиление в поперечном, продольном или угловом направлении;
строгание плоскости и кромочной части;
выборка пазов различной конфигурации и сверление отверстий;
рейсмусование с ручной или автоматической подачей;
фрезерование профильного типа;
долбежные операции;
нарезание шипов.

Приемлемая цена и совокупность больших возможностей являются главными характеристиками деревообрабатывающих универсалов. Выгода приобретения оборудования проявляется в первые месяцы эксплуатации независимо от использования в бытовых или производственных условиях.

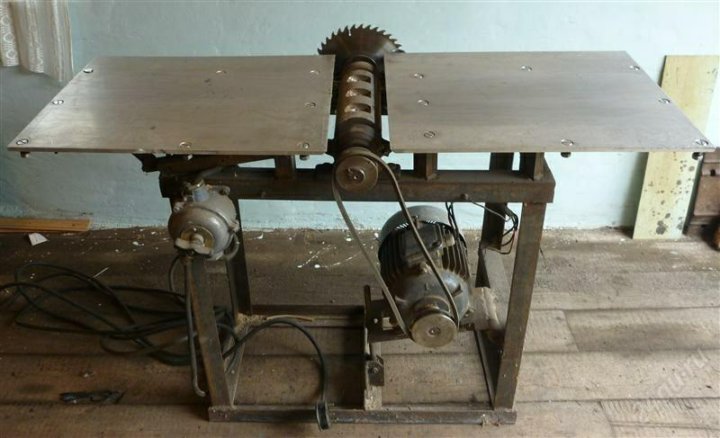

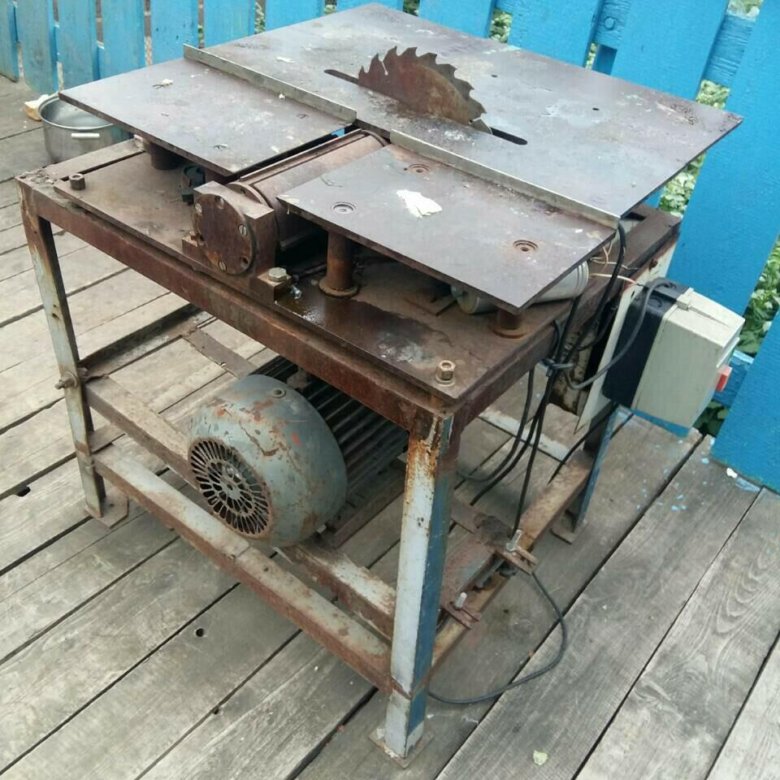

Принцип работы и особенности конструкции станка

Станок СУБД-4 имеет простую конструкцию: электродвигатель с двухступенчатым шкивом и строгальный вал (шпиндель) с приемным шкивом соединены клиновым ремнем. Строгальный вал (шпиндель) имеет две скорости вращения — 3000 и 4500 об/мин при перестановке клинового ремня.

С торца строгального вала крепится приемный шкив и дисковая пила (дисковая фреза).

Машина СУБД-4 состоит из сварного основания, внутри которого расположен приводной электродвигатель.

Станок СУБД-4 выполняет следующие операции:

Строгание (фугование) по плоскости от 10 до 250 мм по ширине и до 3 мм в глубину за один проход при скорости подачи заготовки до 3,6; 5 м/мин;
Фугование под углом;
Рейсмусование с автоматической подачей до 3,6; 5 м/мин;
Строгание по ребрам (кромке) под углом от 0 до 45°;
Распиловку вдоль и поперек волокон доски толщиной до 80 мм под прямым углом при скорости подачи заготовки до 1,0 м/мин;
Фрезерование пазов дисковыми и концевыми фрезами глубиной до 10. .120 мм;
Сверление глубиной до 10..120 мм;

Модификации бытовых деревообрабатывающих комбинированных станков СУБД-4

Основные технологические операции, выполняемые на станках модификации:

СУБД-4А, СУБД-4Б, СУБД-4Г — фугование, распиловка вдоль, поперек волокон в под углом, рейсмусование, шлифование, сверление, фрезерование торцевой фрезой (пазование) и дисковой фрезой, шпунтование, выборка четверти, заточка инструмента,

СУБД-4В — фугование, распиловка вдоль, поперек волокон и под углом, шлифование, выборка четверти, заточка инструмента, сверление, фрезерование торцевой фрезой (пазование) и дисковой фрезой, шпунтование.

СУБД-4Д — фугование, распиловка вдоль, поперек волокон и под углом, шлифование, выборка четверти, заточка инструмента, фрезерование дисковой фрезой, шпунтование.

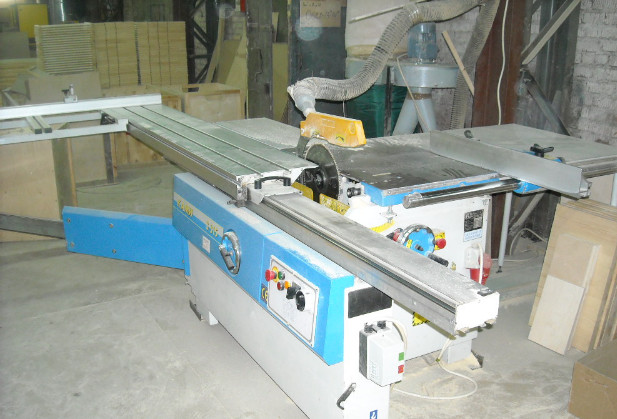

Распиловочный станок

Используется для распиловки листовых древесных материалов: фанеры, ДСП, ДВП, досок и др. Главное отличие от циркулярной пилы – наличие нескольких вариантов пильных инструментов:

Штрипсовая пила. Представляет собой множество металлических пильных полос. Тем самым становится возможным единовременная распиловка множества заготовок. Не очень распространена в бытовом применении из-за больших габаритов.
Дисковая пила. С помощью дисковой пилы достигается высокая точность и аккуратность реза. Станки могут быть оснащены сразу несколькими дисковыми пилами.
Гибкая пила. С её помощью обеспечивается быстрое и качественное пиление криволинейных заготовок. В зависимости от сложности требуемой формы изделия, применяются различные типы гибких пил: канатные, цепные или ленточные.

Вне зависимости от типа режущего инструмента на рынке представлено множество вариантов конфигурации станков. Большие стационарные станки – не лучшее решение. Предпочтение стоит отдать агрегатам с раздвижными столами, находящимися в среднем ценовом сегменте. Функциональность дешевых агрегатов настолько скудна, что их способны заменить простые ручные электроинструменты.

При покупке стоит обратить внимание на следующие ключевые технические параметры:

Глубина реза. Важнейший параметр, во многом определяющий цену станка.
Скорость вращения пильного диска. В подавляющем большинстве случаев для бытового применения используются станки с дисковыми пилами. Чем выше скорость её вращения – тем выше производительность станка.
Дополнительные опции. Наличие дополнительных зажимов и калиброванной линейки на рабочем столе – очень важные и удобные бонусы.

Самодельные ножи для комбинированного станка убдн-1. рис.2

Нож для выборки пазов и четвертей
Нож для выборки пазов и четвертей
Нож для создания овала
Нож для выборки желоба
Нож для снятия фасок
Нож для изготовления штапиков
Нож для выборки шипов
Нож для изготовления наличников

Сверление и фрезерование пиломатериалов на комбинированном станке убдн-1

Перечень деталей для сверления и фрезерования на комбинированном станке УБДН-1 (рис.4)

3 — плита верхняя
6 — плита
12 — вал
22 — ограждение патрона
23 — патрон
24 — упоры
25 — стол
26 — фиксатор
27 -стойка

Для выполнения cверления и фрезерования пиломатериалов на комбинированном станке УБДН-1 необходимо:

Отвернуть 6 винтов крепления плиты 6 и снять ее. Отвернуть со стола 25 установленные на нем два фиксатора 26 с гайками М6 Гайки завести в прорези, имеющиеся с внутренней стороны стойки 27 и прикрепить к стойке 27 стол 25 при помощи фиксаторов 26, ввернув их в гайку сквозь отверстия в стенке стола 21>,
Установить защитное ограждение 22. Для этого направляющие штыри ограждения 22 вставить в прорези стойки 27, установить о внутренней стороны штырей шайбы и зашплинтовать их приложенными шплинтами. При установке ограждения 22 пружины должны остаться снаружи устройства.
Поставить стол 25 на необходимую высоту, упоры 24 на необходимую глубину сверления (фрезерования)
После этого установить на место плиту 6, предварительно заведя уголок ограждения 22 в пазы этой плиты
Установить плиту 3 в нерабочее положение (см. рис. 4)
Насадить на конический конец вала 12 сверлильный патрон 23 и укрепить в нем сверло (фрезу)
Включить устройство и осуществить подачу материала

Если сверло заклинило и вал остановился, необходимо немедленно выключить устройство и осторожно вынуть сверло.

Станок с приспособлением для рейсмусования

Рейсмусовое приспособление приспособление станка СУБД-4

Рейсмусовое приспособление приспособление комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Устройство станка с приспособлением для рейсмусования приведено на рис. 6.

Порядок обработки заготовки в режиме рейсмусования:

обработать заготовку на фуговальном станке в размер требуемой толщины с припуском на рейсмусование;
собрать приспособление для рейсмусования, снять пильный стол, ограждение ножевого вала. На кронштейнах 5 закрепить шпильки 11 гайками 12. На шпильках установить приспособление для рейсмусования, закрепить его гайками 12. При установке и съеме приспособления следить, чтобы шайбы 16 не потерялись;
опустить подвижный стол относительно неподвижного на толщину снимаемой стружки 1 мм. Указанный размер снимаемой стружки обеспечивает оптимальный режим работы станка, когда заготовка подается на ножевой вал легко, без особых усилий;
замерить толщину заготовки до обработки;
вращением маховика прижать заготовку к подвижному столу;
произвести подачу заготовки на ножевой вал станка под приспособлением. Замерить толщину заготовки после обработки и определить размер снимаемой стружки;
рассчитать сколько раз нужно пропустить заготовку через приспособление для обработки ее в требуемый размер;
обработать заготовку;
отрейсмусовать заготовку, постепенно уменьшая толщину снимаемой стружки подъемом подвижного стола.

Работу на рейсмусовом станке производить после установки на нем ограждения сверлильного патрона.

Субд-4 посадочные и присоединительные базы станка

Крепление дисковой пилы на конце шпинделя

Крепление дисковой пилы и дисковой фрезы на конце шпинделя. Смотреть в увеличенном масштабе

Посадочные и присоединительные базы станка СУБД-4

Наладка на продольную распиловку станка СУБД-4

Наладка на продольную распиловку комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на поперечную распиловку станка СУБД-4

Наладка на поперечную распиловку комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на вырезку четверти станка СУБД-4

Наладка на вырезку четверти комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на сверлильно-фрезерные работы станка СУБД-4

Наладка на сверлильно-фрезерные работы станка СУБД-4. Смотреть в увеличенном масштабе

Наладка на шлифование станка СУБД-4

Наладка на шлифование станка СУБД-4. Смотреть в увеличенном масштабе

Технические характеристики комбинированного станка д300

Наименование параметра	Д-250	Д300	Д400
Фугование (строгание)
Наибольшая ширина фугования (строгания), мм	250	320	410
Наибольшая глубина снимаемого слоя за один проход при строгании, мм	5	4,3	4,3
Диаметр режущей части ножевого вала, мм	75	70	70
Частота вращения ножевого вала на холостом ходу, об/мин	4000	5600	5600
Размеры строгального ножа, мм
Количество строгальных ножей	3	3	3
Ширина строгальных столов, мм	250	320	410
Общая длина строгальных столов, мм	1100	1420	1420
Рейсмус
Максимальная и минимальная толщина заготовки при рейсмусовании, мм	190. .5	180..5	180..5
Наименьшая длина обрабатываемой заготовки при рейсмусовании, мм	300	300	300
Скорость подачи заготовки в режиме рейсмуса, м/мин	6	10	10
Размеры рабочей поверхности рейсмусового стола, мм	252 х 600	320 х 550	400 х 650
Максимальная ширина рейсмусования, мм	248
Наибольшая толщина срезаемого слоя при рейсмусовании, мм	2,5
Высота подъема рейсмусового стола (максимальная высота заготовки), мм	195	180	180
Пиление. Устройство круглопильное
Диапазон глубины пропила, мм	1..70	1..80	1..80
Наибольший диаметр пильного диска, мм	Ø250 х 33 х 3	Ø250..Ø315	Ø250..Ø315
Посадочный диаметр пилы, мм	32	32, 50	32, 50
Толщина пилы, мм	3	2	2
Частота вращения пилы, об/мин	4500	3500	3500
Размеры рабочей поверхности пильного стола, мм	980 х 470	750 х 500	750 х 500
Размеры торцевой каретки, мм	400 х 250
Ход торцевой каретки, мм	1080
Вертикальное фрезерование. Устройство фрезерное
Вертикальное перемещение шпинделя (наибольшая толщина обрабатываемого материала), мм	80	80	80
Посадочный диаметр фрезерного шпинделя, мм	32	32	32
Наибольший диаметр фрезы, мм	144	180	180
Частота вращения фрезерного шпинделя, об/мин	4500 / 6500	6000 / 8000	6000 / 8000
Размеры рабочей поверхности стола, мм	980 х 470	750 х 500	750 х 500
Размеры рабочей поверхности шипорезной каретки, мм	250 х 400	335 х 450	335 х 450
Наибольший ход каретки, мм	1080	900	900
Сверление. Фрезерование концевой фрезой
Наибольший диаметр сверла, фрезы, мм	16	16	16
Частота вращения сверла, фрезы, мин	4500	5600	5600
Размеры рабочей поверхности стола, мм	365 х 150	450 х 250	450 х 250
Глубина сверления, мм	100	150	150
Продольный ход стола, мм	150	150	150
Электрооборудование станка
Род тока питающей сети	220В / 380В 50Гц	380В 50Гц	380В 50Гц
Количество электродвигателей на станке, шт	3	3	3
Электродвигатель строгального, рейсмусового, сверлильного устройства, кВт	1,5	2,2	2,2
Электродвигатель круглопильного устройства, кВт	1,5	3,0	3,0
Электродвигатель вертикального фрезерного устройства, кВт	1,4	3,0	3,0
Суммарная мощность электродвигателей, кВт	4,4	8,2	8,2
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм	1260 х 1140 х 970	1660 х 1500 х 1100	2050 х 1560 х 1100
Масса станка, кг	304/355	650	750

Связанные ссылки. Дополнительная информация

Справочник деревообрабатывающих станков
Заводы производители деревообрабатывающих станков и оборудования
Заводы производители бытовых деревообрабатывающих станков
Заводы производители рубильных машин
Классификация деревообрабатывающих станков
Станки для продольного раскроя пиломатериалов
Лесопильные рамы. Классификация
Пиломатериалы. Основные понятия. Термины и определения

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Токарная обработка на комбинированном станке убдн-1

Перечень деталей для токарной обработки на комбинированном станке УБДН-1 (рис.5)

12 — вал
28 — втулка
27 — стойка
29 — подручник
30 — конус
31 — гайка
32 — маховик
33 — стойка
34 — кронштейн
35 — труба
36 — резец

Для выполнения токарной обработки на комбинированном станке УБДН-1 необходимо:

Установить плиту 3 в нерабочее положение (см. рис. 5)
Завести трубу 35 в отверстия, имеющиеся в нижней части стоек 27 и закрепить ее двумя болтами внизу устройства. При этом нужно следить, чтобы заостренные концы болтов вошли в отверстия, имеющиеся в трубе, и надежно зафиксировали ее.
Установить на вал 12 втулку 28 (резьба левая)
Установить на трубу 35 кронштейн 34 с подручником 29, стойку 33. Стойка, кронштейн и подручник устанавливаются в необходимое положение в зависимости от размеров обрабатываемой заготовки и закрепляются болтами.
Установить заготовку между втулкой 28 и конусом 30
Поджать заготовку маховиком 32 и законтрагаить гайкой 31
Включить устройство и приступить к обработке заготовки с помощью резцов 36
Стакан, входящий в комплект устройства, предназначен для внутренней токарной обработки. Он устанавливается вместо втулки 28

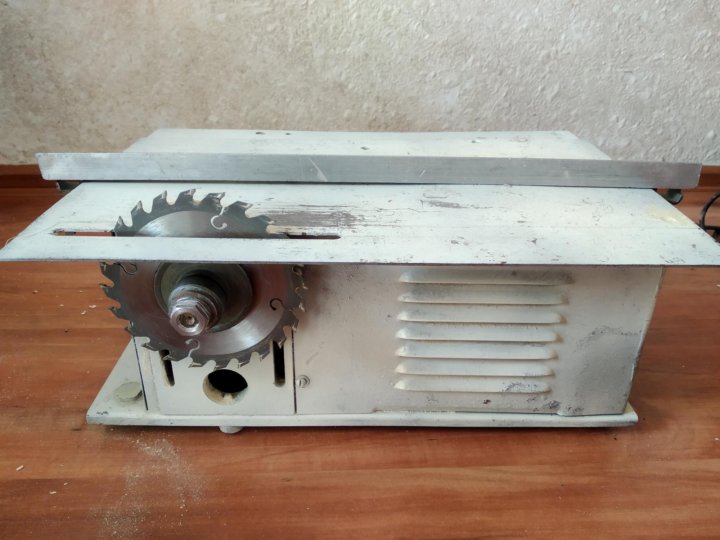

Убдн-1 станок бытовой комбинированный деревообрабатывающий. назначение, область применения

Станок деревообрабатывающий настольный УБДН-1 представляет собой компактное настольное устройство для обработки пиломатериалов хвойных и лиственных пород.

Станок деревообрабатывающей УБДН-1 предназначен для выполнения следующих работ:

раскрой пиломатериалов, толщиной не более 25 мм
фугование пиломатериалов, шириной не более 100 мм
сверление отверстий диаметром не более 6 мм
фрезерование пазов шириной не более 6 мм
токарная обработка заготовок диаметром не более 70 мм
заточка инструмента

Станок должен эксплуатироваться в закрытых сухих бытовых помещениях, кpoме жилых. После 15 минут работы останавливайте устройство на 10 мин для охлаждения двигателя. Через каждые 500 час. работы устройства необходимо производить смазку подшипников фуговального барабана и электродвигателя.

Для смазки подшипников фуговального барабана необходимо: отвернуть гайки 20, снять крышки 21, удалить старую смазку и заполнить подшипник новой в количестве 3—5 граммов на подшипник.

Смазку подшипников электродвигателя производить в мастерских по ремонту бытовой техники.

В качестве смазки можно применять любую смазку для подшипников качения.

Исполнение по степени защиты влаги — незащищенное.

Станок УБДН-1 может работать в следующих условиях.

высота над уровнем моря — до 1000 м;
температура окружающего воздуха — от плюс 5 до плюс 40 °С;
относительная влажность окружающего воздуха — не более 80% при температуре плюс 20 °С.

Питание и управление электродвигателем машины осуществляется от однофазной сети переменного тока номинальным напряжением 230 В частотой 50 Гц. Машины не требуют стационарного заземления.

Устройство строгальное (д300.202.001) рис. 1.1. поз. 7

Устройство строгальное состоит из ножевого вала, подающего (переднего) и приемного (заднего) фуговальных столов, направляющей линейки и защиты ножевого вала. Столы смонтированы на верхних гранях щек рейсмусового устройства. Столы имеют регулировку по высоте, что обеспечивает снятие с обрабатываемого материала стружки различной толщины.

Передний стол переставляется в зависимости от требуемой толщины снятия стружки. Подъем столов осуществляется за счет перемещения по резьбе осей, жестко связанных со столами.

Направляющая линейка служит для направления обрабатываемого материала и для строгания кромок под определенным углом (максимальный угол 45°). Линейка фиксируется зажимом. Ограждение ножевого вала регулируемое на ширину обрабатываемого материала. Электропривод единый для рейсмусового ,и строгальных устройств.

Фуговально-рейсмусный станок

Этот вид станков предназначен для высокоточного строгания деревянных заготовок. По умолчанию в мастерских используются два вида станков:

Фуговальный позволяет получить ровную поверхность.
Рейсмусовый обеспечивает заданную толщину заготовки.

После обработки в комбинированной версии станка доски приобретают идеально ровную поверхность, а их толщина становится равной по всей длине.

Это достигается комбинированием 2-4 режущих ножей, расположенных сверху и снизу от плоскости заготовки. При движении вперед станок работает как фуганок, тщательно выравнивая поверхность, а при движении в обратную сторону в работу вступают нижние рейсмусовые ножи, обеспечивающие заданную толщину заготовки.

Бытовые и промышленные варианты станков различаются мощностью, скоростью работы и шириной обрабатываемой заготовки. Для выполнения единичных хозяйственных работ будет достаточным приобретение небольшого станка напряжением 220 вольт.

Цена станка зависит от известности бренда производителя, а также качества материалов, из которых изготовлены исполнительные механизмы и режущие ножи. Неопытному человеку будет сложно оценить разницу между разными моделями, поэтому перед покупкой стоит прибегнуть к тщательному изучению отзывов.

Фуговальный станок субд-4

Фуговальная конфигурация комбинированного станка СУБД-4

Фуговальная конфигурация комбинированного станка СУБД-4. Смотреть в увеличенном масштабе

Устройство станка приведено на рис 3. Основным элементом фуговального станка является ножевой вал 3.

Вращение ножевого вала осуществляется через клиноременную передачу от электродвигателя.

Качество поверхности обрабатываемых пиломатериалов обеспечивается при соблюдения условий:

В станках модификации СУБД-4Г настройка ножей осуществляется вращением винтов 8 (рис. 16).

ножи должны быть остро заточены. Заточка ножей производится шлифовальным бруском. Угол заточки режущей кромки ножей должен составлять 35. .45°;
режущая кромка ножей должна быть выставлена таким образом, чтобы находилась на одном уровне с поверхностью неподвижного фуговального стола.
правильно выбирать скорость подачи обрабатываемого пиломатериала, так как скорость подачи зависит от качества и вида древесины. Подачу заготовки осуществлять плавно, без рывков с одинаковой скоростью;
следить, чтобы при эксплуатации станков не нарушались условия параллельности фуговальных столов относительно друг друга, неплоскостности и шероховатости поверхностей столов.

Код ошибки стиральной машины Samsung SUD? Вот почему

Код ошибки SUD на вашей стиральной машине Samsung означает, что стиральная машина обнаруживает слишком много мыльной пены в барабане стиральной машины или, как описывает это Samsung, «состояние чрезмерного пенообразования». Стиральные машины Samsung имеют функцию контроля пенообразования, которая пытается уменьшить пенообразование при обнаружении, но показывает ошибку SUD, если не может их уменьшить. Код SUD отображается, когда стиральная машина останавливает цикл, чтобы пена рассеялась. Причиной проблемы обычно является использование слишком большого количества моющего средства или тип используемого моющего средства.

Что вызывает код ошибки SUD?

1. Слишком много моющего средства

При загрузке белья обязательно следуйте инструкциям производителя моющего средства по правильному количеству используемого моющего средства. Если код ошибки SUD сохраняется, небольшое уменьшение рекомендуемого количества моющего средства может решить проблему. Следует также обратить внимание на концентрацию моющего средства, соответственно откорректировав количество. Также имейте в виду, что для высокоэффективных стиральных машин требуется меньше моющего средства, чем для стандартных машин.

2. Тип моющего средства

Компания Samsung рекомендует использовать высокоэффективное (HE) моющее средство с низким пенообразованием, предназначенное для высокоэффективных стиральных машин. Высокоэффективные моющие средства предназначены для современных стиральных машин, которым требуется меньше воды. Моющие средства, не предназначенные для высокоэффективных стиральных машин, чаще вызывают чрезмерное пенообразование. Высокоэффективное моющее средство обычно легко отличить, так как на его этикетке будет напечатано «HE». В дополнение к меньшему пенообразованию, высокоэффективные моющие средства должны лучше справляться с удалением пятен и чисткой одежды.

Как решить проблему с кодом ошибки SUD

Когда стиральная машина Samsung выдает код ошибки SUD, обычно ее удается решить, оставив стиральную машину для решения проблемы. Как только стиральная машина обнаружит, что проблема решена, она должна автоматически продолжить цикл.

Удаление остатков моющего средства

Если вы используете правильное количество моющего средства, и это моющее средство HE, вам может потребоваться удалить остатки моющего средства из стиральной машины, чтобы устранить проблему. Чтобы удалить остатки моющего средства, запустите длительный цикл стирки с высокой температурой без белья в стиральной машине. После цикла проверьте, не осталось ли в стиральной машине остатков моющего средства. Удалите все остатки моющего средства, которые остались.

Очистка фильтра сливного насоса

Многие стиральные машины Samsung, на которых отображается код ошибки SUD, имеют фильтр сливного насоса, к которому можно получить доступ, снять и очистить. Ошибка SUD может быть вызвана скоплением пены и мусора в фильтре и корпусе сливного насоса.

Для очистки фильтра сливного насоса:

Подготовьте ткань и полотенце, чтобы впитать и вытереть воду, которая может вытечь.
Подготовьте неглубокую емкость или ведро для сбора воды из дренажного насоса.
Найдите маленькую дверцу доступа, обычно на передней панели стиральной машины.
Положите полотенце на пол под входной дверью.
Откройте дверцу доступа, сильно нажав на нее.
Используйте ткань, чтобы вытереть остатки воды, и поместите ее в шкаф, чтобы собрать воду, которая может пролиться.
Вытяните шланг аварийного слива и расположите носик над контейнером.
Снимите колпачок сливного шланга и дайте воде стечь в контейнер. Когда поток воды прекратится, оставьте шланг в положении слива на 15 минут, чтобы убедиться, что он сливается должным образом.
Открутите сливной фильтр, повернув его против часовой стрелки. Будьте осторожны, чтобы не сломать пластик при повороте верхней части фильтра.
Удалите мусор из фильтра.
Очистите фильтр и корпус, чтобы удалить мусор, пух и остатки моющего средства. Если его трудно очистить, промойте фильтр горячей водой или замочите его в горячей воде. Убедитесь, что входное и выходное отверстия свободны от мусора.
Установите фильтр обратно в стиральную машину. Поверните верхнюю часть по часовой стрелке до щелчка и фиксации.
Наденьте колпачок на шланг и верните его на место в шкафу.
Закройте дверцу доступа.

Проверка датчика уровня пены

Если вы следовали всем приведенным выше советам, возможно, датчик уровня пены неисправен и ложно определяет наличие пены в баке. Хотя инструкции по проверке и замене датчика приведены ниже, вам следует рассмотреть возможность обращения к обученному специалисту для проверки и замены фильтра.

Для проверки и замены датчика уровня пены:

Отключите питание стиральной машины.
Снимите верхнюю панель доступа на стиральной машине с фронтальной загрузкой или панель управления и заднюю панель доступа на стиральной машине с вертикальной загрузкой.
Найдите датчик уровня пены. При необходимости обратитесь к руководству по эксплуатации стиральной машины.
Отсоедините жгут проводов и снимите датчик.
Проверьте мультиметром датчик уровня пены, чтобы определить, неисправен ли он.
При неисправности заменить датчик уровня пены.

Коды ошибок 5D и SD

Вместо кода ошибки SUD некоторые стиральные машины Samsung могут отображать код ошибки 5D или SD. Код ошибки 5D или SD совпадает с кодом ошибки SUD. Стиральная машина обнаружила слишком много мыльной пены; он должен автоматически приостановиться и дождаться, пока рассеется пена. Убедитесь, что вы используете высокоэффективное моющее средство, не используете слишком много моющего средства, удалите остатки моющего средства из стиральной машины и очистите фильтр сливного насоса, чтобы решить проблему.

Совместное использование

Доплаты и сборы | Обновление домов и сообществ

Обзор

Существуют определенные сборы, которые владельцы могут взимать с арендаторов отдельно от арендной платы. Сборы любого рода не могут стать частью законной или льготной арендной платы и не могут быть добавлены к арендной плате для расчета увеличения продления аренды.

Существуют определенные надбавки, которые владельцы могут взимать с арендаторов отдельно от арендной платы. Надбавки любого рода не могут стать частью законной или льготной арендной платы и не могут быть добавлены к арендной плате с целью расчета увеличения продления аренды.

Подробное объяснение законных и незаконных сборов см. в Информационном бюллетене № 44 .

Подробное объяснение надбавок за стиральные, сушильные и посудомоечные машины см. в Operational Bulletin 2005-1 – Приложение № 3 .

Подробное объяснение надбавок за кондиционеры см. в 36-м Ежегодном обновлении к Оперативному бюллетеню 84-4, Приложение 1 .

Сводную информацию о надбавках за кондиционеры см. в разделе «Информационный бюллетень». Исторические допустимые надбавки за кондиционеры и стиральные машины, сушилки или посудомоечные машины см. в разделе «Оперативный бюллетень». Заявление владельца на получение разрешения DHCR на взимание дополнительной платы за кондиционер для квартир с регулируемой арендной платой см. в разделе «Формы».

Часто задаваемые вопросы

1) Кто несет ответственность за выплату налоговой льготы 421-а – надбавка 2,2% и как она рассчитывается?

Надбавка в размере 2,2% взимается в основном с арендаторов квартир по рыночной ставке в зданиях, которые получают налоговые льготы по статье 421-a (подраздел 1-15). Он не взимается с арендаторов квартир с рыночной ставкой или с ограниченным доходом в зданиях, которые получают налоговые льготы 421-a (подраздел 16) (Преимущества программы доступного жилья в Нью-Йорке).

Надбавка в размере 2,2 % является , а не частью законной арендной платы и не может быть усугублена повышением Совета по арендной плате при аренде на один и два года или любым другим законным повышением арендной платы, включая, помимо прочего, капитальный ремонт (MCI) или повышение арендной платы за ремонт индивидуальных квартир (IAI). Надбавка в размере 2,2% может взиматься только один раз в год, независимо от того, сколько договоров аренды было заключено в тот или иной год. На взимание надбавки в размере 2,2% также не влияет приказ DHCR о снижении арендной платы за уменьшенные услуги.

Надбавка в размере 2,2 % подлежит взысканию только в том случае, если применимый договор аренды включает в себя дополнение, подписанное арендатором, уведомляющее арендатора о праве владельца на получение надбавки в размере 2,2 % и приблизительную дату истечения срока действия льгот 421-a. Если владелец не включит пассажира в договор аренды на вакантное место (первый), DHCR позволит владельцам добавить его в договор продления аренды такого арендатора и взимать надбавку в размере 2,2%, которая могла быть взиматься только на перспективу, а также любые будущие законные ежегодные надбавки. . Последующему арендатору, который въезжает в квартиру во время поэтапного отказа от льгот 421-а такого здания, при условии, что он, она или они получают райдер, может быть в будущем взиматься дополнительная сумма, которая была или могла быть взиматься с предыдущего арендатор, а также любые будущие законные ежегодные надбавки.

Надбавка в размере 2,2% (a) может увеличиваться ежегодно в течение периода поэтапного отказа от налоговых льгот до даты истечения срока действия льгот 421-a, (b) составляет , рассчитанная за каждый год в виде процента от фактическая арендная плата, уплаченная арендатором на начальную дату поэтапного отказа, и (c) никогда не может превышать , в совокупности 19,8 % от фактической арендной платы, уплаченной арендатором на дату начала поэтапного отказа.

Общая надбавка, начисленная по истечении срока действия пособия 421-a, представляет собой фиксированную окончательную надбавку, которая может продолжать взиматься каждый последующий год. Однако никакие дополнительные 2,2% увеличения не могут быть добавлены к окончательной надбавке после истечения срока действия налоговых льгот 421-a. Взимание окончательной доплаты прекращается, когда арендатор, который проживает на дату истечения срока действия пособия 421-а, освобождает квартиру.

Бюллетени

Формы

Операционные бюллетени

Законопроект Сената штата Нью-Йорк S309B

Законодательная сессия 2021-2022 гг.

Относится к строительству машин и систем для голосования

скачать текст законопроекта в формате pdf

При поддержке

Your Voice

9000

Имя *

Фамилия *

Адрес электронной почты *

Требуется действительный адрес электронной почты.

Поиск домашнего адреса или ввод адреса вручную *

Домашний адрес используется для определения сенатского округа, в котором вы проживаете. Затем ваша поддержка или несогласие с этим законопроектом немедленно доводится до сведения сенатора, представляющего вас.

Дополнительные услуги Сената штата Нью-Йорк:

Присылайте мне уведомления об этом счете. Я могу отписаться в любой момент. Учить больше.

Создать учетную запись . Учетная запись позволяет вам официально поддерживать ключевые законы или выступать против них, подписывать петиции одним щелчком мыши и следить за важными для вас вопросами, комитетами и законопроектами. Когда вы создаете учетную запись, вы соглашаетесь с условиями участия этой платформы.

Включить индивидуальное сообщение для вашего сенатора? (Необязательно)

Введите сообщение для вашего сенатора. Многие жители Нью-Йорка используют это, чтобы рассказать о своей поддержке или несогласии с законопроектом. Другие могут рассказать личный анекдот о том, как законопроект повлияет на них или людей, которые им небезразличны.

Оставьте это поле пустым

Действия

просмотреть действия (20) 902:20 2-й отчет кал.


31 мая 2022 г.	ссылка на закон о выборах передана собранию принята сенатом
05 мая 2022 г.	принята к третьему чтению
04.05.2022
03 мая 2022 г.	1-й отчет кал.991
25 апреля 2022 г.	сообщили и обязались финансировать
20 апреля 2022 г.	печатный номер 309b
20 апреля 2022 г.	изменить и повторно принять участие в выборах
05 января 2022 г.	относится к выборам вернулся в сенат умер на собрании
09 июня 2021	ссылка на закон о выборах передана собранию принята сенатом
07 июня 2021 г.	предписано к третьему чтению cal.1519 комитет уволен и привержен правилам
03 июня 2021 г.	печатный номер 309a
3 июня 2021 г.	изменить (t) и повторно принять участие в выборах
06 января 2021 г.	относится к выборам

Голоса

просмотреть голоса

31 мая 2022 г. – пол Голосовать

S309B

этаж

Отсутствует

По уважительной причине

Воздержался

показать информацию о голосовании зала

Floor Голосование: 31 мая 2022 г.

aye (41)

Addabbo
Бейли
Бьяджи
Бойл
Бреслин
Бриспорт
Брук
Клир
Комри
Куни
Джанарис
Гунардес
Харкхэм
Хинчи
Хойлман
Джексон
Каминский
Кавана
Кеннеди
Крюгер
Лю
Мэннион
Маттера
май
Майер
Мири
Паркер
Персо
Рамос
Райхлин-Мельник
Ривера
Райан
Салазар
Сандерс
Савино
Сепульведа
Серрано
Скуфис
Ставиский
Стюарт-Казинс
Томас

нет (22)

Акшар
Боррелло
Брукс
Фельдер
Галливан
Гогран
Гриффо
Хелминг
Иордания
Каплан
Ланца
Мартуччи
О’Мара
Оберакер
Ортт
Палумбо
Рат III
Ричи
Серино
ст.
Тедиско
Вейк

3 мая 2022 г. – Финансовый комитет Голосование

S309B

комитет

да с оговорками показать детали голосования финансового комитета

Финансовый комитет Голосование: 3 мая 2022 г.

aye (15)

Bailey
Бреслин
Комри
Гунардес
Харкхэм
Хойлман
Кеннеди
Крюгер
Лю
Ривера
Салазар
Савино
Скуфис
Ставиский
Томас

нет (7)

Боррелло
Галливан
Гриффо
О’Мара
Ричи
Серино
Тедиско

отсутствует (1)

Паркер

25.

04.2022 – Избирательная комиссия Голосование

S309B

комитет

Да с оговорками

Отсутствует

освобожден

воздержался

показать детали голосования избирательной комиссии

Избирательная комиссия Голосование: 25 апреля 2022 г.

да (3)

май
Майер
Мири

нет (2)

Рат III
Ричи

айе вр (1)

Кавана

освобожден (1)

Брук

9 июня 2021 г. – этаж Голосовать

S309A

этаж

Отсутствует

По уважительной причине

Воздержался

показать информацию о голосовании зала

Этаж Голосование: 9 июня 2021 г.

айе (44)

Аддаббо
Бейли
Бенджамин
Бьяджи
Бреслин
Бриспорт
Брукс
Брук
Комри
Куни
Фельдер
Гогран
Джанарис
Гунардес
Харкхэм
Хинчи
Хойлман
Джексон
Каминский
Каплан
Кавана
Кеннеди
Крюгер
Лю
Мэннион
май
Майер
Мири
Паркер
Персо
Рамос
Рат III
Райхлин-Мельник
Ривера
Райан
Салазар
Сандерс
Савино
Сепульведа
Серрано
Скуфис
Ставиский
Стюарт-Казинс
Томас

нет (19)

Акшар
Боррелло
Бойл
Галливан
Гриффо
Хелминг
Иордания
Ланца
Мартуччи
Маттера
О’Мара
Оберакер
Ортт
Палумбо
Ричи
Серино
ст.
Тедиско
Вейк

7 июня 2021 г. – Комитет по правилам Голосование

S309A

комитет

да с оговорками показать детали голосования комитета

Голосование комитета: 7 июня 2021 г.

aye (13)

Addabbo
Бейли
Бенджамин
Бьяджи
Бреслин
Комри
Джанарис
Крюгер
Лю
Майер
Паркер
Савино
Стюарт-Казинс

нет (6)

Бойл
Галливан
Гриффо
О’Мара
Ортт
Ричи

да пис (2)

Кеннеди
Ланца

Поправки к законопроекту

Оригинал

Б (активный)

Оригинал

Б (активный)

S309 – Детали

См. сборочную версию этого законопроекта:: А1115
Юридический отдел:: Закон о выборах
Законы затронуты:: Амд §§7-104, 7-200 и 7-202, Эл L
Версии, представленные на законодательной сессии 2019-2020 гг.:: С6733, А8597

S309 – Сводка

Относится к конструкции машин и систем для голосования.

S309 – Спонсорская записка

S309 – Текст счета скачать pdf


                     С Т А Т Е О Ф НОВЫЙ Й О Р К
 _____________________________________________________________

                                    309

                        Очередные сессии 2021-2022 гг.

                             И Н С Е Н А Т Е

                                (ПРЕДВАРИТЕЛЬНО)

                              6 января 2021 г.
                                ___________

 Представлено Sens. MYRIE, BIAGGI, HOYLMAN, MAYER, SKOUFIS - читать дважды
   и приказал напечатать, а когда напечатано, передать в Комитет
   на выборах

 ЗАКОН о внесении поправок в закон о выборах в отношении построения голосования
   машины и системы
   НАРОД ШТАТА НЬЮ-ЙОРК, ПРЕДСТАВЛЕННЫЙ В СЕНАТЕ И АССАМБЛЕЕ
 BLY, ДЕЙСТВУЙТЕ СЛЕДУЮЩИМ ОБРАЗОМ:

   Раздел 1. Абзацы "с" и "т" подпункта 1 статьи 7-202
 закон о выборах, дополненный главой 181 законов 2005 года, внесены изменения
 и добавляется новый абзац следующего содержания:
   с. разрешить доступ на альтернативном языке в соответствии с требованием:
 раздел 203 Закона об избирательных правах от 1965 (42 U.S.C.
 1973aa-1a) таким образом, чтобы он мог отображать все
 бюллетени на альтернативных языках, требуемых федеральным голосованием
 Закон о правах, если такая машина или система для голосования должны использоваться там, где
 требуются альтернативные языки или если местный совет сочтет это
 необходимая функция; [а также]
   т.  не включать какие-либо устройства или функции, потенциально способные
 внешняя передача или получение данных через Интернет или по радио
 волны или с помощью других беспроводных средств[.]; А ТАКЖЕ
   U. БЫТЬ СТРУКТУРИРОВАН ТАКИМ ОБРАЗОМ, ЧТО ПОСЛЕ БУМАЖНОГО БЮЛЛЕТЕНЯ
 ИЗБИРАТЕЛЬ, МАШИНА ИЛИ СИСТЕМА ДЛЯ ГОЛОСОВАНИЯ НИКОГДА НЕ ПРОПУСКАЕТ БЮЛЛЕТЕНЬ
 ПРИНТЕР, КОТОРЫЙ МОЖЕТ ПЕЧАТЬ БЮЛЛЕТЕНЬ, В ТОМ ЧИСЛЕ В РЕЗУЛЬТАТЕ
 НЕСАНКЦИОНИРОВАННОЕ, ВРЕДОНОСНОЕ И/ИЛИ НЕИСПРАВНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И/ИЛИ ПРОШИВКА.
   § 2. Настоящий акт вступает в силу немедленно.


  ОБЪЯСНЕНИЕ. Материал, выделенный курсивом (подчеркнутый), является новым; дело в скобках
                       [ ] старый закон, который следует опустить.
                                                            ЛБД02135-01-1

Просмотреть больше (1 строк)

S309A – Детали

См. сборочную версию этого законопроекта:: А1115
Юридический отдел:: Закон о выборах
Затронутые законы:: Amd §§7-104, 7-200 и 7-202, El L
Версии, представленные на законодательной сессии 2019-2020 гг. :: С6733, А8597

S309A – Сводка

Относится к конструкции машин и систем для голосования.

S309A — Спонсорская записка

S309A — Текст счета скачать pdf


                     С Т А Т Е О Ф НОВЫЙ Й О Р К
 _____________________________________________________________

                                  309--А

                        Очередные сессии 2021-2022 гг.

                             И Н С Е Н А Т Е

                                (ПРЕДВАРИТЕЛЬНО)

                              6 января 2021 г.
                                ___________

 Представлено Sens. MYRIE, BAILEY, BENJAMIN, BIAGGI, BRESLIN, BROUK,
   КОМРИ, КУНИ, ДЖАНАРИС, ХАРКХЭМ, ХИНЧИ, ХОЙЛМАН, КАВАНАГ, КРУГ-
   ЭР, МАЙ, МАЙЕР, ПАРКЕР, РЕЙХЛИН-МЕЛЬНИК, РИВЕРА, СКУФИС, СТАВИСКИ --
   прочитать дважды и приказал напечатать, а когда напечатано, чтобы быть приверженным
   комитет по выборам -- комитет распущен, законопроект изменен,
   распорядился перепечатать с внесенными поправками и повторно передать указанному комитету

 ЗАКОН о внесении изменений в закон о выборах в отношении строительства и
   Требования к машинам и системам для голосования

   НАРОД ШТАТА НЬЮ-ЙОРК, ПРЕДСТАВЛЕННЫЙ В СЕНАТЕ И АССАМБЛЕЕ
 BLY, ДЕЙСТВУЙТЕ СЛЕДУЮЩИМ ОБРАЗОМ:

   Раздел 1.  Абзацы б, д, к, у и т подраздела 1 раздела
 7-202 Закона о выборах, дополненного главой 181 законов 2005 г.,
 изменены и добавлены пять новых абзацев u, v, w, x и y следующего содержания:
 следующим образом:
   б. разрешить избирателю голосовать за любое лицо на любой должности, независимо от того,
 не выдвинут в качестве кандидата какой-либо партией или независимым органом без
 изъятие бюллетеня или любой его части из автомата в любой
 время ПОСЛЕ ГОЛОСОВАНИЯ;
   е. [предоставить избирателю возможность конфиденциально и независимо
 проверить выбранные голоса и] ТРЕБУЕТСЯ ИСПОЛЬЗОВАНИЕ ЛИЧНОГО ЛИЦА, ДЛИТЕЛЬНЫЙ
 BLE, ПОДТВЕРЖДАЕМЫЙ ИЗБИРАТЕЛЕМ БУМАЖНЫЙ БЮЛЛЕТЕНЬ ДЛЯ ГОЛОСОВ, КОТОРЫЙ ДОЛЖЕН БЫТЬ
 ЧАСТНЫМ И НЕЗАВИСИМЫМ ОТМЕЧЕНИЕМ НА ИЗБИРАТЕЛЬНОМ МЕСЕ И ПРЕДОСТАВЛЕНИЕМ
 ПОДЛЕЖИТ ЧАСТНОЙ И НЕЗАВИСИМОЙ ПРОВЕРКЕ И ПРОВЕРКЕ
 ИЗБИРАТЕЛЬ ДО ПОДАЧИ И ПОДСЧЕТА ГОЛОСОВ ИЗБИРАТЕЛЯ И ПРЕДУСМОТРИТЕ
 ИЗБИРАТЕЛЬ может в частном порядке и независимо изменить такие голоса или
 исправить любую ошибку до подачи и подсчета бюллетеня;
   Дж.  [сохранить все поданные бумажные бюллетени или предъявить и сохранить
 постоянная запись на бумажном носителе, которая должна быть представлена избирателю с
 за окном или другим устройством до подачи бюллетеня] ПРОИЗВОДИТЕ И
 СОХРАНИТЕ БУМАЖНЫЙ БЮЛЛЕТЕНЬ, КОТОРЫЙ МОЖЕТ ПРОВЕРИТЬ И ПОДАТЬ ИЗБИРАТЕЛЬ

  ОБЪЯСНЕНИЕ. Материал, выделенный курсивом (подчеркнутый), является новым; значение в скобках

Просмотреть больше (47 строк)

S309B (АКТИВНЫЙ) – Детали

См. сборочную версию этого законопроекта:: А1115
Юридический отдел:: Закон о выборах
Затронутые законы:: Amd §§7-104, 7-200 и 7-202, El L
Версии, представленные на законодательной сессии 2019-2020 гг. :: С6733, А8597

S309B (АКТИВНЫЙ) — сводка

Относится к конструкции машин и систем для голосования.

S309B (АКТИВНЫЙ) – Памятка спонсора

S309B (АКТИВНЫЙ) – Текст счета скачать pdf

                     С Т А Т Е О Ф НОВЫЙ Й О Р К
 _____________________________________________________________

                                  309--Б

                        Очередные сессии 2021-2022 гг.

                             И Н С Е Н А Т Е

                                (ПРЕДВАРИТЕЛЬНО)

                              6 января 2021 г.
                                ___________

 Представлено Sens. MYRIE, ADDABBO, BAILEY, BIAGGI, BRESLIN, BROUK,
   КОМРИ, КУНИ, ДЖАНАРИС, ХАРКХЭМ, ХИНЧИ, ХОЙЛМАН, ДЖЕКСОН,
   КАВАНА, КРЮГЕР, МАЙ, МАЙЕР, ПАРКЕР, РЕЙХЛИН-МЕЛЬНИК, РИВЕРА, САЛА-
   ЗАР, СКУФИС, СТАВИСЬКИЙ -- прочесть дважды и заказать напечатать, а когда
   напечатано для передачи в комитет по выборам -- комитет
   выписан, законопроект исправлен, заказан переиздание с внесенными поправками и повторно передан
   указанному комитету -- повторно поручено Комитету по выборам в
   в соответствии с правилом 6 Сената, сек.  8 -- комиссия уволена, счет
   исправлено, заказано переиздание с внесенными поправками и повторно передано для указанного обязательства-
   тройник

 ЗАКОН о внесении изменений в закон о выборах в отношении строительства и
   Требования к машинам и системам для голосования

   НАРОД ШТАТА НЬЮ-ЙОРК, ПРЕДСТАВЛЕННЫЙ В СЕНАТЕ И АССАМБЛЕЕ
 BLY, ДЕЙСТВУЙТЕ СЛЕДУЮЩИМ ОБРАЗОМ:

   Статья 1. В статью 7-104 Закона о выборах вносятся изменения путем добавления
 новый подраздел 28 следующего содержания:
   28. БЮЛЛЕТЕНЬ ДОЛЖЕН БЫТЬ ПОМЕТЕН ИЛИ НАПЕЧАТАН НА ПРОЧНОЙ БУМАГЕ. ЗА
 ЦЕЛИ ЭТОГО РАЗДЕЛА, «ПРОЧНАЯ БУМАГА» ОПРЕДЕЛЯЕТСЯ КАК БУМАГА, СПОСОБНАЯ
 ВЫДЕРЖИВАЯ МНОГОКРАТНЫЕ ПЕРЕСЧЕТЫ И ПЕРЕСЧЕТЫ ВРУЧНУЮ ИЛИ МАШИНУ БЕЗ
 НАРУШАЮЩАЯ ФУНДАМЕНТАЛЬНУЮ ЦЕЛОСТНОСТЬ БЮЛЛЕТЕНЕЙ И СПОСОБНАЯ
 СОХРАНЕНИЕ ИНФОРМАЦИИ, ОТМЕЧЕННОЙ ИЛИ НАПЕЧАТАННОЙ НА ТАКОЙ БУМАГЕ, ПОЛНОСТЬЮ
 ПРОДОЛЖИТЕЛЬНОСТЬ ХРАНЕНИЯ И ПЕРИОД ХРАНЕНИЯ, УКАЗАННЫЙ В РАЗДЕЛЕ
 3-222 ЭТОЙ ГЛАВЫ.
   § 2. Подпункт 1 статьи 7-200 закона о выборах в редакции
 главу 181 законов 2005 года изложить в следующей редакции:
   1.  Избирательная комиссия города Нью-Йорка и других округов
 избирательные комиссии могут использовать любую машину или систему для голосования
 утвержденный государственной избирательной комиссией, или использование которого было
 специально разрешенные законом; и вслед за этим такая машина для голосования или
 система может использоваться на любых или всех выборах и должна использоваться на всех

  ОБЪЯСНЕНИЕ. Материал, выделенный курсивом (подчеркнутый), является новым; дело в скобках
                       [ ] старый закон, который следует опустить.

Просмотреть больше (103 строки)

Комментарии считаются не относящимися к теме, коммерческими, связанными с кампанией, саморекламой; или которые содержат ненормативную лексику, ненависть или ядовитые высказывания; или что ссылки на сайты за пределами домена nysenate. gov запрещены и не будут опубликованы. Попытки запугать авторов и заставить их замолчать или умышленно ввести общественность в заблуждение, в том числе чрезмерные или посторонние посты/посты или скоординированные действия, запрещены и могут привести к временной или постоянной блокировке пользователя. Модерация комментариев обычно проводится с понедельника по пятницу. Делая вклад или голосуя, вы соглашаетесь с Условиями участия и подтверждаете, что вам больше 13 лет.

Типы разрешений – Разрешения на негабарит/тяжеловес

Разрешения действительны для проезда только по дорогам и автомагистралям государственного и межгосударственного значения (если не указано иное). Максимальный вес и размеры груза (ширина, высота, длина) указаны для каждого типа разрешений.

Одиночная поездка

Действителен в течение 7 дней и выдается на отдельные поездки неделимых грузов. См. Статут Миннесоты 169.. 86, подраздел 5 (а) для юридических требований.

Плата: $15
Ширина: Варьируется
Высота: Варьируется
Длина: Варьируется
Вес: разрешенный

Разовая поездка (негабарит и вес)

Требуется разрешение на маршрут. См. Закон штата Миннесота 169.86, подразделы 5(a) и 5(e) для юридических требований.

Плата: 15 долларов США + Плата за оценку ущерба
Ширина: Варьируется
Высота: Варьируется
Длина: Варьируется
Вес: Варьируется

Годовой

Позволяет перевозить негабаритные тюки сена, соломы или стеблей кукурузы высотой до 15 футов по всем дорогам, кроме автомагистралей в столичном округе семи округов, для которых останется предельная высота 14 футов-6 дюймов. Требуется утверждение маршрута . Юридические требования см. в Законе Миннесоты 169.862.

Плата: $60
Ширина: 12 футов
Высота: 15 футов (14 футов-6 дюймов в районе метро)
Длина: 75 футов
Вес: разрешенный

Только негабаритные

Позволяет перевозить негабаритные лодки, прибрежные сооружения, переносные лодочные доки и лодочные подъемники продавцами лодок, производителями или арендованными перевозчиками. См. Статут Миннесоты 169..86, подраздел 5(d)(6) для юридических требований. Требуется утверждение маршрута.

Плата: $120
Ширина: 16 футов
Высота: 15 футов
Длина: 110 футов
Вес: Legal

Крупногабаритные и/или тяжеловесные

Позволяет перевозить негабаритные и/или тяжеловесные лодки, прибрежные конструкции, переносные лодочные доки и лодочные подъемники продавцом лодок, производителем или арендованным перевозчиком. См. Статут Миннесоты 169..86, подраздел 5(d)(6)(f) для юридических требований. Требуется утверждение маршрута.

Плата: см. Годовой график перегрузки
Ширина: 16 футов
Высота: 15 футов
Длина: 110 футов
Вес: 155 000 фунтов.

Позволяет работать на двухъярусной платформе с высотой транспортного средства до 14 футов 3 дюймов. См. Закон Миннесоты 169.86, подраздел 5(d)(5) для юридических требований. Требуется одобрение маршрута.

Плата: $120
Ширина: 8 футов-6 дюймов
Высота: 14 футов-3 дюйма
Длина: 45 футов
Вес: разрешенный

Только негабаритные

Позволяет перевозить негабаритные строительные материалы, машины и оборудование. См. Закон Миннесоты 169.86, подраздел 5(d)(2) для юридических требований. Требуется утверждение маршрута.
Стоимость: 120 долларов США
Ширина: 16 футов
Высота: 15 футов
Длина: 110 футов
Вес: разрешенный
Негабаритные и/или тяжеловесные
Позволяет перевозить негабаритные и/или тяжеловесные строительные материалы, машины и оборудование. Юридические требования см. в Законе штата Миннесота 169.86, подраздел 5(d)(2)(f) . Требуется одобрение маршрута.
Плата: См. Годовой график перегрузки
Ширина: 16 футов
Высота: 15 футов
Длина: 110 футов
Вес: 155 000 фунтов.
Позволяет транспортному средству или комбинации транспортных средств с 6 или более осями перевозить необработанные или необработанные лесоматериалы при полной массе транспортного средства до 90,000 фунтов. и 99000 фунтов. во время зимнего сезона увеличения веса. Поездки между штатами разрешены по межштатной автомагистрали 35 в Миннесоте от отметки 235,4 до 259,552 мили в соответствии с Кодексом США, раздел 23, раздел 127 (q) (2) (D). Юридические требования см. в Законе Миннесоты 169.8261.
Плата: $300
Ширина: 8 футов-6 дюймов
Высота: 13-6 дюймов
Длина: 75 футов
Вес: 90 000 фунтов.
Позволяет транспортному средству или комбинации транспортных средств с шестью или более осями, предназначенными исключительно для перевозки скота, работать с полной массой транспортного средства до 88 000 фунтов. Юридические требования см. в Законе Миннесоты 169.824, подраздел 2(2) и Законе Миннесоты 169.86, подраздел 5(j). Поездки по межштатной автомагистрали запрещены .
Плата: 200 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 88 000 фунтов.
Годовое разрешение разрешает передвижение промышленных домов и складских помещений. См. Закон штата Миннесота 169.86, подраздел 1(b) и подраздел 5(d)(3) для юридических требований. Требуется утверждение маршрута.
Плата: $120
Ширина: 16 футов
Высота: 15 футов 9 дюймов0044
Длина: 110 футов
Вес: разрешенный
Это годовое разрешение позволяет использовать мобильные краны с тележками или без них и другие самоходные транспортные средства. Юридические требования см. в Статуте Миннесоты 169.86, подраздел 5(d)(1). Требуется утверждение маршрута.
Только негабаритные
Плата: 120 долларов США
Ширина: 12 футов
Высота: 14 футов 9 дюймов0044
Длина: 75 футов
Вес: разрешенный
Негабарит и/или избыточный вес
Плата: см. Годовой график превышения веса
Ширина: 12 футов
Высота: 14 футов
Длина: 75 футов
Вес: 155 000
Должен быть разрешен транспорт прицепов новый от производителя, пустой и не может превышать 28 дюймов 6 дюймов в длину. Требуется седельно-сцепное устройство между грузовиком и первым прицепом. Юридические требования см. в Статуте Миннесоты 169.86, подразделы 5(d)(7).
Плата: $120
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: разрешенный
Это разрешение позволяет владельцу или пользователю негабаритной лодки перевозить ее по шоссе штата Миннесота. См. Статут Миннесоты 169..86, подраздел 5(c)(6) для юридических требований. Требуется утверждение маршрута.
Плата: $60
Ширина: 14 футов-6 дюймов
Высота: 14 футов
Длина: 85 футов
Вес: разрешенный
Допустимая нагрузка на ось согласно разрешению: 22 000 одинарных, 38 000 тандемных и 46 000 трехместных. Транспортное средство, работающее с тридемом, весом до 46 000 фунтов. полная масса транспортного средства не должна превышать 62 000 фунтов. См. Статут Миннесоты 169..86, подраздел (5)(h) для юридических требований.
Плата: $85
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 45 футов
Вес: 62 000 фунтов.
Юридические требования см. в Законе штата Миннесота 169.869
Шесть или более осей
Позволяет транспортному средству или комбинации транспортных средств с шестью или более осями перевозить строительные материалы при полной массе транспортного средства до 90,000 фунтов. и 99000 фунтов. во время зимнего сезона прибавки в весе. Поездки по межштатным дорогам запрещены.
Плата: 300 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 90 000 фунтов.
Семь или более осей
Позволяет транспортному средству или комбинации транспортных средств с семью или более осями перевозить материалы для строительства дорог при полной массе транспортного средства до 97000 фунтов. и 99000 фунтов. во время зимнего сезона прибавки в весе. Поездки по межштатным дорогам запрещены.
Плата: 500 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 97 000 фунтов.
Это разрешение позволяет использовать двух- или трехместные комбинации транспортных средств, перевозящих соевый шрот, с полной массой до 106 000 фунтов, только на:
US Highway 75 в Croookston, MN до US Highway 2
US Highway 2 от Crookston до границы с Северной Дакотой.
Сезонное увеличение веса не допускается. Юридические требования см. в Статуте Миннесоты 169.86, подраздел 5(c)(6).
Плата: 850 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 106 000 фунтов.
Позволяет использовать сдвоенные прицепы полной массой до 105 500 фунтов на определенных маршрутах между Халлоком и Северной Дакотой на MN175, Халлоком и Дональдсоном на US75 и Дональдсоном и Северной Дакотой на MN11. Юридические требования см. в Законе Миннесоты 169.866.
Плата: 850 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: Легальные грузовые прицепы и полуприцепы
Вес: 105 500 фунтов.
Шесть или более осей
Позволяет транспортному средству или комбинации транспортных средств с шестью или более осями перевозить соответствующую сельскохозяйственную продукцию при полной массе транспортного средства до 90 000 фунтов. и 99000 фунтов. во время зимнего сезона прибавки в весе. Никаких поездок по межштатной автомагистрали. Юридические требования см. в Законе Миннесоты 169.865.
Плата: $300
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 90 000 фунтов.
Семь или более осей
Позволяет транспортному средству или комбинации транспортных средств перевозить соответствующие сельскохозяйственные продукты при полной массе транспортного средства до 97 000 фунтов. и 99000 фунтов. во время зимнего сезона увеличения веса. Поездки по межштатным дорогам запрещены. Юридические требования см. в Законе штата Миннесота 169.865.
Плата: 500 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 97 000 фунтов.
Это разрешение разрешает перевозку бумажной продукции, готовой лесной продукции или хвостов железной руды. Позволяет 99 000 фунтов. во время зимнего сезона увеличения веса. Юридические требования см. в Статуте Миннесоты 169.864, подраздел 2.
Это разрешение позволяет путешествовать только по:
US-2 между Гранд-Рапидс и портом Дулут
US-169 между Гранд-Рапидс и US-53
МН-194 между УС-2 и УС-53
Все US-53
Шесть или более осей
Плата: 300 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 90 000 фунтов.
Семь или более осей
Плата: 500 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 97 000 фунтов.
Это разрешение разрешает перевозку бумажной продукции, готовой лесной продукции или хвостов железной руды. Позволяет комбинации из трех единиц транспортных средств работать на определенных дорогах с полной массой транспортного средства до 108 000 фунтов. Сезонное увеличение веса не допускается. См. Статут Миннесоты 169..864, подраздел 1 для юридических требований.
Это разрешение позволяет путешествовать только по:
US-2 между Гранд-Рапидс и портом Дулут
US-169 между Гранд-Рапидс и US-53
МН-194 между УС-2 и УС-53
Все US-53
Плата: 850 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 108 000 фунтов.
Позволяет транспортному средству или комбинации транспортных средств с 6 или более осями перевозить балансовую древесину с длиной опоры при полной массе транспортного средства до 82 000 фунтов. Юридические требования см. в Законе штата Миннесота 169.863. Поездки по межштатным дорогам запрещены.
Плата: $60
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 82 000 фунтов.
Это разрешение разрешает использование комбинации транспортных средств с семью или более осями, состоящей из грузовика с ведущим и прицепом, который может быть оснащен вспомогательной тележкой, используемой исключительно для буксировки шин землеройных машин при работе на определенных автомагистралях. Юридические требования см. в Статуте Миннесоты 169.864, подраздел 2a.
Плата: 850 долларов США
Ширина: 12 футов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: 108 000 фунтов.
Позволяет эвакуаторам превышать ограничения по весу и длине при буксировке неисправного или поврежденного автомобиля к месту ремонта или хранения. Это разрешение распространяется на все эвакуаторы, принадлежащие лицу, имеющему разрешение. Юридические требования см. в Законе Миннесоты 168B.15 и Законе Миннесоты 169.829, подраздел 2.
Плата: 300 долларов США
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: без ограничений
Вес: без ограничений

Сезонные разрешения
Позволяет осуществить первую перегонку с поля урожая до первой точки разгрузки на автомагистралях США и Миннесоты. Действителен с начала сбора урожая до 30 ноября. Юридические требования см. в Статуте Миннесоты 169.826, подраздел 1a.
Плата: $60
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 75 футов
Вес: на 10% больше допустимого веса
Разрешает транспортным средствам Почтовой службы США, не более 25 процентов пути которых приходится на дороги с твердым покрытием, использовать шипованные шины. При подаче заявления требуется подтверждение работы в USPS и карта обслуживания. Действителен с 1 ноября по 16 апреля. Юридические требования см. в Статуте Миннесоты 169.72, подраздел 5.
Плата: Нет
Ширина: 8 футов-6 дюймов (авто или пикап)
Высота: 8 футов-6 дюймов (автомобиль или пикап)
Длина: 45 футов (автомобиль или пикап)
Вес: разрешенный
Разрешается транспортным средствам с лезвиями снегоочистителя шириной до 10 футов в период с 1 октября по 1 апреля. См. Закон штата Миннесота 169..86, подраздел 1b для юридических требований.
Плата: $60
Ширина: 10 футов
Высота: 13 футов-6 дюймов
Длина: 45 футов
Вес: разрешенный
Разрешается 10-процентное превышение разрешенного веса на автомагистралях между штатами. Разрешение не требуется для 10-процентного увеличения на автомагистралях Миннесоты и США. Сроки зимнего увеличения веса варьируются в зависимости от индекса промерзания. См. Статут Миннесоты 169..86, подраздел 1a для юридических требований.
Плата: $60
Ширина: 8 футов-6 дюймов
Высота: 13 футов-6 дюймов
Длина: 45-футовый грузовик или 75-футовый комбо
Вес: на 10% больше допустимого веса
Мультипоездка
Негабарит
Это разрешение действительно в течение 60 дней и выдается для одинаковых грузов (тот же продукт, вес и размеры), перевозимых по определенному/указанному маршруту с одной и той же силовой установкой. См. Статут Миннесоты 169..86, подраздел 5(b) для юридических требований. Требуется утверждение маршрута.
Плата: $36
Ширина: Варьируется
Высота: Варьируется
Длина: Варьируется
Вес: разрешенный
Слишком большой и/или слишком большой вес
Плата: 36 долларов США + Плата за оценку ущерба, умноженная на количество предполагаемых перемещений.
Ширина: Варьируется
Высота: Варьируется
Длина: Варьируется
Вес: Варьируется
Годовой график избыточного веса
Полная масса автомобиля (фунты) Стоимость
90 000 или меньше 200 долларов
90 001 – 100 000 300 долларов
100 001 – 110 000 400 долларов
110 001 – 120 000 500 долларов
120 001 – 130 000 600 долларов
130 001 – 140 000 700 долларов
140 001 – 145 000 800 $
145 001 – 155 000 900 $
Машинное обучение объединяет геномные сигнатуры для подклассификации за пределами первичного и вторичного острого миелоидного лейкоза
Сохранить цитату в файл
Формат: Резюме (текст) PubMedPMIDAbstract (текст) CSV
Добавить в коллекции
Создать новую коллекцию
Добавить в существующую коллекцию
Назовите свою коллекцию:
Имя должно содержать менее 100 символов
Выберите коллекцию:
Не удалось загрузить вашу коллекцию из-за ошибки
Повторите попытку
Добавить в мою библиографию
Моя библиография
904:30
Не удалось загрузить делегатов из-за ошибки
Повторите попытку
Ваш сохраненный поиск
Название сохраненного поиска:
Условия поиска:
Тестовые условия поиска
Эл. адрес: (изменить)
Который день? Первое воскресеньеПервый понедельникПервый вторникПервая средаПервый четвергПервая пятницаПервая субботаПервый деньПервый будний день
Который день? воскресеньепонедельниквторниксредачетвергпятницасуббота
Формат отчета: SummarySummary (text)AbstractAbstract (text)PubMed
Отправить максимум: 1 шт. 5 шт. 10 шт. 20 шт. 50 шт. 100 шт. 200 шт.
Отправить, даже если нет новых результатов
Необязательный текст в электронном письме:
Создайте файл для внешнего программного обеспечения для управления цитированием
Многоцентровое исследование
. 2021 11 ноября; 138 (19): 1885-1895.
doi: 10. 1182/blod.2020010603.
Хасан Авада ¹ , Арда Дурмаз ¹ , Кармело Гурнари ¹ , Ашвин Киштагари ¹ , Маня Меггендорфер ² , Кассандра М. Керр ¹ , Теодора Кузманович ¹ , Джибран Дуррани ¹ , Джейкоб Шрив ¹ , Ясунобу Нагата ¹ , Томаш Радивоевич ³ , Анджали С Адвани ⁴ г., Фархад Раванди ^{г.
5} , Хетти Э. Каррауэй ⁴ , Азиз Нажа ^{4
6} , Клаудия Хаферлах ² , Йоген Сонтарараджа ^{1
4} , Джейкоб Скотт ¹ , Валерия Висконте ¹ , Акоп Кантарджян ⁵ , Тапан Кадия ⁵ , Миккаэль А. Секерес ^{1
4} , Торстен Хаферлах ² , Ярослав П Мачеевский ^{1
4}
Принадлежности
¹ Отдел трансляционных гематологических и онкологических исследований, Институт рака Тауссига, Кливлендская клиника, Кливленд, Огайо.
² Мюнхенская лейкемическая лаборатория, Мюнхен, Германия.
³ Департамент количественных медицинских наук, Кливлендская клиника, Кливленд, Огайо.
⁴ Программа по борьбе с лейкемией, отделение гематологии и медицинской онкологии, Институт рака Тауссига, Кливлендская клиника, Кливленд, Огайо.
⁵ Отделение лейкемии Техасского университета Онкологический центр им. М. Д. Андерсона, Хьюстон, Техас; а также.
⁶ Центр клинического искусственного интеллекта, Кливлендская клиника, Кливленд, Огайо.
PMID: 34075412
PMCID: PMC8767789
DOI: 10.1182/кровь.2020010603
Бесплатная статья ЧВК
Многоцентровое исследование
Hassan Awada et al. Кровь. 2021 .
Бесплатная статья ЧВК
. 2021 11 ноября; 138 (19): 1885-1895.
doi: 10.1182/blod.2020010603.
Авторы
Хасан Авада ¹ , Арда Дурмаз ¹ , Кармело Гурнари ¹ , Ашвин Киштагари ¹ , Маня Меггендорфер ² , Кассандра М. Керр ¹ , Теодора Кузманович ¹ г., Джибран Дуррани ^{г.
1} , Джейкоб Шрив ¹ , Ясунобу Нагата ¹ , Томаш Радивоевич ³ , Анджали С Адвани ⁴ , Фархад Раванди ⁵ , Хетти Э. Каррауэй ⁴ , Азиз Нажа ^{4
6} г., Клаудия Хаферлах ^{г.
2} , Йоген Сонтарараджа ^{1
4} , Джейкоб Скотт ¹ , Валерия Висконте ¹ , Акоп Кантарджян ⁵ , Тапан Кадия ⁵ , Миккаэль А. Секерес ^{1
4} , Торстен Хаферлах ² , Ярослав П Мачеевский ^{1
4}
Принадлежности
¹ Отдел трансляционной гематологии и онкологических исследований, Институт рака Тауссига, Кливлендская клиника, Кливленд, Огайо.
² Мюнхенская лейкемическая лаборатория, Мюнхен, Германия.
³ Департамент количественных медицинских наук, Кливлендская клиника, Кливленд, Огайо.
⁴ Программа по борьбе с лейкемией, отделение гематологии и медицинской онкологии, Институт рака Тауссига, Кливлендская клиника, Кливленд, Огайо.
⁵ Отделение лейкемии Техасского университета Онкологический центр им. М. Д. Андерсона, Хьюстон, Техас; а также.
⁶ Центр клинического искусственного интеллекта, Кливлендская клиника, Кливленд, Огайо.
PMID: 34075412
PMCID: PMC8767789
DOI: 10. 1182/кровь.2020010603
Абстрактный
Хотя геномные изменения определяют патогенез острого миелоидного лейкоза (ОМЛ), традиционные классификации в значительной степени основаны на морфологии, а прототипические генетические очаги-основатели определяют лишь небольшую часть пациентов с ОМЛ. Было показано, что историческое подразделение на первичный/de novo ОМЛ и вторичный ОМЛ в различной степени коррелирует с генетическими моделями. Комбинаторная сложность и гетерогенность геномной архитектуры ОМЛ, возможно, до сих пор препятствовали подклассификации на основе генома для выявления отдельных молекулярно определенных подтипов, более отражающих общий патогенез. Мы объединили данные цитогенетики и секвенирования генов из многоцентровой когорты из 6788 пациентов с ОМЛ, которые были проанализированы с использованием стандартных методов и методов машинного обучения, чтобы создать новую молекулярную подклассификацию ОМЛ с биологическими коррелятами, соответствующими основному патогенезу. Стандартный контролируемый анализ привел к умеренной точности перекрестной проверки при попытке использовать молекулярные паттерны для прогнозирования традиционных патоморфологических классификаций ОМЛ. Мы провели неконтролируемый анализ, применив байесовский метод латентного класса, который идентифицировал 4 уникальных геномных кластера с разными прогнозами. Были извлечены инвариантные геномные признаки, управляющие каждым кластером, и в результате было получено 9Точность перекрестной проверки 7% при использовании для геномной подклассификации. Подклассы ОМЛ, определяемые молекулярными признаками, перекрывают текущие патоморфологические и клинически определенные подтипы ОМЛ. Мы внутренне и внешне подтвердили наши результаты и предоставили открытую схему молекулярной классификации для пациентов с ОМЛ. Хотя гетерогенность, присущая геномным изменениям у почти 7000 пациентов с ОМЛ, была слишком велика для традиционных методов прогнозирования, методы машинного обучения позволили определить новые геномные подклассы ОМЛ, что указывает на то, что традиционные патоморфологические определения могут в меньшей степени отражать перекрывающийся патогенез.
© 2021 Американское общество гематологов.
Цифры

Графический реферат

Графический реферат

графическая абстракция

Рисунок 1.

Исходы выживания и мутационный ландшафт…

Рисунок 1.

Исходы выживания и мутационный ландшафт pAML по сравнению с sAML. (A-C) Кривые выживания Каплана-Мейера…
Фигура 1.
Исходы выживания и мутационный ландшафт pAML по сравнению с sAML. (A-C) Кривые выживаемости Каплана-Мейера pAML по сравнению с sAML (A), NK-pAML по сравнению с NK-sAML (B) и AK-pAML по сравнению с AK-sAML (C). (D) Гистограмма, показывающая частоту (процент) соматических мутаций в pAML по сравнению с sAML. (EF) Лесные графики, представляющие одномерную логистическую регрессию и анализ MLR, показывающие отношение шансов (OR; в логарифмической шкале) ассоциации соматических мутаций в pAML и sAML, соответственно. (G) Лесные графики, представляющие одномерные анализы, показывающие ОШ (в логарифмической шкале) ассоциации доминантных/наследственных и вторичных/субклональных соматических мутаций в pAML и sAML соответственно. Уровни статистической значимости, обозначенные зеленым, оранжевым и черным цветом ( P < 0,0001, P < 0,05 и P > 0,05 соответственно) были получены с помощью точного критерия Фишера. (H) Гистограмма, показывающая среднюю прогностическую эффективность (∽0,74) MLR с использованием области перекрестной проверки под кривой (т. е. мы правильно предсказали классификацию pAML и sAML примерно в 74% случаев ОМЛ в нашей когорте, используя различные геномные характеристики каждого подвида). нс, не имеет значения.

Рисунок 2.

Новые геномные кластеры (ГК)…

Рисунок 2.

Новые геномные кластеры (ГК) ОМЛ, выявленные в результате неконтролируемого анализа. (A) Матрица консенсуса…
Фигура 2.
Новые геномные кластеры (ГК) ОМЛ, выявленные в результате неконтролируемого анализа. (A) Матрица консенсуса, созданная путем применения анализа латентного класса к 1000 подвыборкам, представляющим частоту двух наблюдений, объединенных в одну группу. (B) Анализ Каплана-Мейера, показывающий общую выживаемость (ОВ; в месяцах) для каждого GC (от GC-1 до GC-4). (C) Круговые диаграммы, показывающие процент случаев, относящихся к каждому GC (от GC-1 до GC-4) в pAML (слева) и sAML (справа). (D) Гистограмма, показывающая частоту pAML и sAML в GCs после нормализации образцов путем начальной загрузки. (E) график выбора гиперпараметров для моделирования RF; точность перекрестной проверки (CVA) показана на оси Y. Насыщение CVA на этом графике указывает на то, что 3 переменных достаточно для достижения максимальной точности ∼0,9.7 (т. е. эта модель правильно определяет прогноз примерно для 97% случаев ОМЛ в нашей когорте с использованием соответствующих геномных признаков).

Рисунок 3.

Инвариантные геномные особенности, определяющие каждый…

Рисунок 3.

Инвариантные геномные особенности, управляющие каждой геномной группой. Гистограммы, представляющие мутационные профили…
Рисунок 3.
Инвариантные геномные особенности, управляющие каждой геномной группой. Гистограммы, представляющие мутационные профили GC-1 (A), GC-2 (B), GC-3 (C) и GC-4 (D) и их важность. Красные звездочки обозначают наиболее важные геномные признаки, основанные на произвольном пороге важности среднего снижения точности ≥0,01. Кроме того, справа от гистограмм показаны круговые диаграммы, показывающие попарное совпадение мутаций во всех GC. Цвета цирковых диаграмм соответствуют GC. Процент совпадения мутаций первого и второго генов представлен интенсивностью цвета ленты, соединяющей оба гена.

Рисунок 4.

Проверка модели и единый ресурс…

Рисунок 4.

Проверка модели и унифицированный указатель ресурсов. (A-D) Анализ выживаемости Каплана-Мейера (время в месяцах)…
Рисунок 4.
Проверка модели и унифицированный указатель ресурсов. (AD) Анализ выживаемости Каплана-Мейера (время в месяцах) для внешней проверки модели с использованием внешних данных из Онкологического центра им. М. Д. Андерсона (MDACC) по сравнению с исходными данными для каждого кластера: GC-1 (A), GC- 2 (B), GC-3 (C) и GC-4 (D). (E) Скриншот интерфейса веб-сайта для нашей модели.
См. это изображение и информацию об авторских правах в PMC
Похожие статьи
Острый миелоидный лейкоз у пожилых людей: оценка множественной лекарственной устойчивости (MDR1) и цитогенетика позволяют выделить биологические подгруппы с заметно отличающимся ответом на стандартную химиотерапию. Исследование Southwest Oncology Group.
Лейт С.П., Копецки К.Дж., Годвин Дж., МакКоннелл Т., Словак М.Л., Чен И.М., Хед Д.Р., Аппельбаум Ф.Р., Уиллман С.Л. Лейт С.П. и др. Кровь. 1997 г., 1 мая; 89 (9): 3323-9. Кровь. 1997. PMID:
38 Клиническое испытание.
Генетическое прогнозирование острого миелоидного лейкоза на основе машинного обучения с помощью RUNX1-RUNX1T1 .
Шейх А.Ф., Какирде С., Дхамне С., Бханше П., Джоши С., Чаудхари С., Чаттерджи Г., Тембхаре П., Прасад М., Рой Мулик Н., Гокарн А., Бонда А., Наяк Л., Пунаткар С., Джайн Х., Багал Б. , Шетти Д., Сенгар М., Нарула Г., Хаттри Н., Банавали С., Гуджрал С., П. Г. С., Паткар Н. Шейх А.Ф. и др. Лейк-лимфома. 2020 дек;61(13):3154-3160. дои: 10.1080/10428194.2020.1798951. Epub 2020 5 августа. Лейк-лимфома. 2020. PMID: 32757686 Бесплатная статья ЧВК.
Профилирование экспрессии генов минимально дифференцированного острого миелоидного лейкоза: M0 представляет собой отдельный объект, подразделяемый по статусу мутации RUNX1.
Сильва Ф.П., Swagemakers SM, Erpelinck-Verschueren C, Wouters BJ, Delwel R, Vrieling H, van der Spek P, Valk PJ, Giphart-Gassler M. Сильва Ф.П. и др. Кровь. 2009 г.1 октября; 114 (14): 3001-7. doi: 10.1182/blood-2009-03-211334. Epub 2009 7 августа. Кровь. 2009. PMID: 19666867
Молекулярная классификация и прогноз у молодых взрослых с острым миелоидным лейкозом и цитогенетикой промежуточного риска, получавших или не получавших гемтузумаб озогамицин: окончательные результаты исследования острого миелоидного лейкоза GOELAMS/FILO 2006 — промежуточный риск.
Бувье А. , Амель Дж. Ф., Делоне Дж., Делабес Э., Дюма П. Ю., Леду М. П., Петерлин П., Люке И., Рот Гупен Г., Булабуа К. Э., Гальего Эрнанц М. П., Гильерм Г., Гиз Р., Хичери И., Симанд С., Химберлин С, Юно-Берже М., Бернар М., Журдан Э., Кайо Д., Дорво В., Тавернье Э., Дагиндау Э., Банос А., Охеда-Урибе М., Гьян Э., Алексис М., Маролло Дж. П., Турлюр П., Бускари Д., Умбрехт С. , Зеражи Х., Бене М.С., Пинье А., Карре М., Ифра Н., Бланше О., Вей Н., Реше С., Корниле-Лефевр П.; Французская инновационная организация по борьбе с лейкемией. Бувье А. и др. Евр Дж Гематол. 2021 июль; 107 (1): 111-121. doi: 10.1111/ejh.13626. Epub 2021 18 апр. Евр Дж Гематол. 2021. PMID: 33765335 Клиническое испытание.
Перспектива подхода к молекулярной диагностике острого миелоидного лейкоза и миелодиспластических синдромов в эпоху секвенирования нового поколения.
Кольманн А. , Бахер У., Шнитгер С., Хаферлах Т. Кольманн А. и соавт. Лейк-лимфома. 2014 авг;55(8):1725-34. дои: 10.3109/10428194.2013.856427. Epub 2014, 14 февраля. Лейк-лимфома. 2014. PMID: 24144312 Обзор.
Посмотреть все похожие статьи
Цитируется
В центре внимания острый миелоидный лейкоз промежуточного риска: обновления подклассов и терапевтические проблемы.
Авада Х., Мустафа Али М.К., Тапа Б., Авада Х., Сеймур Л., Лю Л., Гурнари С., Киштагари А., Ван Э., Бэр М.Р. Авада Х. и др. Раков (Базель). 2022 авг. 28;14(17):4166. doi: 10.3390/раки14174166. Раков (Базель). 2022. PMID: 36077703 Бесплатная статья ЧВК. Обзор.
Противолейкозный эффект аскорбиновой кислоты: от прооксидантного потенциала к эпигенетической роли в остром миелоидном лейкозе.
Травальини С., Гурнари С., Антонелли С., Сильвестрини Г., Ногера Н.И., Оттоне Т., Восо М.Т. Травальини С. и соавт. Front Cell Dev Biol. 2022 июл 22;10:930205. doi: 10.3389/fcell.2022.930205. Электронная коллекция 2022. Front Cell Dev Biol. 2022. PMID: 35938170 Бесплатная статья ЧВК. Обзор.
Обучение с подкреплением для прецизионной онкологии.
Эккардт Дж. Н., Вендт К., Борнхойзер М., Миддеке Дж. М. Эккардт Дж. Н. и соавт. Раков (Базель). 2021 15 сентября; 13 (18): 4624. doi: 10.3390/раки13184624. Раков (Базель). 2021. PMID: 34572853 Бесплатная статья ЧВК. Обзор.
Как улучшить прогноз при остром миелоидном лейкозе с помощью CBFB-MYh21 Fusion Transcript: внимание к роли мониторинга молекулярно-измеримых остаточных заболеваний (MRD).
Талами А., Беттелли Ф., Пиоли В., Джусти Д., Джилиоли А., Коласанте К., Галасси Л., Джубболини Р., Кателлани Х., Донателли Ф., Маффеи Р., Мартинелли С., Бароцци П., Потенца Л., Мараска Р., Тренти Т., Тальяфико Э., Комоли П., Луппи М., Форгьери Ф. Талами А. и др. Биомедицины. 2021 3 августа; 9 (8): 953. doi: 10.3390/биомедицины
53. Биомедицины. 2021. PMID: 34440157 Бесплатная статья ЧВК. Обзор.
Типы публикаций
термины MeSH
Полнотекстовые ссылки
Информационные системы Silverchair Бесплатная статья ЧВК
Укажите
Формат: ААД АПА МДА НЛМ
Отправить по телефону
18 Кодекс США § 1029 – Мошенничество и связанные с ним действия в отношении устройств доступа | Кодекс США | Закон США
Ссылки в тексте
Раздел 413 Закона о контролируемых веществах, упомянутый в подразд. (c)(2), относится к разделу 853 Раздела 21, Пищевые продукты и лекарства.
Закон о связи 1934 г., упомянутый в подразд. (e)(10), действует 19 июня., 1934, гл. 652, 48 стат. 1964 г., с поправками. Раздел III Закона обычно относится к подразделу III (§301 и далее) главы 5 Раздела 47 «Телекоммуникации». Полную классификацию настоящего Закона и Кодекса см. в разделе 609 раздела 47 и в таблицах.
Поправки
2015 — пп. (час). Паб. L. 114–113 заменил «название, если преступление связано с устройством доступа, выпущенным, принадлежащим, управляемым или контролируемым финансовым учреждением, эмитентом счета, членом системы кредитных карт или другим юридическим лицом, организованным в соответствии с законодательством Соединенных Штатов, или любым другим штата, округа Колумбия или другой территории Соединенных Штатов». за «название если—
«(1) преступление связано с устройством доступа, выпущенным, принадлежащим, управляемым или контролируемым финансовым учреждением, эмитентом счета, участником системы кредитных карт или другим юридическим лицом в пределах юрисдикции Соединенных Штатов; и
«(2) лицо перевозит, доставляет, перевозит, передает в или через или иным образом хранит, секретит или удерживает в пределах юрисдикции Соединенных Штатов любые предметы, используемые для содействия в совершении преступления или доходов. такого преступления или имущества, полученного в результате него».
2002 — Подразд. (с)(1)(А)(ii). Паб. L. 107–273, §4002(b)(11)(A), заменено «(9)» на «(9)».
Подразд. (е)(8). Паб. L. 107–273, §4002(b)(11)(B), в конце вставлена точка с запятой.
2001 — Подразд. (час). Паб. L. 107–56 добавлен пп. (час).
1998 — пп. (а)(8)-(10). Паб. L. 105–172, §2(a), добавлены пп. (8) и (9), переименованный в прежний пар. (9) как (10), и вычеркнут прежний абз. (8) который гласит: «сознательно и с намерением обманным путем использует, производит, продает, контролирует или хранит или владеет—
«(А) сканирующий приемник; или
«(B) аппаратное или программное обеспечение, используемое для изменения или модификации телекоммуникационных инструментов для получения несанкционированного доступа к телекоммуникационным услугам, или».
Подразд. (б)(1). Паб. Законодательство L. 105–172, §2(b)(2), слова «подлежат тем же наказаниям, которые предусмотрены за покушение на преступление» заменены на «наказаны в соответствии с пунктом (c) настоящего раздела».
Подразд. (с). Паб. L. 105–172, § 2 (b) (1), с поправками в пп. (с) вообще. До внесения поправок в пп. (c) гласит следующее: «Наказание за правонарушение, предусмотренное подразделом (a) или (b)(1) настоящей статьи, —
«(1) штраф в соответствии с этим разделом или двойная сумма, полученная в результате преступления, в зависимости от того, что больше, или тюремное заключение на срок не более десяти лет, или и то, и другое, в случае преступления, предусмотренного подразделом (а) (2) , (3), (5), (6), (7), (8) или (9) этой статьи, которые не имеют место после осуждения за другое преступление в соответствии с любой из этих частей, или попытки совершить преступление наказывается в соответствии с настоящим пунктом;
«(2) штраф в соответствии с этим разделом или двойная сумма, полученная в результате правонарушения, в зависимости от того, что больше, или тюремное заключение на срок не более пятнадцати лет, или и то, и другое в случае правонарушения, предусмотренного подразделом (а)(1) , (4), (5), (6), (7) или (8) настоящего параграфа, если это не происходит после осуждения за другое правонарушение в соответствии с таким подразделом или попытки совершить правонарушение, наказуемое в соответствии с настоящим параграфом ; и
«(3) штраф в соответствии с этим разделом или двойная сумма, полученная в результате преступления, в зависимости от того, что больше, или тюремное заключение на срок не более двадцати лет, или и то, и другое, в случае преступления, предусмотренного подразделом (а) этой статьи. которое происходит после осуждения за другое преступление, предусмотренное таким подразделом, или попытки совершить преступление, наказуемое в соответствии с настоящим параграфом».
Подразд. (е)(8). Паб. L. 105–172, §2(c), добавлено «или для перехвата электронного серийного номера, мобильного идентификационного номера или другого идентификатора любой телекоммуникационной услуги, оборудования или инструмента» до окончания периода.
Подразд. (е)(9)-(11). Паб. L. 105–172, §2(d)(2), добавлены пп. (9) – (11).
Подразд. (грамм). Паб. L. 105–172, §2(d)(1), добавлен пп. (грамм).
1996 г. — Подразд. (а)(5). Паб. L. 104–294, §601(l)(1)(A), переименованный пункт. (5), в отношении инструментов, которые были модифицированы или изменены для получения несанкционированного доступа к телекоммуникационным услугам, как (7).
Подразд. (а)(6). Паб. L. 104–294, §601(l)(1)(C), в пар. (6) в отношении предложений, зачеркнуто «или» в конце.
Опубл. L. 104–294, §601(l)(1)(A), переименованный пункт. (6), в отношении сканирующих приемников или другого оборудования или программного обеспечения, используемого для получения несанкционированного доступа к телекоммуникационным услугам, как (8).
Подразд. (а)(7). Паб. L. 104–294, §601(l)(1)(A), (C), переименованный пункт. (5) в отношении инструментов, которые были модифицированы или изменены для получения несанкционированного доступа к телекоммуникационным услугам, как (7), и вычеркнуто «или» в конце. Пар. переведены, чтобы появиться в порядке номеров, чтобы отразить вероятное намерение Конгресса. Бывший пар. (7) переназначен (9).
Опубл. L. 104–294, §601(l)(1)(B), переименованный пункт. (7) как (9).
Подразд. (а)(8). Паб. L. 104–294, §601(l)(1)(A), (D), переименованный пункт. (6), относящийся к сканирующим приемникам или другому аппаратному или программному обеспечению, используемому для получения несанкционированного доступа к телекоммуникационным услугам, как (8) и вставленному «или» в конце. Пар. переведены, чтобы появиться в порядке номеров, чтобы отразить вероятное намерение Конгресса.
Подразд. (а)(9). Паб. L. 104–294, §601(l)(1)(B), переименованный пункт. (7) как (9).
Подразд. (с)(1). Паб. L. 104–294, §601(l)(3)(A), заменены «(7), (8) или (9)» на «или (7)».
Подразд. (с)(2). Паб. L. 104–294, §601(l)(3)(B), заменены «(6), (7) или (8)» на «или (6)».
Подразд. (д)(7), (8). Паб. L. 104–294, §601(l)(2), переименованный пункт. (7), определяя «сканирующий приемник» как (8).
1994 — пп. (а)(3). Паб. L. 103–322, §250007(1)(A) и Pub. L. 103–414, §206(a)(1), с поправками в абз. (3) то же самое, вычеркнув «или» в конце.
Подразд. (а)(5). Паб. L. 103–414, §206(a)(2), добавлен пар. (5) в отношении инструментов, которые были модифицированы или изменены для несанкционированного использования телекоммуникационных услуг.
Опубл. L. 103–322, §250007(1)(B), добавлен пар. (5) в отношении транзакций, связанных с использованием устройств доступа, выданных лицам, не являющимся пользователем.
Подразд. (а)(6). Паб. L. 103–414, §206(a)(2), добавлен пар. (6) в отношении сканирующих приемников или другого аппаратного или программного обеспечения, используемого для получения несанкционированного доступа к телекоммуникационным услугам.
Опубл. L. 103–322, §250007(1)(B), добавлен пар. (6) в отношении запросов, которые предлагают устройства доступа или информацию об устройствах доступа.
Подразд. (а)(7). Паб. L. 103–322, §250007(1)(B), добавлен пар. (7).
Подразд. (с)(1). Паб. Законодательство L. 103–322, §330016(2)(I), вместо «штрафа в соответствии с этим разделом или в двойном размере суммы, полученной в результате правонарушения, в зависимости от того, что больше, или в виде тюремного заключения» на «штраф в размере не более 10 000 долларов США или в двойном размере». стоимость, полученная в результате преступления или лишения свободы».
Опубл. L. 103–322, §250007(2), заменено «(a)(2), (3), (5), (6) или (7) на «(a)(2) или (a) (3)».
Подразд. (с)(2). Паб. L. 103–414, §206(b), заменено «(a)(1), (4), (5) или (6) на «(a)(1) или (a)(4)». .
Опубл. Законодательство L. 103–322, §330016(2)(I), вместо «штрафа в соответствии с этим разделом или в двойном размере суммы, полученной в результате правонарушения, в зависимости от того, что больше, или в виде тюремного заключения» на «штраф в размере не более 50 000 долларов США или в двойном размере». стоимость, полученная в результате преступления или лишения свободы».
Подразд. (с)(3). Паб. Законодательство L. 103–322, §330016(2)(I), вместо «штрафа в соответствии с этим разделом или в двойном размере суммы, полученной в результате правонарушения, в зависимости от того, что больше, или в виде тюремного заключения» на «штраф в размере не более 100 000 долларов США или в двойном размере». стоимость, полученная в результате преступления или лишения свободы».
Подразд. (е)(1). Паб. Законодательство L. 103–414, §206(c)(1), вставлено «электронный серийный номер, мобильный идентификационный номер, личный идентификационный номер или идентификатор другой телекоммуникационной услуги, оборудования или инструмента» после «номер счета».
Подразд. (д)(5), (6). Паб. L. 103–322, §250007(3)(A), (B) и Pub. L. 103–414, §206(c)(2), (3), с поправками в пп. (e) аналогично, вычеркнув «и» в конце абз. (5) и заменив «; и» для периода на конец абз. (6).
Подразд. (е)(7). Паб. L. 103–414, §206(c)(4), добавлен пар. (7) определение «сканирующего приемника».
Опубл. L. 103–322, §250007(3)(C), добавлен пар. (7) определение «члена системы кредитных карт».
1990 — Подразд. (е). Паб. L. 101–647 добавлен в конце: «Для целей настоящего подраздела термин «штат» включает штат Соединенных Штатов, округ Колумбия и любое содружество, территорию или владение Соединенных Штатов».
1986 — Подразд. (е). Паб. L. 99–646, предписывающий этот подразд. (f) внести поправки путем замены «глава 224 настоящего раздела» на «раздел V Закона о борьбе с организованной преступностью от 1970 г. (прим. 18 Свода законов США, пред. 3481)» путем замены «раздела V Закона о борьбе с организованной преступностью». Закон 1970 г.) 18 U.

Полная масса автомобиля (фунты)	Стоимость
90 000 или меньше	200 долларов
90 001 – 100 000	300 долларов
100 001 – 110 000	400 долларов
110 001 – 120 000	500 долларов
120 001 – 130 000	600 долларов
130 001 – 140 000	700 долларов
140 001 – 145 000	800 $
145 001 – 155 000	900 $
