Станок сверлильный нс 12 м: НС-12 станок сверлильный настольный. Паспорт, схемы, характеристики, описание
alexxlab | 24.05.2023 | 0 | Разное
Станок нс-12 сверлильный | Festima.Ru
Товары для дома
Таблица Список Лента

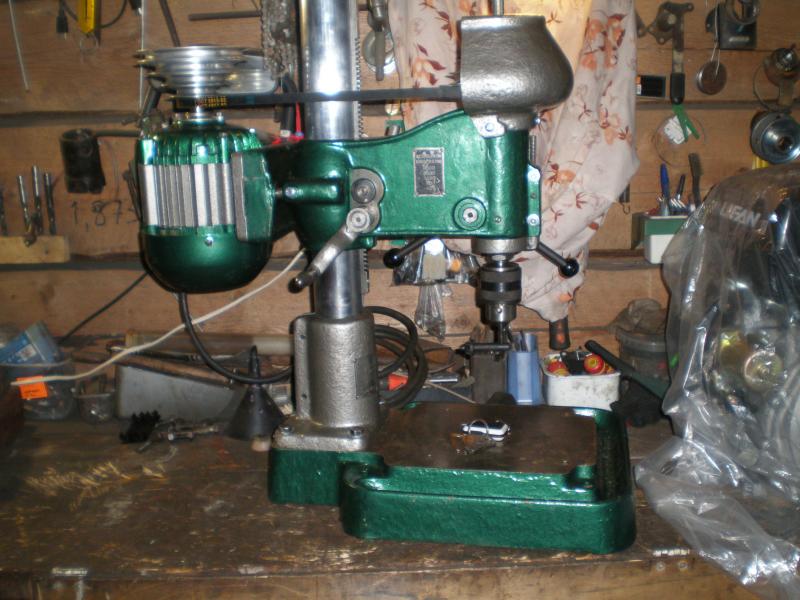

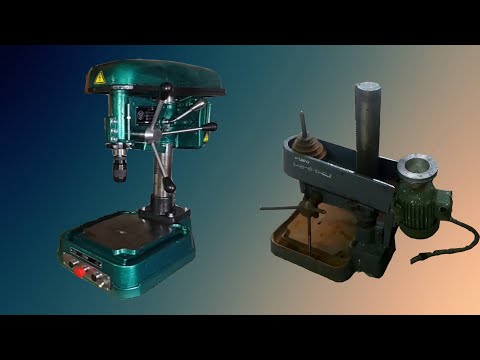

Станок НС-12. Мотор рабочий. нужен небольшой ремонт
Мы нашли это объявление 4 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений
Перейти к объявлению
Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам
Комментарий
Показать оригинал
Еще объявления

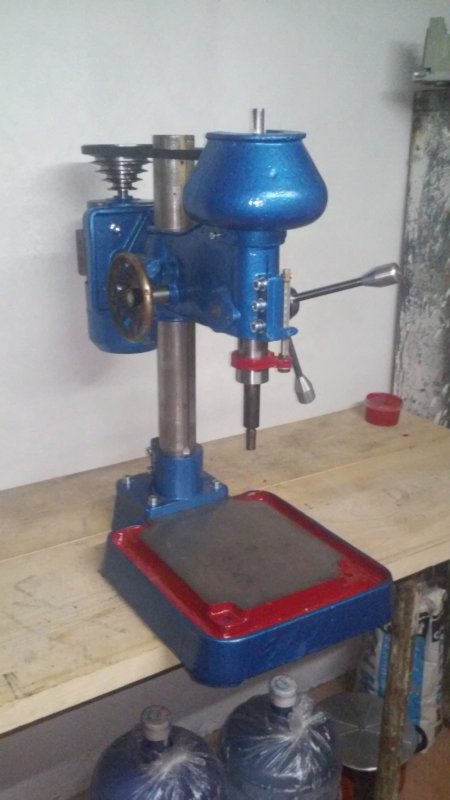

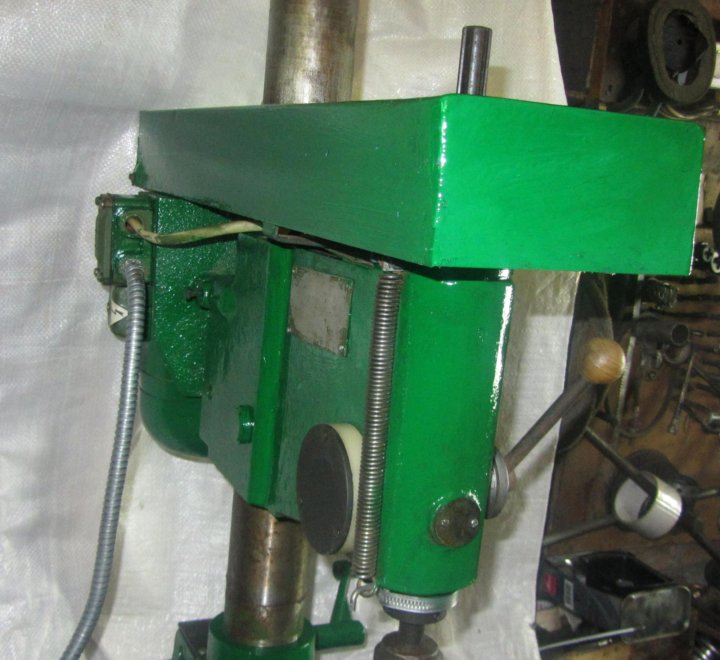

Сверлильный станок НС 12 состояние на фото кто шарит тот поймёт ,после рестоврации все подшипники новые работает отлично торг есть доставка по городу бесплатно кто хочет дешевле на авито полно станков этой же модели .
Ремонт и строительство
22 дня назад Источник
Сверлильный станок 2м112 ❗❗В отличном состоянии, полностью обслужен, 380V ПИШИТЕ ДЛЯ ПРИОБРЕТЕНИЯ СТАНКА. 🟢Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов – дерево, пластик диаметром сверления не более 12 мм. 🟢Станок 2М112 позволяет выполнять следующие сверлильные операции: — сверление — рассверливание, растачивание — зенкерование 🟢Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производства. 🟢Отсчет глубины сверления осуществляется по круговому лимбу штурвала. Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя. 🟢Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. 🟢Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе. ________________________________ Есть возможность доставки. Самовывоз из г. Домодедово Московской области. ________________________________ 🧡СОХРАНИТЕ ОБЪЯВЛЕНИЕ В ИЗБРАННОЕ ЧТО БЫ НЕ ПОТЕРЯТЬ.
Ремонт и строительство
24 дня назад Источник
В наличии только то что на фото.
Ремонт и строительство
месяц назад Источник
В рабочем состоянии. 380 В. Без торга!
Ремонт и строительство
месяц назад Источник
Пресс гидравлический П6334 1978 год Токарно-винторезный 1м63 Тбилиси РМЦ 1500 Токарно-винторезный 16К20 кап.ремонт 1К62, 1к62Д, 1В62Г , 16е16кп, 16Д25 Токарно-винторезный 16Б16КП кап.ремонт Токарно-винторезный Б16Д25 кап.ремонт Токарно-винторезный 1В62Г Станок алмазно-расточной) 2е78пн Настольно-сверлильный 2м112, НС-12 Станок вертикально-сверлильный 2с132 бу Универсально-заточной 3м642 Универсально-заточной 3Д642Е Универсально-заточной 3Д641Е Бесцентровошлифовальный 3м184 Плоскошлифовальный 3Г71М 3Б634 бу в хорошем состоянии Станок профилешлифовальный С-827 Фрезерный широкоуниверсальный 6р83ш Вертикально-фрезерный 6М13П Долбежный 7а420 Станок ножовочно-отрезной 8720 Пресс-ножницы НВ5222 Ножницы листовые кривошипные НА3118 Ножницы гильотинные НГ 16 Ножницы гильотинные НА3218 Полуавтомат профиленакатный двухроликовый А9518А Ножницы пневматические 2*700 мм Пресс гидравлический П6330 1970 Пресс гидравлический П6330 1985
Ремонт и строительство
2 месяца назад Источник
Полностью пескоструил ,красил . Заменены подшипники шпинделя на японские ,люфтов ноль. Установлен частотник на 220 вольт. В шпинделе конус 2. Патрон СССР в комплекте.
Ремонт и строительство
4 месяца назад Источник
В рабочем состоянии. 380в, переделан на 220в. Шпиндель перебран, проточен, новые подшипники. Биения нет. Установлены 2х координатные тиски. Требуется установка возвратной пружины. Готовил под покраску но так руки и не дошли.
Ремонт и строительство
5 месяцев назад Источник
С консервации Станок сверлильный настольный нс-12 м
Ремонт и строительство
5 месяцев назад Источник
Продаю излишки своего оборудования, что скопились за последние годы. Решил субботник провести. Вот список и цены: 1. Электроэрозионный станок 4Л723 Ф3А-02 (4л723 D3A-02) 2005г с ЧПУ Цена 205тр. 2.леточнопильный станок JET MBS-56CS цена 35тр. Станок в хорошем состоянии, нет электродвигателя. 2. Наждак , заточной станок 3б634 20тр. 3. Пресс гидравлический на усилие 12,5тн . младший брат окс-1671м или Р-337 , 2135-1М . вес пресса 500кг. Железо у него как у окс-1671м. У окс-1671м усилие в 40тн. Думаю если тут поменять гидроцилиндр на более мощный , то усилие можно поднять до 30тн. Отличный вариант гаражного пресса . У китайских электрогидравлических прессов весом 300кг, заявляемое усилие 50тн. Тут 500кг железа, можно спокойно 30-40тн усилие спокойной получить . Пресс с маслостанцией и электродигателем на 380 в. Цена 42тр. 4. Шпиндель от фрезерного станка по дереву. Для промышленных станков типа фсш или для самоделок.( Шпиндельный узел фрезерного деревообрабатывающего станка (типа фш или подобные) ) Цена 10тр. 5. Мотор-тестер для диагностики автомобилей . Мотортестер sun sca 3500 в комплекте с 4-х компонентный газоанализатор. Продаю легенду мотор тестеров конца 90х. Надо доводить до ума. Уже музейный экспонат.((( Брал себе, так руки и не дошли. Цена 23тр. 6. ВФГ от фрезерного станка.

Ремонт и строительство
5 месяцев назад Источник

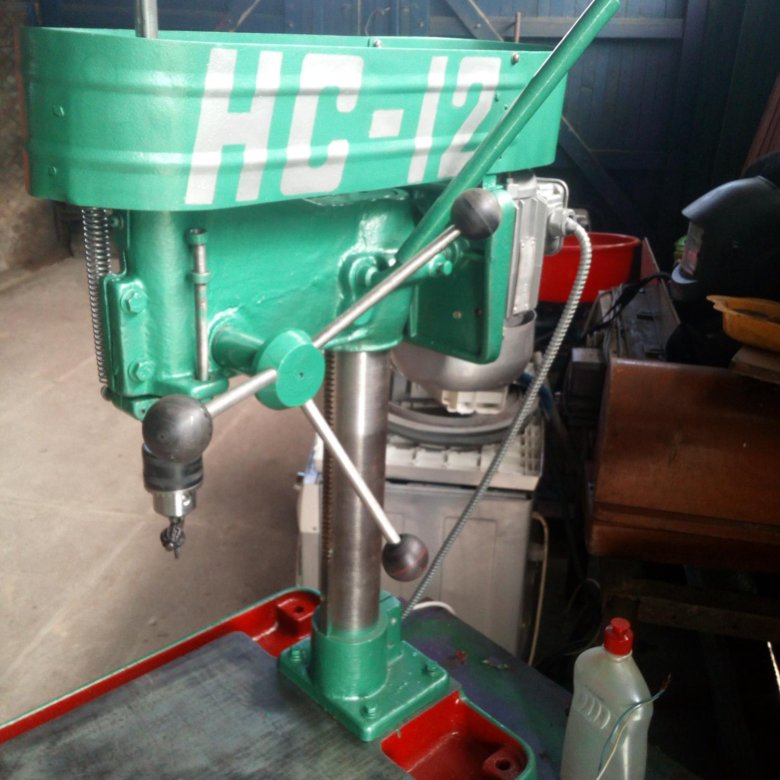

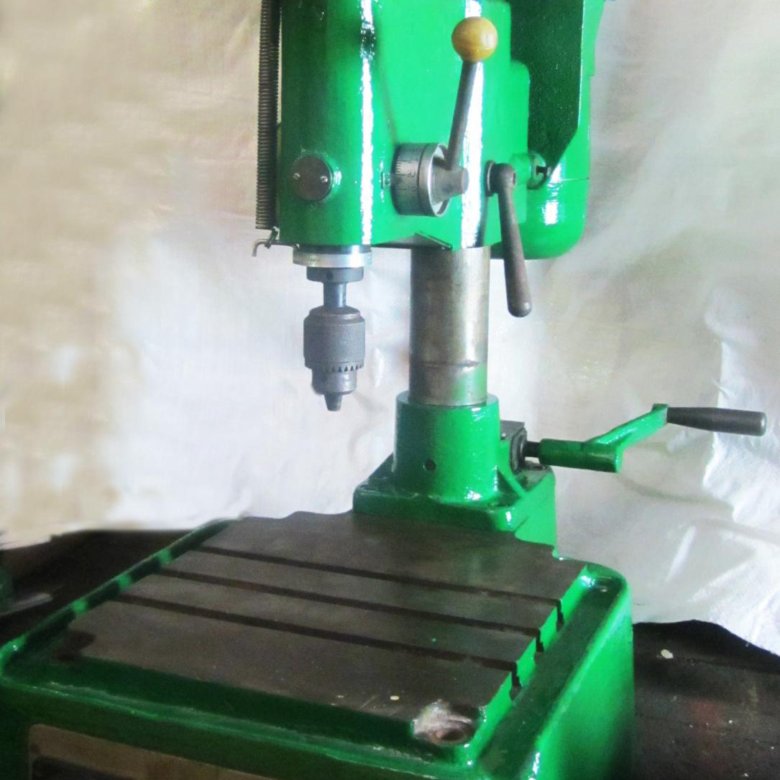

Продам сверлильный станок НС 12. Станок после восстановления. Поменяны все подшипники. Установлен новый Чешский электродвигатель 1.1 кВт 1430 об. Новый приводной ремень. Новая шлицевая втулка ведомого шкива. Новые конденсаторы и питающий кабель. Новый патрон. Новые направляющие мотрной плиты. Новый стяжной винт. Новый защитный кожух. Весь новый крепеж. Новые рукоятки. Новая возвратная пружина. Конус шпинделя шлифован. Биение 0.02 мм Стол шлифован. Станок работает от сети. 220В. Возможно подключение от 380В. Кому нужно, отпралю транспороной.
Ремонт и строительство
6 месяцев назад Источник
Малая продольная в сборе с резцедержателем для станков 16к25 16р25 мк6058 мк6056 . Состояние очень хорошее. Без трещин, без сколов. Геометрия не нарушена. Посадка ровная без износа и без задиров.
Ремонт и строительство
6 месяцев назад Источник
продаю сверлильный станок он похож на НС-12 станиной, похоже, его следующая модификация фото в объявлении моё состояние: кто-то до меня «догадался» его покрасить краской для стен. она прям облетает. где прошелся – слетела. но внешним видом я не занимался разбирал пиноль, менял и смазывал подшипники. немного бьет – нужно подтянуть конус. сразу не сделал нормально, т к нет магнитной стойки заменил патрон на быстрозажимной до 13 мм. СССР Ижевский, проверенный (он стоит около 2000) плюс к нему сверху на шпинделе выточил ручку для зажимания патрона установил на него кнопку-пускатель (отверстия были родные, ничего даже не сверлил) если будете его крепить, а не просто на стол ставить – отдам фланец для крепления
Ремонт и строительство
7 месяцев назад Источник
Новый сверлильный станок. Не использовался
Ремонт и строительство
7 месяцев назад Источник

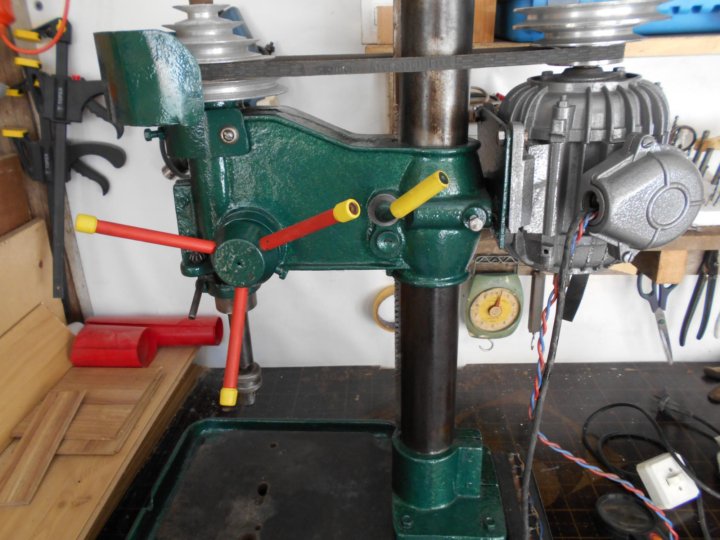

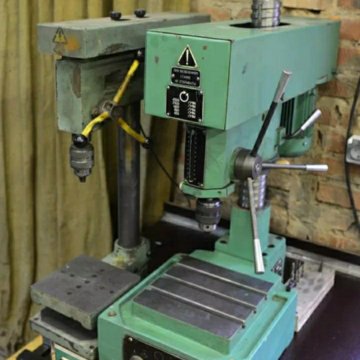

Станок сверлильный НС 12, производство СССР,отреставрированный,пиноль с регулировкой,конус шпинделя В18,новый патрон(1-16мм),пятиручьевые шкивы(450-900-1800-2400-4500 об/мин),подключение 380в,мощность 0,4квт,реверс.
Ремонт и строительство
7 месяцев назад Источник
Продам сверлильный станок, работает от сети 220в через конденсаторы (двигатель переподключен в треугольник). Биение шпинделя ЕСТЬ! При желании можно исправить тела хватает, Купил себе 2м112, этот продаю! Вопросы лучше в сообщениях.
Ремонт и строительство
7 месяцев назад Источник
Продам станок – бирки нет но судя по фоткам из сети это НС-12. Подключен к 380 – полностью рабочий.
Ремонт и строительство
7 месяцев назад Источник
Станок сверлильный нс 12
Ремонт и строительство
8 месяцев назад Источник

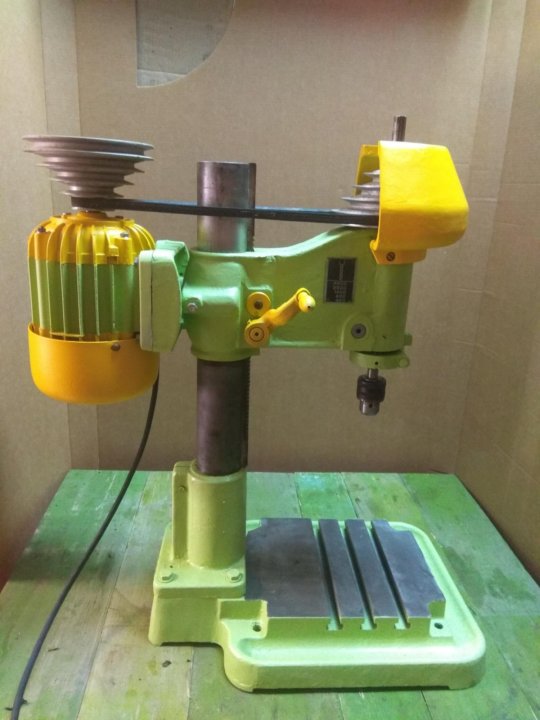

Продаётся настольно-сверлильный станок НС-12, после восстановительного ремонта, заменены подшипники шпинделя, установлена новая кнопка включения, смазаны подшипники электродвигателя, стол станка позволяет работать с СОЖ, так как по бокам имеются борта и есть сливная трубка, на фото она находится в верхнем положении, для транспортировки. В комплекте идёт ключ патрона(патрон советский). Новый ремень. Удобная ручка подъёма. Есть крепёжные отверстия по краям стола для фиксации. Продаётся как за наличный так и безналичный расчёт(ИП без НДС). Отправлю ТК в регионы. Также в продаже имеются станок токарный 1к625(рмц 1500), точильный станок(наждак), радиально сверлильный станок 2к52, и др. смотрите профиль.
Ремонт и строительство
8 месяцев назад Источник
Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности
Сверлильный станок НС-12
Ремонт и строительство
2 года назад Источник
Сверлильный станок НС 12 Возможно доставка
Ремонт и строительство
Москва3 года назад Источник
Станок сверлильный нс 12

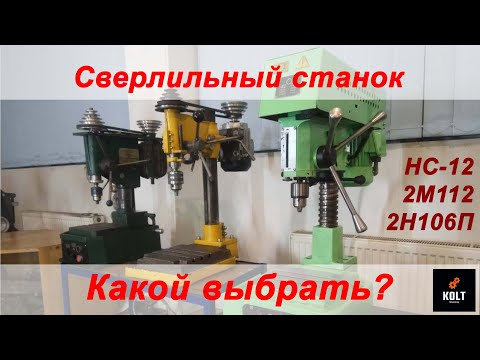

Сверлильный станок НС-12: технические характеристики
Сверлильный станок НС-12, конструкция которого была разработана инженерами Специального конструкторского бюро №3 в Одессе, выпускался в 1950–1970-х гг. несколькими предприятиями СССР, рядом ремесленных и технических училищ. Наряду с моделью НС-12 производили и ряд ее модифицированных версий (НС-12А, НС-12Б, НС-12М), устройство и комплектация которых незначительно отличались от характеристик базового оборудования.
Внешний вид сверлильного станка НС-12
Назначение станка модели НС-12
Сверлильный станок модели НС-12 относится к категории настольного оборудования. Это говорит о том, что он пригоден для обработки деталей небольшого размера. Соответствующие габариты и невысокая производительность станка делают возможным его применение в ремонтных цехах производственных предприятий и небольших мастерских, специализированных классах технических и общеобразовательных учебных заведений. Нередко можно встретить такое устройство и в оснащении домашних мастерских.
Длительный срок эксплуатации, легкость использования, технического обслуживания и ремонта станка НС-12 обеспечиваются простотой его конструкции. При сверлении на таком станке глухих отверстий их глубина может регулироваться по плоской шкале или специальному упору.
Технические параметры сверлильного станка НС-12 различных модификаций
Использование в сверлильном станке многоступенчатой ременной передачи позволяет получать пять различных скоростей вращения шпиндельного узла. Что важно, ремень переставляется на шкив другого диаметра просто и быстро благодаря специальному механизму натяжения ремней.
Технические возможности сверлильного станка модели НС-12 позволяют выполнять различные виды обработки заготовок из чугуна, стали, цветных металлов и неметаллических материалов:
- сверление и рассверливание отверстий;
- развертывание;
- зенкерование;
- нарезание внутренней резьбы.
Габаритные размеры и посадочные места (нажмите для увеличения)
Элементы конструкции оборудования
Конструкция сверлильного станка НС-12 включает в себя следующие элементы:
- плиту-основание;
- колонну;
- хобот, на котором смонтирована шпиндельная группа оборудования;
- электроаппаратуру.
Расположение составных частей станка
Колонна, которая устанавливается на плиту-основание, крепится на ней при помощи специального башмака. По периметру плиты-основания располагается специальный желоб для сбора охлаждающий жидкости. Из желоба жидкость сливается через нижнее отверстие, которое закрывается резьбовой пробкой. В том случае, если охлаждающая жидкость подается из централизованной сети, в сливное отверстие вворачивается ниппель, к которому подсоединяется резиновый шланг.
Внутренняя часть массивной плиты-основания используется для размещения понижающего трансформатора и корпуса пакетного выключателя, который отвечает за освещение зоны обработки. На передней части плиты смонтирована кнопочная станция, при помощи которой включается главный электродвигатель станка.

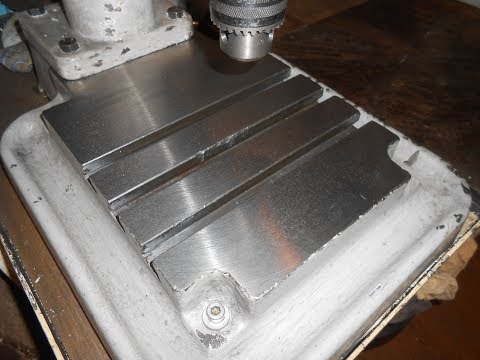

Рабочий стол и колонна для станка НС-12
Вертикальное перемещение хобота по колонне осуществляется за счет реечной передачи, состоящей из рейки, закрепленной на колонне, и шестерни, смонтированной в хоботе. Управляют таким перемещением при помощи рукоятки, жестко соединенной с шестерней. Среди органов управления сверлильным станком есть еще одна рукоятка, при помощи которой хобот фиксируют на требуемой высоте.
Шпиндельный узел смонтирован на хоботе, также здесь располагаются плита с закрепленным на ней электродвигателем и механизм для натяжения приводных ремней. Сам шпиндель устанавливается в гильзе (пиноли) станка, которая может перемещаться в вертикальном направлении.
Шпиндельный узел станка
Управление перемещением гильзы, сообщающей шпинделю движение подачи, осуществляется посредством рукоятки, расположенной на боковой части хобота. Плавное и точное вращение шпинделя обеспечивается за счет его установки в опоры с прецизионными радиально-упорными подшипниками. Шкив шпиндельного узла сверлильного станка, представляющий собой пятиступенчатую конструкцию, также смонтирован на двух опорах с радиальными подшипниками.
Схема устройства шпиндельного узла
Электродвигатель станка монтируется на специальной плите и может перемещаться по ее направляющим. Такая конструкция обеспечивает быстрое ослабление приводного ремня в тот момент, когда его необходимо перекинуть на другой шкив, а также его быстрое натяжение, когда необходимо приступить к обработке.
Как работает кинематическая схема станка
Электродвигатель сверлильного станка приводит во вращение пятиступенчатый шкив, зафиксированный на его валу, крутящий момент от которого посредством клинового ремня передается на шкив шпиндельного узла. Вертикальное перемещение гильзы и, соответственно, шпиндельного узла осуществляется за счет зафиксированной на ней рейки и шестерни, которая жестко связана с соответствующей рукояткой управления.
Кинематическая схема сверлильного станка НС12
Хобот сверлильного станка НС-12 перемещается в вертикальном направлении также за счет реечной передачи, действие которой было описано выше. В башмаке, смонтированном на плите-основании, имеется специальный зажим, после ослабления которого можно поворачивать колонну вместе с хоботом вокруг своей оси.
Чертежи шкивов для станка НС-12 (нажмите для увеличения)
Для обеспечения безопасности оператора на ременную передачу сверлильного станка монтируется литой или удлиненный сварной кожух.
Что включает в себя электрическая схема устройства
Такая характеристика станка данной модели, как легкость в использовании и ремонте, определяется в том числе простотой электрической схемы. Элементами электрической схемы сверлильного станка НС-12, отвечающими за управление оборудованием, являются кнопка «Пуск», при нажатии на которую запускается приводной электродвигатель, и кнопка «Стоп», при помощи которой электродвигатель отключается.
Характеристики сверлильного станка предусматривают наличие местного освещения, включаемого при повороте ручки соответствующего пакетного выключателя. Для работы системы местного освещения требуется использование понижающего трансформатора, который монтируется в непосредственной близости от станка.
Схема электрическая станка НС-12А (слева) и станка НС-12Б (справа) (нажмите для увеличения)
Выполняя монтаж станка НС-12 после его приобретения или ремонта, следует обязательно позаботиться о заземлении, что сделает эксплуатацию устройства безопасной и исключит риск поломки из-за короткого замыкания.
Местом установки сверлильного станка данной модели с учетом его небольших габаритов являются преимущественно столы или верстаки. При этом они должны быть достаточно надежными, чтобы обеспечить высокую устойчивость станка в процессе выполнения технологических операций.
Оценка статьи:
Загрузка…
Поделиться с друзьями:
Сверлильно-сверлильный станок
Mzb73212a Сверлильный станок Портативный
Область применения:
Подходит для всех видов сверления MDF, ДСП, фанеры, ПВХ, оргстекла и плит из цельного дерева;
Многоосевой деревообрабатывающий сверлильный станок может помочь вам в сборке мебели, дерева и т. Д., Вы можете сэкономить свои трудовые и материальные ресурсы, чтобы сэкономить.
Особенности :
1. Использование фирменного сенсорного экрана, PLC промышленной системы управления, мощный, низкий уровень отказов;
2.Для обработки большого диапазона сверления, все сверла с быстрым соединителем, удобно и быстро;
3. Глубина сверления, расстояние сверления используются фотоэлектрические датчики, позиционирование быстрое и точное;
4.Использование оригинальной импортной буровой, моторной, линейной направляющей, ползунка, долговечного;
5. Детали машин, выбор высококачественной стали, высокопрочная термообработка никогда не деформируется;
Преимущество:
1.Этот станок обладает такими преимуществами, как высокая эффективность, хорошая жесткость, высокая точность, низкий уровень шума, широкий диапазон скоростей, высокая скорость работы, новый внешний вид, удобство обслуживания и так далее.
2. Однокнопочная панель управления, легко управляется.
Скорость вращения шпинделя | 2840rpm | |||
Подходящее напряжение | 380 В | |||
Вес | 550 кг | |||
Высота рабочей платформы от земли | 900 мм | |||
Размер | 2400 * 1200 * 1200мм | |||
Макс.![]() | 35 мм | |||
глубина сверления | 60 мм | |||
Макс. шаг обработки | 1620 * 640 мм | |||
Мин. шаг обработки | 120 * 32 мм | |||
Общая мощность двигателя | 1,5 кВт * 2 | |||
Шаг установки сверлильной головки | 10 мм | |||
Давление сжатого воздуха | 0,6-0,8 кг / см2 | |||
Общее количество буровых валов | 21 шт, 2 ряда |
.
Недорогой сверлильный станок с подкладкой Mzb73211
Горячие продукты продажи
Односторонний сверлильный станок с подкладкой MZB73211
Описание продукта
Применение:
Подходит для всех видов МДФ, ДСП, фанеры, ПВХ и бурение плит из массива дерева;
Многоосевой деревообрабатывающий сверлильный станок может помочь вам в сборке мебели, дерева и т. Д., Вы можете сэкономить свои трудовые и материальные ресурсы, чтобы сэкономить.
Особенности :
1. Сверление охватывает большой объем, и все долота могут быть установлены быстро и удобно;
2. Глубина и расстояние сверления регулируются фотоэлектрическим переключателем (опция) и линейной направляющей, что позволяет быстро и точно определить местоположение;
3. Принятие импортных бурильных станков повышает долговечность.
4. Выбор высококачественных стальных деталей машин, и они никогда не деформируются при сильной термической обработке;
5.Оснащен цифровым калькулятором для измерения размеров, что повышает эффективность работы.
Преимущество:
1. Этот станок обладает такими преимуществами, как высокая производительность, хорошая жесткость, высокая точность, низкий уровень шума, широкий диапазон скоростей, высокая скорость работы, новый внешний вид, удобное техническое обслуживание и так далее.
2. Однокнопочная панель управления, легко управляется.
Технический параметр:
Макс.диаметр сверла | 35 мм |
Макс. глубина сверления | 60 мм |
Макс. размеры обрабатываемых деталей | 2400x640x80 мм |
Макс. длина обрабатываемой вертикальной головки | 1200 мм |
Мин. длина обработки горизонтальной головки | 900 мм |
Номера шпинделя | 21 |
Скорость шпинделя | 2840 об / мин |
Установленная мощность | 1.5 кВт |
Давление воздуха | 6-8 кг / см² |
Подходящее напряжение | 380 В 50 Гц |
Минимальное межосевое расстояние между шпинделями | 32 мм |
Расход газа на сверление 10 панелей в минуту | 11 л / мин |
Общий размер | 2400 * 1150 * 1500 мм Вес нетто 450 кг |
Вес нетто | 450 кг |
Упаковка и обслуживание
1. Доставка:
Мы можем гарантировать доставку в срок.
Мы также можем подписать своевременные договоры поставки. Если мы не можем доставить вовремя, мы дадим продукт соответствующей скидкой.
2.Пакет:
Мы позаботимся о ваших упаковочных машинах, как на картинках.
Наши работники позаботятся о чистоте вашей машины перед упаковкой.
Мы добавим эластичную пленку для всей машины и запасные части для деликатной защиты.
Мы сделаем стандартную крепкую деревянную коробку, как ваш запрос.
3. Гарантия:
На машину предоставляется гарантия 12 месяцев. В течение 12 месяцев при нормальном использовании и обслуживании, если у машины возникнут какие-либо проблемы, вы получите запасную часть бесплатно. Более 12 месяцев вы получите себестоимость аксессуаров. Вы также будете постоянно получать техническую поддержку и обслуживание.
4.Техническая поддержка:
Техническая поддержка по телефону, электронной почте, Wechat, WhatsApp и Skype, 24 часа онлайн.
Мы предоставляем руководство на английском языке и оперативное видео.
Инженер доступен для обслуживания техники за рубежом.
5. Послепродажное обслуживание:
Наша машина установлена и протестирована задолго до поставки. Вы можете управлять машиной сразу после получения машины.
Если вы не знаете, как пользоваться машиной, мы предложим вам бесплатное обучение, пока вы не сможете свободно пользоваться машиной. И если у вас все еще есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте, Skype, Wechat, WhatsApp, телефону и Trade Manager онлайн-сервис в любое время.
Сверлильно-расточной станок
Сверлильно-расточной станок с дюбелем Mzb73213 Деревообрабатывающий многоцелевой станок
Применение:
Этот вертикально-сверлильный станок является универсальным станком. Эта машина подходит для сверления, развертывания, фрезерования, сверления, растачивания, нарезания резьбонарезных отверстий и т. Д. Автоматическая нарезка и фрезерование шпинделя с обратной подачей, для глухих и глубоких отверстий очень удобна. Широко используется в машиностроении, в цехах производства и строительной обработки и др.,
Характеристики :
1. Один станок имеет три функции машины: пятирядное, трехрядное и двухрядное.
2. Принятие фирменного сенсорного экрана и промышленной системы управления PLC, это мощный и имеет низкий уровень отказов.
3.Бурирование и сверление в широком диапазоне, все сверла с быстрым соединителем, удобно и быстро. 4. Глубина сверления и расстояние сверления могут быть оснащены фотоэлектрическим индукционным выключателем, который является быстрым и точным.
5.It принимает импортированную оригинальную бурильную колонну, электродвигатель, линейную направляющую и блок скольжения, что делает его долговечным.
6. Детали машин, изготовленные из высококачественной стали, после высокотемпературного отжига (для устранения внутренних напряжений) никогда не деформируются.
Преимущество:
1. Этот станок обладает такими преимуществами, как высокая производительность, хорошая жесткость, высокая точность, низкий уровень шума, широкий диапазон скоростей, высокая скорость работы, новый внешний вид, удобное техническое обслуживание и так далее.
2. Однокнопочная панель управления, легко управляется.
Технический параметр:
Макс. Диаметр | 35 мм | |
Макс. Глубина сверления | 60 мм | |
Расстояние между двумя шпинделями | 32 мм | |
Макс. Расстояние между центрами отверстия | 1700 * 672 (мм) | |
Мин. межцентровое расстояние между отверстиями | 130 * 32 (мм) | |
Скорость вращения шпинделя | 2840 об / мин | |
Номера оси сверления | 21 * 3 | |
Установленная мощность | 4.![]() | |
Подходящее напряжение | 380 В 3 фазы | |
Давление воздуха | 0,5-0,6 МПа | |
Общий размер | 2650x2500x1640 мм | |
Вес нетто | 1300 кг |
.
Патент США на буровую машину с карусельной бурильной колонной и загрузчиком труб кожуха Патент (Патент № 9 500 048, выдан 22 ноября 2016 г.

Все шире используются геотермальные энергетические системы, использующие эндогенное тепло планеты, которое не только поглощается землей, но также поглощается грунтовыми водами и, следовательно, может использоваться в геотермальных энергетических системах.
Известные геотермальные энергетические системы с высокой и низкой энтальпией требуют, чтобы один или несколько геотермальных тепловых зондов были вставлены глубоко в землю для теплообмена и подключены к резервуару или внешнему устройству, такому как турбина или тепловой насос.
При использовании для отопления гражданских или промышленных зданий, в частности, такие геотермальные энергетические системы обычно устанавливаются внутри зданий и в жилых районах, а бурение должно производиться в прилегающих дворах.
Теплообмен с землей и/или грунтовыми водами, таким образом, происходит с помощью указанных геотермальных тепловых зондов, которые устанавливаются в соответствующим образом подготовленных колодцах диаметром приблизительно 10 см.
Известные геотермальные тепловые зонды состоят из двойных трубок, одна для нисходящего потока, а другая для обратного потока, предпочтительно соединенных вместе в замкнутый U-образный контур. Количество устанавливаемых геотермальных энергетических систем стремительно растет, а в некоторых странах они даже предпочитают обычные системы отопления на метане или дизельном топливе.
Одним из факторов, препятствующих широкомасштабному распространению систем этого типа, является высокая стоимость бурения, особенно затраты на буровое оборудование и рабочую силу.
Для бурения таких скважин под установку тепловых зондов буровая техника оснащается буровым инструментом, крепящимся к корпусу машины с помощью специальной бурильной штанги.
Бурильная штанга является полой и состоит из нескольких полых трубчатых модулей (далее – стволовые модули) с резьбовыми соединениями, т.е. ввинчивающихся один в другой.
Модули, содержащие указанную бурильную колонну, имеют длину около 2-4 метров каждый и постепенно ввинчиваются один в другой по мере выполнения буровых работ.
Для завершения бурения в нескальных грунтах также необходимо использовать кожуховые трубы для поддержки стенок скважины в процессе бурения.
Упомянутые кожуховые трубы имеют почти такой же диаметр, как диаметр пробуриваемой скважины, и постепенно вбиваются в землю по мере бурения.
Указанные трубы бандажей, как и бурильные штанги, также состоят из нескольких модулей обсадных труб, которые соединяются между собой при помощи резьбовых соединений, т.е. ввинчиваются один в другой.
Чтобы быть более точным, каждый модуль бурильной колонны вставляется в соответствующий модуль трубы кожуха, и по мере бурения указанный модуль трубы кожуха и содержащийся в нем модуль бурильной колонны одновременно забиваются в землю.
Буровой инструмент изначально соединяется с корпусом машины с помощью первого модуля бурильной колонны, вставленного в соответствующий первый модуль трубы кожуха.
Буровой станок выполняет бурение, создавая вращательное движение вниз на указанный модуль бурильной штанги и, следовательно, также на буровой инструмент.
Когда скважина пробурена на такую глубину, что указанный модуль бурильной колонны почти полностью вошел в землю, процесс бурения прерывается, и перед продолжением бурения необходимо подсоединить еще один модуль бурильной колонны и модуль трубы кожуха.
Данная процедура повторяется до тех пор, пока буровой инструмент не достигнет необходимой глубины, т.е. пока глубина пробуриваемой скважины не достигнет заданного уровня.
Процедура сборки бурильной колонны и кожуха выполняется вручную одним или несколькими операторами.
Некоторые известные буровые машины оснащены специальными средствами для загрузки только модулей бурильной колонны с использованием систем механических рычагов, которые поднимают модуль и выравнивают его с модулем, уже забитым в землю.
Известны буровые станки с магазинными загрузчиками, с дополнительными механическими рычагами или без них для позиционирования только модулей бурильной колонны, которые не могут быть объединены с бандажными трубами.
Основным объектом настоящего патента является машина для бурения скважин с новыми средствами карусельного типа для загрузки как бурильных колонн, так и бандажных труб.
Основной технической целью настоящего изобретения является бурение скважин, т.е. для установки геотермальных тепловых зондов в нескальном грунте.
Еще одной задачей настоящего изобретения является автоматизация процесса загрузки как бурильных колонн, так и бандажных труб.
Еще одной целью настоящего изобретения является автоматизация процесса регулировки положения внутри погрузчика как бурильных труб, так и бандажных труб, которые извлекаются из земли в конце процесса бурения.
Еще одной задачей настоящего изобретения является ограничение шумовой эмиссии и, следовательно, акустического загрязнения, возникающего при бурении скважин.
Одно из преимуществ настоящего изобретения заключается в том, что его также можно использовать в ограниченном пространстве, поскольку оно имеет компактную форму и ограниченный размер.
Еще одним преимуществом настоящего изобретения является то, что для его использования требуется только один оператор, что снижает трудозатраты.
Другое, не обязательно последнее преимущество настоящего изобретения заключается в сокращении времени, необходимого для установки бурильных штанг и бандажных труб, и, следовательно, времени, необходимого для завершения процесса бурения.
Эти и другие прямые и дополнительные цели достигаются с помощью новой машины для бурения скважин, напр. для установки геотермальных энергетических систем в нескальной местности с новой бурильной колонной карусельного типа и кожуховым погрузчиком.
Новая буровая машина состоит в основном из компактного корпуса машины с колесами, предпочтительно гусеничного типа, и содержит не менее одной мачты с не менее одной подвижной рабочей головкой и устройств для захвата и позиционирования бурильных колонн и бандажных труб, а также по меньшей мере один загрузчик карусельного типа для модулей, содержащих указанные бурильные штанги, и модулей, содержащих указанные бандажные трубы.
Если быть более точным, новая буровая машина содержит, по меньшей мере, одну основную рабочую головку для придания вращательного движения вниз указанному модулю бурильной штанги и содержит, по меньшей мере, один патрон для соединения с верхним концом указанного модуля бурильной штанги.
Новый буровой станок также содержит дополнительную вспомогательную рабочую головку, расположенную ниже указанной основной рабочей головки, с по крайней мере одним патроном для соединения с верхним концом модуля кожуха, при этом указанная вспомогательная рабочая головка удерживает указанный модуль кожуха в центре с указанная бурильная штанга и в положении, совмещенном с направлением бурения скважины.
Упомянутая основная рабочая головка служит для придания вращательному движению вниз модуля бурильной колонны, чтобы завинтить и, таким образом, соединить модуль бурильной колонны с другим модулем бурильной колонны, уже забитым в землю, и, таким образом, обеспечить продолжение бурения скважины .
Движение модуля бурильной колонны вниз сопровождается движением вниз модуля кожуха, который также соединен с уже забитой в грунт кожухом.
По существу, указанный модуль бурильной колонны и указанный модуль трубы кожуха забиваются в грунт вместе, т.е. один вставляется в другой.
Новый загрузчик указанных модулей бурильной колонны и указанных модулей бандажных труб состоит из платформы и одного или нескольких ремней или цепей, образующих кольцо, которое скользит между двумя или более натяжными валами или штифтами, при этом указанные натяжные валы или штифты прочно прикреплены и по существу перпендикулярно упомянутой платформе.
Указанные скользящие ремни или цепи содержат множество стержней, вилок, гнезд или других гнезд, равномерно распределенных по их внешней поверхности и подходящих для удержания указанных модулей бандажных труб в вертикальном положении, каждый из которых содержит соответствующий модуль бурильной колонны. Каждый модуль бурильной колонны и модуль трубы кожуха последовательно соединяются и вставляются в одну и ту же вилку, или гнездо, или седло в целом, которое прочно прикреплено к указанным ремням или цепям и скользит перпендикулярно указанной платформе.
Новый буровой станок комплектуется рычажным механизмом для перемещения мачты, который обеспечивает перпендикулярность угла между мачтой и платформой для погрузки бурильных штанг и бандажных труб, так что во время работы платформа занимает горизонтальное положение. Упомянутое горизонтальное положение платформы погрузчика гарантирует вертикальную устойчивость бурильных штанг и бандажных труб.
Новая буровая машина, таким образом, также содержит один или несколько домкратов, которые на этапе позиционирования перед бурением служат для размещения указанной платформы в предпочтительном горизонтальном положении, так что указанные модули бурильной колонны и модули труб кожуха находятся предпочтительно в вертикальном положении, хотя допускаются различные углы, обеспечивающие стабильность трубок и штоков.
Таким образом, даже при бурении на наклонной местности или на уклоне новая буровая установка бурит скважины практически в вертикальном направлении.
Упомянутые натяжные валы или штифты вращаются вокруг своей вертикальной оси, вызывая вращение одного или нескольких зубчатых колес, прочно прикрепленных к ним.
Скользящие ремни или цепи приводятся в движение указанными зубчатыми колесами и, следовательно, со скольжением вызывают смещение указанных модулей бурильной колонны и соответствующих модулей бандажных труб, вставленных в указанные гнезда или вилки, прочно прикрепленные к указанным скользящим ремням или цепям.
Внутри указанного погрузчика имеется по крайней мере одно положение захвата, которое представляет собой положение, из которого забирается модуль трубы кожуха, соединенный с соответствующим модулем бурильной колонны.
После того, как сбор произведен, указанные валы подвергаются контролируемому вращению, которое перемещает указанные скользящие ремни вперед, чтобы привести другой модуль кожуха в комплекте с соответствующим модулем бурильной колонны в то же положение захвата для последующего сбора.
Упомянутый загрузчик для новой буровой машины также содержит по меньшей мере одно устройство или зажим для фиксации модулей бурильной колонны и модулей кожуха на стадиях сбора указанных модулей и для перемещения указанных дополнительных модулей, готовых к сбору загрузчиком .
Зажим служит для удержания модуля бурильной колонны и/или модуля кожуха при навинчивании/отвинчивании рабочей головки на соответствующем модуле.
В отличие от автоматических загрузчиков известного типа, новый загрузчик производит мало шума, поскольку модули не смещаются под действием силы тяжести, т. е. при их падении происходит контролируемое скользящее перемещение.
Конструкция погрузчика имеет практически прямоугольную форму, развивающуюся преимущественно в продольном направлении.
Благодаря этому погрузчик имеет компактную форму, а новая буровая машина в целом чрезвычайно управляема. №
Благодаря низкому уровню шума и компактным размерам новый сверлильный станок также можно использовать в ограниченном пространстве, например, в небольших частных садах и жилых районах.
Кроме того, благодаря полной автоматизации устройства для загрузки как модулей бурильной колонны, так и модулей кожуха, настоящее изобретение может легко и эффективно обслуживаться одним оператором, даже с помощью пульта дистанционного управления, с последующее снижение трудозатрат.
Характеристики буровой установки, особенно подходящей для некаменистой местности, с новым карусельным погрузчиком, будут лучше пояснены в следующем описании со ссылкой на чертежи, которые представлены в качестве не ограничивающего примера.
РИС. 1 показан вид сбоку новой бурильной машины.
РИС. 2 a и 2 b показывают виды спереди настоящего изобретения с рабочими головками (R 1 , R 2 ), соответственно центрированными (K) с мачтой (M) на ФИГ. 2 a , и отцентрирован (Y) с положением (X) для сбора модуля бурильной колонны (A) и модуля трубы кожуха (T) в загрузчике (C) на РИС. 2 б.
РИС. 3 показан новый сверлильный станок в том положении, в котором он не используется.
РИС. 4 и 5 соответственно показаны план и вид спереди нового карусельного погрузчика (С).
РИС. 6 показано устройство для поддержки и перемещения модуля бурильной колонны (А) и модуля защитной трубы (Т), а на фиг. 6 a показывает часть погрузчика (C), ближайшую к платформе (S).
РИС. 7 показан вид сверху на часть погрузчика (С), мачту (М) с рабочими головками и стопорным хомутом (Р).
РИС. 8 a и 8 b соответственно показывают детали указанного зажима (P) в закрытом и открытом состоянии.
РИС. 9 показан вид сбоку погрузчика (С) с зажимом (Р) и системой поддержки (Р 3 , Р 4 , Р 5 , Р 6 ) для поддержки и перемещения упомянутого зажима (P), также подробно показанного на ФИГ. 9 а.
Новая буровая машина в основном состоит из компактного корпуса машины с загрузчиком (С) карусельного или револьверного типа, который в свою очередь содержит платформу (S) для поддержки и скользящего перемещения бурильных штанг и бандажных труб.
Новая буровая машина также включает по крайней мере одну мачту (М), расположенную сбоку от указанного погрузчика (С) и укомплектованную по крайней мере одной основной вращающейся рабочей головкой (R 1 ) для соединения, выравнивания и вращения бурильных труб, а также как минимум одна вспомогательная поворотная рабочая головка (R 2 ) для соединения, выравнивания и вращения кожухов.
Упомянутые рабочие головки (R 1 , R 2 ) выровнены вертикально так, чтобы центрировать указанную бурильную штангу и указанную трубу кожуха по отношению друг к другу.
Указанная бурильная штанга, как и известные бурильные штанги, в основном состоит из различных сегментов или модулей бурильной колонны (А), которые соединяются друг с другом с помощью резьбовых винтовых соединений.
Аналогично, указанная трубка кожуха также состоит в основном из нескольких сегментов, называемых модулями трубки кожуха (Т), которые ввинчиваются один в другой.
Для указанной цели каждый из указанных модулей бурильной колонны (A) и каждый из указанных модулей кожуха (T) предпочтительно содержит охватываемый конец (A 1 , T 1 ) с резьбой снаружи и противоположный охватывающий конец (A 2 , T 2 ) с внутренней резьбой.
Упомянутая мачта (М) вращается в вертикальной плоскости и может занимать наклонное положение по отношению к указанной платформе (S), когда она не используется, как показано на РИС. 3, или рабочее положение, т.е. перпендикулярно упомянутой платформе ( 5 ), как показано на фиг. 1.
Упомянутые рабочие головки (R 1 , R 2 ) скользят вертикально вдоль указанной мачты (M) и прочно прикреплены по крайней мере к одной тележке (M 1 ), которая скользит горизонтально по соответствующим рельсам (M 2 ), которые также прочно прикреплены к упомянутой мачте (М).
Упомянутые рабочие головки (R 1 , R 2 ) могут, следовательно, перемещаться по горизонтали из положения (K), центрированного с указанной мачтой (M), в положение (Y), центрированное с положением (X) для сбора указанных модулей бурильной колонны (А) и модулей бандажных труб (Т) внутри указанного загрузчика (С).
Каждая из указанных рабочих головок (R 1 , R 2 ) содержит по меньшей мере один патрон или охватывающую муфту (Q 1 , Q 2 ) для вставки и соединения верхнего охватываемого конца (A 1 ) модуля бурильной колонны (A) и верхнего охватываемого конца (T 1 ) модуля кожуха (T) соответственно.
Карусельное устройство (С) для загрузки модулей бурильной колонны (А) и модулей бандажных труб (Т) содержит по меньшей мере один или, предпочтительно, два скользящих ремня или цепи (N, Ns), образующих кольцо и поддерживаемых натянутыми между двумя или более натяжные валы или штифты (C 1 , C 2 ), прочно прикрепленные перпендикулярно указанной платформе (S).
Чтобы быть более точным, новая буровая машина сконструирована таким образом, что одна из указанных цепей (N) расположена вблизи указанной платформы (S), а другая цепь (Ns) расположена на промежуточной высоте.
Указанные скользящие ремни или цепи (N, Ns) расположены предпочтительно в горизонтальном положении, то есть параллельно указанной платформе (S).
Равномерно распределенные по внешней поверхности указанные скользящие ремни или цепи (N, Ns) содержат множество стержней, вилок или гнезд (Z) или других мест, пригодных для удержания указанных модулей кожуха (Т) в вертикальном положении, каждый из которых содержит соответствующий модуль бурильной колонны (A).
В соответствии с вариантом осуществления, показанным на рисунках, каждый модуль бурильной колонны (A) и модуль трубы кожуха (T) последовательно соединяются и вставляются в одну и ту же вилку или гнездо (Z) в положении, перпендикулярном указанной платформе (S) .
Настоящее изобретение также включает один или несколько домкратов (S 2 ), подходящих для горизонтального позиционирования указанной платформы (S) во время использования, чтобы указанные модули бурильной колонны (A), указанные модули труб кожуха (T) и указанная мачта (М) занимают вертикальное положение.
Упомянутые натяжные валы или штифты (C 1 , C 2 ) вращаются вокруг своей вертикальной оси и тем самым вызывают вращение одного или нескольких зубчатых колес (B), прочно прикрепленных к ним.
Вращение указанных натяжных валов или штифтов (C 1 , C 2 ) и указанных зубчатых колес (B) приводит к скольжению указанных скользящих ремней или цепей (N, Ns) и, следовательно, к перемещению указанных модулей кожуха (T) , вместе с соответствующими модулями бурильной колонны (А), содержащимися в нем.
Во время скользящего движения указанных скользящих ремней или цепей (N, Ns) указанные модули труб кожуха (T) и модули бурильной колонны (A) удерживаются в положении, перпендикулярном указанной платформе (S), и перемещаются вдоль периметр кольца, обозначенный упомянутыми скользящими ремнями или цепями (N, Ns).
Для сохранения вертикального положения указанных модулей бандажных труб (T) и модулей бурильной колонны (A) указанный погрузчик (C) также содержит внешнюю защитную раму (I) в комплекте с одним или несколькими боковыми защитными кольцами или стенками (я 1 ) и одну или несколько боковых опорных стоек (I 2 ).
При использовании указанная мачта (M) остается зафиксированной в положении, перпендикулярном указанной платформе (S), в то время как указанные рабочие головки (R 1 , R 2 ) скользят горизонтально с указанной тележкой (M 1 ) , перемещаемый из положения (K), центрированного с указанной мачтой (M), в положение (Y), центрированное с заданным положением захвата (X) внутри погрузчика (C), где указанный патрон (Q 1 ) на главной рабочая головка (R 1 ) навинчивается на верхний охватываемый конец (A 1 ) модуля бурильной колонны (A), а патрон (Q 2 ) на вспомогательной рабочей головке (R 2 ) навинчивается на верхний охватываемый конец (T 1 ) модуля кожуха (T).
Упомянутый загрузчик (С) для новой буровой установки также содержит, по крайней мере, одно устройство или зажим (Р) для удержания модулей бурильной колонны (А) и/или модулей бандажных труб (Т), которые в указанном положении захвата (Х) , зацепите и удерживайте указанный модуль бурильной колонны (A) и/или указанный модуль кожуха (T), в то время как соответствующая рабочая головка (R 1 ) или (R 2 ).
Указанный зажим (P) предпочтительно содержит фиксированный основной корпус (P 1 ), к которому прикреплена по меньшей мере одна пара губок (G 1 , G 2 ) для захвата и удержания указанного модуля бурильной колонны (A) и /или указанный модуль трубы кожуха (T) шарнирно закреплен, по крайней мере, в одной точке (G 3 ), и при этом указанные захваты (G 1 , G 2 ) подвижны, т.е. они открываются и закрываются с помощью перевод цилиндра (P 1 ).
Перемещение стержня (P 2 ) вызывает перемещение рычагов (H 1 , H 2 ) и последующее вращение указанных губок (G 1 , G 2 ) вокруг петля (G 3 ).
Упомянутые губки (G 1 , G 2 ) имеют вогнутую поверхность контакта со стенками указанных модулей бурильной колонны (A) и/или модулей бандажных труб (T), которая имеет по меньшей мере две различные кривизны (V 1 , В 2 ). Точнее, поверхность ближе к шарниру (G 3 ) имеет большую кривизну (V 1 ), ее радиус кривизны аналогичен радиусу круглого сечения модуля кожуха (T ). Поверхность, удаленная от указанного шарнира (G 3 ), имеет меньшую кривизну (V 1 ), ее радиус кривизны аналогичен радиусу поперечного сечения модуля бурильной колонны (A), который меньше радиус поперечного сечения упомянутого модуля кожуха (Т).
Упомянутый зажим (P) также предпочтительно может перемещаться в направлении, параллельном указанным модулям бурильной колонны (A) и/или модулям трубок бандажа (T), вставленным в загрузчик (C).
Упомянутый зажим (P), таким образом, захватывает указанный модуль бурильной колонны (A) вблизи его охватываемого конца (A 1 ), в то время как соответствующая рабочая головка (R 1 ) привинчивается на место, а также может перемещаться вертикально вниз, чтобы захватить упомянутый модуль трубки кожуха (T), в то время как рабочая головка (R 2 ) привинчена на место.
Для указанной цели указанный зажим (P) содержит специальные подвижные опорные элементы (P 3 ), например. соединены с поршнями (P 5 ) или передвигаются по рельсам (P 4 ) на стойках (P 6 ), прочно прикрепленных к погрузчику (C).
Каждая из указанных рабочих головок (R 1 , R 2 ), таким образом, обеспечивает центрирование и соединение указанного модуля бурильной колонны (A) и указанного модуля трубы бандажа (T) с модулями бурильной колонны и модулями трубы бандажа уже вбитый в землю.
Упомянутая главная рабочая головка (R 1 ) вызывает вращательное движение вниз модуля бурильной колонны (А), и операция бурения продолжается.
За сбором указанного модуля трубы кожуха (T) и соответствующего модуля бурильной колонны (A) из положения захвата (X) внутри погрузчика (C) следует контролируемое вращение указанных валов (C 1 , C 2 ), которые вызывают скользящее движение указанных скользящих ремней или цепей (N, Ns) и перемещение модулей кожуха (T) и модулей бурильной колонны (A), вставленных в соответствующие вилки или гнезда (Z).
Таким образом, другой модуль трубы кожуха (T) и соответствующий модуль бурильной колонны (A) переводятся в положение захвата (X), готовые к последующему сбору.
Упомянутое вращение валов (C 1 , C 2 ) предпочтительно таково, что указанные вилки или гнезда (Z) в комплекте с соответствующими модулями бандажных труб (T) и сопряженными модулями бурильной колонны (A) смещается всего на один шаг.
Другими словами, модуль трубы кожуха (T), занимающий положение захвата (X), всегда вставляется в вилку или гнездо (Z), смежное с тем, из которого был взят предыдущий модуль трубки кожуха.
Операция по сбору упомянутых модулей бурильных колонн (Т) и модулей бурильных колонн (А) повторяется точно так же, как бурение углубляется и требует введения дополнительных бурильных штанг и бандажных труб.
После завершения процесса бурения указанные модули бурильной колонны (A) и модули кожуха (T) должны быть извлечены из земли.
На этом этапе сначала извлекаются все модули бурильной колонны (A), а затем все модули кожуха (T).
В частности, главный патрон (Q 1 ) захватывает верхний конец (A 1 ) последнего модуля бурильной колонны (A), забитого в землю, который полностью вынимается из скважины и отсоединяется от соседний модуль бурильной колонны (A), который все еще частично находится в земле.
После того, как указанный модуль бурильной колонны (A) извлечен из земли, указанная основная рабочая головка (R 1 ) перемещается горизонтально с помощью указанной тележки (M 1 ) до тех пор, пока она не будет отцентрована с указанным положением захвата (X ) и скользит вниз вдоль мачты (M), чтобы вернуть модуль бурильной штанги (A), извлеченный из скважины, в пустую вилку или гнездо (Z) в положение захвата (X).
После замены указанного модуля бурильной колонны (A) указанные валы (C 1 , C 2 ) погрузчика (C) начинают вращаться и, следовательно, вызывают скользящее движение указанных скользящих ремней или цепей (N, Ns ), чтобы привести пустую вилку или гнездо (Z) в указанное положение захвата (X), в которое можно вставить следующий модуль бурильной колонны (A), извлеченный из земли.
После того, как все модули бурильной колонны (A) извлечены из земли, модули кожуха (T) извлекаются таким же образом, как описано выше.
Вспомогательный патрон (Q 2 ) захватывает верхний конец (T 1 ) последнего модуля кожуха (T), вбитого в землю, который извлекается из земли и отсоединяется от соседнего модуля кожуха.
Упомянутые модули труб кожуха (T) затем заменяются в вилках или гнездах (Z), которые входят в положение захвата (X) и которые уже содержат один из ранее извлеченных модулей бурильной колонны (A).
Чтобы следующий модуль трубы кожуха (T) можно было поместить обратно в загрузчик, указанные валы (C 1 , C 2 ) поворачиваются на один шаг в направлении, противоположном тому, в котором они были перемещены ранее, чтобы обеспечить загрузку модулей бурильной колонны (A).
Упомянутое положение захвата (X), таким образом, занято вилками или гнездами (Z), содержащими один из ранее извлеченных модулей бурильной колонны (A), поверх которого может быть помещен модуль бандажной трубы (T), извлеченный из скважины.
Когда указанные модули бурильной колонны (A) и/или указанные модули труб бандажа (T) помещаются обратно в загрузчик (C), указанный зажим (P) снова захватывает модуль бурильной колонны (A) и/или модуль трубы бандажа (T) находится в положении захвата (X), а соответствующая рабочая головка (R 1 ) или (R 2 ).
Каждый из указанных модулей (Т) бандажной трубы и модулей бурильной колонны (А), размещенных в карусельном погрузчике (С), поддерживается соответствующими поддерживающими средствами, показанными на ФИГ. 6 и 6 и , содержащие по меньшей мере одну нижнюю опорную стойку (W) и одну или несколько розеток или вилок (Z) для боковой поддержки и направления, прикрепленных к указанным ремням или цепям (N, Ns). Упомянутая стойка (W) опирается на пластину или плоскость (D) и прочно прикреплена к ней, скользя по верхней поверхности (S 1 ) указанной платформы (S), как описано и заявлено ниже.
Стойка (W) предназначена для установки в нижний охватывающий конец (A 2 ) соответствующего модуля бурильной колонны (A) и имеет участок увеличенного поперечного сечения (W 1 ) посередине своей длины таким образом, чтобы поддерживать указанный модуль (А) бурильной колонны в более высоком положении, чем соответствующий модуль (Т) трубы кожуха, размещенный над указанным модулем (А) бурильной колонны.
В действительности указанный модуль трубы кожуха (T) опирается непосредственно на указанную пластину или плоскость (D), поэтому верхний охватываемый конец (A 1 ) указанного модуля бурильной колонны (A) выступает за верхний охватываемый конец (T 1 ) указанного модуля кожуха (T) и, следовательно, доступен для соединения указанного патрона (Q 1 ) на основная рабочая головка (R 1 ) при сборе и возврате модулей.
Настоящее вмешательство предпочтительно включает две указанные вилки или гнезда (Z), одна из которых прочно прикреплена к указанной пластине или плоскости (D), а другая расположена на промежуточной высоте и прикреплена к указанному ремню или цепи (Ns).
Упомянутая пластина или плоскость (D) содержит один или несколько основных элементов (D 1 ) для скольжения по указанной поверхности (S 1 ).
Элементы скольжения (D 1 ) изготовлены из устойчивого к трению и износу синтетического материала, т. е. нейлатрон или другой материал с сопоставимыми физическими и механическими характеристиками.
Таким образом, со ссылкой на предыдущее описание и приложенные чертежи делаются следующие пункты формулы изобретения.
O3 Mining мобилизует 12 буровых установок в Валь-д’Ор, Квебек
Четыре буровых установки работают на объекте Malartic, а восемь будут сосредоточены на объекте Alpha, в общей сложности запланировано бурение на 100 000 м.
O3 Mining мобилизует 12 буровых установок в Валь-д’Ор, Квебек. (Источник: Хусен Рустамов с Pixabay)
O3 Mining объявляет о возобновлении бурения с использованием 12 буровых установок для продолжения хорошо финансируемой программы бурения 150 000 метров на своих участках в Валь-д’Ор, Квебек, Канада. Как и планировалось, увеличение количества установок до 12 позволит компании использовать преимущества морозных зимних условий для тестирования целей, расположенных во влажных районах. Четыре буровые установки работают на участке Malartic, где запланировано бурение в общей сложности на 45 000 метров, а восемь будут сосредоточены на участке Alpha, где запланировано бурение в общей сложности на 100 000 метров.
В Малартике, где расположен золотой проект Марбан, в ходе бурения проверяются расширения рудных месторождений, включенных в ПЭА (см. пресс-релиз от 8 сентября 2020 г.), для увеличения минерально-сырьевой базы. Бурение будет направлено на месторождения Норлартик-Киренс, Север-Север, Марбан и Голд-Хок. Другие цели включают расширение исторически минерализованных зон, расположенных в пределах трех километров от карьеров PEA, что предлагает дополнительный потенциал для увеличения ресурсов в районе проекта Marban. Эти цели включают Gold Hawk, Orion #8, MK и Marban NE.
Восемь буровых установок в Альфе будут продолжать расширять месторождение Бульдог в глубине и в поперечном направлении, исследовать углубления Оренада № 2 и Оренада № 4 до 800 метров по вертикали. Кроме того, он проследит за многообещающими перехватами в Симкаре (см. пресс-релиз от 17 декабря 2020 г.), исследует расширение зоны Эпсилон (вариант «Золотая долина») и месторождение Акасаба и, наконец, проверит несколько целей, созданных с помощью сочетание внутреннего сбора данных и исследования искусственного интеллекта («ИИ»), проведенного Mira (см.
