Станок сверлильный выбор: Рейтинг лучших сверлильных станков. Хороший сверлильный станок для дома
alexxlab | 27.03.2023 | 0 | Разное
Как выбрать сверлильный станок? – spk-stanok.by
13.05.2020
Какой инструмент использовать, чтобы просверлить много отверстий с резьбой определенной глубины? Дрель с такой задачей не справится, нужно более современное и функциональное оборудование. Например, сверлильный станок. Он справится с подобными операциями и в условиях производственного цеха, и в частной мастерской.
Но кому требуется сверлить много отверстий в металле или дереве? Мастерам, которые работают в самых разных сферах:
- ремонтируют автомобили и спецтехнику;
- производят различное оборудование;
- изготавливают мебель и фурнитуру.
Вот что умеет сверлильный станок:
- сверлит глухие и сквозные отверстия в заготовках из древесины и металла;
- рассверливает, зенкерует и нарезает внутренние резьбы – быстро и точно;
- качественно вырезает диски из листовых материалов разной толщины и размера.
Бесспорно, это весьма функциональное оборудование, которое точно пригодится на предприятии.
Как устроен сверлильный станок?
Конструкция этого оборудования включает следующие элементы:
- шпиндельная бабка с патроном для надежной фиксации режущего инструмента;
- сверлильная головка для размещения шпиндельной бабки, двигателя и ременной передачи;
- несущая стойка со сверлильной головкой и опорная плита – основание станка с вертикальной стойкой.
Какой станок лучше – напольный или настольный?
Напольные сверлильные станки работают с деталями и заготовками из дерева и металла большого размера и массы. Это оборудование для крупного цеха или предприятия со средней степенью загрузки. Как правило, у таких станков высокая колонна и раздвижной рабочий стол, который позволяет работать с деталями увеличенной длины.
Настольные станки более компактные, но и возможности у ряда моделей скромнее: они выполняют небольшие отверстия.
В продаже встречается настольное оборудование под инструмент 3, 6, 12 и 16 мм. Но их вполне можно назвать функциональными и производительными, они оптимальны для нужно небольшого предприятия или частной мастерской.
Что вы будете обрабатывать – металл или дерево?
Сверлильные станки бывают как универсальными (работают с металлом и деревом), так и специализированными (обрабатывают что-то одно – металл или дерево). Но на этом различия между ними не заканчиваются. Выбор в пользу того или иного оборудования придется делать на основании его функциональности.
Вот несколько распространенных видов сверлильных станков:

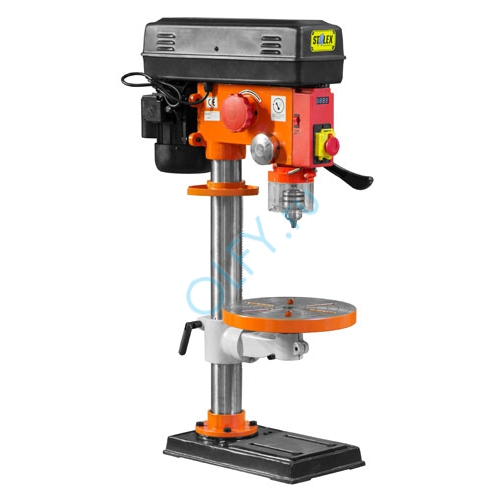

- Вертикально-сверлильные. Их еще называют колонными. Используют это оборудование для обработки деталей и заготовок с небольшими размерами. Если у вас частная мастерская или ремонтный цех – берите именно такой станок, он закроет все базовые операции, порадует низким уровнем шума и вибрации, долговечностью.

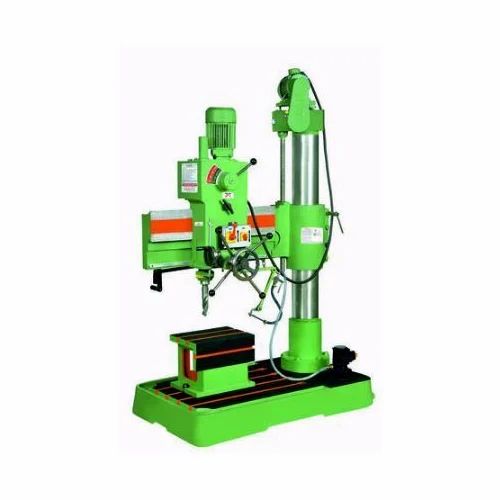

- Радиально-сверлильные. Делают отверстия в крупных деталях из металла/дерева за счет подвижного шпинделя, который перемещается относительно заготовки. Считаются многофункциональными и универсальными – их покупают крупные предприятия, мелкосерийные производства и частные мастерские.
- Горизонтально-сверлильные. Во многие эти сверлильные станки схожи со своими вертикально-сверлильными аналогами, но работают они в горизонтальной плоскости. Покупать их стоит в том случае, если на производстве большую часть работу занимают операции по выполнению глубоких отверстий.
- Магнитные. Специализированные станки на магнитной подушке для фиксации (горизонтально, вертикально и под углом) на любой металлоконструкции. Используются там, где обычное оборудование расположить нельзя. Отличаются мобильностью. Востребованы в строительной сфере.
Считаются многофункциональными и универсальными – их покупают крупные предприятия, мелкосерийные производства и частные мастерские.Какой станок подойдет вам? Для этого важно определить, какие работы предстоит выполнять станку и в каком объеме, а также определить типоразмеры и толщину обрабатываемых заготовок, предпочтительный материал – дерево или металл.
Наиболее практичными считаются радиально-сверлильные станки, а вот при выборе вертикально-сверлильного станка нужно обращать внимание на оборудование, в котором рабочий стол двигается вертикально, горизонтально и под углом вокруг колонны – так существенно расширится перечень выполняемых операций.
Если вы работаете преимущественно с деревом и пластмассой, то можно смело выбирать и устанавливать на производстве оборудование средней и малой мощности, а вот для металла лучше выбрать станок помощнее. Да, стоимость его будет выше, но он быстро себя окупит за счет многозадачности и высокой производительности.
Технические параметры сверлильного станка
Чтобы выбрать это оборудование правильно, следует внимательно изучить технические характеристики понравившихся моделей:
- Мощность. Для частной мастерской достаточно станка с мощностью 300-600 Вт, для среднего производства – не менее 1,5 кВт. А если у вас крупное производство, то заказывайте промышленное оборудование с мощностью выше 3 кВт.
- Высота от шпинделя до основания. Этот параметр оптимальный у большинства станков, даже самые доступные полупрофессиональные компактные модели могут работать с деталями и заготовками высотой 200-900 мм.
- Диаметр обрабатываемого отверстия, ход пиноли и вылет шпинделя.
- Также следует обращать внимание на тип питания оборудования. Бытовые модели питаются от электросети 220 В, промышленные станки работают с более высоким напряжением.
Так что же выбрать?
Если вы ищете сверлильный станок для гаража, дома или небольшой частной мастерской, то закажите компактное и легкое оборудование. С его помощью вы сможете сверлить отверстия глубиной от 12 до 30 мм.
Для среднего или крупного производства с большими объемами работ нужно выбирать промышленное оборудование – напольный станок с высокой мощностью работает стабильно даже в условиях высоких нагрузок.
Теперь вы знаете, как выбрать сверлильный станок правильно. А если возникнут вопросы, стоит проконсультироваться с продавцом – опытный менеджер подберет вам станок с учетом специфики вашего производства и имеющегося бюджета.

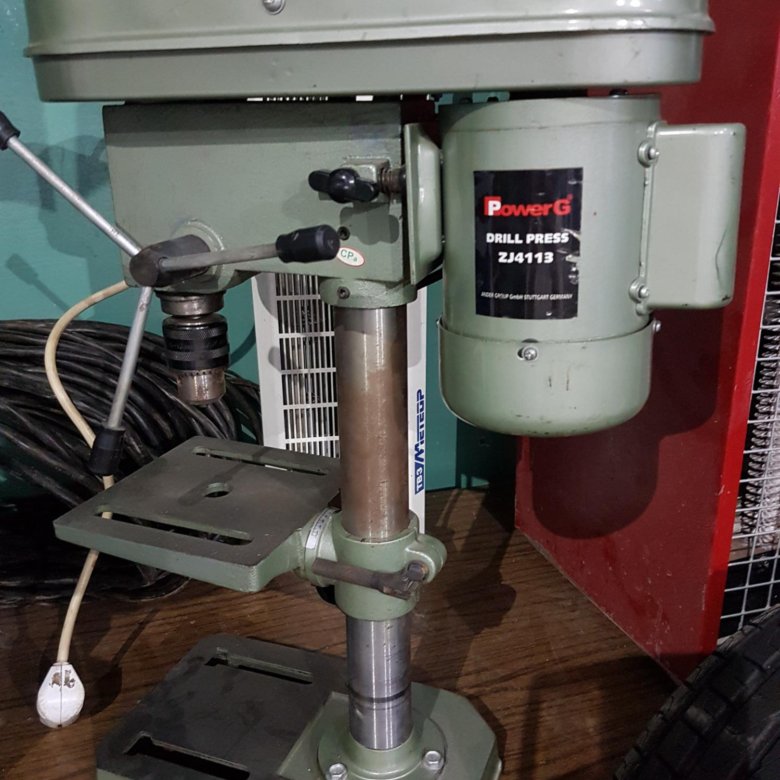

Как выбрать настольный сверлильный станок для домашней мастерской
от Aleksey | Инструменты | Пятница, 17 июля 2020
Подпишитесь на Make-Self.net в Facebook или Telegram и читайте наши статьи первыми.
🇺🇦 Помощь армии, волонтерам и медикам.
Когда ваш проект требует точного сверления, подойдет только настольный сверлильный станок. Этот удобный инструмент отлично подходит для сверления точных отверстий в дереве, металле и других материалах.
Читайте также: 15 Советов при работе с дрелью, которые выведут ваши умения на новый уровень
Настольный сверлильный станок является идеальным дополнением к мастерской, поскольку помогает сделать неуклюжую, потенциально опасную работу более безопасной и точной.
Вместо того, чтобы держать заготовку в руке, вы можете прикрепить ее к рабочему столу сверлильного станка.
Если в вашей мастерской нет сверлильного станка, пришло время присмотреться к этому замечательному инструменту.
Фотография – unsplash
Рабочее место
При выборе оборудования важно учесть, насколько ограничено пространство. Если вы планируете работать дома, вам подойдет легкий и компактный настольный станок с низким уровнем шума. Рекомендуется обратить внимание на радиально-сверлильные агрегаты, позволяющие выполнять работу под углом.
Читайте также: 15 Лучших проектов рабочих мест и верстаков
Если вы планируете установить станок в мастерской, на такой критерий, как уровень шума, можно не обращать внимание.
Размер сверла и ход
Размер сверла и ход являются двумя наиболее важными факторами для сравнения настольных сверлильных станков.
При работе с листовым материалом на такой параметр, можно не обращать внимания. Но если нужно сверлить насквозь толстые (более 5 см) бруски или плиты, эта характеристика приобретает большое значение. Чем мощнее станок, тем более глубокие отверстия он сможет просверлить.
Фотография – instagram
Скорость вращения шпинделя
Сверлильные станки обычно поставляются со скоростью вращения шпинделя от 200 до 3600 об/мин. Как правило, чем плотнее материал, тем ниже скорость требуется при его сверлении. Это уменьшает количество тепла, выделяемое сверлом, чтобы поддерживать его острым. Например, вы можете сверлить сосну на высокой скорости, дубовую доску со средней скоростью, а различные металлы на низкой скорости.
Совет: для сверления отверстий в стали толщиной 3 мм или толще, используйте смазочно-охлаждающую жидкость или многоцелевое масло. Смазка уменьшает нарастание трения и температуры, что облегчает процесс сверления и увеличивает срок службы сверла.
Для таких металлов как алюминий, латунь или чугун, смазка обычно не требуется.
Мощность
Существует два режима эксплуатации сверлильных станков.
- Продолжительный режим, при котором станок работает по несколько часов в течение рабочего дня.
- Кратковременный, при котором технику периодически отключают на несколько минут.
В первом случае рекомендуется подбирать технику от 600 Вт и более с возможностью сверления отверстий большого диаметра. Для нерегулярного использования можно приобрести станок мощностью до 600 Вт, который можно применять для работы по дереву и листовому металлу.
Лазерный указатель и подсветка
Выбор сверлильного станка с подсветкой поможет вам лучше видеть в темных углах мастерской, обеспечивая более точное сверление.
Читайте также: 9 Вещей, которые не стоит делать с цепной пилой
Ищите модель с лазерным указателем, чтобы действительно вывести работу на новый уровень.
Эти направляющие часто представляют собой перекрестные линии, которые совмещаются с точками на детали для более точного сверления.
Фотография – instagram
Особенности безопасности
В то время как сверлильные станки являются своего рода инструментом старой школы, они получили некоторые обновления, чтобы сделать их более безопасными. Защита помогает обезопасить руки от вращающегося сверла и предотвращает попадание обрезков металла и дерева на ваше лицо. Большие кнопки включения/выключения помогут вам быстро выключить станок, если что-то пойдет не так.
Читайте также: 10 Полезных советов новичку при работе с фанерой
Зажимные приспособления не только удерживают заготовку на месте для лучшей точности, но также предотвращают ее расшатывание и травмирование оператора сверлильного станка. Однако большинство из этих устройств являются аксессуарами, которые нужно покупать отдельно.
Аксессуары и навесное оборудование
Для настольных сверлильных станков доступно множество удобных приспособлений и аксессуаров.
От наборов для шлифования до долбежного сверла, подходящий набор аксессуаров может превратить стандартный сверлильный станок в высокопроизводительную производственную машину. Многие из этих аксессуаров просто затягиваются на месте в патроне.
Фотография – instagram
Другие полезные аксессуары включают в себя зажимы и приспособления, которые могут крепиться к столу станка для удержания заготовок под определенными углами для безопасного и точного сверления.
Подписывайтесь на нас в Pinterest, где вы найдете еще больше интересных статей.
Полезные короткие видео от Make-Self.net
Подписывайтесь на наш уютный Telegram канал
СВЕЖИЕ СТАТЬИ
-
Бетонные мойки: все за и против
от Aleksey, Советы Декор Мастерская Мебель Интерьер, Вторник, 07 февраля 2023
-
26 Примеров умной кровати с местом для хранения
от Aleksey, Декор Мастерская Мебель Интерьер, Пятница, 03 февраля 2023
-
25 Способов использовать старые оконные рамы в вашем доме
от Aleksey, Винтаж Декор Мастерская Дешево Аксессуары Интерьер, Понедельник, 30 января 2023
-
10 Простых проектов скамеек в прихожую
от Aleksey, Декор Мастерская Мебель, Четверг, 26 января 2023
-
20 Впечатляющих идей застекленной террасы
от Aleksey, Архитектура Декор Мастерская Сад и огород, Понедельник, 23 января 2023
-
30 Примеров уютного домашнего офиса в деревенском стиле
от Aleksey, Декор Мастерская Интерьер, Четверг, 19 января 2023
-
Решено.
Когда использовать гвозди, а когда шурупыот Aleksey, Инструменты, Среда, 18 января 2023
-
8 Блестящих способов запереть дверь без замка
от Aleksey, Инструменты, Вторник, 10 января 2023
-
9 Признаков умирающего дерева, которые нельзя игнорировать
от Aleksey, Советы Декор Мастерская Сад и огород, Вторник, 03 января 2023
-
16 Крутых способов сделать деревянное изголовье кровати
от Aleksey, Поделки Декор Мастерская Мебель, Среда, 28 декабря 2022
Когда использовать гвозди, а когда шурупыПОПУЛЯРНЫЕ СТАТЬИ
-
33 Бесподобных домика для кошек, которые можно сделать своими руками
от Aleksey, Для питомцев Поделки Подарки Декор Мастерская Мебель, Пятница, 12 ноября 2021
-
50 Невероятных творений из дерева и эпоксидной смолы
от Aleksey, Поделки Декор Мастерская Мебель Дешево, Среда, 29 декабря 2021
-
Что можно сделать из остатков кожи.
30 Идейот Aleksey, Поделки Декор Мастерская Мебель Дешево Аксессуары, Пятница, 07 июля 2017
-
30 Элементов, которые способны перевоплотить сад в райское место
от Aleksey, Декор Мастерская Сад и огород, Четверг, 28 марта 2019
-
25 Превосходных журнальных столиков, которые можно сделать самостоятельно
от Aleksey, Поделки Декор Мастерская Мебель, Суббота, 17 февраля 2018
-
30+ Способов с умом использовать остатки краски
от Aleksey, Декор Мастерская Аксессуары Интерьер, Четверг, 07 сентября 2017
-
10+ приусадебных офисов, которые вдохновляют на продуктивную работу
от Aleksey, Архитектура Декор Мастерская, Среда, 09 мая 2018
-
24 Бесподобных вариантов мебели из фанеры
от Aleksey, Поделки Декор Мастерская Мебель Дешево Аксессуары, Понедельник, 02 июля 2018
-
70 Простых способов соединения деревянных деталей
от Aleksey, Поделки Советы Декор Мастерская Мебель Дешево Аксессуары, Пятница, 06 апреля 2018
-
99 Удивительных способов обновить старый комод
от Aleksey, Поделки Винтаж Декор Мастерская Мебель Дешево До и После, Среда, 27 сентября 2017
-
12 Простых способов создания текстуры на дереве
от Aleksey, Поделки Декор Мастерская Мебель Дешево Аксессуары, Суббота, 23 сентября 2017
-
7 Примеров – как сделать бумажник из кожи
от Aleksey, Поделки Для Знакомых Подарки Для Любимых Для Мужчин Для Женщин Мастерская, Пятница, 05 января 2018
-
92 Полезные хитрости для домашних мастеров
от Aleksey, Советы Декор Интересно Мастерская, Пятница, 05 января 2018
-
480 Примеров мебели, которую вы сможете сделать самостоятельно
от Aleksey, Поделки Декор Мастерская Мебель Дешево, Пятница, 22 апреля 2022
-
40 Простых диванов, которые можно сделать самостоятельно
от Aleksey, Поделки Винтаж Декор Мастерская Мебель, Среда, 07 февраля 2018
-
40 Потрясающих фоторамок, которые можно сделать самостоятельно
от Aleksey, Для Детей Поделки Винтаж Для Знакомых Подарки Для Любимых Декор Для Мужчин Для Женщин Мастерская Аксессуары, Среда, 15 апреля 2020
-
40 Необычных изделий из дерева
от Aleksey, Поделки Декор Интересно Мастерская Мебель Освещение Аксессуары, Суббота, 22 июля 2017
-
20+ Игрушек для детей из картонных коробок
от Aleksey, Для Детей Поделки Из Бумаги Прочее Модели Подарки Декор Мастерская Мебель Дешево, Понедельник, 06 ноября 2017
-
100 Идей повторного использования строительных поддонов
от Aleksey, Поделки Декор Мастерская Мебель Сад и огород Дешево Аксессуары, Четверг, 20 октября 2022
30 ИдейСоображения при выборе дрели
Разнообразие дрелей на рынке кажется безграничным, и каждый продавец говорит, что у него есть предложение, которое лучше, чем у остальных.
Подложки, геометрия наконечников и покрытия сильно различаются, как и цена. При покупке сверла я учитываю несколько факторов и пытаюсь найти баланс между ценой и производительностью, который дает наилучшее преимущество в затратах при сохранении качества деталей и производительности.
В первую очередь нужно учитывать количество отверстий. Распространенным заблуждением является то, что карбид всегда является лучшим выбором подложки. Дорогое высокопроизводительное твердосплавное сверло может обеспечить самую высокую скорость проходки и самое короткое время цикла. Однако, если количество просверливаемых отверстий невелико, применение менее дорогой альтернативы, такой как сверло из быстрорежущей стали, может оказаться выгоднее, поскольку экономия на инструменте может превзойти увеличение времени цикла.
Предоставлено Все изображения предоставлены C. Tate
Компания Savannah Machinery Works обнаружила, что сверло Walter Titex диаметром 3 мм (0,12 дюйма) обеспечивает превосходную производительность и длительный срок службы инструмента при резке Hastelloy X.
Геометрия вершины позволяет сверлить по радиусу детали без
Также учитывайте размер отверстия. Твердосплавные сверла диаметром более 1/2 дюйма (12 мм) стоят дорого, а сверла со сменными пластинами имеют ограниченный выбор размеров ниже 5 / 8 дюймов (16 мм). Поэтому сверло из быстрорежущей стали может быть лучше для сверления отверстий от ½ “до 1″. С другой стороны, сверло со сменными пластинами может быть более практичным, чем сверло из быстрорежущей стали или твердосплавного сверла для выполнения отверстий размером более 1”.
Поскольку высокопроизводительные твердосплавные сверла могут выдерживать жесткие допуски на размер и геометрию, я выбрал их, когда они исключают вторичную операцию, такую как развертывание. Кроме того, сверло со сменными пластинами можно использовать в качестве расточной оправки на токарном станке. После сверления отверстия сверло со сменными пластинами смещается от центра, поэтому периферийная вставка увеличивает отверстие до нужного диаметра, что, возможно, устраняет необходимость в расточном инструменте.
По данным Savannah Machinery Works, это сверло Sandvik Coromant со сменными пластинами диаметром 17 мм (0,67 дюйма) более экономично, чем цельнотвердосплавное сверло, для изготовления небольшого количества отверстий в кронштейне из сплава Hastelloy X. HSS не может бурение материала без риска катастрофического отказа.
Помимо сокращения количества инструментов за счет комбинирования операций, сокращение времени наладки является общей целью при обработке. Если сверло можно использовать для различных деталей, выбор дорогого высокопроизводительного сверла для продления срока службы инструмента и сведения к минимуму замены инструмента, как правило, снижает затраты. Возможно изготовление отверстий различных размеров путем сверления одного размера и круговой интерполяции с помощью концевой фрезы для увеличения отверстий, превышающих диаметр сверла, за одну установку.
Материал заготовки является еще одним фактором. Базовое сверло из быстрорежущей стали хорошо работает с углеродистой сталью, но при сверлении абразивных материалов, таких как чугун или литой под давлением алюминий, срок службы инструмента невелик, что оправдывает использование более дорогой альтернативы, такой как карбид.
А сверла P/M HSS эффективно режут аустенитные (серия 300) нержавеющие стали и подобные материалы. В этих материалах сверла P/M часто имеют скорость проникновения, аналогичную карбиду, и стоят значительно дешевле.
Подбор сверла к станку — еще один важный момент. Для высокопроизводительных сверл требуются жесткие станки со шпинделями с минимальным биением. Вибрация от незакрепленных направляющих и чрезмерное биение шпинделя могут повредить хрупкие кромки твердосплавных сверл, что приведет к преждевременному выходу из строя. Сверла большого диаметра, особенно большие сверла со сменными пластинами, могут потребовать большего крутящего момента, чем могут обеспечить шпиндели некоторых станков малой грузоподъемности. Этот сценарий может потребовать сверления отверстий меньшего размера, чем указано, и их увеличения с помощью круговой интерполяции или растачивания.
Державки играют решающую роль в эффективности сверления. Резцедержатель — это интерфейс между сверлом и шпинделем, поэтому важно сбалансировать эту взаимосвязь.
Низкокачественные оправки могут привести к износу сверл, что снижает геометрическую точность и срок службы инструмента. Если захват держателя недостаточен, сверло может соскальзывать. Это приводит к неправильной глубине отверстия, подвергая другие инструменты риску выхода из строя, когда они входят в слишком мелкие отверстия. Недостаточное сцепление также может привести к вибрации, повреждению режущих кромок твердосплавных сверл и, в конечном итоге, к катастрофическим поломкам. Лучший станок настолько хорош, насколько хорош резцедержатель в его шпинделе.
Сверло Sandvik Coromant со сменными пластинами диаметром 38 мм (1,50 дюйма) является хорошим выбором для изготовления отверстий в сплаве Hastelloy X, по данным Savannah Machinery Works. увеличивается с помощью круговой интерполяции или растачивания, но более короткое время цикла для сверления с более крупным индексируемым инструментом оправдывает расходы на эти сверла.Кроме того, станки, использующие более крупные сверла, предназначены для одного семейства деталей в SMW, поэтому увеличение гибкости не требуется.
Наконец, рассмотрите среду механической обработки и практику цеха. Если слесари, производители инструментов и программисты привыкли использовать сверла определенного типа, введение альтернатив может оказаться нецелесообразным. Например, я пытался внедрить высокопроизводительные твердосплавные сверла в механическом цеху, где раньше работал. Буровые установки HSS были стандартом. Операторы, использующие инструменты из быстрорежущей стали, привыкли работать с ними на скоростях, во много раз меньших, чем скорости, на которых могут работать твердосплавные сверла. Я не смог изменить культуру, поэтому использование более дорогих высокопроизводительных твердосплавных сверл не имело смысла.
Работы, рабочие материалы и производственные требования сильно различаются, и не существует единого окончательного метода выбора подходящего сверла. Правильная дрель — это та, которая позволяет вовремя и с выгодой отгрузить высококачественную деталь. CTE
Об авторе: Кристофер Тейт является ведущим инженером по механической обработке в Mitsubishi Power Systems, Savannah (Ge.
) Machinery Works, глобальном производителе газовых и паровых турбин. Он имеет 19-летний опыт работы в металлообрабатывающей промышленности и имеет степень магистра и бакалавра наук Университета штата Миссисипи. Электронная почта: [email protected].
Выбор реконфигурируемого станка для сверления и оптимизация параметров процесса в зависимости от спроса на продукцию
