Станок для изготовления профнастила своими руками

Станки и инструменты /15-мар,2018,12;54 / 8693 Станок для изготовления профлиста своими руками
Сегодня профнастил все чаще пользуется популярностью у тех, кто строит современные здания, возводит ограждения, надежно укрепляет перегородки, обновляют вид старых построек. Также с профилированной сталью стают доступными широкие возможности по возведения оригинальной крыши жилого дома или офисного здания. Благодаря высокому качеству стали для проката профлист может использоваться во время строительства таких сооружений как склады и ангары.

Станок для изготовления профлиста своими руками
Создать качественное строительное покрытие путем проката полосы через направляющие валики – достаточно просто. Благодаря технологи и оборудованию возможна организация производства на доступных площадях.

Листы из профнастила могут применяться как материал для таких целей:
• возведение стен разного вида сооружений;
• кровля для зданий разного назначения;
• изготовление опалубки;
• установка перегородок и ограждений.

Самостоятельная сборка станка для изготовления профлиста своими руками


Станок для изготовления профлиста своими руками - чертежи
Станок для изготовления профлиста своими руками - чертежи
Станок для изготовления профлиста своими руками - чертежиСтанок для изготовления профлиста своими руками – чертежи


Автоматическая линия для выпуска профлиста – это очень сложна задача для сборки своими руками. Однако вполне реально самостоятельно создать ручной станок, на котором заготовки можно сгибать на нужные углы и таким образом делать листы профнастила.Ручной станок для изготовления профлиста своими руками
Здесь следует взять во внимание то, что на домашнем ручном станке не удастся выпускать профлисты слишком большой толщины – возможный максимум составляет примерно 5 мм.


Чертежи станков для работы с профнастилом


изготовления профлиста своими руками-чертежиизготовления профлиста своими руками-чертежи

Как подготовить опоры и стол для подачи заготовок


Чтобы самостоятельно изготовить прокатный станок, в первую очередь следует собрать каркас, чтобы разместить в нем все компоненты оборудования. При этом достаточно установить надежные опоры. Их нужно закрепить на прочном основании – лучше если это будет бетонный пол.

Дальше нужно приступить к сборке стола, по поверхности которого заготовка будет подаваться в станок. Стол должен иметь длину, которая в несколько раз больше длины готового изделия. На поверхности должно быть достаточно свободного пространства, чтобы принимать готовое изделие. Оптимальный материал поверхности стола – лист алюминия.

изготовления профлиста своими руками-чертежи
На столе нужно расположить специальную планку, которая с помощью болтов будет фиксировать заготовку на столе. В такой же способ будет закрепляться и ручной рычаг, благодаря которому по столу подаются листы материала в станок для профнастила и устанавливается нужный угол подачи.

Как установить прокатные валы и запустить приспособление


Такая часть конструкция как прокатные валы собрать своими руками довольно сложно, поэтому проще всего купить готовые. Сегодня это сделать не составит никакого труда – вы их найдете хотя бы рынке.


Посредством кронштейнов из металлических уголков валы фиксируются на каркасе станка возле ручного рычага.

Закручиваем все болты не в полную силу – теперь наш самодельный ручной станок для изготовления профнастила может быть использован для проведения первой обкатки материала. Если профнастил, который выпущен на станке, имеет требуемую форму, закрепляем детали на своих местах, прочно затягиваем все болты. Если же форма профнастила не соответствуем нашим требованиям, мы регулируем те или иные детали, и повторяем процедуру.

Нужно помнить, что станок по выпуску профнастила – это оборудование, опасное в эксплуатации. Этот станок оснащен большим количеством режущих и колющих элементов, которые при несоблюдении техники безопасности могут стать для оператора причиной травм. Поэтому на станке допускается работать только в защитной одежде и защитных очках.

Изготовление приспособления для изготовления профнастила в домашних условиях


Изготовление приспособления для изготовления профнастила в домашних условиях
Изготовление приспособления для изготовления профнастила в домашних условиях
Изготовление приспособления для изготовления профнастила в домашних условиях

Изготовление приспособления для изготовления профнастила в домашних условиях
Изготовление приспособления для изготовления профнастила в домашних условиях

Не так давно мы обращались в компанию Krovelson (их сайт https://www.krovelson.ru/) и Вам рекомендуем, так как остались самые положительные впечатление. Это комплексный поставщик материалов и всей сопутствующей продукции для строительства зданий и производства металлоконструкций (профнастил, профильные трубы, уголок). Максимальное удобство приобретения продукции для клиентов, обеспечивают кратчайшие сроки от момента обращения до отгрузки продукции.

Ручной станок для производства профнастила своими руками

Содержание статьи:

Работа самодельного станка

В наше время все без исключения строительные материалы постоянно дорожают, и профнастил, который очень широко используется в строительстве, не является исключением. Производится материал из листа металла, которому придается определенная форма.

Основная функция такого станка – резка и прокатка заготовки, в результате чего она принимает форму готового профлиста. Подобный ручной станок для изготовления профнастила в наше время можно сделать даже своими руками, умея работать с металлическими заготовками и, желательно, имея инженерные навыки.

Автоматические и ручные станки по изготовлению профлистов

Основное отличие профлиста от прочих подобных металлических листов – гофра имеет трапециевидную форму. На первый взгляд может показаться, что самому сделать станок для производства такого материала невозможно, но это не так.

Производственные линии такого материала представляют собой целый комплекс механизмов, каждый из которых выполняет свои функции.

Так, даже самая простая автоматическая линия по изготовлению профлистов состоит из:

  • разматывателя рулонов металлических листов;
  • прокатного стана, на котором собственно и осуществляется формирование материала;
  • ножниц, которые имеют вид гильотины;
  • приемного устройства.

Производственная линия по изготовлению профлистов

Понятно, что самостоятельно сделать такую автоматическую линию нереально. Но вот сделать ручной станок, который сможет на нужный угол сгибать заготовки так, что получиться лист профнастила, вполне возможно.

При этом стоит учитывать, что домашний ручной станок не сможет изготавливать слишком толстые профлисты – максимальная толщина заготовки – около 5 мм.

Подготовка опор и стола для подачи заготовок

Самостоятельное изготовление прокатного станка начинается с собирания каркаса для размещения всех компонентов оборудования. При этом достаточно установить надежные опоры, закрепив их на основании: желательно – бетонном полу.

Основание станка

Далее собирается стол, по поверхности которого будет подаваться заготовка в станок. Длина его должна в несколько раз превышать длину готового изделия, поскольку на поверхности потребуется наличие свободного места, чтобы можно было принимать готовое изделие. Оптимальным материалом поверхности стола является алюминиевый лист.

На столе должна быть специальная планка, которая при помощи болтов сможет закреплять заготовку на столе. Таким же способом закрепляется и ручной рычаг, который осуществлять подачу по столу листов материала в станок для профнастила, устанавливая требуемый угол подачи.

Установка прокатных валов и первый запуск

Следующий компонент – прокатные валы – собрать своими руками очень сложно, поэтому лучше всего приобрести их готовыми. Найти в наше время на рынке такие приспособления не составит особого труда.

Прокатный вал

С помощью кронштейнов из металлических уголков валы закрепляются на каркасе станка возле ручного рычага.

Закрутив все болты не в полную силу, практически полностью сделанный ручной станок для производства профнастила готов к проведению первой обкатки материала. Если изготовленный профнастил имеет нужную форму, детали можно закреплять на своих местах, прочно затягивая все болты. В противном случае проводиться регулировка тех или иных деталей, и процедура повторяется.

Особенности работы с самодельным ручным станком

Даже если вы опытный мастер, работать на сделан собственноручно сделанном станке следует очень аккуратно, поскольку любая неисправность в любом компоненте механизма может привести к травматизму в процессе его использования.

При этом нельзя забывать и о технике безопасности, работая с предельной осторожностью, особенно в тому случае, если для разрезания металла используется гильотина.

Таким образом, собственноручно собранный станок для профнастила готов. Принцип его действия очень простой:

  • лист заготовки помещается на стол;
  • с помощью специальной планки заготовка фиксируется на столе;
  • используя ручной рычаг, устанавливается оптимальный угол подачи материала в прокатные валы;
  • на выходе готовый лист должен свободно перемещаться по столу.

Чтобы не получить никаких производственных травм, при работе с таким станком необходимо постоянно придерживаться правил техники безопасности.

Станок, на котором производится профнастил, является очень опасным оборудованием, поскольку на нем есть множество режущих и колющих компонентов, которые могут нести опасность для оператора. Поэтому работать на станке позволяется только в защитной одежде и очках.

Перед каждой работой с таким ручным аппаратом следует тщательно проверять работоспособность всех его компонентов. На ручных станках крайне не рекомендуется гнуть очень толстые металлические листы.

Таким образом, обладая навыками работы с металлическими материалами, даже своими руками можно сделать механизм для прокатки профлиста, который будет обеспечивать достаточно высокое качество получаемой продукции. Главное, не допускать никаких ошибок при его сборке, а также помнить правила безопасного использования листогибочного оборудования.

Чертежи для изготовления станка своими руками

Обзор заводских моделей

Стеновой профнастилC8C10-40CМП-20
Скорость профилирования, м/мин25-4025-4025-40
Клетей121515
Мощность, кВт161616
Масса, кг90601250011000
Габариты линии, мм18600х2980х196024000х4000х250023000х2980х2000
Цена, тыс. руб2100-26202200-27802270-2880

Станок для производства профнастила: виды, изготовление своими руками

Профнастил вот уже на протяжении нескольких десятилетий активно используется в области строительства и во многих других сферах. Этот надежный материал, для изготовления которого необходим специальный станок для производства профнастила, применяется в качестве основного элемента ограждающих конструкций, им покрывают крыши строительных сооружений, облицовывают стены, а также решают целый перечень других задач, связанных как с капитальным, так и с частным строительством.

Профнастил изготавливается методом холодного проката

Производство профлиста может осуществляться как на механизированном, так и на ручном оборудовании, которое при желании можно изготовить и своими руками. Зная все нюансы такого производства, можно организовать прибыльный бизнес по изготовлению востребованного на рынке профлиста или с минимальными затратами производить такой материал для собственных нужд.

Свойства профнастила

Профнастил, который на современном рынке представлен несколькими основными разновидностями, может быть изготовлен из различных материалов. Однако основным сырьем для производства профлиста является холоднокатаная листовая сталь, на поверхность которой нанесен тонкий слой цинка. Для придания стальному листу требуемой конфигурации используют метод его прокатки, которая может выполняться в горячем или холодном состоянии. Производство профнастила, при котором стальной лист предварительно подвергается значительному нагреву, осуществляют только крупные металлургические заводы. В домашних же условиях или в масштабах небольшого производственного предприятия профлист производится методом холодной прокатки.

Основные виды профилированного листа

В зависимости от условий дальнейшего использования и нагрузок, которые будет испытывать профлист, для его изготовления может быть использована сталь различной толщины. Вместо цинкового покрытия на поверхность профлиста может быть нанесен слой краски или другого материала, который в состоянии обеспечить надежную защиту металлического листа от негативного воздействия внешней среды. Учитывая тот факт, что конструкции из профнастила эксплуатируются преимущественно на открытом воздухе, наличие покрытия, защищающего их от интенсивного износа под воздействием коррозии, позволяет наделить такой материал требуемой долговечностью.

Условия, в которых эксплуатируется оборудование для производства профнастила, также оказывают влияние на качество готовой продукции. Так, и ручной станок, используемый для изготовления профнастила, и автоматизированную линию по производству такого материала желательно устанавливать в сухом и отапливаемом помещении, в котором не отмечаются резкие перепады температурного режима. Играют значение и условия, в которых хранится сырье для изготовления профилированных листов – рулоны листовой стали. Помещение, в котором осуществляется такое хранение, также должно быть сухим и отапливаемым.

Типы оборудования для производства профнастила

Любое оборудование для производства профнастила работает по типовой схеме. Плоский стальной лист для придания ему требуемой конфигурации прогоняется через систему валков, которыми оснащен станок, используемый для производства профнастила. В результате такой технологической операции плоский стальной лист деформируется, приобретая требуемую геометрическую форму.

Размеры и форма валков зависят от конфигурации производимого на станке профлиста

В качестве основного сырья, из которого изготавливается профилированный лист, как уже говорилось выше, используется листовая сталь, поставляемая с заводов-производителей в рулонах. Если стальной лист, свернутый в такой рулон, имеет небольшую толщину, то развернуть его не составит больших проблем: это можно выполнить даже вручную. Совсем иначе обстоит дело, если для профлиста необходимо использовать листовую сталь значительной толщины. В таком случае станок, применяемый для производства профлиста, нуждается в оснащении дополнительным приспособлением, которое будет отвечать за гибку листового металла значительной толщины.

Станок для профнастила в зависимости от требуемой производительности может быть оснащен ручным или механизированным приводом. Более простой конструкцией, конечно, отличается ручной станок для производства профнастила. Между тем, решив использовать такое оборудование, следует иметь в виду, что работа на ручном станке для производства профлиста требует приложения значительных физических усилий, поэтому применять такое устройство для изготовления профилированного листа значительной толщины проблематично.

Ручной профилегиб ЛСП-2000 предназначен для изготовления профлиста или шкетника из металла толщиной до 0,55 мм

Между тем изготовление в домашних условиях оснащенного механизированным приводом станка для производства профнастила также связано с определенными сложностями. Дело в том, что в таком оборудовании для профнастила должно быть устройство, обеспечивающее резку профилированных листов на изделия определенной длины. Для выполнения данной технологической операции не подойдут обычные гильотинные ножницы, так как для этого необходимы устройства, рабочие органы которых по своей форме полностью соответствуют конфигурации профилированного стального листа.

Формовка профиля на специализированной линии происходит на прокатном стане

Различают две технологии, по которым может осуществляться изготовление профнастила на специализированном оборудовании. Первая из них носит название одновременного профилирования и предполагает деформирование сразу обеих сторон стального листа, используемого для изготовления профлиста. Станки для производства профнастила, работающие по принципу последовательного профилирования, отдельно деформируют каждую из сторон стального листа.

Наибольшей эффективностью при изготовлении профлиста отличается специализированная линия для производства профнастила, в структуре которой уже содержится все необходимое оборудование.

Структура производственных линий

Для обеспечения высокого качества производимой продукции линии по производству профнастила должны быть оснащены следующими механизмами и приспособлениями.

  • В такой линии обязателен механизм, который обеспечивает фиксацию рулонов с листовой сталью, а также их разматывание. Изготовление стального профлиста в промышленных масштабах предполагает использование в качестве сырья рулонов листового металла, вес которых может доходить до десяти тонн. Манипулировать такими рулонами без использования специальных приспособлений практически невозможно.
  • Специальное устройство позволяет в автоматизированном режиме регулировать степень провисания заготовки между механизмом разматывания и приемной частью станка. Линия по производству профнастила, как правило, выполняет обработку листового металла с высокой скоростью, что просто не позволяет выполнять регулировку провисания заготовок в ручном режиме.
  • Чтобы обеспечить высокую производительность и требуемое качество изготавливаемой продукции, профессиональное оборудование для производства металлопрофиля оснащают несколькими группами рабочих валков. Такие группы валков, которые называются клетями, выполняют различные функции, находясь в составе автоматизированной линии для производства профилированного листа. Как правило, эти клети, состоящие из различного количества рабочих валков, служат для загрузки листового металла в зону обработки оборудования, для выполнения рабочих операций и выгрузки готового изделия из станка.
  • В производственной линии есть механизм привода, который должен обладать достаточной мощностью для того, чтобы обеспечить высокую производительность технологических операций, связанных с изготовлением профилированного листа методом прокатки.
  • Устройство для резки, которым оснащается профессиональное оборудование для производства профлиста, должно обеспечивать качественную резку готового изделия, без образования заусенцев и загибов на его краях. Наличие таких дефектов значительно снижает стоимость готовой продукции.
  • Станок для изготовления профнастила в промышленных объемах также должен быть оснащен отсеком, в котором складируются готовые изделия.

Структура автоматической линии производства профлиста

Производственная линия, предназначенная для изготовления профлиста, может управляться посредством автоматизированной системы или более простого устройства, которое не в состоянии обеспечить должный уровень автоматизации технологического процесса. Между тем использовать станок для профнастила, управляемый более простым устройством, могут даже операторы с невысоким уровнем квалификации.

Как изготовить станок для производства профлистов

Станок для изготовления листа, профиль которого имеет трапециевидную конфигурацию, можно изготовить и своими руками. Следует, однако, иметь в виду, что такое оборудование будет отличаться ограниченными техническими возможностями и использовать его можно будет для обработки заготовок из листового металла небольшой толщины. Такой самодельный станок можно применять не только для производства профлиста, но и для изготовления элементов кровельных конструкций – коньков, карнизных планок и др.

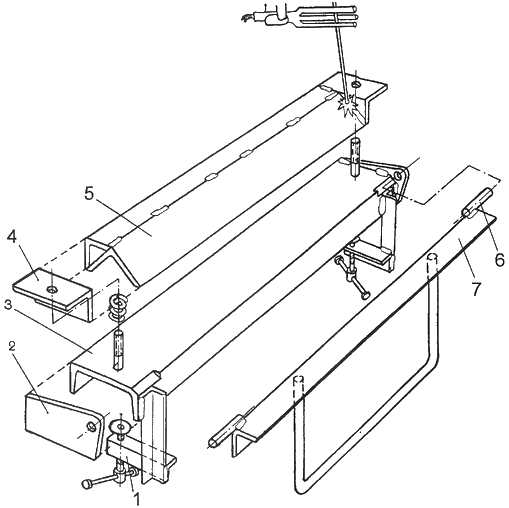

Чертеж самодельного листогиба, который тоже можно использовать для изготовления профлиста

Основой такого станка, с подробностями изготовления которого можно познакомиться и по видео, является каркас, устанавливаемый на бетонном основании и фиксируемый на нем при помощи анкерных болтов. На таком каркасе монтируется рабочий стол, длина которого должна превышать длину обрабатываемых заготовок. Рабочий стол самодельного станка, предназначенного для производства профннастила, используется как для подачи заготовки в зону обработки, так и для извлечения готового изделия.

Для надежной фиксации рулона листового металла на раме станка используется специальная планка, которая фиксируется при помощи болтового соединения. Механическое воздействие на обрабатываемый листовой металл, из которого и формируется профилированный лист, осуществляется посредством ручного рычага, монтируемого на раме оборудования. При помощи такого рычага, конструкция которого может быть дополнительно оснащена прижимной пружиной, осуществляется не только подача стальных листов в зону обработки, но и регулировка угла их подачи.

При самостоятельном изготовлении ручного станка для профнастила следует иметь в виду, что полностью сделать такое оборудование своими руками не получится: некоторые элементы его конструкции придется заказывать у специалистов по металлообработке. Такими элементами, в частности, являются прокатные валы, при помощи которых осуществляется формирование требуемого профиля обрабатываемой заготовки.

Для изготовления этого мобильного профилегиба понадобятся подшипники, уголок и трубы

Каретка – основной узел самодельного станка

Прокатные валы станка, предназначенного для производства профнастила, закрепляются на раме при помощи кронштейнов и соединяются с рычагом, который и управляет их работой. Металлическая заготовка, из которой будет формироваться профилированный лист, фиксируется на поверхности рабочего стола станка специальными лапками или планками.

Прежде чем надежно зафиксировать все болтовые соединения в конструкции самодельного станка, предназначенного для производства профлиста, следует выполнить на таком оборудовании пробную гибку. Ее результаты покажут необходимость регулировки или переделки механизмов.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Станок для производства профнастила своими руками

Свой станок для профнастила поможет не только изготовить хороший материал, например, для загородного строительства, но и начать прибыльный бизнес, однако для этого нужно знать множество нюансов.

Такое устройство довольно просто сделать в домашних условиях своими руками, если разобраться в принципе его работы.

Учитывая, что практически ни одна стройка сегодня не обходится без этого материала, он находит широкое распространение в быту, а если сделать свой станок, то можно изготавливать товар на продажу.

Профнастил на сегодняшний день является крайне востребованным покрытием. Его используются в качестве штакетника, материала для стен и крыш, обшивочного материала.

При этом такие листы отличаются относительно низкой стоимостью и простотой монтажа.

Однако стоит понимать, что к профнастилу выдвигаются строгие эксплуатационные требования, которые нужно учитывать, особенно если изготавливать материал своими руками на самодельном станке.

Особенности и требования к материалу

Есть несколько разновидностей профнастила, при изготовлении которого применяют различное сырье. Например, большой популярностью пользуется металлический профнастил.

Его делают из стали, применяя холодный метод проката.

Для конструкций, которые будут применяться на улице, например, для штакетника, можно сделать листы, покрытые дополнительно защитным покрытием – эмалью, полимерами, волокном.

Промышленный станок

Каждый вид сырья дает свою толщину листа.

В случае со сталью, мы можем получить качественный профнастил, который также можно оцинковать для повышения прочности и устойчивости к агрессивной среде.

Если делать листы совсем без покрытия, то материал быстрее изнашивается. Поэтому можно сказать, что большую роль играет не только сам станок, но и сырье.

Сборку прокатного станка для профнастила лучше проводить в закрытом помещении, где есть ровный бетонный пол.

При этом температура в помещении также играет большую роль: оно должно быть отапливаемым, без резких перепадов. Температуру выбираем не ниже 4 градусов.

Если планируется постоянно производить такой материал, то лучше сразу приготовить и помещения для хранения рулонов, сухие и теплые.

Разновидности конструкции и принцип работы

Чтобы сделать своими руками такое устройство, как станок, необходимо понимать принцип работы промышленных моделей.

Такой подход поможет компенсировать многие недочеты путем замены деталей на более доступные.

Любой профнастил производят путем холодной прокатки гладкого листового сырья через специальные насадки и валы.

Схема станка

В конечном итоге получается гофрированный лист заданной формы, который можно использовать и в качестве штакетника, и забора, и стены.

Даже в домашних условиях станок для производства профнастила требует покупки высококачественного сырья. Его покупают в рулонах для удобства пользования.

Такие рулоны еще нужно развернуть и тут все упирается в толщину сырья.

Если изначально вы нацелены делать тонкие модификации профнастила, то проблем возникнуть не должно – листы можно распрямить и руками.

А если же нужно производить довольно толстые изделия, то тут не обойтись без гибочного станка.

Станок для профнастила можно сделать двух видов: ручной аппарат и автоматизированный.

Первый имеет более простой принцип работы, его легко сделать своими руками и стоимость конструкции при этом будет более доступной.

Однако тут подача и регулировка вала производится самостоятельно с помощью собственной силы.

Автоматическое устройство сконструировать дома своими силами практически невозможно. Это экономически невыгодно и к тому же крайне сложно.

Примечательно, что сложности возникают и на заключительных этапах проката.

Дело в том, что рулоны имеют приличную длину, поэтому чтобы получить готовые изделия, которые сразу можно использовать в качестве штакетника или забора, нужно еще предусмотреть способ разрезания листов.

Тут могут помочь специальные гильотины. Такие ножницы делаются из очень хорошо заточенной стали, а также оборудуют защитными коробами и механизмами для безопасной работы.

Лучшим вариантом будет купить готовые лезвия, так как они повторяют по форме готовый лист.

Видео:

Также ручной станок для производства профнастила, как и автоматизированный, может быть сконструирован как по технологии одновременного профилирования, так и последовательного.

В первом случае идет одновременное получение гофры с обеих сторон листа. Во втором необходимо два раза прогонять лист с двух сторон.

Конечно, можно делать гофру только на одной поверхности, но не для всех целей подойдут подобные листы.

Например, для домашнего штакетника лучше делать две стороны.

Также бывают станки, которые работают с методом горячего проката.

Но в домашних условиях их не применяют, так как первоначально необходимо раскаливать сталь и вливать ее в форму, которая практически плавится.

Готовые листы подойдут для штакетника, но в качестве обшивки или устройства стен – вряд ли.

Пошаговая инструкция по сборке станка дома

Главное отличие профнастила от других металлических листов – гофра трапециевидной формы. Кажется, что в домашних условиях сделать такой материал невозможно, однако это не так.

Станок для изготовления профнастила, выполненный собственноручно, сделать вполне возможно еще листосгибом.

Однако стоит понимать, что домашнее устройство не всегда сможет помочь в изготовлении слишком толстых изделий.

Так, максимальная толщина оцинкованной стали, которую можно гнуть, не должна превышать 5 миллиметров.

Видео:

На таком устройстве можно делать не только листы для штакетника, но и коньки, карнизные планки и так далее.

В первую очередь собирают каркас станка. Он имеет небольшие размеры, а также не требует полного закрытия стенок.

Достаточно будет сделать хорошие опоры и закрепить их на бетонном полу с помощью шурупов. Далее нужно приготовить стол, по которому будет подаваться лист.

Обычно его длина должна быть хотя бы в пару раз больше предполагаемой длины изделия, ведь еще должно остаться место для приема готового листа. Стол можно сделать из алюминиевой фанеры.

Главное здесь, сделать специальную планку, которая позволит закреплять рулон или сырье. Ее плотно притягивают к столу с помощью болтов. Таким же образом закрепляется и ручной рычаг.

Он нужен, чтобы подвигать листы по столу и регулировать угол подачи. Можно для большей надежности снабдить такую конструкцию регулирующей пружиной.

Стоит понимать, что некоторые детали нужно покупать уже готовыми. Например, прокатные валы. Сделать их дома из подручных средств невозможно.

Видео:

Зато можно их заказать – сегодня это не проблема, да и стоимость для домашнего цеха будет весьма невысокой.

Их закрепляют на каркасе и подводят к рычагу. Валы стоит закреплять с помощью кронштейнов из отрезков металлических уголков.

При такой процедуре нужно проводить предварительную сборку. На ней же проводится и первая обкатка профнастила. Все болты закручиваются не в полную силу, а листы подают крайне осторожно.

Нужно ориентироваться на то, что во время работы полка уголка и полка каркаса должны находиться на одной плоскости.

Если получилось придать профнастилу нужную форму, то все детали можно закреплять. Однако не стоит забывать о технике безопасности.

Особенно это актуально, если будут установлены гильотины.

Работу следует выполнять крайне аккуратно, без спешки, даже если вы опытный мастер, так как присутствует повышенный шанс травматизма.

Механизм действия устройства довольно простой, именно поэтому сделать такой станок дома возможно. Сначала помещаем лист металла на стол. Его фиксируют с помощью лапок или планки.

Далее рычагом контролируется угол подачи. На выходе важно, чтобы готовый лист не упал, а равномерно помещался вдоль стола. После его можно будет убрать.

Можно также покрывать профнастил разными составами, но для этого нужно оборудовать специальный стол.

На всех этапах необходимо быть одетым в защитную форму, перчатки, а также использовать защитные очки.

Чертежи станка для производства профнастила. Как сделать самодельный станок для изготовления профлиста своими руками

1.
2.
3.

Профилированные листы из металла или профнастил довольно часто используется в строительстве. Материал является одновременно надежным и недорогим. Как правило, профнастил используют при монтаже временного сооружения (к примеру, складского ангара). Материал также применяют в процессе монтажа кровли и при облицовочных работах. Производство профнастила не предполагает больших трат. Некоторые строительные компании осуществляют изготовление материала прямо на площадках.

Виды оборудования для производства профнастила:

  • механические листогибы;
  • пневматические;
  • гидравлические;
  • магнитные;
  • полуавтоматические;
  • автоматические производственные линии.

Механические листогибы

Для изготовления профилированной поверхности металлического листа используется метод холодной штамповки. Но для начала необходимо подобрать несколько листов с ранее нанесенным цинковым или полимерным покрытием.

Существует специальный станок, на котором изготавливают профнастил в штучном количестве. На нем, в частности, можно гнуть доборные элементы – коньки, ендовы, фартуки и небольшие листы профнастила.

Чтобы привести такой станок в действие – требуется мускульная сила человека.

Рассмотрим технические возможности металлов для обработки:

  • Толщина стали не должна превышать 1 миллиметра;
  • Максимальная длина листа должна составлять около 2 метров;
  • Угол изгиба должен быть равен 150 градусам.

Поместите лист на оборудованном столе, прижмите его планкой и при помощи рычага гните нужный профиль. Ручной станок для производства профнастила относительно недорогой и не занимает много места. Этот станок не подходит для сгибания профилей на полимерных листах, так как можно повредить защитный слой. Уязвимые места покроются ржавчиной, и лист будет протекать.

Механизированные листогибы

Механизированное оборудование представлено пневматическими, магнитными и гидравлическими станками. Область применения механизированного оборудования не отличается от области механического. Однако отзывы значительно лучше. Листогиб имеет электромагнитный прижим заготовки. Это позволяет гнуть стальные, медные и алюминиевые профили. Например, станок для профнастила ручной не гнет заготовку по всей длине и автоматически не определяет угол в 360 градусов.

Пневматический станок включает в себя пуансон. С помощью этого приспособления металлический лист вдавливается в матрицу. Для приведения пуансона в действие необходим сжатый воздух. Мощность такого станка существенно выше, чем у ручного. Это позволяет с углом изгиба в 90 градусов, а также автоматически рассчитать длину и толщину.


С помощью гидравлического оборудования для профилированных листов можно получить различные виды профилей (читайте: ” “). Вместе с этим обеспечивается производство больших объемов профнастила. Гидравлический пресс действует по тому же принципу, что и пневматический. Листогиб для профнастила может включать числовое программное управление. Прессы различаются по своей производительности. Если вы используете полуавтоматические или автоматические устройства, то можно выбрать настройки пуансона и матрицы. Это позволяет увидеть модель листа в графике и установить скорость работы. Как правило, такое дорогостоящее оборудование по карману лишь большим заводам. Частная фирма или индивидуальные предприниматели редко могут позволить себе покупку пресса. Поэтому они используют ручной станок для изготовления профнастила.

Технология изготовления профнастила

Для того чтобы выпустить большую партию профилированных листов с различными характеристиками – используется метод холодного проката.

Производственная линия включает в себя:

  • разматыватель;
  • прокатный станок;
  • ножницы;
  • устройство для приема;
  • систему автоматического управления процессом.


С помощью универсальных технологий по производству профилированного настила промышленным способом, можно изготовить все профили на одном листе.

Преимуществами такого метода является:

  1. Отсутствие перекатов и ошибок в геометрии.
  2. Точная геометрия каждого профиля.
  3. Равномерное напряжение металла по длине и ширине, а также высокое качество работы (линии профиля не трескаются).

Ручной станок для производства профнастила, смотрите на видео:

Производить и продавать профнастил довольно выгодно. Именно поэтому станки пользуются такой популярностью у различных предприятий.

Оборудование устанавливается в отдельных цехах, в которых должны соблюдаться определенные требования:

  1. Использование грузоподъемного устройства, которое устанавливает рулоны на разматыватель. Вручную этот процесс осуществить невозможно.
  2. Минимальная температура в цеху должна составлять +4 градуса. Это связано с тем, что покрытия из полимеров дают трещины при более низкой температуре.
  3. Наличие площадей под рулоны, изготовленные заказы и другой материал.

Если вы решили использовать профилированные листы для монтажа кровли, то не забывайте о звукоизоляции. Потому что во время дождя металл довольно сильно шумит. Профлисты можно приобрести прямо на заводах-изготовителях. Кроме того, вы можете обратиться в специализированные магазины, которые кроме продажи материала, обеспечат его бесплатную доставку. Если вы приобретаете профнастил на заводе – то, скорее всего, сами осуществите транспортировку материала. В любом случае, перед покупкой профилированных листов, важно просмотреть фото- и видеоматериалы интернета. Из них вы узнаете, например, как работает листогиб ручной для профнастила.

Из листового металла делают немало изделий — водосточные системы, фасонные детали для обшивки или металлочерепицей, отливы для цоколя, углы для сооружений из профлиста и т.д. Все это может сделать специальный гибочный станок — для листового металла. Как сделать листогиб своими руками и поговорим в этой статье.

Виды листогибов

Все эти устройства относят к листогибочным станкам. Своими руками сделать проще всего агрегат первой группы, чуть сложнее — третьей (вальцы для листового металла). Вот о них и поговорим — от том как сделать листогиб своими руками.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Листогиб — проекция сбоку

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по ст

Станок для профнастила своими руками


Станок для профнастила своими руками чертежи

Компания Русская Ограда . Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Станок для профнастила давно уже перестал быть инструментом исключительно для промышленных целей. Стан такого рода сможет изготовить любой желающий, затратив, при этом минимум средств и используя максимум подручных материалов.

Как различаются между собой станки?

Согласно технологии, металл может быть подвержен двум типам обработки: холодной и горячей. Однако все, без исключения станки обрабатывают металл исключительно при комнатной температуре. Этот фактор существенно удешевляет производство и делает станок сравнительно безопасным для операторов.

Автоматизированные прокатные станки

Станок такого рода представляет собой не отдельное устройство, а линию производства профнастила, соединенную в определенном порядке. Среди участвующих в процессе выработки устройств можно выделить:

  • Разматыватель бухты;
  • Прокатный стан;
  • Ножницы;
  • Система автоматического управления процессом;
  • Приемное устройство.

С помощью такой конструкции можно создать любую геометрию профиля и получить высококачественный материал без перекатов и неровностей. Следствие этого – практически полное отсутствие брака. Единственный минус автоматизированной линии – это ее высокая цена. Позволить себе устройство такого рода сможет лишь профильная организация. Приобретать линию для личных целей не имеет смысла, так как она попросту не оправдает затраченных средств.

Передвижной станок для профнастила

Передвижные станы выбирают для себя в основном строительные бригады, постоянно работающие на различных объектах. В своем большинстве передвижные станки устанавливаются прямо на стройплощадке, при работе над крупными объектами. Так, например, обшивая профлистом ангар, можно будет существенно сэкономить на транспортировке металла.

Ручной прокатный стан

Ручной станок для профнастила применяется в основном для небольших производств. Изготавливать гофрированные листы можно без использования электричества, так как ключевую роль в этом процессе играет исключительно физическая сила операторов.

Однако на таком стане целесообразнее будет работать с обыкновенным оцинкованным профилем. Металл с полимерным и лакокрасочным покрытием на них не обрабатывается.

Еще одним преимуществом ручного стана является простота его сборки. Сделать такое устройство для собственных целей сможет любой желающий, умеющий безукоризненно выполнять предписания инструкции.

Процесс изготовления стана

Прежде чем начинать работы по изготовлению ручной линии производства профнастила, необходимо запастись следующим набором инструментов:

  • Сварочный аппарат;
  • Болты, гайки и швеллера;
  • Металлические трубы и уголки;
  • Петли и шарниры.

Все компоненты с легкостью можно найти в любом строительном магазине по сравнительной низкой цене. Однако прежде чем приступать к непосредственному изготовлению, важно хорошо разобраться со схемой, на основании которой и будет собираться станок.

Подготовка заготовок

механический и автоматическая линия для изготовления профлиста

В современном строительстве применяются самые различные материалы, одним из наиболее востребованных считается профнастил. Простота в монтаже, надежность и невысокая цена, вот почему профильный лист пользуется спросом как у промышленных предприятий, так и среди частных строителей. Чтобы организовать бизнес и установить станок для производства профнастила, не требуется больших затрат.

профнастилМожно устроить производство данного материала

Характеристика материала

Профнастил — это производимый из стали листовой материал, для изготовления которого применяется тонкая оцинкованная сталь или стальной прокат с другим покрытием. Жесткость и несущую способность (возможность выдерживать динамические и статические нагрузки) изделию при небольшой толщине придает профильная форма. Стальной профлист бывает несущий и стеновой.

Профильный лист применяется для:

  • облицовки стен;
  • кровли крыш;
  • возведения ограждений;
  • изготовления ворот;
  • производства ларьков.

В этом видео вы подробнее узнаете о станке для производства профнастила:

Виды станков для производства профлиста

Невысокая цена изделий достигается простотой производства. Технология заключается в протяжке стального проката (скрученного в рулон или листового) для придания формы через специальные вальцы, конфигурация которых определяет форму профиля.

Производят профлист как на автоматизированных линиях, так и на ручных механических станках. Оборудование необходимо устанавливать в светлом просторном помещении, чтобы обеспечить доступ к нему со всех сторон.

Условия хранения сырья и размещения производства могут влиять на качество производимой продукции, поэтому на складе и в цеху не допускается высокая влажность и понижение температуры ниже +4 градусов.

Механические станки

Ручной листогиб является самым простым станком для изготовления профлиста и имеет высокую популярность среди представителей малого бизнеса и в частных хозяйствах. Для открытия небольшой мастерской не потребуется больших капиталовложений. Оборудование для ручного производства возможно устанавливать непосредственно на строительных площадках. Правильно настроенный механический станок для изготовления профлиста позволяет работать со стальным прокатом как в листах, так и в рулонах толщиной от 0,4 мм до 0,6 мм, шириной 2 метра. Механический листогиб имеет ряд преимуществ:

  • не требует электричества;
  • компактность;
  • можно менять количество волн;
  • для обслуживания достаточно двух человек;
  • позволяет изготавливать элементы кровли.

Такое оборудование эксплуатируется вручную и имеет невысокую производительность. Малые партии качественного профлиста всегда найдут своего потребителя.

Автоматизированные линии

В промышленном производстве профильного листа применяются автоматизированные линии полного цикла с высокой производительностью. Установка такого оборудования требует определенных условий:

  • большое помещение не менее 100 м² с ровным бетонным полом и большими воротами;
  • кран-балка;
  • наличие электроэнергии 380 Вольт, допустимая мощность до 23 кВт;
  • хорошие подъездные пути.

В состав автоматизированной линии входит комплекс оборудования необходимого для производства:

  1. Разматыватель рулона — предназначен для разматывания и подачи оцинкованной стали из рулона на станок, а также для контроля провисания листа и синхронизации скорости подачи материала.
  2. Станок для прокатки профлиста (пневматический или гидравлический) — является основным механизмом линии, принимает сырье и при помощи вальцов, из плоского листа изготавливает профильный.
  3. Ножницы-гильотина с ножами, повторяющими профиль — отрезают лист до нужного размера, для жесткости крепят гильотину на станину, где установлен станок для изготовления профнастила.
  4. Приемное устройство — оборудовано автоматическим штабелером, обеспечивает прием готовой продукции и формирует пачки.
  5. Система, управляющая всеми процессами — связывает в единую сеть все механизмы и контролирует их работу.

Обслуживать и осуществлять производство на автоматизированной линии при наличии определенных навыков работы могут два человека, оператор и подсобный рабочий.

Изготовление профнастила как бизнес

Инвестиции в приобретение станка для производства профнастила экономически оправданы. Строительство новых объектов, реконструкция старых, развитие инфраструктуры постоянно требуют качественных материалов. Рынок растет и развивается, спрос увеличивается.

В сфере изготовления стальных профильных листов очень высокая конкуренция и чтобы конкурировать на этом доходном рынке, необходимо не только использовать хорошее сырье и материалы, но и производить профнастил на качественном и обслуженном оборудовании. На настоящий момент, по мнению экспертов, рентабельность производства профильной стали составляет от 20 до 40%.

2014 Год Машины для производства гофрокартона (гофроагрегаты)

бывшие в употреблении гофрированные машины

(бывшая в употреблении линия по производству двухслойного гофрированного картона)

(бывшая в употреблении линия по производству двухслойного гофрокартона)

000

Примечание: это бывшая в употреблении линия, мы можем обслуживать ее, сделать ее новой.

Если вас интересует эта бывшая в употреблении линия, пожалуйста, свяжитесь со мной, я пришлю вам подробную информацию.

Введение:

Линия одинарной облицовки также называется линией по производству двухслойного гофрированного картона. Эта линия для односторонней обработки бумаги состоит из стойки для рулонов бумаги , машины для односторонней обработки бумаги и машины для резки бумаги . Для использования вебов-бумажного материал единой производственной линии лица машины, производства и резок одного лица гофрированной бумаги в качестве необходимых размеров, она образует гофрированный картон, без необходимости сушки.Это устройство имеет преимущества разумной ткани, передовые технологии, высокое качество продукции, высокая эффективность, низкий уровень качества изготовления, эксплуатации и техническому обслуживанию легко. Это предпочтительное оборудование для производства гофрированного картона из картонных фабрик.

Технологический параметр:

02

02

0

Рабочая ширина

1400 мм

1600мм

Метод нагрева

Электрический нагрев / Масляный нагрев / Паровой нагрев

Расчетная скорость

100-120 м / мин

Экономическая скорость

8 90-119

8 90-119 100 м / мин

Давление сжатого воздуха

0.4-0,9 МПа

Тип канавки

Стандартная канавка

УФ-канавка

Станок односторонней обработки

Стандартные спецификации.

A, B, C, E, F

Для других типов и моделей мы можем изготовить по требованию заказчика.

Прочие основные модели: ROYAL PACKING

Наша мастерская:

000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9192 9000 9000 9000 9193 9000 Можно сделать двухслойный гофрокартон.

опыт производства картона в области производства картона более

Высокое качество, конкурентоспособная цена, своевременная доставка и индивидуальное обслуживание.

,

2014 Б / у машины для производства гофрокартона (гофроагрегаты) Линия односторонней обработки

бывшие в употреблении гофрированные машины

(бывшая в употреблении линия по производству двухслойного гофрированного картона)

(бывшая в употреблении линия по производству двухслойного гофрокартона)

000

Примечание: это бывшая в употреблении линия, мы можем обслуживать ее, сделать ее новой.

Если вас интересует эта бывшая в употреблении линия, пожалуйста, свяжитесь со мной, я пришлю вам подробную информацию.

Введение:

Линия одинарной облицовки также называется линией по производству двухслойного гофрированного картона. Эта линия для односторонней обработки бумаги состоит из стойки для рулонов бумаги , машины для односторонней обработки бумаги и машины для резки бумаги . Для использования вебов-бумажного материал единой производственной линии лица машины, производства и резок одного лица гофрированной бумаги в качестве необходимых размеров, она образует гофрированный картон, без необходимости сушки.Это устройство имеет преимущества разумной ткани, передовые технологии, высокое качество продукции, высокая эффективность, низкий уровень качества изготовления, эксплуатации и техническому обслуживанию легко. Это предпочтительное оборудование для производства гофрированного картона из картонных фабрик.

Технологический параметр:

02

02

0

Рабочая ширина

1400 мм

1600мм

Метод нагрева

Электрический нагрев / Масляный нагрев / Паровой нагрев

Расчетная скорость

100-120 м / мин

Экономическая скорость

8 90-119

8 90-119 100 м / мин

Давление сжатого воздуха

0.4-0,9 МПа

Тип канавки

Стандартная канавка

УФ-канавка

Станок односторонней обработки

Стандартные спецификации.

A, B, C, E, F

Для других типов и моделей мы можем изготовить по требованию заказчика.

Прочие основные модели: ROYAL PACKING

Наша мастерская:

000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9192 9000 9000 9000 9193 9000 Можно сделать двухслойный гофрокартон.

опыт производства картона в области производства картона более

Высокое качество, конкурентоспособная цена, своевременная доставка и индивидуальное обслуживание.

,Полуавтоматическая односторонняя машина

для формования гофрированного картона

TB Series 3 5 Линия по производству 7-слойного гофрированного картона

Автоматическая машина для производства гофрокартона Функции и характеристики:

Полная линия по производству гофрированного картона состоит из безвальной клети прокатного стана, односторонней облицовки без пальцев (вакуум всасывающий тип), подогреватель, двойной мост, машина для склеивания, машина для двусторонней резки, отрезная машина, машина для продольной резки, укладчик и система изготовления клея.Наша компания использует передовые технологии из других стран, мы получаем отзывы от наших пользователей и на основе нашего более чем 30-летнего опыта в разработке новой продукции. Особенности нашей машины: высокая автоматизация, простота эксплуатации и обслуживания, высокая эффективность, хорошее качество картон, компактная структура и красивый внешний вид

Технические характеристики низкоскоростной машины для производства гофрированного картона

Технические характеристики

Максимальная скорость машины

Скорость производства


Максимальная ширина бумаги

TB100-1600-I (Ⅱ, Ⅲ)

100 м / мин

60-80 м / мин

1600

TB100 -1800-I (Ⅱ, Ⅲ)

100 м / мин

60-80 м / мин

90 030

1800

Технические характеристики среднескоростной машины для производства гофрированного картона

Технические характеристики


Максимальная скорость машины

9002 Экономическая скорость производства

9002 Максимальная ширина бумаги

TB150-1600-I (Ⅱ, Ⅲ)

150 м / мин

80-120 м / мин

1600

TB150-1800 -I (Ⅱ, Ⅲ)

150 м / мин

80-120 м / мин

1800

TB150-2000-I (Ⅱ, Ⅲ)

150 м / мин

80-120 м / мин

2000

TB150-2200-I (Ⅱ, Ⅲ)

150 м / мин

80-120 м / мин

2200

Технические характеристики высокоскоростной машины для производства гофрированного картона

900 скорость


Экономическая скорость производства


Максимальная ширина бумаги

TB220-1600-I (Ⅱ, Ⅲ)

220 м / мин

150-180 м / мин

1600

TB220-1800-I (Ⅱ, Ⅲ)

220 м / мин

150-180 м / мин

1800

TB2 2000-I (Ⅱ, Ⅲ)

220 м / мин

150-180 м / мин

2000

TB220-2200-I (Ⅱ, Ⅲ)

220 м / мин

150-180 м / мин

22

Тип гофрокартона

Тип гофра

A

C

BC

BC2

B

02

D

0005 E

F

Форма гофра

UV

UV

UV

UV

UV

0 UV

5

УФ

УФ

Количество гофр 90 005

34 ± 2

38 ± 2

40 ± 2

44 ± 2

48 ± 2

50 ± 2

66 ± 3

75 ± 3

96 ± 4

124 ± 10

Высота гофра

4.6≈4,9

3,6≈3,9

3,0≈3,4

2,8≈3,2

2,6≈2,9

1,9≈2,1

1,5≈1,9

1,5≈1,9

≈ 1,8

0,7 ≈ 0,8

ставка контрактов

1,51-1,59

1,44-1,51

1,42-1,49

1,40-1,45

1.36-1,42

1,40-1,41

1,35-1,4

1,29-1,39

1,221,26

машина для упаковки сока 1 автомат для производства гофрированного картона

машина для производства гофрированного картона 2

машина для производства гофрированного картона 3 000

000

000

000

000

000

1.Q: вы фабрика или торговая компания?

A: Мы на заводе.

2. В: где находится ваш завод?

A: Наш завод находится в округе Дунгуан, провинция Хэбэй, Китай.

Рядом с Пекином (около 4 часов на поезде), Тяньцзинем (3 часа на поезде),

удобный транспорт .

Приглашаем всех наших клиентов из дома и за границу к нам в гости!

3.В: Как ваша фабрика относится к контролю качества?

A: Качество превыше всего. Компания Tongbao всегда придает большое значение контролю качества

от начала до конца. Наша фабрика получила сертификат CE.

4. Q: Каков ваш срок оплаты?

A: T / T, 30% депозита, остаток 70% должен быть оплачен до доставки.

5. Q: Как насчет упаковки машины?

A: Вся машина, весь корпус машины обернут пластиком.

6. Q: Каково ваше время доставки?

A: После получения депозита 60 дней.

7. Q: Как насчет установки и тестирования

A: Если вам нужно, чтобы мы установили и протестировали машину, мы можем организовать для вас рабочего.

Информация о компании

Cangzhou Tongbao Carton Machinery CO., LTD – профессиональное предприятие по изобретению, разработке и производству картонного оборудования на севере Китая.Приверженность научно-техническим инновациям от начала до конца и последовательное внедрение, потребление и усвоение передовых технологий в стране и за рубежом в течение 25 лет. Наша продукция на протяжении многих лет хорошо оценивается массовыми клиентами благодаря хорошему качеству, новому внешнему виду, долговечности, длительному и непрерывному обслуживанию.

Основная машина: все виды машин для производства гофрированного картона и картона, включая линию по производству гофрированного картона (клеть прокатного валка, односторонняя, подогреватель, клеевой станок, двойная облицовка, обрезка с ЧПУ, резка с тонким лезвием, винтовая резка с ЧПУ поперечный резак, двойной мост, конвейер, укладчик), полностью автоматический (одноцветный, двухцветный, трехцветный, четырехцветный, пятицветный, шестицветный) печатно-высекальный и высекальный станок, полуавтоматический печатный шлифовальный и высекальный станок , ротационная высекальная машина, ротационная машина для биговки и прорезки с раздельной резкой, высекальная машина с четырьмя ножами, фальцевально-склеивающая машина, ламинатор, брошюровочная машина, степлер и т.

Если вы заинтересованы в нашей машине, пожалуйста, свяжитесь с нами.

Добро пожаловать в гости к руководству и ведению бизнеса!

Мы будем рады начать с вами деловые отношения и поставить для вас машину хорошего качества.

Добро пожаловать, свяжитесь с нами для получения более подробной информации,

самая конкурентоспособная цена для вас!

Нет ничего невозможного

Ничего нельзя обсуждать

Best Service – это то, что мы дадим Вам

9064

9064

»- наша политика

« Мы никогда не подведем »- наше кредо

Чего вы ждете?

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
