Станок токарно револьверный с чпу: Токарно-револьверные станки с ЧПУ — купить в Москве, цена

alexxlab | 07.04.2023 | 0 | Разное

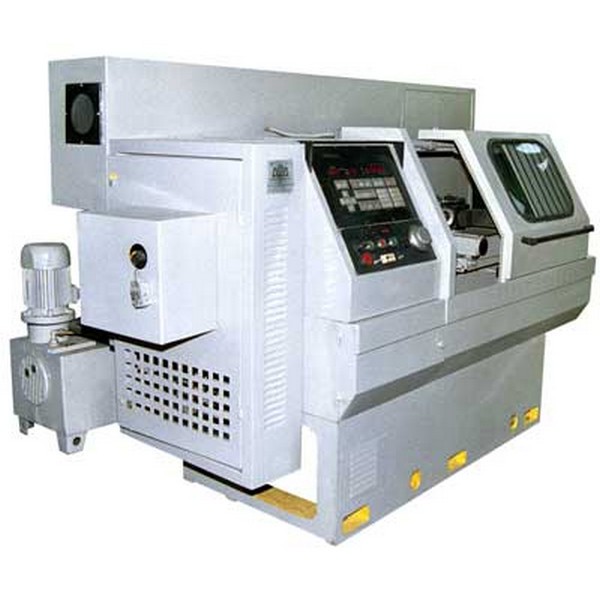

Горизонтальный токарно-револьверный станок с ЧПУ модели СрВ1640S

Стоимость станка в базовой комплектации 46 830,00 долларов США, включая НДС 20% на условиях DDP Самара.

Основные технические характеристики

МОДЕЛЬ	CLK6140
Основные технологические возможности
Максимальный диаметр устанавливаемого изделия, мм	540
Максимальный диаметр точения, мм	400
Максимальная длина точения, мм	600
Диаметр патрона, дюйм	8ʺ
Максимальный диаметр прутка, мм	50
Шпиндель
Отверстие в шпинделе, мм	метрический конус 80
Торец шпинделя	А2-6
Мощность двигателя привода шпинделя, кВт	7,5
Максимальный момент двигателя привода шпинделя, Н·м	48
Передача двигатель-шпиндель	ременная
Скорость вращения шпинделя, об/мин	30-4000
Оси X, Z
Максимальная величина перемещения по оси X, мм	200
Максимальная величина перемещения по оси Z, мм	600
Быстрые перемещения по осям X/Z, м/мин	18
Тип направляющих	Качения
Ширина направляющих по осям X/Z/задней бабки, мм	35/45/45
Диаметр / шаг ШВП по оси X, мм	32/8
Диаметр / шаг ШВП по оси Z, мм	40/10
Револьверная головка
Количество позиций револьверной головки	10
Сечение державки инструмента, мм	20 x 20
Диаметр хвостовика осевого инструмента, мм	25
Задняя бабка
Тип задней бабки	гидравлическая
Тип конуса пиноли	КМ 5
Перемещение корпуса задней бабки	450
Общие данные
Система ЧПУ	GSK980TDC
Точность позиционирования / повторяемость	±0,008 мм / ±0,004 мм
Напряжение, В	380±10%
Общая потребляемая мощность, кВА	15
Емкость бака СОЖ, литров	200
Вес станка, кг	3 500
Размеры длина / ширина / высота, мм	2800 х 1750 х 1870

Оставить заявку

Токарно-револьверный станок с ЧПУ JOA-252 (гидравлика) по цене производителя с доставкой – «TopStanok»

• Описание
• Характеристики Хар-ки
• Комплектация

Описание

Greenway JOA-252 представляет собой токарный автомат, произведенный в Тайване, который оснащен револьверной головой, что позволяет осуществлять не только токарные, но и фрезерные и сверлильные операции без переустановки заготовок.

Максимальный диаметр обработки над станиной составляет 600 мм, а максимальная длина обработки варьируется в зависимости от комплектации – 600/900/1200 мм. Мощность главного шпинделя 11 кВт, частота вращения достигает 4000 об/мин. Доступно опциональное увеличение мощности двигателя до 15 кВт.

Cтанина станка Greenway JOA-252 цельнолитая и жесткая, вместе с закаленными направляющими они минимизируют вибрации во время работы, что обеспечивает высокую надежность и точность при длительной обработке деталей. Более того, широкий диапазон и большой ход по осям X и Z гарантируют стабильную обработку и упрощают установку инструмента. Эргономичные габариты токарного автомата Greenway JOA-252 позволяют организовать рабочее пространство, и расположить оборудование не только на крупном предприятии, но и в небольшом цеху или мастерской.

Большое количество дополнительных опций, таких как Ось Y, дают возможность установить на токарном автомате Greenway JOA-252 приводные инструментальные блоки, расширив функционал обработки заготовок. Задняя бабка подойдет для обработки и устойчивой фиксации длинномерных и тяжелых заготовок. Более того, среди дополнительной комплектации имеется шлифовальное устройство и устройство для пескоструйной обработки, чтобы Вы могли произвести финишную обработку детали, повысив тем самым точность и производительность.

Наличие системы ЧПУ сводит к минимуму участие человека в процессе обработки и производства деталей, тем самым налаживает автоматизацию рабочего процесса и повышает производственную мощность.

Видео

Общие характеристики

Характеристика	JOA-252	JOA-252SV
Диапазон обработки
Максимальный диаметр обрабатываемого прутка	350 мм	350 мм
Максимальная длина точения	600 мм	600 мм
Главный шпиндель/ противошпиндель
Частота вращения главного шпинделя	4 000 об/мин	4 000 об/мин
Мощность главного шпинделя	11/15 кВт	11/15 кВт
Макс. диаметр сквозного отверстия главного шпинделя /противошпинделя	62 мм	62 мм
Общие
Длина	3800 мм	3800 мм
Ширина	1900 мм	1900 мм
Высота	2050 мм	2050 мм
Масса	3700 кг	3700 кг
Размер инструмента для обработки внутреннего диаметра	Ø40	Ø40
Размер инструмента для обработки наружного диаметра	口25	口25
Вращающийся инструмент с фасонным профилем для противошпинделя
Мощность насоса подачи СОЖ	0,74 кВт	0,74 кВт

Стандартная комплектация

• Педальный переключатель

• Шпиндель A2-6 8″ 3-кулачковый патрон, включая кулачок из мягкого металла

• Гидравлическая задняя бабка

• Инструментальная база для обработки внутреннего диаметра (Ø40)

• Распорка для инструмента (Верх/Низ)口25

• Втулка переходная для фрез (Ø40)

• Устройство охлаждения

• Электрический конвейерный транспортер стружки

• Лампа освещения рабочей зоны

• Набор инструмента для обслуживания станка

• Блок выравнивания основания

• Система автоматической смазки

• Насос СОЖ высокого давления

Дополнительные опции

• Ручной механизм проверки инструмента

• Кондиционер

• Цанговый патрон Ø60

• Стабилизатор напряжения

• Сертификация СЕ

• Устройство автоматической подачи прутка

• Трансформатор

• Фильтр масляного тумана

• Приемник обработанных деталей и конвейерная лента

• Маслоотделитель

Особенности

ЧПУ Syntec

Контроллер Syntec является полноценным административным центром, позволяющим осуществлять управление станком без подключения к персональному компьютеру. ЧПУ полностью готово к использованию, не требуется дополнительное управляющее оборудование. Сенсорное управление экрана с возможностью импульсного и последовательного контроля многоосевого движения. Доступная стоимость по сравнению с популярными аналогами.

Уловитель деталей

Автоматический рабочий режим с уловителем деталей позволяет экономить производственные расходы.



Цельнолитая высокопрочная станина

Цельнолитая станина из чугуна спроектирована таким образом, что позволяет свести к минимуму вибрации, достигая при этом высокой точности и жесткости. Компактная компановка, позволяет установить станок в ограниченном пространстве.


Применение

Медицина

Автомобильная промышленность

Авиакосмическая промышленность

Приборостроение

Оборонная промышленность

Нефтегазовая отрасль

Токарно-револьверный станок

или набор инструментов для ЧПУ? [+Swiss Lathes]

Это одна из многих тем, которая, кажется, вызывает религиозный пыл с одной стороны, а не с другой. Я лично просмотрел несколько сотен онлайн-статей и переписок с нашими клиентами G-Wizard об этом выборе.

Кстати, вот видео по теме, которое быстро освещает основные моменты:

Для более подробного обсуждения продолжайте читать.

Давайте начнем с некоторых определений и основных выводов, к которым я пришел после всех этих разговоров и исследований, а затем углубимся в множество деталей.

Какие токарно-револьверные станки и инструментальная оснастка?

На токарных станках с ручным управлением мы привыкли видеть один инструмент на быстросменном инструментальном посте (QCTP). Это работает, но на ЧПУ мы хотим более высокую производительность. Хотя вы можете установить обычный ручной токарный станок Quick Change Toolpost (QCTP) на токарный станок с ЧПУ, это обычно делается только для токарных станков Toolroom.

Для производственных токарных станков оснастка обычно устанавливается либо на опорную плиту, либо на револьверную головку. По иронии судьбы, на приведенном выше рисунке показаны оба формата в использовании: на каждой инструментальной станции револьверной головки установлена ​​монтажная плита, которая увеличивает количество инструментов, доступных в каждой позиции револьверной головки.

Чистый набор инструментов — самый простой вариант. В этом режиме инструменты устанавливаются в ряд на суппорте токарного станка. Доступ к инструменту — это вопрос отвода от заготовки вдоль оси шпинделя, чтобы инструменты не ударялись о заготовку, перемещения по оси X до тех пор, пока нужный инструмент не окажется в нужном положении, а затем перемещения вдоль оси Z назад, чтобы начать резку.

Суппорт с установленными инструментами обычно выглядит следующим образом:

На видео показано простое движение смены инструмента, а также скорость смены инструмента. Обратите внимание на два формата инструмента: инструмент для чернового точения делает большой глубокий рез и представляет собой типичную державку для токарных станков с квадратным хвостовиком. В остальной оснастке используется круглый хвостовик с лыской, что более характерно для групповой оснастки. Он более компактен, и иногда вы даже увидите, что на один держатель устанавливаются две вставки, которые используются для разных задач.

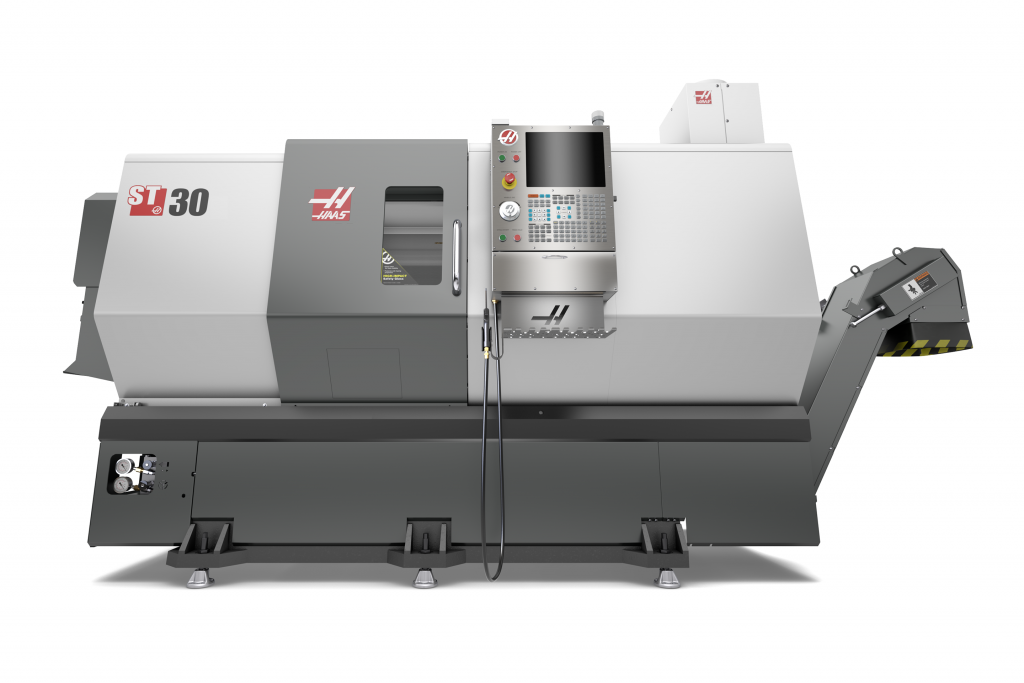

А вот револьверный токарный станок в действии:

Этот станок на видео на самом деле имеет 2 револьверные головки и использует одну, чтобы удерживать аккуратную подвижную центральную «заднюю бабку» для точения этой длинной тонкой детали. Вы получаете представление о токарно-револьверном станке. Револьверные токарные станки очень похожи на ротационные устройства смены инструмента, знакомые пользователям фрезерных станков с ЧПУ.

Какой из них лучше?

Существует длинный список плюсов и минусов каждого из них, к которым мы вскоре вернемся, но, как и было обещано, давайте начнем с выводов верхнего уровня:

Выбор набора инструментов или револьверных головок на токарном станке с ЧПУ больше зависит от того, какие детали вы будете изготавливать, чем от чего-либо еще. Gang Tooling очень трудно превзойти для коротких деталей меньшего диаметра, для которых не требуется задняя бабка. Револьверные токарные станки трудно превзойти по универсальности и, конечно же, они необходимы, когда вам нужна задняя бабка.

Просматривая множество статей, которые я исследовал по этой теме, я часто сталкивался с машинистами, которые хотели бы использовать свои групповые токарные станки для всего, но имели револьверные станки для деталей, которые были слишком длинными и тонкими для изготовления на групповом токарном станке.

Swiss Lathes

В некотором смысле это почти означает, что «конкуренция» между Gang и Turret Lathes немного вводит в заблуждение. Возможно, лучшим «соревнованием» были бы групповые токарные станки против швейцарских станков. Швейцарские станки используют направляющую втулку и поворачиваются от конца к передней бабке, так что работа всегда хорошо поддерживается с очень небольшим выступом для отклонения:

В обмен на большую стоимость, сложность и потребность в прутковой бабке дорогой, потому что он должен быть совместим со швейцарской установкой втулки, швейцарский станок может обрабатывать детали, которые были бы слишком длинными и тонкими для токарного станка.

Преимущество группового инструмента №1: Скорость

Давайте начнем с точки зрения компании Gang Tool, почему их станки лучше:

Если деталь можно изготовить на групповом токарном станке, ее можно изготовить быстрее и дешевле, чем на токарно-револьверном станке.

Помните, что некоторые детали просто невозможно изготовить на токарном станке, потому что вы не можете использовать заднюю бабку. потому что задняя бабка мешает. Есть некоторые многоточечные станки с выдвижной задней бабкой, но втягивание задней бабки каждый раз, когда требуется смена инструмента, сводит на нет главное преимущество многоместного токарного станка – сверхбыструю смену инструмента.

Смена инструмента выполняется очень быстро, поскольку для смены инструмента используется движение скольжения и не требуется индексация револьверной головки. Если подумать, типичный револьверный токарный станок должен переместиться в положение смены инструмента, прежде чем он сможет начать вращение нужного инструмента на место. Как только инструмент окажется на месте, он может вернуться в положение резки. Это почти точно такое же количество движений, которое необходимо для смены инструмента группы в худшем случае, но инструмент группы не выполняет индексацию. Он перемещается в положение смены инструмента (разное для каждого инструмента группы) и перемещает следующий инструмент на место, а затем перемещается прямо назад. Наиболее часто используемые инструменты размещаются в центре опорной пластины, и они перемещаются лишь на небольшую часть расстояния до самого дальнего положения смены инструмента, необходимого револьверному токарному станку.

Таким образом, групповой инструмент почти всегда работает быстрее. Вы можете услышать цитаты от станков с инструментами, например: «Станок с многоосевым инструментом может обработать деталь, отрезать ее, устройство подачи прутка продвигает материал, и он входит во вторую деталь, прежде чем револьверный токарный станок сможет закончить вторую операцию».

Преимущество инструментальной оснастки #2:  Простота и низкая стоимость

Револьверные головки — это дорогостоящие прецизионные устройства с большим количеством движущихся частей. Инструменты банды минималистичны. Он включает в себя несколько блоков, установленных на поперечных салазках, и все. Сервоприводы нормальной оси токарного станка и ходовые винты выполняют всю работу по смене инструмента. Это означает, что токарные станки часто могут быть намного дешевле, чем токарные станки с револьверной головкой. В некоторых случаях магазины покупают двухсекционные токарные станки за то, что стоил бы один причудливый двухшпиндельный револьверный токарный станок, и чувствуют, что они выходят далеко вперед.

Если ваша деталь нуждается в инструментах с приводом, например, для навинчивания плоских гаечных ключей на деталь или для просверливания окружности болта на фланце, гораздо дешевле использовать набор инструментов. Пневматические шпиндели, шпиндели с тросовым приводом и электрические шпиндели меньшего размера могут быть введены в эксплуатацию, если токарный станок оснащен индексируемым шпинделем с осью C. Моторизация револьверной головки увеличивает стоимость во многих отношениях из-за трудностей с передачей мощности вращения к позициям инструмента на поворотной револьверной головке. Это также увеличивает размер токарно-револьверного станка, что делает инструмент с вращающейся револьверной головкой непрактичным на небольших токарных станках.

Групповые инструменты, как правило, дешевле, в то время как револьверные инструменты, как правило, дороже, но они могут быть более масштабными и надежными. Некоторые из стандартов инструмента револьверной головки требуют довольно дорогих держателей инструмента, чтобы, помимо прочего, приспособить приводной инструмент. Преимущество № 3: Быстрая установка Это не может быть сделано быстрее, так как это можно сделать в автономном режиме или сохранить в виде собранного блока инструментов для различных работ. Вот блок с 7 установленными инструментами:

Замена блока инструментов выполняется быстро и позволяет разместить все инструменты, необходимые для конкретной детали… например, спиральное сверло определенного размера.

Преимущество инструментальной оснастки #4: Точность

Простота и уменьшение количества движущихся частей устраняют накопление допусков и различные виды люфтов (люфтов) в движущихся частях револьверной головки. Проблема точности заключается в достижении правильного положения центральной линии (оси Y) с помощью инструмента. После установки прокладок или специальной втулки, просверленной для спирального сверла, трудно добиться большей точности, и большинство револьверных головок будут менее точными.

Другим фактором, который дает токарным станкам преимущество в точности, является то, что они используются для перемещения на более короткие расстояния при обработке детали.

Преимущество инструментальной оснастки № 5: Надежность

Это тесно связано с простотой. На групповом токарном станке не так уж много ошибок. Конечно, у револьверной головки есть все точки износа и детали, которые можно сломать, как у токарного станка, а также многое другое. Если вы разбиваете турель, у вас может быть дорогостоящий счет за ремонт, или вам может просто понадобиться перенастроить ее.

Револьверный токарный станок Преимущество №1:  Гибкость

Давайте обратимся к револьверным станкам, прежде чем мы начнем думать, что групповые токарные станки — единственный выход. Преимущество турели №1 — гибкость. Вы можете использовать с ним заднюю бабку, которая позволяет делать гораздо более длинные и тонкие детали, чем на токарном станке, хотя есть некоторые хитрости, такие как коробчатые резаки, которые могут помочь токарному станку сделать больше.

Помимо длины револьверные головки позволяют изготавливать детали большего диаметра. Если подумать, то при установке многофункционального инструмента требуется зазор, чтобы деталь могла поместиться между любыми двумя инструментами. Это ограничивает диаметр или количество инструментов, которые можно поместить на пластину бандажа. Турель позволяет вам не только съесть свой пирог, но и съесть его, потому что она оставляет место для деталей гораздо большего диаметра.

Токарно-револьверный станок Преимущество №2:  Простое программирование

В то время как опытные пользователи токарных станков находят программирование простым, новички, как правило, найдут программирование револьверной головки проще. С токарным станком вам придется беспокоиться об очистке детали для смены инструмента. Это может быть сложно с различными настройками и диаметрами деталей. Сделайте неверное движение, и инструмент врежется в деталь.

Кроме того, пользователям групп приходится иметь дело как с положительной, так и с отрицательной идеей, поскольку инструменты находятся по обе стороны от заготовки. Пользователям турелей приходится иметь дело только с одним знаком и обычно выбирать положительный, поскольку это проще и интуитивно понятнее. Конечно, более сложные токарные станки будут монтировать как переднюю, так и заднюю револьверную головку, и в этот момент они будут работать как с положительными, так и с отрицательными значениями.

Токарно-револьверный станок Преимущество №3:  Дополнительные инструменты

Обратитесь к верхнему правому рисунку в статье, где на каждой станции на револьверной головке установлено несколько инструментов. Эта ситуация была доведена до крайности и будет довольно сложной для программирования, но наличие двух револьверных головок или даже просто размещение держателей групп на нескольких станциях для револьверных головок по-прежнему означает больше инструментов для токарного станка с револьверной головкой. Вот пластина с тремя инструментами, предназначенная для замены держателей инструментов с квадратным хвостовиком 3/4″ или 1″:

Foxwood Machine, компания, которая предлагает этот продукт, говорит, что они создали его для машин, которые не вмещали достаточно инструментов или не могли менять инструменты достаточно быстро. Я вижу, что размещение инструментов, необходимых для сверления и нарезания резьбы определенного размера и размера на одном блоке, может также упростить настройку.

Преимущество токарно-револьверного станка № 4: Больше операций, осей и деталей.

Это связано с преимуществом гибкости револьверных головок, но они кажутся хорошо подходящими для более сложных станков с двумя шпинделями и несколькими осями. и другие функции для размещения деталей, которые в противном случае потребовали бы нескольких настроек.

Токарно-револьверный станок Преимущество №5:  Лучшее измельчение?

Револьверные головки могут обеспечить лучшее измельчение только потому, что они чаще используются на больших токарных станках. Но машина с двумя револьверными головками также может выполнять трюк с использованием двух режущих инструментов одновременно, как показано на видео с револьверной головкой выше. Предположим, у вас есть инструмент, который сделает пропил 1/8″. Поместите одну по обе стороны от заготовки с помощью двух револьверных головок, чтобы одна немного опережала другую. Теперь вы снимаете 1/4″ с каждым проходом, и два инструмента уравновешивают склонность друг друга к отклонению детали.

Это довольно изящный трюк, который действительно может сократить время цикла.

Токарно-револьверные станки тоже умеют работать!

Небольшая пластина в револьверной головке…

Представьте, что каждая позиция в револьверной головке вашего токарного станка представляет собой небольшую пластину с несколькими инструментами. Вы начинаете видеть возможности?

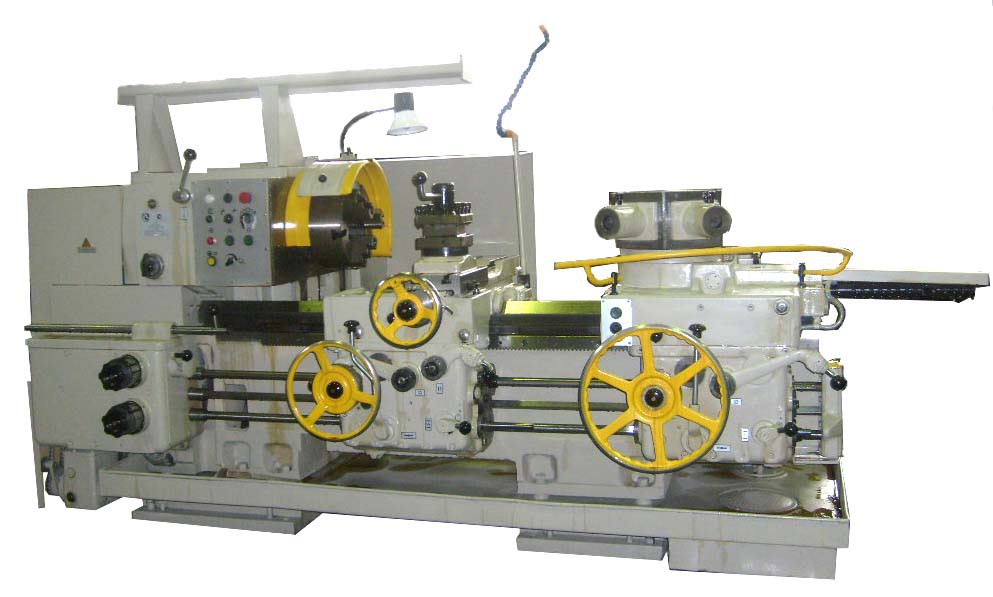

Ностальгия: револьверные станки старой школы с ручным управлением

Вот какими были револьверные станки до ЧПУ:

Вывод:  Это лошади для курсов

Несмотря на то, что у людей есть естественная склонность устраивать соревнование, которое приводит к единственному победителю, в данном случае это «Лошади для курсов». Выбор групповой оснастки по сравнению с токарно-револьверными станками лучше всего делать путем тщательного анализа типов деталей, которые необходимо изготовить, и того, какой набор преимуществ получат эти конкретные детали.

Если вы не знаете, какие детали вы в конечном итоге будете изготавливать, и не хотите мириться с ограничениями группового инструмента для более коротких деталей меньшего диаметра, вы, вероятно, предпочтете револьверную головку. Если вам нужно максимально простое программирование и меньшая кривая обучения, вам, вероятно, понадобится револьверный токарный станок. С другой стороны, если вам нужно максимально короткое время цикла, чтобы вы могли как можно дешевле обработать как можно больше деталей, изготовленных на токарных станках, обратите внимание на инструментальную оснастку.



Присоединяйтесь к более чем 100 000 пользователей ЧПУ!  Раз в неделю бесплатно получайте наши последние записи в блоге прямо на вашу электронную почту. Кроме того, мы предоставим вам доступ к некоторым замечательным справочным материалам по ЧПУ, в том числе:

Выбор револьверной головки или набора инструментов для токарного станка с ЧПУ

Автор Боб Уорфилд

Опубликовано

06 июля 2017 г. – 15:45

Решение о том, использовать ли турель или инструменты банды, является одной из многих тем, которые, кажется, порождают религиозный пыл от одной стороны к другой. Давайте начнем с краткого обзора каждого подхода, а затем углубимся в детали.

Инструментальная группа Pure — самый простой вариант для токарного станка с ЧПУ. Инструменты располагаются в ряд на поперечных салазках токарного станка. Чтобы сменить инструмент, конечный пользователь выполняет следующие действия:

• Вытягивает текущий инструмент из заготовки движением по оси Z.
• Скользит по оси X до тех пор, пока новый инструмент не займет свое место.
• Перемещение по оси Z для начала резки.

Револьверная головка более сложна, чем простой набор инструментов. Револьверная головка удерживает группу инструментов и вращается, чтобы установить на место новый режущий инструмент. Смена инструментов включает в себя:

• Отвод текущего инструмента назад, как правило, с помощью оси Z или комбинированного движения по осям X и Z.
• Вращение револьверной головки до тех пор, пока нужный инструмент не окажется в нужном положении.
• Перемещение инструмента вперед, чтобы начать резку, снова движением по оси Z или XZ.

Револьверные головки токарных станков похожи на ротационные устройства смены инструмента, знакомые пользователям фрезерных станков с ЧПУ.

Какой из них лучше?

Башенные профи	Банда профи
Более гибкий	Более быстрая смена инструмента
Подходит для более длинных и тонких деталей	Проще
Работает с деталями большего диаметра	Более низкая стоимость
Легче запрограммировать	Быстрая установка
Вмещает больше инструментов	Более точный
Больше возможных осей	Более надежный

Вот заключение на высшем уровне:

Выбор между наборным инструментом и револьверной головкой на токарном станке с ЧПУ должен основываться на типах обрабатываемых деталей: короткие детали, которым не нужна задняя бабка.

 Турели более универсальны. Они необходимы для длинных тонких деталей, которым нужна задняя бабка для поддержки.

Многие механики хотели бы использовать свои многоцелевые станки для всего, но у них есть револьверные станки для деталей, слишком длинных и тонких, чтобы их можно было изготовить на многотокарном станке.

---

Токарный станок с ЧПУ с револьверной головкой (слева) и набором инструментов (справа). Изображение предоставлено Б. Уорфилдом.

---

Для таких деталей, возможно, лучшим «конкурированием» были бы групповые токарные станки против станков швейцарского типа. Другая возможность – установить небольшие бандажные пластины на некоторых турельных станциях. Эта регулировка может сделать смену инструмента очень быстрой для инструментов на этой станции.

Револьверные головки также являются нормой для больших токарных станков с ЧПУ и многофункциональных станков. Револьверные головки предпочтительны для больших объемов работ, поскольку они не требуют зазора под деталью. Башня может подходить к детали сзади, что дает больше места для деталей большого диаметра.

Многофункциональные станки используют несколько револьверных головок и шпинделей, что значительно повышает скорость и гибкость станка. Цель состоит в том, чтобы выполнить все операции в одной настройке. С двумя шпинделями деталь может быть перенесена на второй шпиндель для обработки обратной стороны. С несколькими револьверными головками можно разместить больше инструментов, детали на двух шпинделях можно обрабатывать одновременно (одна револьверная головка на шпиндель), и даже можно увеличить MRR за счет черновой обработки наружного диаметра двумя инструментами за один проход.

На высоком уровне гибкость турелей делает их победителями. На нижнем уровне простота и скорость группового инструментария делают их победителями.

В блоге CNCCookbook (tinyurl.com/y7372pe5) доступна подробная статья о турелях и бандитских инструментах.

Связанные термины из глоссария

• зазор


  зазор

  Пространство позади рабочей поверхности или рельефа инструмента для предотвращения трения и последующего преждевременного износа инструмента. См. землю; рельеф.

• компьютерное числовое управление (ЧПУ)


  компьютерное числовое управление (ЧПУ)

  Микропроцессорный контроллер, предназначенный для станка, который позволяет создавать или модифицировать детали. Программируемое числовое управление активирует сервоприводы станка и приводы шпинделя и управляет различными операциями обработки. См. DNC, прямое числовое управление; ЧПУ, числовое управление.

• групповая резка (фрезерование)


  групповая резка (фрезерование)

  Обработка несколькими фрезами, установленными на одной оправке, как правило, для одновременной резки.

• токарный станок


  токарный станок

  Токарный станок, предназначенный для распиловки, фрезерования, шлифования, зубонарезания, сверления, развертывания, растачивания, нарезания резьбы, торцевания, снятия фаски, накатки, накатки, прядения, отрезки, вырезания шейки, нарезания конуса и кулачково- и эксцентриково-режущие, а также ступенчато- и прямотокарно-токарные. Поставляется в различных формах, от ручных до полуавтоматических и полностью автоматических, основными типами которых являются токарные станки с двигателем, токарные станки и контурные станки, токарные станки с револьверной головкой и токарные станки с числовым программным управлением. Токарно-винторезный станок состоит из передней бабки и шпинделя, задней бабки, станины, каретки (в комплекте с фартуком) и поперечных салазок. Особенности включают в себя рычаги переключения передач (скорости) и подачи, инструментальную стойку, составной упор, ходовой винт и реверсивный ходовой винт, шкалу нарезания резьбы и рычаг быстрого хода. К специальным типам токарных станков относятся сквозные, распределительные и коленчатые, тормозные барабанные и роторные, прядильные и ружейно-ствольные. Инструментальные и настольные токарные станки используются для точной работы; первые для работы с инструментами и штампами и подобных задач, вторые для небольших заготовок (инструменты, часы), обычно без механической подачи. Модели обычно обозначаются в соответствии с их «поворотом» или заготовкой самого большого диаметра, которую можно вращать; длина кровати или расстояние между центрами; и произведенная лошадиная сила. См. токарный станок.

• фрезерование


  фрезерование

  Операция механической обработки, при которой металл или другой материал удаляется путем подачи мощности на вращающийся резак. При вертикальном фрезеровании режущий инструмент устанавливается вертикально на шпиндель. При горизонтальном фрезеровании режущий инструмент устанавливается горизонтально либо непосредственно на шпиндель, либо на оправку. Горизонтальное фрезерование далее подразделяется на обычное фрезерование, при котором фреза вращается против направления подачи или «вверх» в заготовку; и попутное фрезерование, при котором фреза вращается в направлении подачи или «вниз» в заготовку. К фрезерным операциям относятся плоскостное или поверхностное фрезерование, торцевое фрезерование, торцевое фрезерование, угловое фрезерование, фасонное фрезерование и профилирование.
