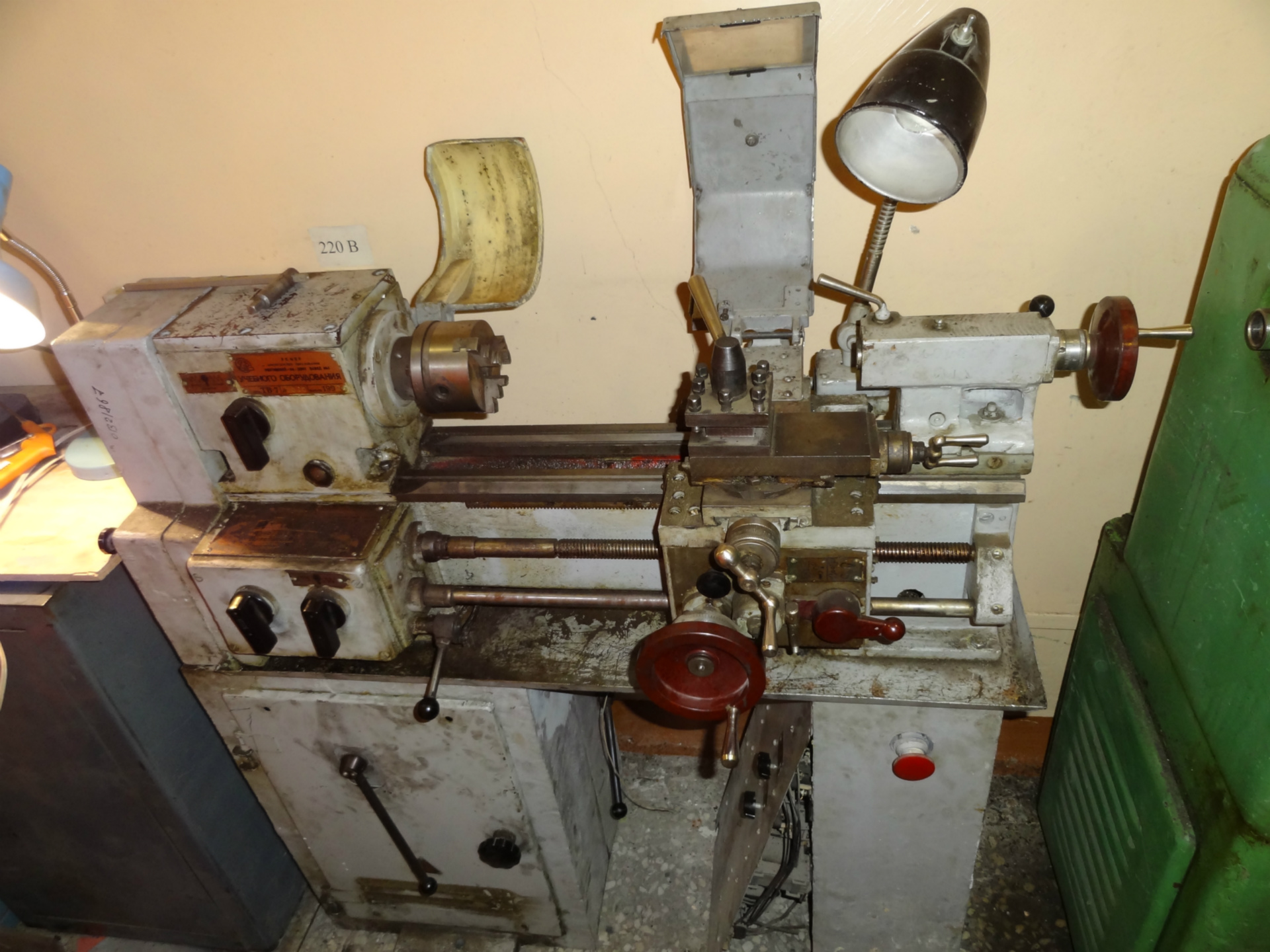

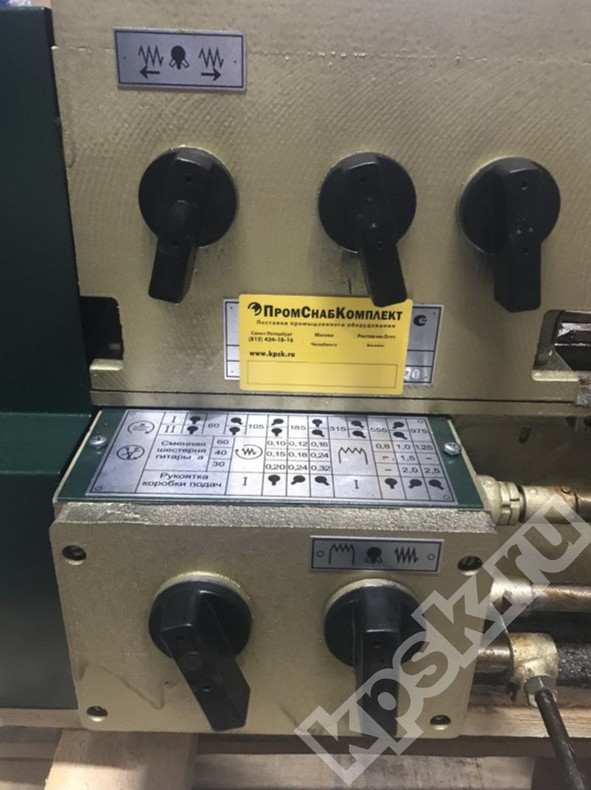

Токарно-винторезный станок ТВ-7М - низкая цена, описание

Цена: по запросу

Токарно-винторезный станок ТВ-7М предназначен для выполнения основных токарных операций:

  • проточка и расточка цилиндрических и конических поверхностей
  • сверление
  • отрезка
  • нарезка резьбы
  • подрезка торцов

ПараметрыЗначения
Наибольший диаметр заготовки, устанавливаемый:
- над станиной, мм
- над суппортом, мм

220
100
Наибольшая длина обрабатываемого изделия, мм275
Высота центров, мм120
Диаметр сквозного отверстия в шпинделе, мм18
Центр в шпинделе Морзе3
Значение шага обрабатываемых метрических резьбы, мм 0,8 ÷ 2,5
Пределы частот вращения шпинделя, об/мин60/105/185/315/555/975
Электродвигатель, кВт/В0,75 ÷ 1,5/380
Значение продольных рабочих подач суппорта, мм/об 0,1 ÷ 0,32
Перемещение на одно деление лимба, мм
- продольное
- поперечное

0,25
0,025
Центр пиноли в задней бабке Морзе2
Габаритные размеры станка, мм, не более1120 х 620 х 680
Масса станка, кг, не более210±5%
ПараметрыЗначения
Наибольший диаметр заготовки, устанавливаемый:
- над станиной, мм
- над суппортом, мм

220
100
Наибольшая длина обрабатываемого изделия, мм275
Высота центров, мм120
Диаметр сквозного отверстия в шпинделе, мм18
Центр в шпинделе Морзе3
Значение шага обрабатываемых метрических резьбы, мм 0,8 ÷ 2,5
Пределы частот вращения шпинделя, об/мин60/105/185/315/555/975
Электродвигатель, кВт/В0,75 ÷ 1,5/380
Значение продольных рабочих подач суппорта, мм/об 0,1 ÷ 0,32
Перемещение на одно деление лимба, мм
- продольное
- поперечное

0,25
0,025
Центр пиноли в задней бабке Морзе2
Габаритные размеры станка, мм, не более1120 х 620 х 680
Масса станка, кг, не более210±5%

Также посетители сайта смотрят

Техническое описание товара предоставлено официальными представительствами компаний производителей и актуально на дату появления товара в нашем каталоге.
Характеристики могут быть изменены без нашего ведома. Для уточнения обращайтесь к менеджерам ЗАО «Гигант».

Указанные на сайте цены носят информационный характер и не являются публичной офертой (ст.435 ГК РФ).
Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к менеджерам компании с помощью специальной формы связи или по телефону.

токарно-винторезный станок тв-7м возможно приобрести в лизинг. А также мы доставим токарно-винторезный станок тв-7м в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.

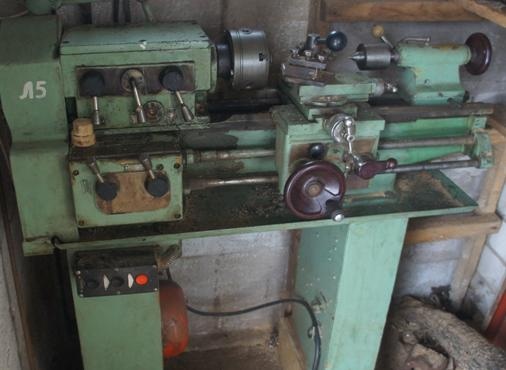

CU 325 аналог с ТВ 250

Наименование параметра ед.
измерения
CU 325 ТВ250
Высота центров мм 165
Диаметр обработки над станиной мм 325 280
Диаметр обработки над суппортом мм 190 175
Диаметр обработки в выемке в станине мм 440
Ширина направляющих мм 200
Расстояние между центрами мм 500, 750, 1000
Прутковый материал мм 30
Шпиндель
Передний конец DIN 55027 5
Диаметр отверстия в шпинделе мм 32
Внутренний конус шпинделя КМ 4,5
Подачи
Количество подач шт 48 40
Диапазон продольных подач мм/об. 0,006 - 1,77 0,021-1,155
Диапазон поперечных подач мм/об. 0,003 - 0,885 0,0014-0,77
Резцедержатель
Размер резца мм 20х20
Резьбы
Количество резьб шт 139
Метрические мм 0,1-28 0,5-10
Дюймовые вит/дюйм 2,5-75 28-11
Модульные мм 0,1-1,75
Диаметральные вит/дюйм 25659
Суппорт
Ход поперечных салазок мм 150
Ход верхних салазок мм 100
Задняя бабка
Диаметр пиноли мм 40
Конус задней бабки КМ 3
Ход пиноли мм 95
Привод
Число скоростей главного привода шт 12(24)
Диапазон оборотов об/мин 85-2000(42,5-2000)
Мощность двигателя кВт 2,2 1,5
Мощность насоса охлаждения кВт 0,09
Вес
Для РМЦ 500, 750, 1000 кг 550, 630, 700 520
Габаритные размеры
Длина для РМЦ 500, 750, 1000 мм 1620, 1884, 2150 1300
Ширина мм 820 840
Высота мм 1300 1150

ТВ250 произведен в Станкомаш, г. Челябинск

Токарно-винторезный станок 250ИТВМ: технические характеристики, паспорт

При оснащении цехов по выполнению токарных операций используется токарно-винторезный станок 250ИТВМ, а также широкое применение имеют более современные модификации, изготавливающиеся на этой базе. Разработчиками этого многофункционального устройства являются специалисты машиностроения Ижевска. Станок ИЖ, первоначальная маркировка которого была именно такая, используется для токарных работ в патроне, цанге, также в центрах.

Токарно-винторезный станок 250ИТВМ

Технические данные

Токарно-винторезный станок 250ИТВМ разрабатывался с целью обработки небольших по размерам заготовок. Технические характеристики станка полностью обуславливают его сферу применения, паспорт этой установки можно обнаружить в небольших мастерских, школьных классах, приборостроительных цехах.

Скачать паспорт (инструкцию по эксплуатации) станка 250ИТВМ

Модель способна гарантировать высокую точность выполняемых операций, если мастер выполняет финишную подгонку либо получистовую процедуру. При осуществлении грубой технологической обработки механизмы токарного станка подвергаются максимальным нагрузкам, что существенно снижает точность. Решением станет применение для этих работ улучшенной модификации этой серии.

Токарный станок ИЖ 250ИТВМ технические характеристики:

  1. Допустимая длинна заготовки – 500 мм.
  2. Максимальная величина диаметра обрабатываемого изделия – 240 мм.
  3. Используемый пруток (располагается в патроне) – до 24 мм.
  4. Сечение резца – 16х16 мм.
  5. Конечная часть шпинделя – 4.
  6. Частота вращения главного привода – 50-2500.
  7. Показатель точности по ГОСТу – модель относится к классу «В», точность высокая.
  8. Общий вес конструкции составляет 1180 кг.

Особенности работы и возможности

Анализируя чертежи 250ИТВМ можно заметить массу мест стыковки дополнительных модулей. Паспорт усовершенствованной модели характеризуется превосходящими техническими параметрами, что позволяет проводить работы с максимальными нагрузками. Точность этой модели обеспечивает специальный индикатор цифрового типа, благодаря которому не требуется затрачивать массу времени для ручного измерения параметров заготовки, также исключается необходимость пробных проходов.

Внешний вид станка

Ижевский завод обеспечил возможность присоединения высокоэффективных модулей даже к базовому стандартному оборудованию, эта особенность используется при модернизации.

Установка 250ИТВМ оснащена функцией фиксации головки резцового инструмента без зазора. Выполняя резьбу с использованием этой технологии в процессе операции удается поддержать максимальную жесткость, стабильность и точность. В ходе нарезки резьбы главный ходовой винт обрабатывается смазкой в автоматическом режиме. Благодаря уникальной конструкции шпиндельного модуля допускается мгновенная смена приводных ремней, причем разборка узлового агрегата не требуется.

Устройство

Паспорт модели 250ИТВМ содержит информацию о главных действующих модулях установки – приводе, обеспечивающем вращательный момент резца, вторым элементом является электрическая схема. Последняя используется преимущественно для осуществления ремонтных работ либо в качестве основного средства качественной установки дополнительных модулей.

Электрическая схема станка

Привод функционирует благодаря 12-скоростному редуктору, который позволяет работать на необходимой скорости с возможностью предварительной настройки для последующего запуска. Важное назначение имеют клиновые ремни, которые в этом агрегате допускается менять без громоздкой разборки основных элементов.

Механизм плавного переключения скоростей работает по следующей схеме:

  1. С поворотом маховика происходит смещение двух селекторных дисков.
  2. Внутри дисков моментально меняется комбинация отверстий, получившееся смещение полностью соответствует предполагаемой передаче, которую хочет включить рабочий.
  3. Отверстия соответствуют фиксирующим рычагам, обеспечивающим переключение необходимой скорости.
  4. Рукоять оттягивается, что сопровождается небольшим притормаживанием шестеренок, после чего происходит изменение передачи.

Конструкторские особенности строения

Составные части станка
Перечень составных частей

Токарная установка серии 250ИТВМ имеет достаточно уникальные конструкторские чертежи. Строение станка позволяет выделить массу технологических особенностей:

  1. Изменения параметров подач и текущей скорости шпинделя производятся в большом диапазоне, что увеличивает функциональность.
  2. Фартук этой модели оснащается продуманным механизмом останова, благодаря этому нововведению в строении защищены от нагрузок главные элементы устройства (коробка передач, привод, электросхемы).
  3. В основе регулировки работы шпинделя лежит преселективная технология управления. Ее суть в заблаговременной настройке этого узла к моменту последующего включения в работу.
  4. Нарезка нескольких вариантов резьбы обуславливается не последовательной сменой шестерней, а универсальностью коробки передач.
  5. Параметры сопротивляемости станины имеют запредельно высокие числовые показатели. При изготовлении основным материалом для этой детали является специальная марка хромоникелевого чугуна.

Регулировать подачи на станке допускается по облегченной схеме – используется специальная рукоять. Направление подачи полностью соответствует перемещению рукоятки.

Кинематическая схема станка

Насколько используется модель сегодня

Несмотря на достаточно «древний» год запуска в массовое производство, ИЖ 250ИТВМ паспорт еще давнего СССР образца, но его производительность приравнивается к современным модификациям аналогичного оборудования. Сегодня он поставляется в частные мастерские, школьные учебные классы и заведения среднего строительного образования без серьезных отличий от первоначальной модели.

Сравнивая устройство станка с альтернативными многофункциональными установками по многим показателям старенький ИЖ 250 проигрывает, но даже такая конкуренция не может полностью подавить спрос на эти модели. Паспорт 250ИТВМ не имеет превосходящих характеристик, однако точность работы на этом устройстве способна поразить даже опытного современного мастера обработки деталей.

Модель отстает от конкурентов по эргономичности, количеству изготавливаемых деталей, отсутствием компьютерного контроля и другим показателям. Но каждый обзор устройств, способных выполнить нарезку резьбы не обходиться без этого базового представителя класса.

Правила и советы эксплуатации

Кинетическая схема устройства работает стабильно благодаря 12-скоростному приводу мощностью 3 кВт. Осуществление переключения скорости происходит благодаря маховику, связанному с селекторными дисками. Диски отвечают за правильную расстановку отверстий и рычагов для определенной передачи.

Работа рукояти весьма схожа по функциональности с работой педали сцепления в любой машине. Перед переключением скорости происходит оттягивание рукоятки, что тормозит шестеренки. При снижении общей скорости рычаги следующей передачи попадают в предварительно расставленные отверстия дисков и моментально набирают скорость.

На заметку: инструкция по эксплуатации включает важное дополнение – фартук станка оснащается специальным блокиратором, ограничивающим одновременный запуск валика с ходовым винтом. Аналогично блокируется продольное движение, если используется поперечное перемещение заготовки, также и наоборот.

Советы и полезные рекомендации для осуществления эффективной работы на станке 250ИТВМ:

  1. Владеть функциональными особенностями и возможностями каждой модели станка необходимо, поскольку в разных модификациях выполнение одинаковых операций осуществляется разными модулями. Необходимо с осторожностью относиться к разновидностям оборудования, на котором установлен привод 5,5 кВт.
  2. Включение в сеть установки происходит путем монтажа специализированного выключателя пакетного типа.
  3. Имеется ограничение на мощность электросети. Стандартные 220 В. сети не могут обеспечить станок необходимым количеством энергии. Установка работает исключительно на трехфазовых 380 В. сетях.

После приобретения и установки модели токарного оборудования 250ИТВМ впечатления недостаточной функциональности не появится. Устройство собрано максимально надежно, что подтверждается массой и одновременной простотой конструкции. Этой «устаревшей» машине под силу выполнить точную нарезку резьбы на заготовке небольшого размера, причем производительность сохраняется на достаточном уровне.

Единственный минус – модель нельзя использовать в режиме чрезмерных нагрузок и массовом поточном производстве. При частом выполнении обработки на максимальных оборотах может выйти из строя любая из главных деталей установке.

Токарно-винторезный станок 250ИТВМ: технические характеристики, паспорт

Описание электрооборудования станка EMU-200

Данные сети питания:

  • Напряжение сети 380 В, 50 Гц
  • Максимальная рабочая сила тока 5 А
  • Максимальная пусковая сила тока 20 А
  • Номинальная сила тока главного плавкого предохранителя /тугоплавкового/ 10 А

Описание работы электрооборудования

Для облегчения обозрения соединений на рис. 5 показывается принципиальная схема электрооборудования станка. Сеть подключается к клеммам RST клеммной колодки. Защита станка от короткого замыкания осуществляется плавкими предохранителями. Двигатель насоса и трансформатор также защищаются предохранителями.

Включенное положение вводного выключателя показывается красной сигнальной лампой. Вспомогательная цепь контактора рассчитана на 24 В, на котором работает также и сигнальная лампа. Это напряжение вырабатывается трансформатором ТМ мощностью 100 ВА. От перегрузки трансформатор защищается двумя плавкими предохранителями. Допускается для освещения применять лампу накаливания до 60 Вт, напряжением 24 В.

Пуск двигателя привода, а также реверсирование осуществляются при помощи реверсивного переключателя FJ. Для пуска насосов охлаждающей жидкости служит выключатель PSZ.

При исчезновении напряжения двигателя запускаются снова только в том случае, если переключатель FJ и выключатель PSZ были предварительно установлены в положение “О”.

Работа, станка и органы обслуживания

Со включением электродвигателя запускается также и шпиндель. Остановка и реверсирование шпинделя производятся электрически, остановкой и реверсированием электродвигателя.

Допустимое число реверсов шпинделя нижеследующее: при 90-130 об/мин. шпинделя 600 реверсов в час, при 140-380 об/мин. шпинделя – 400 реверсов в час.

Число оборотов шпинделя – Возможны два случая;

  • а) Число оборотов 90-480 об/мин. В этом случае рукоятку переключения привода шпинделя через перебор или непосредственного привода /18. рис. 8/ повернуть направо. После этого, переводом реверсивной рукоятки 36 налево или направо, включить прямое или обратное направления вращения двигателя и вместе с ним – шпинделя. Только после этого разрешается поворачивать рукоятку 34 регулировки чисел оборотов до тех пор, пока соответствующая величина числа оборотов на лимбе скоростей шпинделя 33 не совместится с указателем,
  • б) Требуемое число оборотов 630-315 об/мин.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода /18/ перевести налево, а затем, после пуска двигателя, отрегулировать требуемое число оборотов.

Правому положению рукоятки соответствует на лимбе скоростей шпинделя /33/ более низкие, а левому положению рукоятки – более высокие числа оборотов.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода разрешается переключать только при неподвижном шпинделе, а рукоятку регулировки чисел оборотов – только при вращающемся шпинделе.

Реверсирование шпинделя осуществляется реверсированием двигателя /переключатель 36/.

Станок можно остановить так, что рукоятку переключателя 36 переводят в нейтральное положение

Технические характеристики токарно-винторезных станков 250-ИТП

Наименование параметра1И611П250-ИТП250-ИТВ250ИТВМ.01
Основные параметры
Класс точности по ГОСТ 8-82ППВВ
Наибольший диаметр заготовки устанавливаемой над станиной, мм260300300300
Наибольший диаметр заготовки обрабатываемой над станиной, мм250240240240
Наибольший диаметр заготовки над суппортом, мм125168168168
Наибольшая длина заготовки (РМЦ), мм500500500500
Наибольшая длина обточки, мм500
Высота центров, мм135150150150
Высота резца, мм16 х 1616 х 1616 х 1616 х 16
Шпидель
Диаметр сквозного отверстия в шпинделе, мм25252525
Наибольший диаметр прутка, мм24242424
Число ступеней частот прямого вращения шпинделя21181821
Частота прямого вращения шпинделя, об/мин (число ступеней)20. .2000 (21)63..3150 (18)63..3150 (18)25..2500 (21)
Размер внутреннего конуса в шпинделе (ГОСТ 13214)Морзе 4Морзе 4Морзе 4Морзе 4
Конец шпинделя по ГОСТ 12593-7244
Подачи
Наибольшая длина хода каретки, мм500500500500
Наибольшее поперечное перемещение суппорта, мм180170170165
Продольное перемещение суппорта за один оборот лимба, мм202020
Цена деления лимба продольного перемещения суппорта, мм0,10,10,10,1
Цена деления лимба поперечного перемещения суппорта, мм0,020,020,020,05
Поперечное перемещение суппорта за один оборот лимба, мм3223
Число ступеней продольных подач25242421
Пределы рабочих подач продольных, мм/об0,01. .3 (25)0,01..1,50,01..1,50,01..1,8
Число ступеней поперечных подач25242421
Пределы рабочих подач поперечных, мм/об0,005..1,50,005..0,750,005..0,750,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/миннетнетнетнет
Наибольшее допустимое тяговое усилие, Н (кг)5000 (500)5000 (500)
Количество нарезаемых резьб метрических33303033
Пределы шагов нарезаемых резьб метрических, мм0,2..48 (33)0,2..24 (30)0,2..24 (30)0,2..48 (33)
Количество нарезаемых резьб дюймовых26212126
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм24..0,5 (26)24..1 (21)24..1 (21)24. .0,5 (26)
Количество нарезаемых резьб модульных35212125
Пределы шагов нарезаемых резьб модульных, модули0,2..30 (35)0,2..6 (21)0,2..6 (21)0,2..12 (25)
Пределы шагов нарезаемых резьб питчевыхнетнетнетнет
Верхние салазки суппорта (Резцовые салазки)
Наибольшее перемещение салазок, мм120120
Цена деления лимба перемещения салазок, мм0,050,020,02
Перемещение салазок за один оборот лимба, мм3
Резьбоуказательнетнетнетнет
Блокировкаестьестьестьесть
Предохранение от перегрузокестьестьестьесть
Выключающие упоры продольные и поперечныеестьестьестьесть
Быстрый ходнетнетнетнет
Задняя бабка
Центр в пиноли задней бабкиМорзе 3Морзе 3Морзе 3Морзе 3
Наибольшее перемещение пиноли задней бабки, мм8585
Цена деления линейки/ лимба перемещения пиноли задней бабки, мм1/ 0,051/ 0,05
Поперечное смещение задней бабки, мм±10±10±10±10
Электрооборудование
Количество электродвигателей на станке3333
Мощность электродвигателя главного привода, кВт (об/мин)3 (1420)3 (1430)3 (1430)3 (1410)
Тип электродвигателя главного приводаАОЛ2-32-4АИР100S4ПУ3
Мощность электродвигателя станции смазки, кВт (об/мин)0,08 (1390)0,09 (2700)0,09 (2700)0,09 (1350)
Тип электродвигателя гидростанцииАОЛ-012-4
Тип станции смазкиС48-12МС48-12М
Мощность электродвигателя насоса охлаждения, кВт (об/мин)0,15 (2800)0,12 (2800)0,12 (2800)0,18 (3000)
Насос охлаждения (помпа)ПА-22ПА-25МС
Габариты и масса станка
Габариты станка (длина ширина высота), мм1770_970_13001790_810_1400
Масса станка, кг11201180

Список литературы:

Станок специальный токарный 250ИТП, 250ИТВ, 250ИТВФ1. Руководство по эксплуатации 250 ИТП.00.000 РЭ, 1985

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Конструкторские особенности строения


Составные части станка


Перечень составных частей

Токарная установка серии 250ИТВМ имеет достаточно уникальные конструкторские чертежи. Строение станка позволяет выделить массу технологических особенностей:

  1. Изменения параметров подач и текущей скорости шпинделя производятся в большом диапазоне, что увеличивает функциональность.
  2. Фартук этой модели оснащается продуманным механизмом останова, благодаря этому нововведению в строении защищены от нагрузок главные элементы устройства (коробка передач, привод, электросхемы).
  3. В основе регулировки работы шпинделя лежит преселективная технология управления. Ее суть в заблаговременной настройке этого узла к моменту последующего включения в работу.
  4. Нарезка нескольких вариантов резьбы обуславливается не последовательной сменой шестерней, а универсальностью коробки передач.
  5. Параметры сопротивляемости станины имеют запредельно высокие числовые показатели. При изготовлении основным материалом для этой детали является специальная марка хромоникелевого чугуна.

Регулировать подачи на станке допускается по облегченной схеме – используется специальная рукоять. Направление подачи полностью соответствует перемещению рукоятки.

Кинематическая схема станка

Назначение и описание агрегата

Станок токарно-винторезный 250ИТВМ.01отличается приличным по величине набором функций, а также вменяемой ценой. Такой агрегат легко обтачивает небольшие металлические заготовки. Чтобы его высокая точность обработки сохранялась подольше, не используйте его под крупные  серии деталей и, в особенности, для их предварительной обработки. Для таких процессов в линейке есть агрегат в исполнении 250 ИТПМ, который производится под заказ.

Указанное оборудование выпускалось станкостроительным заводом ИжмашСтанко (Ижевск). Агрегаты, комплектующие изделия и запчасти к нему имеются в продаже в полном объеме. Причем их стоимость приемлемая.

Вся рассматриваемая нами серия станков разрабатывалась на основе конструктивно и технически удачной схемы агрегата ИЖ1И611П. Они выполняют разнообразные виды токарных операций с фиксацией детали патроном, цанговым зажимом либо вращающимися центрами, производят нарезку резьбы дюймовой, метрической и модульной резьбы.

Основной привод выполнен электродвигателем, работающим на клиноременную передачу (одиночную и поликлиновую) или зубчатый редуктор (12-и ступенчатый).

В корпус передней бабки монтируют:

  • Шпиндельный узел, объединенный со входным шкивом.
  • Комплекты зубчатых колес (два) – перебор (с передаточным соотношением 1 : 8) и звено, увеличивающее шаги для резьбы.

Повысить производительность работ на станке позволяет отказ от пробного прохода с последующими замерами деталей. Это новшество реализовано в токарном станке ИЖ250ИТВМФ1. Для этого он имеет устройство цифровой индикации (УЦИ). Оно значительно упрощает работу специалиста по  расчету глубины резания, соответствующего ей числа оборотов лимба с фиксацией их на экране. УЦИ способствует обеспечению станку высокой точности обработки за счет:

  • Отражения величины размера (в мм, дюймах) с дискретностью в 0,1 – 100 мкм.
  • Учета компенсационных поправок, учитывающих изнашивание трущихся пар станочного агрегата и кромки режущего инструмента.

Точный отсчет для поперечной подачи (до 0,005 мм/об) осуществляется механизмом типа «верньер». Это маховик с нониусной шкалой. Коробка подач в состоянии менять скорость резца при нарезании резьбы, точении и остальных операциях. Причем делает это в достаточно широких пределах. Резьба с высокой точностью нарезается при условии прямого подключения ходового винта к гитаре (без участия коробки подачи).

Габариты рабочего пространства токарного станка ИЖ-250

Габариты рабочего пространства токарного станка ИЖ-250

Токарно-винторезный станок 250ИТВМ.01 представляет собой агрегат для выполнения технологических операций. Он используется для точения, одного из основных методов по обработке металлов резанием и преимущественно в промышленных условиях, в рамках производственных предприятий разного масштаба.

Токарный станок модели ИЖ250ИТВМ, благодаря относительно небольшим габаритным размерам занимает немного площади производственного участка. Его энергопотребление не велико. Агрегат при обработке дает точность размеров деталей класса «В» (высокая). Это оборудование изготовлено качественно и может эксплуатироваться длительное время. Его предпочтительнее применять:

  • Для единичного выпуска изделий небольшого размера в условиях приборостроительного или инструментального производства.
  • Для получистовой или финишной обработки.

С целью предупреждения последующих нештатных или аварийных ситуаций приобретайте станки после обслуживания/восстановительного ремонта.

Назначение и область применения станка

Возможных форм и размеров предметов, которые можно обработать, насчитывается сотни. Станок по металлу используется в промышленных целях свыше 50 лет. За это время он успел зарекомендовать себя с положительной стороны. Главные отличительные особенности, которые делают его востребованным, это безукоризненная точность, универсальность, надежность и безопасность.

Используется для обработки различных деталей, размеры указаны в технических характеристиках устройства. Применяется по большей части на крупных, небольших по масштабу приборостроительных и инструментальных фирмах страны.

Назначение ИЖ 250

Токарный станок по металлу ИЖ 250 обеспечивает высококачественное исполнение заключительных операций. Чтобы произвести точение, не требующее большой точности, и, оказывающее солидные нагрузки на станок, стоит выбрать другую модификацию оборудования – 250 ИТП. Для удовлетворения спроса Ижмаш выпустил несколько модернизированных вариантов ИЖ 250:

  • ИЖ 250 ИТВМ.03 имеет большее расстояние между центрами, позволяющее легко обрабатывать детали нестандартной формы.
  • ИЖ 250 ИТВМФ1 – агрегат, имеющий цифровой индикатор, что повышает удобство, точность и эффективность работы.
  • ИЖ 250 ИТПМ используется для токарных операций невысокой точности.

250ИТВМ Станок токарно-винторезный высокой точности универсальный. Назначение и область применения

Станки токарно-винторезные моделей 250ИТВМ предназначены для токарной обработки в центрах, патроне или цанге, а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на крупных и малых предприятиях.

Станки могут применяться в инструментальном и приборостроительном производстве, связанном с точной обработкой небольших по размерам деталей.

С целью длительного сохранения точности обработки станки необходимо использовать только для финишных или получистовых операций. Станок модели 250ИТВМФ1 оснащен системой цифровой индикации (в дальнейшем УЦИ), позволяющей повысить производительность труда за счет сокращения вспомогательного времени на пробные проходы, на измерение деталей. Применение УЦИ облегчает работу токаря за счет исключения расчетов и необходимости запоминания оборотов лимба.

Оснащение станка УЦИ позволяет:

Нюансы эксплуатации и паспорт

Станок следует эксплуатировать в строгом соответствии инструкции на оборудование. Наладку должен производить специалист.

Особенности эксплуатации:

  1. Электрооборудование работает от трехфазной электрической сети напряжением 380 В.
  2. Подключение к сети производится через пакетный и автоматический выключатель.
  3. В ряде моделей рассматриваемой серии регулировка скорости не производится редуктором. Для этого изменяется мощность подаваемого электрического сигнала. В этом случае устанавливаются электродвигатели повышенной мощности (до 5,5 кВт).

Коробка подач обеспечивает широкие возможности варьирования подачей и параметрами резьбы. Для правильного использования их необходимо пользоваться стандартными таблицами для установки рычагов. Точность поперечных перемещений инструмента увеличивает верньер (точность возрастает до 0,005 мм/об).

Сведения о производителе токарно-винторезного станка 250ИТВМ

Производитель токарного станка 250ИТВМ — Ижевский станкостроительный завод Ижмаш, основанный в 1807 году.

История станкостроения на Ижевском машиностроительном начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали «Удмурт», «Удмурт-2» (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Станки, выпускаемые машиностроительным заводом Ижмаш

  • 1И611П — станок токарно-винторезный повышенной точности универсальный Ø 270
  • 1И611ПМФ3 — станок токарный с ЧПУØ 320
  • 1ИС611В — станок токарно-винторезный высокой точности универсальный Ø 270
  • 95-ТВ (95ТВ) — станок токарно-винторезный Ø 250
  • 95ТС-1 (ИС1-1) — станок токарно-винторезный повышенной точности универсальный Ø 250
  • 161-А, 161-АМ (Удмурт-2) — станок токарно-винторезный универсальный Ø 350
  • 250-ИТВ (ИЖ 250-ИТВ) — станок токарно-винторезный высокой точности универсальный Ø 300
  • 250ИТВМ (ИЖ 250ИТВМ) — станок токарно-винторезный высокой точности универсальный Ø 300
  • 250ИТВМ.01, 250ИТВМ.03, 250ИТВМ Ф1 — станок токарно-винторезный высокой точности Ø 300
  • 250ИТВМ Ф2 — станок токарный с оперативной системой управления ОСУ Ø 320
  • 1336м — станок токарно-револьверный Ø 420, Ижевск, Киев
  • ИЖ-Т-400 (1623) — станок токарно-винторезный универсальныйØ 400
  • ИЖ-250, ИЖ-250П — станок токарно-винторезный повышенной точности универсальный Ø 250
  • ИТ-42 — станок токарный с ЧПУ Ø 320

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Сведения о производителе токарно-винторезного станка ИЖ-250

Токарное оборудование, известное не только в Российской Федерации, но и далеко за ее пределами, производилось на Ижевском машиностроительном заводе. При помощи устройства можно проводить обработку деталей большей части форматов в центре, цанге и патроне. Уникальный и многопрофильный станок производился в нескольких модификациях на заводе.

ИЖ 250 использовался практически повсеместно на крупных предприятиях. Но также, если позволяли производственные мощности, применяли в небольших компаниях.

Специалисты Ижмаша, работящие в то время, пытались создать профессиональный и многопрофильный агрегат, который имел бы относительно небольшие размер и был удобен в использовании. Выпускалось несколько вариаций.

Сейчас варианты ИТВМ03, ИТПМ и ИТВМФ1 с завода не встретить в продаже. Но на некоторых ресурсах продаются старые, отремонтированные агрегаты.

Насколько используется модель сегодня

Несмотря на достаточно «древний» год запуска в массовое производство, ИЖ 250ИТВМ паспорт еще давнего СССР образца, но его производительность приравнивается к современным модификациям аналогичного оборудования. Сегодня он поставляется в частные мастерские, школьные учебные классы и заведения среднего строительного образования без серьезных отличий от первоначальной модели.

Сравнивая устройство станка с альтернативными многофункциональными установками по многим показателям старенький ИЖ 250 проигрывает, но даже такая конкуренция не может полностью подавить спрос на эти модели. Паспорт 250ИТВМ не имеет превосходящих характеристик, однако точность работы на этом устройстве способна поразить даже опытного современного мастера обработки деталей.

Модель отстает от конкурентов по эргономичности, количеству изготавливаемых деталей, отсутствием компьютерного контроля и другим показателям. Но каждый обзор устройств, способных выполнить нарезку резьбы не обходиться без этого базового представителя класса.

Нюансы эксплуатации

Неотъемлемой частью механизмов установки являются система ремней клиновых и поликлиновых, электрический двигатель 3 кВт и редуктор, имеющий 12 скоростей, которые переключаются маховиком, связанным с селекторными дисками.

Маховик поворачивается, создавая необходимую комбинацию отверстий, в которые устанавливаются рычажные фиксаторы, обеспечивающие сцепление блоков различных зубчатых колес и их своевременное переключение. Для приостановки зубчатых колес оттягивается рычаг управления, эта операция производится после выбора нужной скорости, а после необходимые блоки зацепляются.

Механизм закрытого фартука отвечает за осевые и перпендикулярные подачи резцедержателя, как при ручном, так и при механическом управлении, и за нарезку резьб, при задействовании ходового винта. За осуществление прочих токарных работ отвечает ходовой валик.

Блокировочный механизм, установленный в фартуке, предотвращает одновременный запуск подач, осевых и перпендикулярных, и ходовых валика и винта. На передней части фартука расположен рычаг управления подачами

При работе с устройством стоит обратить внимание на такие моменты:

  1. Некоторые модели не предусматривают использование редуктора. Настройка скорости главного вала в таких моделях производится переключением скорости вращения электрического двигателя, мощностью 5,5 кВт.
  2. Подключение к сети осуществляется пакетным переключателем.
  3. Для обеспечения работы устройства требуется напряжение в 380В и трехфазная сеть.

Электрической схемой установки предусмотрена защита от перегрева. Срабатывая во время работы, система отключает двигатели только после ее завершения. Вращения главного вала возобновляются не раньше возврата переключателя теплового реле в начальное положение.

Наличие плавких предохранителей защищает систему от коротких замыканий. Двигатели защищены от перегрузок тепловыми реле, а нулевая защита электросхемы осуществляется пускателем.

Видео: токарный станок ИЖ-250.

Republished by Blog Post Promoter

95ТС-1 (ИС1-1) токарно-винторезный станок универсальный повышенной точности. Назначение и область применения

Токарный станок 95ТС-1 повышенной точности изготовлен на базе станка 1И611П.

Универсальный токарно-винторезный станок 95ТС-1 повышенной точности инструментальной группы предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб

Станок 95ТС-1 применяется для чистовых и получистовых работ в единичном и мелкосерийном производстве. Станки предназначены для эксплуатации преимущественно в многоэтажных зданиях, а также в подвижных ремонтных мастерских и судах.

Токарно-винторезный станок 95ТС-1 обеспечивает:

  • Разнообразные токарные работы в центрах, цанговом и кулачковом патронах
  • Широкий диапазон чисел оборотов и подач, обеспечивают производительную обработку при хорошем качестве поверхности
  • фрезерные работы, а также обработку концевым инструментом, установленным в сверлильном патроне
  • наружное и внутреннее шлифование деталей в центрах и патроне

Главное отличие от многих других токарных станков – коробка скоростей, конструктивно схожа с коробкой скоростей фрезерных станков 675-676 и рукоятка включения продольной – поперечной подачи.

Станок производился с середины 60х годов. В отличие от современных станков имеет закруглённые углы на передней бабке.

Все станки этой серии имеют калёные направляющие. Достаточно надёжны и точны. Имеет автономную систему смазки, работающую от электрической гидростанции.

Старые модели, на вторичном рынке имеются изобильно. Это весьма массовое изделие. Цены колеблются от 25 000руб до 130 000руб и более.

Особенности конструкции станка

Универсальная коробка подач даёт возможность нарезать все метрические резьбы и распространённые дюймовые и модульные резьбы без смены шестерён на гитаре;
Преселективное управление скоростями шпинделя позволяет подготовить последующее переключение во время работы станка;
Исключается необходимость обслуживания с задней стороны станка, что важно при ограниченных производственных площадях;
Сварной контейнер со встроенным электрооборудованием и емкостью СОЖ;
Объемный стружкосборник, удобное удаление стружки;
Преселективное управление скоростями шпинделя;
Предохранительное устройство от перегрузки механизма подач;
Механизм-верньер для точного отсчета поперечного перемещения суппорта;
фрезерное приспособление, устанавливаемое на поперечной каретке суппорта;
Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой;
Беззазорная фиксация резцовой головки обеспечивает высокую жёсткость и точность установки;
Ходовой винт смазывается автоматически при нарезании резьбы;
Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла;
Станина станка изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы;
Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жёсткому упору при точении

Конструкция и модификации станка


Внешний вид

Функциональное назначение токарных станков модели ИЖ-250 широкое. С их помощью можно выполнять обработку заготовок методом вращения. При этом деталь крепится в цанге, центрах или патроне. Дополнительно предусмотрена возможность формирования резьбы различного типа.

Конструкция оборудования стандартная, но имеет ряд особенностей. К ним относятся широкий диапазон переключения передач и подач режущего инструмента, возможность заранее выставить режим работы, который включится в определенный промежуток времени. Для удобства управления предусмотрен мнемонический механизм. Во время формирования резьбы смазка ходового винта выполняется автоматически.

Кроме этого, существует несколько типов модернизации станка, которые отличаются техническими и эксплуатационными качествами, а также комплектацией.

  • ИЖ-250ИТВФ1. Оснащен блоком цифровой индикации. С его помощью можно существенно повысить производительность труда, так как рабочий не тратит время на измерение фактических размеров обрабатываемой детали;
  • ИЖ-250ИТП. Предназначен для выполнения грубой обработки. Эта модель изготавливается только по особому заказу.

Во всех типах оборудования установлен редуктор с двенадцатью скоростями. Для привода применяются клиновые ремни повышенной надежности. Переключение блока шестерен происходит при смещении дисков, в которых есть отверстия под фиксирующие пальцы.

Повышение точности формирования резьбы осуществляется с помощью механизма-верньера, установленного на станок ИЖ-250. Дополнительно предусмотрена схема соединения гитары с ходовым винтом. Он позволяет повысить точность обработки.

Наибольшую популярность станки этой серии получили для комплектации производственных линий, специализирующихся на приборостроении. Это обусловлено возможностью индивидуальной комплектации и изменением некоторых параметров станка при заказе на заводе-производителе.

Расположение составных частей станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

Расположение основных узлов токарного станка 250итвм.01

Перечень составных частей станка 250ИТВМ.

01, 250ИТВМ.03, 250ИТВМФ1
  1. Станина 250ИТВМ.10.000 (250ИТВМ.03.10.000)
  2. Редуктор 250ИТВМ.17.000
  3. Коробка подач 250ИТВМ.30.000
  4. Гитара 250ИТВМ.25.000
  5. Бабка передняя 250ИТВМ.21.000
  6. Электрооборудование 250ИТВМ.90.000
  7. Разводка УЦИ 250ИТВМФ1.94.000
  8. Ограждение (патрона) 250ИТП.86.000
  9. Фартук 250ИТВМ.50.000
  10. Резцедержатель четырехпозиционный 250ИТП.61.000
  11. Ограждение (суппорта) 1И611П.89.000
  12. Суппорт 250ИТВМ.60.000
  13. Охлаждение 250ИТП.70.000
  14. Бабка задняя 250ИТП.40.000
  15. Ограждение 250ИТВМ.10.02.000
  16. Смазка 250ИТВМ.74.000

Устройство станка

Электрооборудование токарного станка ИЖ250

Станину изготавливают методом литья, она имеет усиления в виде П-образного ребра и устанавливается на прочной тумбе. Материал для станины служит хромоникелевый чугун. Станина снабжена 4-а направляющими (две – призматические, остальные – плоские). Последние подвергнуты поверхностной закалке ТВЧ и шлифовке. Внутри тумбы размещен электропривод, вращающий редуктор, автоматическая смазочная станция и система подачи СОЖ (смазочно-охлаждающая жидкость).

В соответствии с кинематической схемой станка редуктору отводится роль коробки скоростей, приводящейся с помощью электродвигателя, закрепленного на фланце. Для фиксации редуктора в тумбе имеется промежуточный кронштейн.

У редуктора есть устройство предварительного выбора оборотов. Эта процедура реализуется без останова станка.  Рукояткой проворачивают маховик, связанный с двумя дисками, с помощью которых выбирают число оборотов. Диски образуют набор отверстий для пальцев с рычагами, перекидывающими блоки  шестерен. Для приостановки вращения зубчатых колес (до скорости менее 100 об/мин) эта рукоятка слегка оттягивается к себе (ощущение сопротивления), выдерживается пауза. Затем усилием в том же направлении (к себе до отказа) включают передачу. На малых оборотах эта процедура делается одним движением ручки.

Для упрощения переброски или смены приводного ремня (без необходимости разбирать весь узел) его шкив смещен в левую половину корпуса задней бабки. Базой для монтажа последней принят штифт, установленный внизу шпинделя. Этот элемент контрит сам шпиндельный узел в случае разогрева нагреве последнего и облегчает контроль положения его оси вращения. Момент вращения к шпинделю станка приходит прямо от шкива либо через шестерни перебора. Впереди на корпус бабки вынесена ручка переключений между зубчатой муфтой и перебором. Блок не даст включить их в одно время. Во избежание поломки шестерен не двигайте ручку до полной остановки шпиндельного узла. В конструкции передней бабки предусмотрено звено, которое увеличивает шаг выполняемой резьбы.

С помощью коробки подач настраивают процессы по нарезке резьбы или переключают подачи во время точения. Размер всех поперечных подач вдвое меньше аналогичных продольных. Редуктор вращает входной вал указанной коробки посредством сменного комплекта шестерен (резьба) или ремня (все остальные операции). Переключение подачи при оборотах шпинделя менее 100 об/мин допускается с ходу. Если скорость выше – то только на выбеге (уменьшении скорости) шпинделя за счет кратковременного выключения вращения на станке с помощью предусмотренной рукоятки.

Слева на торцевой поверхности передней бабки крепят гитару. Из-за наличия блокировки включить зубчатую передачу вместе с ременной невозможно.

Застопорить заднюю бабку можно поворотом ее рукоятки. Усилие зажима можно отрегулировать с помощью гаек. Надежности прижима поспособствует добавочный винт. Проточка коротких конусов на станке облегчается тем, что есть возможность сместить корпус задней бабки по отношению к оси центров станка. Смещение делается на величину не более + — (10 мм) специальным винтом. Для контроля положения оси центров станка по горизонтали (относительно станинных направляющих) совмещают соответствующие бобышки на корпусе и поддоне задней бабки. Фиксацию пиноли выполняют посредством ее ручки.

К основным функциям фартука относят: реализация движения подачи (продольной или поперечной) для суппорта посредством ходового вала; порезка резьбовых поверхностей – от ходового винта. Поэтому фартук снабжен 4-я муфтами, которые включают прямые или обратные подачи. Ускоренного перегона резца у этих моделей станков нет.

Крестообразный суппорт в процессе работы станка ходит вдоль заготовки с помощью станинных направляющих, а поперек нее – по аналогичным элементам каретки. Продольные перемещения реализуются ручным либо механическим способом. Сверху на суппорте стоит основной резцедержатель с четырьмя местами под резцы. Под заказ возможна дополнительная поставка заднего одноместного резцедержателя для поперечной каретки.

Для закрытия зоны резания от летящих стружек установлено защитное ограждение с проемом из прочного прозрачного полимера. Ее монтируют с помощью стойки с регулируемой высотой. В случае резания заготовок из хрупкого материала применяют дополнительный защитный экран, который крепится к основному справа.

Сведения о производителе токарно-винторезного станка 250ИТВМ.01

Производитель токарного станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1 – , основанный в 1807 году.

История станкостроения на Ижевском машиностроительном заводе “Ижмаш” начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок фирмы “Леве” с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали “Удмурт”, “Удмурт-2” (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Токарный станок ИЖ-250: технические характеристики, модификации

Токарный станок ИЖ 250 до настоящего времени справедливо считается одной из самых популярных моделей своего класса несмотря на то, что выпускается с начала 60-х годов прошлого века.

Производитель его («Ижмаш») обеспечивает высокое качество сборки и долговечность. На базе этой модели разработаны и выпускаются и модифицированные версии. Правильно оценить достоинства станка поможет знание его особенностей и технических возможностей.

Какие задачи решает агрегат?

Токарный, а точнее, токарно-винторезный, станок ИЖ-250 относится к многофункциональному оборудованию и призван механизировать труд токаря при работе с деталями в центрах, цанге или патроне.

Он широко используется при формировании различных резьбовых конструкций (метрическая, дюймовая, модульная). Данное оборудование устанавливается, как в цехах больших заводов, так и в мастерских малых предприятий при серийном производстве, выпуске небольших партий продукции или ремонте различной техники.

Достаточная степень точности при работе с небольшими по размеру деталями позволяет применять ИЖ-250 в приборостроении, машиностроении и изготовлении инструментов.

Основные технические характеристики

Базовая модель токарного станка имеет следующие основные технические параметры:

  • максимальный диаметр детали при установке над станиной (категория «Диск») – 25 см;
  • максимальный диаметр детали, устанавливаемой над суппортом (категория «Вал») – 12,5 см;
  • расстояние между точками крепления – 50 см;
  • высота расположения центров – 150 мм;
  • стандартная мощность электродвигателя – 2400 и 3000 Вт;
  • полная масса оборудования – 1500 кг.

Обеспечивается класс точности обработки В по ГОСТ 8–82.

Конструкторские особенности строения

Конструктивные решения обеспечивают такие ключевые особенности станка:

  • увеличенный диапазон передач и частоты вращения шпинделя;
  • автоматизация смазки ходового винта при нарезании резьбы;
  • расположение механизма остановки станка в фартуке, обеспечивающее жесткий упор;
  • закрепление режущего инструмента без зазоров;
  • преселективное управление вращением шпинделя;
  • универсальная конструкция коробки передач;
  • особая конструкция шпинделя, упрощающая установку и замену приводных ремней;
  • высокопрочная станина их хромоникелевого чугуна.

Управление подачами осуществляется одним рычагом по мнемоническому принципу, при этом резцовая головка перемещается на суппорте в соответствии с перемещением ручки.

Общий вид

Как и любой токарно-винторезный станок, он состоит из таких основных узлов и деталей: суппорт, бабки (передняя и задняя), коробка передач, несущая станина, шпиндель, шестеренчатая гитара, ходовой вал, фартук, коробка для регулирования подач, тумба оборудования, электрическое оборудование. Токарно-винторезный станок (ТВС) отличается наличием ходового винта для нарезания резьбы.

Габариты рабочего пространства

Важной характеристикой ТВС считаются габариты рабочего пространства, определяющие максимальные размеры обрабатываемой заготовки.

Основные критерии – расстояние между точками фиксации детали (500 мм) и максимальный диаметр заготовки (250 мм). Кроме того, важно учитывать размеры суппорта и его крепления, что позволяет определить предельные размеры режущего инструмента.

Перечень и расположение органов управления

ТВС ИЖ-250 имеет закрытый фартук, с помощью которого производится движение суппорта в различных направлениях вручную или автоматизировано. Для нарезания резьбы используется ходовой винт.

Управление подачей производится рукояткой. Блокирующее устройство предотвращает одномоментное включение разных направлений подачи, ходового валика и винта.

В систему управления станком входят следующие элементы:

  • маховик выбора и ручка переключения частоты вращения шпинделя;
  • рукоятки установки подач и шага резьбы;
  • рукоять трензеля и перебора;
  • штурвал ручной продольной и поперечной подачи;
  • ручка крепления резцедержателя и гайки ходового винта; штурвал верхних салазок;
  • рукоятки закрепления пиноли и задней бабки;
  • ручка реверсивной подачи;
  • колесо движения пиноли;
  • маховик верньера;
  • рукоятка пуска и остановки;
  • винт регулировки предохранительного устройства;
  • наборный пульт;
  • сетевой выключатель;
  • выключатели охлаждения, маслонасоса, блока индикации, освещения, аварийной остановки;
  • цифровое табло и кнопки вызова на нем информации и сброса ее.

Шпиндель

В ТВС ИЖ-250 шпиндель смонтирован на подшипниках скольжения из бронзы, с возможностью регулировки. Частота вращения может изменяться в широких пределах.

Предусмотрена 22-х ступенчатая ее регулировка, причем 12 ступеней устанавливается за счет клинового ремня, а 10 ступеней – с помощью коробки в передней бабке. Пределы изменения скорости – от 15 до 2000 об/мин.

На конце шпинделя выполнена резьба М68х6, что позволяет устанавливать стандартный патрон (диаметр 200 мм) через промежуточный фланец с резьбой. В шпинделе предусмотрено отверстие диаметром 33 мм для прутка размером 30 мм. Тип инструментального конуса – Морзе 5.

Подачи и резьбы

Подача суппорта осуществляется в ручном или механическом режиме в продольном и поперечном направлении. Ручное перемещение производится с помощью соответствующего штурвала. Параметры механической подачи:

  • диапазон подачи в продольном направлении – 0,06-2,18 мм/об;
  • диапазон поперечной подачи – 0,01-1,07 мм/об.

Нарезание резьбы происходит при включении ходового винта. С помощью рукояток устанавливаются ее параметры. Станок способен обеспечить такие диапазоны шагов для резьбы разного типа:

  • метрическая – 0,1-6,2 мм;
  • модульная – 0,2-6,5 модулей;
  • дюймовая – 3,5-26 ниток на дюйм.

Важно!

Одновременное включение подачи суппорта и ходового винта исключает блокировка.

Передняя бабка

В передней бабке ТВС ИЖ-250 расположены такие элементы: приемный шкив, шпиндель, перебор (1:8) и звено резьбового шага.

Она обеспечивает дополнительное регулирование вращения шпинделя через шестеренчатую гитару.

Фрикционная муфта

Фрикционная муфта станка выполнена в виде консоли и предназначена для передачи вращательного момента рабочим узлам. В ИЖ-250 она имеет квадратную форму и содержит 8 основных элементов.

Тормоз редуктора

Ускорить снижение скорости вращение и произвести полную остановку позволяет тормоз, который соединяется с фрикционной муфтой. В ТВС ИЖ-250 установлено качественное тормозное устройство, обеспечивающее высокую надежность и безопасность.

Коробка подач

Устройство коробки подач станка требует внимательного изучения перед работой на оборудовании. Она задает скорость перемещения суппорта и ходового винта.

При проведении токарных работ крутящий момент от шпинделя передается на вал коробки клиновым ремнем, а при нарезании резьбы – через шестеренчатую гитару.

Управление осуществляется 4-мя рукоятками. Они включают движение суппорта или ходового винта, а также параметры подачи и резьбы.

При небольшой скорости вращения переключение допускается на ходу. Для правильной установки существуют таблицы резьбы и подачи.

Схема кинематическая

Кинематика узлов ТВС ИЖ-250 достаточно сложна, а ее схема предназначена для специалистов. Основной привод осуществляется электродвигателем через редуктор, обеспечивающий 12 ступеней регулировки скорости вращения.

Далее, вращательное движение передается через ременную передачу. Приемный шкив размещен в передней бабке, где расположен перебор для установки дополнительных скоростных ступеней.

Упрощенно схему можно проиллюстрировать следующим образом. Редуктор в виде 4-х осной коробки передач расположен в левой тумбе станка.

От него клиновидный ремень передает вращение шпинделю. На приводном валу редуктора предусматривается фрикционная муфта с тормозом.

От шпинделя движение переходит в коробку подач, откуда через выходной вал вращательный момент передается на ходовой валик суппорта или ходовой винт для нарезания резьбы. В фартуке суппорта вращение преобразуется в поступательное перемещение.

Электрическая принципиальная схема

Принципиальная электрическая схема оборудования приведена ниже. В ТВС ИЖ-250 установлена следующая электрическая аппаратура:

  1. Асинхронный, трехфазный электродвигатель ФТ42-4/2 с переключением мощности 2,6 и 3 кВт и скорости 1420 и 2800 об/мин для обеспечения основного привода.
  2. Электродвигатель асинхронного типа с короткозамкнутым ротором мощностью 0,2 кВт и скоростью 1400 об/мин для маслонасоса.
  3. Двигатель мощностью 0,12 кВт, скоростью 2800 об/мин для охлаждающего насоса.
  4. Пускатель ПМИ-1.
  5. Реверсивный пускатель для главного электродвигателя – ПМИ-1Р.
  6. Тепловое реле РТ-1 для защиты электродвигателей.
  7. Автоматические выключатели на 63–100 А.

Электрическая схема обеспечивает запуск и отключение электродвигателей, управление скоростным режимом, защиту от непредвиденных обстоятельств.

Нюансы эксплуатации и паспорт

Станок следует эксплуатировать в строгом соответствии инструкции на оборудование. Наладку должен производить специалист.

Особенности эксплуатации:

  1. Электрооборудование работает от трехфазной электрической сети напряжением 380 В.
  2. Подключение к сети производится через пакетный и автоматический выключатель.
  3. В ряде моделей рассматриваемой серии регулировка скорости не производится редуктором. Для этого изменяется мощность подаваемого электрического сигнала. В этом случае устанавливаются электродвигатели повышенной мощности (до 5,5 кВт).

Коробка подач обеспечивает широкие возможности варьирования подачей и параметрами резьбы. Для правильного использования их необходимо пользоваться стандартными таблицами для установки рычагов. Точность поперечных перемещений инструмента увеличивает верньер (точность возрастает до 0,005 мм/об).

Паспорт станка вы бесплатно можете скачать по ссылке — Паспорт токарного станка ИЖ-250

Насколько используется модель сегодня

Серийный выпуск ТВС ИЖ-250 начат в 1964 году, но и в наши дни станок не потерял актуальности. Базовая модель практически не претерпела изменений.

Современные технологии позволили повысить качество сборки оборудования, что увеличило точность обработки и долговечность техники. В то же время, отличительной особенностью станка является низкая стоимость, универсальность, простота настройки и эксплуатации.

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТВМФ1

Модель оснащена дисплеем с современной индикацией.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Токарный станок иж 250 паспорт

ИЖ-250 Станок токарно-винторезный универсальный


Схемы, описание, характеристики

Сведения о производителе токарно-винторезного станка ИЖ-250

Производитель токарно-винторезного станка модели ИЖ-250 — Ижевский машиностроительный завод «Ижмаш», основанный в 1807 году.

История станкостроения на Ижевском машиностроительном заводе «Ижмаш» начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок фирмы «Леве» с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали «Удмурт», «Удмурт-2» (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Станки, выпускаемые машиностроительным заводом Ижмаш

ИЖ-250 Токарно-винторезный станок универсальный. Назначение, область применения

Токарно-винторезный станок ИЖ-250 — один из первых серийных станков выпускаемых Ижевским машиностроительным заводом в послевоенные годы. Выпускался станок до 1964 года, когда на смену ему пришел значительно более совершенный токарно-винторезный станок 1И611П.

Токарный станок ИЖ-250 выпускался сравнительно недолго (1960-1964 годы). Станок кардинально переработан по отношению к своему предшественнику (модель 161-АМ (Удмурт-2)).

Станки токарно-винторезные моделей ИЖ-250 предназначены для токарной обработки в центрах, патроне или цанге, а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на крупных и малых предприятиях.

Станки могут применяться в инструментальном и приборостроительном производстве, связанном с точной обработкой небольших по размерам деталей.

Станок ИЖ-250П имеет повышенный класс точности и применяется для выполнения более точных работ.

Основные технические характеристики токарно-винторезного станка иж-250

Изготовитель — Ижевский машиностроительный завод Ижмаш. Начало серийного выпуска — 1960 год.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 250 мм
  • Наибольший диаметр заготовки типа Вал, обрабатываемой над суппортом — Ø 125 мм
  • Расстояние между центрами — 500 мм
  • Высота центров — 150 мм
  • Мощность электродвигателя — 2,6/3 кВт
  • Вес станка полный — 1,5 т

Шпиндель токарно-винторезного станка иж-250

  • Конец шпинделя — резьбовой М68х6
  • Внутренний (инструментальный) конус шпинделя — Морзе 5
  • Диаметр сквозного отверстия в шпинделе — Ø 33 мм
  • Наибольший диаметр обрабатываемого прутка — Ø 30 мм
  • Пределы чисел прямых оборотов шпинделя в минуту (22 ступени) — 16..2000 об/мин

Подачи и резьбы токарно-винторезного станка иж-250

  • Пределы продольных подач — 0,07..2,17 мм/об
  • Пределы поперечных подач — 0,01..1,08 мм/об
  • Пределы шагов резьб метрических — (24 шт) 0,2..6 мм
  • Пределы шагов резьб модульных — 0,2..6 модулей
  • Пределы шагов резьб дюймовых — 24..3,5 ниток на дюйм

Особенности конструкции токарно-винторезного станка ИЖ-250

Шпиндель токарно-винторезного станка ИЖ-250 установлен на бронзовые разрезные регулируемые подшипники скольжения и имеет 22 скорости вращения: 12 чисел оборотов от редуктора через клиноременную передачу и 10 скоростей через коробку скоростей в передней бабке.

Конец шпинделя резьбовой М68х6. Стандартный патрон Ø200 мм устанавливается на промежуточный (переходной) фланец, который навинчивается на резьбу до упора. Диаметр отверстия в шпинделе Ø 33 мм под пруток Ø 30 мм. Конус Морзе 5.

Редуктор установлен в левой тумбе станка и представляет собой четырехосную коробку скоростей, получающую движение от фланцевого электродвигателя. От редуктора через клиноременную передачу движение передается на шпиндель. На приводном валу редуктора расположены фрикционная пластинчатая муфта и тормоз. Муфта обеспечивает включение-выключение вращения шпинделя, а тормоз уменьшает время вращения шпинделя.

Коробка подач получает движение через гитару от коробки скоростей передней бабки.

Шаг резьбы и скорость подачи выбирается рукоятками на передней крышке коробки подач.

Суппорт станка получает движение от ходового вала, соединенного с выходным валом коробки подач. При нарезании резьбы движение суппорта обеспечивается ходовым винтом, при этом ходовой вал вращаться не должен.

Фартук суппорта преобразует вращательное движение ходового вала или ходового винта в продольное и поперечное движение суппорта. Фартук, также, обеспечивает ручное продольное перемещение суппорта от маховика.

Электрооборудование, установленное на станке ИЖ-250:

  1. Электродвигатель привода главного движения асинхронный, двухскоростной — 1420/2800 об/мин, мощностью — 2,6/3 кВт, трехфазный 380 В, тип ФТ42-4/2.
  2. Электродвигатель привода маслонасоса смазки асинхронный с короткозамкнутым ротором — 1400 об/мин, мощностью — 0,18 кВт, трехфазный 380 В, тип АОЛ12-4
  3. Электродвигатель привода насоса охлаждения — 2800 об/мин, мощностью — 0,125 кВт
  4. Магнитный пускатель нереверсивный с катушкой на 380В, тип ПМИ-1
  5. Магнитный пускатель реверсивный с катушкой на 380В для перекючения направления вращения электродвигателя главного движения, тип ПМИ-1Р
  6. Реле тепловое двухполюсное для защиты электродвигателей, тип РТ-1

Габариты рабочего пространства токарного станка ИЖ-250

Габариты рабочего пространства токарного станка ИЖ-250

Токарно-винторезный станок 250ИТВМ

При оснащении цехов по выполнению токарных операций используется токарно-винторезный станок 250ИТВМ, а также широкое применение имеют более современные модификации, изготавливающиеся на этой базе. Разработчиками этого многофункционального устройства являются специалисты машиностроения Ижевска. Станок ИЖ, первоначальная маркировка которого была именно такая, используется для токарных работ в патроне, цанге, также в центрах.

Технические данные

Токарно-винторезный станок 250ИТВМ разрабатывался с целью обработки небольших по размерам заготовок. Технические характеристики станка полностью обуславливают его сферу применения, паспорт этой установки можно обнаружить в небольших мастерских, школьных классах, приборостроительных цехах.

Скачать паспорт (инструкцию по эксплуатации) станка 250ИТВМ

Модель способна гарантировать высокую точность выполняемых операций, если мастер выполняет финишную подгонку либо получистовую процедуру. При осуществлении грубой технологической обработки механизмы токарного станка подвергаются максимальным нагрузкам, что существенно снижает точность. Решением станет применение для этих работ улучшенной модификации этой серии.

Токарный станок ИЖ 250ИТВМ технические характеристики:

  1. Допустимая длинна заготовки – 500 мм.
  2. Максимальная величина диаметра обрабатываемого изделия – 240 мм.
  3. Используемый пруток (располагается в патроне) – до 24 мм.
  4. Сечение резца – 16х16 мм.
  5. Конечная часть шпинделя – 4.
  6. Частота вращения главного привода – 50-2500.
  7. Показатель точности по ГОСТу – модель относится к классу «В», точность высокая.
  8. Общий вес конструкции составляет 1180 кг.

Особенности работы и возможности

Анализируя чертежи 250ИТВМ можно заметить массу мест стыковки дополнительных модулей. Паспорт усовершенствованной модели характеризуется превосходящими техническими параметрами, что позволяет проводить работы с максимальными нагрузками. Точность этой модели обеспечивает специальный индикатор цифрового типа, благодаря которому не требуется затрачивать массу времени для ручного измерения параметров заготовки, также исключается необходимость пробных проходов.

Внешний вид станка

Ижевский завод обеспечил возможность присоединения высокоэффективных модулей даже к базовому стандартному оборудованию, эта особенность используется при модернизации.

Установка 250ИТВМ оснащена функцией фиксации головки резцового инструмента без зазора. Выполняя резьбу с использованием этой технологии в процессе операции удается поддержать максимальную жесткость, стабильность и точность. В ходе нарезки резьбы главный ходовой винт обрабатывается смазкой в автоматическом режиме. Благодаря уникальной конструкции шпиндельного модуля допускается мгновенная смена приводных ремней, причем разборка узлового агрегата не требуется.

Устройство

Паспорт модели 250ИТВМ содержит информацию о главных действующих модулях установки – приводе, обеспечивающем вращательный момент резца, вторым элементом является электрическая схема. Последняя используется преимущественно для осуществления ремонтных работ либо в качестве основного средства качественной установки дополнительных модулей.

Электрическая схема станка

Привод функционирует благодаря 12-скоростному редуктору, который позволяет работать на необходимой скорости с возможностью предварительной настройки для последующего запуска. Важное назначение имеют клиновые ремни, которые в этом агрегате допускается менять без громоздкой разборки основных элементов.

Механизм плавного переключения скоростей работает по следующей схеме:

  1. С поворотом маховика происходит смещение двух селекторных дисков.
  2. Внутри дисков моментально меняется комбинация отверстий, получившееся смещение полностью соответствует предполагаемой передаче, которую хочет включить рабочий.
  3. Отверстия соответствуют фиксирующим рычагам, обеспечивающим переключение необходимой скорости.
  4. Рукоять оттягивается, что сопровождается небольшим притормаживанием шестеренок, после чего происходит изменение передачи.

Конструкторские особенности строения

Токарная установка серии 250ИТВМ имеет достаточно уникальные конструкторские чертежи. Строение станка позволяет выделить массу технологических особенностей:

  1. Изменения параметров подач и текущей скорости шпинделя производятся в большом диапазоне, что увеличивает функциональность.
  2. Фартук этой модели оснащается продуманным механизмом останова, благодаря этому нововведению в строении защищены от нагрузок главные элементы устройства (коробка передач, привод, электросхемы).
  3. В основе регулировки работы шпинделя лежит преселективная технология управления. Ее суть в заблаговременной настройке этого узла к моменту последующего включения в работу.
  4. Нарезка нескольких вариантов резьбы обуславливается не последовательной сменой шестерней, а универсальностью коробки передач.
  5. Параметры сопротивляемости станины имеют запредельно высокие числовые показатели. При изготовлении основным материалом для этой детали является специальная марка хромоникелевого чугуна.

Регулировать подачи на станке допускается по облегченной схеме – используется специальная рукоять. Направление подачи полностью соответствует перемещению рукоятки.

Кинематическая схема станка

Насколько используется модель сегодня

Несмотря на достаточно «древний» год запуска в массовое производство, ИЖ 250ИТВМ паспорт еще давнего СССР образца, но его производительность приравнивается к современным модификациям аналогичного оборудования. Сегодня он поставляется в частные мастерские, школьные учебные классы и заведения среднего строительного образования без серьезных отличий от первоначальной модели.

Сравнивая устройство станка с альтернативными многофункциональными установками по многим показателям старенький ИЖ 250 проигрывает, но даже такая конкуренция не может полностью подавить спрос на эти модели. Паспорт 250ИТВМ не имеет превосходящих характеристик, однако точность работы на этом устройстве способна поразить даже опытного современного мастера обработки деталей.

Модель отстает от конкурентов по эргономичности, количеству изготавливаемых деталей, отсутствием компьютерного контроля и другим показателям. Но каждый обзор устройств, способных выполнить нарезку резьбы не обходиться без этого базового представителя класса.

Правила и советы эксплуатации

Кинетическая схема устройства работает стабильно благодаря 12-скоростному приводу мощностью 3 кВт. Осуществление переключения скорости происходит благодаря маховику, связанному с селекторными дисками. Диски отвечают за правильную расстановку отверстий и рычагов для определенной передачи.

Работа рукояти весьма схожа по функциональности с работой педали сцепления в любой машине. Перед переключением скорости происходит оттягивание рукоятки, что тормозит шестеренки. При снижении общей скорости рычаги следующей передачи попадают в предварительно расставленные отверстия дисков и моментально набирают скорость.

На заметку: инструкция по эксплуатации включает важное дополнение – фартук станка оснащается специальным блокиратором, ограничивающим одновременный запуск валика с ходовым винтом. Аналогично блокируется продольное движение, если используется поперечное перемещение заготовки, также и наоборот.

Советы и полезные рекомендации для осуществления эффективной работы на станке 250ИТВМ:

  1. Владеть функциональными особенностями и возможностями каждой модели станка необходимо, поскольку в разных модификациях выполнение одинаковых операций осуществляется разными модулями. Необходимо с осторожностью относиться к разновидностям оборудования, на котором установлен привод 5,5 кВт.
  2. Включение в сеть установки происходит путем монтажа специализированного выключателя пакетного типа.
  3. Имеется ограничение на мощность электросети. Стандартные 220 В. сети не могут обеспечить станок необходимым количеством энергии. Установка работает исключительно на трехфазовых 380 В. сетях.

После приобретения и установки модели токарного оборудования 250ИТВМ впечатления недостаточной функциональности не появится. Устройство собрано максимально надежно, что подтверждается массой и одновременной простотой конструкции. Этой «устаревшей» машине под силу выполнить точную нарезку резьбы на заготовке небольшого размера, причем производительность сохраняется на достаточном уровне.

Единственный минус – модель нельзя использовать в режиме чрезмерных нагрузок и массовом поточном производстве. При частом выполнении обработки на максимальных оборотах может выйти из строя любая из главных деталей установке.

Обзор универсального токарного станка ИЖ250

Станок ИЖ-250 для токарных работ долго собирался на машиностроительном заводе города Ижевска, применяется на мелких и больших производственных предприятиях. Его производили в нескольких вариациях. Главной задачей является производство обширного списка токарных операций в патронах цангового и кулачкового типа. Также его активно эксплуатируют для осуществления различных видов резьбы.

Возможности и разновидности

Инженеры «Ижмаша» старались модернизировать оборудование, чтобы охватить больший спектр работ, поэтому выпустили токарный агрегат в 3 вариантах исполнения:

  • ИТПМ – специализируется на операциях слабой точности;
  • ИТВМФ1 – модель, обладающая цифровыми указателями;
  • ИТВМ03 – отличается увеличенным межцентровым промежутком.

Для исполнения токарных операций с увеличенными нагрузками рекомендуется использовать версию станка 250ИТП.

Модель ИТВМФ1, благодаря цифровой индикации, облегчающей токарю его работу по определению геометрических габаритов заготовки, характеризуется повышенной производительностью. Данная модификация обладает еще рядом достоинств:

  • отсутствие потребности держать в памяти обороты ломба и считать некоторые параметры;
  • компенсация погрешностей при взаимодействии элементов;
  • снижение износа режущих комплектующих при эксплуатации.

Все эти процессы происходят автоматически, без участия токаря.

Станок ИЖ-250 позволяет осуществить с высокой точностью резьбу разных типов, поэтому этот агрегат очень востребован именно для такой деятельности.

Технические параметры оборудования

Токарный станок обладает рядом конструкционных особенностей:

  • оборудован специальным механизмом, позволяющим производить точение, и одновременно защищать рабочие узлы от перегрузок;
  • в процессе работы происходит автоматическая смазка ходового винта;
  • скорость движения шпинделя и подачи может меняться в обширном диапазоне;
  • для замены ремней шпиндельный узел разбирать не нужно;
  • резцовая головка очень точно и прочно зафиксирована, что позволяет добиться высоких точностных показателей резьбы;
  • изменение типов резьбы производится благодаря универсальности коробки передач, а не путем замены шестерней.

Корпус станка произведен из прочной разновидности чугуна, а направляющие отшлифованы и закалены с применением высокочастотных токов.

Управление подачей на представленном токарном агрегате осуществляется с использованием ручки и производится по принципу, когда ее движение совпадает с перемещением подающего элемента.

В таблице приведены технические характеристики токарно-винторезного станка ИЖ-250.

Максимальную производительность точения обеспечивают следующие элементы токарно-винторезного станка: электрический двигатель производительностью 3 кВт, редуктор с 12 скоростями, клиновые и поликлиновые ремешки. Смена быстроты движения редуктора происходит с помощью маховика, связанного с 2 дисками селекторного типа. При повороте махового элемента устанавливается определенный набор выемок, в которые заходят рычажные пальцы, отвечающие за соединение шестерней с разными характеристиками. После выбора необходимой скорости ручка оттягивается – это притормаживает вращение шестеренок, а затем в сцепление попадают нужные элементы.

На токарном агрегате ИЖ-250 имеется фартук закрытого типа, его механизм занимается подачей по направлениям вдоль и поперек в механическом или ручном режиме. При остальных токарных операциях применяют ходовой валик. Имеется и блокирующее устройство, которое препятствует возможности одновременного пуска валика и ходового винта, перемещения вдоль и поперек. Также предусмотрена ручка, с помощью которой управляется движение суппорта.

Существует ряд нюансов в работе токарно-винтового агрегата, которые нужно принять во внимание:

1. К электричеству станок подсоединяется с использованием специального выключателя.

2. Некоторые варианты представленного станка меняют скорость вращающегося шпиндельного узла за счет смены частоты движения электродвигателя. Данное оборудование является более производительным и обладает высокой мощностью в 5,5 кВт.

3. Для работы оборудования нужна трехфазная электросеть с напряжением в 380 В.

Любая модификация токарно-винторезного станка ИЖ-250 позволяет выполнять высокоточную металлообработку. Все токарное оборудование отличается надежностью, отличным качеством и длительным эксплуатационным сроком.

Устройство ИЖ-250 побеждает конкурентов тем, что обеспечивает высокую точность токарных операций даже при получистовом и финишном точении. Для осуществления работ, которые не отличаются тонкостью, подойдет токарное версия ИТП. 12-скоростной редуктор снижает количество материала при обработке и гарантирует при этом низкий расход электричества.

Как приобрести ИЖ-250

В настоящее время станок не подвергся серьезным конструкционным изменениям. Производства, занимающиеся токарным делом, могут купить модификации с более продвинутой электроникой и надежными комплектующими. Новейшее оборудование обладает усовершенствованным классом точности, компьютерным методом выполнения станин.

Найти станок модели ИЖ 250 в начальном виде на первичном рынке нереально. Если вы желаете купить такое оборудование, можно приобрести вариант б/у. Он будет более привлекателен по цене, а по надежности не уступит современным модификациям.

Чтобы приобрести исправное оборудование и не разочароваться в покупке,важно обратить внимание на такие нюансы:

1. Слабым местом станка является механизм, находящийся в фартуке. Следует проверить его и посмотреть, правильно ли происходит остановка. Признаком неисправности является недостаточный упор в процессе прекращения работы устройства.

2. Оборудование должно производить наибольшее количество оборотов, указанных в паспорте. Чтобы опробовать этот параметр, следует включить станок в сеть и произвести пробный пуск на всех скоростях. О неисправности будет говорить невозможность достичь наибольшего числа оборотов и существенный нагрев корпуса при незначительных нагрузках.

3. Также нужно проверить приводные ремешки. Они не должны быть запачканы абразивными элементами, отделяемыми при износе. Если на ремнях есть стружка, это говорит о том, что их вскоре придется менять на новые.

4. Исправная работа коробки передач. Внутренние механизмы не должны иметь отслаивающиеся элементы.

Лучше не совершать покупку с предоплатой, если продающее лицо не вернет деньги при наличии неисправностей. Покупать б/у оборудования для точения следует очень внимательно. Если вы не разбираетесь в нем, совершая поход к продающей стороне, лучше взять с собой опытного токаря, который произведет все необходимые проверки.

ИЖ 250 востребован в настоящее время не меньше, чем десятки лет назад. Это оборудование завоевало доверие благодаря многолетней безотказной работе, высокой производительности и эргономичности. С помощью данной продукции Ижмаша токари создают высокоточные детали хорошего качества. Аналогами являются станки 250ИТВМ и 16ВТ-20П.

Технические характеристики и конструктивные особенности токарного станка ИЖ-250

Токарный станок ИЖ 250 до настоящего времени справедливо считается одной из самых популярных моделей своего класса несмотря на то, что выпускается с начала 60-х годов прошлого века.

Производитель его («Ижмаш») обеспечивает высокое качество сборки и долговечность. На базе этой модели разработаны и выпускаются и модифицированные версии. Правильно оценить достоинства станка поможет знание его особенностей и технических возможностей.

Какие задачи решает агрегат?

Токарный, а точнее, токарно-винторезный, станок ИЖ-250 относится к многофункциональному оборудованию и призван механизировать труд токаря при работе с деталями в центрах, цанге или патроне.

Он широко используется при формировании различных резьбовых конструкций (метрическая, дюймовая, модульная). Данное оборудование устанавливается, как в цехах больших заводов, так и в мастерских малых предприятий при серийном производстве, выпуске небольших партий продукции или ремонте различной техники.

Достаточная степень точности при работе с небольшими по размеру деталями позволяет применять ИЖ-250 в приборостроении, машиностроении и изготовлении инструментов.

Основные технические характеристики

Базовая модель токарного станка имеет следующие основные технические параметры:

  • максимальный диаметр детали при установке над станиной (категория «Диск») – 25 см;
  • максимальный диаметр детали, устанавливаемой над суппортом (категория «Вал») – 12,5 см;
  • расстояние между точками крепления – 50 см;
  • высота расположения центров – 150 мм;
  • стандартная мощность электродвигателя – 2400 и 3000 Вт;
  • полная масса оборудования – 1500 кг.

Обеспечивается класс точности обработки В по ГОСТ 8–82.

Конструкторские особенности строения

Конструктивные решения обеспечивают такие ключевые особенности станка:

  • увеличенный диапазон передач и частоты вращения шпинделя;
  • автоматизация смазки ходового винта при нарезании резьбы;
  • расположение механизма остановки станка в фартуке, обеспечивающее жесткий упор;
  • закрепление режущего инструмента без зазоров;
  • преселективное управление вращением шпинделя;
  • универсальная конструкция коробки передач;
  • особая конструкция шпинделя, упрощающая установку и замену приводных ремней;
  • высокопрочная станина их хромоникелевого чугуна.

Управление подачами осуществляется одним рычагом по мнемоническому принципу, при этом резцовая головка перемещается на суппорте в соответствии с перемещением ручки.

Общий вид

Как и любой токарно-винторезный станок, он состоит из таких основных узлов и деталей: суппорт, бабки (передняя и задняя), коробка передач, несущая станина, шпиндель, шестеренчатая гитара, ходовой вал, фартук, коробка для регулирования подач, тумба оборудования, электрическое оборудование. Токарно-винторезный станок (ТВС) отличается наличием ходового винта для нарезания резьбы.

Габариты рабочего пространства

Важной характеристикой ТВС считаются габариты рабочего пространства, определяющие максимальные размеры обрабатываемой заготовки.

Основные критерии – расстояние между точками фиксации детали (500 мм) и максимальный диаметр заготовки (250 мм). Кроме того, важно учитывать размеры суппорта и его крепления, что позволяет определить предельные размеры режущего инструмента.

Перечень и расположение органов управления

ТВС ИЖ-250 имеет закрытый фартук, с помощью которого производится движение суппорта в различных направлениях вручную или автоматизировано. Для нарезания резьбы используется ходовой винт.

Управление подачей производится рукояткой. Блокирующее устройство предотвращает одномоментное включение разных направлений подачи, ходового валика и винта.

В систему управления станком входят следующие элементы:

  • маховик выбора и ручка переключения частоты вращения шпинделя;
  • рукоятки установки подач и шага резьбы;
  • рукоять трензеля и перебора;
  • штурвал ручной продольной и поперечной подачи;
  • ручка крепления резцедержателя и гайки ходового винта; штурвал верхних салазок;
  • рукоятки закрепления пиноли и задней бабки;
  • ручка реверсивной подачи;
  • колесо движения пиноли;
  • маховик верньера;
  • рукоятка пуска и остановки;
  • винт регулировки предохранительного устройства;
  • наборный пульт;
  • сетевой выключатель;
  • выключатели охлаждения, маслонасоса, блока индикации, освещения, аварийной остановки;
  • цифровое табло и кнопки вызова на нем информации и сброса ее.

Шпиндель

В ТВС ИЖ-250 шпиндель смонтирован на подшипниках скольжения из бронзы, с возможностью регулировки. Частота вращения может изменяться в широких пределах.

Предусмотрена 22-х ступенчатая ее регулировка, причем 12 ступеней устанавливается за счет клинового ремня, а 10 ступеней – с помощью коробки в передней бабке. Пределы изменения скорости – от 15 до 2000 об/мин.

На конце шпинделя выполнена резьба М68х6, что позволяет устанавливать стандартный патрон (диаметр 200 мм) через промежуточный фланец с резьбой. В шпинделе предусмотрено отверстие диаметром 33 мм для прутка размером 30 мм. Тип инструментального конуса – Морзе 5.

Подачи и резьбы

Подача суппорта осуществляется в ручном или механическом режиме в продольном и поперечном направлении. Ручное перемещение производится с помощью соответствующего штурвала. Параметры механической подачи:

  • диапазон подачи в продольном направлении – 0,06-2,18 мм/об;
  • диапазон поперечной подачи – 0,01-1,07 мм/об.

Нарезание резьбы происходит при включении ходового винта. С помощью рукояток устанавливаются ее параметры. Станок способен обеспечить такие диапазоны шагов для резьбы разного типа:

  • метрическая – 0,1-6,2 мм;
  • модульная – 0,2-6,5 модулей;
  • дюймовая – 3,5-26 ниток на дюйм.

Передняя бабка

В передней бабке ТВС ИЖ-250 расположены такие элементы: приемный шкив, шпиндель, перебор (1:8) и звено резьбового шага.

Она обеспечивает дополнительное регулирование вращения шпинделя через шестеренчатую гитару.

Фрикционная муфта

Фрикционная муфта станка выполнена в виде консоли и предназначена для передачи вращательного момента рабочим узлам. В ИЖ-250 она имеет квадратную форму и содержит 8 основных элементов.

Тормоз редуктора

Ускорить снижение скорости вращение и произвести полную остановку позволяет тормоз, который соединяется с фрикционной муфтой. В ТВС ИЖ-250 установлено качественное тормозное устройство, обеспечивающее высокую надежность и безопасность.

Коробка подач

Устройство коробки подач станка требует внимательного изучения перед работой на оборудовании. Она задает скорость перемещения суппорта и ходового винта.

При проведении токарных работ крутящий момент от шпинделя передается на вал коробки клиновым ремнем, а при нарезании резьбы – через шестеренчатую гитару.

Управление осуществляется 4-мя рукоятками. Они включают движение суппорта или ходового винта, а также параметры подачи и резьбы.

При небольшой скорости вращения переключение допускается на ходу. Для правильной установки существуют таблицы резьбы и подачи.

Схема кинематическая

Кинематика узлов ТВС ИЖ-250 достаточно сложна, а ее схема предназначена для специалистов. Основной привод осуществляется электродвигателем через редуктор, обеспечивающий 12 ступеней регулировки скорости вращения.

Далее, вращательное движение передается через ременную передачу. Приемный шкив размещен в передней бабке, где расположен перебор для установки дополнительных скоростных ступеней.

Упрощенно схему можно проиллюстрировать следующим образом. Редуктор в виде 4-х осной коробки передач расположен в левой тумбе станка.

От него клиновидный ремень передает вращение шпинделю. На приводном валу редуктора предусматривается фрикционная муфта с тормозом.

От шпинделя движение переходит в коробку подач, откуда через выходной вал вращательный момент передается на ходовой валик суппорта или ходовой винт для нарезания резьбы. В фартуке суппорта вращение преобразуется в поступательное перемещение.

Электрическая принципиальная схема

Принципиальная электрическая схема оборудования приведена ниже. В ТВС ИЖ-250 установлена следующая электрическая аппаратура:

  1. Асинхронный, трехфазный электродвигатель ФТ42-4/2 с переключением мощности 2,6 и 3 кВт и скорости 1420 и 2800 об/мин для обеспечения основного привода.
  2. Электродвигатель асинхронного типа с короткозамкнутым ротором мощностью 0,2 кВт и скоростью 1400 об/мин для маслонасоса.
  3. Двигатель мощностью 0,12 кВт, скоростью 2800 об/мин для охлаждающего насоса.
  4. Пускатель ПМИ-1.
  5. Реверсивный пускатель для главного электродвигателя – ПМИ-1Р.
  6. Тепловое реле РТ-1 для защиты электродвигателей.
  7. Автоматические выключатели на 63–100 А.

Электрическая схема обеспечивает запуск и отключение электродвигателей, управление скоростным режимом, защиту от непредвиденных обстоятельств.

Нюансы эксплуатации и паспорт

Станок следует эксплуатировать в строгом соответствии инструкции на оборудование. Наладку должен производить специалист.

  1. Электрооборудование работает от трехфазной электрической сети напряжением 380 В.
  2. Подключение к сети производится через пакетный и автоматический выключатель.
  3. В ряде моделей рассматриваемой серии регулировка скорости не производится редуктором. Для этого изменяется мощность подаваемого электрического сигнала. В этом случае устанавливаются электродвигатели повышенной мощности (до 5,5 кВт).

Коробка подач обеспечивает широкие возможности варьирования подачей и параметрами резьбы. Для правильного использования их необходимо пользоваться стандартными таблицами для установки рычагов. Точность поперечных перемещений инструмента увеличивает верньер (точность возрастает до 0,005 мм/об).

Паспорт станка вы бесплатно можете скачать по ссылке — Паспорт токарного станка ИЖ-250

Насколько используется модель сегодня

Серийный выпуск ТВС ИЖ-250 начат в 1964 году, но и в наши дни станок не потерял актуальности. Базовая модель практически не претерпела изменений.

Современные технологии позволили повысить качество сборки оборудования, что увеличило точность обработки и долговечность техники. В то же время, отличительной особенностью станка является низкая стоимость, универсальность, простота настройки и эксплуатации.

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТВМФ1

Модель оснащена дисплеем с современной индикацией.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Сервис объявлений OLX: сайт объявлений в Украине

Бровары Сегодня 05:16

Киев, Подольский Сегодня 05:16

Киев, Оболонский Сегодня 05:16

Бровары Сегодня 05:16

10 500 грн.

Договорная

Киев, Дарницкий Сегодня 05:15

TV 250 IPC Твердомеры по Виккерсу, Твердомеры по Виккерсу, विकर्स हार्डनेस टेस्टर, विकर्स कठोरता परीक्षक - Plausible Instruments Private Limited, Дели

TV 250 IPC Твердомеры по Виккерсу, Твердомеры по Виккерсу, हार्डनेस टेस्टर, विकर्स कठोरता परीक्षक - Plausible Instruments Private Limited, Дели | ID: 226630

Спецификация продукта

Название / номер модели TV-250-IPC
Марка Vickers
Напряжение 220V
Power Power Power Power Power Power1 кВА
Частота 50 Гц
Нагрузки (кгс.) 5, 10, 20, 30, 50
Максимальная испытательная высота (мм) 200 мм
Глубина горловины (мм) 150 мм
Вес ок. (Кгс) 180
Размеры Д * Ш * В мм 660 * 250 * 850 мм
Фаза Одинарная

Описание продукта

Стандартные аксессуары:
Описание позиции ТВ-250-ПК ТВ-250-МПК
Плоский стол диаметром 100 мм 1 № 1 №
Vee Table для образцов диаметром от 6 до 80 мм 1 № 1 №
Алмазный индентор Виккерса 1 № 1 №
Ø 2,5, шариковый индентор 5 мм 1 шт. 1 шт.
Стальные шарики Ø 2,5, 5 мм 5 шт. По 5 шт. По
Тестовый блок Виккерса 1 № 1 №
Тестовый образец Бринелля 1 № 1 №
Электрический шнур 1 № 1 №
Руководство по эксплуатации 1 № 1 №
Панельный ПК Безвентиляторный панельный ПК с сенсорной панелью со светодиодной подсветкой 4: 3
и промышленной материнской платой
. Процессор Intel Atom
1,6 ГГц, 1 ГБ DDR
2 RAM 8,0 ЖК-монитор
Разрешение 800 * 600 (SVGA)

Заинтересовал этот товар? Получите последнюю цену от продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2020

Юридический статус компании Ограниченная компания (Ltd./Pvt.Ltd.)

Характер бизнесаОптовый трейдер

Количество сотрудников До 10 человек

IndiaMART Участник с июля 2019 года

GST07AALCP4881A1ZD

Основанная в 2020 в Шахдара (Дели, Индия), we «Plausible Instruments Private Limited» является ведущим оптовым торговцем в широком масштабе Твердомер по Бринеллю, Твердомер по Виккеру, Универсальный Испытательная машина, и т. Д.Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Мичиганская пара вращается за 250 тысяч долларов на крупнейшем телевизионном игровом автомате на премьере фильма «Вишневые деревья» с Джейсоном Биггсом

Они сделали ставку друг на друга и на свою карьеру, теперь эта пара из Мичигана берет на себя самый большой игровой автомат машина.Это премьера «Дикой вишни» на канале FOX, где разыгрывают 250 000 долларов. ОБНОВЛЕНИЕ: Сколько денег они выиграли на Cherries Wild .

СМОТРЕТЬ / LIVESTREAM через fubo TV , нажав здесь (бесплатная 7-дневная пробная версия), поскольку премьера «Cherries Wild» состоится сегодня вечером, в воскресенье, 21 февраля в 19:00. ET.

Хавьер Рид из Инкстера, а Ша'Тарра Ла'Ней из Ромула. Эти двое разыгрывают четверть миллиона долларов в игровом шоу, в котором представлены два раунда пустяков о поп-культуре.В конце получасового эпизода они будут вращать барабаны гигантского игрового автомата в надежде получить все пять диких вишен. Говорят, это была мечта попасть на игровое шоу.

«Это было так мечтательно. Я никогда не думал, что буду на национальном телевидении, пытаясь выиграть деньги », - сказал Ла'Нэй MLive. «Когда ты идешь по съемочной площадке, ты думаешь, это так нереально. Это действительно происходит. Я просто так благодарен за то, что мы смогли это сделать ».

Ла’Нэ и Рид сказали, что ведущий Джейсон Биггс из фильмов «Американский пирог» и «Оранжевый - новый черный» помог им убрать нервы, будучи не только очень профессиональным ведущим, но и приземленным человеком.

«Мы оба были действительно взволнованы участием в этом игровом шоу, но в то же время были взволнованы возможностью просто встретиться с Биггсом», - сказал восторженный Рид. «Мы оба смотрели« Американский пирог »перед тем, как пойти на шоу, зная, что собираемся встретиться с ним. Когда ты рядом с ним, понимаешь, что имеешь дело не только с профессионалом, но и с обычным парнем, а он был таким приземленным и таким забавным ».

Рид и Ла'Нэй уже говорят, что сорвали джекпот, когда встретились на вечеринке.На вечеринке, по словам Рида, он даже не хотел присутствовать.

«В мае у нас три года совместной жизни. Мы встретились на вечеринке по борьбе с Флойдом Мэйвезером в 2014 году. Это была небольшая вечеринка в квартире, которая должна была быть девичьей, и они не ждали меня и моих приятелей. Я вообще-то голосовал против посещения вечеринки, но вышел проголосовал. Я вошел и помню, как увидел свою теперь жену и сказал, что эта вечеринка была не такой уж плохой идеей ».

Участники Хавьер и Ша'Тарра из Мичигана с ведущим Джейсоном Биггсом на премьере фильма «Дикая вишня."(Фото FOX. © 2021 FOX Media LLC.)

Пара сейчас живет в Западном Голливуде, Калифорния, где они воплощают свои мечты. Ла'Ней - основатель линии одежды Shatarra La'Nay, а Рид - выпускник из Спекса Ховарда в Саутфилде, работает в Quicken Loans и занимается рэп-карьерой.

«Я переехал в Лос-Анджелес по той причине, что я переехал в Лос-Анджелес. Я занимаюсь рэпом, и у моей жены есть ее линия одежды. Это наши большие мечты».

Пара говорит, что, хотя им нравится жить в Калифорнии, они скучают по Мичигану, особенно по осени.

«Несколько раз в год мы стараемся ехать домой. Дом там, где сердце », - сказал Ла'Нэй. «Очевидно, мы скучаем по семье и друзьям, но мы любим осень», - добавил Рид. «Я имею в виду, что в Лос-Анджелесе это действительно круто, но ты буквально просто просыпаешься, набрасываешься на что угодно и выходишь за дверь. Мы скучаем по слоям, когда меняются времена года и листья меняют цвет. Однако я бы ни на что не променял этот переход ».

Посмотрите сегодня вечером Рида и Ла'Нэ на премьере «Дикой вишни» в 19:00.м. ET на FOX. Если у вас нет кабеля, вы можете использовать LIVESTREAM FOX через fubo TV , нажав здесь (бесплатная 7-дневная пробная версия).

БОЛЬШЕ ИЗ MLIVE :

Как выглядит первый в Мичигане итальянский говяжий ресторан Portillo в Чикаго

Детройтский молодежный хор получает незаписанный оригинальный сериал на Disney в метро Детройт: «Это даже не близко»

Этот 4K-телевизор Samsung QLED с самым высоким рейтингом теперь стоит менее 1000 фунтов стерлингов

Хотите обновить свой умный дом? Самый популярный 4K-телевизор Samsung QLED теперь стоит менее 1000 фунтов стерлингов.(Getty Images)

Редакторы Yahoo Entertainment стремятся самостоятельно выбирать замечательные продукты по выгодным для вас ценам. Мы можем получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Лучшие модели телевизоров Samsung QLED созданы для того, чтобы привлекать внимание, но, как правило, имеют ценники, о которых здравомыслящие люди подумают дважды.

Но по мере того, как мы переходим от моделей 2020 года к их ярким новым заменам, нам приходится заключать выгодные сделки.

Взгляните на этот 55-дюймовый ноутбук, за который в Currys PC World продали колоссальные 250 фунтов стерлингов. QE55Q85T обычно занимает высокое положение в линейке Samsung, но теперь эту модель можно купить дешевле, так как она сейчас продается.

По общему признанию, это все еще не совсем дешево, но для премиум-класса это стоит рассмотреть - и он просуществует недолго, так как запасы на замену 2021 года будут очищены.

Почему нам это нравится

Качество изображения на Samsung QE55Q85TATXXU 55 "Smart 4K просто потрясающее, благодаря процессору обработки изображений 4K Quantum на базе искусственного интеллекта.Это не только повышает четкость телевизионных шоу 4K, таких как Shadow & Bone на Netflix, но также блестяще улучшает масштабирование обычного HD-телевидения, благодаря чему Line of Duty выглядит более привлекательно, чем когда-либо.

Естественно, QE55Q85T также имеет HDR для ярких и реалистичных бликов на изображении. Антибликовое покрытие облегчает размещение в гостиной.

Q85T имеет звуковую систему выше среднего (необычно для телевизоров с плоским экраном). Он может похвастаться OTS (Object Tracking Sound), который использует дополнительные динамики, расположенные вверху слева и справа от экрана, в дополнение к обычным стереодинамикам, чтобы представить стену звука с четкими, ясными диалогами.Он также звучит громко благодаря усилению 60 Вт.

Телевизоры Samsung QLED также поставляются с превосходной интеллектуальной платформой Tizen, которая включает в себя все знакомые телевизионные плееры, а также Netflix, Prime Video, Apple TV, Rakuten TV, Disney +, BT TV и YouTube.

Tizen - это не только потоковые приложения.

История продолжается

Режим окружающей среды превращает экран в фотогалерею или бегущую строку новостей, когда он не используется. Также есть мобильный многоэкранный режим с трансляцией.Это позволяет вывести дисплей смартфона на телевизор, где его можно будет смотреть вместе с основным изображением. Естественно, Google Assistant и Amazon Alexa также встроены.

Что говорят обзоры

Q85T в настоящее время получил впечатляющие 9,1 из 10 оценок от покупателей Currys PC World, которые комментируют ...

  • "Абсолютно красивый телевизор. Качество изображения превосходное, а звук - один из лучших. лучшее, что я слышал от плоского экрана ».

  • «У меня есть мой в зимнем саду, и антибликовый экран - отличная функция. Я могу играть на Xbox в 4K и 120 Гц, пока светит солнце, очень яркий экран, превосходно.»

  • « Отличный телевизор, невероятное качество изображения »

  • « Великолепный звук и изображение, настолько простые в использовании, что даже Alexa работает хорошо ».

  • «У меня есть мой в зимнем саду, и антибликовый экран - отличная функция, я могу играть на своем Xbox в 4K и 120 Гц, пока светит солнце, очень яркий экран, превосходно - функция Apple Play - фантастический бонус, который я не понимал, что это было, но он настолько полон богатых функций и приложений, что я должен был догадаться, фантастический телевизор."

Samsung QE55Q85TATXXU 55

6 других предложений Currys PC World TV, которые стоит пролистать

Посмотрите новый трейлер West Side Story

LG: мобильные устройства, домашние развлечения и бытовая техника

Поскольку жизнь никого не ждет, в LG USA мы создаем бытовую электронику, бытовую технику и мобильные устройства, которые помогут вам общаться с теми, кто важнее всего. Будь то приготовление питательной и вкусной еды для вашей семьи, постоянная связь в дороге, обмен любимыми фотографиями, просмотр фильма с детьми или создание чистого, удобного места для празднования важных моментов, мы будем там для вас на каждом этапе пути.

Продукты LG, разработанные с учетом ваших потребностей, предлагают инновационные решения, делающие жизнь лучше. Благодаря интуитивно понятным, отзывчивым элементам управления, гладкому, стильному дизайну и экологичным функциям наша коллекция дает вам возможность делать больше дома и в дороге. В него входят:

Мобильный: чтобы помочь вам оставаться на связи, наши мобильные устройства оснащены мощными смартфонами и тонкими планшетами, которые легко впишутся в вашу жизнь. И хотите ли вы загружать новейшие приложения, делать покупки в Интернете, отправлять текстовые сообщения, отслеживать свою физическую форму или просто просматривать веб-страницы, они позволяют легко делать все это в дороге.

ТВ / аудио / видео: если вы не можете насытиться любимым спортом, последними фильмами, любите 3D-развлечения - или просто хотите послушать любимую музыку с потрясающей четкостью - наша новейшая электроника поможет вам это испытать. все по-новому. Еще один плюс? Теперь вы можете получить годовую подписку Disney + с участвующими покупками моделей OLED-телевизоров или 6-месячную подписку с участвующими телевизорами NanoCell.

Бытовая техника: Созданная для того, чтобы помочь вам получать больше удовольствия от того, что предлагает жизнь, наша коллекция бытовой техники включает в себя серии и духовки, которые помогут вам готовить здоровые и вкусные блюда более эффективно, быстрее мыть посуду, стирать больше за меньшее время и даже очистите и охладите свой дом, чтобы вы могли наслаждаться комфортным пространством в течение всего года.

Компьютерные продукты: Жизнь происходит в аналоговой среде - и в цифровой плоскости. А наши новейшие компьютерные продукты могут помочь вам испытать лучшее из обоих миров. Созданные для обеспечения кристально четкого изображения, глубокого черного и насыщенных цветов, а также скорости и памяти, необходимых для работы и игр, сохранения воспоминаний и защиты важных документов, они могут помочь вам максимально эффективно использовать жизнь.

Наша коллекция с первого взгляда превратит вашу гостиную в потрясающий домашний кинотеатр. Изучите всю нашу полную коллекцию электроники, мобильных устройств, бытовой техники и домашних развлечений LG - и найдите все, что вам нужно, чтобы общаться с друзьями и семьей , где бы они ни находились.

Энергопотребление стандартной бытовой техники

Лампочка 100 Вт (лампа накаливания) 100 Вт 100 Вт 0 Вт [1]
22-дюймовый светодиодный телевизор 17 Вт 17 Вт 0,5 Вт
Цветной телевизор 25 дюймов 150 Вт 150 Вт НЕТ
3 "ленточная шлифовальная машина 1000 Вт 1000 Вт НЕТ
32-дюймовый светодиодный телевизор 20 Вт 60 Вт 1 Вт
42-дюймовый светодиодный телевизор 58 Вт 60 Вт 0.3Вт [1]
46-дюймовый светодиодный телевизор 60 Вт 70 Вт 1 Вт [1]
49-дюймовый светодиодный телевизор 85 Вт 85 Вт 1 Вт
55-дюймовый светодиодный телевизор 116 Вт 116 Вт 0,5 Вт [1]
Лампочка 60 Вт (лампа накаливания) 60 Вт 60 Вт 0 Вт [1]
65-дюймовый светодиодный телевизор 120 Вт 130 Вт 1 Вт [1]
82-дюймовый светодиодный телевизор 228 Вт 295 Вт 0.5 Вт [1]
Дисковая шлифовальная машина 9 " 1200 Вт 1200 Вт НЕТ
Воздухоохладитель 65 Вт 80 Вт НЕТ
Фритюрница 1500 Вт 1500 Вт НЕТ [1]
Очиститель воздуха 25 Вт 30 Вт НЕТ [1]
Amazon Echo 3 Вт 3 Вт 2 Вт
Amazon Echo Dot 2 Вт 3 Вт НЕТ
Amazon Echo Show 2 Вт 4 Вт 0.1 Вт
Холодильник с морозильной камерой в американском стиле 40 Вт 80 Вт НЕТ Американский холодильник с морозильной камерой, двухдверный холодильник [1]
Apple TV 3 Вт 6 Вт 0,3 Вт [1]
Аквариумный насос 20 Вт 50 Вт НЕТ [1]
AV-ресивер 450 Вт 450 Вт НЕТ [1]
полотенцесушитель 60 Вт 150 Вт НЕТ Вешалка для полотенец, вешалка для полотенец
Потолочный вентилятор 60 Вт 70 Вт 0 Вт [1]
Chromebook 45 Вт 45 Вт НЕТ Chrome Book [1]
Chromecast 2 Вт 2 Вт НЕТ
Радиочасы 1 Вт 2 Вт НЕТ
Сушилка для одежды 1000 Вт 4000 Вт НЕТ Сушильный барабан, сушильный барабан
Кофеварка 800 Вт 1400 Вт НЕТ
Компьютерный монитор 25 Вт 30 Вт НЕТ [1]
Вытяжка 20 Вт 30 Вт 0 Вт [1]
Сетчатая дрель 600 Вт 850 Вт НЕТ Электродрель [1]
Проводной электрический ручной вентилятор для листьев 2500 Вт 2500 Вт НЕТ [1]
Зарядное устройство для аккумуляторных дрелей 70 Вт 150 Вт НЕТ
Щипцы для завивки 25 Вт 35 Вт 0 Вт [1]
DAB Сетевое радио 5 Вт 9 Вт НЕТ Радио
Морозильник 19 Вт 19 Вт НЕТ Морозильный ларь [1] 168 кВтч / год
Осушитель 240 Вт 240 Вт НЕТ [1]
Настольный компьютер 100 Вт 450 Вт НЕТ [1]
Посудомоечная машина 1200 Вт 1500 Вт НЕТ
Бытовой водяной насос 200 Вт 300 Вт 0 Вт Водяной насос для душа [1]
DVD-плеер 26 Вт 60 Вт НЕТ
Электрическое одеяло 200 Вт 200 Вт НЕТ
Электрокотел 4000 Вт 14000 Вт НЕТ
Трансформатор электрического дверного звонка 2 Вт 2 Вт НЕТ
Вентилятор электрического нагревателя 2000 Вт 3000 Вт НЕТ [1]
Электрочайник 1200 Вт 3000 Вт 0 Вт Чайник
Электрокосилка 1500 Вт 1500 Вт НЕТ
Электрическая скороварка 1000 Вт 1000 Вт НЕТ Скороварка [1]
Электробритва 15 Вт 20 Вт НЕТ
Плита электрическая 2000 Вт 2000 Вт НЕТ [1]
Электрический бесконтактный водонагреватель 6600 Вт 8800 Вт НЕТ [1]
Электрический тепловой радиатор 500 Вт 500 Вт НЕТ Тепловой радиатор [1]
Кофеварка эспрессо 1300 Вт 1500 Вт НЕТ Эспрессо-машина
Зарядное устройство для электромобилей 2000 Вт 7000 Вт НЕТ
Зарядное устройство для дома EV 1600 Вт 3400 Вт НЕТ
Испарительный кондиционер 2600 Вт 2600 Вт НЕТ Испарительный охладитель [1]
Вытяжной вентилятор 12 Вт 12 Вт НЕТ Вентилятор для ванной [1]
Люминесцентная лампа 28 Вт 45 Вт НЕТ Люминесцентная лампа [1]
Блендер для пищевых продуктов 300 Вт 400 Вт НЕТ Миксер, кухонный комбайн, блендер, блендер для сока, миксер для сока [1]
Пищевой дегидратор 800 Вт 800 Вт НЕТ Поддонный осушитель [1]
Морозильная камера 30 Вт 50 Вт НЕТ
Холодильник 100 Вт 220 Вт НЕТ
Холодильник / морозильник 150 Вт 400 Вт НЕТ
Фритюрница 1000 Вт 1000 Вт НЕТ Фритюрница, Фритюрница [1]
Игровая консоль 120 Вт 200 Вт НЕТ [1]
Игровой ПК 300 Вт 600 Вт 1 Вт Игровой компьютер
Устройство открывания двери гаража 300 Вт 400 Вт НЕТ Электрические гаражные ворота Так как дверь работает только на короткое время (10 секунд?), Значение кВтч низкое
Google Home Mini 15 Вт 15 Вт 2 Вт Google Nest Mini [1]
Гитарный усилитель 20 Вт 30 Вт НЕТ
Фен для волос 1800 Вт 2500 Вт НЕТ Фен, Фен, Фен
Водонагреватель над раковиной для мытья рук 3000 Вт 3000 Вт НЕТ [1]
Зеркало в ванной с подогревом 50 Вт 100 Вт НЕТ
Бигуди с подогревом 400 Вт 400 Вт НЕТ Ролики с подогревом [1]
Домашний кондиционер 1000 Вт 4000 Вт НЕТ кондиционер, кондиционер, кондиционер
Домашний интернет-маршрутизатор 5 Вт 15 Вт НЕТ Маршрутизатор
Домашний телефон 3 Вт 5 Вт 2 Вт Телефон DECT
Домашняя аудиосистема 95 Вт 95 Вт 1 Вт [1]
Диспенсер горячей воды 1200 Вт 1300 Вт НЕТ Мгновенный водопроводный кран, водонагреватель [1]
Погружной нагреватель в горячей воде 3000 Вт 3000 Вт НЕТ
Увлажнитель 35 Вт 40 Вт НЕТ [1]
iMac 60 Вт 240 Вт 1 Вт
Индукционная варочная панель (на плиту) 1400 Вт 1800 Вт НЕТ Индукционная плита, индукционная плита, электрическая плита
Струйный принтер 20 Вт 30 Вт НЕТ Принтер
Инверторный кондиционер 1300 Вт 1800 Вт НЕТ
Утюг 1000 Вт 1000 Вт НЕТ Электрический утюг
Кухонный вытяжной вентилятор 200 Вт 200 Вт НЕТ [1]
Портативный компьютер 50 Вт 100 Вт НЕТ Ноутбук
Лазерный принтер 600 Вт 800 Вт НЕТ
Газонокосилка 1000 Вт 1400 Вт НЕТ
Светодиодные рождественские огни 5 Вт 5 Вт НЕТ Tree Lights
Светодиодная лампа 7 Вт 10 Вт 0 Вт Лампа энергосбережения [1] [2]
Mi Box 5 Вт 7 Вт 3 Вт Mi Box Android
Микроволновая печь 600 Вт 1700 Вт 3 Вт Микроволновая печь [1] [2]
Ночник 1 Вт 1 Вт 0 Вт
Адаптер переменного тока Nintendo Switch 7 Вт 40 Вт НЕТ
Джакузи на открытом воздухе 60 Вт 500 Вт НЕТ Канадский спа, Открытый спа [1]
Духовка 2150 Вт 2150 Вт НЕТ Духовка электрическая
Уничтожитель документов 200 Вт 220 Вт НЕТ
Вентилятор на пьедестале 50 Вт 60 Вт НЕТ Высокий напольный вентилятор, напольный вентилятор, напольный вентилятор
Перколятор 800 Вт 1100 Вт НЕТ Кофеварка [1]
Умная лампа Philips Hue 8 Вт 9 Вт 0.4 Вт Оттенок света
Зарядное устройство для телефона 4 Вт 7 Вт НЕТ Зарядное устройство для смартфона, Зарядное устройство для сотового телефона, Зарядное устройство для мобильного телефона
PlayStation 4 85 Вт 90 Вт НЕТ PS4
Power Shower 7500 Вт 10500 Вт 0 Вт Электрический душ [1]
Скороварка 700 Вт 700 Вт НЕТ [1]
Проектор 220 Вт 270 Вт 1 Вт
Холодильник 100 Вт 200 Вт НЕТ
Рисоварка 200 Вт 800 Вт НЕТ [1]
Сэндвичница 700 Вт 1000 Вт НЕТ Пресс для сэндвичей, Тостер для сэндвичей
Сканер 10 Вт 18 Вт НЕТ
Приставка 27 Вт 30 Вт НЕТ Кабельная коробка, Humax Box
Швейная машина 70 Вт 80 Вт НЕТ [1]
Швейная машина Singer 100 Вт 100 Вт НЕТ
Sky Q 2 ТБ Box 40 Вт 40 Вт НЕТ Sky Box [1]
Мультиварка 160 Вт 180 Вт НЕТ [1]
Обогреватель пространства 2000 Вт 5000 Вт НЕТ [1]
Паровой утюг 2200 Вт 2500 Вт НЕТ [1]
Стерилизатор 650 Вт 650 Вт НЕТ Стерилизатор [1]
Правильный утюг 75 Вт 300 Вт НЕТ Выпрямители для волос, Выпрямители для волос
Стриммер 300 Вт 500 Вт НЕТ
Погружной водяной насос 200 Вт 400 Вт НЕТ Насос для бассейна, отстойный насос, скважинный насос [1]
Настольный вентилятор 10 Вт 25 Вт НЕТ Настольный вентилятор
Настольный холодильник 10 Вт 15 Вт НЕТ
Зарядное устройство для планшета 10 Вт 15 Вт НЕТ
Планшетный компьютер 5 Вт 10 Вт НЕТ [1]
Тостер 800 Вт 1800 Вт 0 Вт [1]
Башенный вентилятор 60 Вт 60 Вт НЕТ [1]
Беговая дорожка 280 Вт 900 Вт НЕТ
Трубчатый светильник (1500 мм) 22 Вт 22 Вт НЕТ
Телевизор (19 "цветной) 40 Вт 100 Вт 1 Вт [1]
Пылесос 450 Вт 900 Вт 0 Вт [1] [2]
Настенный вентилятор 45 Вт 60 Вт 0 Вт
Стиральная машина 500 Вт 500 Вт 1 Вт Стиральная машина В ЕС энергопотребление стиральных машин обычно выражается в виде годовой мощности. Потребление.Это рассчитано на основе 220 стандартных циклов стирки, составленных следующим образом: 60 ° C при полной загрузке (3x), 60 ° C при половинной загрузке (2x), при половинной загрузке 40 ° C (2x) для 220 циклов стирки.
Диспенсер для воды 100 Вт 100 Вт НЕТ [1]
Водные объекты 35 Вт 35 Вт НЕТ
Фильтр и охладитель для воды 70 Вт 100 Вт НЕТ Охладитель воды [1]
Усилитель WiFi 1 Вт 2 Вт НЕТ Повторитель WiFi, расширитель WiFi, расширитель диапазона
WiFi-роутер 4 Вт 10 Вт 4 Вт Маршрутизатор
Винный холодильник (18 бутылок) 83 Вт 83 Вт 0 Вт [1]
Xbox One 50 Вт 110 Вт 14 Вт

Умные хитрости Samsung для телевизоров

Лучший способ быть в курсе новостей следующей модели Galaxy, покупать товары Samsung и получать эксклюзивные предложения в приложении Shop Samsung.🛎Приготовьтесь перейти к следующей версии Galaxy Unlock: мгновенный кредит до 60 долларов на аксессуары и многое другое, включая дополнительные 10 долларов при предварительном заказе исключительно через приложение Shop Samsung. 🛍 Будьте в курсе последних и лучших предложений Войдите в систему одним щелчком мыши. Затем получите ...

Держатель для телефона с мягкими цифрами, подставка для мобильного телефона на гибкой стойке, универсальный зажим Lazy Flexible Holder Подставка для длинных рук для iPhone 11 Pro Xs Max XR X 8 7 6 6s Plus, Samsung S10 S9, HUAWEI, смартфон, черный

ПРОШИВКА ДЛЯ ANDROID TV JVC; JVC led телевизор; KDL 32R402; KDL W900 Sony EMMC DATA; KK.V35X.801A; Машина для ремонта экранов ноутбуков LCD LED TV; Журнал данных по ремонту панели Lcd led tv; Руководство по ремонту ЖК-телевизоров; LED телевизор; ПРОШИВКА ДЛЯ LED ТЕЛЕВИЗОРОВ; ПРОШИВКА LED TV NETFLIX; ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОСНОВНОЙ ПЛАТЫ LED TV; ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ LED TV SAMSUNG SMART; Машины для ремонта экранов светодиодных телевизоров ...

Amazon в настоящее время снижает цены на смарт-телевизоры TCL, которые в любом случае были довольно доступными. Так что, если вы надеетесь получить смарт-телевизор менее чем за 300 долларов, сейчас для этого самое подходящее время.

24 октября 2020 г. · Как смотреть UFC 254 PPV на Samsung Smart TV.Первым шагом является покупка UFC 254 .. Важно отметить, что вам нужно быть подписчиком ESPN +, чтобы приобрести любой UFC с оплатой за просмотр.

Информационный сайт о продуктах JVCKENWOOD создает волнение и душевное спокойствие для людей во всем мире благодаря видеокамере, проекторам, наушникам, аудиосистеме, автомобильной аудиотехнике и продуктам для профессионального бизнеса JVC.

27 ноября 2020 г. · Не волнуйтесь: мы шаг за шагом проведем вас через процесс установки VPN на Smart TV, чтобы вы могли безопасно транслировать и использовать приложения с географической блокировкой из любого места.Как установить VPN на большинство Smart TV. Новые телевизоры Smart TV, как правило, используют Android, что упрощает установку VPN.

Секретные коды Samsung используются разработчиками и дизайнерами для доступа к скрытым настройкам и функциям. Так что, если вас интересуют скрытые коды Samsung для вашего устройства, ознакомьтесь с полным списком, приведенным ниже. Также проверьте: -Список секретных кодов Android. Список всех секретных кодов Samsung. Ниже представлен полный список секретных кодов Samsung.

Постройте умный дом, чтобы выдержать все ваши важные моменты.Благодаря SmartThings ваш дом становится связанным пространством, которое делает вашу жизнь проще, безопаснее и интереснее.

Телевизоры и бытовая техника :: Стиральные машины :: Стиральная машина LG T0988NEHV 9кг с верхней загрузкой

Бренды

LG

Цвет

Серебристый

Класс продукта

Стиральная машина

9000 9000 9000 9000 9000 8 Стиральная машина Загрузка стиральной машины Машинное оборудование

Turbo Drum Technology

Тип стиральной машины

Полностью автоматическая максимальная загрузка, только стиральная машина


Энергосбережение с интеллектуальным управлением инвертором

Интеллектуальная инверторная технология

исключает потери при работе за счет эффективного управления энергопотреблением.

СМОТРЕТЬ ВИДЕО

Подробнее о Инверторный двигатель

  • Автоматический перезапуск

    Когда стиральная машина выключается из-за сбоя питания, она автоматически перезапускается из того положения, в котором была остановлена, для соответствующей настройки.

  • Энергосбережение в режиме ожидания

    Даже если шнур питания подключен при выключенном питании, через стиральную машину будет проходить очень мало электроэнергии. Вам не нужно беспокоиться о потраченной впустую электроэнергии.


Smart Motion

Smart Motion - это 3 вида движений, созданных Smart Inverter для оптимизации стирки в зависимости от типа ткани.Лучшее сочетание для лучшего ухода.

СМОТРЕТЬ ВИДЕО


TurboDrum ™

TurboDrum ™ обеспечивает самую эффективную стирку и удаляет самые сильные загрязнения за счет сильной струи воды вращающегося барабана и пульсатора в противоположном направлении.

СМОТРЕТЬ ВИДЕО


Пуансон + 3

Punch + 3 создает мощные струи воды, которые многократно перемешивают белье вверх и вниз для равномерного результата стирки.


Автоматическая предварительная стирка

Одним прикосновением к стойким пятнам можно избавиться.Освободите руки, позвольте стиральной машине стирать.


Боковой водопад

Side Waterfall позволяет лучше всего смешивать моющее средство с водой, сводя к минимуму остатки моющего средства, которые могут вызвать раздражение кожи и аллергию.


LoDecibel ™ и меньше вибрации

Интеллектуальный инверторный двигатель

снижает уровень шума и вибрации. Плюс повышенная долговечность и 10-летняя гарантия на двигатель.

СМОТРЕТЬ ВИДЕО

Подробнее о прочности


Smart Diagnosis ™

Smart Diagnosis ™ помогает диагностировать и устранять механические неисправности, сокращая дорогостоящие и неудобные посещения для обслуживания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
