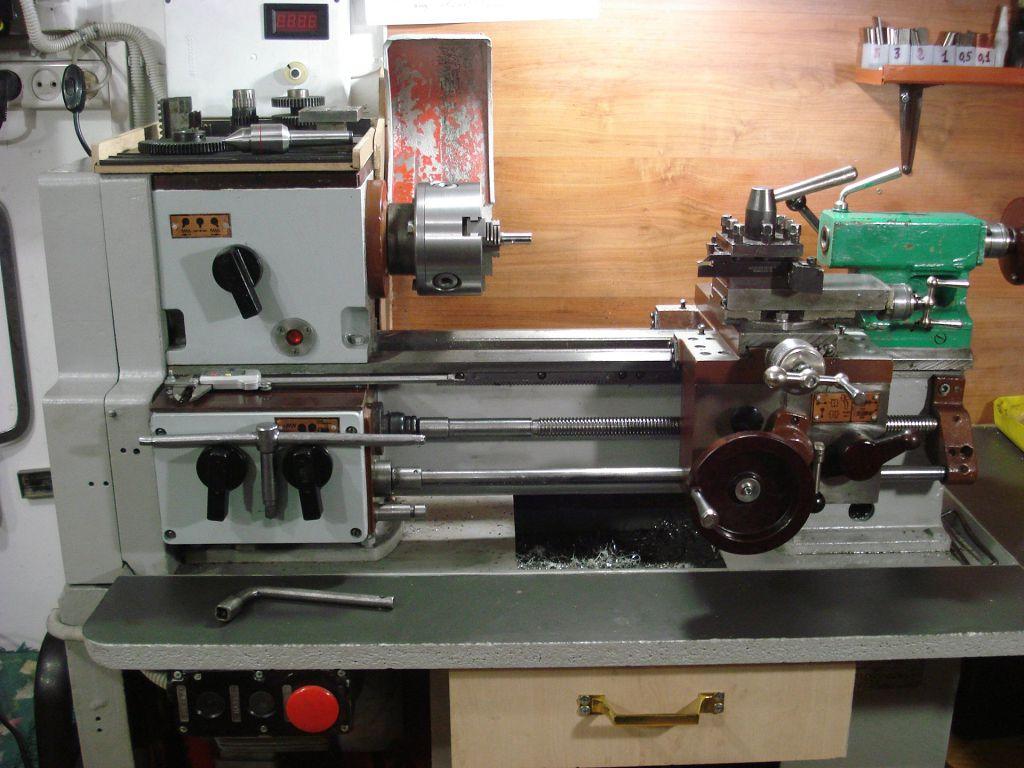

Токарный станок ТВ-7: технические характеристики, обзор

Выпускавшийся Ростовским заводом КомТех-Плюс токарный станок ТВ-7 отличается от своих предшественников конструктивными особенностями переднего узла и коробки скоростей. Установка выделяется способом переключения скоростей – в конструкции установлена понижающая коробка, работающая в двух режимах, а ремень привода перебрасывается.

Благодаря этой особенности, на переднем узле установки рычагов, переключающих скорости главного вала, нет. Модель стала первой среди станков подобного типа, которая была дополнительно оснащена тремя подачами и тремя резьбами. Это универсальное устройство специально предназначено для обучения школьников и студентов токарной обработке металлических изделий. Конструкцией агрегата предусмотрено выполнение таких работ: обработка конических и цилиндрических поверхностей, обработка торцов, отрезка, нарезка резьб, высверливание и прочие.

1. Особенности конструкции
2. Токарный станок ТВ-7: технические характеристики
3. Станина и передняя бабка
4. Суппорт и задняя бабка

Особенности конструкции

Агрегат используется для обработки деталей из различных металлов и сплавов в процессе обучения и представляет собой обновленный вариант ТВ-6. Различия моделей не слишком значительны и заключаются в устройстве коробки скоростей и узла главного вала.

Переключение скоростей происходит благодаря двухрежимной коробке и ремню привода, который перебрасывается на необходимую позицию по шкивам, из-за чего переключатели скоростей на переднем узле отсутствуют. Переключение скоростей осуществляется при пониженной передаче, отчего оборудование оснащено возможностью включения трех дополнительных подач, не предусмотренных ранее.

Основные узлы установки имеют следующие особенности:

1. Станина. Основа агрегата, изготовленная из литого чугуна, на которой установлены остальные составляющие конструкции в специально предусмотренных нишах.
2. Передний узел. Механизмы узла предназначены для закрепления обрабатываемой болванки, изменения ее положения и передачи ей вращательного движения. Для привода используется коробка подач, соединенная со шкивом главного вала.
3. Понижающая коробка. Устройство служит для увеличения вариантов скоростей главного вала. Располагается вместе с электрическим двигателем на салазках. На передней части корпуса располагается указатель, показывающий уровень масла.
4. Коробка передач. Устройство передает вращательный элемент на фартук установки, благодаря чему формируется резьба.
5. Суппорт. Элемент предназначен для закрепления режущего инструмента и изменения его положения относительно вращающейся болванки.
6. Задний узел. Конструкция узла стандартна и предназначена для установки обрабатываемой болванки. В него устанавливается инструмент для высверливания отверстий. Во время обработки важно следить за совпадением пиноли заднего узла и оси главного вала.
7. Асинхронный двигатель. Имеет три фазы и мощность 1,1 кВт. За изменение параметров отвечает кулачковый переключатель.

Токарный станок ТВ-7: технические характеристики

Во многом характеристики токарного станка ТВ-7 схожи с параметрами аналогичных учебных агрегатов. Но незначительные различия все же имеются и заключаются они в увеличении некоторых значений.

Вес установки в 400 кг частично способствует уменьшению вибраций, проявляющихся в процессе работы. Корпус станка имеет сравнительно небольшие размерные параметры, которые равняются 1050х535х1200 мм.

Перед работой рекомендуется ознакомиться с инструкцией и, согласно ей, просчитать этапы работ, размеры болванки и обозначить схему предстоящей обработки. При этом важно учитывать время эксплуатации устройства – при продолжительном времени работ начальные настройки изменяются.

Согласно паспорту, токарный станок ТВ-7 имеет следующие технические характеристики:

• класс точности по ГОСТ – Н;
• диаметр установленной над станиной болванки в наибольшем значении – 22 см;
• диаметр устанавливаемой над резцедержателем болванки в наибольшем значении – 10 см;
• высота центров – 12 см;
• длина болванки в центрах в наибольшем значении – 33 см;
• длина болванки в патроне в наибольшем значении – 31 см;
• длина обтачивания в наибольшем значении – 30 см;
• высота резцедержателя в наибольшем значении – 1,6х1,6 см;
• диаметр отверстия в главном вале – 1,8 см;
• число ступней при прямом вращении – 8;
• скорость прямого вращения – 60-1000 об/мин;
• число частотных ступеней при обратном вращении – 8;
• скорость обратного вращения – 60-1000 об/мин;
• продольное перемещение резцедержателя в наибольшем значении – 26 см;
• осевое передвижение резцедержателя на деление лимба – 0,25 мм;
• поперечное передвижение резцедержателя на деление лимба – 0,025 мм;
• передвижение резцовых салазок в наибольшем значении – 8,5 см;
• количество ступеней осевых подач резцедержателя – 8;
• количество доступных для нарезки резьб – 6;
• перемещение пиноли в наибольшем значении – 6,5 см;
• мощность главного электрического двигателя – 1,1 кВт.

Конструкцией установки предусмотрена только нарезка метрических резьб с пределами шагов 0,8-2,5 мм. Также стоит учитывать, что механизмов принудительного торможения главного вала и блокировки управляющих рычагов в данной модели нет.

Станина и передняя бабка

Основной частью любого токарного станка, в том числе и рассматриваемой модели, является станина, на которую установлены все прочие составляющие конструкции. Исключением является электрический двигатель главного привода. Основа, изготовленная из литого чугуна, установлена на двух тумбах.

На рабочей основе располагаются четыре направляющие – две треугольные и две плоские. Задний узел перемещается по передней плоской и задней треугольной направляющим, а резцедержатель по задней плоской и передней треугольной.

В левой части рабочей основы установлен передний узел. В нем находится шпиндельный узел, который передает вращательный элемент обрабатываемой заготовке, установленной в нем. Шпиндельный узел имеет такие характеристики:

1. Диаметр отверстия в главном вале – 1,8 см.
2. Число ступней при прямом вращении – 8.
3. Число ступеней при обратном вращении – 8.
4. Конус Морзе — №3.
5. Скорость вращения в прямом и обратном направлениях – 60-1000 об/мин.

Болванка фиксируется в главном вале посредством трехкулачкового патрона, соединенного с валом при помощи нарезанной на нем резьбы. Иногда болванка может закрепляться при помощи планшайбы с проводком, которая соединяется со шпинделем аналогичным образом. При необходимости обработки болванки в центрах, в узел главного вала монтируется специальный конусный центр.

Узел главного вала установлен в двух опорах переднего узла, в которых имеются радиально-упорные подшипники, обеспечивающие большую точность и легкость вращения главного вала. В переднем узле находится специальный механизм, позволяющий резцедержателю совершать необходимые реверсивные подачи. Данный механизм управляется специальным рычагом.

Школьный агрегат нуждается в регулярной смене масла для эффективности работы. В задней части переднего узла располагается специальная пробка, посредством которой осуществляется замена масла. На лицевой стороне переднего узла расположен специальный указатель, позволяющий контролировать уровень залитого масла.

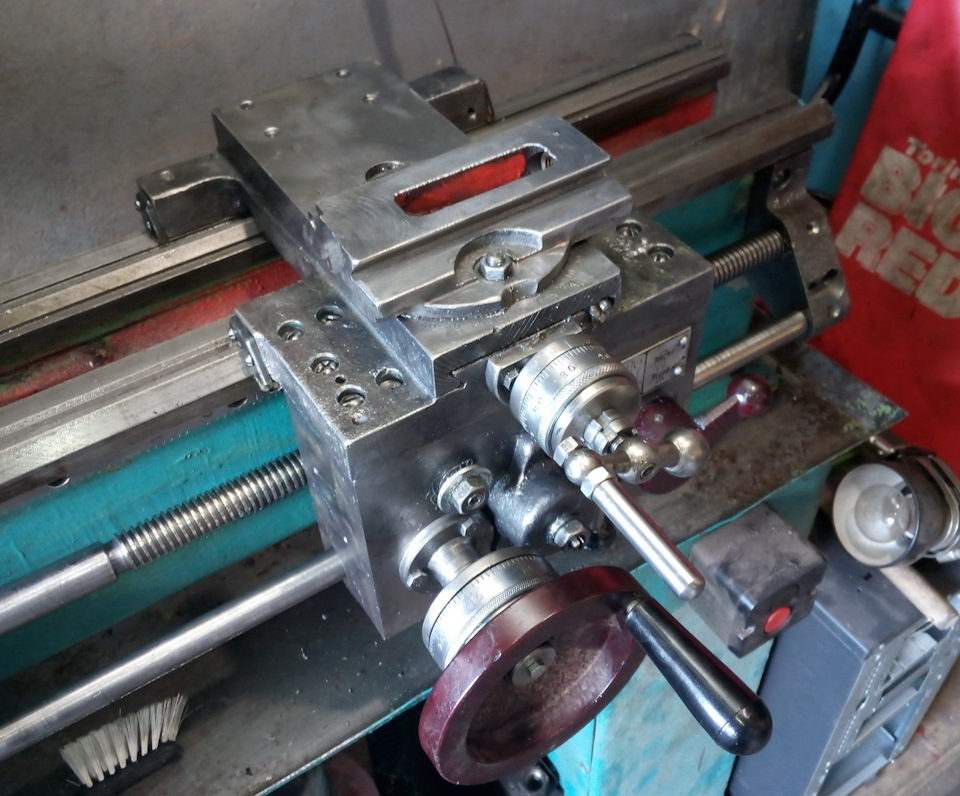

Суппорт и задняя бабка

Резцедержатель предназначается для установки резцов и обеспечения их перемещения в осевом и перпендикулярном направлениях. Данный элемент конструкции состоит из четырех салазок:

• нижних, перемещающихся по направляющим рабочей поверхности основы в осевом направлении;
• верхних, обеспечивающих перпендикулярное передвижение резца и перемещающихся по направляющим нижних салазок;
• поворотных, обеспечивающих поворот резцовой головки в обе стороны на 40°, на них установлены направляющие для перемещения самых верхних салазок;
• самых верхних, на которых располагается непосредственно сам резцедержатель, чье осевое перемещение управляется рычагом, соединенным с винтом.

Суппорт имеет много трущихся частей, которые имеют большую тенденцию к изнашиванию во время работ. Это влечет за собой возникновение зазоров, которые, при несвоевременном их устранении, нарушают работу механизмов резцедержателя: чрезмерное вибрирование режущего инструмента, снижение точности выполняемых работ и прочие. Зазоры устраняются специальными планками и клиньями, регулируемыми торцовыми винтами.

Положение резцедержателя, зафиксированного на самых верхних салазках винтом, изменяется при помощи опорного штифта. Резцедержатель отсоединяется от салазок поворотом рукояти, соединенной с болтом. Конструкцией резцедержателя предусмотрена одновременная установка от одного до четырех режущих инструментов, которые закрепляются в конструкции соответствующими болтами.

Задний узел оборудования предназначен для удержания заднего конца обрабатываемой болванки и для установки сверл и прочего инструмента для работы с отверстиями. Бабка состоит из подвижного корпуса, перемещающегося по направляющим основы, пиноли, передвигающейся в осевом направлении, чье передвижение осуществляется благодаря соединенному с маховиком винту.

В пиноли заднего узла находится конус Морзе – специальное отверстие, позволяющее фиксировать инструменты, конический центр или токарный патрон. Вращение маховика обеспечивает осевое передвижение пиноли, при котором сама пиноль не вращается благодаря входящей в ее конструкцию шпоночной канавки и винта-шпонки.

Гитара установки передает вращательный элемент от главного вала на коробку подач. В отличие от более ранних моделей, в ТВ-7 гитара зубчатых колес подверглась изменениям, благодаря которым смазка узлов упростилась, а шум во время рабочего процесса значительно снизился.
