Универсально – заточной станок 3А64Д

Продается: Универсально — заточной станок 3А64Д

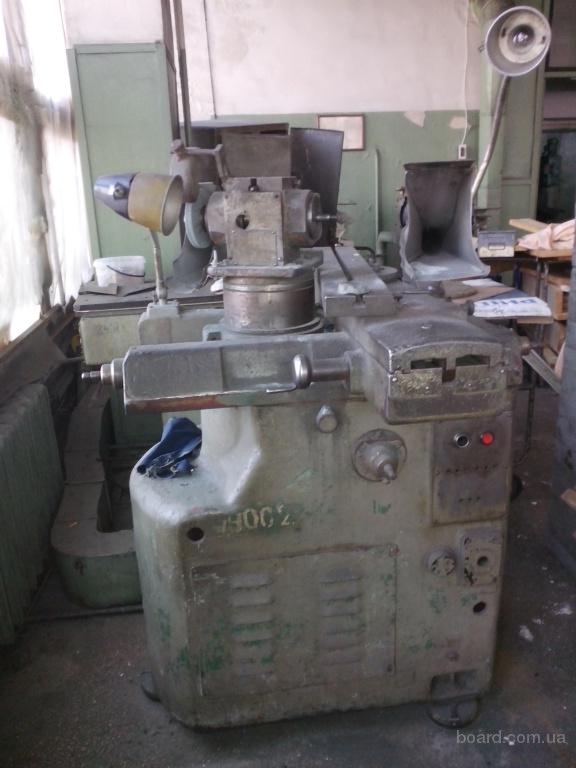

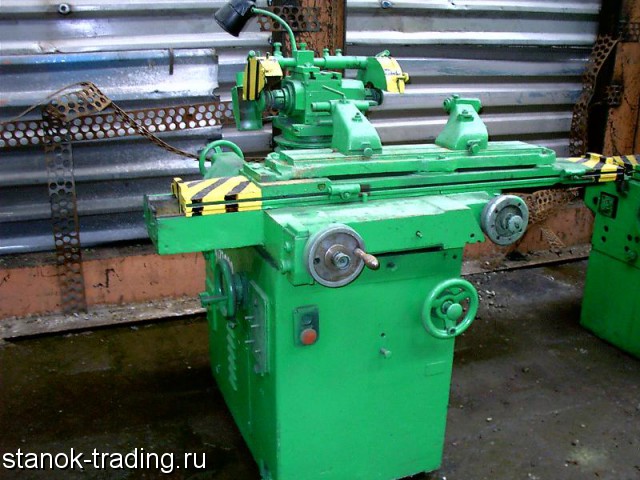

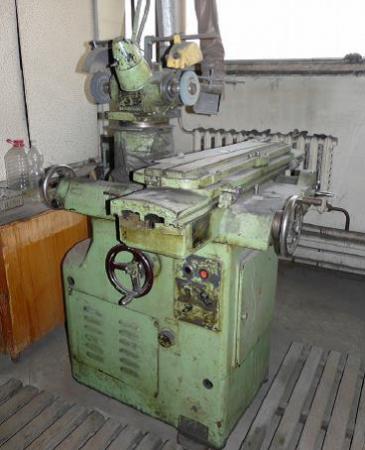

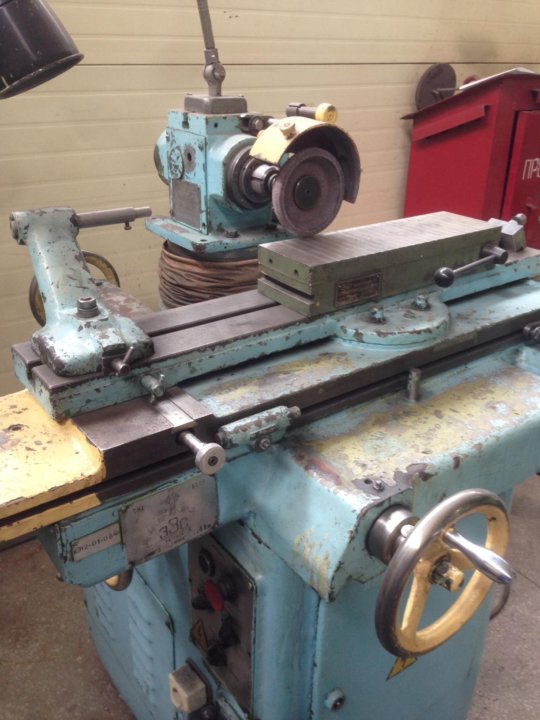

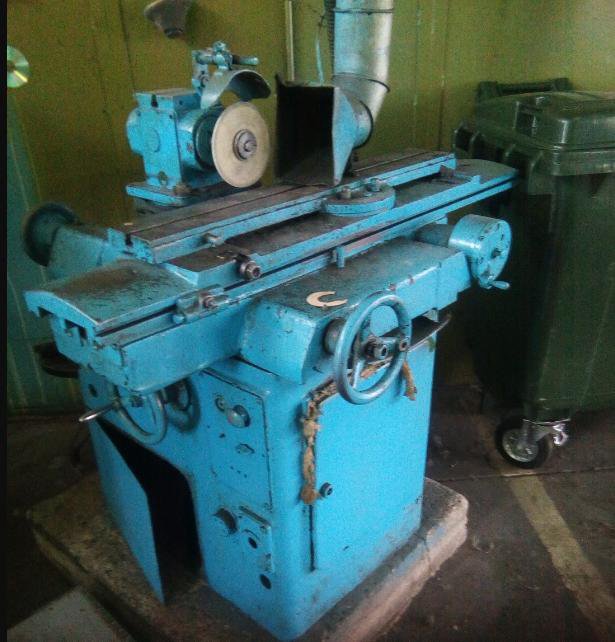

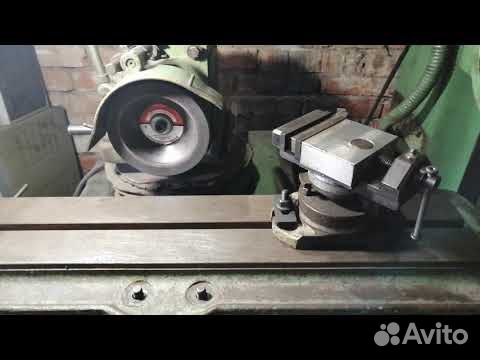

Универсально — заточной станок 3А64Д

3А64Д станок универсально-заточной. Назначение и область применения

Универсальные заточные станки 3А64Д предназначены для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.

Станки универсально заточные 3А64Д обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.

Станки имеют следующие основные узлы: станину, колонну, суппорт, шлифовальную головку, механизм подъема шлифовальной головки, планетарный редуктор, систему охлаждения.

Универсально-заточными станками моделей 3А64Д можно пользоваться для заточки инструментов алмазными и обычными шлифовальными кругами с охлаждением и всухую. Для заточки твердосплавного инструмента применяют шлифовальные круги из карбида кремния или алмазные тех же размеров и формы.

Для защиты от разбрызгивания охлаждающей жидкости и отвода ее в бак используют специальное ограждение.

Область использования универсально-заточных станков расширяется прилагаемыми к ним приспособлениями:

• для круглого наружного, внутреннего и плоского шлифования
• для заточки отрезных и прорезных фрез
• фрезерных головок
• червячных фрез
• метчиков
• спиральных сверл
• зенкеров и других инструментов

Технические данные и характеристики станка 3А64Д

Наименование параметра	3В642	3А64Д
Основные параметры
Класс точности по ГОСТ 8-82	П	П
Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм	630 х 250	630 х 250
Расстояние между центрами универсальной и задней бабок, мм	550	400
Расстояние между осью шлифовального круга и линией центров в горизонтальной плоскости, мм	70. .300	70..300
Расстояние между осью шлифовального круга и линией центров в вертикальной плоскости, мм	65..185	55..150
Рабочий стол станка
Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм	900 х 140	900 х 140
Наибольшее продольное/ поперечное ручное перемещение стола, мм	450/ 230	400/ 230
Перемещение продольное/ поперечное стола на одно деление лимба, мм	0,01/ 0,01	0,01/ 0,01
Перемещение поперечное стола на одно деление тонкой подачи, мм	0,0025	0,0025
Угол поворота стола в горизонтальной плоскости, град	90	90
Бабка шлифовальная
Наибольшее вертикальное перемещение бабки, мм	250	205
Цена деления лимба подачи вертикального перемещения стола, мм	0,005	0,002
Угол поворота бабки в горизонтальной плоскости, град	350	350
Шлифовальная головка
Число оборотов заточного круга при ступенчатом регулировании, об/мин	2240, 3150, 4500, 6300	2240, 3150, 4500, 6300
Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2	Морзе 3	Морзе 3
Наибольший диаметр устанавливаемого шлифовального круга, мм	200	175
Наибольший диаметр устанавливаемого шлифовального круга других типов, мм	150	150
Универсальная головка
Размер внутренних конусов шпинделей	Морзе 5	Морзе 5
Угол поворота в горизонтальной и вертикальной областях, град	360	360
Электрооборудование и привод станка
Количество электродвигателей на станке	4	4
Электродвигатель привода шпинделя шлифовальных кругов, кВт	1,5/ 1,1	1,4/ 1
Электродвигатель привода изделия, кВт	0,25	0,25
Электродвигатель насоса охлаждения, кВт	0,125	0,125
Электродвигатель пылесоса, кВт	0,125	0,6
Общая установленная мощность всех электродвигателей, кВт	1,795
род тока питающей сети	50Гц, 380/220 В	50Гц, 380/220 В
Габариты и масса станка
Габарит станка, мм	2050 х 1820 х 1550	1700 х 1460 х 1605
Масса станка, кг	1250	1050

---

Ориентировочная цена 200000 тенге

Для уточнения цены обращайтесь по телефону: +7 7172 21 25 37, Галина Алексеевна Карпунова



Паспорт на заточной станок 3А64Д / Заточные станки / Stanok-online.

ru

Рубрикатор

Разделы документации

20 октября 2016г.

Заточные станки

Печать документации: Витебское станкостроительное объединение
Год печати документации: –
Количество папок: 1
Количество страниц, листов: 120

Узнать стоимость документации

Паспорт и документация к данной модели станка находится в нашем архиве, в электронном виде. В комплект документации входит, по разделам, согласно содержания:

Руководство к станку
Содержание:
1. Назначение и область применения станка
2. Распаковка и транспортировка станка
3. Фундамент станка и установка
4. Паспорт станка
Спецификация органов управления
Основные данные о станке
5. Краткое описание конструкции и работы станка
Описание кинематической схемы
Спецификация зубчатых и червячных колёс
Общая компоновка
Спецификация основных узлов станка
Оправки шлифовальных кругов
Кожухи
Ограждение
6. Электрооборудование станка
Работа схемы
Спецификация покупного электрооборудования

7. Смазка станка
Указания по обслуживанию смазочной системы станка
Спецификация смазки станка
8. Подготовка станка к первоначальному пуску, первоначальный пуск и указания по технике безопасности
9. Настройка и наладка станка и режимы работы
10. Регулировка станка
11. Сведения о приспособлениях
12. Особенности разборки и сборки станка при ремонте и техническая документация по ремонту
Акт приёмки
Ведомость комплектации

Схемы и чертежи станка:
– Схема транспортировки станка
– Установочный чертёж
– Общий вид станка расположение основных узлов чертёж
– Расположение органов управления чертёж
– Габариты рабочего пространства. Посадочные и присоединительные размеры станка чертёж
– Габариты рабочего пространства чертёж
– Эскиз пазов чертёж
– Эскиз конца шпинделя чертёж

– Кинематическая схема станка
– Станина чертёж
– Механизм подъёма шлифовальной головки чертёж
– Редуктор чертёж
– Суппорт чертёж
– Планетарный механизм чертёж
– Шлифовальная головка чертёж
– Охлаждение чертёж
– Принадлежности чертёж
– Хомутик чертёж
– Центроискатель чертёж
– Схема электрическая принципиальная
– Схема электрическая монтажная
– Монтажная электросхема панели
– Размещение электрооборудования на станке
– Схема смазки станка
– Разрез зубьев развёртки чертёж
– Универсальная головка чертёж
– Передняя бабка чертёж
– Универсальная упорка чертёж
– Задняя бабка чертёж
– Приспособление для правки кругов чертёж
– Приспособление для заточки зубьев на торце чертёж
– Приспособление для установки центров чертёж
– Подручник чертёж
– Тиски трёхповоротные чертёж
– Приспособление для круглого шлифования чертёж
– Приспособление для затачивания фрезерных головок чертёж
– Схема настройки приспособления П21 чертёж
– Затачивание зубьев фрезы по торцу
– Затачивание зубьев фрезы на периферии
– Приспособление для затачивания зенкеров чертёж
– Схема настройки приспособления для затачивания зенкеров по задней грани
– Приспособление для затачивания метчиков
– Приспособление для затачивания длинного инструмента
– Приспособление для затачивания свёрл
– Приспособление для затачивания радиусов резцов
– Отсос пыли пылеотвод

Краткое описание станка:
Универсально-заточный станок модели 3А64Д предназначен для затачивания основных видов режущих инструментов из инструментальной стали или из твёрдого сплава.

Заточка твёрдосплавного инструмента может производиться алмазным кругом. Станок приспособлен для круглого (наружного, внутреннего) и плоского шлифования. Затачивание и шлифование инструментов производиться при помощи ряда приспособлений, входящих в комплект станка или поставляемых по особому заказу. Все движения при затачивании инструмента и настройке станка производятся вручную. При загрузке и выгрузке краном ящика не в коем случае не допускается сильный наклон его в стороны, удары дном или боками, сильные сотрясения и рывки при подъёме и опускании.
