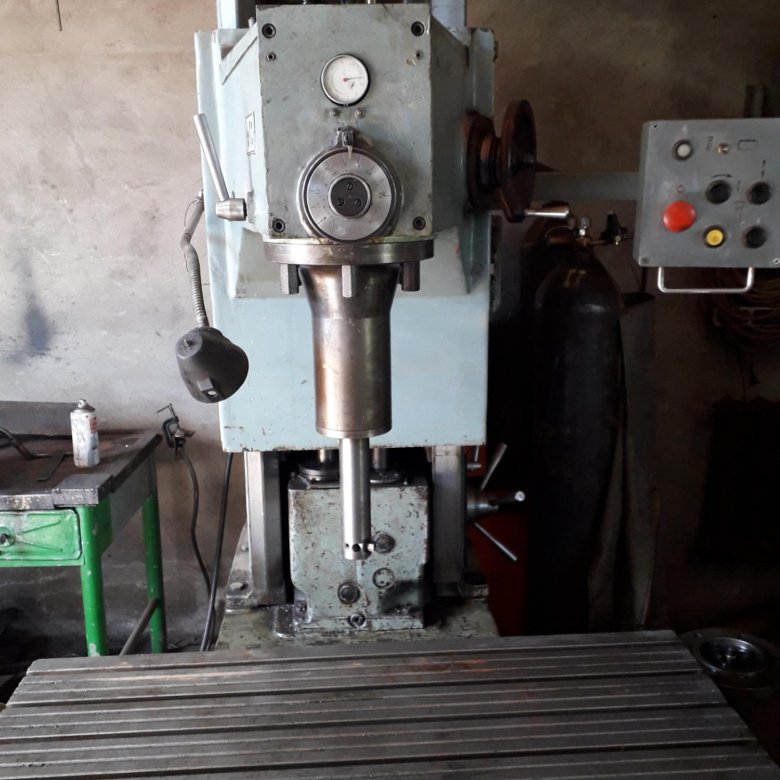

Паспорт 2Е78П Отделочно-расточной вертикальный станок

Наименование издания: Руководство к станку
Выпуск издания: –
Год выпуска издания: –
Кол-во книг (папок): 1
Кол-во страниц: 47
Стоимость: Договорная
Описание: Полный комплект документации

Руководство к станку
1. Общие сведения о станке
2. Основные технические данные и характеристики станка
– Габаритные размеры рабочего пространства станка чертёж
Механика главного движения
Механика подач
Электрооборудование
3. Комплект поставки станка
4. Указания мер безопасности
5. Состав станка
6. Устройство, работа станка и его составных частей
– Схема расположения органов управления и табличек с символами станка
– Кинематическая схема станка
Спецификация к кинематической схеме станка
Сборочные единицы станка
– Основание станка чертёж
– Стол станка чертёж
– Колонна станка чертёж
– Шпиндельная бабка станка чертёж
– Коробка скоростей и подач станка чертёж
– Универсальный шпиндель станка чертёж
Сведения о приспособлениях
– Универсальный шпиндель чертёж
– Специальный шпиндель чертёж
– Приспособление для центрирования чертёж
– Резцедержатель с точной подачей чертёж
– Центроискатель с индикатором чертёж
– Приспособление для наладок чертёж
– Наездник для установки резца чертёж
– Приспособление для настройки наездника на размеры чертёж
– Приспособление для установки резца на шпиндель чертёж
– Борштанги чертёж
Вспомогательный и режущий инструмент
7. Электрооборудование станка
Первоначальный пуск станка
Наладка
Расточка
Цикл
Фрезерование
Защита
Сигнализация
Блокировки
Указания мер безопасности
Указания по эксплуатации электрооборудования станка
Спецификация электрооборудования
– Схема электрическая принципиальная станка
– Схема электрическая соединений станка
– Электроаппаратура панели станка. Схема электрическая соединений
– Схема расположения электрооборудования на станке
8. Смазка станка
Описание работы
– Схема смазки станка
Указания по обслуживанию системы смазки
Элементы системы смазки
Точки смазки станка
9. Установка станка
Транспортирование станка
– Схема транспортировки станка
Расконсервация станка
Установка станка
– Установочный чертёж станка
10. Порядок работы на станке
Подготовка станка к первоначальному пуску и первоначальный пуск станка
Установка частоты вращения шпинделя
Установка величины подачи шпиндельной бабки
Установка инструмента
Установка изделия
Фрезерование и подрезка торцов
11. Возможные неисправности и методы их устранения
12. Особенности разборки и сборки станка
13. Чертежи запасных частей станка
– Полугайка чертёж
– Колесо червячное чертёж
– Вилка чертёж
– Вилка-рейка чертёж
Перечень подшипников
– Схема расположения подшипников
14. Свидетельство о приёмке
Результаты испытаний
Нормы шума
15. Свидетельство о консервации и упаковке

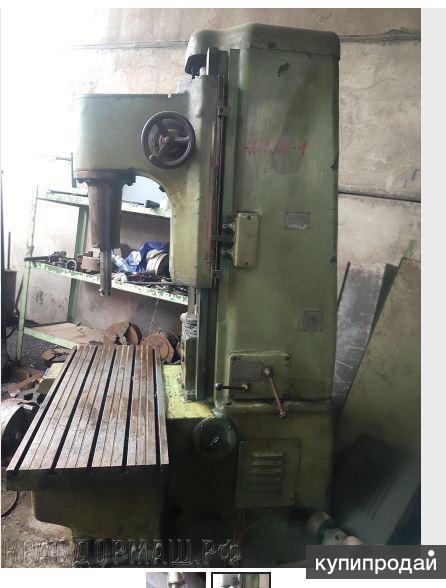

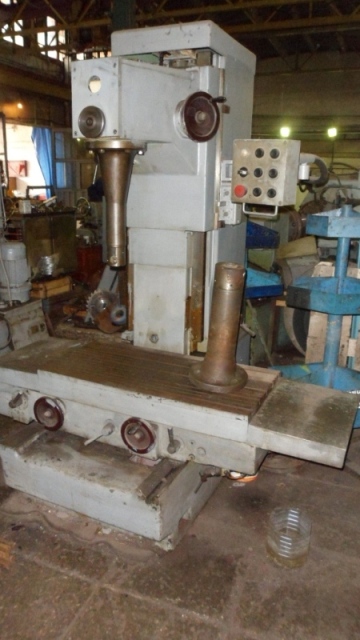

Сверлильный станок настольного типа STANKO 2E78P Б/У Станки б/у

• Описание
• Характеристики
• Об этом продавце

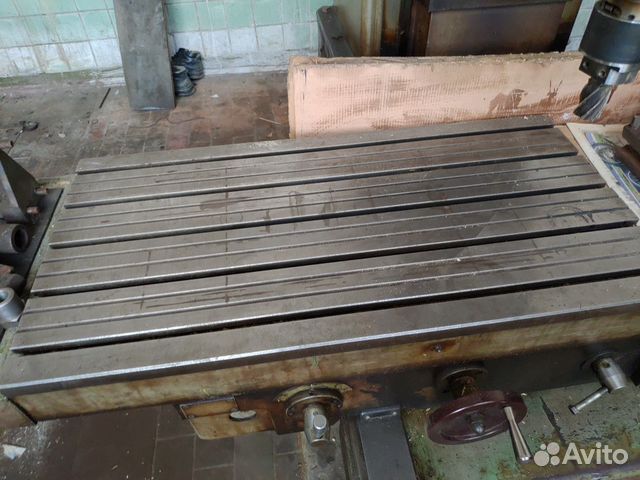

Размеры стола 1000×500 мм
Максимальное продольное перемещение стола 800 мм
Максимальное поперечное перемещение стола 200 мм
Максимальное перемещение шпинделя 500 мм
Диапазон скоростей стола 26÷1200 мм/мин
Количество скоростей шпинделя 12 0,025÷0,2 мм/об
Расстояние между торцом шпинделя и поверхностью стола 25÷525 мм
Конус шпинделя Морзе 4
Диаметр растачивания 27÷200 мм
Максимальная глубина растачивания 410 мм
Максимальный диаметр сверления 15 мм
Мощность главного двигателя 2,2 кВт
Габаритные размеры 1750×1560×2125 мм
Вес машины 2680 кг

Обратите внимание, что данное описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Ось X	800 мм
Ось Y	200 мм
Ось Z	500 мм
Длина стола	1000 мм
Ширина стола	500 мм
Диаметр шпинделя	15 мм
Макс. скорость шпинделя	1200 об/мин
Мощность двигателя шпинделя	2,2 кВт
Капитальный ремонт	№
——————-
Длина x ширина x высота	1750,0 × 1560,0 × 2125,0
Вес	2680 кг
Рабочее время
Время работы без подзарядки
Государственный	отлично
По местным нормам	да
Статус
Технический паспорт	Станко 2Э78П

Тип клиента	Реселлер
Действует с	2019
Предложения онлайн	0
Последнее действие	8 августа 2022 г.

Описание

Размеры стола 1000×500 мм
Максимальное продольное перемещение стола 800 мм
Максимальное поперечное перемещение стола 200 мм
Максимальное перемещение шпинделя 500 мм
Диапазон скоростей стола 26÷1200 мм/мин Количество шпинделей 9001 12
Диапазон подач шпинделя 0,025÷0,2 мм/об
Расстояние между торцом шпинделя и поверхностью стола 25÷525 мм
Конус шпинделя Морзе 4
Диаметр растачивания 27÷200 мм
Максимальная глубина растачивания 410 мм
Максимальный диаметр сверления 15 мм
Мощность главного двигателя 2,2 кВт
Габаритные размеры 1750 ×1560×2125 мм
Вес машины 2680 кг

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Технические характеристики

Ось X	800 мм
Ось Y	200 мм
Ось Z	500 мм
Длина стола	1000 мм
Ширина стола	500 мм
Диаметр шпинделя	15 мм
Макс. скорость шпинделя	1200 об/мин
Мощность двигателя шпинделя	2,2 кВт
Капитальный ремонт	№
——————-
Длина x ширина x высота	1750,0 × 1560,0 × 2125,0
Вес	2680 кг
Рабочее время
Время работы без подзарядки
Состояние	отлично
По местным нормам	да
Статус

Об этом продавце

Тип клиента	Реселлер
Действует с	2019
Предложения онлайн	0
Последнее действие	8 августа 2022 г.

Вертикально-расточные и токарные станки

Технические характеристики	SCV48	SCV60	DCV80	DCV100	DCV120	DCV160
Вместимость:
Максимальный диаметр качания	55″	63″	86″	106″	129″	169″
Максимальный диаметр качания с направляющими головками	51″	61″	82″	102″	124″	163″
Максимальная высота обработки над столом	39 3/8″	47″/66 3/4″	59″/78″	78″/94″	98″/118″	98″
Максимальный вес заготовки (фунты)	13 230	17 640	26 500	33 000	40 000	40 000
Стол:
Диаметр стола	47″	57″	78″	98-1/2″	118″	157″
Скорость стола (бесступенчатая регулировка) (об/мин)	2,5-250	2-220	1,55-140	1. 24-112	1,0-92	1,0-92
Вертикальные головки:
Вертикальные головки № (левый обычный, правый пент. тур)	1 правая сторона	2	2	2	2	2
Шарнир каждой вертикальной головки	+/- 35°	+/- 35°	+/- 35°	+/- 35°	+/- 35°	+/- 35°
Правая револьверная головка с вертикальным перемещением	30″	30″	30″	30″	30″	30″
Левосторонний расточный цилиндр с вертикальным перемещением	н/д	47″	57″	57″	57″	57″
Боковая головка:
Вертикальное перемещение боковой головки	35-7/16″	47″	76″	90″	100″	96-1/2″
Горизонтальное перемещение боковой головки	25-1/2″	27-1/2″	27-1/2″	35-1/2″	39″	39″
Поперечная рейка:
Вертикальное перемещение поперечной рейки	31-1/2″	51″	66″	82″	98″	90″
Рельсовый проезд из таблицы			12″-78″	12″-94″	12″-110″	12″-88″
Подача:
Подачи-вертикальные и боковые головки – (кол-во) диапазон	(16) . 002-.200 ИПР	(16) .002-.200 ИПР	(16) .002-.196 ИПР	(16) .002-.196 ИПР	(16) .002-.196 ИПР	(16) .002-.196 ИПР
Ускоренный ход для всех головок	98 ИПМ	98 ИПМ	98 ИПМ	98 ИПМ	98 ИПМ	98 ИПМ
Двигатели:
Двигатель главного привода (бесщеточный)	50/75 л.с.	75/100 л.с.	100 л.с.	100 л.с.	100 л.с.	100 л.с.
Рельсовый подъемный двигатель	5,5 л.с.	10 л.с.	10 л. с.	10 л.с.	10 л.с.	10 л.с.
Двигатель ускоренного хода	4 л.с.	4 л.с.	4 л.с.	4 л.с.	4 л.с.	4 л.с.
Размеры: (ДхШхВ)	106″ x 142″ x 154″	138″ x 150″ x 182″	169″ x 165″ x 181″	189″ x 189″ x 197″	208″ x 220″ x 212″	228″ x 260″ x 248″
Вес:	35 500 фунтов.	52 000 фунтов.	76 000 фунтов.	95 000 фунтов.	108 000 фунтов.	140 000 фунтов.

Технические характеристики	SCV48
Вместимость:
Максимальный диаметр качания	55″
Максимальный диаметр качания с направляющей головкой	51″
Максимальная высота обработки над столом	39 3/8″
Максимальный вес заготовки (фунты)	13 230
Стол:
Диаметр стола	47″
Скорость стола (бесступенчатая регулировка) (об/мин)	2,5-250
Вертикальные головки:
Вертикальные головки № (левый обычный, правый пент. тур)	1 правая сторона
Шарнир каждой вертикальной головки	+/- 35°
Правая револьверная головка с вертикальным перемещением	30″
Левосторонний расточный цилиндр с вертикальным перемещением	н/д
Боковая головка:
Вертикальное перемещение боковой головки	35-7/16″
Горизонтальное перемещение боковой головки	25-1/2″
Поперечная рейка:
Вертикальное перемещение поперечины	31-1/2″
Рельсовый проезд из таблицы
Каналы:
Подачи-вертикальные и боковые головки – (кол-во) диапазон	(16) . 002-.200 ИПР
Ускоренный ход для всех головок	98 ИПМ
Двигатели:
Двигатель главного привода (бесщеточный)	50/75 л.с.
Рельсовый подъемный двигатель	5,5 л.с.
Двигатель ускоренного хода	4 л.с.
Размеры: (ДхШхВ)	106″ x 142″ x 154″
Вес:	35 500 фунтов.

Технические характеристики	SCV60
Вместимость:
Максимальный диаметр качания	63″
Максимальный диаметр качания с направляющими головками	61″
Максимальная высота обработки над столом	47″/66 3/4″
Максимальный вес заготовки (фунты)	17 640
Таблица:
Диаметр стола	57″
Скорость стола (бесступенчатая регулировка) (об/мин)	2-220
Вертикальные головки:
Вертикальные головки № (левый обычный, правый пент. тур)	2
Шарнир каждой вертикальной головки	+/- 35°
Правая револьверная головка с вертикальным перемещением	30″
Левосторонний расточный цилиндр с вертикальным перемещением	47″
Боковая головка:
Вертикальное перемещение боковых головок	47″
Горизонтальное перемещение боковых головок	27-1/2″
Поперечная рейка:
Вертикальное перемещение поперечины	51″
Рельсовый проезд из таблицы
Каналы:
Подачи-вертикальные и боковые головки – (кол-во) диапазон	(16) . 002-.200 ИПР
Ускоренный ход для всех головок	98 ИПМ
Двигатели:
Двигатель главного привода (бесщеточный)	75/100 л.с.
Рельсовый подъемный двигатель	10 л.с.
Двигатель ускоренного хода	4 л.с.
Размеры: (ДхШхВ)	138″ x 150″ x 182″
Вес:	52 000 фунтов.

Технические характеристики	DCV80
Вместимость:
Максимальный диаметр качания	86″
Максимальный диаметр качания с направляющей головкой	82″
Максимальная высота обработки над столом	59″/78″
Максимальный вес заготовки (фунты)	26 500
Стол:
Диаметр стола	78″
Скорость стола (бесступенчатая регулировка) (об/мин)	1,55-140
Вертикальные головки:
Вертикальные головки № (левая равнина, правая пент. тур)	2
Шарнир каждой вертикальной головки	+/- 35°
Правая револьверная головка с вертикальным перемещением	30″
Левосторонний расточный цилиндр с вертикальным перемещением	57″
Боковая головка:
Вертикальное перемещение боковых головок	76″
Горизонтальное перемещение боковых головок	27-1/2″
Поперечный рельс:
Вертикальное перемещение поперечины	66″
Рельсовый проезд из таблицы	12″-78″
Каналы:
Подачи-вертикальные и боковые головки – (кол-во) диапазон	(16) . 002-.196 ИПР
Ускоренный ход для всех головок	98 ИПМ
Двигатели:
Двигатель главного привода (бесщеточный)	100 л.с.
Рельсовый подъемный двигатель	10 л.с.
Двигатель ускоренного хода	4 л.с.
Размеры: (ДхШхВ)	169″ x 165″ x 181″
Вес:	76 000 фунтов.

Технические характеристики	DCV100
Вместимость:
Максимальный диаметр качания	106″
Максимальный диаметр качания с направляющей головкой	102″
Максимальная высота обработки над столом	78″/94″
Максимальный вес заготовки (фунты)	33 000
Стол:
Диаметр стола	98-1/2″
Скорость стола (бесступенчатая регулировка) (об/мин)	1. 24-112
Вертикальные головки:
Вертикальные головки № (левый обычный, правый пент. тур)	2
Шарнир каждой вертикальной головки	+/- 35°
Правая револьверная головка с вертикальным перемещением	30″
Левосторонний расточный цилиндр с вертикальным перемещением	57″
Боковая головка:
Вертикальное перемещение боковой головки	90″
Горизонтальное перемещение боковой головки	35-1/2″
Поперечная рейка:
Вертикальное перемещение поперечины	82″
Рельсовый проезд из таблицы	12″-94″
Подачи:
Подачи-вертикальные и боковые головки – (кол-во) диапазон	(16) . 002-.196 ИПР
Ускоренный ход для всех головок	98 ИПМ
Двигатели:
Двигатель главного привода (бесщеточный)	100 л.с.
Рельсовый подъемный двигатель	10 л.с.
Двигатель ускоренного хода	4 л.с.
Размеры: (ДхШхВ)	189″ x 189″ x 197″
Вес:	95 000 фунтов.

Технические характеристики	DCV120
Вместимость:
Максимальный диаметр качания	129″
Максимальный диаметр качания с направляющей головкой	124″
Максимальная высота обработки над таблицей	98″/118″
Максимальный вес заготовки (фунты)	40 000
Стол:
Диаметр стола	118″
Скорость стола (бесступенчатая регулировка) (об/мин)	1,0-92
Вертикальные головки:
Вертикальные головки № (левый обычный, правый пент. тур)	2
Поворот каждой вертикальной головки	+/- 35°
Правая револьверная головка с вертикальным перемещением	30″
Левосторонний расточный цилиндр с вертикальным перемещением	57″
Боковая головка:
Вертикальное перемещение боковой головки	100″
Горизонтальное перемещение боковой головки	39″
Поперечная рейка:
Вертикальное перемещение поперечины	98″
Рельсовый проезд из таблицы	12″-110″
Каналы:
Подачи-вертикальные и боковые головки – (кол-во) диапазон	(16) . 002-.196 ИПР
Ускоренный ход для всех головок	98 ИПМ
Двигатели:
Двигатель главного привода (бесщеточный)	100 л.с.
Рельсовый подъемный двигатель	10 л.с.
Двигатель ускоренного хода	4 л.с.
Размеры: (ДхШхВ)	208″ x 220″ x 212″
Вес:	108 000 фунтов.

Технические характеристики	DCV160
Вместимость:
Максимальный диаметр качания	169″
Максимальный диаметр качания с направляющей головкой	163″
Максимальная высота обработки над столом	98″
Максимальный вес заготовки (фунты)	40 000
Стол:
Диаметр стола	157″
Скорость стола (бесступенчатая регулировка) (об/мин)	1,0-92
Вертикальные головки:
Вертикальные головки № (левый обычный, правый пент. тур)	2
Шарнир каждой вертикальной головки	+/- 35°
Правая револьверная головка с вертикальным перемещением	30″
Левосторонний расточный цилиндр с вертикальным перемещением	57″
Боковая головка:
Вертикальное перемещение боковой головки	96-1/2″
Горизонтальное перемещение боковой головки	39″
Поперечная рейка:
Вертикальное перемещение поперечины	90″
Рельсовый проезд из таблицы	12″-88″
Каналы:
Подачи-вертикальные и боковые головки – (кол-во) диапазон	(16) . 002-.196 ИПР
Ускоренный ход для всех головок	98 ИПМ
Двигатели:
Двигатель главного привода (бесщеточный)	100 л.с.
Рельсовый подъемный двигатель	10 л.с.
Двигатель ускоренного хода	4 л.с.
Размеры: (ДхШхВ)	228″ x 260″ x 248″
Вес: 9 шт.0034	140 000 фунтов.

Обзоры товаров

Submit your review
Check this box to confirm you are human. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
