2А135 Станок вертикально-сверлильный универсальный Описание, характеристики, схемы

Сведения о производителе вертикально-сверлильного станка 2А135

Изготовитель вертикальных сверлильных станков моделей 2А125, 2А135, 2А150, 2Г175 – Стерлитамакский станкостроительный завод, основанный в 1941 году и Завод “КиргизКабельМаш” г. Фрунзе.

История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.

Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.

В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого – токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры, металлообрабатывающий и режущий инструмент.

Продукция Стерлитамакского станкостроительного завода

2А135 Станок вертикально-сверлильный универсальный. Назначение и область применения

Вертикальный сверлильный станок 2А135 заменил в серийном производстве устаревший станок 2135. В новой модели обеспечивается более удобное управление коробкой соростей и подач. Улучшены эргономические показатели.

Станки универсальные вертикально-сверлильные 2А135 с условным диаметром сверления 35 мм, используются на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления» рассверливания» зенкования, зенкерования, развертывания и подрезки торцев ножами. На станке модели 2А135 обрабатываются детали сравнительно небольших размеров и веса.

Универсальный вертикально-сверлильный станок, модель 2А135, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.

Особенности конструкции станка

Наличие на станке девятискоростной коробки скоростей с диапазоном регулирования 68-100-140-195-175-400-530-750-1100 оборотов в минуту, 11-скоростной коробки подач с диапазоном регулирования от 0,115 до 1,6 мм на оборот и электрореверса обеспечивает выбор нормативных режимов резания для диаметров отверстий до 35 мм при сверлении, рассверливании, зенковании, зенкеровании, развертывании, нарезке резьбы, а также допускает использование режущего инструмента, оснащенного твердым сплавом.

Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы.

Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.

Станки снабжены устройством реверсирования электродвигателя главного движения» что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя»

Хронология выпуска заводом вертикально-сверлильных станков 2135 серии с диаметром сверления до 35 мм:

2135 – первая модель серии вертикально-сверлильных станков, выпускалась с 1945 по 1952 г.
2А135 – следующая серийная модель серии, выпускались с 1950 по 1965 г.
2Н135, 2Н135А, 2Н135Б, 2Н135К, 2Н135Л – самая популярная и массовая модель серии, выпускалась c 1965 до начала 90-х годов
2С135, 2С132 – последние модели серии. Сняты с производства в 2014 году

Конструктивные особенности станка 2А135. Станок обладает высокой жесткостью, прочностью рабочих механизмов, мощностью привода и широким диапазоном скоростей резания и подач, позволяющим использовать режущий инструмент, оснащенный твердым сплавом. Наличие электрореверса, управляемого как автоматически, так и вручную, обеспечивает возможность нарезания резьбы при ручном подводе и Отводе метчика.

В конструкции вертикально-сверлильного станка модели 2А135 предусмотрено автоматическое включение движения подачи после быстрого подвода режущего инструмента к обрабатываемой детали и автоматическое выключение подачи при достижении заданной глубины сверления.

Заданная глубина сверления несквозных отверстий обеспечивается специальным механизмом останова с упором. Этот механизм является одновременно предохранительным устройством, предохраняющим механизм подач от поломок при перегрузках.

Шпиндель станка смонтирован на прецизионных подшипниках качения. Нижняя опора состоит из радиального шарикового подшипника класса АВ. В верхней опоре установлен один шариковый подшипник класса В.

Заводом предусмотрена возможность смены приводных шкивов клнноременной передачи, что позволяет устанавливать пределы чисел оборотов шпинделя в соответствии с технологическими задачами.

Для сокращения вспомогательного времени на станке модели 2А135 обеспечена возможность включения и выключения подачи тем же штурвалом, который осуществляет ручное быстрое перемещение шпинделя.

Категория размещения 4 по ГОСТ 15150-69.

Аналоги вертикально-сверлильных станков 2А135, выпускаемые в настоящее время:

2Т125, 2Т140, 2Т150 – производитель: Гомельский завод станочных узлов

2АС132, 2АС132-01 – производитель: Астраханский станкостроительный завод
2Л125, 2Л132, 2Л135, ЛС25, ЛС35 – производитель: Липецкое станкостроительное предприятие (ПАО СТП-ЛСП)
МН25Л, МН25Н-01 – производитель: Молодечненский станкостроительный завод

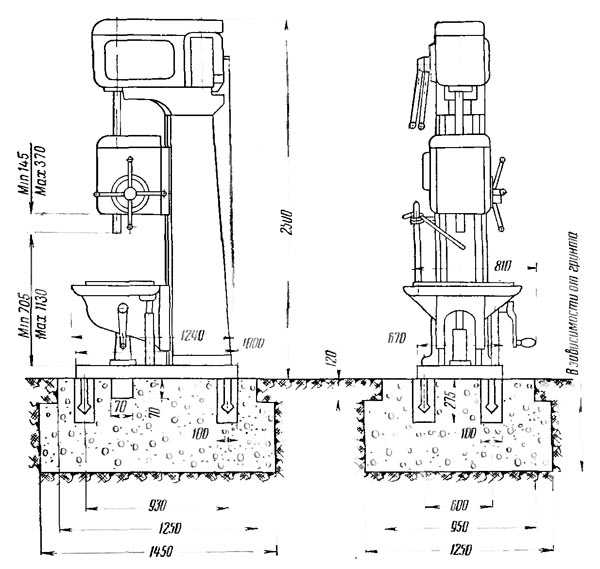

Габаритные размеры вертикально сверлильного станка 2А135

Общий вид сверлильного станка 2А135

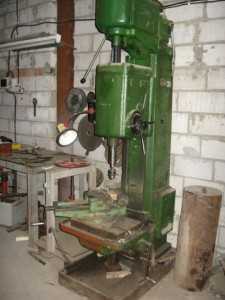

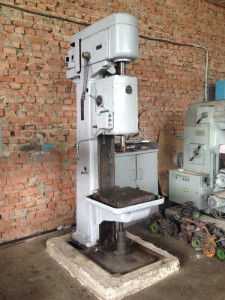

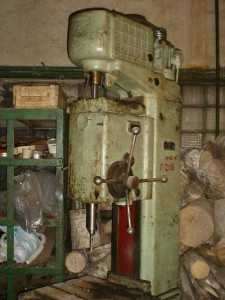

Фото вертикально сверлильного станка 2А135

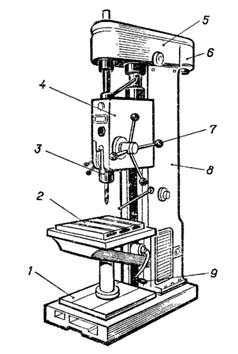

Расположение составных частей сверлильного станка 2А135

Перечень составных частей сверлильного станка 2А135

плита
стол
шпиндель
коробка подач
шпиндельная головка
электродвигатель

штурвал ручной подачи шпинделя
станина
рукоятка вертикального перемещения стола

Принцип работы сверлильного станка 2А135

Обрабатываемая деталь устанавливается на столе станка и закрепляется в машинных тисках или в специальных приспособлениях. Совмещение оси будущего отверстия с осью шпинделя осуществляется перемещением приспособления с обрабатываемой деталью на столе станка.

Режущий инструмент в зависимости от формы его хвостовика закрепляется в шпинделе станка при помощи патрона или переходных втулок. В соответствии с высотой обрабатываемой детали и длиной режущего инструмента производится установка стола и шпиндельной бабки.

Отверстия могут обрабатываться как ручным перемещением шпинделя, так и механической подачей.

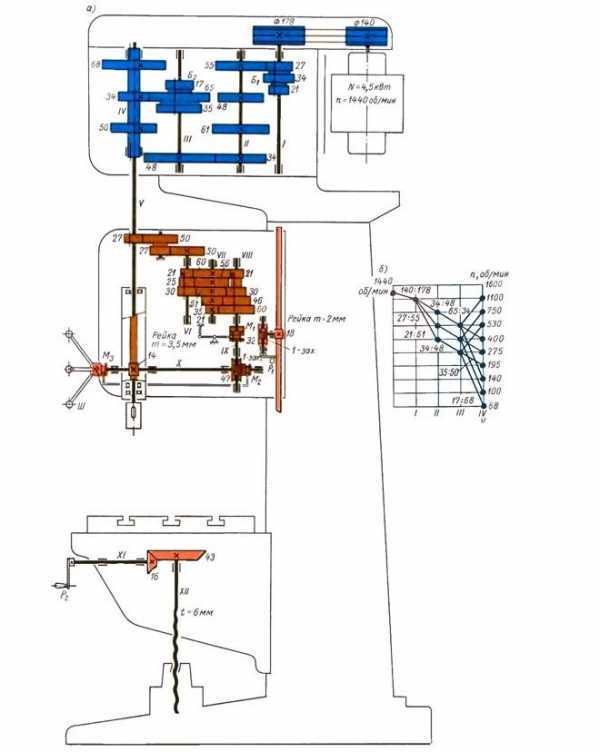

Кинематическая схема сверлильного станка 2А135

Схема кинематическая сверлильного станка 2А135. Смотреть в увеличенном масштабе

Движения в станке

Движение резания – вращение шпинделя с режущим инструментом
Движение подачи – осевое перемещение шпинделя с режущим инструментом
Вспомогательные движения – ручные перемещения стола и шпиндельной бабки в вертикальном направлении и быстрое ручное перемещение шпинделя вдоль его оси.

Движение резания. Шпиндель V (рис. 55, а) приводится в движение электродвигателем мощностью 4,5 кат через клиноременную передачу 140—178 и коробку скоростей.

На валу I коробки скоростей находится тройной подвижный блок шестерен Б1, обеспечивающий валу II три скорости вращения. От вала II через шестерни 34—48 вращение передается валу III, на котором расположен тройной подвижной блок шестерен Б2, приводящий в движение полый вал IV, связанный шлицевым соединением со шпинделем V. Как видно из графика (рис. 55, б), шпиндель V имеет девять скоростей вращения. Наибольшее число оборотов шпинделя nmax с учетом упругого скольжения ремня определяется из выражения = 1070 об/мин.

Движение подачи. Движение подачи заимствуется от шпинделя V. Движение передается через шестерни 27—50 и 27—50, коробку подач с выдвижными шпонками, предохранительную муфту М1, вал IX, червячную передачу 1—47. зубчатую муфту М2, вал X и реечную передачу гильзе шпинделя.

В коробке подач расположены трех- и четырехступенчатый механизмы с выдвижными шпонками.

От вала VI три скорости вращения сообщаются валу VII, на котором жестко закреплены шестерни 60, 56, 51, 35 и 21. От вала VII четыре скорости вращения передаются валу VIII.

Теоретически коробка подач обеспечивает 12 скоростей вращения, однако, как видно из графика (рис. 54), одна из них повторяющаяся, поэтому станок модели 2А135 имеет только 11 различных величин подач.

От вала VIII через кулачковую муфту M1 движение сообщается валу IX, на котором закреплен червяк. Червячное колесо расположено на одном валу с реечной шестерней 14, находящейся в зацеплении с рейкой, нарезанной на гильзе шпинделя. Муфта М1 служит для предохранения механизма подач от поломок при перегрузках, а также для автоматического выключения подачи при работе по упорам.

Наибольшая величина подачи s_max определяется из выражения 3,14*3,5*14 = 1,6 мм/об.

Вспомогательные движения. Перемещение шпиндельной бабки осуществляется от рукоятки P1 через червячную передачу 1—32 и реечную шестерню 18, сцепляющуюся с рейкой m=2 мм, закрепленной на станине.

Вертикальное перемещение стола достигается поворотом рукоятки Р2 через вал XI, конические шестерни 16-43 и ходовой винт XII.

Быстрое перемещение шпинделя с гильзой производится штурвалом Ш, связанным специальным замком с валом X. Замок позволяет штурвалу свободно поворачиваться на валу X в пределах 20°, а в дальнейшем связывает их в одно целое.

Коробка скоростей и коробка подач

Коробка скоростей и коробка подач сверлильного станка 2А135

Коробка скоростей и коробка подач сверлильного станка 2А135. Смотреть в увеличенном масштабе

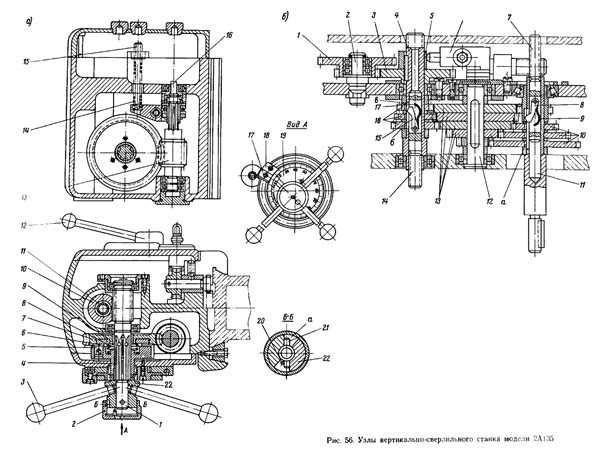

Узлы станка модели 2А135

Коробка подач. Для изменения величины подачи на станке модели 2А135 используется коробка, состоящая из двух типовых механизмов с выдвижными шпонками. Продольный разрез коробки подач показан на рис. 56,6.

Из кинематической схемы (рис. 55, а) видно, что движение подачи заимствуется от шпинделя. Далее через блок шестерен 1 (рис. 56,6), установленный на оси 2, и зубчатое колесо 3 вращение передается полому валу 4 с прорезью в. На последнем свободно установлены три шестерни 16, имеющие шпоночные пазы б. Между шестернями 16 находятся промежуточные кольца. Внутри полого вала 4 перемещается штанга 14, представляющая в нижней своей части круглую рейку. В верхней части штанги 14 имеется сквозное окно, в котором на оси установлена выдвижная шпонка 15. Эта шпонка под действием пружины 17 стремится пойти в шпоночный паз одной из шестерен 16.

Перемещая штангу 14 с выдвижной шпонкой 15 внутри вала 4, можно соединить последний с любой из шестерен 16. Промежуточные кольца, которые не имеют шпоночных пазов, утапливают выдвижную шпонку в момент переключения скорости. Это необходимо для предупреждения поломки, которая могла бы иметь место в случае заклинивания на валу одновременно двух шестерен.

Аналогичный механизм, состоящий из четырех шестерен 10 с пазами а, выдвижной шпонки 8, пластинчатой пружины 9 и штанги 7, установлен на полом валу 11.

На валу 12 закреплен конус шестерен 13, состоящий из пяти колес. Три верхних колеса конуса находятся в постоянном зацеплении с шестернями 16, а, кроме того, верхнее и три нижних — в постоянном зацеплении с шестернями 10 вала 11. Перемещение штанг 7 и 14 с выдвижными шпонками 8 и 15 для переключения величины подачи шпинделя осуществляется рукоятками, расположенными на левой стороне корпуса шпиндельной бабки.

Плунжерный насос 6 приводится в действие эксцентриком 5.

Механизм подач. Включение и выключение механической подачи, а также подвод и отвод шпинделя рсуществляется штурвальным механизмом подач, изображенным на рис. 56, а. Механизм подач шпинделя вертикально-сверлильного станка модели 2А135 состоит из червячной передачи, реечной передачи, рукояток управления и ряда муфт включения. Привод механизма подач осуществляется от коробки подач через кулачковую муфту 16, предназначенную для автоматического выключения движения подачи по достижении заданной глубины сверления и являющуюся одновременно предохранительным устройством, отключающим цепь движения подачи при перегрузках. Предельная величина нагрузки на механизм подач регулируется винтом 15, который осуществляет предварительное сжатие пружины 14.

Для включения механической подачи штурвал 3 и соединенную с ним кулачковую муфту 22 поворачивают на себя. Угол поворота штурвала и муфты равен 20° и ограничивается прорезью а на муфте и штифтом 21, закрепленным на конце вала I. При повороте штурвала 3 зубья муфты 22, имеющие скосы, сдвигают кулачковую обойму 4 вправо и, входя торцом на торец зубьев обоймы, фиксируют это смещение. К обойме 4 прикреплен двусторонний храповой диск 6, связанный с обоймой 4 подпружиненными собачками 5. При смещении обоймы зубья храпового диска 6 зацепляются с зубьями диска 9, прикрепленного к червячному колесу 7 и связывают последнее с валом I. Таким образом, вращение от коробки подач через муфту 16 сообщается червяку 13, червячному колесу 7 и валу 1, задний конец которого представляет собой реечную шестерню. Последняя находится в зацеплении с рейкой, нарезанной на гильзе 10 шпинделя 11 станка.

Быстрый подвод инструмента к заготовке обеспечивается дальнейшим поворотом штурвала 3 при включенной подаче. В этом случае собачки 5 проскакивают по зубьям внутренней стороны диска 6, опережая механическую подачу.

Выключение механической подачи в любой момент осуществляется поворотом штурвала 3 от себя на 20°, при этом зубья муфты 22 станут напротив впадин обоймы 4, последняя под действием пружины 8 сместится влево, зубья храпового диска 6 расцепятся с зубьями диска 9, вследствие чего червячное колесо 7 будет свободно поворачиваться на валу I и механическая подача шпинделя прекратится.

При быстром подъеме шпинделя механическая подача также автоматически выключается.

Конструкция механизма подачи вертикально-сверлильного станка модели 2А135 допускает также медленное ручное перемещение штурвала 3, гильзы 10 со шпинделем. Для этого необходима выключить штурвалом 3 механическую подачу, после чего переместить кольцо 2 вдоль оси вала I вправо; при этом штифт 20 заблокирует штифт 21 и при повороте штурвала 3 на себя не будет включаться механическая подача.

Настройка механизма подачи для сверления отверстий заданной глубины осуществляется кулачком 18, который устанавливается на требуемый размер по шкале лимба 19.

При настройке станка на нарезание резьб метчиками реверсирование шпинделя для вывода режущего инструмента может быть осуществлено автоматически или вручную. При автоматическом реверсе настройка на глубину нарезания и переключение шпинделя производится кулачком 17, который заранее устанавливается на лимбе 19. При ручном управлении реверсом, когда достигнута требуемая глубина нарезания, изменение направления вращения шпинделя осуществляется рукояткой 12.

Регулировка и наладка сверлильного станка 2А135

После установки станка на рабочем месте, очистки, заливки масла и смазки, подключения к электрической сети, проверки работы на всех оборотах и подачах не требуется никакой регулировки. Наладка станка заключается в установке стола и кронштейна в необходимые для работы положения и зажиме клина кронштейна, а также в установке чисел оборотов и подачи.

Зазоры в подшипниках шпинделя выбираются через окно на передней стенке кронштейна, закрытое крышкой. При регулировке необходимо повернуть шпиндель так, чтобы винт регулировочной гайки находился в окне, затем, ослабив винт, подтянуть гайку и вновь зажать винт.

Глубина сверления устанавливается при помощи лимба следующим образом: вращая крестовый штурвал на себя, опускаем шпиндель до соприкосновения с обрабатываемой деталью. Отвертываем винт кулачка 17 (см. рис. 8) выключения подачи и кулачка 18, поворачиваем до совпадения края кулачка 17 с делением лимба, соответствующим глубине сверления, и вновь затягиваем винты. При этом деление на лимбе соответствует полной глубине сверления, включая конусную часть заточки сверла.

Кулачок 18 служит для настройки автоматического реверсирования направления шпинделя при нарезании резьбы. Установка этого кулачка производится аналогично установке кулачка выключения механической подачи. При этом кулачок выключения подачи отводится назад на 10 мм. Перемена направления вращения шпинделя производится за счет реверсирования электродвигателя.

Колпачок с накаткой, расположенный в центре крестового штурвала, служит для выключения механической подачи, если необходимо сверлить или нарезать с ручной подачей. Для включения ручной подачи колпачок следует отжать от себя до отказа.

Натяжение ремней производится перемещением кронштейна с электродвигателем при помощи натяжных винтов, расположенных на задней стенке коробки скоростей. Для подтягивания пружины предохранительной муфты, выключающей подачу при перегрузке, служит специальный винт с внутренним шестигранным отверстием, расположенный под колпачком верхней крышки кронштейна. Нормально пружина отрегулирована так, чтобы выключать подачу при осевом усилии, превышающем номинальное усилие подачи на 10%, т. е. при 1800 кг.

Электрооборудование и электрическая схема сверлильного станка 2А135

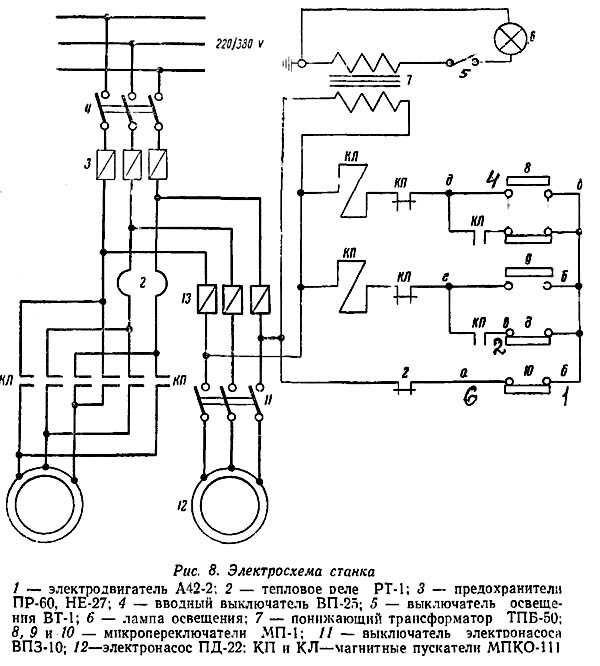

Электрическая схема сверлильного станка 2А135

Электрическая схема вертикально-сверлильного станка 2А135. Смотреть в увеличенном масштабе

Перечень элементов схемы электрической вертикально-сверлильного станка 2А135

электродвигатель А42-2
тепловое реле РТ-1
предохранители ПР-60, НЕ-27
вводный выключатель ВП-25
выключатель освещения ВТ-1
лампа освещения
понижающий трансформатор ТПБ-50
микропереключатели МП-1
микропереключатели МП-1
микропереключатели МП-1
выключатель электронасоса ВПЗ-10
электронасос ПД-22

КП и КЛ — магнитные пускатели МПКО-111

Электрооборудование вертикально-сверлильного станка 2А135. Общие сведения

Электрооборудование станка состоит из следующих узлов:

Трехфазного асинхронного короткозамкнутого электродвигателя типа А42-2 мощностью 4,5 кВт, служащего для вращения шпинделя и рабочей подачи инструмента
Электронасоса ПД-22 мощностью 0,125 кВт
Пусковой и защитной аппаратуры, встроенной в нишу колонны станка
Командной аппаратуры, состоящей из трех микропереключателей, управляемых от рукоятки
Коммутационных проводов, идущих в основном по внутренним полостям колонны

На станке можно производить как сверление с автоматическим выключением подачи по окончании сверления, так и нарезание резьбы с автоматическим или ручным реверсированием вращения инструмента. Перестройка производится перестановкой кулачка на лимбе.

Описание электросхемы вертикально-сверлильного станка 2А135

Включением вводного пакетного выключателя (ВПВ) 4 подается напряжение на пусковую и командную аппаратуру; пакетный выключатель насоса (ВПН) 11 служит для включения и выключения насоса охлаждения
В исходном (среднем) положении рукоятки контакты а и б микропереключателя 10 разомкнуты, цепь управления обесточена
Для пуска станка рукоятка управления переводится вниз, контакты о и б и контакты б и г микропереключателя 9 замыкаются, включается пускатель КП, включающий электродвигатель 1. Если станок был налажен для сверления, то по окончании обработки, в зависимости от настройки, происходит выключение подачи без выключения вращения. Отвод шпинделя производится вручную.
Если станок был настроен для нарезки резьбы, то по окончании нарезания кулачок, укрепленный на лимбе, через специальный механизм воздействует на микропереключатель 8, контакты которого б и в размыкаются, и отключается пускатель КП; контакты б и д замыкаются, в результате чего включается реверсивный пускатель КЛ.
Двигатель реверсируется, метчик вывертывается из изделия. При выводе метчика контакты б и д размыкаются, но пускатель КЛ питается через блок-контакты д и е
Для следующей операции необходимо рукоятку дожать в положение «вправо», вследствие чего выключается пускатель КЛ и включается пускатель КП
В любой момент станок можно выключить, переводя рукоятку в среднее положение и реверсировать двигатель вручную переводом рукоятки вверх

Защита электрооборудования вертикально-сверлильного станка 2А135

Схемой предусмотрена защита от короткого замыкания, от перегрузки и нулевая защита.

Кронштейн заземлен дополнительной жилой.

Станок должен быть заземлен, для чего имеется специальный болт.

Уход за электрооборудованием проводится согласно типовым инструкциям.

2А135 станок вертикально-сверлильный универсальный. Видеоролик.

Основные технические характеристики станка 2А135

Наименование параметра	2А125	2А135	2А150
Основные параметры станка
Наибольший диаметр сверления в стали 45, мм	25	35	50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	0…700	0…750	0…800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм	750…1125	705…1130	650…1200
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	250	300	350
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Размеры рабочей поверхности стола, мм	500 х 375	450 х 500	500 х 600
Число Т-образных пазов Размеры Т-образных пазов	3	3	3
Наибольшее вертикальное перемещение стола (ось Z), мм	325	325	325
Шпиндель
Наибольшее перемещение салазок шпинделя, мм	200	200	250
Наибольшее перемещение (ход) шпинделя, мм	175	225	300
Частота вращения шпинделя, об/мин	97…1360	68…1100	32…1400
Количество скоростей шпинделя	9	9
Наибольший допустимый крутящий момент, кг*м	250	400
Конус шпинделя	Морзе 3	Морзе 4	Морзе 5
Механика станка
Число ступеней рабочих подач	9	11
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1…0,81	0,115…1,6
Наибольшее усилие подачи, кг	900	1600
Динамическое торможение шпинделя	Есть	Есть	Есть
Электрооборудование и привод станка
Электродвигатель привода главного движения, кВт	2,8	4,5	7,5
Электронасос охлаждающей жидкости Тип	Х14-22М	Х14-22М	Х14-22М
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	980 х 825 х 2300	1240 х 810 х 2500	1550 х 970 х 2865
Масса станка, кг	870	1300	2250

Список литературы:

Тепинкичиев В.К. Металлорежущие станки, 1973, стр.48.
Барун В.А. Работа на сверлильных станках,1963
Винников И.З., Френкель М.И. Сверловщик, 1971
Винников И.З. Сверлильные станки и работа на них, 1988
Лоскутов B.В Сверлильные и расточные станки, 1981
Панов Ф.С. Работа на станках с ЧПУ, 1984
Сысоев В.И. Справочник молодого сверловщика,1962

Связанные ссылки

Каталог справочник сверлильных металлорежущих станков

Паспорта к сверлильным металлорежущим станкам и оборудованию

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

stanki-katalog.ru

Вертикально сверлильный станок 2А135 – технические характеристики

Сверлильные станки 2а135 активно выпускались в СССР в середине прошлого столетия. В 1965 году производство агрегатов прекратил даже ЗИЛ, но до сих пор их использование распространено на многих заводах. Особой популярностью станки пользуются на небольших производствах и в частных мастерских.

Назначение аппарата и сферы его использования

Вертикально-сверлильный агрегат 2А135 предназначен для выполнения широкого ряда операций:

зенкование;
развертывание отверстий;
зенкерование;
подрезание заготовочных торцов;
нарезание резьбовыми метчиками.

Выполнение широкого спектра работ позволяет относить агрегат к универсальным устройствам. Указанный аппарат не предназначен для серийного производства и не используется на промышленных предприятиях, выпускающих широкий спектр изделий. Применение станка сводится к мелкосерийным производствам единичных изделий.

Оборудование идеально подходит для ремонтных отделов заводов и инструментальных цехов. При условии внесения усовершенствований в конструкцию агрегат возможно использовать для массового производства продукции.

Станок относится к четвертой группе размещения. Аппарат оборудован режущими инструментами, изготовленными из трех основных видов материала:

высоколегированных сталей;
быстрорежущих сталей;
сплавов высокой твердости.

Агрегат обладает относительно небольшим по размерам рабочим столом. По этой причине на нем обрабатываются детали малых размеров. Подходящими изделиями для обработки на станке являются:

чугунные детали;
заготовки из разных видов стали;
детали из цветных металлов.

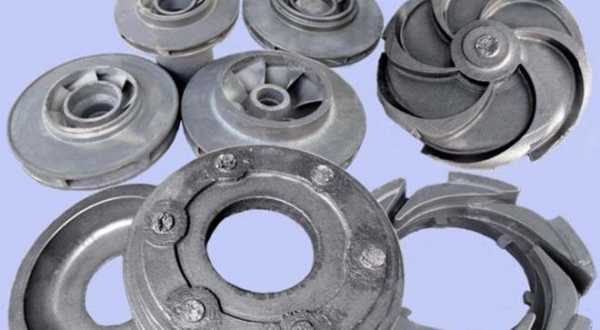

Обработка деталей на станке

Характеристики аппарата

Агрегат оснащен шпинделем, ход которого составляет 225 мм. Частота его вращения составляет минимум 68 оборотов в одну минуту. Максимально шпиндель способен совершать 1100 оборотов в минуту.

Для станка характерны следующие технические характеристики:

для стали 45 марки предусмотрен максимальный диаметр сверления, составляющий 35 мм;
промежуток от шпиндельного торца до плиты составляет 705 мм минимум, максимальное значение — 1130 мм;
промежуток от шпиндельного торца до рабочего стола максимум составляет 750 мм;
габариты аппарата по длине, ширине, высоте соответственно — 1240*810*2500 мм;
вес станка — 1299 кг;
размеры рабочего стола — 450*500 мм;
количество Т-образных пазов — 3;
максимальное перемещение стола по вертикали составляет 325 мм;
максимальный ход шпинделя — 225 мм;
число скоростей, предусмотренных для шпинделя — 9;
количество ступеней подач — 11;
максимальное усилие подачи — 1599 кг.

Технические особенности

Особенность станка — в наличии в нем системы динамического торможения шпинделя.

Электрическое оборудование агрегата представлено в виде электродвигателя, обладающего мощностью 4,4 кВт. Аппарат оснащен электрическим насосом, подающим охлаждающую жидкость. Насос имеет тип Х14-22М.

Указанный вертикально-сверлильный аппарат обладает рядом технических особенностей:

максимально возможный диаметр деталей, которые допустимо сверлить на станке, составляет 50 мм;
шпиндель за счет наличия реверсивного устройства в составе аппарата способен выполнять вращения в разных направлениях;
для устройства предусмотрена 9-ступенчатая коробка скоростей, благодаря которой шпиндель совершает до 1100 оборотов в течение минуты;
агрегат управляется исключительно вручную, для него не предусмотрены автоматизированные системы.

Сверлильный станок 2а135 позволяет использовать машинные метчики, предназначенные для нарезки резьбы, что обеспечивается за счет наличия в конструкции реверсивного устройства.

Для получения должного результата работы рекомендуется использовать в качестве режущего инструмента для станка материалы, выполненные из твердых сплавов. Сверление изделий рекомендуется выполнять при малых оборотах инструмента из-за невысокой мощности всего оборудования.

Конструкция агрегата

В составе конструкции сверлильного станка имеются:

станина;
стол;
блок подачи;
плита;
электродвигатель;
шпиндель;
скоростной блок;
рукоятка, перемещающая поверхность вертикально;
рукоятка для подачи шпинделя вручную.

Ключевым элементом механизма подач служит коробка подачи. Привод коробки делается от шестерни. Она находится на шлицах шпинделя. Данная шестерня зацепляется с двойной шестерней, которая находится на шпиндельной оси. Благодаря действию механизма происходит приведение в движение валиков станка.

В защитных целях в блоке подач предусмотрена муфта. Она защищает агрегат от выхода его из строя, когда в системе наблюдается перегрузка. Приведенная в действие муфта способствует отключению механической подачи.

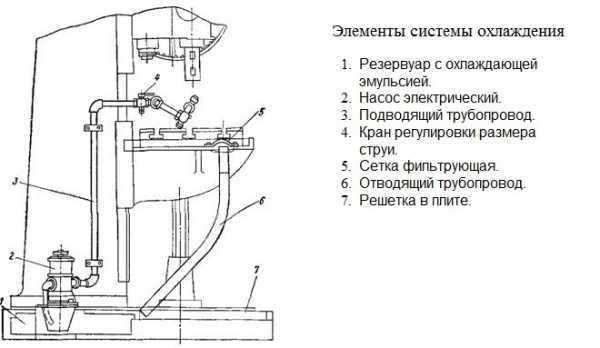

Назначение плиты широко. В ней хранится охлаждающая жидкость, подаваемая на рабочий элемент устройства. Жидкость хранится в специальном резервуаре, вмонтированном в плиту. Сама опорная плита изготавливается из чугуна. На плите установлен электронасос, сообщающийся с резервуаром с охлаждающей жидкостью посредством трубок.

Количество жидкости, подаваемой для рабочего элемента станка, регулируется при помощи специальных краников, установленных на трубках.

Охлаждающая система агрегата постоянно нуждается в очистке отстойника. В нем периодически накапливаются различные отработанные загрязнения, мешающие нормальной эксплуатации оборудования. Требуется раз в месяц или чаще проводить очистку отстойника от загрязнений.

Особенности устройства двигателя

Коробка скоростей представляет собой чугунный корпус, состоящий из двух главных элементов:

шпиндельного редуктора;
механизма смены скоростей.

Вертикально расположенный электродвигатель посредством передачи клиноременного типа передает движение на механизм скоростей.

Сам электрический двигатель сверлильного станка фиксируется на кронштейне. Кронштейн в состоянии делать движения вдоль корпусной оси. Благодаря движению кронштейна обеспечивается нужное натяжение ремней.

В передней части шпиндельной бабки имеется отверстие. Через него происходит регулирование шпинделя аппарата. В колонне станка подвешивается груз. Его задача — уравновесить шпиндель. Подшипники шпинделя требуют постоянной смазки. Каждую минуту подшипники смазываются одной каплей смазочного материала.

Устройство двигателя и коробки передач

Сверлильный агрегат имеет конструктивные особенности.

Станочный шпиндель закрепляется в опорах посредством подшипников прецизионного типа, что обеспечивает плавность и точность сверления изделий.

Одно и то же устройство отвечает за включение, выключение подач и быстрое перемещение шпинделя, что способствует значительной экономии времени на выполнение дополнительных операций.

Режущий инструмент подается автоматически сразу после его подвода к поверхности изделия. Станочный стол двигается в процессе работы горизонтально.

Вертикально-сверлильный аппарат оснащен специальным механизмом остановки с упором, с помощью которого подача режущего инструмента выключается автоматически при достижении нужной глубины просверливания.

Для агрегата предусмотрена возможность замены приводных шкивов, входящих в состав клиноременной передачи.

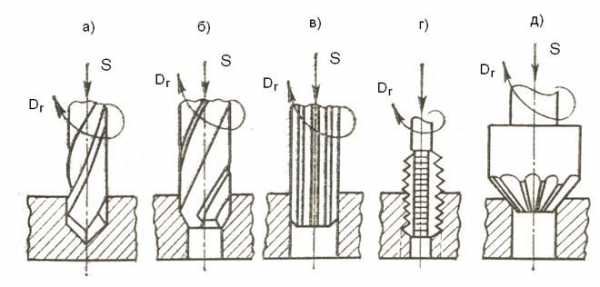

Выполнение различных видов работ на агрегате

Аппарат позволяет выполнять операции по рассверливанию изделий. Технология выполнения указанной операции на станке требует применения сверла с большим диаметром, чем диаметр перемычки на другом сверле. При таком подходе осевая сила сопротивления становится значительно меньше.

При рассверливании изделия перемычка должна врезаться в него, а не выдавливать металл. Во втором случае происходит серьезное увеличение осевого сопротивления.

Для вертикально-сверлильного станка предусмотрена функция зенкерования изделий. Подобной операции подлежат только конкретные виды изделий:

штампованные;
кованные;
имеющие отверстия внутри в форме конуса или цилиндра;
литые.

Развертывание на агрегате проводится в два этапа:

на первом этапе в обрабатываемом изделии просверливается отверстие цилиндрической формы, после чего оно подлежит обработке ступенчатым коническим зенкером;
на втором этапе сначала происходит грубая обработка металлического изделия специальными развертками, после чего выполняется чистовое развертывание путем установки конической развертки с гладкими кромками.

Видео по теме: Вертикально сверлильный станок 2А135

promzn.ru

2А135 – особенности конструкции и эксплуатации агрегата + Видео

Стерлитамакский комбинат станкостроения известен с 1941 года в качестве производителя широкого спектра фрезерных, хонинговальных, токарных и сверлильных агрегатов. Одним из популярных видов такого оборудования является станок 2А135, предназначенный для выполнения сверлильных операций.

1 2А135 – назначение и сфера использования агрегата

Как и многие другие станки для сверления, интересующая нас установка дает возможность осуществлять различные процедуры, включая и следующие:

зенкерование;
нарезание при помощи метчиков резьб;
зенкование;
подрезание торцов заготовок;
развертывание отверстий.

Описываемый в статье агрегат относится к группе вертикально-сверлильного универсального оборудования с диаметром (условным) сверления 35 миллиметров. Используют его обычно на заводах с мелкосерийным и единичным изготовлением продукции. Для крупных предприятий, выпускающих большую номенклатуру изделий, его применение нецелесообразно.

Рекомендуем ознакомиться

Станки серии “А” отличаются тем, что они дают возможность осуществлять рабочие операции на наиболее рациональных режимах обработки деталей. Достигается это за счет высоких пределов подач шпинделя и чисел оборотов агрегатов. Такое оборудование в большинстве случаев эксплуатируется в инструментальных цехах, а также на ремонтных участках производственных предприятий. Стоит отметить – рассматриваемый станок также может использоваться и в массовом производстве, но при условии монтажа на него дополнительных приспособлений.

По ГОСТ 15150–69 станок 2А135 относят к четвертой категории размещения. Он позволяет выполнять обработку заготовок из разных по своим характеристикам материалов. При этом детали могут иметь широкий диапазон геометрических параметров. Обработка изделий производится режущими приспособлениями, сделанными из:

При ручном управлении рабочими циклами шпиндель на агрегате подается механически. Данная особенность имеет большое значение для мелкосерийных компаний. А вот когда шпиндель подается вручную, на станке допускается при помощи машинных метчиков нарезать резьбу, так как двигатель агрегата оснащен реверсным механизмом.

Рассматриваемая нами универсальная установка для выполнения сверлильных работ имеет множество аналогов. Так, Стерлитамакский завод выпустил на ее основе ряд станков, включая 2С125-04, 2Н132, 2170М, 2С132ЦП, 2С170, 2С125-01, 2С50, 2С132Л, 2С125, 2170, 2С132. Да и зарубежные предприятия изготовили широкий спектр качественно сверлильного оборудования на базе описываемого агрегата:

болгарский “Zmm Metalik AD” – PK032 и РК050;
украинский “Веркон” – КА-232;
гомельский РУП – 2Т150, 2ТС140 и 2Т140.

2 Технические характеристики оборудования

Шпиндель имеет максимальный ход 225 мм, его салазки перемещаются максимально на 200 мм, максимальный же момент кручения равняется 400 кг*м. Частота вращения данного устройства варьируется от 68 до 1100 оборотов в минуту, а число скоростей равняется девяти.

К основным параметрам агрегата относят следующие величины:

диаметр сверления (наибольший) в стали марки 45 – 35 мм;
минимальное расстояние от плиты до торца шпинделя – 705, максимальное – 1130 мм;
минимальное расстояние от стола до торца – 0, максимальное – 750 мм;
длина между направляющими стойки и оси шпинделя, установленного в вертикальном положении, – 300 мм (указанный показатель на техническом языке называется вылетом).

Механика сверлильной установки описывается такими показателями:

количество ступеней рабочих подач – 11;
максимально возможное усилие подачи – 1600 кг;
на один оборот шпинделя вертикальные подачи имеют пределы от 0,115 до 1,6 мм.

Добавим, что станок снабжен системой динамической остановки шпинделя.

Стол агрегата имеет размеры 450 на 500 миллиметров, по вертикали рабочая поверхность способна перемещаться на 325 миллиметров. Оборудование оснащено тремя Т-образными пазами. Общая масса станка равняется 1300 кг, его габариты таковы:

длина – 1240 мм;
высота – 2500 мм;
ширина – 810 мм.

Электрооборудование 2А135 – это насос Х14-22М, предназначенный для подачи охлаждающей жидкости, и двигатель основного привода мощностью 4,5 кВт.

Сверлильная установка располагает коробкой скоростей с десятью скоростями. Регулируется она, как было отмечено, в широком диапазоне от 68 до 1100. Коробка подач имеет уже 11 скоростей, диапазон их настройки был указан выше.

3 Составные узлы и особенности некоторых механизмов станка

Важнейшими составными частями агрегата являются:

стол;
плита;
станина;
электрический двигатель;
коробка подач;
шпиндель и его головка;
рукоятка для перемещения рабочей поверхности по вертикали;
рукоятка подачи шпинделя в ручном режиме;
коробка скоростей.

Коробка скоростей станка выполнена в виде корпуса из чугуна, в котором размещен механизм смены скоростей и редуктор (шестеренчатый) шпинделя. Через клиноременную передачу на данное устройство подается движение от электрического двигателя, имеющего вертикальное расположение. Он крепится к кронштейну, способному совершать движение вдоль оси корпуса. Такое перемещение обеспечивает необходимую степень натяжения ремней.

Стоит добавить, что описанный нами корпус монтируется на подставке из чугуна. Внутреннее пространство этой подставки выполняет функцию масляного резервуара, из которого насос берет жидкость для смазывания коробки скоростей (абсолютно всех ее элементов). Сам насос располагается под специальным кожухом.

Шпиндель станка регулируется через окошко, вырезанное спереди шпиндельной бабки, посредством специальной гайки. Упорный подшипник воспринимает усилия (осевые) подачи. В колонне агрегата подвешивается специальный груз, который предназначен для уравновешивания шпинделя. Обязательная смазка подшипников шпинделя выполняется из полости коробки подач фитилем. За одну минуту он отправляет на механизм ровно одну каплю смазочного состава.

Рабочий инструмент агрегата охлаждается эмульсией. Она подается от емкости, размещенной в фундаментной плите, на которой смонтирован электрический насос. Непосредственно к инструменту состав для охлаждения попадает по трубопроводу гибкого типа, снабженному специальным краником, дающим возможность контролировать размер потока охлаждающей жидкости.

Нормальная работа системы охлаждения гарантируется производителем станка только в том случае, когда оператор регулярно очищает от грязи отстойник плиты (фундаментной). Выполнять такую операцию требуется раз в месяц, а в некоторых случаях и чаще.

Главным узлом механизма подач станка серии “А” является коробка подач. Ее привод производится от шестерни, которая расположена на шлицах шпинделя. Указанная шестерня имеет зацепление с находящейся на оси шпинделя двойной шестерней. Валики агрегата получают необходимое им вращение именно благодаря озвученному механизму, включающему в себя ряд шестерен. Также механизм подач располагает муфтой, которая отключает механическую подачу, и, кроме того, при перегрузках предохраняет станок от выхода из строя.

tutmet.ru

Вертикально-сверлильный станок 2А135: технические характеристики

Содержание статьи:

Вертикально-сверлильные станки серии 2А135 выпускались Стерлитамакским станкостроительным заводом с 1950 по 1965 гг. Впоследствии они были заменены на более совершенные модели – 2Н135, 2Н135Б и 2Н135Л. Но несмотря на это станки до сих пор используются в комплектации мелкосерийных производств и мастерских.

Область применения станка

Внешний вид

Универсальные вертикально-сверлильные станки предназначены для формирования отверстий методом сверления, рассверливания, зенкования и подрезки краев заготовки специальными ножами. Так как станок имеет малые размеры стола, на нем выполняется обработка относительно небольших деталей и заготовок.

Этот класс оборудования отличается не только небольшими размерами, но и имеет ряд эксплуатационных особенностей. Вертикально расположенная шпиндельная головка позволяет выполнять обработку деталей, изготовленных из различных сортов стали, чугуна или цветных металлов. Возможна установка стандартных типов сверл, метчиков для нарезания резьбы и ножей. Последние предназначены для снятия боковой фаски на поверхности заготовки.

Станок 2А135 обладает следующими техническими особенностями:

девятискоростная коробка. С ее помощью вращение шпинделя варьируется от 68 до 1100 об/мин;
условный диапазон сверления также вариативен и может составлять 35 и 50 мм;
механическая подача и ручное управление оборудованием. Конструктивно не предусмотрена возможность установки блоков автоматического управления;
реверсивное устройство, позволяющее выполнять формирование резьбы с помощью машинных метчиков. Подача шпинделя осуществляется вручную.

Для обработки твердых сплавов можно устанавливать инструменты с твердосплавными наплавками. При этом следует учитывать номинальную мощность оборудования. Установка высокоскоростного режима обработки в этом случае недопустимо.

Возможно применение вертикально-сверлильного станка для массового производства изделий. Но для повышения производительности и функциональности потребуется дополнительное оборудование, устанавливаемое на станок 2А135.

Конструктивные особенности оборудования

Компоненты оборудования

В отличие от своих предшественников в станке 2А135 было внедрено ряд новшеств, которые напрямую отразились на его эксплуатационных качествах. Главным преимуществом этой модели является надежность. Именно поэтому станки серии 2А135 до сих пор успешно выполняют свои функции.

Конструктивно станок состоит из опорной плиты, на которой располагается несущая вертикальная колонна. На ней установлена шпиндельная головка, в верхней части расположен электродвигатель и механизм переключения передач. Жесткость конструкции обеспечивают чугунные элементы, а также эргономичное расположение компонентов. Обратный реверс может управляться как вручную, так и в автоматическом режиме.

Конструктивные особенности сверлильного станка 2А135:

автоматическое включение подачи. Оно осуществляется после быстрого подвода режущего инструмента. Выключение происходит по окончании достижения определенной глубины сверления;
механизм остановки с упором. Он дает возможность обрабатывать заготовки на определенной глубине. Параметры выставляются заранее и не могут корректироваться при работе станка;
в конструкции шпинделя присутствуют прецизионные подшипники качения. Они обеспечивают плавный ход рабочей головки в вертикальной плоскости;
сменная конструкция приводных шкивов. Изменив их конфигурацию или месторасположение ремней можно увеличить или уменьшить число оборотов шпиндельной головки.

Для оптимизации времени обработки одной заготовки производителем предусмотрена возможность активации или дезактивации подачи с помощью того же рычага, который отвечает за быстрое перемещение шпинделя.

Рабочий стол имеет функцию вертикального смещения. Это выполняется вручную, положение заготовки относительно режущего инструмента может быть изменено в процессе обработки без отключения станка.

Функционирование узлов и агрегатов

Кинематическая схема

Основное движение станка осуществляется в вертикальном направлении. Так происходит смена положения головки, быстрый ход шпинделя. Исключение составляет горизонтальное перемещение рабочей поверхности стола. Для ознакомления с особенностями функционирования оборудования рекомендуется изучить его кинематическую схему.

Для вертикального вращения шпинделя в конструкции станка предусмотрен электродвигатель мощностью 4,5 кВт. Для сопряжения этих компонентов и возможности изменения частоты вращения установлены коробка передач и клиноременная передача. При этом максимальное число оборотов может достигать значения 1070 об/мин.

Движение подачи осуществляется от шпинделя через систему шестерней и коробки передач. В последней располагаются выдвижные шпонки на трех- и четырехступенчатой механизмах. Эта конструкция позволяет выбрать оптимальный режим работы из 12 теоретических или 11 фактических параметров передач. Такая разница объясняется повтором параметров двух передач.

Для осуществления вспомогательного движения необходимо регулировать положение рукояти Р2. При этом быстрое смещение шпинделя выполняется после изменения параметров штурвала Ш.

Особенности узлов и агрегатов, их характеристики:

коробка передач. Она состоит из двух механизмов особой формы, в конструкции которой есть выдвижные шпонки. Они необходимы для предотвращения поломки при одновременном переключении двух передач;
механизм подач. Для его активации используется штурвал, который имеет несколько степеней свободы. Привод от коробки передач осуществляется через кулачковую муфту. Присутствует механизм быстрого отключения при активации подачи в прямом и обратном направлении относительно заготовки.

К особенностям электрической схемы станка 2А135 можно отнести встроенную защиту от короткого замыкания, установленный кронштейн для подключения к заземляющему контуру. Для активации режима реверса необходимо на блоке управления нажать кнопку «вправо». При этом задействуется обратная подача вверх.

Для быстрой остановки двигателя необходимо перевести рукоять в среднее положение. Одним из недостатков конструкции станка 2А135 является отсутствие механизма быстрой деактивации силового агрегата.

Технические характеристики

Электрическая схема

Конструкция станка характеризуется относительно небольшими габаритами, которые составляют 124*81*250 см. Масса оборудования со всеми компонентами равна 1300 кг, что обеспечивает его устойчивость во время работы.

К основным параметрам станка относят возможную степень удаленности шпинделя от рабочего стола. Она варьируется от 0 до 75 см. При этом расстояние от плиты до шпиндельной головки может составлять от 70,5 до 113 см. Эта величина до стойки равна 30 см.

Габариты рабочего стола (45*50 см) позволяют осуществлять обработку небольших и средних заготовок. Для ее фиксации в конструкции имеются Т-образные пазы в количестве трех штук. Максимально допустимое перемещение рабочей поверхности в вертикальном направлении составляет 32,5 см.

Однако определяющими показателями работы станка 2А135 являются технические характеристики шпинделя:

смещение салазок – до 20 см;
максимальный ход — 22,5 см;
границы частоты вращения, об/мин составляют от 68 до 1100;
число скоростей равно 9;
максимально допустимый крутящий момент не должен превышать значения 400 кг*м;
конус шпинделя соответствует значению Морзе 4.

В этой версии станка число ступеней подач равно 11. При этом за один поворот шпинделя они могут составлять от 0,115 до 1,6 мм. Максимально допустимое усилие для подачи не может превышать значения 1600 кг.

Перед началом эксплуатации оборудования следует обустроить рабочее место, сделать основу для его монтажа. Предварительно осуществляется визуальный контроль, который необходим для выявления возможных дефектов в узлах станка.

Первый запуск выполняется только на холостом ходу. В этом режиме следует проверить правильность работы станка 2А135 на всех возможных режимах и скоростях. Только после этого можно приступать к полноценной эксплуатации оборудования.

В видеоматериале наглядно показана механика работы коробки скоростей станка:

stanokgid.ru

ВЕРТИКАЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК МОДЕЛИ 2А135 — Мегаобучалка

Назначение станка:

Предназначен для сверления, рассверливания, зенкерования, развертывания отверстий в различных деталей сравнительного небольшого размера и веса, а также для торцевания, нарезания резьб машинными метчиками в условиях индивидуально и серийного производства.

Описание узлов станка:

1 – Стол (На него устанавливается обрабатываемая деталь).

2 – Шпиндель (Для закрепления режущего инструмента).

3 – Коробка скоростей (Для приведения в движ. Шпинделя).

4 – Станина (колонна) – для опоры и закрепления коробки скоростей, шпиндельной бабки с коробкой подач, стола

5 – Основание станины (обеспечивает устойчивость станка, явл. Опорой станины и стола)

Описание движений:

В – вращение шпинделя (с режущим инструментом)

П – осевое прямолинейное движение режущего инструмента

П – осевое прямолинейное движение шпинделя

П – перемещение стола (ручные прямолинейные)

П – перемещение шпиндельной бабки (ручные прямолинейные)

Общая характеристика станка:

Техническая характеристика станка

Наибольший диаметр сверления в mm …………………………………………………………… 35

Расстояние от оси шпинделя до лицевой стороны станины в мм …………… ,……. 300

Наибольшее расстояние от торца шпинделя до стола в мм …………………………….. 750

Наибольший ход шпинделя в мм…………………………………………………………………….. 225

Наибольшее установочное перемещение шпиндельной бабки в мм ……………….. 200

Размеры рабочей поверхности стола в мм :

длина………………………………………………………………………………………………………. 500

ширина ………………………………………………………………………………………………….. 450

Наибольшее вертикальное перемещение стола в мм………………………………………. 325

Число скоростей вращения шпинделя………………………………………………………………… 9

Пределы чисел оборотов шпинделя в минуту………………………………………… 68—1100

Количество величин подач………………………………………………………………………………. 11

Пределы величин подачи в мм/об……………………………………………………………. 0,115-1,6

Мощность главного электродвигателя в кВт ………………………………………………….. 4,5

Движения в станке. Движение резания – вращение шпинделя с режущим инструментом. Движение подачи – осевое перемещение шпинделя с режущим инструментом. Вспомогательные движения – ручные перемещения стола и шпиндельной бабки в вертикальном направлении и быстрое ручное перемещение шпинделя вдоль его осн.

Принцип работы. Обрабатываемая деталь устанавливается на столе станка и закрепляется в машинных тисках или в специальных приспособлениях. Совмещение оси будущего отверстия с осью шпинделя осуществляется перемещением приспособления с обрабатываемой деталью на столе станка.

Режущий инструмент в зависимости от формы его хвостовика/закрепляется в шпинделе станка при помощи патрона или переходных втулок? В соответствии с высотой обрабатываемой детали и длиной режущего инструмента производится установка стола и шпиндельной бабки.

Отверстия могут обрабатываться как ручным перемещением шпинделя, так и механической подачей.

Конструктивные особенности. Станок обладает высокой жесткостью, прочностью рабочих механизмов, мощностью привода и широким диапазоном скоростей резания и подач, позволяющим использовать режущий инструмент, оснащенный твердым сплавом.

Заводом предусмотрена возможность смены приводных шкивов клиноременной передачи, что позволяет устанавливать пределы чисел оборотов шпинделя в соответствии с технологическими задачами.

Модели вертикально-сверлильных станков. На машиностроительных заводах получили распространение следующие модели вертикально-сверлильных станков: 2118, 2118А, 2Б118 для сверления отверстий в мягкой стали диаметром до 18 мм; 2125 и 2А125 для сверления отверстий диаметром до 25 мм; 2135, 2А135 для сверления отверстий диаметром до 35 мм; 2150, 2А150 и 2170 для сверления отверстий диаметром соответственно до 50 и 70 мм. Выпущен станок модели 2Н135А.

Описание кинематической схемы:

Привод главного движения осуществляется от электродвигателя. От электродвигателя движение передаётся полужёсткой муфтой валу коробки скоростей. Коробка скоростей имеет трёх валовую систему и зубчатые зацепления с тремя двойными блоками. Таким образом, выходной вал коробки скоростей имеет восемь различных частот вращения. Далее движение через шестерни и клиноремённую передачу со шкивами передаётся на механизм перебора.

Перебор удваивает количество скоростей, обеспечивая шпинделю 16 различных частот вращения.

Привод подач. Как при рабочей подаче, так и при ускоренных перемещениях исполнительные механизмы консоли получают движение от фланцевого электродвигателя. От электродвигателя движение через полужёсткую муфту передаётся на коробку подач, которая конструктивно выполнена идентично коробке скоростей, то есть имеет такую же трёх валовую систему и те же зубчатые зацепления с тремя двойными блоками. Таким образом, третий вал коробки подач имеет 8 различных частот вращения. Далее движение через широкую шестерню и двойной блок передаётся на вал XII, обеспечивается ему 16 частот вращения.

От вала XII движение через червячную передачу, обгонную муфту и далее через передачи передаётся на вал XIV – вал коробки реверсов. Регулировка поперечной, продольной и вертикальной подач осуществляется винтами.

Движение продольной подачи стола заимствуются от коробки реверсов, и передаётся шестерни и далее через передачу, шестеренчатый вал, коническую передачу и конический реверс – ходовому винту. Кулачковая муфта служит для реверсирования продольной подачи.

Ускоренные перемещения стола, поперечных салазок и консоли осуществляются с постоянной скоростью. В этом случае движение от электродвигателя, минуя коробку передач, с помощью валов и фрикционной муфты передаётся к рабочим органам станка.

Рис. 2. Кинематическая схема вертикально-сверлильного станка модели 2А13

Рис. 3. Общий вид вертикально-сверлильного станка модели 2А135

СВЕРЛИЛЬНО-РАСТОЧНАЯ ГРУППА СТАНКОВ:

megaobuchalka.ru

2А135 сверлильный станок

Технические характеристики и возможности вертикально-сверлильного станка 2А135

Вертикально-сверлильный станок модели 2А135 успешно используется многими современными специалистами по металлообработке, но немногие из них знают, что выпуск данного оборудования Стерлитамакский станкостроительный завод прекратил еще в 1965 году. Конечно, на смену станку 2А135 пришли усовершенствованные, более современные модели, но, несмотря на это, он и по сей день пользуется большой популярностью.

Внешний вид станка 2А135 60-х годов выпуска (нажмите для увеличения)

Где применяется станок 2А135

Станок 2А135, относящийся к категории универсального вертикально-сверлильного оборудования, применяют не только для сверления отверстий, но и для эффективного выполнения ряда других технологических операций:

рассверливания;
развертывания;
зенкерования;
нарезания внутренней резьбы;
подрезки краев деталей (для этого используются специальные инструменты).

На данном вертикально-сверлильном станке из-за небольших габаритов его рабочего стола могут обрабатываться заготовки относительно небольших размеров. Технические возможности станка 2А135 позволяют обрабатывать на нем заготовки из чугуна, различных сортов стали и цветных металлов. В качестве режущего инструмента при работе на таком станке можно использовать стандартные сверла, резьбонарезные метчики и специальный инструмент для обработки краев деталей (снятие фасок).

Типы работ, выполняемых на станке

Среди технических особенностей, которыми отличается станок 2А135, следует выделить следующие.

Коробка скоростей позволяет выполнять их регулировку по 9 ступеням. Скорость вращения шпинделя, которую обеспечивает такая коробка, может варьироваться в интервале 68–110 об/мин.
На этом вертикально-сверлильном станке можно сверлить отверстия диаметром до 50 мм.
Управление станком осуществляется полностью в ручном режиме, для данного оборудования не предусмотрена возможность установки автоматизированных управляющих систем.
В конструкции станка есть реверсивное устройство, дающее возможность шпинделю вращаться в разных направлениях. Такая техническая особенность позволяет использовать на вертикально-сверлильном станке 2А135 машинные метчики для нарезания резьбы.

Обработка заготовки на сверлильном станке 2А135

При обработке твердых материалов на данном станке понадобятся твердосплавные режущие инструменты. Учитывая не слишком высокую мощность оборудования, обработку таких материалов следует выполнять на невысоких оборотах вращения режущего инструмента.

Вертикально-сверлильный станок модели 2А135 можно оснащать дополнительными механизмами и приспособлениями, что дает возможность использовать его для оснащения предприятий, выпускающих свою продукцию крупными сериями.

Технические характеристики станка 2А135

Ниже можно ознакомиться с основными характеристиками вертикально-сверлильного станка 2А135.

Характеристики станка

Ниже вы можете бесплатно скачать техническую документацию по станку 2А135, а именно паспорт станка или руководство по эксплуатации.

Паспорт вертикально-сверлильного станка 2А135: Скачать

Конструктивные особенности модели

На момент, когда рассматриваемый станок был запущен в производство, в его конструкции было реализовано несколько технологических инноваций, что лучшим образом отразилось на его технических характеристиках. Однако наиболее примечательной характеристикой данного устройства, благодаря которой оно и сегодня пользуется большой популярностью, является надежность.

Устройство сверлильного станка 2А135

Несущими элементами вертикально-сверлильного станка модели 2А135 являются массивная опорная плита и вертикальная колонна. Для придания конструкции жесткости, массивности и невосприимчивости к вибрационным нагрузкам используются чугунные элементы.

Шпиндельная головка станка смонтирована на вертикальной несущей колонне, на которой также располагаются приводной электродвигатель и механизм, отвечающий за переключение передач. Несмотря на то, что вертикально-сверлильный станок данной модели сложно назвать современным, все его конструктивные элементы и органы управления расположены эргономично, благодаря чему на нем очень удобно работать.

Шпиндельный узел станка

Среди конструктивных особенностей вертикально-сверлильного станка модели 2А135 стоит выделить следующие.

Подача режущего инструмента после его быстрого подвода к поверхности детали включается автоматически. Автоматическое выключение подачи происходит тогда, когда инструмент достиг требуемой глубины сверления.

Автоматическое выключение подачи инструмента при достижении им требуемой глубины сверления возможно благодаря специальному механизму останова с упором, выполняющему в том числе и защитные функции (предохранение инструмента от поломок при критических нагрузках).

Для обеспечения высокой точности и плавности работы шпиндель станка 2А135 закрепляется в опорах с прецизионными подшипниками.

Согласно руководству по эксплуатации, приводные шкивы клиноременной передачи можно менять и тем самым устанавливать такие пределы скорости вращения шпинделя, которые оптимально подходят для решения определенной технологической задачи.

Включение и выключение подач может выполняться тем же штурвальным устройством, которое отвечает за быстрое перемещение шпинделя. Это позволяет сократить время на выполнение вспомогательных операций.

Стол станка, на котором фиксируется заготовка, может перемещаться в горизонтальной плоскости. Это перемещение можно задать и в процессе выполнения обработки, без выключения устройства.

Схема охлаждения станка

Принцип действия отдельных узлов и агрегатов станка

Позиционирование режущего инструмента относительно обрабатываемой детали и быстрый ход шпинделя осуществляются за счет основного движения, совершаемого рабочей головкой в вертикальном направлении. Менять положение детали можно также за счет движения рабочего стола, совершаемого им в горизонтальной плоскости. Характеристики вертикально-сверлильного станка 2А135, как и любого другого оборудования, определяются особенностями кинематической схемы.

Кинематическая схема вертикально-сверлильного станка модели 2А135

За вращение шпиндельной головки отвечает электрический двигатель, мощность которого составляет 4,5 кВт. Передача крутящего момента от электродвигателя, изменение параметров вращения сверлильной головки осуществляются за счет коробки передач и элементов клиноременной передачи. Максимальная скорость вращения шпинделя, обеспечиваемая данными элементами кинематической схемы, может достигать 1070 об/мин.

Электрическая схема станка

Согласно паспорту станка, при работе на нем можно выбрать одну из 12 рабочих подач. Поскольку две из них идентичны по своим параметрам, то фактически их всего 11. За изменение их параметров отвечает специальная коробка, которая через ряд зубчатых передач и предохранительную муфту приводится в действие от шпинделя установки. Для управления движением подач используются штурвальный механизм и специальная рукоятка, позволяющая изменять параметры такого движения.

Коробка подач и коробка скоростей вертикального сверлильного станка 2А135

Рассмотрим конструктивные особенности основных узлов вертикально-сверлильного станка данной модели.

Коробку передач станка составляют 4 вала с расположенными на них подвижными блоками зубчатых колес, что позволяет регулировать скорость вращения шпиндельного узла оборудования по 9 ступеням.
В приводе коробки подач предусмотрена кулачковая муфта, которая защищает элементы узла от поломок в случае критических нагрузок. Этот конструктивный элемент необходим также для того, чтобы автоматич

i-perf.ru

Станок вертикально сверлильный модель 2а135

Вертикально-сверлильный станок 2а135 – достаточно знаменитое детище Стерлитамакского завода, которое уже на протяжении многих лет не теряет своей популярности. В чем же причина стабильного спроса на, казалось бы, морально устаревшую технику времен СССР? В этом мы попытаемся разобраться в данной статье, подробнее изучив преимущества и недостатки данной модели.

Это оборудование рассчитано на сверление отверстий с условным диаметром в 35 миллиметров, о чем говорят последние две цифры в названии. В качестве устройства для сверления, рассверливания, зенкерования и выполнение ряда других операций оно в основном задействуется при единичном или мелкосерийном производстве. Именно в этой сфере аппарат демонстрирует наилучшую эффективность, хотя с помощью специальных приспособлений можно адаптировать модель к эксплуатации в условиях серийного производства.

В сверлильном станке 2а135 предусмотрена возможность выбора оператором оптимального режима получения отверстия в конкретной заготовке, контролируя число оборотов и режим подачи шпинделя. Возможность выбора рационального режима резания – одно из главных преимуществ этой модели, которая используется в основном в инструментальных, производственных и ремонтных цехах.

Инженеры Стерлитамакского завода позаботились о том, чтобы оператор мог гибко подбирать режим работы. Они предусмотрели наличие девяти скоростей в диапазоне 68-1100 оборотов в минуту. Также конструкцией предусмотрено одиннадцать скоростей подач режущего элемента. Как и многие агрегаты, выпускаемые Стерлитамакским заводом, станок 2а135 укомплектован электрореверсом, что сделало возможным использование твердосплавного инструмента. Все вышеописанные особенности делают этот станок очень удобным в повседневном использовании и достаточно производительным.

Механическая подача шпинделя – дополнительный бонус агрегата. Оператор может вручную контролировать подачу режущего элемента, что особенно важно в некоторых случаях при единичном или мелкосерийном производстве. При этом станок можно назвать универсальным, поскольку он справляется с широким диапазоном размеров заготовок, а также с различными материалами. Немаловажной причиной такой универсальности является качественный инструмент, изготавливаемый из высокоуглеродистых сортов стали.

Преимущества

Несмотря на то, что рынок вертикально-сверлильный станков, можно сказать, поделен между несколькими компаниями, все же, здесь присутствует элемент конкуренции. В частности, сверлильный станок 2а135 имеет несколько близких по эксплуатационным характеристикам аналогов, среди которых украинский КА-232, болгарский PK032 и белорусский 2Т150. Что же заставляет покупателей отдавать предпочтение именно продукции Стерлитамакского завода? Причина лежит в следующих преимуществах модели 2а135:

Простота конструкции, которая вместе с высоким качеством материалов делает технику весьма долговечной и надежной. Советская привычка не экономить на материалах явно нашла воплощение в модели 2а135. При этом агрегат отличается массивностью, прочностью и в некоторой степени монументальностью.
Простота и дешевизна обслуживания. В процессе эксплуатации очень важно, чтобы оборудование не доставляло излишних проблем, редко выходило из строя и по большей части функционировало без особых проблем. Этим требованиям вертикально-сверлильный станок 2а135 соответствует в полной мере. В случае же возникновения неполадки ее можно устранить за небольшие деньги.
Доступная цена. Для российского мастера, пожалуй, нет более доступного агрегата в данной категории сверлильных станков.
Проверенная временем конструкция, которая знакома и понятна многим операторам станков.

Технические особенности 2а135

Чтобы специалисты могли получить максимально объективную информацию о данной модели, мы представим ниже основные технические параметры агрегата:

Максимальное расстояние от стола до торца шпинделя: 750 мм;
Габариты рабочего стола: 450х500 мм;
Диапазон частот вращения шпинделя: 68-1100 оборотов в минуту;
Тип конуса шпинделя: Морзе 4;
Максимальное усилие подачи: 1.6 тонн;
Наличие динамического торможения шпинделя: Да;
Мощность электропривода: 4.5 кВт;
Габариты агрегата в собранном виде: 1240х810х2500 миллиметров;
Масса станка: 1300 кг.

Выводы

Выбор сверлильного станка по определению не может быть простой задачей. У каждой техники есть свои особенности – как положительные, так и отрицательные. Говоря о недостатках 2а135, стоит заметить, что модель является морально устаревшей, хоть и приспособленной для выполнения основных целевых задач. Не стоит ожидать от нее также эргономичности, так как проектировалась она очень давно, и в то время этому параметру уделялось минимум внимания.

Тем не менее, в поисках доступного станка, способного выполнять широкий спектр задач, вам сложно будет найти более выгодный вариант, нежели 2а135. Именно поэтому мы рекомендуем мастерам уделить должное внимание этой модели.
