Станок вертикально-сверлильный 2Н125Л | Станочный Мир
- Главная /
- Справочник
- Станки советские, российские, импортные – справочная информация
- Станки советские, российские, импортные – справочная информация
- Станок вертикально-сверлильный 2Н125Л
Предназначен для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства
Технические характеристики станка 2Н125Л
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | Н |
| Наибольший условный диаметр сверления в стали 45, мм | 25 |
| Ширина рабочей поверхности стола, мм | |
| Длина рабочей поверхности стола, мм | 400 |
| ЧПУ | – |
Пределы частот вращения шпинделя Min/Max, об/мин. |
90 – 1420 |
| Мощность, кВт | 2.2 |
| Габариты, мм | 2350_785_915 |
| Масса, кг | 880 |
| Начало серийного выпуска, год | 1969 |
| Завод-производитель | Молодечненский станкостроительный завод МСЗ, РУП |
Предлагаем купить новые или после капремонта аналоги оборудования типа Станок вертикально-сверлильный 2Н125Л по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.
Продажа аналогов станка модели 2Н125Л производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.
Гарантия на продукцию, аналогичную изделию – Станок вертикально-сверлильный 2Н125Л составляет:
- новые станки – 12 мес.,
- после капитального ремонта – 6-12 мес..
Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!
Если Вам необходимо купить Станок вертикально-сверлильный 2Н125Л звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 276-70-09
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок вертикально-сверлильный 2Н125Л звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.
Популярные модели
-
2.
2Характеристика сверлильного станка 2н125л1.Назначение. Универсальный облегченно-упрощенный вертикально-сверлильный станок 2Н125Л предназначен для сверления, рассверливания, зенкерования, развертывания.
Фундаментная плита; 2. Колонна; 3. Стол; 4. Кронштейн; 5. Коробка подач; 6. Коробка скоростей.

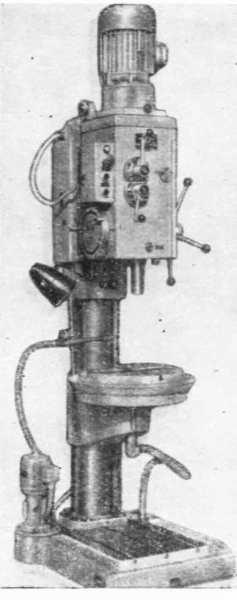

Рисунок 2. Общий вид сверлильного станка 2Н125Л
Станок состоит из: На фундаментной плите 1 смонтирована колонна 2. В верхней части колонны расположена коробка скоростей 6, через которую шпинделю с режущим инструментом сообщают главное вращательное движение. Движение подачи (поступательное вертикально) инструмент получает через коробку подач 5, расположенную в кронштейне 4. Совмещение оси вращения инструмента с заданной осью отверстия достигается перемещением заготовки
Расшифровка 2Н125Л
Буквенно-цифирный
индекс сверлильного
станка 2Н125Лобозначает
следующее: цифра 2- группа
“сверлильные и расточные”; Буква
Н1- Класс
точности станка – Н1- нормальный.
2.3 Характеристика фрезерного станка 6н81г
1. Назначение: Фрезерный станок 6Н81Г предназначен для фрезерования плоскостей небольших деталей различной конфигурации из стали, чугуна и цветных металлов цилиндрическими, дисковыми, торцовыми, фасонными и другими фрезами. Широкая техническая характеристика станка позволяет использовать быстрорежущий инструмент. Применяется в единичном, серийном и крупносерийном производстве.
1-станина;2-коробка скоростей;3-хобот;4-стол;5-подвеска;6-салазки;7- консоль; 8-коробка передач.
Рисунок 3. Общий вид станка фрезерного 6Н81Г
2. Станок
состоит из:
В станине 1 станка размещена
коробка скоростей 2. По вертикальным
направляющим станины перемещается
консоль 7. Заготовка, устанавливаемая
на столе 4 в тисках или приспособлении,
получает подачу в трех направлениях:
продольном (перемещение салазок по
направлению салазок 6), поперечном
(перемещение консоли по направляющим
станины).
3.Расшифровка 6н81г
Буквенно-цифирный индекс сверлильного станка 6Н81Гобозначает следующее: цифра 6– группа фрезерных станков, Н – серия (поколение) станка; 8 – номер подгруппы , 1 – исполнение станка – типоразмер (1 – размер рабочего стола – 250 х 1000
2.5 Характеристика отрезного станка
1. Назначение: Отрезной станок предназначен для разрезания деталей без прожогов поверхностей резания и может быть использован при изготовлении образцов, для металлографического анализа, в исследовательских целях машиностроительной отрасли.
Тумба 2. Станок 3. Кожух 4.
Пульт управления5. Насосная станция 6.
Вертикальная стойка. 7. Верхняя ось. 8.
Поворотное коромысло 9. Режущий диск
10. Электродвигатель 11.
Рисунок 4. Общий вид отрезного станка
Станок, состоит из: Тумбы 1, на которой размещен станок 2, закрытый кожухом 3, с пультом управления 4. Внутри тумбы 1 расположена насосная станция 5. Станок, выполнен в виде маятниковой пилы с двумя осями вращения в вертикальной стойке 6. На верхней оси 7 крепится поворотное коромысло 8 с приводным абразивным диском 9 и электродвигателем 10, связанные между собой клиноременной передачей (передача на чертеже не показана), в верхней части коромысла 8 расположена консольная рукоятка 11 для ручного управления режущим диском 9. Нижняя ось 12 установлена в корпусе 13 и жестко связана одним концом с вертикальной стойкой 6, а другим – с упругим торсионом 14, закрепленным на станине 15.
Для частичной компенсации массы электродвигателя 10 служит пружина 16. На станине 15 установлен механизм зажима заготовок в виде эксцентриковых тисков 17, днище станины 15 выполнено вогнутым для лучшего стока смазочно-охлаждающей жидкости (СОЖ) в слив 18. Кожух 3 коробчатой формы из металлолиста спереди и сверху, имеет прозрачный экран 19, выполненный из оргстекла. С боковых сторон кожуха 3 расположены окна 20 с резиновыми щитками 21 от разбрызгивания СОЖ и для размещения длинномерного профиля, предназначенного для распиловки. Для перемещения выведенной за кожух 3 рукоятки 11 служит радиальный паз 22 с резиновыми щитками 23. Пульт управления 4 служит для включения станка пускателем 24 и остановки его кнопкой “Стоп” 25. Насосная станция 5 представляет собой емкость с фильтрующими решетками 26 и с электронасосом 27, обеспечивающим подачу СОЖ в станок 2 по шлангу 28, слив отработанной СОЖ из станка осуществляется по сливному шлангу 18.
2Н125Л Universal vertical-drilling machine with round rotary table
Adverts
business classifieds Products
goods & services Companies
companies in directory
| Search |
Бизатор / Объявления / оборудование и материалы / промышленное оборудование / механическое оборудование
Тип предложения: продажаОпубликовано: 29.
03.2018
| Цена: | 25 000 UH |
| Компания: | Chastnoe Litso |
| Продав | 0953669277 Показать телефон Написать сообщение |
| Адрес: | Украина, KYIV |
| , REAPLINGERINGERINGERINGERINGERINGERINGERINGERINGERINGERSINGERINGERSINGERINGE. Станок оснащен круглым поворотным столом, что позволяет обрабатывать отверстия в деталях без перемещения их по столу или с небольшим перемещением, что облегчает обслуживание станка. Изготовитель: Молодечно. Класс точности станка: Н (нормальный). Диаметр сверления стали, мм: 25. Конус Морзе шпинделя: 3. Расстояние от оси шпинделя до направляющих стойки, мм 250. Наибольший ход шпинделя, мм: 150. Диаметр рабочей поверхности стола, мм: 400. Длина обрабатываемой поверхности листа, мм: 435. Ширина обрабатываемой поверхности листа, мм: 560. Максимальный вертикальный ход стола, мм: 525. |
Перемещение стола за 1 оборот рукоятки, мм: 1,75. Наибольшее перемещение буровой головки, мм: 215. Цена деления лимба, мм: 1. Мощность электродвигателя, кВт: 1,5. Число об/мин: 1420. Габариты станка, мм (В х Ш х Г) 2235 х 736 х 925. Масса машины, кг: 670. Состояние хорошее. Связано. Местонахождение: Киев. Подробнее на: http://marketstan.all.biz http://marketstan.com.ua http://marketstan.com
