2Т140 станок вертикально-сверлильный. Паспорт, схемы, характеристики, описание

Сведения о производителе сверлильного станка 2Т140

Производителем сверлильнго станка модели 2Т140 является Гомельский завод станочных узлов ГЗСУ, основанный в 1961 году.

Завод уже более 50 лет выпускает станки токарные с ЧПУ; станки токарно-винторезные; станки сверлильные; узлы станков.

В 1970 году завод приступил к изготовлению узлов к токарно-винторезным станкам: коробки подач и фартуки.

С 1976-1991 годы завод входил в состав Московского производственного объединения «Красный Пролетарий».

Продукция Гомельского завода станочных узлов ГЗСУ

• 2Е52 – станок радиально-сверлильный переносной Ø 25
• 2К52, 2К52-1 – станок радиально-сверлильный переносной Ø 25
• 2К522 – станок радиально-сверлильный переносной Ø 32
• 2К550В – станок радиально-сверлильный Ø 55
• 2Т118 – станок вертикально-сверлильный настольный Ø 40
• 2Т125 – станок вертикально-сверлильный Ø 25
• 2Т140 – станок вертикально-сверлильный Ø 40
• 2Т150 – станок вертикально-сверлильный Ø 50
• 16Б16п. 062 – фартук для токарно-винторезных станков 16Б16, ИТ-1М,…
• 16Б16п.070 – коробка подач для токарно-винторезных станков 16Б16, ИТ-1М,…
• 16Б20п.061, 067 – фартук для токарно-винторезных станков 16К20,..
• 16Б20п.070, 077 – коробка подач для токарно-винторезных станков 16К20,..
• 16ГС25СУ – станок токарно-винторезный универсальный с ЧПУ Ø 500
• 16ГС32СУ – станок токарно-винторезный универсальный с ЧПУ Ø 630
• 16ГС25Ф3 – станок токарно-винторезный универсальный с ЧПУ Ø 320
• 16ГС32Ф3 – станок токарно-винторезный универсальный с ЧПУ Ø 320
• ГС520 – станок сверлильный настольный Ø 16
• ГС526У – станок токарно-винторезный универсальный Ø 500
• ГС545 – станок радиально-сверлильный переносной Ø 45
• ГС2112 – станок сверлильный настольный Ø 12
• ГС2116к – станок сверлильный настольный Ø 18
• ГС1725Ф3 – станок токарно-винторезный универсальный с ЧПУ Ø 500
• УГ9321 – головка револьверная автоматическая 6 позиционная для токарных станков с ЧПУ
• УГ9326 – головка револьверная автоматическая 8 позиционная для токарных станков с ЧПУ

2Т140 станок вертикально-сверлильный.

Назначение и область применения

Станок 2Т140 предназначен для сверления отверстий, развертывания, зенкования, нарезания резьбы в мелких и средних деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Сверление на вертикальном станке 2Т140 осуществляется подачей шпинделя вручную или механически. Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия. Ручная подача контролируется по шкале линейки, установленной на корпусе шпиндельной бабки.

На станке 2Т140 возможно, также, нарезание резьбы как с ручным включением реверсирования шпинделя, так и с автоматическим включением ревесирования на заданной глубине резьбы.

Шпиндельная бабка (сверлильная головка) станка имеет возможность перемещаться по колонне в пределах 240 мм.

Шпиндель перемещается на 160 мм

Детали могут закрепляются как на рабочем столе, так и на фундаментной плите. Рабочий стол крепится на колонне и регулируется по высоте в пределах 500 мм. Стол может, также, вращаться вокруг колонны и поворачиваться вокруг своей оси, что позволяет обрабатывать наклонные отверстия.

Вертикально–сверлильный станок 2Т140 является аналогом станка TCA-40 испанской фирмы ERLO TALADROS Y ROSCADORAS, S.L.U. (ERLO, ООО сверлильные и резьбонарезные станки). Обладает отличными эргономическими, эстетическими, техническими качествами, прост в обслуживании и эксплуатации.

Отсчет глубины сверления производится по плоской шкале или упору.

Станки 2Т140 позволяют выполнять следующие операции:

• фрезерование под различными углами
• сверление под различными углами
• зенкерование
• развертывание
• рассверливание
• нарезание резьб под различными углами

Конструктивные особенности станка 2Т140:

• удобное реверсирование шпинделя;
• настройка на заданную глубину обработки;
• изменение скорости вращения шпинделя без перестановки ремня

Комплект поставки станка 2Т140:

• Втулка 6100-0142 – ГОСТ 13598: – 1 шт.
• Втулка 6100-0144 – ГОСТ 13598: – 1 шт.
• Втулка 6100-0145 – ГОСТ 13598: – 1 шт.
• Клин 7851-0012 – ГОСТ 3025 1 шт.
• Рукоятка 2К52-1.9000.000 – 1 шт.
• Ключ 2К52 -1.89.10.000 – 1 шт.
• Ключ для сливных пробок 007.2000.001 – 1 шт.

Комплект поставки станка 2Т125:

• Втулка 6100-0142 – ГОСТ 13598: – 1 шт.
• Втулка 6100-0143 – ГОСТ 13598: – 1 шт.
• Клин 7851-0012 – ГОСТ 3025 1 шт.
• Рукоятка 2К52-1.9000.000 – 1 шт.
• Ключ 2К52 -1.89.10.000 – 1 шт.
• Ключ для сливных пробок 007.2000.001 – 1 шт.

Поставляется по требованию заказчика за отдельную плату:

• Тиски 7200-0215-02 с комплектом деталей крепления – ГОСТ 16518– 1 шт.
• Патрон сверлильный 6150-7003-03 – ТУ РБ 0022.3728.021 – 1 шт.
• Патрон резьбонарезной 045.0730.000 с комплектом предохранительных головок М5-М12 – 1 шт.

Общий вид вертикально-сверлильного станка 2Т140

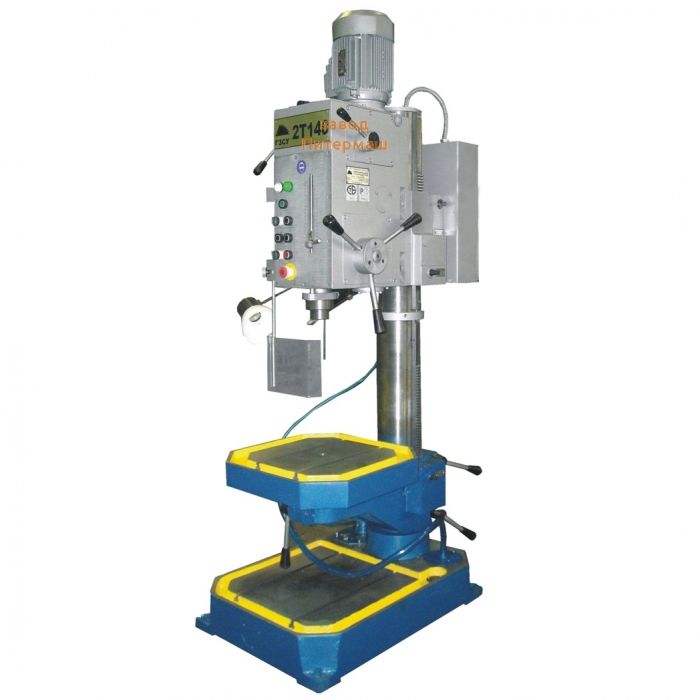

Фото вертикально-сверлильного станка 2т140

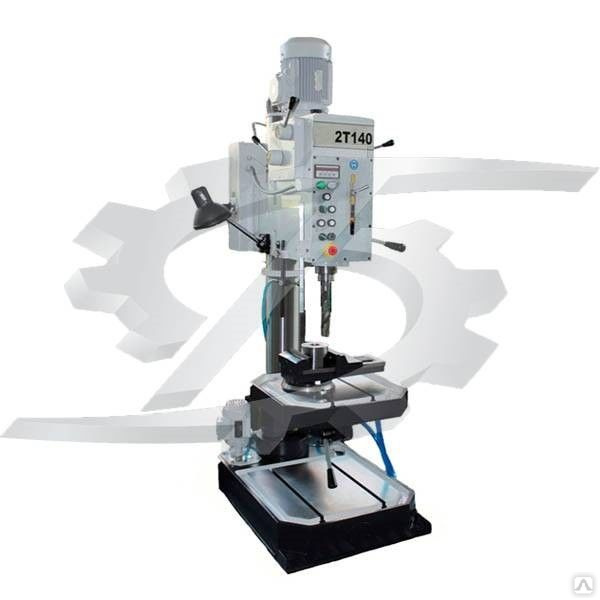

Фото вертикально-сверлильного станка 2т140

Фото вертикально-сверлильного станка 2т140

Расположение основных узлов вертикально-сверлильного станка 2Т140

Расположение основных узлов вертикально-сверлильного станка 2т140

Расположение основных узлов вертикально-сверлильного станка 2Т140. Смотреть в увеличенном масштабе

1. Сверлильная головка
2. Основание
3. Колонна
4. Стол рабочий подъемно-поворотный
5. Корпус
6. Электрошкаф
7. Охлаждение
8. Ограждение

Расположение органов управления сверлильным станком 2Т140

Расположение органов управления сверлильным станком 2Т140

Расположение органов управления сверлильным станком 2Т140. Смотреть в увеличенном масштабе

1. Рукоятка переключения скоростей шпинделя
2. Рукоятка переключения скоростей шпинделя
3. Рукоятка переключения механической подачи шпинделя шпинделя
4. Рукоятка переключения механической или ручной подачи шпинделя шпинделя
5. Рукоятка выбора глубины сверления
6. Хвостовик зажима и разжима корпуса на колонне
7. Хвостовик зажима и разжима корпуса на колонне
8. Хвостовик перемещения сверлильной головки по колонне
9. Рукоятка зажима и разжима рабочего стола на колонне
10. Рукоятка зажима и разжима рабочего стола на колонне
11. Хвостовик перемещения рабочего стола по колонне
12. Рукоятка зажима и разжима рабочего стола в кронштейне
13. Переключатель охлаждения
14. Переключатель освещения
15. Переключатель режима: резьбонарезание – сверление
16. Кнопка включения питания
17. Кнопка аварийного отключения станка
18. Кнопка включения левого вращения шпинделя
19. Кнопка включения правого вращения шпинделя
20. Кнопка толчкового включения шпинделя
21. Кнопка “Стоп” шпинделя
22. Вводной выключатель

Кинематическая схема вертикально-сверлильного станка 2Т140

Кинематическая схема сверлильного станка 2т140

1. Кинематическая схема сверлильного станка 2Т140. Смотреть в увеличенном масштабе

2. Схема расположения подшипников качения сверлильного станка 2Т140. Смотреть в увеличенном масштабе

Описание основных узлов вертикально-сверлильного станка 2Т140

Коробка скоростей вертикально-сверлильного станка 2т140

Коробка скоростей вертикально-сверлильного станка 2Т140. Смотреть в увеличенном масштабе

Механизм подачи шпинделя вертикально-сверлильного станка 2т140

Механизм подачи шпинделя вертикально-сверлильного станка 2Т140. Смотреть в увеличенном масштабе

Шпиндель вертикально-сверлильного станка 2т140

Шпиндель вертикально-сверлильного станка 2Т140. Смотреть в увеличенном масштабе

Установочный чертеж вертикально-сверлильного станка 2Т140

Установочный чертеж вертикально-сверлильного станка 2т140

Установочный чертеж вертикально-сверлильного станка 2Т140. Смотреть в увеличенном масштабе

Читайте также: Заводы производители сверлильных станков в России

2Т140 станок вертикально-сверлильный.

Видеоролик.

Технические характеристики вертикально-сверлильного станка 2Т140

Наименование параметра	2Т118	2Т125	2Т140	2Т150
Основные параметры станка
Наибольший диаметр сверления в стали 45, мм	18	25	40	50
Наибольший диаметр сверления в чугуне СЧ20, мм		32	45	60
Наибольший диаметр нарезаемой резьбы в стали 45, мм	М4..М16	М20	М24	М42
Наименьшее и наибольшее расстояние от торца шпинделя до стола	–	0. .620	0..700	210..750
Наименьшее и наибольшее расстояние от торца шпинделя до плиты	100..500	740..900	910..1100	1200
Расстояние от оси вертикального шпинделя до образующей колонны (вылет), мм	195	260	300	360
Точность отверстий после развертывания				Н9
Рабочий стол
Размер рабочей поверхности плиты, мм	250 х 250	500 х 525	560 х 560	615 х 630
Размер рабочей поверхности стола, мм	–	400 х 500	500 х 500	610 х 605
Суммарный угол поворота стола вокруг колонны, град	–	180°	180°	180°
Суммарный угол поворота стола вокруг собственной оси, град	–	–	300°	–
Перемещение стола наибольшее, мм	–	590	500	540
Диаметр колонны, мм		120	145	180
Сверлильная головка. Шпиндель
Наибольшее перемещение шпиндельной головки (бабки) по колонне, мм	300	–	240	–
Ход гильзы шпинделя, мм	110	160	160	260
Частота вращения шпинделя, об/мин	200, 320, 560, 800, 1200, 2100	80..2000	75..1800	40..1730
Количество скоростей шпинделя	6	8	8	12
Количество подач шпинделя	2	3	3	9
Величина подач шпинделя	0,1; 1,2	0,1; 0,2; 0,3	0,1; 0,2; 0,3	0,06..1,5
Конус шпинделя	Морзе 2	Морзе 3	Морзе 4	Морзе 5 АТ6
Отключение подачи при достижении заданной глубины сверления	Ручное, автоматическое	Ручное, автоматическое	Ручное, автоматическое	Ручное, автоматическое
Реверсирование шпинделя на заданной глубине резьбы	Ручное, автоматическое	Ручное, автоматическое	Ручное, автоматическое	Ручное, автоматическое
Наибольший крутящий момент на шпинделе, Нм		70	150	400
Наибольшее усилие подачи шпинделя, Н		6000	11 400	15 000
Электрооборудование. Привод
Электродвигатель привода главного движения Мощность, кВт	0,75	1,5	2,2	4
Электродвигатель привода насоса охлаждения, кВт	–	0,18	0,18	0,18
Габарит и масса станка
Габариты станка (длина ширина высота), мм	665 х 465 х 1285	950 х 560 х 2200	770 х 540 х 2140	960 х 630 х 2590
Масса станка (нетто), кг	150	430	575	850

Список литературы

1. Вертикально-сверлильный станок 2Т140, 2ТС140. Руководство по эксплуатации 015.0000.000 РЭ.


2. Барун В.А. Работа на сверлильных станках,1963
3. Винников И.З., Френкель М.И. Сверловщик, 1971
4. Винников И. З. Сверлильные станки и работа на них, 1988
5. Лоскутов B.В Сверлильные и расточные станки, 1981
6. Панов Ф.С. Работа на станках с ЧПУ, 1984
7. Попов В.М., Гладилина И.И. Сверловщик, 1958
8. Сысоев В.И. Справочник молодого сверловщика,1962
9. Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Вертикально-сверлильные станки 2Т140, 2Т125 – Афалина ГК

Описание

Станки предназначены для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях. Обработка на станках производится как с ручной, так и с механи­ческой подачей шпинделя. Станки оборудованы механизмом отключения механической подачи при достижении заданной глубины обработки. На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.

Технические характеристики

Модель	2Т140	2Т125
Наибольший условный диаметр сверления, мм  сталь 45  чугун СЧ20	40 45	25 32
Наибольший диаметр нарезаемой резьбы, мм, в стали 45	М24	М20
Конус шпинделя	Морзе 4	Морзе 3
Расстояние от оси шпинделя до образующей колонны (вылет), мм	300	260
Наибольшее перемещение шпинделя, мм	160	160
Расстояние от торца шпинделя до стола, мм	0-700	0-820
Расстояние от торца шпинделя до плиты, мм	710-1100	940-1100
Перемещение сверлильной головки, мм, не менее	240	—
Перемещение стола, мм, не менее	500	670
Суммарный угол поворота стола вокруг колонны                                                          вокруг собственной оси	180º 300º	180º —
Размер рабочей поверхности, мм стола  (LxB) плиты (LxB)	500х500 560х560	400х500 500х525
Диаметр колонны, мм	145	120
Количество скоростей шпинделя	8	8
Пределы частот вращения шпинделя, об/мин.	75…1800	80…2000
Количество подач шпинделя	3	3
Величина подач шпинделя, мм/об.	0,1; 0,2; 0,3	0,1; 0,2; 0,3
Наибольшее усилие подачи шпинделя, Н	11400	6000
Наибольший крутящий момент на шпинделе, Нм, не менее	150	70
Габаритные размеры станка (LхBхH), мм, не более	950х560х2200*	770х540х2140
Масса станка (нетто/брутто), кг, не более	575/705	450/580
Габаритные размеры упаковки (LхBхH), мм, не более	2170 x 1120x 845	2380 × 980×790
Род тока питающей сети	трехфазный, переменный
Напряжение, В	380 ± 38**
Частота тока, Гц	50 ± 1**
Мощность привода главного движения, кВт	2,2	1,5
Частота вращения, об/мин	1500 синхронная
Производительность насоса системы охлаждения, л/мин, не менее	2,5	2,0
Мощность электродвигателя системы охлаждения, кВт	0,18
Наибольшая суммарная мощность электродвигателя, кВт	2,38	1,68
*- при расположении сверлильной головки в крайнем верхнем положении ** – если заказ-нарядом не оговорены другие параметры

• Вертикально-сверлильный станок 2Т150
• Вертикально сверлильный станок 2С125, 2С125-04
• Вертикально сверлильный станок 2С132
• Вертикально сверлильный станок 2С50
• Вертикально сверлильный станок 2С50/60
• Сверлильный станок 2С132Л с поворотным столом

Вертикальный перфоратор Omada

13 944,00 ₹ 7 560,00 ₹ 40 см x 33 см x 13 см

Вертикальный стеновой перфоратор – Мощная трехскоростная дрель с очень высоким крутящим моментом. Надежная механическая коробка передач со смазкой в ​​масляной ванне. Прочный литой алюминиевый корпус редуктора для оптимального отвода тепла и долговечности. Vario (V)-Electronics для работы на индивидуальных скоростях для различных материалов. Предохранительная муфта: механическое отсоединение привода для безопасной работы в случае неожиданной остановки дрели. Для легкого сверления больших диаметров и завинчивания очень длинных шурупов.

4 в наличии

Вертикальный настенный перфоратор Omada | Количество Вертикально-сверлильный станок

Сравнивать

Добавить в список желаний

Артикул: OMD-8180БУРЕНИЕ Категория: Сетевой сверлильный станок Теги: Аккумуляторная дрель, Аккумуляторный шуруповерт, Станок для заточки сверл, Ударная дрель, Сверлильный станок Omada, Вертикально-сверлильный станок, Вертикальная настенная ударная дрель

• Описание
• Дополнительная информация
• Отзывы (0)
• Аксессуары

Описание

О продукте:

Дрель отлично подходит для смешивания, а также для проектов, где требуется большая дрель. Смешивание глины или краски для гипсокартона вручную осталось в прошлом. Быстро смешайте самую тонкую плитку и смесь для затирки для вашего следующего проекта «сделай сам».

Характеристики:

Ручка-лопата с регулируемой скоростью Электрическая дрель-смеситель для бурового раствора с кнопкой блокировки, вспомогательной трехпозиционной рукояткой, двухпозиционной рукояткой-лопастью и ключом для патрона.

Спецификация:

• Входная мощность рейтинга – 1800 Вт,
• Выходная мощность – 1200 Вт,
• СРИЛ -СТАЛ – 32MM,
• DRIL Скорость без нагрузки — 0–170 об/мин,
• Обороты при номинальной нагрузке — 110–280 об/мин,
• Максимальный крутящий момент — 190–797 фунтов,
• Диаметр втулки — 65 мм

Руководство пользователя:

Сверлильный станок Omada 8180: Руководство пользователя – Щелкните здесь для загрузки

Дополнительная информация

Масса	7,26 кг
Размеры	54 × 37 × 21 см

Отзывы (0)

Аксессуары

• Руководство пользователя – 1,
• Задняя рукоятка — 1,
• Вентиляционное отверстие резервуара для воды — 1,
• Маленькие винты – 4,
• Крышка сверла – 1

Будет использоваться в соответствии с нашей Политикой конфиденциальности

Мы также доступны здесь:

Корзина

закрыть

Войти

закрыть

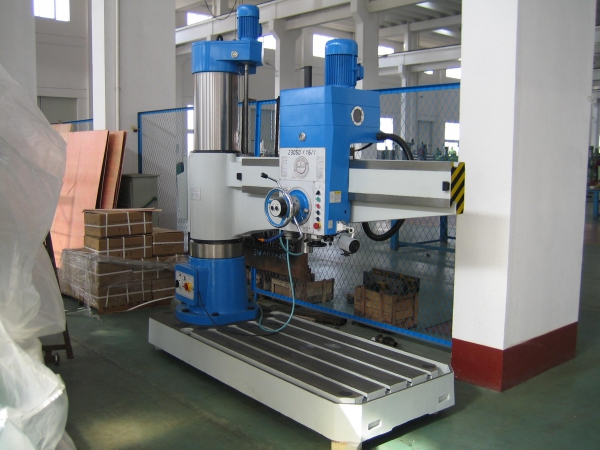

Z5140 Вертикально-сверлильный станок-вертикально-сверлильный станок-www.

schulermachinery.com-Shandong Schuler CNC Machinery Tool Co., Ltd.

Сайт:

• Токарный станок с ЧПУ +

• Обрабатывающий центр с ЧПУ +

• Токарный станок +

• Сверлильный станок +

• Фрезерный станок +

• Сверлильно-фрезерный станок +

• Ленточная пила +

{dede:field name=’imgurls’ alt=’图片输出区’} {/dede:field} {dede:field name=’imgurls’ alt=’图片输出区’} {/dede:поле}

Описание

Вертикально-сверлильный станок  Особенности:
Перед обработкой вертикально-сверлильным станком положение заготовки на столе необходимо отрегулировать так, чтобы центральная линия обрабатываемого отверстия совпадала с осью инструмента.
