Станок внутришлифовальный особо высокой точности 3К228А – цена, отзывы, характеристики с фото, инструкция, видео

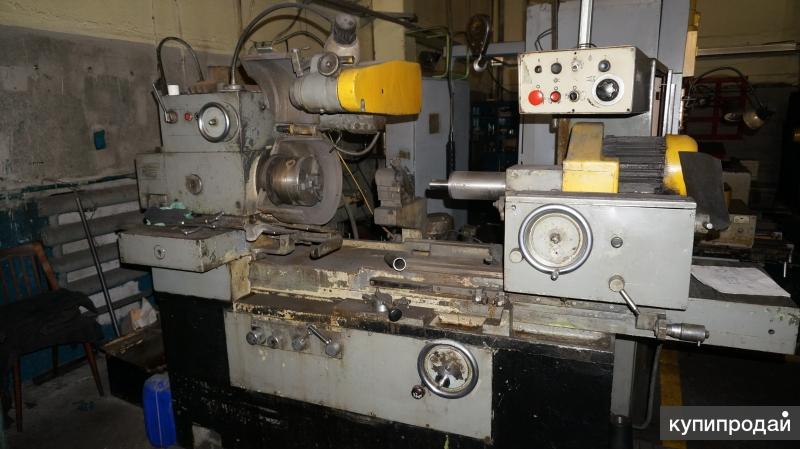

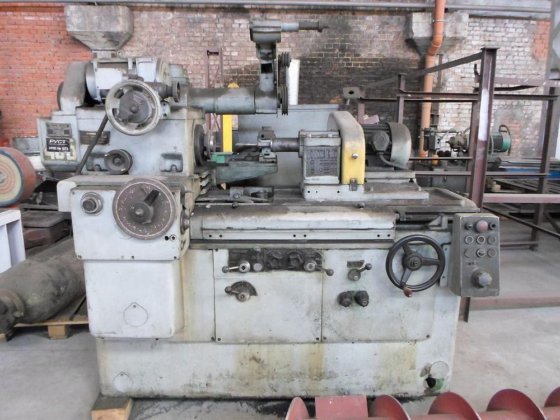

Внутришлифовальный станок 3К228А предназначен для абразивной обработки внутренних цилиндрических и конических поверхностей, а так торцевых поверхностей заготовок или изделий. Применяется в условиях мелкосерийного и серийного типа машиностроительного производства. Особо высокая точность станка позволяет достичь 0,16 мкм шероховатости.

Технологические возможности 3К228А

• внутреннее круглое шлифование цилиндрических и конических поверхностей
• абразивная обработка торцевых поверхностей заготовок или изделий

Особенности 3К228А

• бабка изделия имеет возможность поворачиваться на угол в 45 градусов, позволяющий обрабатывать конические отверстия с углом у вершины в 90 градусов.
• технологические возможности станка позволяют устанавливать заготовку диаметром до 400 мм и обрабатывать внутреннее отверстие до 300 мм с длиной обрабатываемого отверстия в 320 мм.
• роликовые направляющие качения применяются для поперечной подачи шлифовальной бабки, обеспечивающие плавность перемещение шлифовального круга.
• бесступенчатое регулирование шпинделя изделия.
• система СОЖ обеспечивает зону резания охлаждающей жидкостью, которая очищается от металлической пылью с целью повторного использования магнитным сепаратором.
• шарико-винтовая передача, применяемая для поперечной подачи шлифовальной бабки, позволяет обеспечить высокую точность и плавность позиционирования абразивного инструмента.

Характеристика	Значение
Класс точности по ГОСТ 8-82	А
Наибольший диаметр устанавливаемого изделия, мм	400
Наибольшая длина устанавливаемого изделия, мм	320
Наименьший и наибольший диаметр шлифуемого отверстия, мм	50…300
Наибольшая длина шлифования при диаметре шлифования не менее 100 мм, мм	320
Наибольшая рекомендуемая длина шлифования при наименьшем диаметре, мм	125
Наибольшая длина перемещения стола, мм	800
Ручное перемещения стола за один оборот маховика, мм	25
Скорость перемещения стола при шлифовании, м/мин	1…7
Скорость перемещения стола при правке круга, м/мин	0,1…2
Скорость перемещения стола при быстром продольном подводе и отводе, м/мин	10
Частота вращения торцового шпинделя, 1/мин	4000
Продольное перемещение торцового шлифовального круга наибольшее наладочное, мм	250
Продольное перемещение торцового шлифовального круга наибольшее рабочее (тонкое), мм	4
Продольное перемещение торцового шлифовального круга за один оборот маховичка наладочного перемещения, мм	27
Продольное перемещение торцового шлифовального круга за один оборот маховичка рабочей (тонкой) подачи, мм	0. 1
Продольное перемещение торцового шлифовального круга на одно деление лимба рабочей (тонкой) подачи, мм	0.0025
Шлифовальная бабка: Частота вращения внутришлифовальных головок, 1/мин	4500,5300,8200,12000
Шлифовальная бабка: Наибольший диаметр шлифовального круга по ГОСТ 2424-83, мм	200х76х63
Шлифовальная бабка: Наибольшая окружная скорость шлифовального круга, м/с	35
Шлифовальная бабка: Диаметр гильзы внутришлифовальной головки, мм	125
Шлифовальная бабка: Диаметр конца шлифовального шпинделя по ГОСТ 2324-77, мм	30,40,50
Шлифовальная бабка: Перемещение за один оборот маховичка – грубое (наладочное), мм	5
Шлифовальная бабка: Перемещение за один оборот маховичка – тонкое, мм	0. 5
Шлифовальная бабка: Перемещение на одно деление лимба, мм	0.002
Шлифовальная бабка: Перемещение на одно качание рычага ручной дозированной подачи, мм	0.002
Наибольшее наладочное перемещение шлифовальной бабки – назад (на рабочего), мм	10
Наибольшее наладочное перемещение шлифовальной бабки – вперед (от рабочего), мм	80
Передняя бабка : Условный диаметр конца шпинделя изделия, по ГОСТ 12595-72	28М
Передняя бабка: Наибольший угол поворота бабки изделия, град	30
Передняя бабка: Наибольший наладочное перемещение бабки изделия – назад (на рабочего), град	50
Передняя бабка: Наибольший наладочное перемещение бабки изделия – вперед (от рабочего), град	250
Передняя бабка: Электродвигатель шпинделя шлифовальной бабки, кВт	7. 5
Передняя бабка: Частота вращения изделия (бесступенчатое регулирование), об/мин	60…600
Общая установленная мощность всех электродвигателей, кВт	14.63
Габаритные размеры станка (длина х ширина х высота), мм	3535 х 1460 х 1870
Масса 3К228А станка, кг	6400
Постоянство диаметра отверстия, мкм	3
Круглость отверстия, мкм, не более	1.6
Шероховатость поверхности образца-изделия: Цилиндрической внутренней Ra, мкм	0.08
Шероховатость поверхности образца-изделия: Плоской торцевой, мкм	0.32
