Станки для автоматической заточки ленточных пил профильными эльборовыми (боразоновыми) дисками модель TL-30/60
Любая каленая или биметаллическая пила может и должна распиливать более 60м³ круглого леса до разрыва пилы – заявляемая производительность различных марок ленточных пил практически одинакова. Однако достижению таких показателей мешает ряд проблем, которые не связаны с качеством ленточного полотна.
Актуальной проблемой практически любого деревообрабатывающего производства является человеческий фактор. Однако даже квалифицированный заточник ленточных пил без хорошего заточного оборудования не может обеспечить качество производимой продукции.
Если пила плохо пилит и на ней быстро появляется «волна» – это сигналы, говорящие о несоблюдении необходимых углов в профиле зуба. Пила быстро рвется? Обратите внимание на профиль каждого зуба, скорее всего он не протачивается полностью и в неснятых точках напряжения образуются микротрещины. Около 90% разрыва ленты происходит из-за плохой заточки.
Использование станка мод. TL-30/60 на вашем производстве гарантирует:
- заточку пил с высоким качеством за один «проход» вне зависимости от уровня квалификации заточника;
- полное исключение пережога, микронеровностей и рисок, снятие напряжения пилы.
- проточку и получение абсолютно одинакового профиля каждого зуба, c его передним и задним углами.
В результате ленточные пилы служат в 2-3 раза дольше, и Ваша пилорама может работать с максимальной производительностью.
Станок TL-30/60 может обслуживать пилы любых производителей.
Система управления TL-30/60 проста и удобна. На блоке управления расположены:
- кнопка управления скоростью подачи пилы
- кнопка управления скоростью подачи охлаждающей жидкости
- кнопки разделенного включения/выключения механизма подачи и электродвигателя заточного круга
- кнопка аварийной остановки
Профильный эльборовый круг
Заточка производится профильным эльборовым шлифовальным кругом, повторяющим профиль зуба, что гарантирует неизменность профиля пилы после перезаточки.
Система подачи
Система подачи пилы спроектирована с учетом исключения люфтов и позволяет подводить зуб пилы в зону взаимодействия с камнем с точностью до 0.1 мм
Конструктивные особенности системы подачи:
Кулачок регулирует шаг зуба, не влияя на профиль затачиваемой пилы
Лучевые направляющие позволяют легко и быстро настроить станок под длину и ширину пилы
Механизм крепления пилы имеет пружинно-винтовые фиксаторы и позволяет быстро снять/установить пилу на станок.
Дополнительные роликовые направляющие выполняют базирующую функцию, протачивая каждый зуб пилы на заданную глубину.
Технические и временные характеристики:
| Время заточки пилы длиной 4026 мм | ≈ 7мин | |
| Диапазон ширины ленточной пилы | 30-60мм | |
| Максимальная длина ленточной пилы | до 10м | |
| Параметры электросети, потребляемая мощность | ~380В 50Гц, ≈ 350 Вт | |
| Габаритные размеры | 1000х370х430мм | |
| Масло для охлаждения – любое индустриальное | (рекомендуемое – И20, И40), 6л | |
| Масса станка | 50кг | |
Расчетная окупаемость станка – 1-4 месяца в зависимости от количества обслуживаемых ленточных пил.
- Винт регулировки глубины опускания заточного диска.
- Гайка толкателя зуба пилы – предназначена для регулировки положения профиля зуба пилы под заточным диском и глубины врезания по передней кромке.
- Болты регулировки угла заточного диска относительно плоскости пилы (устанавливаются изготовителем, при необходимости угол изменяется по специальному шаблону).
- Масляный насос.
- Двигатель заточного диска.
- Двигатель толкателя пилы.
- Форсунки масляного насоса.
- Первичный фильтр масляного насоса – предназначен для сбора крупных частиц мусора (метал, опилки, смола и т.д.).
- Рычаг установки ленты.
- Регуляторы зажима ленты.
- Нижние опорные ролики.
- Масляный фильтр тонкой очистки – состоит из мелкой сетки и квадратного магнита, которые устанавливаются в отсеке масляного насоса. Магнит устанавливается вертикально на расстоянии ≈ 2-3см от выхода переливного отверстия, а сетка непосредственно перед масляным насосом.
- Боковые опорные лучи пилы.
- Крепление защитной крышки заточного диска.
- Заточной диск.
- Пила.
- Корпус станка.
- Резиновые маслосъемники – предназначены для снятия излишков масла с тела пилы.
- Датчик движения пилы – срабатывает от магнита.
- Кнопка полной остановки станка.
- Двойная кнопка включения (зеленая) и выключения (красная) толкателя зуба пилы.
- Двойная кнопка одновременного включения (зеленая) и одновременного выключения (красная) двигателя заточного диска и масляного насоса.
- Регулятор скорости движения толкателя пилы.
- Регулятор напора масляного насоса.
- Фиксатор винта регулировки глубины опускания заточного диска.
Заточной станок РИТМ для ленточных пил – YoucOn
Профессиональный заточной станок «РИТМ» – полуавтоматическое устройство, с абразивным кругом гарантирует высокое качество подготовки ленточной пилы.
Простая и надежная система заточного станка зарекомендовала себя на лесопильных предприятиях!
Основные преимущества и отличительные особенности станка:
-Для работы не требуется квалифицированный персонал.
-Необходимо только поставить пилу в станок, подвести диск к пиле и через 5-7 минут снять идеально заточенную пилу.
-Экономия времени, заточка происходит предельно быстро.
-Регулировка угла заточки пилы.
-Точная установка угла заточки позволяет затачивать пилу, не снимая лишнего материала. Как следствие, увеличивается ресурс пилы для последующих переточек и ресурс точильного камня.
-Заточной автомат исключительно прост в использовании.
-Подсветка места заточки пилы.
-Плавная регулировка скорости подачи
-Регулировки высоты и угла наклона заточного круга
-Регулировка шага зубьев пилы
Технические характеристики
| Подсветка места заточки пилы | ДА |
| Плавная регулировка скорости подачи | ДА |
| Регулировки высоты и угла наклона заточного круга | ДА |
| Регулировка шага зубьев пилы | ДА |
| Возможность работы от сети 220В | ДА |
| Возможность работы от сети 380В | ДА |
| Счетчик количества затачиваемых зубьев ленточной пилы | НЕТ |
| Автостоп | НЕТ |
| Шаг зубьев затачиваемых ленточных пил, мм | 19-25 (под заказ другой шаг) |
| Производительность заточного станка для ленточных пил, зубьев/мин | регулируемая 10-50 |
| Ширина затачиваемых ленточных пил, мм | 20-50 (под заказ от 6 до 60 мм) |
| Толщина затачиваемых ленточных пил, мм | 0,8-1,2 |
| Напряжение питания заточного станка для ленточных пил | На выбор: 380 В 220 В |
| Потребляемая мощность заточного станка для ленточных пил, кВт | 0,15 — 0,27 |
| Мощность двигателя заточного станка для ленточных пил, кВт | 0,18-0,28 |
| Габаритные размеры: длина | 750 мм |
| Габаритные размеры: ширина | 450 мм |
| Габаритные размеры: высота | 450 мм |
| Масса заточного станка для ленточных пил | 25 кг |
Заточной станок снабжен 380В электродвигателем мощностью 0,18-0,25 кВт и номинальной скоростью 2800 оборотов в минуту.
Напряжение питания заточного станка для ленточных пил – 220В или 380В (на выбор)
Этот двигатель доказал свою надежность в жестких условиях, абразивный материал и металлическая пыль легко разрушают двигатели других типов. Конструкция станка позволяет легко вставлять и снимать ленточную пилу.
Заточной станок точно рассчитан под пилы с шагом зуба 19-25 и шириной от 32мм до 50мм. которые используются на горизонтальных и вертикальных ленточных пилорамах, а так-же возможно изготовление под любой другой тип ленточной пилы.
Электрическая панель управления смонтирована в удобном для оператора положении.
В комплект поставки входит:
Заточной станок в сборе – 1 шт.
Штанги для поддержки пилы – 1 компл.
Круг абразивный для заточки пилы – 1 шт.
Паспорт-инструкция по эксплуатации – 1 шт.
Заточной станок «РИТМ» даёт возможность затачивать полотно с профилем:
- 9/29 рекомендуется для твердой и мерзлой древесины
• 10/30 универсальный профиль, используемый при распиле мягкой и твердой древесины
под заказ:
• 4/32 рекомендуется для сверхтвердой и мерзлой древесины
• 13/29 увеличивает скорость пиления мягкой древесины
• 7/34 предназначен для пиления сверхтвердых тропических пород, рекомендуется использовать на станках с двигателем мощностью более 15 кВт.
Точилка для ленточных пил AF 531

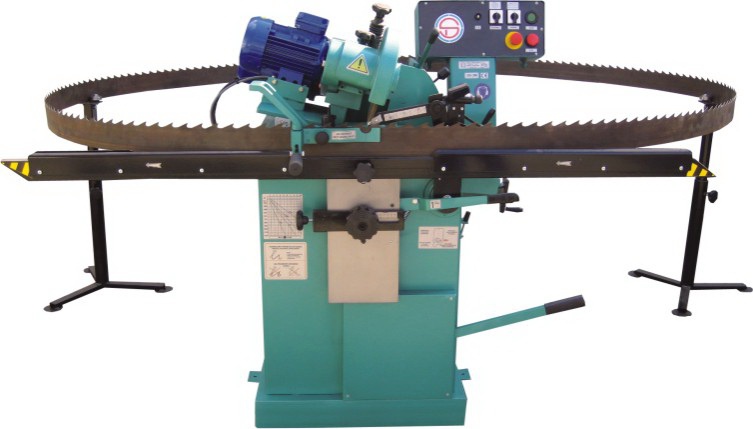

СТАНОК ДЛЯ ЗАТОЧКИ ЛЕНТОЧНЫХ ПИЛ AF 531
Точилка Alix AF 531 предназначена для заточки зубьев ленточной пилы для бревенчатых пил. Это простой и функциональный станок для правильной заточки нескольких типов лезвий. Он состоит из компактной стальной сверхпрочной конструкции, которая значительно снижает любой тип вибрации. Придание формы зубу осуществляется с помощью традиционной двухкулачковой системы. Устройство для правки шлифовального круга обеспечивает постоянный и правильный профиль шлифовального круга до его полного износа. Тем не менее, этот профиль можно изменить в зависимости от толщины используемого шлифовального круга, чтобы оптимизировать профиль всех типов зубьев. Вертикальная регулировка опорной стойки лезвия осуществляется с помощью электропривода, что позволяет точно позиционировать лезвие.
Распределительный щит имеет эргономичную и удобную панель.
Машина выпускается в правосторонней или левосторонней версии: широкий выбор дополнительных принадлежностей означает, что вы можете настроить машину в соответствии со своими конкретными потребностями.
По запросу скорость вращения шлифовального круга может изменяться, чтобы окружная скорость оставалась неизменной; это, вместе с обильной подачей охлаждающей жидкости, обеспечивает превосходную чистовую обработку зуба и предотвращает опасные термические изменения на корпусе лезвия.
- Фотогалерея
- Характеристики
- Запрос информации
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | УМ | ЗАТОЧКА – МОД. АФ 531 | |
| Ширина лезвия | [мм] | мин 50 | макс. 310 |
| Длина полотна (в зависимости от типа опоры) | [мм] | мин 4500 | макс. 13000 |
| Шаг зубьев | [мм] | мин 20 | макс. 80 |
| Толщина полотна | [мм] | мин 0,8 | макс. 2,1 |
| Высота зуба | [мм] | макс. 35 | |
| Соединительный уголок | [градусов] | макс. 40 | |
| Диаметр шлифовального круга | [мм] | 300 | |
| Скорость поверхности шлифовального круга при фиксированных оборотах в минуту | [м/сек] | 44 | |
| Постоянная скорость поверхности шлифовального круга | [м/сек] | 63 | |
| Мощность двигателя шлифовального круга | [кВт] | 3 | |
| Скорость подачи | [зубьев/мин] | 8 | |
| Регулируемая скорость подачи | [зубьев/мин] | макс. 20 | |
| Максимальная установленная мощность | [кВт] | 4,2 | |
| Приблизительный вес машины | [даН] | 990 | |
| Емкость бака охлаждающей жидкости | [л] | 230 | |
| ДОСТУПНЫЕ ПРИНАДЛЕЖНОСТИ |
|
