Зиговочный станок что это
Изготовление зиговочного станка в домашних условиях
Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.
Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.
Классификация устройств
Большое количество современных зиговочных установок можно разделить по классам в соответствии с их наиболее важными показателями или конструктивными особенностями. Чаще всего такие станки разделяют в зависимости от типа привода:

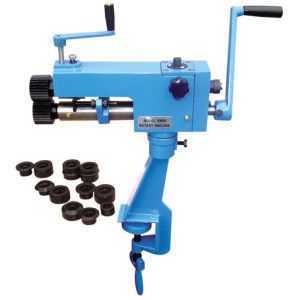

- Ручные – наиболее распространенный вариант зиговочного станка. Все рабочие механизмы данного станка приводятся в действие исключительно посредством применения физической силы его оператора. Например, в верхней части станка располагается специальная рукоятка, при помощи которой осуществляется прижим валиков с рабочими роликами. Ролики можно прокручивать вместе с зафиксированной между ними деталью. Для качественного применения станка данного типа от оператора требуются определенные навыки, поскольку для обработки детали необходимо одновременно использовать сразу несколько элементов управления. Максимальна толщина детали, с которой можно работать на данном станке составляет 15 мм.
- Гидравлические – наиболее мощные зиговочные машины, но в то же время и наиболее дорогие. Технические характеристики таких станков позволяют работать с металлическими заготовками внушительной толщины. Гидравлика осуществляет качественный прижим роликов к заготовке и надежную ее фиксацию. В то же время прокручивание роликов и передвижение обрабатываемой заготовки осуществляется посредством проводного механизма электрического типа. Кроме высокой цены, есть у этих аппаратов и другой недостаток – серьезные габариты. Именно поэтому данные устройства чаще всего применяют на больших производствах.
- Средним по мощности вариантом зиговочной машины считается аппарат с электрическим приводом. Такой станок стоит дороже, чем ручной, но значительно дешевле, чем гидравлический. Стоит отметить, что, кроме электрического привода, в данном станке присутствует и классический механический привод. Именно с его помощью фиксирую заготовку между роликами, которые вращаются уже благодаря приводу электрическому.
Активировать работу такого станка можно с помощью ножной педали. Таким образом, обе руки человека, который работает за этим станком, остаются свободными, что значительно облегчает процесс обработки заготовок. Характерной чертой такого типа станка является возможность его эффективного применения и в домашних мастерских, и на серьезных предприятиях.
Конструктивные особенности и назначение
Основную функцию станка – зиговку, которая являет собой процесс нанесения на металлическую заготовку специальных углублений, устройство может качественно выполнять благодаря особенной конструкции. Наличие зиговки на поверхности даже очень тонкого листового металла способно сделать его гораздо прочнее. Главное в этом случае правильно подобрать параметры углубления создаваемого устройством.
Кроме обычной зиговки, современные станки подобного типа способны выполнять и ряд других функций – резку, бортовку, создание рельефа на поверхности заготовки. Чем мощнее привод у станка, тем более сложную и качественную работу он способен выполнять. Несмотря на отличия в приводной системе, большинство зиговочных станков имеют сходное строение, в которое входят: нижний и верхний вал, ролики, основу, винт регулировки, рукоятку управления, шестерни.
Принцип работы зиговочного станка состоит из следующих ключевых моментов:
- Оператор размещает заготовку между двумя роликами станка.
- Валы машины фиксируют деталь.
- Затем валы приводятся в движение.
- В ходе вращения этих механизмов, закрепленная заготовка тоже начинает свое движение. Рабочие ролики обладают необходимыми выступами, которые углубляются металлическую заготовку на заданную глубину.
Область применения
Чаще всего зиговочные станки применяют в строительной сфере. Посредством такого аппарата можно изготовить целый ряд просто незаменимых конструкций: элементы воздуховодных систем, водосточные трубы, запчасти для теплотрасс. В этой сфере деятельности используют в основном ручные зиговочные станки. Они стоят относительно дешево, обладают небольшими габаритами. Кроме того, для их использования не надо подводить электричество.
При помощи зиговочных станков часто обрабатывают детали цилиндрической формы. Ролики такого станка во время прохождения через цилиндр делают на нем специальные замки, к которым и крепятся другие детали. Такой метод обработки оказывает меньшее отрицательное действие на заготовку, чем сварочный процесс. Еще одним преимуществом зиг-машины считают отсутствие необходимости в дополнительных расходных материалах.
Кроме того, классический зиговочный станок может быть усилен дополнительным оборудованием, которое значительно расширит его функциональные возможности. С помощью модифицированной зиг-машины можно выполнять гибку металла, его профилирование. Зиг-машины могут быть ручными и оснащенными автоматизированной системой управления.

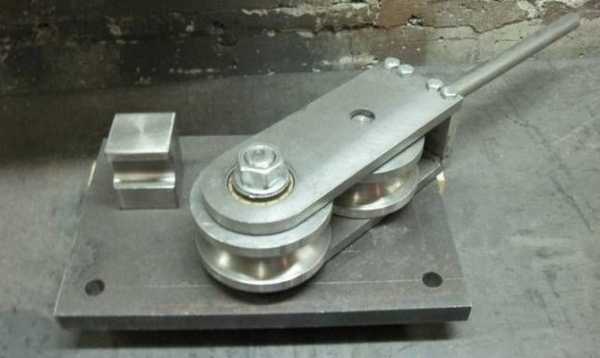

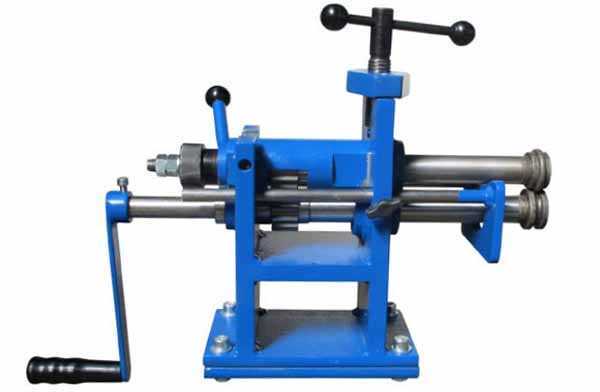

Если вы не желаете покупать заводскую зиговочную установку, то можно сделать ее своими руками. Такой вариант подойдет тем, кто работает с металлом в домашних мастерских и в ограниченных объемах. Для промышленных предприятий самостоятельно изготовленное оборудование лучше не использовать.
Одним из преимуществ самодельного станка является его простота и дешевизна в изготовлении. Все основные детали можно легко найти в своем хозяйстве или приобрести на рынке. Конечно, количество и характер деталей зависит от типа устройства, которое вы собрались сделать. Существует несколько вариантов производства зиг-машины в домашних условиях. Мы предлагаем один из них.
Для создания устройства вам следует подготовить следующие детали:
- Кронштейн.
- Рабочие валы (2 штуки).
- Хвостовик цилиндра.
- Корпус устройства.
- Защитный кожух.
- Устройство с пружиной.
- Стопорный штырь.
- Детали зубчатой передачи.
- Винт с откидной рукояткой.
- Ролики.
Закрепить устройство можно посредством специального винта, но сделать это следует таким образом, чтобы хвостовик механизма заходил в кронштейн. Корпус аппарата необходимо зафиксировать в одном положении с помощью стопорного штыря. С помощью рукоятки можно регулировать перемещение валов аппарата.
Ролики самодельной зиг-машины приводятся в действие при помощи другой рукоятки и посредством зубчато-ременной передачи. При создании собственного станка обязательно проследите за тем, чтобы элементы передачи были закрыты специальным кожухом.
Такой элемент строения обязательно сделает работу оператора более безопасной. Для детального ознакомления посмотрите соответствующие видео, в которых н
i-perf.ru
Зиговочные станки и ролики
Ручная зиговочная машина, классификация роликов и самодельные чертежи
Зиговочная машина используется при жестяных работах для соединения цилиндрических деталей, отбортовки кромок и прокатки ребер. Это обязательная стадия обработки изделий из листового металла, поэтому к характеристикам зиговки необходимо подойти внимательно. Исполнительный инструмент зиг машины — прокатные ролики различных профилей. Каждый вид роликов предназначен для выполнения определенной работы. В производстве машина работает в связке с фальцегибом, гильотиной, фальцеосадочным оборудованием и вальцами.
Назначение зиговочных станков
Зиговочная машина предназначена для соединения деталей из металла толщиной от 1\2 до 4 мм. На первом этапе прокатывается замок, после чего элементы соединяются между собой. Иногда замок необходимо дополнительно осадить вручную.
Зиговочная машина применяется при:
- производстве цилиндрических жестяных изделий: вентиляционных и водоливных труб, коробов, отливов;
- теплоизоляции трубопроводов;
- обработке обечаек;
- кровельных работах.
Основные виды операций: отбортовка, зиг, гофрирование.
Главное преимущество зиговки перед сваркой — это отсутствие воздействия высоких температур на металл, вызывающих появление внутреннего напряжения и деформации. А также более экономичный способ производства, не требующий приобретения расходных материалов, использования электроэнергии или топлива.
Конструкция зиговочных станков
Зиговочные станки представляют собой пару пластин, выполненных методом гидроабразивной резки с высокой точностью. Между пластинками установлены два вала. Подвижным является верхний вал, он перемещается с помощью прижима винтового типа. Заготовка прижимается равномерно по всей плоскости, поэтому получается ровная, аккуратная зига.
Глубина зигования может регулироваться в зависимости от модели вручную или автоматически. Воздействие на металл производится роликами, которые надеваются на валы. Подобрав подходящую форму роликов, добиваются необходимой формы зига.
Виды зиг машин
электромеханический зиговочный станокЗиговочные станки различаются по виду приводов:
- ручные;
- гидравлические;
- электромеханические;
- с управлением ЧПУ.
Ручная зиговочная машина позволяет работать с тонким листом, не более 1,2 мм. Рабочие валы, на которые надеваются ролики, сближают между собой с помощью специальной ручки. Вращаются валы также вручную. Зиговочная машина крепится с помощью струбцины к устойчивой горизонтальной поверхности. Ее преимущество в мобильности и компактных размерах. Недостаток в том, что оператор должен одновременно придерживать листы и прокручивать ручку. Что требует некоторых навыков управления.
Зиговочные станки с ручным управлением подойдут для мелких производств и работ на высоте.
Гидравлическое и электромеханическое оборудование гнет листы до 4 мм толщиной, его применяют на крупных производствах. Вращение валов происходит за счет двигателя, а частотный преобразователь позволяет изменять скорость работы. Управляется оборудование с пульта или педали, полностью освобождая руки оператора. Основной привод защищен от перегрузки специальным механизмом. Гидравлические станки выполняются только стационарными, прижимной ролик опускается посредством гидроцилиндра, без труда сгибая толстые металлические листы. Ролики вращаются электромотором, его комбинация с гидроцилиндром обеспечивает максимальную производительность при меньшем потреблении электроэнергии, нежели электромеханическими.
Зиговки с ЧПУ используются при изготовлении крупных партий однотипных, стандартных изделий. Компактные модели с ЧПУ оснащаются микропроцессором и конроллером с интеллектуальным управлением. Программный контроллер запоминает записанные оператором операции и повторяет силу прижима и скорость обработки множество раз. Многие модели работают в нескольких режимах: автоматическом, ручном и обучающем. Регулировка скоростей осуществляется плавно до 30 метров в минуту. Чтобы станком было проще управлять, он оснащается эксцентриком.
Технические характеристики зиг машин
Зиговочные станки характеризуются следующими основными параметрами.
| Характеристика | Значение |
| Вид привода | ручной, электромеханический, гидравлический |
| Поперечник роликов | может быть от 50 до мм |
| Вылет роликов | до 350 мм это важный показатель, при выполнении специальных работ подбирается максимальный вылет плеч |
| Количество дополнительных пар роликов | обычно от 4 до 6 пар |
| Толщина металла | от 0,5 до 4 мм |
| Габариты станка | даже гидравлические зиговки занимают мало места |
| Вес станка | от 17 до 300 кг |
Таблица 1. Некоторые характеристики зиговочных станков

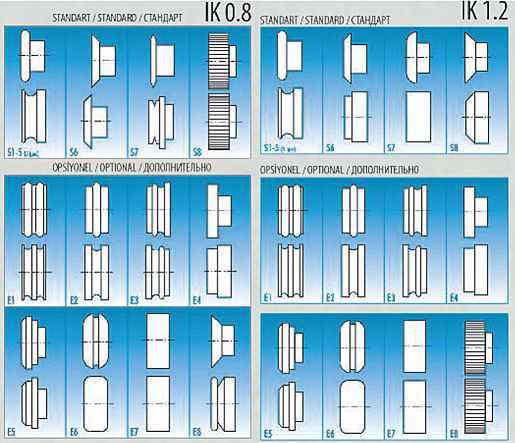

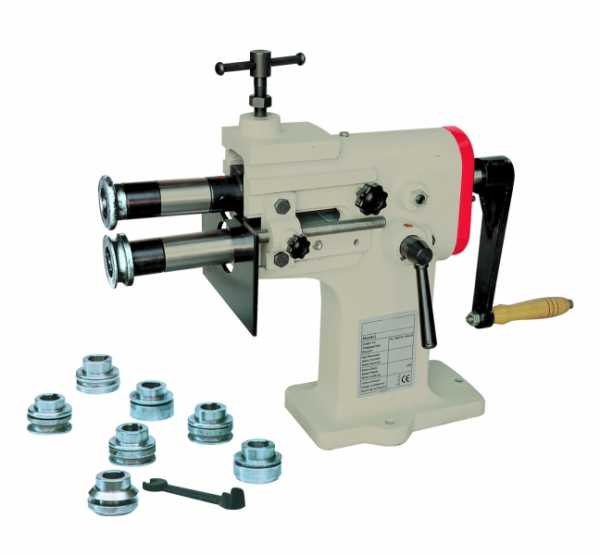

Виды роликов для зиг машин
Производители могут менять маркировку выпускаемых роликов, приводим наиболее распространенные наименования.
- V — для оформления кромок изоляционных коробов и труб, накатывания проволоки с помощью ZB ZA;
- S — для производства зигов-стопоров и ребер жесткости;
- SK — для выполнения ребер прямоугольного сечения. Широкие ребра используются для фиксации каучуковых уплотнителей при изготовлении вентиляционных каналов круглого сечения;
- E, EV — гофрируют края труб, делая поперечник меньше для раструбных соединений. Используются для изготовления вентиляционных и водосточных труб и дымоотводов. Вальцы EV выполняют одновременно стопорное ребро и гофрирование;
- BC — загибают кромки на деталях плоской формы для отбортовки элементов воздуховодов прямоугольного сечения, используются при изготовлении заглушек круглой формы;
- KA — в набор входят четыре ролика (две пары) для соединения патрубков круглого сечения с дальнейшей точечной сваркой. Выполняют соединение с нахлестом от 8 до 12 мм, используются при изготовлении небольших серий воздуховодов и дымоотводов;
- BS, F — выполняют двойной фальц вертикального замка с высотой отбортовки от 4 до 12 мм, она подбирается с учетом толщины материала;
- BB — выполнение отбортовки кромок врезок различной формы, включая тройники, а также для загиба короткого фальца вертикального замка;
- KB — осаживание вертикального замка. Фальцы замка выполняются на вальцах ВВ, ВS и F. Они применяются для соединения отводов и переходов вертикальных фальцев, деталей водосливов и воздухоотводов;
- BD — выполняют отбортовку кромок труб круглого сечения большой длины;
- ZB, ZA — закатывают по кромке трубы проволоку. Предварительно кромка подгибается на роликах V. Эта процедура необходима для увеличения жесткости труб из тонких листов металла, она производится исключительно на зигмашинах;
- AV — сопряжение врезок в вентиляционные заготовки винтовым способом, обеспечивает герметичность;
- DIN 71550 — выполняет полукруглые ребра на заготовках труб небольших поперечников для крепления гибкого шланга. Минимальный поперечник трубы составляет 1 см, работает по любым видам металла. Такой тип вальцов совместим не со всеми типами оборудования;
i-perf.ru
Зиговка – упрощаем монтаж материалов для кровли и вентиляции + Видео
Зиговка металла – это технологический процесс изготовления различных углублений, отбортовки, продольных выступов и другого рельефа на поверхности листового или объемного материала, заготовок и труб с помощью специального ручного или электромеханического оборудования.
1 Зиговка листового проката и труб – рациональный подход в строительстве
В процессе зиговки на поверхности металлических предметов создаются рельефные выступы, которые имеют одноименное название. Этот рельеф образуется путем эластичной деформации инструментом, который состоит из двух (иногда четырех) вращающихся валиков, расположенных друг над другом. В результате удается увеличить прочность и долговечность материала, а также приспособить его для различных направлений строительства и особенно для кровельных работ и качественной вентиляции.
Зиговочный станок
Рекомендуем ознакомиться
С помощью ручных сборных и переносных станков, а также при помощи оборудования с электрическим приводом удается существенно оптимизировать процесс производства различных водоотливных и кровельных систем. Зиговка широко применяется в строительстве и производстве для изготовления выкатных замков, водных воронок и цапанов, упрощения монтажа теплоизоляционного оборудования, для нанесения круглых фальцев, гибки, отбортовки, гофрирования металла.
Без этой операции часто не обойтись при изготовлении различных систем вентиляции, а также она существенно упрощает монтаж металлических изделий при кровельных работах.
Сбалансированный технологический процесс и отсутствие высоких нагрузок при создании зигов на плоских или объемных металлических поверхностях позволяют использовать инструменты и оборудование достаточно длительный период без необходимости ремонта или замены деталей. Иногда достаточно лишь перешлифовать и подогнать детали и вальцы под новый размер, и можно использовать то же оборудование для обработки деталей различных форм и длины.
2 Как использовать ручное оборудование?
В строительстве и производстве используется ручная зиговочная установка или электромеханический станок. И тот, и другой вид оборудования имеет аналогичную конструкцию и схему работы, с той лишь разницей, что в первом случае прижим роликов осуществляется вручную при помощи специальной рукоятки, а в случае с электрическими или гидравлическими станками процесс полностью автоматизирован. Ручные типы станков можно изготовить самостоятельно или заказать их в специализированных конторах. Среди известных и хорошо зарекомендовавших себя производителей ручных зиговок выделим такие компании, как Tapco, Metal Master, Stalex.
Ручной трубогиб
Большинство современных зиговочных машин ручного типа предназначены для работы с металлом, толщина которого не превышает 0,8-1 мм, и способны выдавать готовые изделия диаметром до 700 мм. Ручные зигмашины и станки отличает компактность, мобильность и простота в обслуживании, в большинстве случаев они сборные и переносные, поэтому на мелких производственных и строительных площадках рекомендуется использовать именно ручные приспособления, так как они более экономичные и не требуют больших затрат на поддержание нужных эксплуатационных характеристик.
Как правило, стандартная или самодельная ручная установка для зиговки оснащается удобной станиной, которая позволяет получить доступ к оснастке металла с различных углов и сторон, а также специальным типом прецизионных подшипников, использование которых позволяет снизить фрикционные нагрузки и потери при изготовлении зигов. Принцип работы ручного станка достаточно прост. Ограничительная рамка, которая также выполняет роль упора, выставляется на нужное значение, далее настраивается высота нажимного инструмента и рычага, и с помощью рукоятки осуществляется постепенное вращение прижимных валов, то есть происходит процесс прокатки металла для придания ему необходимых размеров зиговки.
3 Электромеханические машины – мощность и надежность
В отличие от ручных вариантов, в основе автоматизированных систем лежит крутящий момент, который создается электродвигателем. После включения станка крутящий момент передается на нижний, опорный вал, на который автоматически подается металлическая заготовка, предварительно прошедшая правку специальным механическим узлом. В результате активируется пневматический прижим, и оснастка подается на контакт с заготовкой. Далее происходит откидывание упора и активизация датчика движения, который активирует процесс формирования определенного рельефа по заранее заданным параметрам.
Электрический листогиб
С помощью электрического оборудования можно прокатывать металл различной длины и толщины (в зависимости от паспортной мощности машины и количества валиков), при этом электропривод позволяет автоматизировать процесс, и станок может работать, как поточная линия. На некоторых моделях станков также устанавливаются дополнительные рычаги и механизмы управления, которые существенно облегчают процесс подачи заготовок и снятия готовых деталей.
В производстве наиболее популярны зиговочные станки с электродвигателем, которые оснащаются двумя парами роликов, имеют горизонтальное расположение шпинделей, кнопочное управление и реверсивный тип привода, с помощью которого можно осуществлять дополнительную калибровку уже полученной рельефной поверхности, что особенно актуально при работе с заготовками из высокоуглеродистых сталей относительно большой толщины. Многие производители в комплекте с оборудованием поставляют от 4 до 6 пар съемных роликовых механизмов, которые предназначены для создания различных рельефных поверхностей, таких как отбортовка, гибка кромок, формовка краев.
tutmet.ru
Зиговочный станок (зиг-машина) – применение
Назначение зиговочной машины (зиговки) – плстическая обработка тонковго металлического листопроката. Чаще всего зиговочные машины применяются на производстве элементов к вентиляционным системам и теплоизоляционному покрытию на трубопроводах, а кроме того, при обработке обечаек.
К простейшим заговочным машинам относятся те из них, что имеют ручной привод. Благодаря рукоятке, расположенной в задней части такой зиговочной машине, это оборудование начинает рабочий процесс. С помощью ручки, расположенной сверху у данной зиговки с ручным приводом, проводится прижимание верхнего роликового колесика. Учитывая тот факт, что при выполнении технических операций на ручной зиговочной машине нужно в один и тот же момент удерживать обрабатываемое заготовочное изделие и приводить во вращательное движение привод, на этом станочном оборудование, как правило, работают вдвоем. Для обработки на этих зиговочных машинах используется металлопрокат при толщине не более 1,75 мм.
Основное достоинство ручных зиговочных машин заключается в том, что для проведения производственных операций это станочное оборудование не нуждается в электропитании. Поэтому такие зиговки с легкостью используются под открытым небом прямо на стройплощадках и при изготовлении изоляционного покрытия на теплотрассах.
Для повышения производительного уровня лучше всего воспользоваться электрическими зиговочными машинами. Управлять таким станочным оборудованием вполне может и один человек. Данная зиговка оборудована приводом к электромотору посредством редуктора и поддается управлению благодаря частотному преобразователю, имеющему выход на ножную педаль. Такое конструкционное решение зиговочной машины дает возможность оставить свободными руки оператора для подачи заготовочных элементов; в то же время с помощью педали проводится плавная регулировка скоростного режима при вращении роликовых колесиков. Переключатели, расположенные на корпусном каркасе зиговки, дают возможность направлять вращение роликов и регулировать изменение скоростного режима. Для приведение в действие верхнего вала может использоваться ручной, электрический или гидравлический приводы. Зиговочная машина оборудована второй педалью, позволяющая управлять реверсивной функцией или прижимом. Чаще всего применение электрических зиговочных машин производится на промышленных участках в стационарных условиях. Исходя из производственных задач, которые требуется выполнить на зиговочной машине, размещение валов на ней может быть классическим (горизонтальным) или вертикальным.
www.energostan.ru
Зиговочные станки
Сравнение ручных зиговочных машин
Зиговочная машина – это станок, который используется для обработки кромки детали. Основной рабочий элемент такого станка это валы, расположенные вертикально друг над другом, на которые в свою очередь крепятся ролики. Валы приводятся в движение как ручным, так и электромеханическим приводом. Функционал зиговочной машины зависит от комплекта поставляемых с ней роликов(существует
Подробнее
ООО «СТАНБОКС» машина зиговочная продажа
Помимо различных станков для гибки и резки металла зиговочная машина является, также незаменимым оборудованием в комплексе станков для работы с листовым металлом, так как делает самые сложные элементы под управлением опытного жестянщика. Машина имеет три пары роликов для разных задач. Ролики для гофрирования трубы, используются для уменьшения диаметра трубы, это дает
Подробнее
Зиговочная машина ручная — цены на станки и ролики
Многие начинающие жестянщики задают вопросы касающиеся выбора зиговочных машин с ручным приводом, а также роликов которыми эти станки нужно комплектовать. Для начала давайте спросим себя, что такое зиговочный станок (зиговка, зигмашинка и т. д.) и для чего он нам будет нужен? Выбор на самом деле огромен потому и уделим этому
Подробнее
Зиговочный станок электромеханический продажа
Продаем зиговочные станки электромеханические собственного производства. Станок комплектуется дополнительными парами роликов для получения всех необходимых зигов во время производства труб водосточных систем из оцинкованной в т. ч. окрашенной стали. Перечень роликов: Пара для получения гофры – гармошки на конце трубы. Пара для нанесения остановочного зига или ребра жесткости. Пара для отбортовки
Подробнее
Гофрирующие ролики для зиг-машины
Как вставить одну трубу из оцинкованного металла в другую? При изготовлении труб водостока из оцинкованной стали, дымоходов и воздуховодов вентиляции из нержавеющего листа, наиболее часто используют гофрирующие ролики при обработке трубы на зиг-машине. Ролики создающие гофру и соответственно конусное сужение края трубы бывают необходимы жестянщики чаще всего. Сужение требуется для вставки
Подробнееgibzig.ru
Станок зиговочный
При работе с листовым металлом часто приходится выполнять такие операции, как завальцовка, обортовка, трассировка, гофрирование и развальцовка. Упростить работу поможет станок зиговочный, являющийся простым и функциональным оборудованием. В зависимости от сферы применения и объема выполняемых работ можно подобрать переносную или стационарную модель с ручным приводом или электромеханическое оборудование высокой производительности.
Сферы применения зиговочных станков
Основной объект обработки станком зиговочным – кромка стального листа, поэтому применяют данное оборудование при производстве воздуховодов, отливов, комплектующих кровельной и водосливной системы, доборных элементов для фасадов зданий из профлиста или металлического сайдинга. Электромеханические станки используют на крупных предприятиях, мелкие и средние компании устанавливают в своих цехах стационарное оборудование с ручным приводом, а строительные и кровельные компании отдают предпочтение переносной технике. Несмотря на свои компактные размеры с ее помощью они решают широкий круг задач при качественном монтаже кровли, водосливной системы, дымоходов или воздуховодов.
Конструкция зиговочного станка
Конструкция станка зиговочного очень проста, основными его элементами являются два параллельно расположенных вала, между которыми прокатывается обрабатываемая деталь. Разнообразие операций определяется насадками, которые устанавливаются на валы, это могут быть:
- ролики для окантовки под бандаж;
- ролики с ножами для резки металла;
- ролики для гофрирования элементов отводов;
- ролики для соединения двух сегментов;
- ролики для обрезки торца.
В движение ролики производятся ручной силой или с помощью электромеханического привода. Стационарное оборудование имеет станину, а переносные модели комплектуются струбциной для простой и удобной установки на верстак.
Технические характеристики зиговочных станков
При выборе станка зиговочного необходимо уделить внимание его техническим параметрам. Главным из них для многих видов работ является толщина обрабатываемого листа, этот параметр находится в пределах от 0,8 до 4 мм. Также важен вылет роликов, который определяет во много габариты обрабатываемых деталей, он лежит в пределах от 110 до 200 мм. В некоторых случаях важно расстояние между центрами валов, которое влияет на минимальный диаметр заготовки, у большинства зиговочных станков оно составляет от 50 до 72 мм. Также при выборе оборудование необходимо уделить внимание комплектации роликами, от разнообразия которых зависит количество выполняемых операций.
