С 18-ого века вместо ручного труда начали использовать специальные машины. Сначала конструкции были паровыми, потом перешли на использование электрической энергии, исключения не было и для токарных станков СССР. Они стали одним из важнейших изобретений, облегчающих современную жизнь.

Область применения токарных станков

Цель создание оборудования – обработка разных деталей, на металлической и деревянной основе. Для этого выполняются различные операции:

1. Резание.
2. Точение.

Токарные резцы могут похвастаться самым широким функционалом при наличии необходимых инструментов и оборудования:

• Сверление.
• Подрезка, обработка торцов.
• Нарезание резьбы.
• Обработка внутренней поверхности.
• Вытачивание канавок, конусов и других подобных форм.
• Растачивание, обтачивание поверхностей в виде конусов, цилиндров, гладкого фасонного типа.

Машины могут использоваться как на крупносерийном, так и на мелкосерийном производстве. Каждый владелец сам выбирает вариант, который ему подходит. Выбор моделей был широким с самого начала.

История токарного станка в Советском Союзе

Различные машины для поднятия экономики страны и производства использовались Советским Союзом в разное время:

1. Пятилетки.
2. Великая Отечественная Война.
3. После завершения конфликтов.

Создание оружия и транспорта – сферы, актуальность станков для которых сохранялась тогда. Высокого качества придерживались при производстве изначально, чтобы техника не изнашивалась быстро, служила максимально долго.

Типы и виды советских токарных станков

Классификацией, разработанной, пока действовал Советский Союз, пользуются до настоящего времени. Следующие виды металлорежущего оборудования основные:

• Специальные.
• Автоматические, обычные машины специализированного назначения.
• С несколькими резцами, для выполнения полировки.
• Лобовые, винторезные.
• Карусельной разновидности.
• Отрезной группы.
• Револьверные.
• Полуавтомат, автомат с несколькими шпинделями.
• Автомат и полуавтомат с одним шпинделем по металлу.

То, с какой точностью выполняется работа, позволяет отнести станки к одному из таких классов:

1. П – повышенная.
2. А – особо высокая.
3. Н – нормальная.
4. В – высокая.
5. С – особая.

Информация относительно следующих характеристик заносится в маркировку агрегата:

• Установки имеют определённые размеры, содержащиеся в третьей и четвёртой цифре. Здесь имеют в виду высоту, на которой расположены центры.
• Вторая говорит, какой класс представляет тот или иной агрегат.
• Первой единицей говорят, что оборудование – токарное.

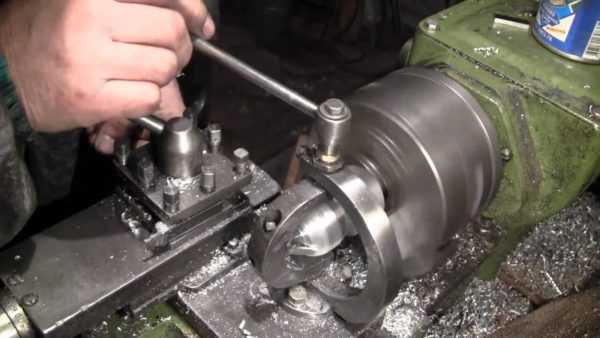

Конструкция токарного станка и фото его отдельных частей

В конструкции этого вида оборудования всегда присутствуют следующие компоненты:

1. Электрическая часть. Речь о приводных электрических двигателях. Мощность различается от модели к модели. В группу входят и элементы, отвечающие за управление теми или иными частями станка. Главное – чтобы эти детали отвечали требованиям по безопасности.
2. Коробка подач. При наличии такого конструктивного элемента станочный суппорт принимает энергию движения. Ходовые винты и валики выступают источниками этой энергии.
3. Суппорт. Крепит режущие элементы конструкции. Обеспечивает подачу приспособлений, поперечную и продольную. Конструкция обязательно дополняется так называемой нижней кареткой, или несколькими. Держатели для токарных инструментов закрепляются на других каретках, вверху.
4. Шпиндельная бабка, вмещающая сам шпиндель. Во внутренней части находится коробка скоростей. Станки по дереву тоже не лишены этой части.
5. Фартук. Способствует тому, что движение валика преобразуется в перемещение суппорта. Ходовой винт тоже может участвовать в этом процессе.
6. Станина. Относится к несущим элементам у токарных агрегатов. На нём монтируют другие элементы станка.

Опорой для остальных элементов служат две специальные тумбы в комплекте. Для оборудования у них несущая функция. Благодаря этой части оператор способен выбрать максимальную высоту заготовки, которая удобнее всего. Тумбы известны массивной конструкцией.

Краткое описание самых распространённых моделей советских токарных станков

Функции в широком наборе прилагались к станкам с самого первого выпуска. Достаточно рассмотреть наиболее популярные марки, чтобы в этом убедиться.

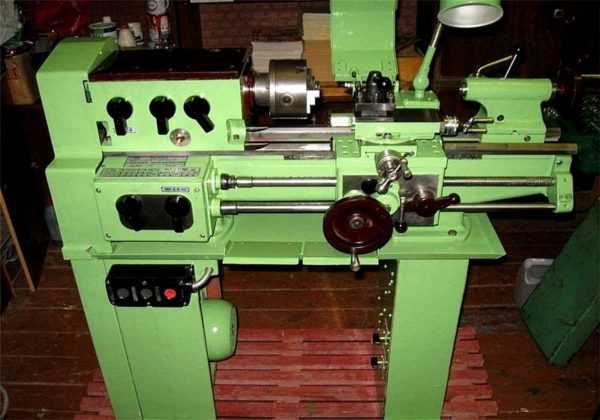

Токарный школьный станок ТВ-4

Создан для обучения основам токарного дела, студентов и школьников разного возраста. Открывает доступ к рабочим операциям в большом количестве, среди которых:

• Резьба с многозаходными показателями.
• Резьбы разных форм, шагов: снаружи и внутри, дюймовая, трапецеидальная, упорная.
• Расточные работы для поверхностей в форме конусов, цилиндров.
• Проведение зенкерования.
• Расточка отверстий.
• Рассверливание.

Заготовки вращаются внутри центров и патронов – это главное движение, характерное для заготовок. От коробок передач энергию получает шпиндель. Сама подача – второстепенный фактор, как и её движение. Благодаря этому даже старый режущий инструмент и деталь подводятся друг к другу.

Способен обрабатывать детали с диаметром от 125 до 200 мм.

0,6 кВт – установка снабжается электродвигателями с такой средней мощностью.

Токарный станок по металлу Школьник ТВ-7

Оборудование с учебным назначением. Создан для обучения, выполнения следующих операций:

1. Зенкование.
2. Развёртывание.
3. Обработка с помощью сверла.
4. Нарезание метрической резьбы.
5. Обработка торцов с разными параметрами.
6. Точение, расточка деталей.

Ремень переходит к другой шкивной паре, если скорость снижена. Главный регулятор – рукоятке на правой тумбе у устройства. Итог – поддержка до четырёх скоростей.

Две пары шестерёнок располагаются внутри коробки скоростей. Рукоятка позволяет вручную настроить агрегат. Переключение муфты увеличивает количество доступных скоростей движения до 8 единиц. Переднюю бабку не дополняют рукоятками, упрощающими регулировку нужных оборотных чисел у шпинделя.

Компоненты электросхемы находятся в правой тумбе. Суппорт с задней бабкой ставят на направляющих станины. Дополнительно присутствуют защитные элементы, чтобы операторы не могли повредиться от стружки.

Размеры заготовки находятся в пределах от 100 до 300 мм.

Школьный токарный станок по металлу ТВ6

Применяя этот вид оборудования, операторы получают доступ к следующим операциям:

• Частично заготовка отрезается.
• Конические, цилиндрические поверхности растачиваются, протачиваются.
• Резьба с метрикой.
• Торцевая корректировка.
• Сверление отверстий.

Станок отличается исходными характеристиками, не допускающими обработку стали с закалённой поверхностью. Приспособление отличается следующими параметрами:

1. 350-миллиметровое расстояние между центрами.
2. Шпиндель при вращении сохраняет 130-170 оборотов в минуту.
3. 108 мм – на такой высоте находятся части по центру.
4. 300 миллиметров – длина обтачиваемой поверхности.
5. 12 миллиметров – максимум диаметра для обрабатываемой заготовки.

300-киллограммовый вес отличает станок, даже если комплектация минимальна.

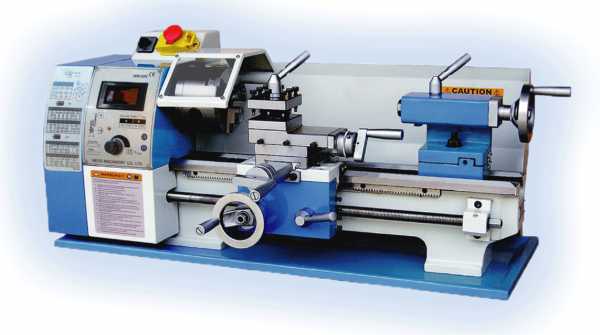

Настольный токарный станок по металлу ТВ-16

Оборудование, обрабатывающее металлические детали, отличается небольшими габаритами. Для выполнения элементарных операций, входящих в токарные работы:

• Проделка отверстий.
• Резьба с разными характеристиками.
• Средняя сложность операций.
• Проведение растачивания, точения.

160 мм – максимум ограничений для размера заготовок в обработке, если они над станиной. 90 миллиметрам тот же размер равен для расположения над суппортом. 250 мм – максимальное ограничение по длине в центральной части. Сквозное шпиндельное отверстие имеет увеличенную ширину, если сравнить с моделью ТВ-4 – она составит 18 мм.

Станина литая, выполнена из чугуна. Дополняется тремя продольными пазами, выполняющими функцию направляющих. Стандартные показатели мощности находятся в пределах 0,4-0,5 квт. 1400 оборотов в минуту – показатель для скорости вращения, которая определяет, насколько фрезерный станок будет эффективен.

Если грамотно подобрать распорные втулки – то можно избежать появления различных зазоров. Натяжение ремней у клинноременной передачи должно быть правильным, иначе результата добиться не получится.

Правила техники безопасности при работе на токарном станке

Положения правил безопасности сводится к следующему:

1. Соответствие исходным техническим заданиям обязательно при выполнении работ. Для этого предварительно получают чертёж у мастера. Либо другой вид описания технологического процесса, связанного с обработкой.
2. Перед тем, как начать работу, обязательно провести технический осмотр. Это нужно, чтобы вовремя обнаруживать, устранять отдельные технические неисправности. При необходимости вызывают техника.
3. Специальную одежду застёгивают на все пуговицы.

К работе нельзя приступать, если производится какая-либо наладка оборудования, другие виды обслуживания. Запрещается использовать станки, центры у которых сильно износились. То же самое касается любых инструментов, зажимных материалов – от них стоит отказаться при малейшем признаке неисправности.

Если поломка связана с электрической частью – мастерам запрещают устранять её самостоятельно.

Заключение

Токарные станки были и остаются важной частью современного производственного процесса. Без них невозможно добиться точности, когда обрабатывают детали различной конфигурации. Главное – чтобы оператор заранее ознакомился с конструктивными особенностями станка, получил все разрешающие документы. И даже после этого время от времени надо проводить проверки для оборудования. Иначе не получится провести работу в короткие сроки с максимальным результатом. Из-за этого пострадает всё готовое изделие.

vseochpu.ru

Мини токарный б.у станок по металлу – восстановление и ремонт своими руками. 1 часть

Восстановление старых станков

1 часть

(Из книги Е. Васильева “Маленькие станки”)

Летом 2006 года, после очередных поделок надфилем “на коленках”, решил обзавестись маленьким токарным станком. Перебрав разные варианты, остановил свой выбор на станке Super Adept британского производства середины прошлого века. Возможно, этот выбор покажется странным, но я предварительно ознакомился с информацией по маленьким станкам, которую тщательно собрал, в основном, в Интернете. Итак, в августе 2006 получил посылку из Австралии – купленный на аукционе Ebay токарный станок Super Adept. Потихоньку решил его восстанавливать, а весь этот процесс показать здесь по ходу работ.

Станок вынут из посылки. Грязненький, с некоторыми дефектами. Станок был куплен за $225, доставка $75, затраты на перевод денег $25, итого $325.

Для начала я разобрал станок и немного почистил тряпочкой. Первоначальный осмотр показал: на правом конце станины отломано ушко крепления винта подачи. Подшипниковый узел шпинделя тоже нуждается в ремонте. Направляющие станины и ходовой винт подачи в хорошем состоянии. Патрон странный – чем сильнее усилие резания, тем он сильнее зажимает заготовку.

Станочек отмыт и разобран.

В авто магазине купил смывку старой краски. Результат на фото.

Сломано ушко, в котором держится правым концом винт подачи. Судя по свежести скола и по смятому углу посылки, сломанное ушко – заслуга почты.

Но к почте претензий в этом случае быть не может, так как по нашим законам обязанность отправителя так упаковать посылку, чтобы исключить повреждение вложения при транспортировке. Почта что угодно может делать и всегда окажется ни при чём.

Восстановил сломанное ушко. Для этого просверлил четыре отверстия диаметром 1мм, подготовил штифты (из свёрл) и приклеил на эпоксидный клей для металла. Если отвалится, припаяю латунью, но это место желательно не нагревать, поэтому попробую пока обойтись эпоксидным клеем. Или можно отдельное новое ушко отфрезеровать и привинтить парой болтов. Как выяснилось позже, можно было просто припаять, но уже сделал – как сделал.

На фото последовательность работы.

Перебрал заднюю бабку. Очистил старую краску, изготовил новый сухарик, зажимающий втулку. Кое-где зачистил, подшабрил.

Следующая проблема – на станине отломаны ушки, затягивающие подшипники (трения) шпинделя. Причина отломанных ушек – когда-то в станине была перерезана резьба (с дюймовой на метрическую) под стягивающие болты. Резьба нарезана немного не под тем углом, при затягивании ушки перекашивало и вероятно оторвало. Обработал отверстия в ушках так, чтобы при затягивании винтов не возникало лишних боковых усилий. Попробовал эпоксидный клей – приклеенное ушко отломилось от среднего усилия при нажатии руками. Попробовал зубопротезную пластмассу “Протакрил-М” – примерно то же самое. Тогда хорошенько облудил с кислотой и припаял припоем потвёрже (серебряным). Получилось крепче – руками ушко отломить не удаётся.

На фото детали после пайки.

Лудил и паял мощным паяльником, предварительно прогрев детали на газовой плите. Обычная паяльная кислота и специальный флюс для пайки чугуна дали примерно одинаковый результат. На фото деталь зачищена после пайки. Сверху просверлено отверстие для смазки.

Надеюсь, что при затягивании болтов со временем припой будет деформироваться (“течь”) и ушко будет садиться “по месту”, выбирая зазор в подшипнике.

  В разрез ушка устанавливаются подобранные по толщине шайбы, ограничивающие зажим при затягивании болта. В момент пайки шайбы были установлены и болты затянуты с небольшим усилием.

Следующая работа – заклеивание лишнего отверстия в станине и восстановление на его месте буквы D в слове MADE с одной стороны станины, и буквы E в слове SUPER с другой стороны. Эпоксидная смола + обработка бормашиной дали вот такой результат:

В планке, прижимающей резец, было два лишних отверстия с резьбой. Отверстия заглушил, завинтив в них болты на клею и отпилив выступающие части.

Следующий этап – покраска. На фото основные части сушатся после покраски молотковой эмалью. Такая эмаль скрывает неровности поверхности и может наноситься на металл без предварительной грунтовки.

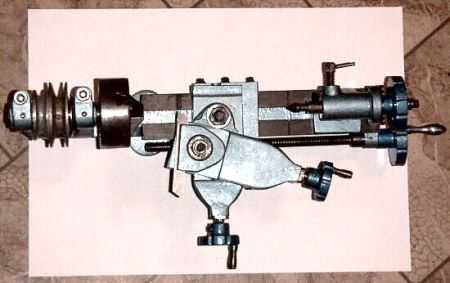

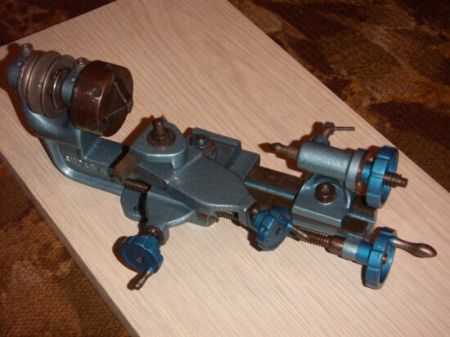

Вот так станок выглядит в собранном виде

Трёхкулачковый патрон изношен – кулачки в патроне разболтаны. На фото станок не со своим шкивом – тот шкив, который был с этим станком не входит на своё место, так как форма станины восстановлена до исходного размера. Под слишком большой шкив в станине были сделаны небольшие углубления, я их убрал – теперь шкив нужно будет немного обточить по диаметру, чтобы он поместился на своё место. Или оставить тот шкив, что на фото – но он алюминиевый, что мне не очень нравится.

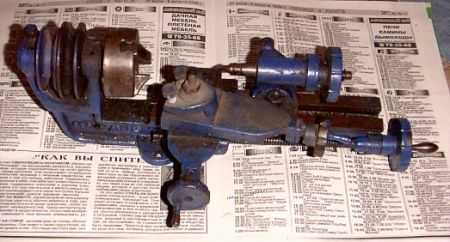

Станочек стоит на листе бумаги А4.

Всего в комплекте к первому станку оказался запасной шпиндельный вал, разболтанный трёхкулачковый самозажимной патрон, четырёхкулачковая оправка и патрон Джакобса (как на дрели).

Все они могут быть установлены на любой из двух шпиндельных валов. Один из валов имеет сквозное отверстие. Со стороны резьбы у обоих валов коническое отверстие для установки центра, такое же, как в задней бабке.

Технические данные станка:
Расстояние между центрами 150 мм
Максимальный диаметр детали, мм
– над станиной: 80
– над суппортом: 50
Габариты, мм
– длина: 330
– ширина: 125
– высота: 120
Масса (без патрона) 2,8 кг.

На этом основной ремонт первого Адепта закончен, хотя ещё надо пришабривать все направляющие. Но как токарный, он меня не очень интересует, так как есть ещё один такой же, сейчас уже полностью восстановленный и работающий. А из этого сделаю, со временем, маленький фрезерный.
