Изделия на станке стд 120м. Описание станка СТД120М

Токарный станок СТД-120М по дереву является последней модификацией линейки учебного токарного оборудования, выпускавшегося в советские времена на кировском предприятием «Завод №2 “Физприбор” им. А.В. Луначарского», подчиненного Министерству просвещения РСФСР.

От первого станка этого семейства ТСД-120 он отличается отсутствием долбежного приспособления, которое располагалось на левом торце передней бабки, а от своего прямого предшественника СТД-120 — конструкцией опоры приводного шкива. Кировские учебные токарные станки практически в неизменном виде выпускаются уже более пятидесяти лет. Но теперь уже не , который обанкротился и был ликвидирован в 2012 году, а частным ООО, продолжающим их производство на заводских мощностях.

Технические характеристики

СТД-120М — это малогабаритная модель, предназначенная для токарной обработки небольших деревянных деталей со следующими техническими характеристиками:

высота межцентровой оси — 120 мм;
межцентровое расстояние — 500 мм;
размеры зоны обработки (длина × макс. диаметр, мм) — 450 × 190;
габариты (д×ш×в) — 125 ×5 × 55 см;
масса без подставки — 100 кг.

На СТД-120М применяется двигатель мощностью 400 Вт, который развивает скорость до 2300 об/мин.

Приспособления для закрепления и обработки заготовок на токарном станке СТД-120М

а — спиральный самоцентрирующий патрон
б — чашечный патрон
в — трезубец
г — тисочный патрон
д — планшайба
е — цилиндрический патрон
ж — корпус с центром-вилкой
з — специальный патрон с зубцами
1 — зубцы
2 — центральный зубец
3 — ограждение зубцов
4 — конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец. Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец — форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой — конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов — рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали — из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

Назначение и рекомендации по эксплуатации

Токарный станок СТД-120М разрабатывался и создавался для использования на школьных уроках труда и в учебных мастерских межшкольных учкомбинатов. В его паспорте прямо указано, что он предназначен для обучения учащихся средних школ основам токарной обработки изделий из древесины мягких пород с нормальной влажностью.

Поскольку СТД-120М предназначался для использования несовершеннолетними, в его документации очень подробно расписаны указания по охране труда и безопасности при выполнении токарных работ.

Конструкция СТД-120М очень проста, поэтому в его паспорте указания по эксплуатации и техническому обслуживанию не занимают много места. В большинстве своем они относятся к соблюдению правил выполнения токарных работы и содержания в порядке оборудования и рабочего пространства, а также смазке немногочисленных вращающихся элементов. Один раз в год или через пятьсот часов работы необходимо производить замену смазки подшипников шпиндельного узла. Пиноль один раз в шесть месяцев смазывается машинным маслом и как минимум один раз в год — солидолом. При возникновении биений или вибрации следует проверить и при необходимости отрегулировать осевой люфт шпинделя.

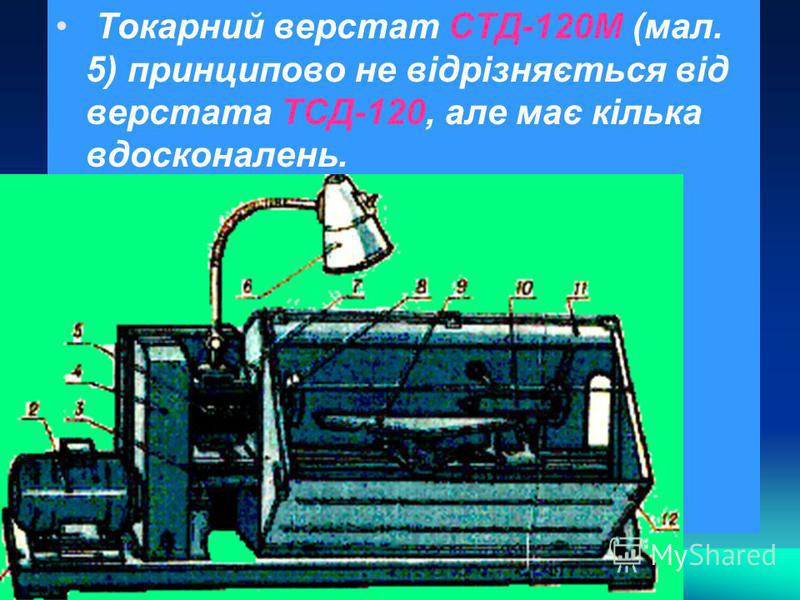

Состав токарного станка СТД-120М (рис.2)

Станок состоит из следующих сборочных единиц и деталей:

электродвигатель
кнопочный выключатель
клиноременная передача
шпиндель
передняя бабка
кнопочный блок
светильник
корпус с центром-вилкой
подручник
защитный экран
рукоятка зажима
ограждение станка
задняя бабка
маховик
станина с направляющими
опорная лапа
закрепляющая гайка
пиноль
центр
рукоятка стопора
держатель (каретка)
двухрожковая гайка
деревянная платформа
опорные бруски
щель для отсасывания отходов

Комплектация

Токарный станок СТД-120М имеет традиционную компоновку и включает следующие узлы и механизмов:

передняя и задняя бабки;
подручник;
электродвигатель с натяжным устройством;
шкаф электрооборудования;
светильник;
защита рабочей зоны.

На СТД-120М предусмотрено крепление патрубка воздушной системы удаления древесной пыли и стружек, которую пользователи должны приобретать отдельно.

Фронтальная бабка агрегата

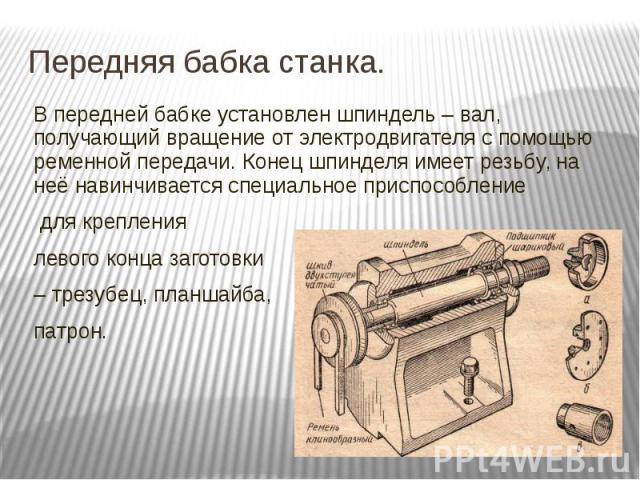

Передняя бабка СТД-120М состоит из двух основных компонентов: чугунного корпуса и выполненного в форме фасонного вала шпинделя, который вращается на двух радиальных подшипниках. На левом конце шпинделя крепится приводной шкив, а на правом — различные приспособления для зажима заготовки во время ее обработки. Его главное конструктивное отличие от предыдущих кировских моделей состоит в том, что шкив расположен снаружи корпуса бабки, не между опор.

Задний элемент

В состав задней бабки токарного станка СТД-120М входят: корпус, пиноль, механизм ее подачи и фиксирующие устройства. Она установлена на правом конце направляющих, может передвигаться по ним вручную и крепиться в нужном месте с помощью болта. Пиноль выдвигается вперед посредством вращения маховичка, расположенного на ее задней части, и фиксируются в требуемой позиции с помощью зажимного рычага.

Основные и съемные приспособления

В стандартную поставку токарного станка по дереву СТД-120М входят только основные приспособления, используемые при обработке самых распространенных заготовок: два подручника (малый и большой), центр задний, планшайба, корпус с трехзубой вилкой и патрон. Остальные виды приспособлений и оснастки можно приобрести в профильных предприятиях, торгующих токарными принадлежностями. К ним относятся различные виды токарных патронов (самоцентрующиеся, чашечные, зубчатые, тисочные), а также корпусов и центров.

Электрооборудование и технические параметры

Электрооборудование токарного станка СТД-120М запитывается от трехфазной сети 380 В и состоит из следующих элементов:

приводной электродвигатель;
магнитный пускатель;
комплект плавких вставок;
кнопки включения и выключения;
понижающий трансформатор на 24 В;
светильник с выключателем;
выпрямительный диодный мостик;
реле включения динамического торможения;
концевой выключатель.

Комплектация токарного станка

Электромеханический привод. Этот механизм отвечает напрямую за вращение обрабатываемой заготовки из дерева. Он состоит из:

асинхронного электродвигателя с вращающимся валом;
клиновидного ремня;
двух шкивов;
рабочего блока;
защитного кожуха;
станины;
блока управления;
светильника;
шпиндельные насадки;
защитное ограждение.

Шкивы и рабочий блок

Шкив токарного станка

Один шкив зафиксирован на приводном валу, а второй на вращающей части передней бабки.

Благодаря этому узлу можно изменять скорость работы станка путём перебрасывания ремня с одной канавки шкива в другую.

Рабочий блок. Это узел, который состоит из двух бабок, держателя для фиксации и ровного движения режущего или абразивного инструмента, размещен в продольном направлении относительно заготовки.

Назначение кожуха и необходимость в литой станине

Кожух защитный со смотровым отверстием. Он закрывает рабочую область с целью минимизировать травматизм. Смотровое отверстие предназначено для того, чтобы работающий на станке столяр, мог видеть обрабатываемое дерево.

Литая станина с опорой. Эта часть станка предназначена для повышения устойчивости станка. Для снижения уровня вибрации во время точения, станина устанавливается на деревянном столе или верстаке. На ней расположены все рабочие элементы станка.

Блок управления и дополнительные элементы

Блок управления. Этот узел станка предназначен для управления агрегатом. Блок управления или кнопочный узел размещён на передней бабке.

Местное освещение рабочей зоны. Светильник размещён на корпусе СТД 120М.

Набор шпиндельных насадок. Эти запчасти необходимы для фиксации на станке заготовок различной длины и диаметра. Одной из этих насадок является прижимная вилка-патрон для фиксирования и установки коротких деталей из дерева, другой – планшайба для длинных деревянных заготовок.

Защитное ограждение. Конструктивный элемент, закрывающий движущие элементы электромеханического привода. Он оборудован электрической блокировкой открывания люка корпуса привода с целью предотвращения попадания пальцев к движущимся в процессе работы ремню и шкивам, а также автоматической остановкой двигателя при попытке открытия люка на корпусе.

Достоинства и недостатки

К преимуществам можно отнести следующие характеристики:

мобильность;
долговечность узлов и деталей;
совершенная система безопасности;
наличие всех приспособлений, необходимых для прохождения полного курса по работе на токарном станке.

Эта установка подходит для учёбы, профессионалы же в основном её не используют, т.к.:

установленный трёхфазный двигатель затрудняет подключение в помещениях, где проведена бытовая электросеть;
максимальная длина обрабатываемой детали составляет 500 мм, это сильно ограничивает возможности агрегата;
двухскоростной режим не позволяет выполнять ряд высокоточных работ.

Описание и назначение

СТД (Станок Токарный по Дереву) 120м применяется для придания заготовкам из дерева формы тела вращения. Присутствует примитивный механизм регулировки вращательного момента и скорости вращения вала, что упрощает проведение черновой и чистовой обработки за одну установку детали. Наличие светильника местного освещения позволяет расположить станок в слабоосвещенных местах помещения вне зависимости от наличия окон или потолочных ламп. Минимальная комплектация и отсутствие сложных механизмов управления позволяют сконцентрировать внимание на процессе резания. Слабый электродвигатель обуславливает низкие динамические показатели, при этом делая управление станком менее опасным для начинающих токарей на школьных занятиях по ручному труду.

СОВЕТ: Постоянно следите за отсутствием свисающих частей одежды. Несмотря на маломощный двигатель, энергии вращающейся заготовки достаточно для травмирования оператора в случае зацепа детали частью одежды. Риск зацепа при работе с деревом выше чем с металлом из-за большей шероховатости поверхности.

Агрегат повсеместно используется как школьный станок для обучения азам токарной обработки в специализированных учебных заведениях, а также в мелком производстве. Отсутствие точных систем подач, простая схема управления двигателем и массивная станина обеспечивают длительный срок службы и высокую ремонтопригодность станка.

Описание

Этот токарный станок может выполнять следующие функции:

Порезку.
Точение.
Сверлильные работы.
Создание канавок.
Обработку торцов заготовок.

Чистовые работы на данном станке выполняют на высоких скоростях, при помощи токарных резцов или других инструментов абразивного типа. Заготовки можно обрабатывать и в черновом режиме. Для этого следует переключить аппарат на низкие обороты и задействовать полукруглую стамеску. Более детально о дополнительных функциях станка можно узнать из его паспорта.

Кроме перечисленных выше характеристик, данный агрегат обладает и другими особенностями, которые обусловливают специфику его применения:

Станок оснащен местным освещение, которое значительно ускоряет работу и делает ее более безопасной.
Удобность в использовании кнопочного блока была достигнута благодаря его размещению на передней бабке.
Для устранения производственных отходов конструкцией станка предвидена возможность установки пылеотсасывающего блока. Примечательно, что один такой блок можно устанавливать сразу на два аппарата.
Станок оснащен защитным ограждением со специальным окном для наблюдения за рабочей зоной станка. Окно сделано из эластичного прозрачного пластика. Благодаря такому решению удалось защитить большую часть тела оператора.
Интенсивность вращения обрабатываемой детали можно менять посредством переброски ремня по разным ручьям вала. Стоит отметить, что блок, в котором осуществляется переброска, защищен от проникновения во время работы мотора.

Благодаря простоте в использовании и высокому уровню безопасности данный аппарат отлично подходит для обучения начинающих столяров. С другой стороны, эти характеристики никак не мешают использовать станок на небольших предприятиях и в домашних мастерских.

На рисунке изображены особенности строения аппарата.

Электромотор.
Кнопка-выключатель.
Передача.
Шпиндель. Узел выполнен из стали в форме вала. На правой стороне шпинделя сделана резьба для установки патрона и других приспособлений, а на левой – установлен приводной шкив с двумя ступенями, который приводится в движение через клиноременную передачу от электромотора. Управление шпинделем осуществляется с панели передней бабки.
Бабка передняя. Корпус данного узла сделан из чугуна с расточкой под два подшипника радиально-сферического типа. Передняя бабка выполняет функцию крепления обрабатываемой детали и передает ей вращательное движение.
Кнопочная система. Данный узел станка позволяет оператору управлять его работой. Как видно на рисунке, кнопочный блок установлен на передней бабке.
Местное освещение.
Корпус.
Подручник.
Экран защитный. Значительно снижает риск получения травмы во время работы с устройством. В то же время благодаря смотровому окну оператор наблюдает за рабочей зоной и хорошо видит, как следует обрабатывать деталь.
Ручка для фиксации.
Ограждение. Данное защитное приспособление закрывает механический узел электромеханического привода. Система оснащена автоматической блокировкой отодвигания крышки во время работы, чтобы не допустить попадания пальцев оператора в механизмы привода. Если попытаться открыть крышку во время работы станка, то электромотор мгновенно остановится.
Бабка задняя.
Маховик.
Станина. Узел изготовлен методом литья с применением элементов опоры, что существенно повышает надежность и срок эксплуатации устройства. Станина устанавливается на основе и плотно крепится к ней. В противном случае точность обработки заготовок будет существенно снижена из-за вибраций во время работы.
Опора.
Фиксирующая гайка.
Пиноль.
Центр.
Ручка тормоза.
Каретка.
Гайка двухрожкового типа.
Платформа деревянная.
Бруски-опоры.
Щель для производственных отходов.

Электрическое оборудование станка рассчитано на работу от трехфазной сети с током переменного типа и напряжением 380 В. Для нормальной работы автономного освещения станка, в узле управления аппаратом установлен специальный трансформатор, который преобразует напряжение в соотношении 380/24.

Мотор у станка асинхронного типа, а управление его работой осуществляется с панели на передней бабке. Подключать станок к сети и налаживать его работу должен опытный мастер, только после этого следует приступать к эксплуатации станка в обычном режиме.

Технические параметры оборудования

Конструкция станка

Прежде чем приступать к работе на станке СТД-120 следует ознакомиться с его техническими и эксплуатационными характеристиками. Для подключения оборудования понадобится линия электропередач 380 В. Мощность силовой установки составляет 0,4 кВт.

Марка установленного электродвигателя – АОЛ 21-2. В случае поломки он может быть заменен на аналогичный. Важно, чтобы помимо мощности и частоты вращения (2800 об/мин) совпадал диаметр вала для установки передаточных ручьев.

Также необходимо ознакомиться с устройством и характеристиками передачи привода:

тип – клиноременной;
приводной ремень марки Это обозначение взято из ГОСТ 1284-68;
два ручья в конструкции шкивов;
максимальное число скоростей составляет 2;
номинальная частота оборотов шпинделя может быть от 1100 до 2150 об/мин;

На станке СТД -120 можно обрабатывать деревянные заготовки с длиной до 450 мм. При этом диаметр не должен превышать 190 мм.

Немаловажным моментом являются габаритные размеры токарного оборудования. Они составляют 125*57,5*55 см при массе 100 кг. Для нормальной работы станок необходимо установить на основание-платформу. Оно предназначено не только для выравнивания уровня, но и будет гасить колебания, которые неизбежно появятся во время работы.

При выборе заготовки следует учитывать расстояние между центрами, которое равно 50 см. Их высота 12 см.

Стд 120 м токарный станок по дереву

Токарный станок по дереву СТД 120м: характеристики, схемы Токарный

Настольный токарный станок СТД-120м по дереву. Создан для использования в школьных мастерских. Технические характеристики, назначение и эксплуатация.

От первого станка этого семейства ТСД-120 он отличается отсутствием долбежного приспособления, которое располагалось на левом торце передней бабки, а от своего прямого предшественника СТД-120 — конструкцией опоры приводного шкива. Кировские учебные токарные станки практически в неизменном виде выпускаются уже более пятидесяти лет. Но теперь уже не заводом «Физприбор», который обанкротился и был ликвидирован в 2012 году, а частным ООО, продолжающим их производство на заводских мощностях.

Технические характеристики

высота межцентровой оси — 120 мм;
межцентровое расстояние — 500 мм;
размеры зоны обработки (длина × макс. диаметр, мм) — 450 × 190;
габариты (д×ш×в) — 125 ×5 × 55 см;
масса без подставки — 100 кг.

На СТД-120М применяется двигатель мощностью 400 Вт, который развивает скорость до 2300 об/мин.

Назначение и рекомендации по эксплуатации

Поскольку СТД-120М предназначался для использования несовершеннолетними, в его документации очень подробно расписаны указания по охране труда и безопасности при выполнении токарных работ.

Комплектация

Токарный станок СТД-120М имеет традиционную компоновку и включает следующие узлы и механизмов:

передняя и задняя бабки;
подручник;
электродвигатель с натяжным устройством;
шкаф электрооборудования;
светильник;
защита рабочей зоны.

Фронтальная бабка агрегата

Задний элемент

Основные и съемные приспособления

Электрооборудование и технические параметры

приводной электродвигатель;
магнитный пускатель;
комплект плавких вставок;
кнопки включения и выключения;
понижающий трансформатор на 24 В;
светильник с выключателем;
выпрямительный диодный мостик;
реле включения динамического торможения;
концевой выключатель.

Включение СТД-120М осуществляется кнопкой «Пуск», а выключение — кнопкой «Стоп», размыкающей цепь питания электродвигателя. Одновременно с этим происходит включение системы динамического торможения главного привода: включается реле и замыкается цепь, подающая напряжение на диодный мостик, от которого постоянный ток поступает на обмотку статора. Это сделано для того, чтобы ускорить остановку вращения детали и таким образом избежать травмирования рук станочника.

После установке станка его нельзя включать до того, как будет подсоединена линия заземления. Болт для подключения заземляющего провода находится на боковой стенке электрошкафа. Напряжение 24 В подается в цепь освещение рабочей зоны станка от вторичной обмотки трансформатора, первичная обмотка которого включается контактами кнопки «Пуск» и запитывается напряжением 220 В.

На ограждении ременной передачи смонтирован концевой выключатель, размыкающий цепь питания электродвигателя при ее снятии во время работы станка. Все электрооборудование СТД-160М, кроме кнопок включения и выключения, светильника и концевого выключателя, смонтировано в электрошкафу, который расположен на его задней части.

Кинематическая схема

Электрическая схема

Машина токарного станка

3 осей токарного станка Cnc деревянная автоматическая деревянная для поворачивать древесины

Трехосный токарный станок с ЧПУ для токарной обработки древесины

Применение трехосевого токарного станка с ЧПУ по дереву для токарной обработки древесины:
3-осевой токарный станок с тремя осями вращения, который может одновременно поворачивать 3 куска деревянных столбов с максимальным диаметром 120 мм и длиной 1500 мм. 3-х осевую длину токарного станка можно настроить до 2000 мм, 2500 мм или 3000 мм.

3-осевой токарный станок по дереву Станок применяется для изготовления деревянных чашек, деревянных чаш, трубчатых профилей и ремесленных изделий из дерева, цилиндрических заготовок, лестничных колонн, римских колонн, общих колонн, ножек стола или стула, умывальника, деревянной вазы, деревянных столов, бейсбольных бит , деревянная мебель для автомобилей, колонны для детских кроватей и т.

д. 3 Токарно-карусельный токарный станок Axis может быть оснащен шпинделями с функцией резьбы, прорезания канавок, полостей на деревянной полосе.

Технические параметры трехосевого токарного станка с ЧПУ для токарной обработки древесины:

Описание	Параметры
Модель	WS-L1512 Трехосный токарный станок с ЧПУ
Рабочая зона	1500мм (длина) * 120мм (диаметр)
Всего машины	Стабильная и низкая инерция
шпиндельный двигатель	Шаговый двигатель
Инверторный двигатель	3.7KW ЛУЧШИЙ инвертор
Питающие части	Комбинированные высококачественные направляющие с точным винтовым приводом, эффективная ошибка управления
Рабочая скорость	5X60см Стандартная лестничная колонна 40s / шт.
Блок питания	AC380v 50 / 60hZ
Резак	2 белых стальных лезвия (18x18x200 мм), 2 импортных корейских лезвия из сплава
Вспомогательное оборудование и программное обеспечение	Токарный центр с ножом (5 см из дерева, 6 см из дерева) с ручным растяжением хвостового штифта в сочетании с пневматическим, удобным и гибким, интеллектуальным рабочим столом с интеллектуальной защитой (система аварийной сигнализации) для предотвращения столкновения.
Система управления	Оригинальная система управления DSP
Программное обеспечение поддерживается	TYPE3 / ARTCAM / UCANCAM / CAXA / MASTERCAM / Код выхода другого программного обеспечения

Особенности трехосевого токарного станка с ЧПУ по дереву:

Большой крутящий момент шагового двигателя и привод Yako гарантируют высокую скорость вращения дерева.

2. Система привода: высококачественные квадратные рельсы из Тайваня Hiwin и точный шариковый винт TBI, которые могут эффективно контролировать линейную погрешность.

3. Лучший производитель: токарный станок по дереву использует систему регулирования скорости преобразования частоты, которая может регулировать скорость вращения в любое время, чтобы решить проблему вибрации материалов.

4. Операционная система: токарный станок по дереву оснащен контроллером DSP, прост в эксплуатации, легок в обучении.

5.Шпиндели являются дополнительными, токарный станок для токарной обработки древесины может быть оснащен одним шпинделем, двойным шпинделем или 3 шпинделями, один шпиндель может быть приспособлен с патроном для чаши, токарной обработки.

Рабочие образцы

Информация о компании

«Качество, марка, честность, победа на рынке» – это КУЛЬТУРА КОМПАНИИ!

Добро пожаловать на наш завод для проверки в любое время.
Весь процесс производства визуального станка
Профессиональная многоязычная команда продаж
Бесплатная обучающая команда на заводе, чтобы гарантировать, что каждый клиент умело управляет машиной
Профессиональный инженер послепродажного обслуживания
Гарантийный срок 2 года.

Токарный станок с ЧПУ Деревообрабатывающая мастерская 1	Токарный станок с ЧПУ 2

Основные детали машины

Упаковка и доставка

Довольно осторожный и профессиональный способ упаковки для защиты машины.
1. Пленка. Нанесите полиэтиленовую пленку на машину и некоторые запасные части, затем наклейте пузырчатую пленку на машину.

2. Деревянный футляр без фумигации со стальной трубчатой опорой на деревянной крышке.Влагостойкая бумага над деревянной тарелкой.
Этот вид упаковки может очень хорошо защитить машину от пыли и влаги и т. Д.

Многофункциональный токарный станок по дереву с ЧПУ / Деревообрабатывающий станок с ЧПУ / Автоматический токарный станок по дереву

Yangzhou Triple Harvest Power Tools Limited (THM) – один из ведущих производителей в Китае, специализирующийся на производстве настольных электроинструментов,

например, станок для резки плитки, деревообрабатывающий станок, металлообрабатывающий станок, а также дровокол и пиловочник.

Основанная в 2002 году, THM достигла значительного роста за последние десять лет. Теперь у THM есть две производственные базы: Yangzhou Triple Harvest Power Tools Limited

и Yangzhou Golden Harvest Machinery Limited, а общий оборот в прошлом году достиг 50 миллионов долларов США.В настоящее время в компании работает более 800 сотрудников,

около 180 технических инженеров. У нас есть широкий спектр мирового рынка, таких как Средний Восток, Северная Америка, Европа и так далее. Наша цель – клиент,

Гарантия качества – наша душа. Будем рады сотрудничать друг с другом завтра.

Выставка

Мы посещаем многие выставки, такие как Кантонская ярмарка, Международная выставка оборудования в Кёльне, Лас-Вегас Аппаратная выставка и т. Д.

Мастерская

Как производственное предприятие, мы рассматриваем новые разработки продукта и разработки на рынке В качестве нашей ключевой задачи каждый год мы разрабатывали более 40-50 видов новых продуктов и добавляли их в нашу серию продуктов

, чтобы удовлетворить требования наших клиентов и рынка, и мы не только обновляем функции наших продуктов, но и новый и привлекательный внешний вид нашей продукции.

Мы заботимся обо всем, что делаем: контроль затрат, своевременная доставка, хорошее качество нашей продукции и своевременное обслуживание наших клиентов.

Мы гордимся тем, что поставляем клиентам надежные, безопасные, долговечные и точные продукты, и благодарим вас за интерес к нашим продуктам. Мы хотим, чтобы это стало началом нашего долгосрочного партнерства.

Награды и сертификаты

Наши продукты имеют множество сертификатов, таких как GS, CE, EMC, CSA ….

Наша компания также получила много наград за последние десять лет, например,

л КИТАЙСКИЙ ИНДУСТРИИ ЭЛЕКТРОИНСТРУМЕНТ ТОП ДЕСЯТЬ ИННОВАЦИОННЫХ БРЕНДОВ

л ОДИН ИЗ ВЫДАЮЩИХСЯ ЧАСТНЫХ ПРЕДПРИЯТИЙ В ПРОВИНЦИИ

Л ПЕРВЫЙ СКОРОСТЬ ЭНЕРГЕТИЧЕСКИЕ ПРЕДПРИЯТИЯ В ПРОВИНЦИИ ЦЗЯНСУ

Л ЯНЧЖОУ ЭКСПОРТ БРЕНДА

Л ЦЗЯНСУСКАЯ КОМИССИЯ ПО ПРОДВИЖЕНИЮ СТРАНЫ ЗНАМЕНИТОГО БРЕНДА

Удобный конус отверстия шпинделя, метрическая 120 / т. № 5 Токарный станок Cw6180

$ 20000.00 – 33 000 долларов США / Устанавливать | 1 компл. (Минимальный заказ)

Макс.Диаметр качания (мм):: 800мм

отверстие шпинделя:: 104мм

Время выполнения:

Количество (Наборы)	1 – 2	> 2
Est.Время (дни)	50	Торг

Персонализация:: Индивидуальный логотип (Мин.Заказ: 1 комплект)

Ткацкий станок что это
Станок токарный по дереву с копиром
Резьбонакатная головка для токарного станка
Таблица агрессивности бритвенных станков
Прямолинейный станок фацетный
Гравировальные станки миртелс
Станок 1м63 технические характеристики
Для лазерного станка программа
Механический станок для скрепления багета
Станок по переработке шин в крошку
Бритвенный станок джилет

NIKKOR Z 24–120 мм f/4 S

Универсальная точность.

NIKKOR Z 24–120 мм f/4 S

Варианты продукта Варианты продукта Варианты продукта

Основной диапазон увеличения. Превосходное качество изображения.

Переходите от 24-миллиметрового широкоугольного изображения к 120-миллиметровому телеобъективу крупным планом и ко всему промежуточному с потрясающим качеством изображения. NIKKOR Z 24-120 мм f/4 S сочетает в себе универсальный диапазон зумирования, а также премиальную оптику S-Line, постоянную диафрагму f/4, малую фокусировку, надежную защиту от непогоды и превосходное разрешение — и все это в компактном, удобном для путешествий – дружественный пакет.

S-Line Premium Optics
5x Zoom 24mm-120mm
F/4 Constant Aperture
1,15 фута. Close Focusing
630G Light Wise
FX & DX CAMERA

. Буквально.

Объектив NIKKOR Z 24–120 мм f/4 S имеет обозначение S-Line, предназначенное для объективов премиум-класса NIKKOR Z с самой современной оптикой, превосходным разрешением, красивым боке, надежной защитой от атмосферных воздействий и точным дизайном.

Универсальность. Как ты.

Снимайте все: от пейзажей, архитектуры и интерьеров до откровенных фотографий, портретов, интервью и крупных планов. Если вам нужно выбрать только один объектив для съемки, мероприятия или путешествия, NIKKOR Z 24-120 мм f/4 S должен быть первым в вашем списке.

Постоянная диафрагма f/4.

Один раз установите диафрагму и выдержку, затем масштабируйте и меняйте кадр, не влияя на экспозицию. Получите последовательное, красивое изображение на любом расстоянии, особенно полезное для масштабирования во время записи видео.

Использовать подсветку.

Нанокристаллическое покрытие сводит к минимуму отражения, вызывающие блики и ореолы объектива, что позволяет получать исключительно четкие и контрастные изображения даже при съемке под прямыми солнечными лучами.

Легкий автофокус.

Автофокус разделен между двумя высокоскоростными, сверхтихими шаговыми двигателями STM, работающими синхронно. Дизайн обеспечивает захватывающую фокусировку с близкого расстояния, резкость от края до края и практически полное отсутствие цветового размытия или «дышащего» фокуса.

Близкая фокусировка в стиле макросъемки.

Если вы хотите показать мельчайшие детали, подойдите к объекту на расстояние 1,15 фута и по-прежнему увеличивайте масштаб до 120 мм. Снимайте с комфортом интерьеры, еду, снимки через плечо, обучающие видеоролики и многое другое.

Отлично подходит для видео.

Благодаря универсальному диапазону зума, постоянной диафрагме f/4, бесшумной фокусировке, подавлению дыхания при фокусировке и плавной регулировке диафрагмы объектив NIKKOR Z 24–120 мм f/4 S является рабочей лошадкой для видеосъемки.

Блестящий. По дизайну.

Точная настройка. Кольцо ручной фокусировки.

Тонкая настройка. Кольцо ручной фокусировки.

Сделайте это своим. Кольцо управления.

Знак отличия. Значок S-Line.

Всегда готов. Кнопка быстрого доступа.

Жесткий. Премиальная погодная герметизация.

Тонкая настройка. Кольцо ручной фокусировки.

Предназначен для одной важной функции: дает вам тактильный, точный контроль фокусировки, когда вы этого хотите.

Технология

ЖК-дисплеи, видео- и фотогалереи предназначены только для иллюстрации.

Технические характеристики

Тип байонета
Байонет Nikon Z
Диапазон фокусных расстояний
24 90 –
2
014
Соотношение Zoom
Максимальная апертура
Минимальная апертура
формат
Максимальный угол вида (DX-Format)
4
Maximum Overse of Piews (DX-FORMAT)
4
MAXIRUL PISES (DX-FORMAT)
4
МАКСМУМНАЯ КОЛЛЕКТА (DX-FORMAT)
4
. обзора (FX-формат)
84° – 20°20′
Maximum Reproduction Ratio
Lens Elements
Lens Groups
Diaphragm Blades
9
(Rounded diaphragm opening)
ARNEO Coat
Nano Crystal Coat
Элементы из стекла ED
Aspherical Elements
Aspherical Extra-low Dispersion Glass Elements
Fluorine Coat
Autofocus
AF Actuator
2 STM (stepping motor)
Internal Focusing
Minimum Focus Distance
1. 15 ft (0.35m) from focal plane at all zoom positions
Focus Mode
Auto/Manual
Filter Size
77mm
(P = 0.75 mm)
Подходит для фильтра типа
Ввинчиваемый
Прибл. Размеры (диаметр x длина)
3,4 дюйма
(84 мм)
x 4,7 дюйма
(118 мм)
Расстояние до конца объектива от монтажного фланца объектива камеры
На основании рекомендаций CIPA

22,2 унции.

(630 г)

В соответствии с рекомендациями CIPA

Тип объектива

Полный список технических характеристик см. в руководстве по продукту.

Принадлежности

Узнайте больше о прилагаемой защелкивающейся передней крышке объектива LC-77B 77 мм
16,95 $
Что-то пошло не так. Пожалуйста, повторите попытку через несколько минут.
Узнайте больше о прилагаемой задней крышке объектива LF-N1
4,50 $
Что-то пошло не так. Пожалуйста, повторите попытку через несколько минут.
Подробнее о входящей в комплект бленде объектива HB-102
36,95 $
Что-то пошло не так. Пожалуйста, повторите попытку через несколько минут.
Подробнее о прилагаемом футляре для объектива CL-C2
22,95 $
Что-то пошло не так. Пожалуйста, повторите попытку через несколько минут.
Узнайте больше о 77-мм фильтре Soft Focus
$159.00
Что-то пошло не так. Пожалуйста, повторите попытку через несколько минут.
Узнайте больше о 77-мм круговом поляризаторе II
210,00 $
Что-то пошло не так. Пожалуйста, повторите попытку через несколько минут.
Узнайте больше о 77-мм фильтре NC
147,00 $
Что-то пошло не так. Пожалуйста, повторите попытку через несколько минут.

Рейтинги и обзоры

Форум по продуктам

Полный привод 120 м | Peterson Cat

Автогрейдеры серии M

Запросить предложение Полноприводное навесное оборудование 120M Новый и подержанный инвентарь

Двигатель

Базовая мощность (1-я передача) — нетто

138,00 мм вод. ст.

103,00 кг/мм

Модель двигателя

Cat C6.6 ACERT™

Диаметр отверстия

50002 4.13 в

105,00 мм

ход

5.00 в

127,00 мм

Скорость при номинальной мощности

2000 об/ мин

. MM

Выбросы

US EPA Tier 3/EU Стадия IIIA эквивалент

Максимальный крутящий момент – AWD на

710,00 фунтов/фут

963.00 N · M

Повышение крутя0002 103-136 кВт (138-182 л.с.)

VHP Plus

Понижение высоты

11500,00 футов

3505,00 м

Стандарт – Скорость вентилятора – максимум

1150 об / мин

Стандартная скорость – Минимум

600 об / мин

Высокая способность окружающей среды

122,00 ° F

High Ampure

9000 9000 9000

9000 9000

Weights

Operating Weight – Typically Equipped

40565.00 lb

18400.00 null

Moldboard

Blade Width

12.00 ft

3.70 m

Moldboard – Height

24.00 in

610.00 mm

Arc Radius

16.30 в

413,00 мм

Зазор в горле

5,20 в

134,00 мм

Молдора – ширина

12,00 FT

3,70 М

рамки

Круг – Диаметр

60,20 в

1530,00 мм

Drawgar – Высота

6,00 в

152,00 мм

11,00 дюймов

280,00 мм

Конструкция передней рамы — ширина

10,00 дюймов

255,00 мм

Передняя ось — наклон передних колес, левая/правая ось — общее

005

Диапазон лезвий

Circle Centreshift – справа

25,80 в

656,00 мм

Circle Centershift – слева

25,80 в

656,00 мм

. – Влево

20,10 дюйма

510,00 мм

Диапазон наклона отвала – Вперед

Диапазон наклона отвала – Назад

Максимальный вылет плеча за пределы шин – Вправо

75,00 В

1905,00 мм

Максимальный дотягавшийся до плечевого доля вне шин – слева

68,60 в

1742,00 мм

Максимум над землей

16,80 в

427,00 мм

40002 16,80.

720,00 мм

Вес

Полная масса автомобиля – База: Всего

35783,00 фунтов

16231,00 кг

Полная масса автомобиля – База: Передний мост 3,0 0 0 90 90

5

4220,00 кг

Вес валового автомобиля – Основание: задняя ось

26479,00 фунтов

12011,00 кг

Вес валового автомобиля – максимум: общая

48601,00 фунт

22045,00 кг

Gross Grobs –makemle

Gross Craish –makemle

15077,00 фунтов

6839,00 кг

Полная масса автомобиля – максимальная: задний мост

33523,00 фунтов

15206,00 кг

Полная масса автомобиля: 9 00002 40565,00 фунтов

18400,00 кг

Валовый вес автомобиля – обычно оборудован: передняя ось

11221,00 фунтов

5090,00 кг

. Стандартная скорость вентилятора – максимальная

1150 об/мин

Стандартная скорость вентилятора – минимальная

600 об/мин

Примечание

Максимальный крутящий момент (VHP Plus) измерен при 1400 об/мин.

Примечание

Полезная мощность проверена в соответствии со стандартами ISO 9249, SAE J1349 и EEC 80/1269, действующими на момент изготовления.

Примечание

Заявленная полезная мощность представляет собой мощность, доступную при номинальной скорости 2000 об/мин, измеренную на маховике, когда двигатель оснащен вентилятором, работающим на минимальной скорости, воздухоочистителем, глушителем и генератором переменного тока.

Примечание

Мощность согласно ISO 14396: Номинальная скорость = 2000 об/мин; VHP Plus = 175 кВт (234 л.с.)

Примечание

Снижение мощности двигателя не требуется до высоты 3048 м (10 000 футов).

Модель двигателя

CAT C6.6 Acert ™

BORE

4.13 В

105,00 мм

HOLK

5,00 в

127,00 мм

EPA EPA TIER 3/EU IIIAIAI IIIAI IIIAIM5

EPA TIER 3/EU IIAIMAIIAI IIIAIIAIAI IIIAIIAI IIIAIIAI IIIAIIAI IIIAIIMAI IIIMAI IIIAIFIENT

Высокая температура окружающей среды — скорость вентилятора — максимальная

1650 об/мин

Высокая температура окружающей среды — скорость вентилятора — минимальная

600 об/мин

Серия VHP Plus — полезная

103–136 кВт (138–182 л. с.)

VHP Plus Range – Net – Metric

103-136 kW (140-185 hp)

Displacement

403.00 in³

6.60 l

Number of Cylinders

Derating Altitude

11500.00 ft

3505.00 m

High – Возможности окружающей среды

122,00 ° F

50,00 ° C

Рама

Передняя ось – наклонный колесо – слева/справа

.0005

Moldboard – ширина

12,00 футов

3,70 м

Вес

Вес валового автомобиля – основа – передняя ось

9303.00 фунтов

4220,00 NULL

Gross The Weigh 12011.00 null

Полная масса автомобиля — базовая — общая

35783,00 фунтов

16231.00 null

Полная масса автомобиля — максимальная — передний мост

15077,00 5 фунтов.00 NULL

Валовый вес автомобиля – Максимум – Задняя ось

33523,00 фунтов

15206,00 NULL

Вес валового автомобиля – максимум – общая

48601,00 фунт

22045. 00 NULL

Gross Arab.

11221,00 lb

5090,00 null

Полная масса автомобиля — обычное оборудование — задний мост

29343,00 lb

13310,00 null

Полная масса автомобиля — обычное оборудование — полный автомобиль0005

40565,00 фунтов

18400,00 ноль

Двигатель

Примечание (1)

Максимальный крутящий момент (VHP Plus), измеренный при 1400 об/мин.

Примечание (2)

Примечание (3)

Примечание (4)

Мощность согласно ISO 14396: Номинальная скорость = 2000 об/мин; VHP Plus = 175 кВт (234 л. с.)

Примечание (5)

Снижение номинальных характеристик двигателя не требуется до высоты 3048 м (10 000 футов).

Особенности

Производительность

Опция «Программируемое автоматическое переключение» упрощает работу, позволяя запрограммировать трансмиссию на переключение в оптимальных точках в соответствии с применением.
Промежуточный вал Power Shift Трансмиссия соответствует двигателю, обеспечивая максимальную мощность на грунт.
Электронное управление дроссельной заслонкой помогает повысить производительность, обеспечивая оптимальное соответствие мощности и крутящего момента требованиям применения.

Эффективность

Большой угол наклона отвала, оптимизированная кривизна отвала и большой зазор в горловине позволяют материалу более свободно катиться вдоль отвала, повышая эффективность.
Вентилятор с гидравлическим приводом автоматически регулирует скорость в соответствии с потребностями в охлаждении, что приводит к увеличению мощности на землю и повышению эффективности использования топлива.
Отключение двигателя на холостом ходу доступно для остановки двигателя по истечении заданного периода времени для экономии топлива и снижения выбросов.

Простота эксплуатации

Выбираемые режимы подъема отвала — Точный, Нормальный или Грубый — позволяют выбрать режим модуляции подъема отвала, который наилучшим образом соответствует вашему применению или стилю работы.
Джойстики управления с блоками управления с электронной регулировкой сокращают количество движений кистей и предплечий на 78 %, помогая снизить утомляемость оператора.
Левый джойстик управляет рулевым управлением, артикуляцией, возвратом в центральное положение, наклоном колес, выбором передачи, подъемным цилиндром левого отвала и плавающим режимом.
Правый джойстик управляет функциями дышла, круга и отвала, а также электронным управлением дроссельной заслонкой и ручной блокировкой/разблокировкой дифференциала.
Сочленение Возврат в центр автоматически возвращает машину в прямое положение рамы под любым углом одним нажатием кнопки.

Безопасность

Наклонные двери кабины, конусообразный кожух двигателя и наклонное заднее стекло улучшают обзор.
Дополнительная камера заднего вида улучшает обзор задней части машины.

Удобство технического обслуживания

Удобный доступ сверху круга к запатентованным регулируемым сверху сменным полоскам и вставкам позволяет легко добавлять или заменять их.
Система удержания отвала без прокладок использует вертикальные и горизонтальные регулировочные винты, чтобы удерживать сменные накладки отвала на одном уровне для уменьшения вибрации отвала и точного управления отвалом.

Comfort

Блоки управления можно регулировать с помощью электроники, что позволяет легко установить идеальное рабочее положение.
Стандартное подвесное сиденье Cat серии Comfort полностью регулируется.
Мощная система отопления, вентиляции и кондиционирования воздуха (HVAC) осушает и создает избыточное давление в кабине, защищая от пыли и помогая поддерживать чистоту окон.

Технология

Shuttle Shift обеспечивает плавное и быстрое переключение направлений без необходимости манипулировать дроссельной заслонкой или педалью толчкового хода.
Cat Product Link™ помогает управлять вашим оборудованием с помощью возможностей удаленного мониторинга.
Дополнительный устойчивый отвал повышает точность профилирования за счет снижения частоты вращения двигателя с 15-процентным интервалом при обнаружении раскачивания машины, а затем систематического увеличения оборотов двигателя при стабилизации грейдера.
Опциональная автоматическая артикуляция позволяет автоматически выполнять артикуляцию при управлении в ограниченном пространстве или на поворотах, препятствиях и поворотах.
Дополнительная функция Cat GRADE с поперечным уклоном помогает поддерживать желаемый поперечный уклон за счет автоматического управления одной стороной отвала.
Дополнительное оборудование Cat AccuGrade™ использует технологии позиционирования и навигации, датчики машины и автоматическое управление отвалом, что позволяет выполнять профилирование быстрее, проще и эффективнее.
