Стд 120м – Токарный станок СТД 120М по дереву

alexxlab | 04.03.2020 | 0 | Разное

Содержание

Токарный станок по дереву СТД 120м: характеристики, схемы

Токарный

Настольный токарный станок СТД-120м по дереву. Создан для использования в школьных мастерских. Технические характеристики, назначение и эксплуатация.

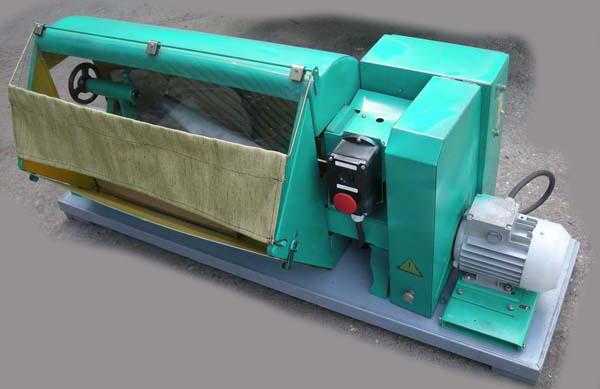

Токарный станок СТД-120М по дереву является последней модификацией линейки учебного токарного оборудования, выпускавшегося в советские времена на кировском предприятием «Завод №2 “Физприбор” им. А.В. Луначарского», подчиненного Министерству просвещения РСФСР.

От первого станка этого семейства ТСД-120 он отличается отсутствием долбежного приспособления, которое располагалось на левом торце передней бабки, а от своего прямого предшественника СТД-120 — конструкцией опоры приводного шкива. Кировские учебные токарные станки практически в неизменном виде выпускаются уже более пятидесяти лет. Но теперь уже не заводом «Физприбор», который обанкротился и был ликвидирован в 2012 году, а частным ООО, продолжающим их производство на заводских мощностях.

Технические характеристики

СТД-120М — это малогабаритная модель, предназначенная для токарной обработки небольших деревянных деталей со следующими техническими характеристиками:

высота межцентровой оси — 120 мм;
межцентровое расстояние — 500 мм;
размеры зоны обработки (длина × макс. диаметр, мм) — 450 × 190;
габариты (д×ш×в) — 125 ×5 × 55 см;
масса без подставки — 100 кг.

На СТД-120М применяется двигатель мощностью 400 Вт, который развивает скорость до 2300 об/мин.

Назначение и рекомендации по эксплуатации

Токарный станок СТД-120М разрабатывался и создавался для использования на школьных уроках труда и в учебных мастерских межшкольных учкомбинатов. В его паспорте прямо указано, что он предназначен для обучения учащихся средних школ основам токарной обработки изделий из древесины мягких пород с нормальной влажностью.

Поскольку СТД-120М предназначался для использования несовершеннолетними, в его документации очень подробно расписаны указания по охране труда и безопасности при выполнении токарных работ.

Конструкция СТД-120М очень проста, поэтому в его паспорте указания по эксплуатации и техническому обслуживанию не занимают много места. В большинстве своем они относятся к соблюдению правил выполнения токарных работы и содержания в порядке оборудования и рабочего пространства, а также смазке немногочисленных вращающихся элементов. Один раз в год или через пятьсот часов работы необходимо производить замену смазки подшипников шпиндельного узла. Пиноль один раз в шесть месяцев смазывается машинным маслом и как минимум один раз в год — солидолом. При возникновении биений или вибрации следует проверить и при необходимости отрегулировать осевой люфт шпинделя.

Комплектация

Токарный станок СТД-120М имеет традиционную компоновку и включает следующие узлы и механизмов:

передняя и задняя бабки;
подручник;
электродвигатель с натяжным устройством;
шкаф электрооборудования;
светильник;
защита рабочей зоны.

На СТД-120М предусмотрено крепление патрубка воздушной системы удаления древесной пыли и стружек, которую пользователи должны приобретать отдельно.

Фронтальная бабка агрегата

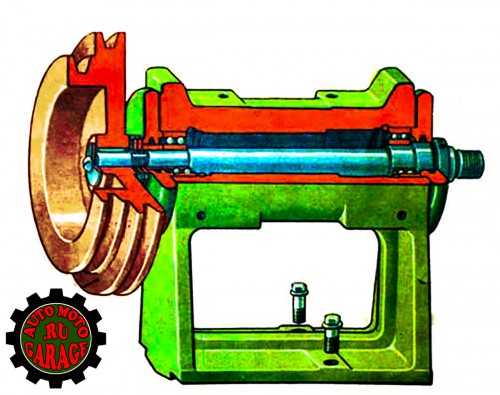

Передняя бабка СТД-120М состоит из двух основных компонентов: чугунного корпуса и выполненного в форме фасонного вала шпинделя, который вращается на двух радиальных подшипниках. На левом конце шпинделя крепится приводной шкив, а на правом — различные приспособления для зажима заготовки во время ее обработки. Его главное конструктивное отличие от предыдущих кировских моделей состоит в том, что шкив расположен снаружи корпуса бабки, не между опор.

Задний элемент

В состав задней бабки токарного станка СТД-120М входят: корпус, пиноль, механизм ее подачи и фиксирующие устройства. Она установлена на правом конце направляющих, может передвигаться по ним вручную и крепиться в нужном месте с помощью болта. Пиноль выдвигается вперед посредством вращения маховичка, расположенного на ее задней части, и фиксируются в требуемой позиции с помощью зажимного рычага.

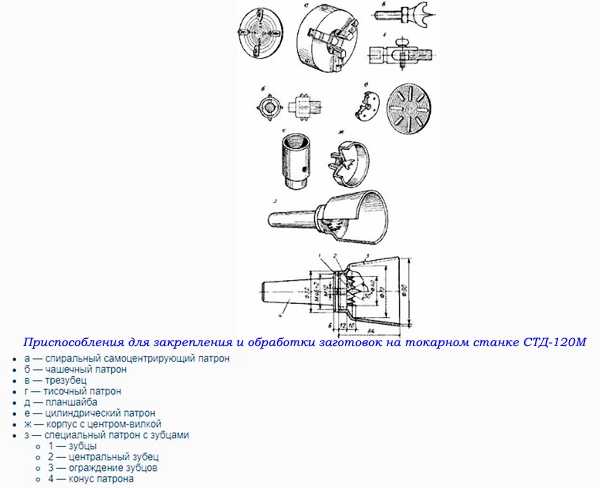

Основные и съемные приспособления

В стандартную поставку токарного станка по дереву СТД-120М входят только основные приспособления, используемые при обработке самых распространенных заготовок: два подручника (малый и большой), центр задний, планшайба, корпус с трехзубой вилкой и патрон. Остальные виды приспособлений и оснастки можно приобрести в профильных предприятиях, торгующих токарными принадлежностями. К ним относятся различные виды токарных патронов (самоцентрующиеся, чашечные, зубчатые, тисочные), а также корпусов и центров.

Электрооборудование и технические параметры

Электрооборудование токарного станка СТД-120М запитывается от трехфазной сети 380 В и состоит из следующих элементов:

приводной электродвигатель;
магнитный пускатель;
комплект плавких вставок;
кнопки включения и выключения;
понижающий трансформатор на 24 В;
светильник с выключателем;
выпрямительный диодный мостик;
реле включения динамического торможения;
концевой выключатель.

Включение СТД-120М осуществляется кнопкой «Пуск», а выключение — кнопкой «Стоп», размыкающей цепь питания электродвигателя. Одновременно с этим происходит включение системы динамического торможения главного привода: включается реле и замыкается цепь, подающая напряжение на диодный мостик, от которого постоянный ток поступает на обмотку статора. Это сделано для того, чтобы ускорить остановку вращения детали и таким образом избежать травмирования рук станочника.

После установке станка его нельзя включать до того, как будет подсоединена линия заземления. Болт для подключения заземляющего провода находится на боковой стенке электрошкафа. Напряжение 24 В подается в цепь освещение рабочей зоны станка от вторичной обмотки трансформатора, первичная обмотка которого включается контактами кнопки «Пуск» и запитывается напряжением 220 В.

На ограждении ременной передачи смонтирован концевой выключатель, размыкающий цепь питания электродвигателя при ее снятии во время работы станка. Все электрооборудование СТД-160М, кроме кнопок включения и выключения, светильника и концевого выключателя, смонтировано в электрошкафу, который расположен на его задней части.

Кинематическая схема

Электрическая схема

vseochpu.ru

Описание станка СТД120М – ИП Кузнецов

Токарный станок по дереву, пользующийся большим спросом как с целью оснащения
производственных мастерских профильных учебных заведений, так и для точения
различных элементов в деревянном домостроении, для изготовления кухонно-бытовых
предметов из различных пород древесины.

Конструкция станка

Простая и надёжная конструкция станка гарантирует надёжную работу в течении всего
срока эксплуатации. Литая станина, являющаяся основанием с установленными передней
и задней бабками, передвигаемым и регулируемым по высоте подручником успешно
противостоят возникающим в процессе точения вибрациям.
Чугунное основание, шпиндельная и задняя бабки деревообрабатывающего токарного
станка СТД-120М.

Двухскоростное, для черновой и чистовой обработки вращение детали
осуществляется через клиновидный ремень и двухступенчатые шкивы вала

электродвигателя и шпинделя. Кожух клиноременной передачи через конечный
выключатель предотвращает случайное включение электродвигателя при смене
количества оборотов. Аварийный «грибок», предназначенный для остановки станка, при
длительном нажатии мгновенно прекращает вращение включением электродинамического
торможения.

Выполнение работ по дереву

Комплектация станка включает в себя необходимые приспособления и инструмент для
выполнения основных работ по токарной обработке древесины: точение различных
поверхностей, сверление, торцевание, прорезку канавок и отрезание.
Навинчивающийся на шпиндель патрон предназначен для торцевой обработки майзелем
или другим режущим инструментом недлинных деталей после их установки при помощи
киянки.
Черновое точение длинных заготовок производится широким рейером – полукруглым
резцом, опираясь им на подручник, предварительно выставив расстояние между ним и

деталью не более 3-х миллиметров. Для закрепления детали применяется корпус с
вилкой-трезубцем и поджиманием в продольном направлении задним центром
установленным в пиноль задней бабки для вхождения зубцов вилки в древесину и
передачи вращательного движения.
Такой способ закрепления заготовки применяется при изготовлении балясин, ручек для
инструментов, скалок, толкушек, скалок и других изделий.
Для чистового точения предпочтительны более высокие обороты изменяемые положением
ремня в ручьях шкивов.
При изготовлении тарелок, точении деталей с большим наружным диаметром и небольшой
шириной заготовку закрепляют непосредственно на планшайбу или через промежуточный
диск шурупами для которых предусмотрены отверстия. Подручник при этом
устанавливается перпендикулярно продольной оси станка, а выборка углублений
производится перемещением режущего инструмента от центра к наружному диаметру.

Дополнительные возможности

Токарный станок по дереву адаптирован для подключения к пылеулавливающей установки
при помощи патрубка и воздуховода.
При необходимости точения деталей длиной от 500 мм, возможно изготовления станка с
более длинной станиной. А также возможно адаптация электрооборудования станка для
подключения к электросети напряжением 220 вольт, что даёт возможность эксплуатации
в бытовых условиях при занятиях техническим творчеством, например моделированием.

Технические характеристики деревообрабатывающего токарного станка

Размеры обрабатываемой детали: – макс. обрабатываемой заготовки, мм 190
– макс. длина устанавливаемой заготовки, мм 500
– макс. длина точения, мм 500
Высота центров, мм 120
Скорости вращения шпинделя: – количество скоростей 2
– наименьшая, для чернового точения, об/мин 980
– наибольшая, для чистовой обработки, об/мин 6500
Габаритные размеры станка: – длина, мм 1250
– ширина, мм 575
– высота, мм 550

Масса, не более, кг 100

Цена и сертификация

Наличие необходимых деклараций соответствия полностью соответствует требованиям
учебных заведений различной направленности для оснащения данным станком
учебно-производственных мастерских.

Цена на Токарный станок по дереву СТД-120М зависит от дополнительной комплектации,
расстояния доставки и др.

ipkuznecov.satom.ru

Разборка узлов и агрегатов станка СТД-120м :: АвтоМотоГараж

После разборки станка на отдельные узлы и агрегаты, приступим к их переборке и ремонту. Начнём с передней бабки.

Принявшись за работу, оказалось у меня нет в наличии специальных ключей для круглых шлицевых гаек. В итоге пришлось начать с изготовления инструмента. В качестве заготовки будем использовать стандартную стальную полосу шириной тридцать миллиметров и толщиной четыре. Измерив диаметр гайки, начертил на заготовке примерную конфигурацию ключа. Позже его будем подгонять по месту.

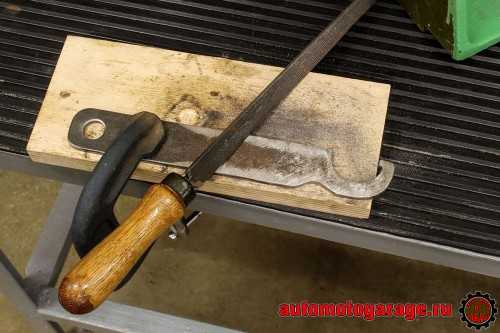

Для того чтобы меньше работать напильником, на станке насверлим отверстия. Они позволят отломить часть лишнего металла от заготовки.

Так как гайки на валу две, и они между собой контрятся, то сразу решил сделать второй ключ.

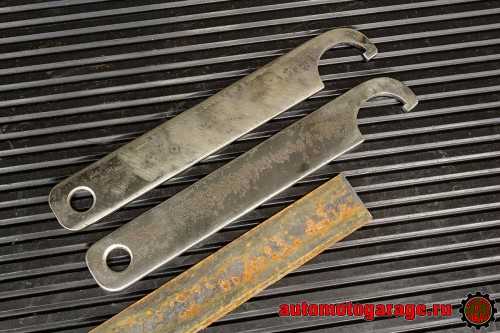

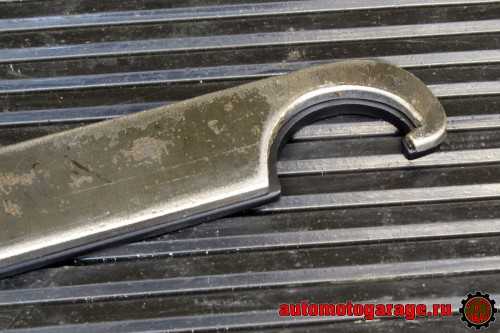

Оба ключа готовы.

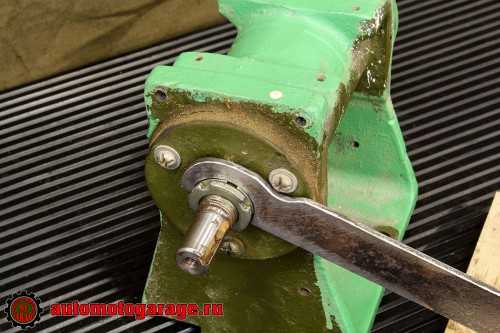

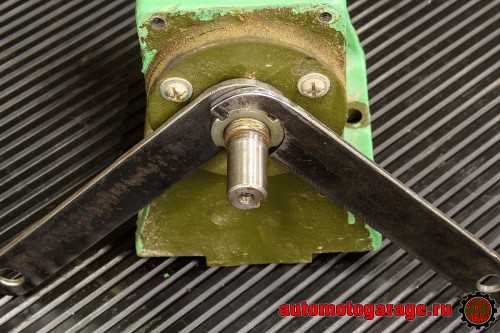

Примеряем. Устанавливаем первый ключ.

Второй.

Выяснилось, что нужно толщину каждого ключа уменьшить на полмиллиметра. Снова берёмся за напильник.

Теперь выяснилось, что ещё мешается один из винтов крепящий переднюю крышку подшипника. Можно было бы выкрутить винт и открутить гайки и так, но я решил доработать ключ, дабы в последствии можно было работать ключами при любых обстоятельствах.

После изготовления инструмента всё разобралось достаточно легко.

Методика тут такова: откручиваем по три винта с обоих крышек подшипников. Далее демонтируем крышки подшипников. Следующей операцией нужно будет извлечь шпиндель. Он вынимается в ту сторону, где крепятся оснастка и заготовки, то есть в противоположную сторону от шкива. Через деревянную проставку аккуратно выбиваем вал. При этом один подшипник остаётся в корпусе, а второй на шпинделе.

Подшипник из корпуса передней бабки был демонтирован при помощи вспомогательных проставок, которые мы используем в ходе переборки и ремонта двигателей мотоциклов. Второй подшипник был снят при помощи гидравлического пресса, который мы задействовали из-за риска повредить вал шпинделя.

Далее предстоят работы по промывке деталей и оценки их состояния. По окончанию работ, изготовленный инструмент был выкрашен.

Теперь приступаем к разборке задней бабки. Похоже, что здесь тоже не обойтись без специальных ключей. Упорная втулка задней бабки сделана в виде большого круглого шлицевого винта. Ключи, которые были изготовлены чуть ранее не подходят под эту деталь. Головка винта по диаметру больше. Технология изготовления подобного инструмента уже отработана, и, не тратя времени, мы принимаемся за работу. Ключ готов.

Здесь вообще не пришлось применять грубую силу, всё открутилось и разобралось достаточно легко.

При разборке задней бабки сразу выявились детали, которые нужно заменить, а именно: установочный винт, винт зажима пиноли и винт прижима задней бабки к станине.

Статьи по восстановлению станка:

Приобретение токарного станка по дереву стд-120м

Электродвигатель станка СТД 120 – разборка, диагностика

Разборка узлов и агрегатов станка СТД-120м эта статья

Токарный станок СТД 120 – покраска

Сборка СТД 120 – станина, задняя бабка

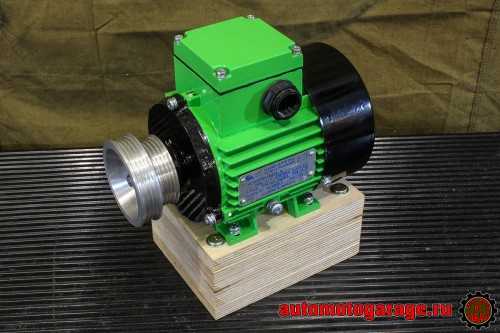

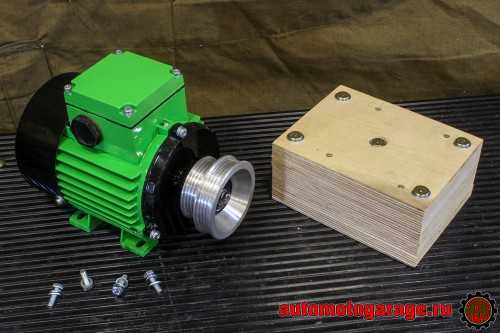

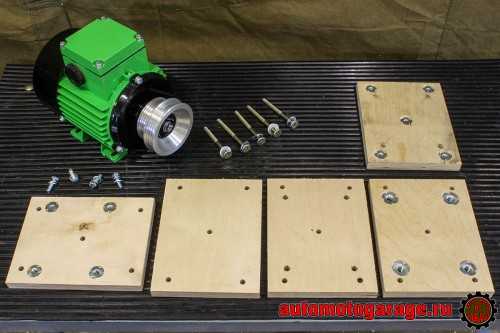

Новый электродвигатель станка СТД 120 – переборка, покраска

Частотный преобразователь VACON. Распаковка, настройка, тесты.

Точим шкив для поликлиновидного ремня

Сборка СТД-120м – передняя бабка

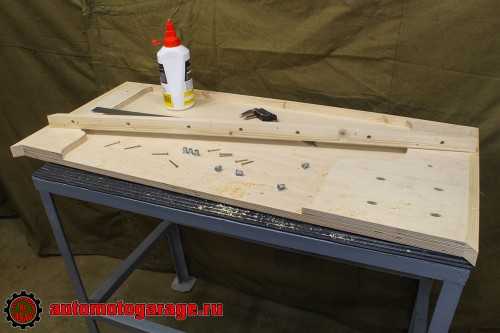

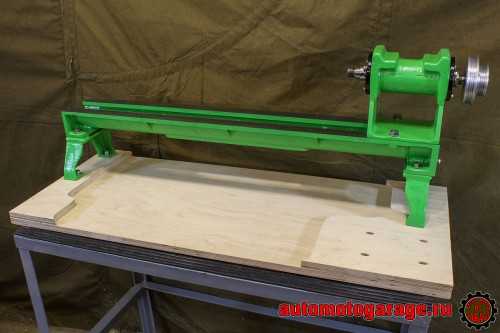

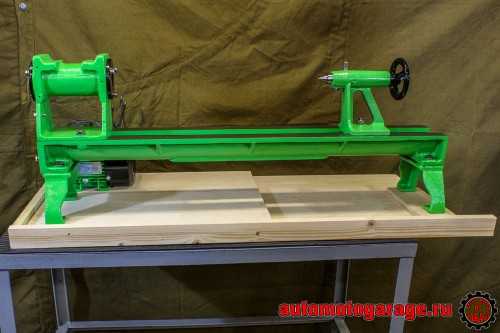

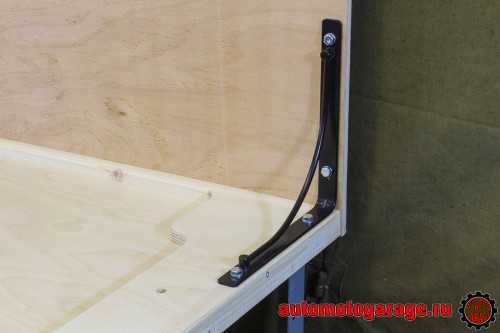

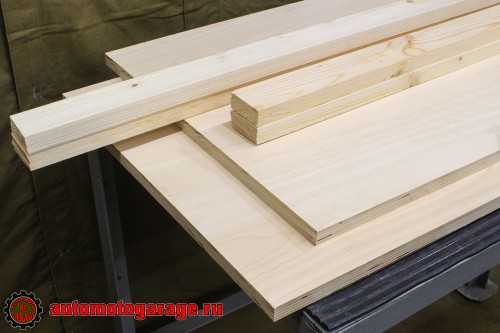

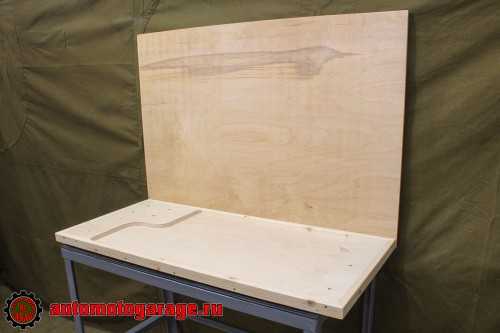

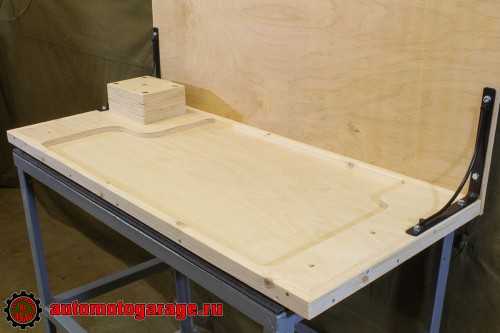

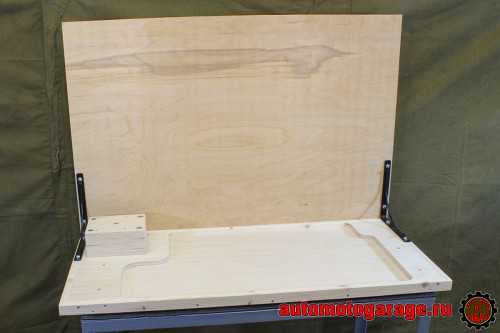

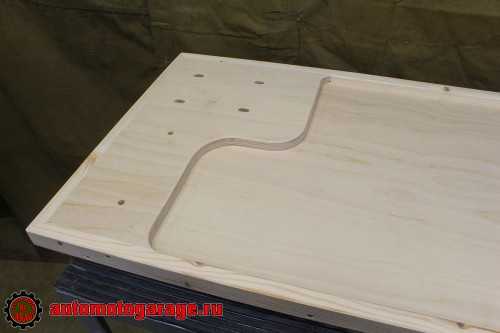

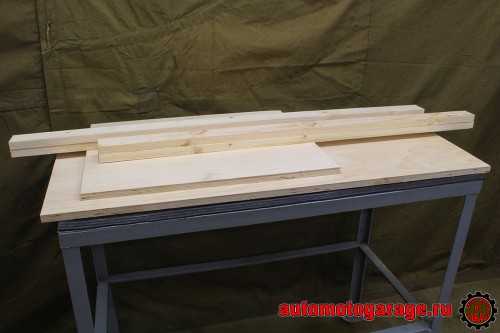

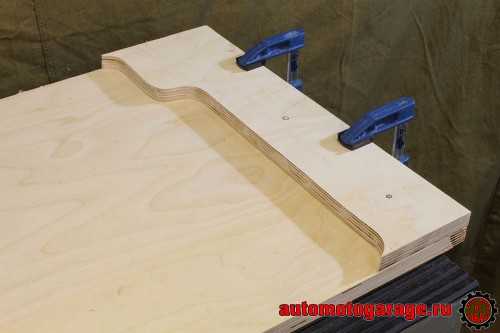

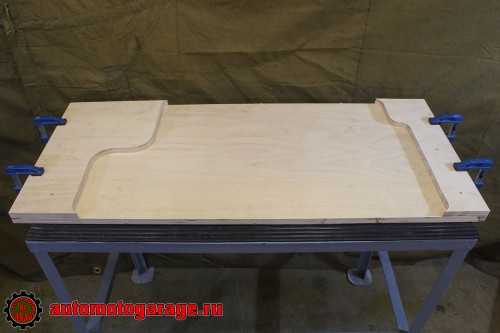

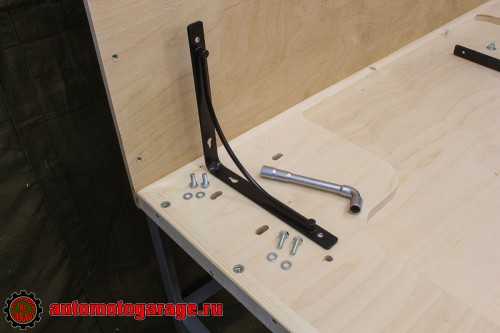

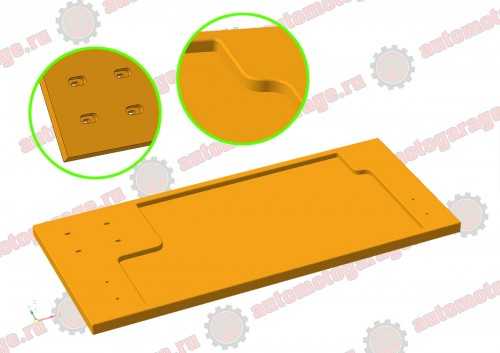

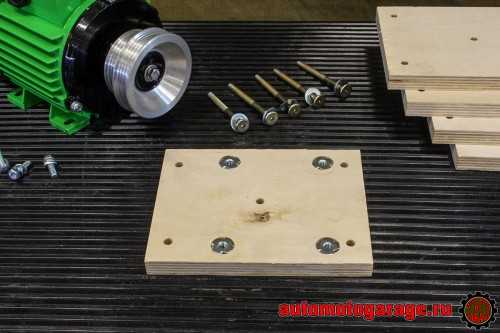

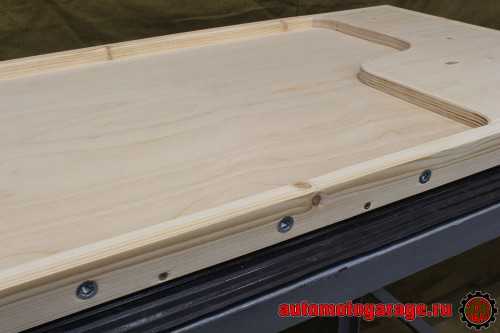

Столешница для токарного станка СТД-120м

automotogarage.ru

Приобретение токарного станка по дереву стд-120м :: АвтоМотоГараж

Это давняя история. Ещё до появления токарного станка по обработке металла были мысли о самостоятельном изготовлении токарного станка по дереву. Конструктив его прост, и он не очень требователен к прецизионности. Большая часть материала была, но не было только задней бабки. Из-за неё создание станка постоянно откладывалось. Да и вообще не было в этом станке особой необходимости. Несколько раз мне приходилось точить деревяшки на станке по обработке металлов. Хоть это и не рекомендуется делать, но очень надо было. Проблемой при работе с деревом на токарном станке по металлу в том, что по завершению работ очень долго и сложно удалять древесную пыль. А если тщательно не убирать станок, то со временем точность его упадёт, произойдёт преждевременный износ направляющих и других деталей, где набьётся пыль. Вот и решил приобрести. Сначала, даже просто хотел посмотреть кто, что производит и продаёт. В ходе просмотра необходимость в станке определилась как-то сама. Итог – надо брать.

В этот раз решил не вкладывать средства в развитие китайской экономики, а приобрести инструмент родом из СССР. Самый распространённый и доступный станок СТД-120М. На них проводят обучения в школах и специализированных ПТУ. Вот его и начал искать. Искать – это конечно громко сказано, скорее выбирать из предложенных вариантов на интернет барахолках и форумах. Пока есть из чего выбрать. Много идёт в металлолом, но часть оттуда всё-таки возвращается. Моя задача была – найти наименее убитый станок, в максимально возможной комплектации и за наименьшие деньги. На момент спонтанного поиска было около четырёх предложенных экземпляров в зоне адекватной досягаемости. В одном объявлении была возможность выбрать станок из нескольких. Вот туда и поехали.

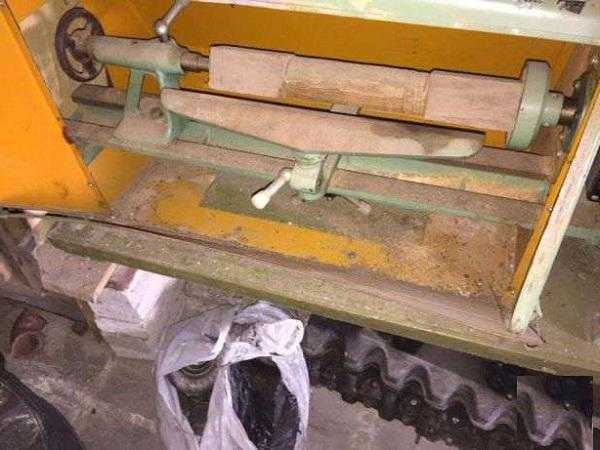

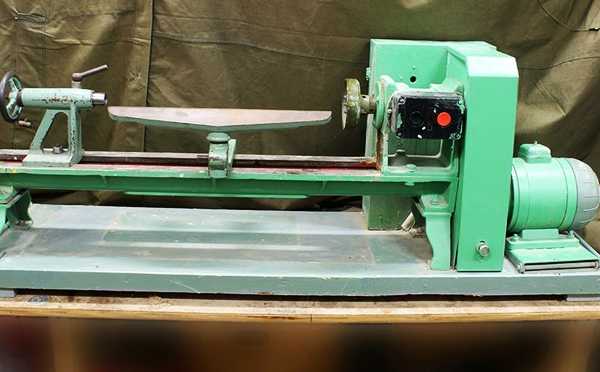

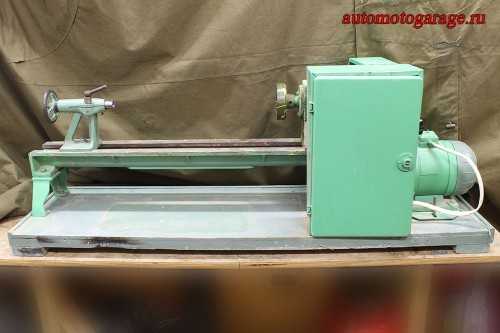

Прибыли в один из ГСК, обычный стальной гараж. Заходим. Весь гараж завален станками. Тут и ТВ6 и НГФ-110 и СТД 120 и тиски слесарные, фрезерные. СТД лежат навалом. Из-за этого у некоторых экземпляров деформированы электрошкафы и кожухи ремней. У одного станка был разбит защитный кожух охлаждения двигателя. Выбрали максимально идеальный из имеющихся. Укомплектовали, как смогли. Основное вроде нашли, это – подручник и заднюю бабку. Из приспособлений для закрепления и обработки заготовок только корпус с центром вилкой. На первое время пойдёт. А остальное можно сделать на уже имеющихся станках. Загрузили покупку в машину, рассчитались с продавцом и поехали в обратный путь. Привезли станок в гараж.

Задняя бабка с конусом морза N2. Что не плохо. Есть немного для неё оснастки. Бабка без центра. Можно на первое время задействовать освободившийся не вращающийся центр от станка JET BD-920W. Всё равно валяется. По ходу переборки посмотрим состояние самой бабки.

Подручник широкий с колхозным основанием, дополнительно к нему есть оригинальное основание. К подручнику нужно будет сделать специальную шайбу, болт и рукоятку для фиксации на станине. Так же к основанию подручника нужно будет делать втулку и рукоятку фиксатор высоты.

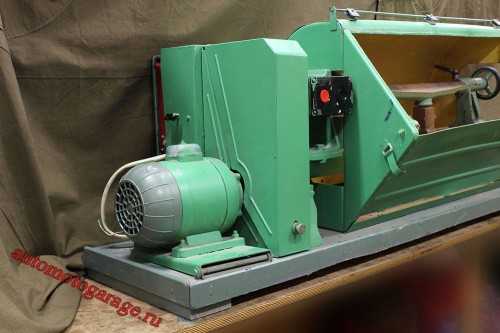

Было большой неожиданностью, когда мы открыли щиток, закрывающий ремённую передачу. В ходе выбора станков, в этом мы забыли заглянуть сюда. Здесь есть несколько проблем: отсутствует один шкив, ремень и, вдобавок ко всему, не вращается вал электродвигателя. Это могло быть неприятностью, если бы планировалось восстановить станок в оригинальном состоянии (но планы немного другие), в худшем – если обмотки двигателя будут сгоревшими. А шкивы перетачивать всё равно и, следовательно, ремни другие будут.

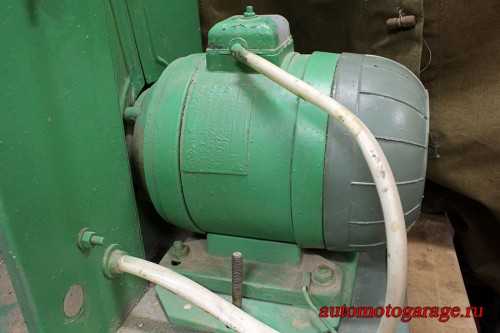

Электродвигатель со стороны шильдика.

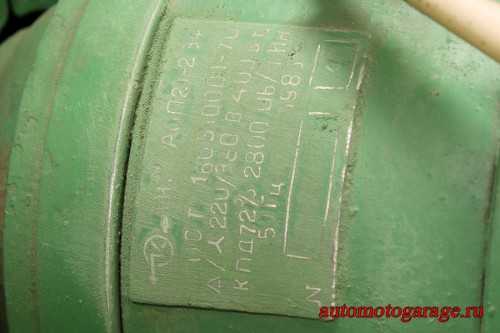

Шильдик электродвигателя. Электродвигатель аол 21-23ф. Выпуска 1986 года.

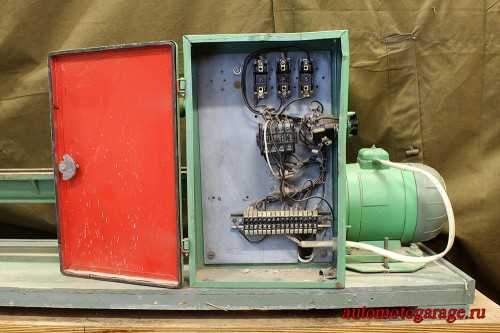

Электрошкаф. Нет предохранителей. Тоже не беда. Тут будет современная система защиты. В остальном, всё на месте. Данная модификация станка без станочной лампы, а так, при её наличии, должен быть ещё и дополнительный трансформатор для питания. Вообще скорее всего для работы двигателя придётся ставить «частотник». Это позволит обойтись более простыми шкивами и даст возможность плавно регулировать скорость вращения.

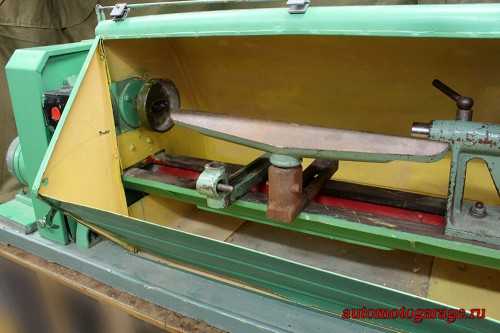

Со станка сразу снимем заграждения зоны резания. Ещё во времена моего обучения в школе, когда у нас были уроки труда, этой опции на станках не было. Я вообще не представляю, как с ним работать можно. Думаю, в целях безопасности для начинающих — это необходимо. Станок без ограждения. Вот так он выглядел в моё время, когда у меня были труды в школе.

Начало положено, в следующей части будет полная разборка станка. По цене вопроса, аналог от JETa по стоимости в пять раз больше чем эта покупка, но нужно немного с этим станком поработать.

Продолжение истории восстановления станка:

Приобретение токарного станка по дереву стд-120м эта статья

Электродвигатель станка СТД 120 – разборка, диагностика

Разборка узлов и агрегатов станка СТД-120м

Токарный станок СТД 120 – покраска

Сборка СТД 120 – станина, задняя бабка

Новый электродвигатель станка СТД 120 – переборка, покраска

Частотный преобразователь VACON. Распаковка, настройка, тесты.

Точим шкив для поликлиновидного ремня

Сборка СТД-120м – передняя бабка

Столешница для токарного станка СТД-120м

automotogarage.ru

Сборка СТД-120м – передняя бабка :: АвтоМотоГараж

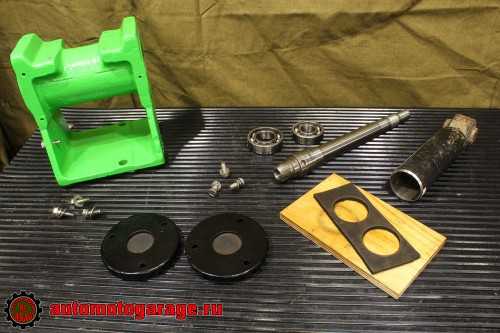

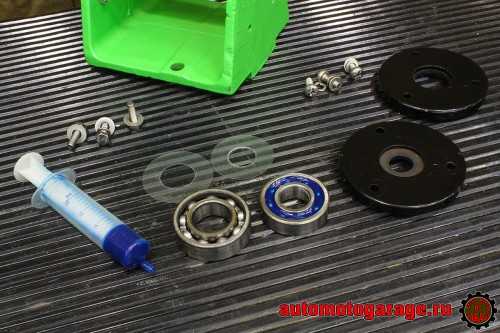

Основные детали и элементы подготовлены.

Первым делом нам нужно решить вопрос с манжетными кольцами, которые устанавливаются в крышки подшипников. Они выполняют роль сальников и не допускают попадания внутрь корпуса передней бабки древесной пыли. В оригинальном исполнении станка данные манжеты были выполнены из войлока и повторно их использовать не получится. Так как при извлечении их форма была немного потеряна.

Так же при разборке было замечено что прилегание манжеты к поверхности шпинделя было практически формальным. Из-за этого в смазку попадала древесная пыль. И она в последствии становилась деревянной, как в прямом, так и в переносном смысле. В качестве материала на замену войлока была найдена вспененая резина. Она как раз подходит по толщине. Теперь из неё остаётся только вырезать два уплотнительных кольца.

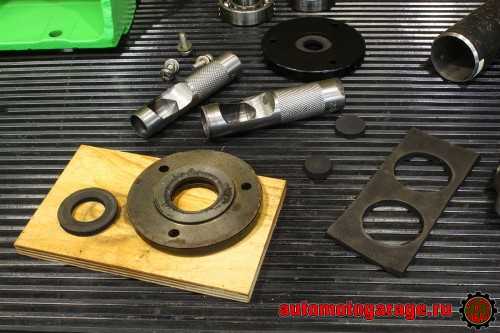

Для того чтобы вырезать резиновую прокладку мы использовали корпус от амортизатора, предварительно разрезав его и заточив грани. Примеряем вырезанные диски, они подходят идеально.

Основные сложности возникли при изготовлении внутреннего отверстия манжеты. Имеющиеся у нас пробойники не подходили по диаметру, а нужного диаметра трубки не нашлось. Пришлось отверстие «выгрызать» по частям.

Ещё для подшипников были вырезаны два диска из очень тонкого пластика. Они будут дополнительно защищать подшипники от растекания смазки в сторону манжеты.

Далее необходимо наполнить подшипники смазочным материалом.

Теперь к установке подготовлены абсолютно все детали и можно приступать к сборке.

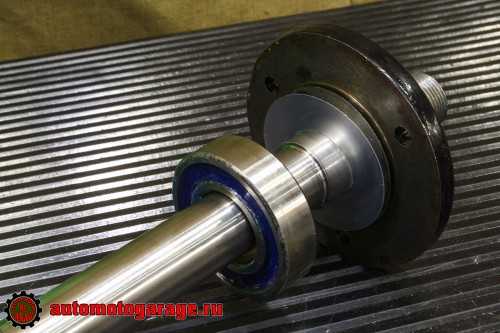

Сборка. Сначала одеваем на шпиндель крышку подшипника, затем тонкий диск из пластика и в завершении первой операции, запрессовываем подшипник.

Часть оси шпинделя, которая будет находиться внутри передней бабки смажем тем же смазочным материалом.

Далее вал с установленным на него подшипником и крышкой запрессовываем в корпус передней бабки. После чего берём три винта под отвёртку и прикручиваем крышку. С этой стороны узла мы установили скруглённые винты намерено. Такая конфигурация крепежа позволит исключить острые углы на открытых местах станка в непосредственной рабочей зоне.

Следующей операцией будем устанавливать второй подшипник передней бабки.

Подшипник устанавливали на место тоже при помощи гидравлического пресса.

Теперь осталось установить тонкий диск из пластика и крышку второго подшипника. Здесь мы будем использовать болты под гаечный ключ, так как с этой стороны передней бабки будет устанавливаться кожух ремённой передачи.

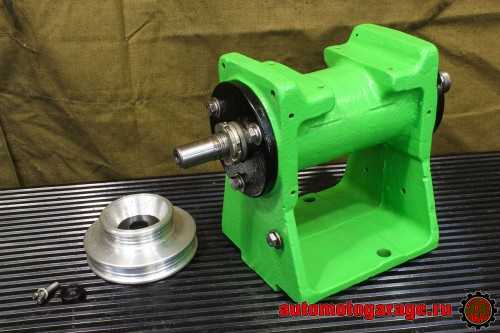

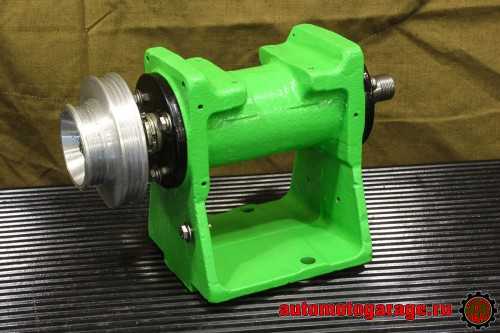

В завершении работы над передней бабкой устанавливаем шкив ремённого привода.

Следующими работами на очереди будут изготовление столешницы и расчёт длинны приводного ремня.

Статьи по восстановлению станка:

Приобретение токарного станка по дереву стд-120м

Электродвигатель станка СТД 120 – разборка, диагностика

Разборка узлов и агрегатов станка СТД-120м

Токарный станок СТД 120 – покраска

Сборка СТД 120 – станина, задняя бабка

Новый электродвигатель станка СТД 120 – переборка, покраска

Частотный преобразователь VACON. Распаковка, настройка, тесты.

Точим шкив для поликлиновидного ремня

Сборка СТД-120м – передняя бабка эта статья

Столешница для токарного станка СТД-120м

automotogarage.ru

Станок токарный по дереву стд 120м

Токарный станок СТД-120М по дереву

СТД-120М – это токарный станок по дереву, предназначен для обработки малогабаритных элементов из разных сортов древесины. Агрегат имеет выгодные отличающие его от предшественника особенности, заключающиеся в том, что критические рабочие зоны защищены ограждением, оборудованы локальным освещением. Кроме того, модернизирована основная электрическая схема, предусмотрена система снижения вибрации и уровня шума, разработана установка по удалению пыли и стружки механизированным способом.

Назначение

Станок школьный токарный СТД-120М используется для легкой обработки дерева путем центрального взаимодействия, с применением планшайбы и патрона, а также для произведения элементарного сверления. К его функционалу относится следующее:

Заточка цилиндрических и профильных вращающихся элементов.
Способность торцевать, закруглять и отрезать заготовки под разными углами.
Выполнение точения по отмеченному профилю.
Сверление.
Обработка плоских поверхностей диаметра в декоративном и профильном плане с использованием планшайбы.

В действующее состояние СТД-120М приводится посредством пуска электрической силовой установки. Мотор размещен в левой части агрегата. Крутящий момент передается через ременное взаимодействие. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй монтируется на шпинделе фронтальной бабки.

Обустройство

Станок СТД-120М имеет некоторые особенности устройства, а именно:

Скоростной режим вращения преобразуется при помощи перекидывания ремня на определенные пазы валов.
Контролирующий узел с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению в процессе работы.
Насадки шпиндельного типа могут меняться, они включены в стандартный комплект оборудования.
Рабочая зона защищена дополнительными шторами с прозрачными окнами.
Удалить стружку и прочие засорители можно с помощью дополнительно подключаемого очистного блока.

Повысить точность проводимых операций позволяет специальное освещение, работу которого контролирует трансформатор понижающего типа. Электрическая блокировка конструкции ременной передачи с выключателем увеличивает эксплуатационную безопасность.
