Машина стегальная одноигольная с ЧПУ СМ28

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
КОМПЛЕКТАЦИЯ
ПРИМЕРЫ РАБОТ
ФОТО
ВИДЕО

Стегальный станок с ЧПУ СМ28

Одноигольная стегальная машина СМ28, предназначена для стежки различных рисунков на тканях с наполнителями и без. Управление и контроль работы машины, осуществляется с помощью компьютера.

Стегальные машины — это высокопроизводительное, экономичное и надежное оборудование для производства одеял, покрывал и других постельных принадлежностей. Бывают механические и компьютеризированные стегальные машины. Механическая отличается простотой обслуживания, но так как стежка идет по копиру, то количество рисунков ограничено (обычно это 1-2, максимум 4 рисунка). Производство покрывал потребует от стегальной машины большого количества всевозможных рисунков, поэтому наилучшим образом подойдет компьютеризированная одноигольная стегальная машина, которая выполнит рисунок любой сложности. Установленное компьютерное управление позволяет работать машине с большой точностью, при этом уровень шума значительно ниже, чем у механических машин. Изделие получается высокого качества.

*Приведены примерные показатели технических параметров. Они могут быть изменены в зависимости от требований клиента.

Компьютер машины содержит до 300 готовых рисунков. Дополнительное программное обеспечение, поставляемое в комплекте с машиной, позволяет выполнять индивидуальные рисунки стежки

Преимущества:

  • Оснащена опцией автоматической остановки при обрыве нити или ошибке.
  • Функция просмотра стежки в режиме онлайн, с возможностью вращения и зеркального отображения рисунка.
  • Функция трассировки позволяет быстро выводить иглу машины в нужное положение.
  • Удобное определение и корректировка диапазона рамы с установкой и изменением.
  • Возможность автоматически менять размер рисунка через определяющий диапазон и пространство рисунка.
  • Онлайн отображение скорости работы и количества стежков изделия на мониторе машины.
  • USB-порт для загрузки дополнительных рисунков стежки.
  • LCD монитор.
  • Точность стежки — 0,1 мм.
  • Прямой и обратный ход стежки (Специальные клавиши управления).
  • Счетчик готовой продукции.
  • Автоматическая закрепка нити в начале и в конце стежки.
  • Автоматический или ручной возврат головы к исходной точки.
  • Длина стежка легко изменяется на мониторе машины.
  • Скорость стежки легко изменяется на мониторе машины.
  • Современная система тестирования работы основных узлов машины.
  • Программное обеспечение для доп. рисунков прилагается.
  • Длина стежка — :0,4-7 мм.
  • Тип иглы : DPх5 18~22#
  • Макс. скорость: 2200 rpm.
  • Макс. плотность ткани: 1500 gsm.
  • Толщина перерабатываемого материала (высота настила) 60 мм (в несжатом виде).
  • Возможная плотность перерабатываемого пакета 1500 грамм на квадратный метр.
  • Автоматическая остановка на обрыве нити.

Производство Стегальных станоков

Новые высокоточные стегальные станки с ЧПУ серии СМ собраны с применением инновационных технологий. Станки изготавливаются на нашем производстве собственным оборудованием. Все используемые при производстве разработки созданы нами.

Станки серии собраны высококвалифицированными специалистами нашего завода и разработаны инженерами c использованием современного программного обеспечения Solid Works. Усовершенствованная серия станков

СМ включает в себя модели СМ26 -2400×2600, СМ28 -2600×2800. Станки отличаются высокой точностью обработки, отличным качеством исполнения, выгодной ценой, высокой производительностью, повышенной надежностью. Данная линейка станков — отличное решения для Вашего бизнеса.

Стегальная машина используется на предприятиях для высокоточной стежки верхнего покрытия матрасов, одеял, подушек, покрывал, одежды, мебельной обивки, чехлов и другого различного текстиля. Выбор рисунка осуществляется из памяти компьютера или путем создания собственного изображения.

Производительность и экономичность

Высокая скорость позиционирования и холостых перемещений портала до 20 м/мин позволяет экономить до 30% времени на производство одной детали. Станки рассчитаны на 100% цикл работы в течении 5 лет.


Мощный координатный стол

Координатный стол для стегальных одноигольных станков состоит из прочной станины и выполнен из толстостенных прямоугольных труб, которые наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. В конструкции стола используется комбинирование сварных и болтовых соединений.

Портал

Портал также представляет собой надежную конструкцию из прочных стальных профилей высокой точности. Все механизмы, расположенные на портале (двигатели, передачи), спрятаны в защитные стальные короба, защищающие от механических воздействий. На портале станка размещены механизмы передачи оси X и Y и суппорт с осью Z.
Все электрические провода размещаются в металлических экранирующих рукавах, которые в свою очередь находятся в гибких кабель-каналах для правильной укладки во время перемещения портала по координатным осям.


ДВИГАТЕЛИ

На стегальных одноигольных станках серии СМ используются сервошаговые двигатели для обеспечения координатной точности и плавного хода перемещения резака.

Применяются двигатели повышенной мощности или двигатели с безлюфтовыми редукторами. Также благодаря высокой мощности сервошаговых двигателей холостые перемещения портала происходят со скоростью до 30 метров в минуту.


ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА

Шарико-винтовая передача — разновидность линейного привода, трансформирующего вращательное движение в поступательное, которая обладает отличительной особенностью — крайне малым трением. Вал (обычно стальной — из высокоуглеродистых видов стали), со специфической формы беговыми дорожками на поверхности, выполняет роль высокоточного приводного винта, взаимодействующего с гайкой, но не напрямую, через трение скольжения, как в обычных передачах винт-гайка, а посредством шариков, через трение качения. Это обуславливает высокие перегрузочные характеристики шарико-винтовой передачи и очень высокий КПД. Винт и гайка производятся в паре, подогнанными, с очень жесткими допусками, и могут быть использованы в оборудовании, где требуется очень высокая точность. Шариковая гайка обычно немного крупнее, чем гайка скольжения, из-за расположенных в ней каналов рециркуляции шариков. Однако, это практически единственный момент, в котором ШВП уступает винтовым передачам трения скольжения.

ПРЕИМУЩЕСТВА ШАРИКО-ВИНТОВЫХ ПЕРЕДАЧ.

Низкий коэффициент трения ШВП обуславливает низкую диссипацию и высокий КПД передачи – значительно выше, чем у любых других аналогов. КПД самых распространенных шариковых пар может превышать 90% по сравнению с максимальными 50% для метрических и трапецеидальных ходовых винтов. Практически отсутствующее скольжение значительно увеличивает срок службы ШВП, что снижает простой оборудования при ремонте, замене и смазке частей. Все это, в сочетании с некоторыми другими преимуществами, такими как более высокой достигаемой скоростью, сниженными требованиями к мощности электропривода винта, может быть существенным аргументом в пользу ШВП в противовес его высокой стоимости.


ШАРИКОВЫЕ ПРОФИЛЬНЫЕ РЕЛЬСОВЫЕ НАПРАВЛЯЮЩИЕ

Профильные рельсовые направляющие используются там, где требуется высокая точность. В профильных рельсах сделаны специальные дорожки качения, в результате нагрузка на каретку распределяется по рабочей поверхности дорожек качения равномерно — профиль касания шарик-рельс уже не точка, а дуга. Профильные рельсы отличаются высокой точностью и прямолинейностью, высокой грузоподъемностью, высокой износоустойчивостью, низким люфтом или полным его отсутствием.

HIWIN и TBI

В станке “ СМ ” используются профильные рельсовые направляющие HIWIN и TBI серий HG и EG, имеющие четыре замкнутых ряда шариков, что на 30% увеличивает жесткость благодаря оптимизированному полукруглому профилю направляющих и их конструкции, обеспечивающие системе плавный ход.


Зубчатые ременные передачи

Ременная зубчатая передача предназначена для передачи механической энергии при помощи гибкого элемента — приводного ремня, за счёт сил зацепления (зубчатые ремни и шкивы). Достоинства передачи — малошумность, плавность работы, сглаживание пульсаций как от электродвигатели так и от нагрузки (не требуется упругая муфта), не требует обслуживания, высокие скорости работы, долговечна. Ременная передача широко применяется в станках ЧПУ и в устройствах автоматизации.

Замкнутые зубчатые приводные ремни для построения точных и синхронных передач. Материал — синтетический каучук, армированный стекловолокном. Профиль T5 (зуб трапеция), шаг 5мм. Ширина ремня 20мм.


Система безопасности

Для обеспечения долговечности работы на стегальных одноигольных станках установлены бесконтактные датчики выхода механизмов за пределы рабочей базы. Аварийные датчики защищены от случайных воздействий и повреждений.

По двум сторонам портала и на терминале управления расположены кнопки аварийной остановки на экстренный случай.

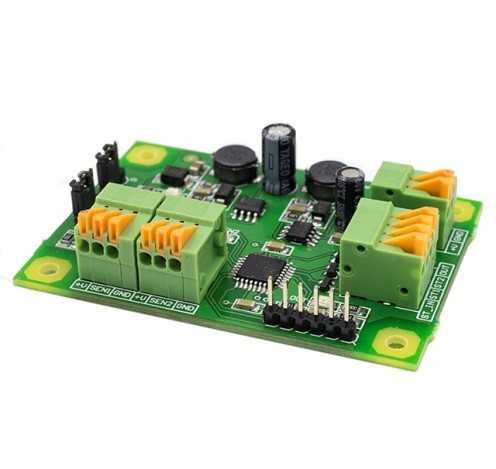

Плата синхронизации Sen sync

Плата синхронизации Sen sync предназначена для выравнивания портала станка ЧПУ с 4 осями. На вход подается сигнал STEP от управляющего контроллера, который транслируется на два драйвера шаговых двигателей по оси Y. Также к устройству подключаются два концевых датчика, по срабатыванию которых блокируется сигнал STEP на соответствующую ось. После срабатывания обоих датчиков сигнал поступает на вход датчика Y управляющего контроллера. Таким образом устраняется необходимость использовать зависимую ось для выравнивания портала.


Пульт для станка ЧПУ беспроводной

Пульты управления ЧПУ-станком (CNC) предназначены для обеспечения комфортного управления и свободного перемещения оператора, повышения эффективности работы.

По-умолчанию в системе имеется несколько независимых предустановленных профилей настроек для различных модулей: фрезеровка, плазменная или газокислородная резка. Это позволяет использовать одни и те же кнопки пульта с разными функциями в зависимости от выбранного модуля. Совместим с Mach4. Радиус действия 40м, стандарт беспроводной передачи данных 433МГц ISM с алгоритмом защиты от помех, в одном помещении может одновременно работать до 32 устройств. Управляет 4 осями станка ЧПУ, разрешение энкодера MPG 100PPR.

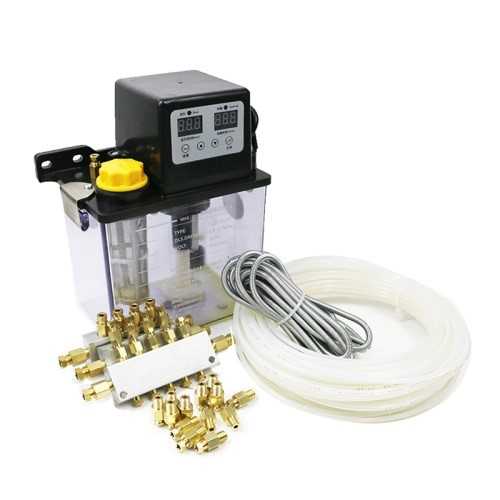

Устройства подачи смазки

Устройства смазки направляющих и передач — предназначены для принудительной подачи смазки в гайки ШВП или каретки направляющих через штуцер в ручном или автоматическом режиме. Регулярная смазка гаек ШВП или кареток направляющих продлевает их срок службы и пробег. Рекомендуемые масла для смазки направляющих: масло для направляющих Mobil Vactra Oil N 1 (класс вязкости по ISO 32), редукторное масло Mobil SHC 624 (класс вязкости по ISO 32), гидравлическое масло Mobil DTE 24 (класс вязкости по ISO 32), гидравлическое масло Mobil DTE 25 (класс вязкости по ISO 46).


rus-stanok.ru

Стегальная машина

Стегальная машина.

В настоящий момент все быстрее развивается стегальное производство как успешный бизнес. Стегальные изделия все чаще окружают нас в быту. Это и стеганная одежда (куртки, пальто), предметы домашнего обихода, постельные принадлежности: покрывала, одеяла, чехлы и так далее.

Поэтому производители текстильных изделий покупают стегальные машины и значительно расширяют выпускаемы ассортимент изделий, пользующийся большим спросом у покупателей.

Надо помнить, что только правильный выбор стегальной машины поможет занять российскому производителю лидирующее место на рынке.

Как правильно выбрать стегальную машину?

Постараемся ответить на этот вопрос. Стегальные машины бывают:

1. одноигольные  и многоигольные - по количеству игл

2. механические и компьютеризированные - по системе управления

3. челночные и цепные  - по типу стежка

4. рулонные и кассетные - по типу заправки материала

Какая именно нужна машина с точки зрения выпускаемой продукции? Как правильно выбрать подходящюю модель?

Стегальная машина одноигольная механическая предназначена для стежки одеял, покрывал, где используется объемный наполнитель (синтепон, холофайбер, вата). Принцип работы машины: ткань нужного размера и наполнитель заправляется в пальца рамы. После стежки изделие снимается и окантовывается край на специальной окантовочной машине. Одеяло готово.

Механическая стегальная машина отличается простотой обслуживания, но так как стежка идет по копиру, то количество рисунков ограничено, и обычно это 1-2, максимум 4 рисунка.

Производство покрывал потребует от стегальной машины большого количества всевозможных рисунков, поэтому наилучшим образом подойдет компьютеризированная одноигольная стегальная машина, которая выполнит рисунок любой сложности. Установленное компьютерное управление позволяет работать машине с большой точностью, при этом уровень шума значительно ниже, чем у механических машин.Изделие получается высокого качества.



Многоигольные стегальные машины рулонного типа используются в производстве одежды, покрывал, мебельных и мащшинных чехлов, то есть для  изделий с небольшой толщиной.

Основной принцип работы многоигольной стегальной машины6 материал и наполнитель закрепляются на стойке в рулонах. Более 200 игл одновременно простегивают на материале рисунок. Затем из готовых простеганых рулонов раскраивают изделия нужных форм и размеров. Данные машины работают без челнока, он заменен петлителем. Производительность стегальной машины цепного стежка в 2 раза выше, чем у машины челночного стежка.

На российском рынке пока остается мало известной стегальная машина ультразвуковой стежки. Основное ее преимущество - это очень высокая производительность до 10 000 м за сутки. Принцип работы машины: электрический ток проходя через генератор преобразовывается в высокочасточные звуковые волны, которые нагревают специальный утюг и ткань , проходя через вал рисунок и утюг, запаивется.

Если Вы решили купить стегальную машину, также следует обратить внимание и на цену,так как  затраты на покупку оборудования являются одним из основных кретериев при выборе.

Все чаще предприниматели стегального бизнеса  делаю свой  выбор в пользу сотрудничества с российскими производителями стегальных машин.

Если Вам информация оказалась полезной , то поделитесь ею с Вашими друзьями, сделай доброе дело.


sewq.ru

Производство Китай


 01. Прямострочные  1-игольные
    01.1  - с реечным продвижением
    01.2  - с игольным
    01.3  - с верхним и нижним
    01.4  - с тройным продвижением
     01.5  - с автоматикой
    01.6  - с обрезкой кромки
    01.7  - цепного стежка
    01.8  - окантовочные
    01.9  - с длинным рукавом
    01.10 -с регулируемой посадкой
 02. Двухигольные
    02.1  - с игольным продвижением
    02.2  - с тройным продвижением
    02.3  - с отключением иголок
    02.4  - цепного стежка
    02.5  - с длинным рукавом
 03. Рукавные
    03.1 -  с двойным продвижением
    03.2  - с тройным продвижением
    03.3  - окантовочные
    03.4  - с П-образным рукавом
    03.5  - цепного стежка
    03.6  - с длинным рукавом
    03.7  - специальные
 04. Колонковые
    04.1  - с игольным продвижением
    04.2  - с тройным продвижением
    04.3  - обувные с роликом
    04.4  - специальные
 05. Оверлоки
    05.1  - трехниточные
    05.2  - четырехниточные
    05.3  - пятиниточные
    05.4  - с верхним транспортером
    05.5  - специальные
 06. Плоскошовные
    06.1  - с плоской платформой
    06.2  - рукавного типа
    06.3  - окантовочные
    06.4  - с обрезкой кромки
    06.5  - специальные
 07. Зигзаг
 08. Подшивочные
    08.1  - стандартные
    08.2  - двухплунжерные
 09. Пуговичные
 10. Закрепочные
 11. Петельные
    11.1  - прямые
    11.2  -  глазковые
 12. Многоигольные
 13. Шлевочные
 14. Скорняжные
 15. Мешкозашивочные
 16.Для тяжелых материалов/кожи
 17. Для обуви и кожгалантереи
    17.1 - для спуска края кожи
 18. Длиннорукавные
 19. Имитации ручного стежка
 20. Цепного стежка
 21. Специальные
 22. Декоративной строчки
  23. Автоматы швейные
     23.1  - рамочные
     23.2  - карманные
     23.3  - оверлочные
  Двигатели промышленные
  Оборудование ВТО
     - Парогенераторы
     - Гладильные доски
     - Консольные утюжильные столы
     - Прямоугольные утюжильные столы
     - Прессы дублирующие
  Раскройное оборудование
      -  Дисковые
     - Вертикальные
     - Стационарные ленточные
     - Устройства для настила
     - Устройства для нарезания
     - Спекатели (дыроколы)


mintex.ru

Как правильно выбрать стегальную машину

На сегодняшний день человек тесно связан с изделиями, выполненными на стегальных машинах. На улице, особенно зимой, вы можете заметить одежду с элементами стежки: куртки, шапки, пальто, кофты; дома вас тоже окружают стеганые изделия в уютном интерьере. Именно поэтому российские производители покупают стегальные машины. Стегальное производство — выгодный бизнес.

Существует несколько видов стегальных машин — ниточные и безниточные, одноголовочные и многоигольные, механические и компьютеризированные. И зачастую трудно разобраться, какая именно стегальная машина наиболее полно соответствует пожеланиям потребителя с точки зрения разнообразия продукции, выпускаемой на станке. Как выбирать подходящую модель машин?

Стегальные машины одноголовочные механические и компьютерные

Стегальный станок одноголовочной предназначен для простегивания одеял, покрывал, которые требуют объемного наполнителя и сложных рисунков. Традиционный принцип работы: сначала нарезаются ткань и наполнитель нужного размера, затем закрепляются на пяльцы рамы. По окончании стежки изделие снимается с пяльцев и его края окантовываются — одеяло готово.

Ниточная стегальная машина работает с нитками, как швейное оборудование. Такую стежку широко используют в ассортименте постельных принадлежностей, в одежде. Компьютеризованная машина позволяет выполнять законченные рисунки любой сложности. На таких машинах установлены сервомоторы японского типа, которые связаны непосредственно с компьютером. На станках промышленный тип компьютера, что позволяет выстегивать более точный рисунок. Такое изделие нелегко порвать, особенно если оно выполнено челночным стежком. Производительность такого станка — до 700 м за 8 час.

Механическая стегальная машина работает по копиру с ограниченным набором рисунков. Станок с компьютерной программы выбирает рисунки любой сложности, швейная головка начинает выстегивать определенный рисунок.

Стегальные машины рулонного типа ниточные и безниточные

Многоигольные машины рулонного типа применяются для производства одежды и покрывал, мебельных и машинных чехлов. Их также можно использовать для одеял, но не очень объемной толщины. Принцип работы такой: материал и наполнитель рулонного типа закрепляют на стойке, заправляют рулоны между иглами и пластинами. Более 200 игл одновременно делают движения верх вниз, простегивая рисунки на материале. Каждая игла выстегивает свой отрезок рисунка. Выходящее готовое изделие тоже рулонного типа. Далее рулоны раскраиваются на нужные размеры и формы и окантовываются.

Бесчелночная многоигольная машина рулонного типа предназначена для мебельных и машинных чехлов. Челнок здесь заменен петлителем. Производительность, плотность шитья у данной машины в два раза выше, чем у челночной.

Еще существует стегальная машина ультразвуковой стежки, которая мало известна на российском рынке, но давно применяется в зарубежном текстильном производстве, особенно в Китае — «мировой фабрике». Принцип работы машины таков: электроток преобразуется через генератор (блок) в высокочастотные звуковые волны, волна проходит между утюгами и валом-рисунком, происходит нагрев, который запаивает материал через вал-рисунок. Такие изделия используются для одежды и постельных принадлежностей. Особенность этой машины: большая производительность — до 10 тыс. м в сутки.

Правильный выбор стегальной машины помогает производителям занять лидирующее место на рынке. Даже в условиях растущей конкуренции китайское оборудование продолжает занимать свое место в текстильной отрасли России и странах ближнего зарубежья. В мире бизнеса известность в чистом виде никакой ценности не представляет, если она не подкреплена коммерческим эффектом. По этому критерию и должны оцениваться затраты на покупку нового оборудования. Поэтому все чаще российские предприниматели делают выбор в пользу сотрудничества с китайскими производителями стегального оборудования.

weekly-news.ru

Станок стегальный одноигольный компьютеризированный DH-25, бывший в употреблении, в отличном рабочем состоянии



Характеристики

DH-2325

Ед. изм.

Размеры Д-Ш-В

3.2 * 4.0 * 1.6

М

Вес

1000

Кг

Электропитание

220 В, 50 Hz



Мощность

 2

Кв

Тип иглы

М R -5.0



Скорость стежки (от – до)

800 - 2200

Стежков/минута

Длина стежка

2 - 7

Мм

Максимальная плотность изделия

1600

г/кв.метр

Максимальный размер стежки

2,25 х 2,36 м

М

Максимальный размер изделия

2,45 х 2,56 м

М

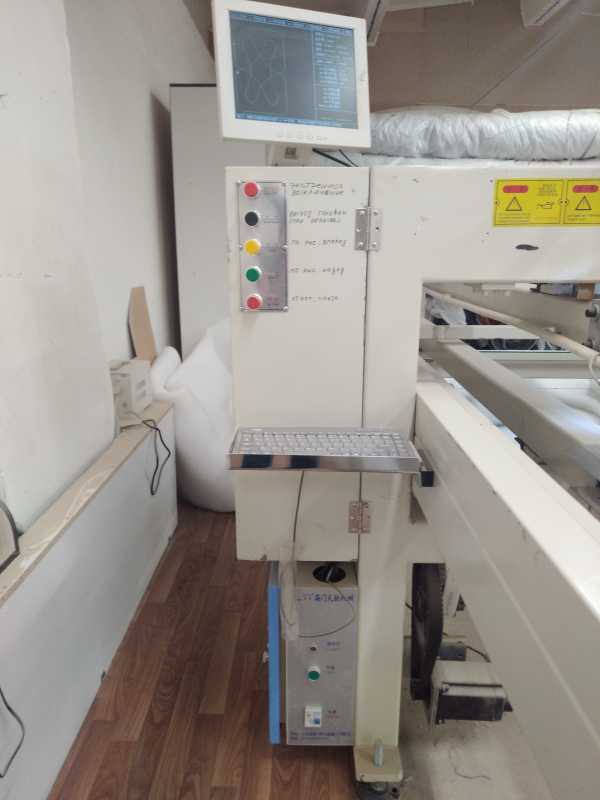

В машине DH-25 голова машины движется вдоль верхнего портала, т.е. по оси Х, тогда как пялы машины осуществляют движение вдоль оси У. Такая технология обеспечивает компактность машины, жесткость корпуса и высокую точность рисунка.
В этой машине следует отметить удобство эксплуатации. Клавиши управления смонтированы на корпусе машины, под монитором. Что обеспечивает максимальный уровень комфорта при управлении.
Стандартное программное обеспечение содержит более 200 рисунков.
Имеется USB-порт для загрузки дополнительных рисунков стежки.
Программное обеспечение для доп. рисунков прилагается.

Данная машина универсальна, и подходит как для толстых и тяжелых, так и для легких и тонких материалов.



www.sewautomatics.ru

Cтегальные машины Meca, Resta | швейное промышленное оборудование







Для стежки можно использовать разные стегальные машины, разных производителей, в зависимости от необходимых производственных объемов, видов изделий, требованию по качеству. Машины отличаются по скоростным качествам. Наиболее скоростные машины шьют или цепным стежком, или челночным стежком. с челноками вращающего действия.

Машины цепного стежка не требуют замены коконов или шпулек, которые используются в челночных машинах. Следовательно, машина работает без перезаправки. В среднем такие машины итальянского производства дают объем 1000-1200 метров стеганого материала в смену. Но при пропуске стежка, шов сделанный этой иглой может распуститься и привести к лишним затратам, связанными с починкой данного шва. По этому мы советуем цепные машины купить только у серьезных производителей, которые могут обеспечить качество этого сложного оборудования.

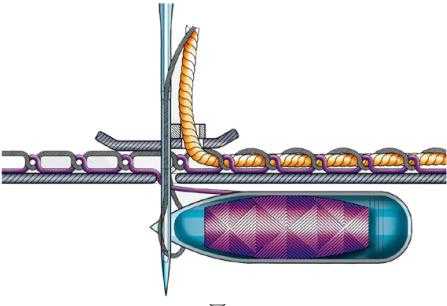

Машины челночного стежка с вращающими челноками шьют со скоростью 1200 об/мин. Такие машины могут стегать параллельными строчками и выполнить вышивку любой сложности при рулонной стежке.

Машины же челночного стежка, с челноками вертикальной подачи работают с максимальной производительностью до 650 об/мин, но учитывая все остановки в течение работы, которые необходимы для перезаправки коконов или исправления обрывов нити, объем выпуска не превышает 700 метров в смену. А для китайского оборудования итого 2 раза меньше. Производительность также зависит от размера челнока используемого в данной машине. В итальянских машинах используется челнок № 11, а в китайских в основном используется челнок № 6.

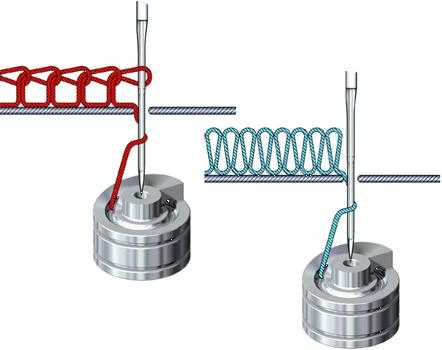

Машины с однониточным цепным стежком используются для декоративной объемной стежки

Для просмотра машин перейдите по ссылке





Быстрая подписка на рассылку









www.mintex.ru

СТЕГАЛЬНАЯ МАШИНА DH-3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Шлифовальная головка ВГР 150

2014 Шлифовальная головка ВГР 150 Арт. 11 01 СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ - головка шлифовальная ВГР 150.....1 шт. - шпиндель для внутренней шлифовки...1 шт. - оправка с абразивным кругом Ø 16......1 шт. -

Подробнее

Содержание 1)Применение 2)Техника безопасности 3)Подготовка машины к использованию 4)Смазка 5)Выбор ниток 6)Установка иглы 7)Демонтирование шпульного колпачка 8)Намотка шпульки 9) Намотка шпульки моталкой

Подробнее

серия KCD 300/500/750/ /380В

ЛЕБЕДКА ЭЛЕКТРИЧЕСКАЯ серия KCD 300/500/750/1000 220/380В РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ) 1. Описание и работа 1.1. Назначение изделия Лебедка электрическая предназначена для обеспечения подъемнотранспортных

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 1. Инструкция по технике безопасности Перед началом установки и работы с блоком управления внимательно прочтите инструкцию по технике безопасности, что бы избежать травм и поломки

Подробнее

+38 (044) (067)

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ +38 +38 (067) 504-17-15 Компания «ВИАЛ» оптовые поставки мешкозашивочного оборудования, мешкозашивочных ниток и запасных частей. Сервисное обслуживание. ВНИМАНИЕ! Для безопасной

Подробнее

серия JM 0.5/1.0/2.0/3.0/ В

ЛЕБЕДКА ЭЛЕКТРИЧЕСКАЯ серия JM 0.5/1.0/2.0/3.0/5.0 380В РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ) 1 1. Описание и работа 1.1. Назначение изделия Лебедка электрическая JM-0.5, JM-1.0, JM-2.0, JM-3.0, JM-5.0

Подробнее

JK Инструкция по эксплуатации

JK 6658 Инструкция по эксплуатации Максимальная скорость 2000 об / мин (при длине стежка 8 мм) Иглы DP*17, стандартные иглы #22 (135*17,2134, 2167) Высота игловодителя 35 мм Челнок и шпулька Вращающийся

Подробнее

JATI JT-9-2. Инструкция по эксплуатации

JATI JT-9-2 Инструкция по эксплуатации ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ Для безопасной работы и обеспечения наилучшей функциональности машины необходимо правильно ее эксплуатировать. Пожалуйста, прочитайте инструкцию

Подробнее

Cерия Interpump «TSX » (Elite 2840) Италия

МОЕЧНАЯ УСТАНОВКА ВЫСОКОГО ДАВЛЕНИЯ Cерия Interpump «TSX 13.180» (Elite 2840) Италия ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Внимание: перед установкой и эксплуатацией изделия рекомендуется внимательно ознакомиться

Подробнее

КОЛЬЦЕВЫЕ КОМПРЕССОРЫ

КОЛЬЦЕВЫЕ КОМПРЕССОРЫ РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ RB20../ 30../ 40../ 50../ 60.. СЕРИИ СОДЕРЖАНИЕ СТР. 1. Требования по безопасности... 2 2. Установка... 3 3. Эксплуатация...

Подробнее

Инструкция по эксплуатации

Инструкция по эксплуатации Устройство копировальное для токарного станка Корвет-76-К Энкор 10316 Цены на товар на сайте: http://www.vseinstrumenti.ru/rashodnie_materialy/k_stankam/tokarnym/kopirovalnye_ustroystva/enkor/k

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ZOJE Серия ZJ8500H, ZJ8500 ВЫСОКОСКОРОСТНАЯ ШВЕЙНАЯ МАШИНА ЧЕЛНОЧНОГО СТЕЖКА ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 1. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МОДЕЛЬ М Н В МАКС. СКОРОСТЬ ( стежков в мин) 5000 3500 3000 ДЛИНА СТЕЖКА

Подробнее

Функциональные клавиши

7.04.02. Условные значки на дисплее Номер программы Текущая программа шитья появится под данным символом. Скорость Текущая скорость появится под данным символом. Масштабный коэффициент по абсциссе (в поперечном

Подробнее

ЗИГОВОЧНАЯ МАШИНА 6.160

ЗИГОВОЧНАЯ МАШИНА 6.160 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Устройство изделия... 4 Основные технические характеристики... 8 Рекомендации по уходу и обслуживанию... 9 Требования безопасности...

Подробнее

29,500 *Бесплатная доставка

СВЕРЛИЛЬНЫЙ СТАНОК С ПАЗОВОЙ ПИЛОЙ SCM STARTECH CN (ИТАЛИЯ) 29,500 *Бесплатная доставка Внимание! Изображение может отличаться от конкретной комплектации станка. Поставщик: ООО «ЛИОН-ДРЕВ» 142100, Московская

Подробнее

JK788. Руководство пользователя

JK788 Руководство пользователя Благодарим вас за приобретение швейной машины серии 788. В настоящем руководстве пользователя отражена важная информация по эксплуатации, техническому обслуживанию машины,

Подробнее

Вакуумная система удаления пыли

Вакуумная система удаления пыли Модель: DVS14 Инструкция по эксплуатации I. Установка Доставить транспортировочный контейнер к месту установки. Распаковать вакуумную систему удаления пыли и проверить на

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КОМБИНИРОВАННЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК BDS-150/220 Содержание. 1) Комплект поставки. 2) Введение. 3) Назначение. 4) Технические данные. 5) Уровень шума оборудования. 6) Предупредительные

Подробнее

Руководство пользователя

Станок для изготовления крышек твердого переплета Содержание Назначение и состав устройства... 3 Технические характеристики... 3 Основные части... 3 Узел нанесения клея... 4 Монтажный стол... 7 Узел припрессовки...

Подробнее

MMX 3303F,D WX S

ИНСТРУКЦИЯ Промышленные швейные машины ПОДКЛАССЫ MMX 3303F,D WX 8803-1S No. ВВЕДЕНИЕ Спасибо за приобретение машины Kansai Special серии MMX, WX-1S. Внимательно изучите инструкцию по эксплуатации перед

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦ швейной машинки DELONI DH-2020 Принадлежности. 1. Адаптер. 2. Ножная педаль. 3. Шпульки с нитками. 4. Стержень катушки. 5. Иглы. 6. Заправляющее устройство. Важные меры безопасности.

Подробнее

R-серия

R-серия ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 1. При использовании машины строго соблюдайте меры предосторожности, указанные ниже. 2. Перед использованием машины, пожалуйста, прочитайте все инструкции, приведенные

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Перед началом работы 1. Не начинайте работу на машине и не выполняйте пробный запуск без предварительной смазки. 2. При подключении убедитесь, что уровень напряжения и количество

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПРИВОД 390

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПРИВОД 390 СИСТЕМА АВТОМАТИКИ 390 Данное руководство распространяется на следующие модели: FAAC 390 Автоматическая система FAAC 390 с шарнирным рычагом предназначена для управления

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ООО «PROMA CZ» ЧЕШСКАЯ РЕСПУБЛИКА 518 01 ДОБРУШКА МНЕЛЬЧАНЫ 3 Долбежный станок PDS-140 Содержание 1. Содержание комплекта поставки 2. Введение 3. Назначение 4. Технические данные

Подробнее

СТАНОК ДЛЯ ГИБКИ АРМАТУРЫ

Изготовлено «WUXI CHUAGNENG MACHINERY MANUFACTURING CO., LTD». China по заказу Zitrek. СТАНОК ДЛЯ ГИБКИ АРМАТУРЫ Паспорт и руководство по эксплуатации Модели: GW40; GW50 Страница 1 СОДЕРЖАНИЕ 1. Введение...3

Подробнее

Инструкция по эксплуатации

Инструкция по эксплуатации Спецификация Модель Скорость шитья Длина стежка Иглы Нитки Челнок Подъем лапки Смазка Шум LU 2210N-6,-7 LU-2210W-6,-7 LU-2260N-6,-7 Макс. 3500 об / мин Прямой стежок: 9 мм

Подробнее

ДВУХХОДОВОЙ ПЕРЕКЛЮЧАТЕЛЬ ПОТОКА DV

ДВУХХОДОВОЙ ПЕРЕКЛЮЧАТЕЛЬ ПОТОКА DV Инструкция по эксплуатации, техническому обслуживанию и монтажу Торговля промышленным оборудованием РФ 115419 Москва, а/я 33, Пр-т 60-летия Октября, д.11а Тел/факс:

Подробнее

ZJ243/ ZJ 4-6/ ZJ 4-7

ZJ243/ ZJ 4-6/ ZJ 4-7 Одноигольная швейная машина с комбинированной подачей материала / верхней и нижней подачей материала для работы в особо тяжелом режиме Инструкция по эксплуатации 1 С О Д Е Р Ж А Н

Подробнее

СЕГМЕНТАЛЬНЫЙ ЛИСТОГИБ Серия MTB 3S

СЕГМЕНТАЛЬНЫЙ ЛИСТОГИБ Серия MTB 3S РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Модель:.. Дата производства:... Серийный номер:... Введение Листогиб с сегментальной рабочей частью прижимной балки может быть использован

Подробнее

Инструкция по монтажу

Инструкция по монтажу Каскадная установка 7214 6000-000.1TD Logamax plus GB162-65/80/100 Сервисный уровень Внимательно прочитайте перед и техническим обслуживанием. 7 746 800 138 (2011/02) BY/KZ/RU Обзор

Подробнее

ПРЕДУПРЕЖДЕНИЕ КАЛИФОРНИЯ

Form No. 3407-319 Rev A Комплект защитной клети Тяговый блок Groundsmaster 5900 с комплектом удлинения конструкции защиты оператора при опрокидывании машины (ROPS) с двумя стойками Номер модели 132-3695

Подробнее

ПОДВОДНЫЙ СВЕТИЛЬНИК СЕРИИ STANDARD

ПОДВОДНЫЙ СВЕТИЛЬНИК СЕРИИ STANDARD РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 1 ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться

Подробнее

ПОДВОДНЫЙ СВЕТИЛЬНИК СЕРИИ STANDARD

ПОДВОДНЫЙ СВЕТИЛЬНИК СЕРИИ STANDARD РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 1 ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться

Подробнее

WR Инструкция по эксплуатации

WR561-1 Инструкция по эксплуатации Примечания Просьба обратить внимание: Перед использованием подробно прочтите руководство пользователя и инструкции для швейной машины. При правильном использовании она

Подробнее

Диаметр, мм. Прижимная тарелка ,6 0,8. Прижимная тарелка ,6 0,8. Прижимная тарелка ,6 0,8

ШТРОБЕЛЬ. Инструкция по обслуживанию и список запасных частей однониточных скорняжных машин Риттерсхаусен Саксесс классов 72F, 72FF, 72R, исполнение 4 и 72FFF, исполнение 1 Внимание! Во избежание ошибочных

Подробнее

Снятие и установка насос-форсунок

Стр. 1 из 9 Снятие и установка насос-форсунок Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства Штатив микрометра -VW 387- Насадка -3410- Насадка

Подробнее

КОСИЛКА РОТОРНАЯ КРМ-1

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «СМОРГОНСКИЙ АГРЕГАТНЫЙ ЗАВОД» КОСИЛКА РОТОРНАЯ КРМ-1 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КРМ-00.000 РЭ 1 ОБЩИЕ СВЕДЕНИЯ Косилка роторная КРМ-1 (далее косилка) предназначена для скашивания

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

VELLES VC-8016 U Универсальная швейная (интерлок) машина с плоской платформой с перестроечными комплектами для окантовки косой бейкой и распошива оверлочных швов ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 1 ПРЕДУПРЕЖДЕНИЯ

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ КМ-380 КМ-380В Высокоскоростная 1-игольная швейная машина челночного стежка с комплексным двигателем ткани и шагающей прижимной лапкой 1) Для максимально упрощенного использования

Подробнее

Схема стола машины Руководство по эксплуатации Деталировка Деталировка Содержание: Схема стола машины Руководство по эксплуатации Перед использованием 1. Заправьте машину масло. Не работайте на не смазанной

Подробнее

docplayer.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
