Стол для электрорубанка – Самодельный фуговальный станок из электрорубанка

alexxlab | 16.02.2020 | 0 | Разное

принцип работы, вал, направляющие, ножи

Cодержание:

Чтобы любая работа спорилась, необходимо иметь хорошее оборудование и инструменты. Это же утверждение подходит и для любителей (или профессионалов) «повозиться» с деревом. Мастера по изготовления мебели или других деревянных изделий всегда стараются обзавестись различными инструментами и приспособлениями, которые смогут помочь им в работе.

Например, фуговальный станок. Это устройство существенно повышает производительность и качество работ по дереву. Но вот приобрести его получается не у всех любителей, ведь его цена довольно высокая. А как выйти из такой сложной ситуации? Решение есть, и оно довольно простое – это сделать настольный фуганок своими руками. А о самом процессе изготовления и будет рассказано в статье.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком. Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей.
Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

  1. просто фуговальный станок. Он будет выполнять только одну функцию;
  2. комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
  3. оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

  • Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
  • Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
  • Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
  • Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговал

www.opcgate.ru

Самодельный стол для электрорубанка своими руками. Практичный фуганок своими руками. Основные узлы фуговального станка

Главная→Сантехника, отопление→Самодельный стол для электрорубанка своими руками. Практичный фуганок своими руками. Основные узлы фуговального станка

Cодержание:

Чтобы любая работа спорилась, необходимо иметь хорошее оборудование и инструменты. Это же утверждение подходит и для любителей (или профессионалов) «повозиться» с деревом. Мастера по изготовления мебели или других деревянных изделий всегда стараются обзавестись различными инструментами и приспособлениями, которые смогут помочь им в работе.

Например, фуговальный станок. Это устройство существенно повышает производительность и качество работ по дереву. Но вот приобрести его получается не у всех любителей, ведь его цена довольно высокая. А как выйти из такой сложной ситуации? Решение есть, и оно довольно простое – это сделать настольный фуганок своими руками. А о самом процессе изготовления и будет рассказано в статье.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком. Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей.
Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

  1. просто фуговальный станок. Он будет выполнять только одну функцию;
  2. комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
  3. оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

  • Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
  • Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
  • Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
  • Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Электропривод фуговального станка

Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомен

phservice.ru

Стол для электрорубанка — Портал о стройке

После того, как древесина подверглась распиловке, она часто нуждается в обработке, которая заключается в съеме части материала для устранения дефектов, например, деформации, сглаживания поверхности, придания определенных размеров и формы. Для этого применяются различные рубанки.

Рубанок – это деревообрабатывающий инструмент для строгания деревянных изделий с целью придания их поверхностям нужной формы (обычно плоской), уменьшению размеров деталей, а также для создания протяжённых выемок различной формы («четвертей», «шпунтов» и пр.).

По историческим данным широкое использование рубанков началось в XV–XVI веках. Ручные рубанки используются и поныне. Однако с появлением электрических рубанков производительность обработки древесины значительно возросла.

Электрические рубанки могут быть выполнены в виде станков или ручного инструмента. С помощью ручного инструмента удобно обрабатывать большие поверхности, в то время как на станках или стационарных рубанках можно проводить более точную обработку изделий.

Содержание статьи:

Исполнение стационарных рубанков

Стационарный рубанок состоит из прочного основания с параллельным направляющим упором и 2-мя параллельными столами. Передний (тот с которого идет подача обрабатываемого изделия) устанавливается ниже ножей на толщину снимаемого слоя, задний – выше, по уровню режущих кромок ножей. Имеет ножевой вал с двумя или более ножами из быстрорежущей стали или твердых сплавов.

Для строгания деталь помещается на передний стол, прижимается сверху и подается на ножи. Подача осуществляется вручную. Операция выполняется до тех пор, пока не будут убраны все неровности и достигнуты заданные размеры.

Виды рубанков

Существует большое количество видов стационарных рубанков, различающихся по задачам, для которых эти инструменты предназначены. Они отличаются количеством используемых ножей на рабочем валу, их расположением относительно обрабатываемой детали, глубиной снятия стружки.

Строгальные станки обеспечивают предварительную обработку древесины, исправление дефектов. Обычно используют два ножа и позволяют снимать большое количество материала за один проход.

Фуговальное оборудование предназначено для тонкой, чистовой обработки изделия. У этих станков либо количество ножей больше, либо скорость вращения рабочего вала выше, чем у строгальных, притом глубина снятия стружки небольшая, что позволяет получать гладкие поверхности. У строгальных и фуговальных станков ножевой вал располагается на рабочем столе, снизу от обрабатываемой детали.

Для доведения деревянных изделий до определенной толщины применяются рейсмусовые станки. Они не предназначены для устранения дефектов поверхностей, поэтому для точной обработки нижняя часть изделия должна быть предварительно отфугована. По ней деталь перемещается по плоскому рабочему столу. Ножевой вал рейсмусовых станков находится сверху над деталью. Существуют модели, у которых два ножевых вала – как сверху, так и снизу.

Есть и комбинированные станки, объединяющие функции строгания и рейсмусования (строгально-рейсмусовые, фуговально-рейсмусовые), позволяющие объединять за один проход несколько этапов обработки. Использование комбинированных станков позволяет экономить рабочее пространство.

Стационарный рубанок также может быть частью многооперационных станков, включающих, помимо него, циркулярную пилу, фрезерный, горизонтальный сверлильный, точильный и токарный станки. Преимущества такого оборудования в использовании одного электродвигателя, установленного на общей массивной станине. Однако наиболее часто употребляется комбинация циркулярной пилы и рубанка.

Ножи для рубанков

Важнейшей частью электрического рубанка являются ножи. Их размер определяет ширину строгания, а количество – насколько качественно будет обработана поверхность. Ножи изготавливаются из прочной инструментальной стали HSS или стали с твердосплавными режущими поверхностями.

Ножи из инструментальной стали можно затачивать, однако при установке требуется точная настройка глубины вылета каждого ножа на валу.

Твердосплавные ножи – обычно одноразовые, для увеличения срока службы они выпускаются двухсторонними. Преимуществом одноразовых ножей является постоянство их геометрических размеров, так что при установке и замене они не требуют юстировки.

Применение одноразовых ножей упрощает обслуживание рубанка и делает ненужными операции по заточке.

Использование ручного рубанка в качестве стационарного

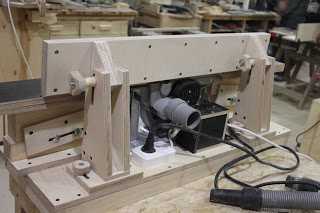

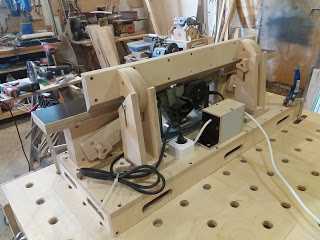

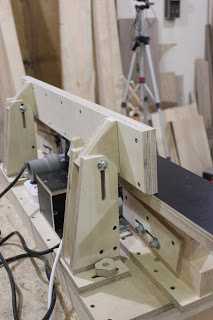

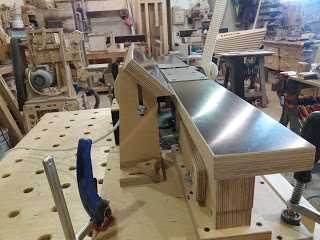

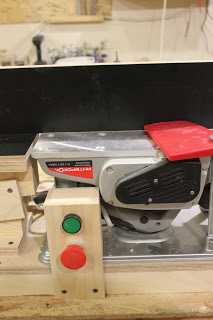

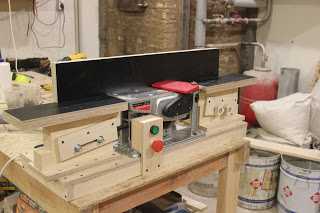

Ручной электрический рубанок можно превратить в стационарный. Для этого многие производители предлагают специальные подставки под свои изделия, позволяющие, перевернув рубанок подошвой вверх и закрепив, использовать его как стационарный. Некоторые умельцы предлагают свинчивать штатную подошву у ручного рубанка и врезать его в столешницу. Однако при таком решении трудно регулировать глубину снятия стружки с обрабатываемого изделия.
