Сегодня мы рассмотрим как сделать фрезерный стол для ручного фрезера своим руками. Предоставлены: описание, пошаговое фото, видео для того, что бы умельцы без труда сделали такой фрезерный стол.

Для изготовления этого стола я использовал фанеру толщиной 18 мм. Она достаточна для того, чтобы получить прочную конструкцию. Элементы конструкции я укрепил при помощи металлического уголка сечением 40х40 мм.

Размеры столешницы – 800х500 мм. В центре вырезано отверстие в соответствии с размером подошвы фрезера. Для крепления боковин к столешнице применялись уголки и саморезы. В нижней части для соединения боковин также применены уголки и саморезы. В столешнице я просверлил 4 отверстия 10 мм и установил забивные гайки, чтобы закрепить гребенки. На стороне правой боковины сделал вилку и выключатель, чтобы фрезер было удобно запускать.

Подошву фрезера закрепил винтами на стальную пластину размером 200х200 мм, толщиной 2 мм. В столешнице сделал углубление, пластину поставил заподлицо сверху и закрепил при помощи саморезов. В центре в пластине выпилил отверстие диаметром 50 мм.

Чтобы поднять-опустить фрезер, использовал домкрат для автомобиля. Домкрат закреплен на основание стола саморезами. Вместо ручки использован самодельный маховик, чтобы получилась более плавная регулировка. Нет никакого крепления домкрата к фрезеру.

Для изготовления направляющей линейки взята фанера, клей «Момент-столяр», и саморезы. В средней части на линейке предусмотрел короб и отверстие, чтобы крепить патрубок пылесоса.

Гребенки выпилил из пихты, с их помощью заготовка более плотно прижимается к направляющей.
В гребенке выпилил пазы для передвижения по столешнице. Чтобы крепить гребенки к столешнице, использованы болты со втулками.

Чтобы заготовка не могла перемещаться вверх-вниз, изготовил из фанеры специальный пружинящий упор. Для его крепления на направляющую использовал гайки барашки.

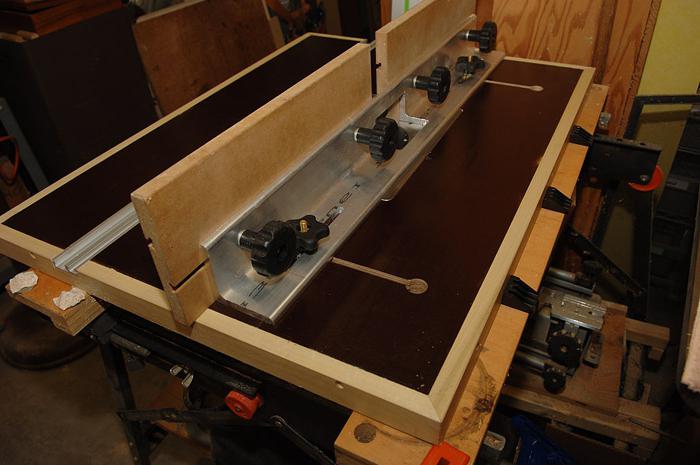

Получился стол — вот такой конструкции. Узнать подробности об этой работе можно, просмотрев мой фильм:

Поделиться:

Фрезерный стол для ручного фреза своими руками

Фрезерный стол — незаменимый помощник на крупных производствах и в домашних мастерских. Покупка оборудования требует не только знания механизма и принципа работы, но и значительных финансовых затрат. Поэтому для домашней мастерской можно сделать фрезерный стол своими руками.

Содержание

• 1 Виды оборудования
• 2 Как сделать фрезер своими руками?
• 3 Краткая пошаговая инструкция
• 4 Как сделать стол для фрезеровки
• 5 Установка фрезера
• 6 Изготовление лифта для рабочей головки
  • 6.1 Лифт с автомобильным домкратом
  • 6.2 Лифт с маховиком

Виды оборудования

Ручной фрезер — помощник любого мастера, который поможет обработать любые виды материала путем сверления, создания пазов, кромки и других видов работ.

Процесс эксплуатации инструмента требует особой внимательности и ловкости со стороны мастера, так как необходимо одновременно придерживать фрезу и обрабатываемый материал. Чтобы облегчить работу, многие специалисты покупают или изготавливают фрезерный стол для ручного фреза своими руками.

Фрезерный столик — необходимое приложение к ручной машине, облегчающее работу мастера в домашних мастерских. Он помогает изготовить качественные заготовки, детали, не уступающие изделиям, которые произведены профессионалами на производственных мощностях.

Самодельный фрезерный стол предполагает жесткое крепление механизма с ручным управлением к столешнице снизу. Это помогает улучшить качество конечного продукта, повышает продуктивность труда, уменьшает вероятность травматизма и помогает качественно обрабатывать материал.

Сделать фрезерный стол собственными руками несложно, а при соблюдении описанных ниже правил он не будет отличаться от покупной продукции и станет незаменимым помощником в мастерской. Кроме этого, самодельный стол для фрезера будет обладать только необходимыми опциями и иметь размеры, которые помогают разместить его в удобном месте.

Перед изготовлением оборудования важно выбрать необходимый вид механизма, определиться с его функционалом, а также возможностью дальнейшей модернизации.

В зависимости от исходного материала, который подлежит обработке, механизм можно изготовить своими руками для вытачивания заготовок из дерева, металла, пластика.

В зависимости от габаритов и мобильности, существует три типа:

1. Стационарное оборудование имеет большие размеры, крепится к полу или стенам, поэтому возможность дальнейшего перемещения, как правило, отсутствует.
2. Портативное оборудование — достаточно компактно и весит немного, что повышает его мобильность. Небольшой настольный фрезерный стол можно переносить и закреплять на любой поверхности. При изготовлении важно оснастить такой мини станок всеми необходимыми атрибутами для качественного выполнения работы.
3. Агрегатный механизм. При необходимости рабочую плоскость стола для фрезерного станка возможно в дальнейшем расширять и модернизировать.

Как сделать фрезер своими руками?

Прежде чем приступить к изготовлению фрезерного стола своими руками, необходимо вооружиться инструментами и материалами. Вам понадобится клей столярный, болты, гайки, шурупы, древесноволокнистая плита средней плотности или ЛДСП, березовая фанера, электрический лобзик, ключи, бумага для обработки поверхности, карандаш и линейка для замеров.

При изготовлении механизма важно создать массивную конструкцию, которая выдержит нагрузку предполагаемых работ. Для лучшей устойчивости фрезерные столы оснащаются регулируемыми ножками, что позволяет регулировать высоту стола и устанавливать его на любую поверхность, в том числе неровную.

Поверхность столешницы лучше изготавливать из износоупорного материала, который выдержит большие нагрузки и незначительное повышение температуры. С этой целью отлично подойдут кухонные поверхности. Раму рабочей зоны и ножки стола можно выполнить из бруса или фанеры толщиной 6 мм. При этом важно обеспечить свободный доступ к фрезеру, который крепится под эксплуатационной поверхностью, с целью проведения технического обслуживания. Для этого поверхность устройства можно сделать откидной либо выдвижной.

Стол для ручного фрезера должен отвечать всем условиям безопасности, поэтому:

1. Кнопка для запуска оборудования должна быть портативной, а с целью исключения самопроизвольного включения ее обязательно нужно оснастить крышкой.
2. Оборудование должно иметь экстренную кнопку выключения, находящуюся в легком доступе — для аварийного отключения станка.
3. Рабочую фрезу необходимо закрыть защитным щитком (лифтом).
4. Важно обеспечить чистое пространство вокруг рабочего стола. Установите стол на ровной поверхности, где нет ступенек, выступающих предметов, ям, проводов и прочего, что может стать причиной травмы.
5. Электрическая проводка и провода, которые подходят к фрезерному столу для ручного фреза, должны быть надежно спрятаны в гофрированную трубу и закреплены на внутренней поверхности рабочей плоскости и ножек.
6. Замена рабочей головки осуществляется исключительно при выключенном приборе, а также отключенном от сети.
7. Для предотвращения попадания опилок в глаза, а также загрязнения рабочей плоскости, которое может привести к нарушению концентрации, необходимо предусмотреть варианты очищения.
8. Исключить засорение рабочей фрезерной головки, что поможет предотвратить проскальзывание элементов заготовки.

Краткая пошаговая инструкция

Прежде чем приступить к сборке сделанного своими руками фрезерного стола из ручного фреза, необходимо ознакомиться с детальными схемами оборудования. Чертежи фрезерного стола и пошаговые инструкции, как сделать простейший фрезерный стол, представлены ниже:

1. Из письменного стола, листов дерево-стружечной пластины и брусков изготавливаем станину и столешницу необходимых размеров. С правой стороны делаем отверстие для установки пусковой и аварийной кнопки, которая будет способствовать включению фрезера.
2. Изготавливаем монтажную пластину, если есть необходимость в жестком креплении.
3. Делаем из ДСП, железных уголков, гаек и болтов лифт для движения фрезерного оборудования.
4. Под фрезер на поверхности стола делаем отверстие для рабочей головки и направляющего профиля, которые крепятся к станине фиксаторами.
5. Обязательно делаем отверстие и короб для стружки и других отходных материалов. Это необходимо для предотвращения засорения механизма. К коробу крепится шланг, с помощью которого производится удаление отходов.
6. К пластине крепим конструкцию фрезерного механизма, а затем фиксируем на столешнице.
7. С фрезера снимаем ручки и крепим подъемный механизм (домкрат, маховик).

Как сделать стол для фрезеровки

В процессе изготовления важно ознакомиться с чертежами стола для фрезера своими руками, так как его изготовление требует точных расчетов. Это необходимо, чтобы готовое оборудование позволяло выполнять не только заготовки, но и предусматривало очистку рабочей зоны и обеспечивало безопасность работы.

Универсальный фрезерный стол можно изготовить из столешницы кухонного или письменного стола, в основе которых древесно-стружечная пластина толщиной 36 мм. Рекомендуем использовать такой материал, так как он повысит устойчивость стола, снизит воздействие вибрации, а в процессе фрезерования гладкое пластиковое покрытие обеспечит свободное движение обрабатываемого материала.

Так же реально сделать стол из древесноволокнистой плиты средней плотности или шлифованной древесноволокнистой плиты с облицовочной пленкой, как изготовить станину из готового письменного или кухонного стола. Толщина исходного материала не должна быть менее 16 мм.

Изготовление фрезеровочного стола начинается с рамы. Крышка рабочей поверхности обязательно должна выступать с фасадной части на 10-20 см.

Установка фрезера

Важным элементом самодельного стола для ручного фрезера является рабочая головка, при установке которой необходимо предусмотреть надежное крепление, позволяющее фрезеру свободно двигаться. Это предотвратит его смещение и снизит вероятность травматизма. Для этого рекомендуется поместить рабочий инструмент на пластине, для изготовления которой необходимо придерживаться следующих правил:

1. Плита должна быть прочной, чтобы предотвратить ее провисание и смещение рабочей головки.
2. Диаметр отверстия для фрезерного оборудования должен быть больше рабочей головки, что позволит производить качественное техническое обслуживание и обрабатывать различными насадками заготовки и с легкостью их менять.
3. Фиксировать винты и головки необходимо таким образом, чтобы они находились на поверхности — это поможет предотвратить задевание обрабатываемого материала.
4. После крепления подошвы фреза к пластине зафиксируйте последнюю на рабочем столе. Необходимо произвести их зачистку с помощью полирующих материалов.

Изготовить пластину для крепления рабочей головки можно из металлических листов толщиной около 0,4 см. Для изготовления понадобится 2 стальных листа, на которых делаются 2 разных отверстия: 9 и 10 см в диаметре. Полученные заготовки соединяются между собой с помощью винтов. На готовой пластине делаются специальные отверстия, предназначенные для фиксации подошвы рабочего механизма. Из аналогичного материала можно изготовить вкладыши с отверстиями для смены фрез и втулок.

После изготовления крепления и втулок можно приступать к установке и фиксации подошвы накладками, которые используются по всей плоскости крепежного устройства. Такой способ установки поможет регулировать фрезерную подошву в случае ее проседания.

Изготовление лифта для рабочей головки

Стол для ручного фрезера невозможно представить без фрезеровочного лифта, который обеспечит вертикальное движение рабочей головки и повысит безопасность оборудования. Такая установка поможет осуществлять работу без непосредственного взаимодействия человека с электрическим инструментом.

Снизу рабочей плоскости на металлической пластине размещаются две одинаковые стойки, по которым будет происходить движение фрезеровочного механизма под воздействием толкающего устройства.

Рекомендуем воспользоваться рекомендациями по изготовлению наиболее эффективных и качественных подъемных установок.

Лифт с автомобильным домкратом

Принцип работы такого прижима для фрезеровочного стола заключается в ручной подкачке рычагом. Мастер с помощью собственных усилий осуществляет вертикальное движение рабочей головки. Лифт с домкратом является универсальным, компактным.

Для установки лифта к нижней части устройства крепится два параллельных упора с помощью металлических уголков, которые фиксируются шурупами. На направляющие устанавливается короб, в который помещается рабочая головка и домкрат. Для изготовления первого можно использовать фанеру или древесно-стружечную плиту. Снизу короба на направляющие фрагменты устанавливается горизонтальное основание — упор для фрезера, который предотвратит падение механизма.

Рабочая головка передней частью через пластину крепится к столешнице. Крепление не должно препятствовать свободному вертикальному движению фрезера. Задняя часть механизма устанавливается на опору лифта между направляющими, которые фиксируются на месте ручек фрезера. Для прочности устройство дополняется пружинами.

Лифт с маховиком

Лифт столешницы для фрезеровочного стола делается на основе упорного диска, шпильки и маховика.

Изготовление транспортира для фрезеровочного стола начинается с вырезания опорного диска. Для этого вам потребуется деревянная заготовка толщиной 1,8-2 см, из которой делается диск с углублением около 1,2 см в центре. В центре углубления с помощью дрели делается сквозное отверстие диаметром 1 см.

К опорному элементу через отверстие крепится шпилька диаметром 10 мм, которая фиксируется с помощью гаек и шайб. Размер шпильки в длину должен быть более 5 см, что необходимо для обеспечения свободного шага. На закрепленной шпильке ниже середины осуществляется крепление махового диска с помощью гаек и шайб.

С нижнего конца шпилька фиксируется на фанере, которая располагается в нижней части стола между ножками в 8 см от пола. Для крепления может использоваться встроенная гайка, относительно которой будет осуществляться вертикальное движение фрезы.

При желании собрать устройство можно самостоятельно своими руками, используя подручные средства и ручной инструмент. В процессе изготовления станка важно соблюдать пропорции и следовать предоставленным чертежам, которые облегчат работу.

Как построить стол маршрутизатора

К

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09/23/22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Джордж Томас / flickr / CC BY-NC-ND 2.0

Обзор проекта

Итак, вы освоили свой новый маршрутизатор — или, как вы думаете. Теперь пришло время открыть следующий уровень методов маршрутизации, создав собственную таблицу маршрутизации. Ручной маршрутизатор — это удивительно функциональный инструмент, который улучшается только после того, как он закреплен на столе маршрутизатора. Мало того, что станет возможным больше разрезов и приложений, но почти каждое применение ручного маршрутизатора будет легче выполнять на столе маршрутизатора. Следуйте инструкциям, чтобы узнать, как создать собственную таблицу маршрутизации.

Что такое таблица маршрутизатора?

Стол фрезера представляет собой плоскую рабочую поверхность с центральным креплением, которое удерживает фрезер на месте, а фреза выступает вверх сквозь стол. Это позволяет пользователю резать материал, не удерживая фрезер, что повышает контроль и точность.

Прежде чем начать

Быстрый поиск в Интернете даст, казалось бы, бесконечное количество разновидностей фрезерных столов, каждый из которых имеет свой особый дизайн, аксессуары и причины, по которым это лучший фрезерный стол. Это связано с тем, что лучший фрезерный стол для одного столяра может сильно отличаться от другого. В то время как костяк фрезерного стола остается прежним, незначительные изменения дизайна и широкий спектр аксессуаров могут затруднить понимание того, что необходимо, а что излишне.

Шаги, описанные ниже, позволят создать фрезерный стол, который можно настроить для работы с различными рабочими поверхностями и вариантами монтажа. Его даже можно использовать в качестве переносного фрезерного стола и прикрепить к козлам, хотя мы расскажем, как построить базовую деревянную основу. Стандартные аксессуары для фрезерного стола, перечисленные ниже, будут включены, но любые дополнительные аксессуары для фрезерного стола класса люкс могут быть легко добавлены во время строительства или позднее.

Принадлежности для стандартного фрезерного стола

Считайте, что это первый уровень опций для фрезерного стола своими руками. Это аксессуары, которые пригодятся почти каждому пользователю, от опытных столяров до начинающих домашних мастеров.

• Регулируемый упор: Регулируемая деревянная стенка, расположенная перпендикулярно столу, о который ударяется материал при резке. Это сделает фрезерный стол более быстрым и удобным в использовании, а также повысит точность пропилов.
• Вставная пластина фрезера: Пластина вторичного рынка, обычно изготавливаемая из металла, встроенная в столешницу фрезера для точного и надежного удержания фрезера на месте. Многие модели оснащены сменными кольцами, которые подходят для различных насадок.
• Защитный переключатель: Защитный переключатель используется для перемещения простого в использовании выключателя в доступное место вдали от маршрутизатора. Это значительно повысит безопасность устройства и улучшит удобство использования.

Роскошные аксессуары для фрезерного стола

Считайте этот «роскошный» уровень специальными аксессуарами и опциями, которые приятно иметь, но не имеют решающего значения для функционирования фрезерного стола.

• Обшивка: Featherboards — это регулируемые аксессуары, которые оказывают давление на материал, когда он подается на фрезерный стол. Это повышает точность резки и предотвращает отдачу, которая может повредить материал и создать угрозу безопасности. Перфорированные доски можно устанавливать на стол и на забор.
• Угловые салазки: Угловые салазки позволяют пользователю удерживать и толкать материал под заданным углом при подаче его через стол фрезера.
• Т-образная направляющая: Т-образная направляющая представляет собой встроенные алюминиевые направляющие с Т-образным пазом, через который аксессуары проходят и фиксируются на месте. Их можно использовать для установки регулируемого забора, перьев или угловых салазок.
• Подъемник фрезы: Подъемник фрезы обычно встроен в специальную вставку фрезы и позволяет пользователю регулировать глубину резания фрезы над столом.
• Система сбора пыли: Система сбора пыли имеет порт для сбора пыли и крепление для шланга промышленного пылесоса. При правильной установке эта система будет удалять все опилки по мере их образования.

Вопросы безопасности

Маршрутизаторы, как и большинство электроинструментов, небезопасны по своей природе, и с ними следует обращаться с особой осторожностью. Фрезер, установленный на фрезерном столе, имеет быстровращающуюся фрезу, выступающую из рабочей поверхности. По этой причине никогда не носите свободную одежду, всегда завязывайте волосы сзади и отказывайтесь от рабочих перчаток, которые могут зацепиться за удила. Всегда работайте, держа руки подальше от биты, и по возможности используйте предохранительные устройства.

Оборудование/инструменты

• Митра пила
• Настольная пила
• Циркулярная пила с направляющей (опционально)
• Карандаш
• Рулетка
• Маршрутизатор
• 1/4 “прямая фреза
• 1/2-дюймовая фреза с заподлицо с верхним подшипником
• Головоломка
• Лезвия для лобзика по дереву
• Дрель
• Сверла
• Зенковка сверла
• Зажимы
• Тряпки
• шлифовальный блок зернистостью 220

Материалы

Фрезерная столешница

• 4 фута x 8 футов x 3/4 дюйма Незавершенный МДФ
• Вставка фрезерной пластины с фурнитурой
• супер клей
• Клей для дерева
• Шурупы по дереву 2-1/2 дюйма
• 2 болта 2-1/2″ x 1/4″
• плоские шайбы 2 1/4 дюйма
• 2 1/4 “ручные ручки
• Лак-спрей
• Финишный воск
• Защитный выключатель фрезерного стола
• Шурупы по дереву 5/8 дюйма

Деревянная основа

• 1 сосновая доска 2x2x8 футов
• 1 сосновая доска 2x4x10 футов
• Шурупы по дереву 2-1/2 дюйма
• 2-дюймовые шурупы
• Клей для дерева

Как собрать фрезерный стол

Следуйте инструкциям, чтобы узнать, как построить фрезерный стол, который можно закрепить на различных рабочих поверхностях.

1. Столешница из МДФ

   Используйте настольную пилу или циркулярную пилу с направляющей, чтобы отрезать кусок МДФ размером 36 на 24 дюйма. Отрегулируйте эти размеры по мере необходимости для вашего пространства и использования.

2. План установки платы фрезера

   Поскольку каждая пластина маршрутизатора отличается, установка будет различаться в зависимости от того, что вы выберете. Обязательно купите пластину маршрутизатора, которая будет работать с вашим конкретным маршрутизатором.

   Как правило, каждая установка пластины будет состоять из вырезания отверстия в центре верхней части МДФ, а затем второго большего отверстия, точно такой же ширины, длины и толщины, что и вставка фрезерной пластины. Это позволяет вставке располагаться на выступе, созданном между большим и меньшим отверстиями, и при этом оставаться на одном уровне с верхней частью стола фрезера.

3. Вырезать маленькое отверстие

   Расположите пластину фрезера в центре верхней части МДФ и отрегулируйте с помощью угольника, пока она не станет идеально ровной и центрированной. Обведите вставку карандашом, затем удалите ее. Используйте электролобзик, чтобы вырезать отверстие примерно на 1 дюйм меньше, чем вставка пластины фрезера.

4. Создание шаблона вставки пластины фрезера

   Самый простой и точный способ вырезать большее отверстие для вставки фрезерной пластины — это создать шаблон из обрезков МДФ.

   Для этого положите вставку на рабочую поверхность и отрежьте две доски точно по длине вставки. Положите доски на рабочую поверхность, прижав их к вставке.

   Затем отрежьте две доски по всей ширине вставки плюс ширина двух предыдущих досок. Положите доски на рабочую поверхность, прижав их к выступающим сторонам вкладыша.

   Склейте доски вместе на концах и зажмите, пока клей не высохнет.

5. Размещение шаблона

   Поместите шаблон на верхнюю часть МДФ, совместив его с контуром вставки фрезерной пластины, и закрепите на месте.

6. Обрезной выступ пластины фрезерного станка

   Установите на фрезер заподлицо с верхним подшипником. Таким образом, подшипник может перемещаться по шаблону при резке МДФ внизу. Отрегулируйте глубину фрезы так, чтобы она проникала в МДФ лишь немного больше, чем толщина вставки фрезерной пластины, затем аккуратно обрежьте МДФ.

   Наконечник

   Вставки пластины фрезера почти всегда имеют регулируемые крепежные детали, помогающие выровнять поверхность стола фрезера, поэтому имеет смысл сделать выступ немного глубже, чем толщина вставки. Если это не относится к вашей вставке, вверните винты в выступ во всех четырех углах и используйте их для точной настройки высоты вставки, затягивая и ослабляя каждый винт.

7. Вставка пластины для крепления фрезера

   Сдвиньте вставку на место и закрепите с помощью предоставленного оборудования. Отрегулируйте оборудование до идеального уровня.

8. Построить забор

   Отрежьте два куска МДФ длиной 36 дюймов, затем разорвите их до ширины 4 дюйма. Склейте и зажмите доски вместе по длине, чтобы сформировать длинную L-образную форму. Сотрите лишний клей.

   Прикрутите их вместе с помощью шести 2-1 / 2-дюймовых шурупов. Просверлите пилотные отверстия с зенкером для каждого винта, чтобы предотвратить расщепление и уберечь головки винтов от повреждений.

9. Макет забора и отверстий для сверления

   Поместите направляющую заподлицо с одной длинной стороной столешницы фрезерного станка так, чтобы торцевые волокна не выступали на передней части направляющей, затем зажмите. Сделайте отметку в середине плоской доски, на расстоянии 6 дюймов от каждого конца. На каждой отметке просверлите упор и столешницу фрезера с помощью сверла диаметром 1/4 дюйма.

10. Канавки для забора

    Профрезеруйте канавки, чтобы расширить 1/4-дюймовые отверстия, оставленные сверлом, позволяя забору скользить вперед и назад после установки. Для этого зажмите поверочную линейку, параллельную 24-дюймовой стороне и отстоящую от отверстия, чтобы фрезер мог двигаться по ней, затем профрезеруйте канавку прямым сверлом на 1/4 дюйма. Остановите канавку сразу за серединой стола фрезера. Повторите с другой стороны.

11. Монтажное ограждение

    Установите упор, вставив болты с шайбами ​​в нижнюю часть стола и закрепив их вручную затянутыми ручками.

12. Отделка МДФ

    Удалите всю металлическую и пластиковую фурнитуру, затем слегка отшлифуйте МДФ и удалите всю пыль. Распылите на всю поверхность аэрозольный лак, следуя инструкциям производителя по нанесению и времени высыхания. После высыхания нанесите на поверхность воск и отполируйте до блеска. Это защитит МДФ и сделает рабочую поверхность гладкой, которую легко чистить. После завершения переустановите оборудование.

13. Крепление защитного выключателя

    Вкрутите предохранительный выключатель с большой кнопкой «СТОП» в нижнюю часть МДФ, используя 5/8-дюймовые шурупы.


    Совет

    Если вы планируете установить столешницу маршрутизатора на стационарное основание или шкаф, рассмотрите возможность установки защитного выключателя на основание.

Как собрать основание стола для фрезерования

Чтобы построить деревянную основу для фрезерного стола, выполните следующие действия. Пропустите эти шаги, если вы планируете крепить столешницу к шкафу или сборному основанию стола маршрутизатора.

1. Вырежьте и прикрепите опоры для столешницы

   Разрежьте 2×2 на две части по 36 дюймов. В нижней части столешницы маршрутизатора установите одну плату заподлицо с передним краем, а другую — с задним краем. Приклейте доски и зажмите их, затем прикрутите их на место с помощью 2-дюймовых шурупов. Вытрите лишний клей и снимите зажимы, как только клей высохнет.

2. Скошенные ножки

   Используйте торцовочную пилу с углом наклона 5 градусов, чтобы разрезать 2×4 на четыре 12-дюймовые ножки с параллельными углами на каждом конце.

3. Прикрепить ножки

   Прикрепите ножки к каждому углу, вкрутив ножки в опоры 2×2 с помощью 2-1/2-дюймовых шурупов. Расположите углы так, чтобы ножки выступали дальше столешницы.

4. Вырежьте и прикрепите направляющие для ног

   Разрежьте 2×4 на две 24-дюймовые части. Вкрутите каждую 24-дюймовую доску в нижнюю часть правой и левой ножек. Это добавит устойчивости и обеспечит горизонтальную доску, чтобы прижать стол к рабочей поверхности.

Как установить фрезерный стол

Хотя вы можете просто купить основание фрезерного стола, существует несколько способов установить фрезерный стол. Вы можете построить стационарно установленные деревянные ножки, построить шкаф с индивидуальным хранилищем или даже прикрепить стол к предварительно изготовленному 36-дюймовому базовому шкафу. Если вам нужно что-то, что можно легко хранить, когда оно не используется, эта конструкция идеально подходит для крепления на козловых козлах во время использования, так как ее легко разобрать для компактного хранения. Кроме того, верхнюю часть МДФ можно закрепить на существующем верстаке, просто вырезав прорезь для фрезера.

Самодельные фрезерные столы с нуля

1. Дом
2. Дом и сад

Купить

Когда дело доходит до столяра, независимо от уровня вашего опыта, большинство людей представляют себе изготовление мебели или подарков для близких. Однако чем больше мы этим занимались, тем больше понимали, что на самом деле можем использовать наши навыки и для себя, чтобы принести пользу тому самому хобби, о котором мы говорим! Прелесть возможности делать вещи самостоятельно заключается в том, что вы также можете делать вещи, которые сделают ваше рабочее пространство еще более удобным местом для вас. Вот почему, когда мы поняли, что нам нужен новый фрезерный стол, мы решили обратиться за помощью в Интернете, чтобы сделать его самостоятельно, а не покупать его в магазине.

На тот случай, если вам нравится идея сделать свой собственный фрезерный стол с нуля так же сильно, как и нам, если не больше, вот 15 самых лучших дизайнов, структур и руководств, которые мы нашли в нашем поиске информации. и руководство!

1. 6-ступенчатый фрезерный стол своими руками

Несмотря на то, что вы чувствуете себя полностью готовым к изготовлению собственного фрезерного стола, вы все еще немного ближе к стороне спектра новичка в общей схеме того, как работают опытные деревообработчики? В этом случае мы бы  определенно предлагают взглянуть на то, как Instructables сделали эту простую и эффективную таблицу маршрутизации всего за шесть шагов, которые они тщательно и четко изложили для вас.

2. Самодельный настольный фрезерный стол

Возможно, у вас на самом деле уже есть довольно большой верстак в вашем пространстве, и, кроме того места, где он стоит, у вас действительно не так много места для совершенно отдельного стола, как те конструкции, которые вы видели до сих пор? В этом случае мы думаем, что вам будет лучше с чем-то вроде этого настольного фрезерного стола от Mitch Deitrich ! Они покажут вам, как сделать такой, который будет стоять на вашем обычном верстаке, а не занимать отдельное место.

3. Упрощенный фрезерный стол до 20 долларов США

Вам на самом деле действительно нравится идея настольного фрезерного стола, но у вас немного меньше опыта и немного больше бюджета, чем позволяет то, что вы видели выше? В этом случае, мы думаем, вам действительно понравится то, как Инженерная обработка дерева и DIY дает вам инструкции по изготовлению фрезерного стола в более простом стиле, сборка которого стоит всего 20 долларов!

4. Двухдневные чертежи фрезерных столов

Вы заинтригованы идеей настольного фрезерного стола, но не полностью убеждены, потому что не можете решить, подходит ли он для вашего пространства? Что ж, к счастью для всех нас, на самом деле это не единственное дополнение к маршрутизатору, которое вы можете сделать для своего рабочего места! Также рассмотрите этот двухдневный план, изложенный в Popular Woodworking , который показывает вам, как построить такой, как расширение на конце стола, который у вас уже есть.

5. Фрезерный стол с ящиками для хранения

На тот случай, если вы заинтересованы в создании полностью независимого фрезерного стола, но хотели бы максимально использовать его, если собираетесь добавить еще одну структуру в свое пространство, вот фантастическая работа Крестона Вуда, которая не только легко передвигается благодаря тому, что у него есть колеса вместо ножек, а также множество ящиков для хранения всех ваших различных инструментов и расходных материалов!

6. Базовый фрезерный стол коробчатой ​​формы для начинающих

Действительно ли мы привлекли ваше внимание, когда начали говорить о таблицах маршрутизации, которые были удобны для начинающих, потому что это определенно то, как вы все еще классифицируете себя, но вы просто не уверены, что более простые идеи, которые мы показали вам ранее, довольно достаточно просты ? Тогда мы предлагаем вместо этого взглянуть на это руководство от Woodsmith ! Он имеет простую коробчатую структуру и специально разработан для новичков!

7.

Возможно, у вас уже есть фрезерный стол, и вы хотите вывести его на новый уровень или добавить несколько дополнительных функций, чтобы получить от него максимальную отдачу? Тогда мы определенно предложили бы взглянуть на то, как компания Microjig сделала это фантастическое приспособление для прижима фрезерного стола всего за несколько удивительно простых шагов. Этот толчок оказывает нужное давление на края вашего дерева, чтобы вы могли делать более точные разрезы более безопасным способом.

8. Чистый и аккуратный фрезерный стол

Вы на самом деле чувствуете себя достаточно уверенно в своих навыках работы с деревом прямо сейчас, когда уверены, что сможете сделать фрезерный стол, который будет немного более стильным и визуально приятным, а не просто спиленным более сырым способом? В таком случае мы бы определенно предложили взглянуть на то, как Ана Уайт шаг за шагом создавала этот прекрасный, очень похожий на стол стол.

9. Вертикальный фрезерный стол для начинающих

Может быть, простота и простота сборки — это именно то, что вам нужно? Будь то умение или любовь к минималистской эстетике, мы думаем, что вы действительно хорошо справитесь с этим фантастическим произведением, изложенным в четких и прямых инструкциях в Woodsmith Shop. Они даже покажут вам, как сделать немного более сложную версию шкафа и полки, если вы решите, что готовы принять вызов.

10. Передвижной фрезерный стол на колесах

На самом деле мы показывали вам один или два других урока по фрезерному столу, которые научили вас, как сделать стол на колесах, но они были довольно коренастыми и большими по своей конструкции, поэтому вряд ли это были детали, которые вы могли бы перемещать по своей прихоти. если бы вам это было совершенно не нужно. Однако мы понимаем, что иногда приятно, когда ваши изделия довольно мобильны, особенно если работа по дереву — это ваша работа, и вы работаете фрилансером, или если вы занимаетесь ремонтом дома! Вот почему нам так понравился этот меньший, более мобильный фрезерный стол на колесах от One Project Closer .

11. Стол-маршрутизатор 3-в-1

Если вы собираетесь потратить все время и усилия, чтобы сделать свой собственный фрезерный стол, вы бы предпочли создать многоцелевой предмет, который также поможет вам аккуратно разнообразить ваше ограниченное пространство? В таком случае у Thinking Wood есть для вас абсолютная  90 324 идеальная деталь из серии 90 325! Посмотрите, как они сделали эту конструкцию, в которой есть фрезерный стол, рабочее место и место для настольной пилы, встроенные в одно целое.

12. Настенный складной фрезерный стол

Возможно, вам очень нужен фрезерный стол, но на самом деле вы немного ограничены с точки зрения площади рабочего места и , поэтому вам нужен более уникальный дизайн? Что ж, если у вас есть стена пространство для работы, мы думаем, что нашли для вас именно ту идею! Посмотрите, как компания Rockler построила настенный складной фрезерный стол, который работает так же хорошо, как и любой другой стол, который вы видели здесь до сих пор.

13. Ограждение фрезерного станка для настольной пилы

Вы на самом деле не совсем уверены, что  любой из вариантов стола для фрезерования, которые мы показали вам до сих пор, действительно поместятся или будут работать в вашем пространстве, потому что оно действительно очень ограничено, но у вас есть проекты в работе, которые вы знаете вам обязательно понадобится один под рукой для? Тогда, возможно, вы бы предпочли построить свою как наименьшую возможную пристройку? Нам нравится, как Джефф Бранч показывает вам, как изготавливать и прикреплять нестандартные детали, которые превратят ваш обычный распиловочный стол  в стол маршрутизатора с небольшим количеством времени и усилий.

14. Фрезерный стол из деревянного шкафа

Если вы собираетесь потратить все время и усилия на изготовление собственного фрезерного стола, вы бы предпочли использовать это как возможность вторичной переработки? В этом случае у нас есть ощущение, что вы действительно хорошо справитесь с чем-то вроде этого руководства от Popular Woodworking, в котором показано, как сделать фрезерный стол из старого деревянного шкафа, который уже построен! Иногда приятно сэкономить время и перепрофилировать вещи, настроив их, а не начинать с нуля.
