Струбцина угловая и другие конструкции – краткая характеристика

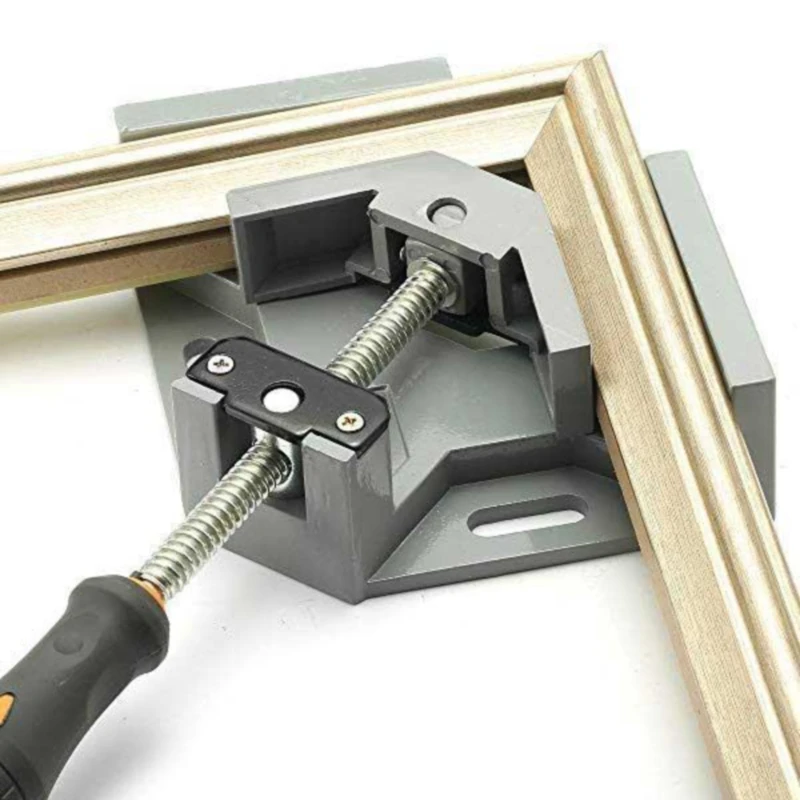

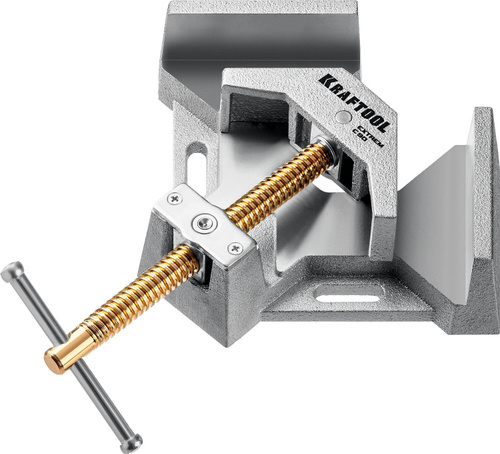

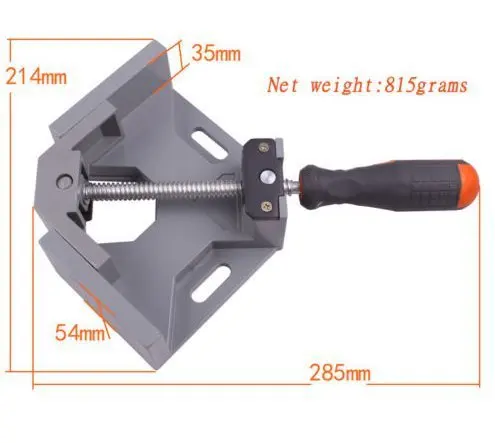

Винтовые приспособления отличаются тем, что у них имеется винт, а рукоятка имеет T-образный вид. Во время поворота рукоятки губки начинают сжиматься, при вращении в обратную сторону – разжиматься. Такие струбцины часто применяют для фиксации труб в работе с сантехническими приборами. Угловая струбцина используется для поддержки заготовок изделий под прямым углом. Это могут быть самые разные слесарные работы. Они считаются очень прочными, потому что для их производства используют дюралюминий, а удобны для слесарных работ потому, что на них выполнены специальные монтажные отверстия, чтобы можно было закреплять на верстаке.

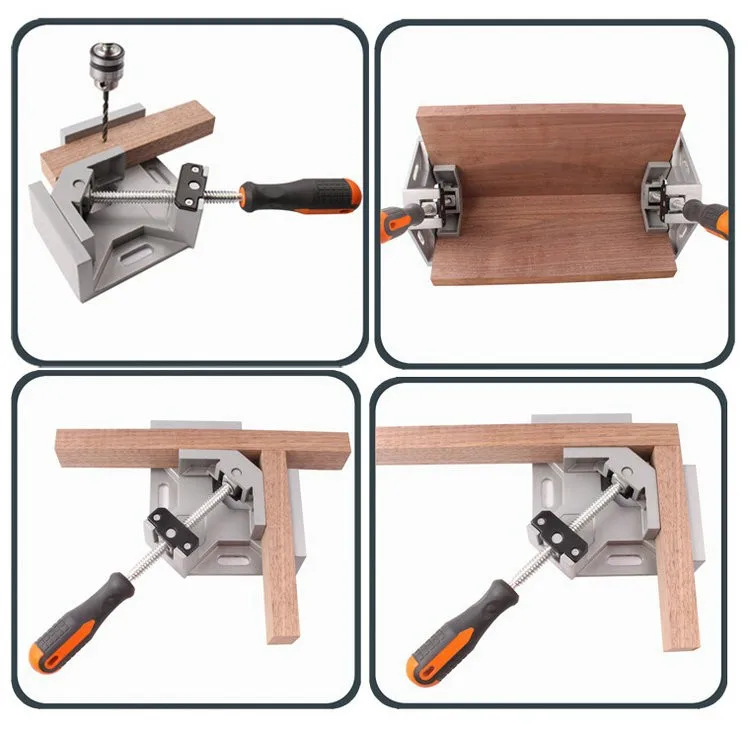

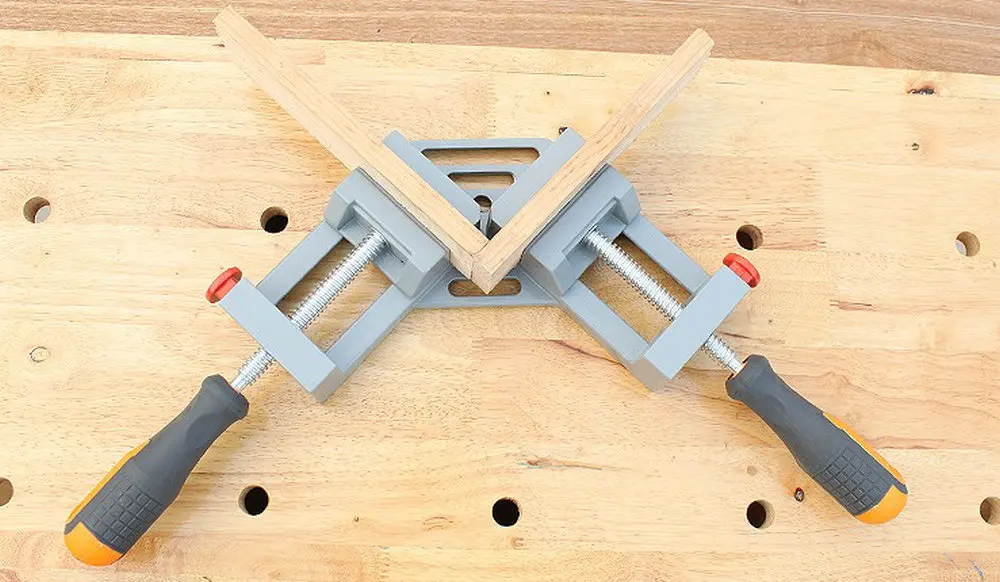

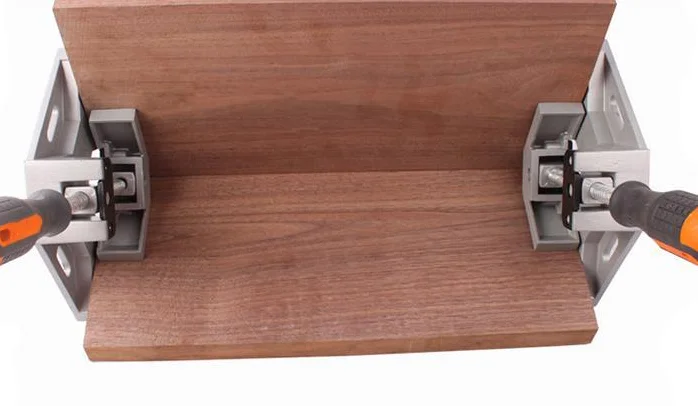

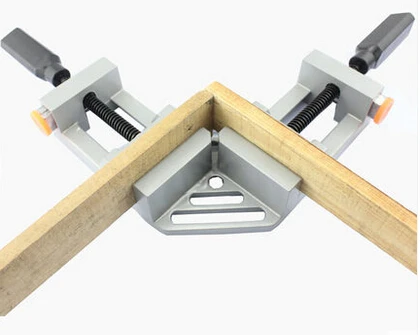

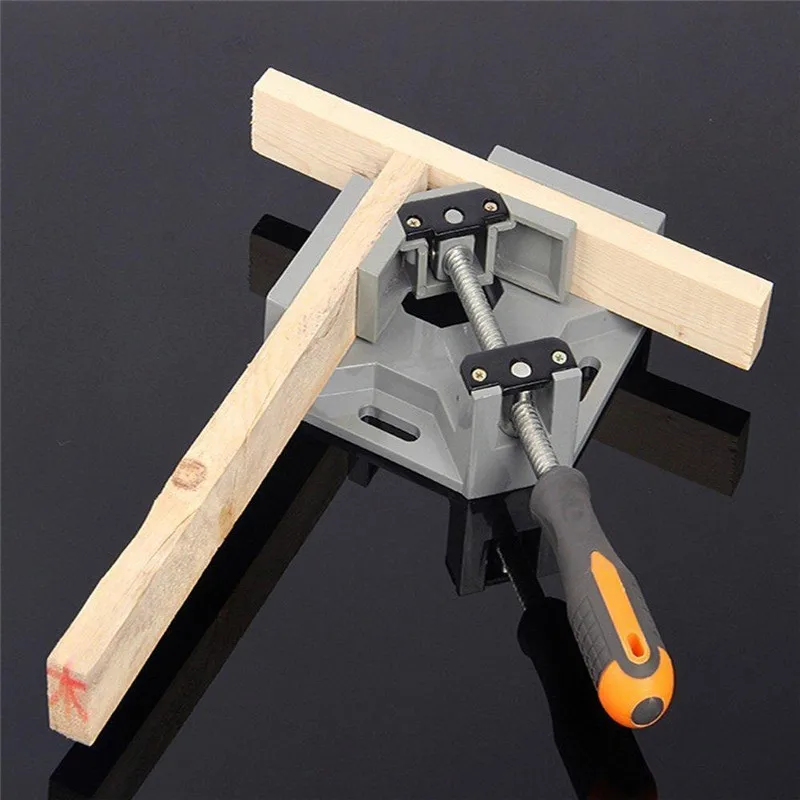

Конструкция таких струбцин хороша для удержания элементов рамы или уголков, а также других похожих деталей во время их склеивания.

Струбцина монтажная предназначена закреплять и зажимать железобетонные плиты и другие материалы, которые используются при возведении зданий или сооружений. Для данной работы изготавливают зажимы из особо прочных металлов. Это позволяет применять их для закрепления конструкций с тяжелым весом при строительных или ремонтных работах. Хоть она и выполняет сложную и ответственную работу, но конструкцию такая струбцина имеет совсем просту, чертеж об этом явно свидетельствует. Она считается самой надежной.

С ее использованием и ремонтом вполне смогут справиться работники без специальной квалификации. Еще данный вид приспособлений используют для закрепления труб и других элементов коммуникаций. С их помощью можно хорошо закрепить круглые или овальные детали с разными диаметрами. Основное отличие такого вида струбцин – это несколько точек крепления, поэтому работа с ними обеспечит надежное соединение кусков трубопровода, и конструкция будет хорошо подготовлена к проведению сварочных работ.

Быстрозажимные струбцины называют самыми эффективными. Часто при работе с деталями бывают случаи их смещения, благодаря силовому воздействию. Хорошо, если реакция срабатывает моментально, и можно рукой передвинуть рукоятку зажима и зафиксировать более надежно. Поэтому у быстрозажимных струбцин приделаны накладки, а система осей и рычагов позволяет работать на зажим только одной рукой.

Ручную струбцину по-другому называют пружинным зажимом. У него имеются две рукоятки, и если их разводить, то и основные зажимные части тоже моментально разведутся, а при выполнении обратных действий они сведутся и зафиксируют любой предмет. Из-за имеющегося пружинного механизма усилия пользователя значительно облегчаются. Такой тип струбцин применяют тогда, когда требуется склеить мелкие детали или удержать небольшие предметы из нетвердых материалов: из картона, дерева, пластика. Кроме основных видов струбцин, имеются и уникальные, или узкоспециализированные. Их тоже немало, часто встречаются следующие варианты: кулачковые, клиновые, угловые, с глубокими пазами, специальные для стульев.

Как сделать струбцину – создаем инструмент сами

Если вы хотите, чтобы в работе вам помогала собственная струбцина, своими руками мы попробуем изготовить вариант, который имеет самую простую конструкцию.

Как сделать струбцину своими руками – пошаговая схема

Шаг 1: Подбираем детали

Прежде чем начать собирать данное приспособление, надо посмотреть, есть ли в домашней кладовой все необходимое. Для изготовления нужно: пара шпилек, где резьба длиной около двухсот миллиметров, а диаметр около пяти миллиметров; пара шпилек, где сечение, как и у первых, а длина около 120 мм; гайки подходящего размера; пара фанерных дощечек размером 15х150х200 мм; пара реек размером 20х40х240 мм (желательно пользоваться брусками из дерева не мягких пород).

Шаг 2: Собираем основание

Самодельные струбцины, как правило, крепят на поверхности рабочего стола. Поэтому берутся бруски, которые приготовлены для крепления зажима к верстаку. На них просверливается пара отверстий так, чтобы гайки со шпильками были очень плотно прижаты друг к другу. Для того чтобы приспособление было устойчивым и прочным, нижний брус надо расположить плотно на горизонтальной плоскости, то есть плашмя, а верхний брусок располагаем наоборот ребром к столешнице. Затем надо установить фанерные дощечки и к ним приложить брусок, который будет крепиться на поверхности стола. Надо обратить внимание на то, чтобы нижний краешек досок был ниже брусочка хотя бы на 3 см. Все данные элементы, а их три, просверливаются насквозь. Они нужны будут для вставки шпилек чуть позже.

Шаг 3: Делаем зажим

Одну дощечку нужно прочно зафиксировать к нижнему бруску. В качестве зажима будет вторая доска. Данная конструкции будет осуществлять захват при помощи подвижной фанерной полоски, а при помощи коротких шпилек струбцина будет крепиться к поверхности стола. Длинные шпильки нужны для определения рабочего хода, а для фиксации подвижной части и регулировки силы зажима нужны гайки. Их роль в данной конструкции – быть рычагами. Как сделать струбцину, вы узнали, но следует понимать, что сделанные в домашних условиях инструменты имеют низкий уровень прочности. Но для выполнения несложных домашних работ они будут хорошими помощниками.

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Сравнение соединителей фоторамок | Framing 4 Yourself

При сравнении соединителей фоторамок лучше всего начать с понимания технологии V-Nailing. По сути, V-образное забивание — это забивание V-образного гвоздя в заднюю часть рамы так, чтобы два крыла врезались по обе стороны от шва, который образуется, когда два скоса прижимаются друг к другу, образуя угол рамы. Гвоздь скрепляет угол, соединяя раму. Преимущество V-образного гвоздя перед традиционным боковым гвоздем заключается в том, что гвоздь вбивается за раму, что устраняет необходимость косметического покрытия шляпки гвоздя. Это и быстрее, и проще. V-образные гвозди не привязаны к конкретному бренду, а это означает, что любые V-образные гвозди могут вписаться в любой соединительный элемент, который у вас есть.

Столяр Logan Studio

Если вам нужна система V-Nailing с зажимом, наиболее экономичным вариантом является столяр Logan Studio, модель F300-1. Этот комбинированный пресс и забивная головка поставляется с угловым зажимом для удержания скосов вместе во время забивания гвоздя. В нем используется магнитный наконечник, который удерживает V-образный гвоздь и втягивается в подпружиненную втулку, когда кольцо давит на гвоздь. Более того, он обеспечивает дополнительную движущую силу за счет рукоятки рычага и поэтому надежен при работе с твердыми, а также средними и мягкими породами древесины.

Балка, которая удерживает приводную головку, может регулироваться вверх и вниз на параллельных стойках, чтобы обеспечить превосходную движущую силу на отливках различной толщины. Он поставляется с ассортиментом из около 50 V-образных гвоздей из твердой и мягкой древесины размером 3/8 дюйма. Но у Logan Studio Joiner есть один заметный недостаток. Расстояние между приводными стойками не позволяет соединять рамы шириной более 2½ дюймов. Хотя это редко является проблемой для тех, кто обрамляет фотографию или искусство на бумаге (что редко предполагает использование рамок шириной более 2½ дюймов), это может быть проблемой для тех, кто обрамляет картины маслом или более крупные работы, требующие более богатой лепнины.

Вопросы по зажимам

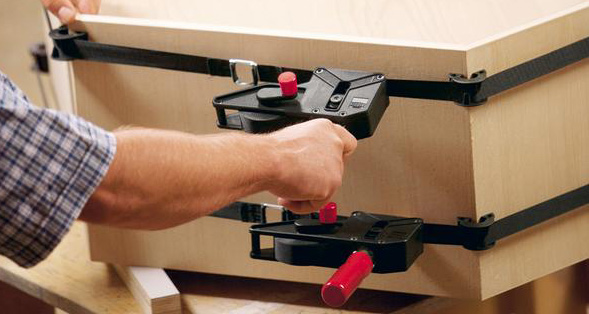

Еще одно наблюдение по поводу дебатов о ленточных и угловых зажимах: угловой зажим не позволяет пользователю увидеть, как все четыре угла рамы надежно прилегают друг к другу до прибивания гвоздей. Только когда все четыре угла рамы соединены вместе, можно провести тщательный осмотр швов, чтобы убедиться, что шлифовка не требуется. Предложенный Логаном метод выравнивания секций и проведения пальцем по скошенным поверхностям перед размещением их в угловом зажиме пригоден для использования, но не так надежен, как предварительное зажимание высококачественным ленточным зажимом высокого напряжения. Покупателям, приобретающим столярный станок, в состав которого входит только угловой зажим, например Studio Joiner, целесообразно дополнительно приобрести 15-футовый ленточный зажим Framing4Yourself или 23-футовый ленточный зажим Bessey, чтобы решить проблему по номинальной дополнительной цене.

Тем не менее, даже возможность закрепить раму не решает другой проблемы, связанной с укладкой рамы на лицевую сторону для прибивания гвоздями: возможное повреждение поверхностей богато украшенных рам или рам, состоящих из хрупких украшений в сборе. Для этих рамок гвоздь должен быть забит снизу, процесс, называемый «подкалыванием». Logan’s Pro Joiner — это высококачественная опора по экономичной цене.

Столярный станок Logan Pro

Столярный станок Logan Pro, модель F300-2, рама зажимается лицевой стороной вверх и регулируется в соответствии с размещением гвоздей и усилием забивания. Нажав на рычаг, зажатая рама опускается вниз, чтобы встретиться с V-образными гвоздями, которые удерживаются в магнитном картридже. Картридж одновременно забивает два V-образных гвоздя в древесину при нажатии рычага. Pro Joiner легко проникает в твердую или среднюю/мягкую древесину и поставляется с набором V-образных гвоздей. Угловой зажим встроен прямо в пресс. Этот быстрый, простой и эффективный V-Nailer является фаворитом среди тех, кто занимается строительством в самых разных стилях. Но у него тот же недостаток, что и у Logan Studio Joiner. Он не может соединять рамы шириной более 2½ дюймов.

Logan Elite Professional Underpinner

Рамщики, которым нужна простота и мягкость опоры, но с универсальностью Framing4Yourself Elite Joiner, обратят внимание на Logan Elite Professional Underpinner, модель F300-3. Этот первоклассный соединитель рам может соединять рамы любой ширины и толщины с помощью ножной педали, которая выводит V-образные гвозди из-под плавным, решительным движением, которое точно и легко вставляет V-образные гвозди. И все это делается руками. Никаких хомутов не нужно.

Наконец, самое новое дополнение к линейке инструментов Logan для соединения рам — это Logan Hobby Joiner, модель F300-4. Преимущество этого ручного инструмента в том, что он экономически эффективен, но его производительность оставляет желать лучшего. Как и в случае с большинством ручных инструментов для изготовления рам, точность, требуемая для обрамления картин, редко удовлетворяется инструментами, которые не стабилизированы в корпусе или раме. Более того, забивание V-образного гвоздя инструментом, ударяемым молотком, не гарантирует наилучшего качества без некоторой практики. Однако у этого инструмента есть то преимущество, что он может соединять рамы любой ширины.

При сравнении столярных станков для фоторамок вы должны рассмотреть ряд вариантов и выбрать инструмент, который подходит именно вам.
