Как сделать столярные ваймы из профильной трубы своими руками для склейки мебельного щита

Если при склейке деревянного щита использовать для стягивания досок обычные F-образные струбцины, то щит попросту может выгнуть «пузом». Вся проделанная работа может пойти насмарку.

Чтобы этого не произошло — необходимо использовать столярные ваймы или другие зажимные приспособления. Многие начинающие мастера, возможно, даже и не знают о существовании подобных приспособлений, но все же их часто используют в домашних мастерских.

По сути, ваймы — это такие же струбцины, но предназначены они специально для склейки деревянных щитов (в том числе мебельных).

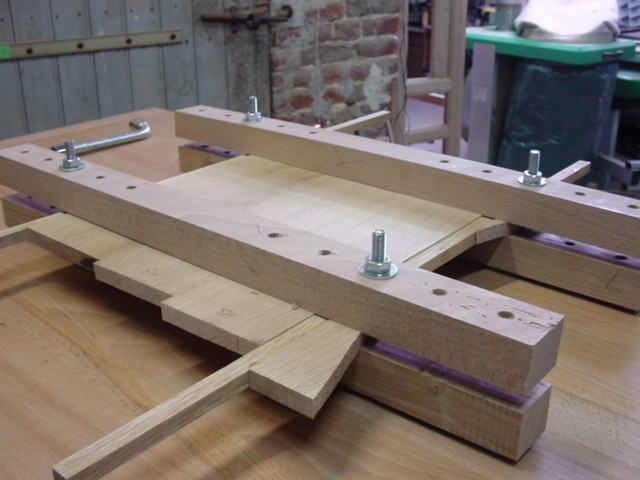

В отличие от обычной F-образной струбцины, столярные ваймы стягивают и надежно фиксируют склеиваемый деревянный щит одновременно в двух плоскостях, обеспечивая таким образом более качественную и надежную склейку.

В сегодняшней статье мы рассмотрим, как изготовить самодельные ваймы своими руками.

Мы специально отобрали для вас несколько разных вариантов конструкции, чтобы было из чего выбрать. Надеемся, что вам подойдет хотя бы один из предложенных вариантов.

Содержание

Какие материалы лучше использовать

Чтобы столярная струбцина получилась надежной и прочной, для ее изготовления нужно использовать соответствующий материал — например, металлический уголок.

Правда, есть одна небольшая проблема.

Если использовать уголок, прочность струбцины увеличится, но вместе с этим увеличится и ее вес. Не каждый мастер готов таскать тяжелые ваймы.

Но если большой вес вас нисколько не смущает, то это отличный вариант — такая вайма прослужит вам верой и правдой не один год.

Чертежи и схемы самодельных зажимов из металла вы можете без проблем найти в свободном доступе в интернете: например, на тематических сайтах или форумах самодельщиков.

Если вам нужен облегченный вариант, но при этом достаточно прочный, то рекомендуем использовать квадратную профтрубу (прямоугольная, в принципе, тоже подойдет). Пожалуй, на этом варианте мы и остановимся.

Изготовление ваймы из профильной трубы

Если вы решили сделать столярные струбцины своими руками, мы предлагаем вашему вниманию недорогой и простой в изготовлении вариант. Можно использовать самодельные приспособления при сборке домашней мебели.

Обратите внимание: для склейки щитов из досок или брусков потребуется минимум две столярные ваймы.

Мы подробно расскажем, как сделать своими руками одну струбцину-вайму, а вы уже сможете сделать столько вайм, сколько вам нужно.

Необходимые инструменты и материалы

Для изготовления самодельной столярной ваймы нам понадобятся:

  • болгарка;
  • дрель или сверлильный станок;
  • токарный станок;
  • метчик для нарезания резьбы.

За основу будем использовать квадратную профильную трубу 25х25 мм (либо, как вариант, можно использовать прямоугольный профиль размером 25х40 мм).

Длина профильной трубы может быть разной, в зависимости от размеров склеиваемого щита. В нашем же случае будем использовать две профтрубы длиной по 1 м.

Помимо этого, нам потребуется металлическая полоса шириной 20 мм и стальной круглый пруток диаметром 20 мм.

Для удобства запишем все необходимые материалы в виде списка:

  • профтруба;
  • полоса металла;
  • кругляк;
  • резьбовая шпилька;
  • болты с гайками.

Пошаговая инструкция

Приступаем к изготовлению столярной ваймы своими руками. Первым делом находим центр на профильных трубах — чертим линию по всей длине. После этого через каждые 10 см сверлим отверстия (d = 10 мм).

Из металлической полосы необходимо будет изготовить распорные детали. Отрезаем заготовки длиной по 12 см. По краям деталей сверлим крепежные отверстия.

Из стального круглого прутка необходимо будет сделать направляющую гайку с резьбой.

Первым делом на токарном станке надо сделать ровную площадку — для этого фрезеруем часть круглого прутка. Длина кругляка должна быть равной ширине профтрубы — 25 мм.

В двух бочонках сверлим отверстия сверлом диаметром 14 мм, и нарезаем резьбу М16. Дополнительно сверлим продольное отверстие (через всю заготовку) под резьбу М10.

Приступаем к сборке. С помощью болтов соединяем друг с другом распорные элементы и крепим их к профильным трубам.

Между пластинами устанавливаем самодельный бочонок с резьбой, в который будет вкручиваться прижим (как его сделать — расскажем чуть позже).

На следующем этапе отрезаем кусок резьбовой шпильки диаметром 16 мм (длина заготовки — 17 см). В торце с одной из сторон необходимо просверлить отверстие и нарезать резьбу М8.

На краю резьбовой шпильки с помощью болта надо будет закрепить упорную шайбу, выточенную на токарном станке. Получившийся прижим вкручиваем в направляющую гайку-бочонок.

После этого необходимо будет отрезать еще одну партию распорных элементов (4 штуки). Сверлим в них крепежные отверстия, и прикручиваем с помощью болтов к профильным трубам.

Из кусочков квадратного профиля нужно будет сварить Н-образный упор, в который будут упираться доски при склейке деревянного щита.

Видео

Пошаговый процесс изготовления самодельной столярной ваймы показан в видеоролике ниже. Данной идеей поделился автор «Самоделкин Иван».

Отличная Идея Для Мастерской! Как же я додумался!

Еще раз хотим напомнить: чтобы качественно склеить деревянный щит, нужно использовать как минимум 2-3 ваймы-струбцины.

Процесс склеивания деревянных щитов

Выставляем задний упор на нужное расстояние (в зависимости от размеров склеиваемого деревянного щита).

Между задним упором и зажимом вставляем подготовленные доски или деревянные бруски, после чего крутим ходовой винт, и стягиваем заготовки.

Таким образом, с помощью ваймы столярной можно контролировать сразу две плоскости.

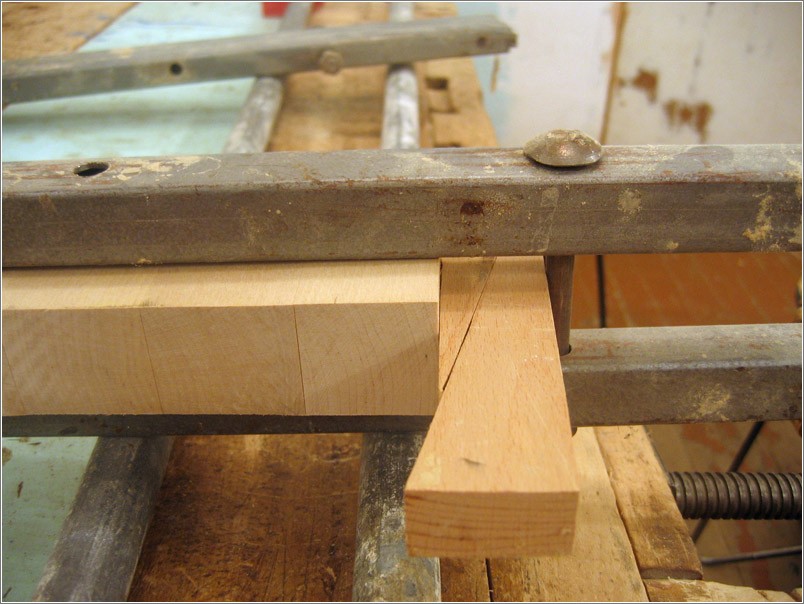

Вращением прижима мы стягиваем доски между собой, а профильные трубы фиксируют плоскость мебельного щита, позволяя избежать образования «пуза» в процессе склейки.

Если нужно склеить деревянный щит небольшого размера, и вы используете одну струбцину-вайму, то желательно сверху и снизу подкладывать металлические пластины, чтобы выровнять плоскость.

Если нужно склеить небольшой щит из дерева (шириной не более 90-100 см), то можно обойтись и без струбцин с ваймами.

Нам потребуются две металлических скобы, которые можно вырезать из листового металла. Края у каждой скобы должны быть срезаны под углом.

Пользоваться этими скобами очень просто. Например, вам нужно склеить две доски. Подготавливаем доски, наносим клей ПВА на обработанную кромку, и стыкуем их.

Далее в торцы досок забиваем металлические скобы, стягивая их. После склейки скобы извлекаются. Берите этот способ себе на заметку.

Вайма из профильной трубы с эксцентриком

За основу самодельной струбцины используется прямоугольный профиль 40х20 мм. Длина профильной трубы — около 1 метра.

Сразу нужно отметить, что данный зажим немного отличается от классической ваймы, поскольку он не имеет верхнего прижима. Но для склеивания щитов из дерева такая струбцина все же сгодится.

Пользоваться самодельным зажимом очень удобно — за счет эксцентрикового механизма.

Итак, для изготовления одной струбцины-ваймы потребуется одна профильная труба длиной около метра (длина направляющей — на ваше усмотрение).

Далее из металлического уголка необходимо будет сделать два ползуна, которые будут перемещаться по направляющей.

К одному ползуну будет крепиться упор для заготовок, ко второму — эксцентриковый прижим. На следующем этапе приступаем к изготовлению самого эксцентрика.

Для этого изготавливаем из уголка профиль нужного размера. Надеваем его на ползун, к которому потом крепим эксцентриковый прижим.

После этого останется только вырезать и приварить к ползунам прижимные губки.

К направляющей нужно приварить две пластины по краям. В пластинах надо просверлить отверстия для крепления к рабочему столу.

В упорной части необходимо просверлить отверстие для фиксации ползуна в нужном месте на направляющей.

Зачищаем все места сварки лепестковым кругом, после чего останется только покрасить и собрать самодельную столярную струбцину.

Видео

Подробный процесс изготовления эксцентриковой ваймы можно посмотреть на видео ниже. Идея изготовления этой самоделки принадлежит автору Kwando Technic.

Homemade Long Bar Clamp | How to make Quick action Clamp

Столярная вайма для склейки деревянных щитов

Хотим поделиться с вами еще одной интересной идеей — будем делать столярную вайму-струбцину, которую можно использовать как для склейки небольших щитов, так и для фиксации габаритных заготовок из дерева с целью дальнейшей их обработки.

Конкретно данный вариант самодельного зажима рассчитан на работу в связке с тисками. Но можно сделать крепление к столу.

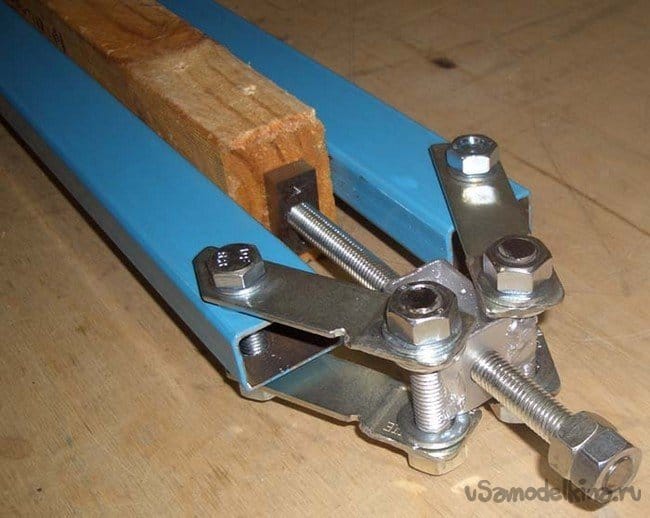

За основу используется С-образный профиль. Но опять же, можно взять и профильную трубу прямоугольного сечения.

Первым делом отрезаем кусок С-образного профиля требуемой длины. Делаем разметку, и сверлим в боковых стенках отверстия с шагом 10 см.

Далее из отрезков металлического уголка необходимо будет сделать два крепления, чтобы можно было зафиксировать направляющий профиль в слесарных тисах.

К верхней части привариваем прижимную губку из куска уголка. В результате у нас получился подвижный прижим.

На краю С-образного профиля привариваем еще одну прижимную губку. Это у нас будет неподвижный упор.

После этого изготавливаем еще одно крепление, красим все детали конструкции, и можно приступать к сборке.

Первым делом устанавливаем крепления в тиски, и крепим к ним С-образный профиль. Между прижимными губками устанавливаем заготовку, которую необходимо обработать, или доски, который надо склеить, и потом крутим винт тисков.

Видео

Пошаговый процесс изготовления столярной струбцины, а также принцип ее работы показан в авторском видеоролике. Идеей поделился автор Odair Lucas Lucas.

IDEA BRILHANTE MUITO UTIL /DEA BRILHANTE MUITO UTIL .DIY

Быстрозажимные ваймы из остатков профильной трубы

Ваймы можно использовать не только для склейки мебельных щитов, но также, чтобы разметить большое количество заготовок.

Например, вам необходимо сделать разметку на нескольких досках — зажимаем их ваймами и размечаем. Это очень удобно и позволяет сэкономить время.

Изготовить быстрозажимные ваймы можно своими руками из остатков профиля разного размера.

В данном случае используется квадратная профильная труба. Первым делом надо будет отрезать заготовки подходящей длины.

Каждая вайма состоит из 2-х отдельных частей, грубо говоря — внутренней и наружной, которые соединены между собой при помощи жесткой пружины (автор использует автомобильную пружину).

Основные этапы работ

На следующем этапе приступаем к изготовлению вайм.

Сначала автор делает наружные части: к длинной заготовке привариваются две короткие (одна на конце, вторая — примерно посередине).

После этого изготавливаем внутреннюю часть ваймы. Данная деталь имеет Т-образную форму. Далее и в первой, и во второй детали необходимо просверлить отверстия.

Затем останется только покрасить и соединить обе части между собой при помощи жесткой пружины. Концы пружины фиксируются болтами с гайками.

Приспособление для склейки щитов из домкрата и шуруповерта

Склейка щитов из досок требуется в тех случаях, когда нужно изготовить столешницу, сиденье для табурета, дверцы и полки шкафов. В целом, ничего сложного в склейке досок нет. Но чтобы добиться максимально качественного результата, без использования вспомогательных приспособлений не обойтись.

В данном обзоре мы рассмотрим процесс изготовления самодельного приспособления для склейки небольших щитов из досок. Идеей поделился автор YouTube канала FACIL LH.

Необходимые материалы и инструменты:

  • деревянные бруски;
  • доски;
  • резьбовая шпилька;
  • винтовой ромбический домкрат;
  • дрель или шуруповерт.

Пошаговый процесс изготовления самодельного приспособления

Первым делом отпиливаем по размеру деревянный брусок.

Прикладываем его к верхней части автомобильного домкрата и отмечаем места сверления крепежных отверстий.

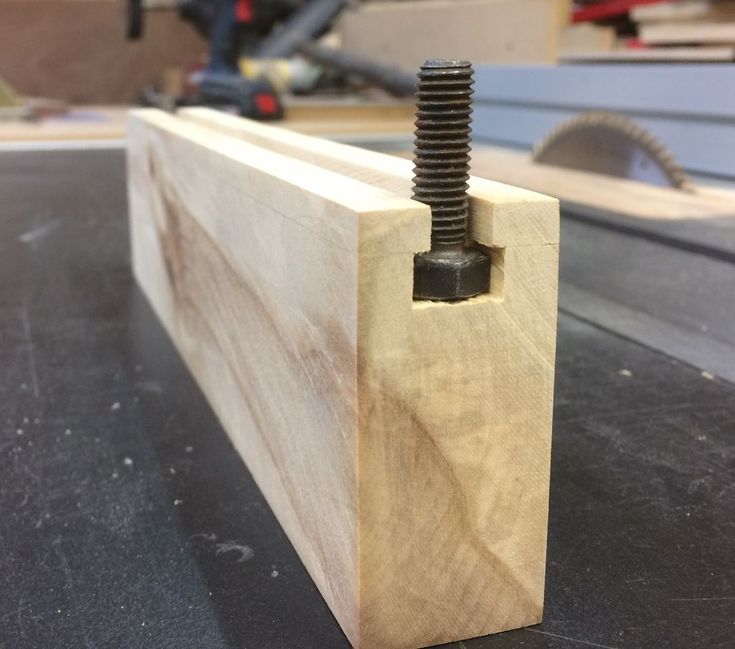

Сначала сверлим в бруске два отверстия сверлом Форстнера — получившиеся углубления будут служить потаем для головок болтов.

После этого просверливаем отверстия обычным сверлом по дереву (под конкретный диаметр болтов). В бруске выпиливаем прижимные части.

В итоге у нас получилась прижимная губка, которая будет сдавливать доски в момент склейки.

При помощи двух болтов с гайками необходимо будет прикрепить деревянную прижимную губку к винтовому ромбическому домкрату, как показано на фото ниже.

Изготовление рамы

Отпиливаем кусок доски (опорную часть для домкрата) и два деревянных бруска, которые будут крепиться по бокам. В доске выпиливаем два паза по бокам.

В деревянных брусках необходимо просверлить отверстия для установки упоров, в роли которых используются отрезки резьбовой шпильки. Потом соединяем все детали вместе.

В качестве торцевой части рамы используется кусок доски. Прикручиваем его к торцам деревянных брусков на саморезы.

Доработка прижимных губок и сборка конструкции

К деревянной прижимной губке прикручиваются отрезки бруска, а к ним — еще один деревянный брусок. Это необходимо для того, чтобы губки перемещались вдоль рамы.

По такому же принципу изготавливается вторая (неподвижная) прижимная губка.

Собираем все изготовленные элементы конструкции воедино, и самодельное приспособление для склейки щита из досок готово.

Видео

Пошаговый процесс изготовления данного устройства вы можете увидеть в авторском видеоролике на нашем сайте. Спасибо за внимание.

Esta idea cambiara tu manera de trabajar con Madera — Truco Brillante

Длинный столярный зажим из профтрубы и обрезков металла

Обычные F-образные струбцины не всегда пригодны для склейки широких деревянных щитов— по той причине, что у них не хватает длины. Обычно для этого используют специальные струбцины — ваймы. Если под рукой ничего похожего на ваймы нет, можно сделать длинный столярный зажим своими руками.

Для изготовления этого самодельного приспособления потребуется профильная труба, обрезки толстых пластин для прижимных губок, металлическая полоса, шпилька (винт), барашковый болт с пружиной и две гайки. Все эти материалы можно недорого купить в пунктах приема металлолома.

Основные этапы работ

В качестве рамы длинного зажима используется профильная труба 35х35 мм (можно использовать профиль других размеров).

Также потребуются два небольших отрезка профтрубы с размерами сторон 40х40 мм, которые будут перемещаться по раме.

К коротким отрезкам профиля привариваются прижимные губки, изготовленные из стальной пластины толщиной 1,5–2 см.

Сначала нужно сделать диагональные насечки (крест-накрест) на прижимной поверхности, а потом губки привариваются к отрезкам профильной трубы.

На основной каретке с прижимной губкой дополнительно приваривается упор, изготовленный из куска стальной полосы, а также круглая гайка, в которую вкручивается специальный барашковый болт с пружинным механизмом.

В длинной профильной трубе (раме столярного зажима) сверлятся отверстия с шагом 5–10 см, а на краю приваривается кусок пластины, к которой крепятся две направляющие гайки для шпильки. Край винта затачивается под конус, а в торце сверлится отверстие. Сам винт упирается в прижимную губку.

Видео

Подробный процесс изготовления и сборки длинного столярного зажима из профтрубы и обрезков металла смотрите в видеоролике на сайте.

Wow !!! Homemade long Bar Heavy Clamp

В сегодняшней статье мы рассмотрели с вами несколько вариантов струбцин и вайм, которые предназначены для склеивания деревянных щитов. Выбирайте тот вариант, который подходит именно вам.

Андрей Васильев

Задать вопрос

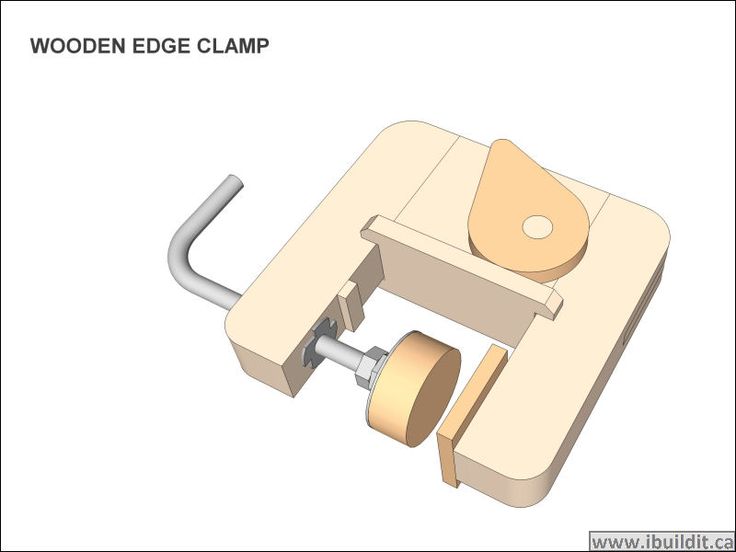

Как сделать столярные струбцины своими руками?

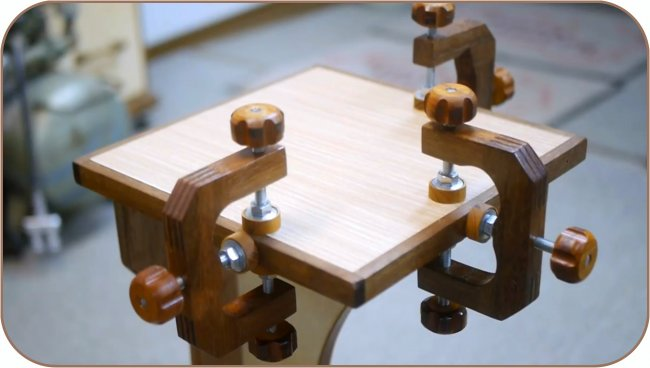

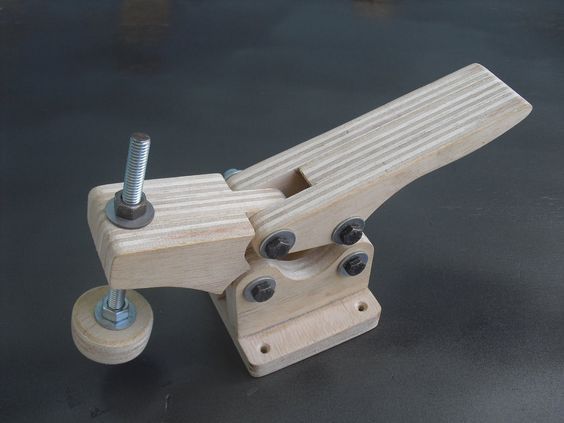

Хорошие ручные зажимы – важная часть набора инструментов для любого сборщика изделий. На современном рынке строительных инструментов в наличии имеется огромное количество разнообразных струбцин, которые отличаются между собой как материалом изготовления, так и основными функциями.

Единственной проблемой при покупке такого изделия является его цена, которую трудно оправдать, если использовать струбцину нужно один раз под конкретное изделие. Отличным выходом из такой ситуации является изготовление зажима своими руками, о чем дальше и пойдет речь.

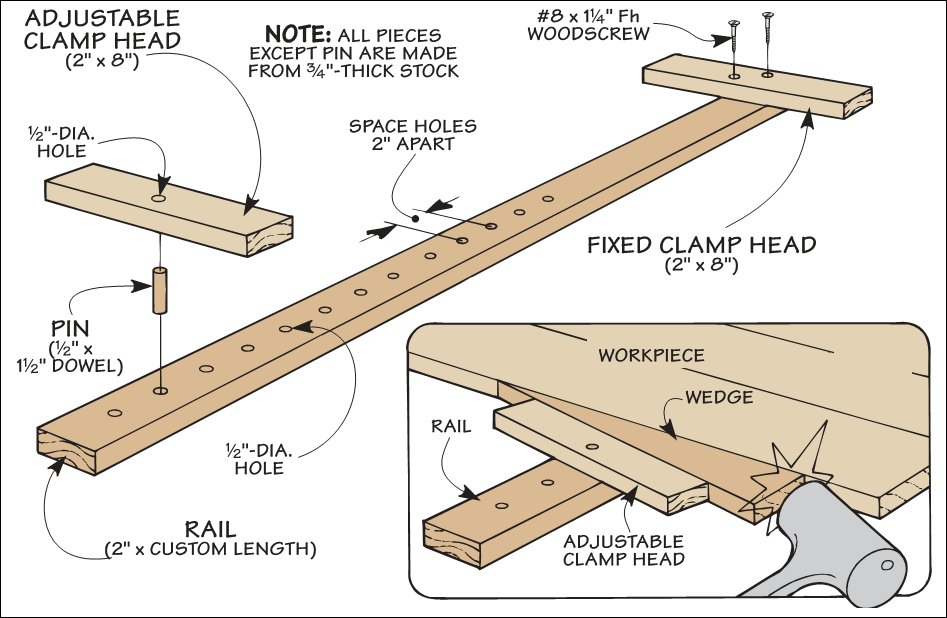

Рисунок 1. Схема прямой столярной струбцины.

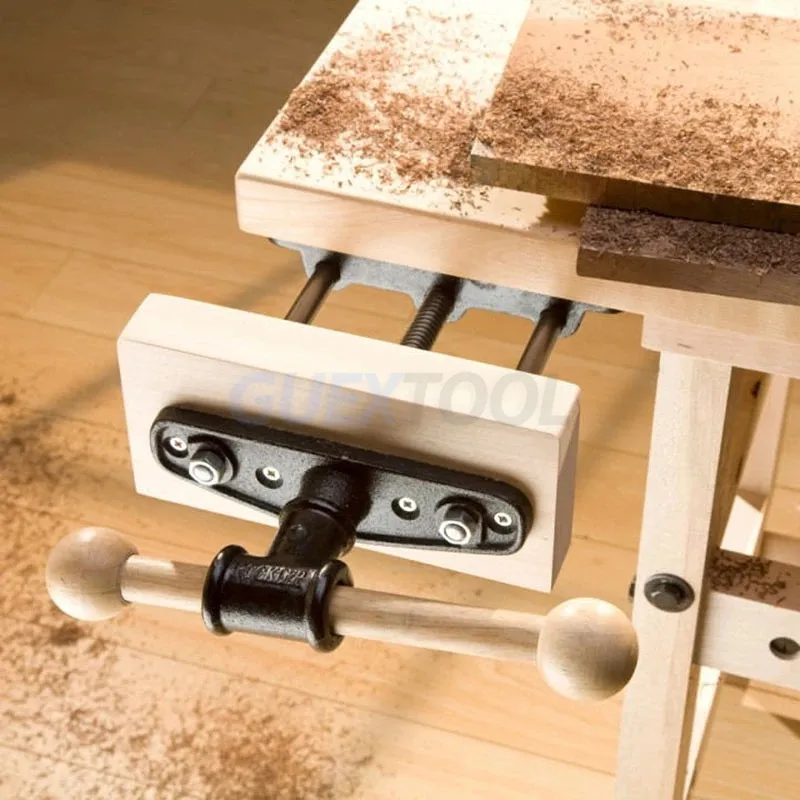

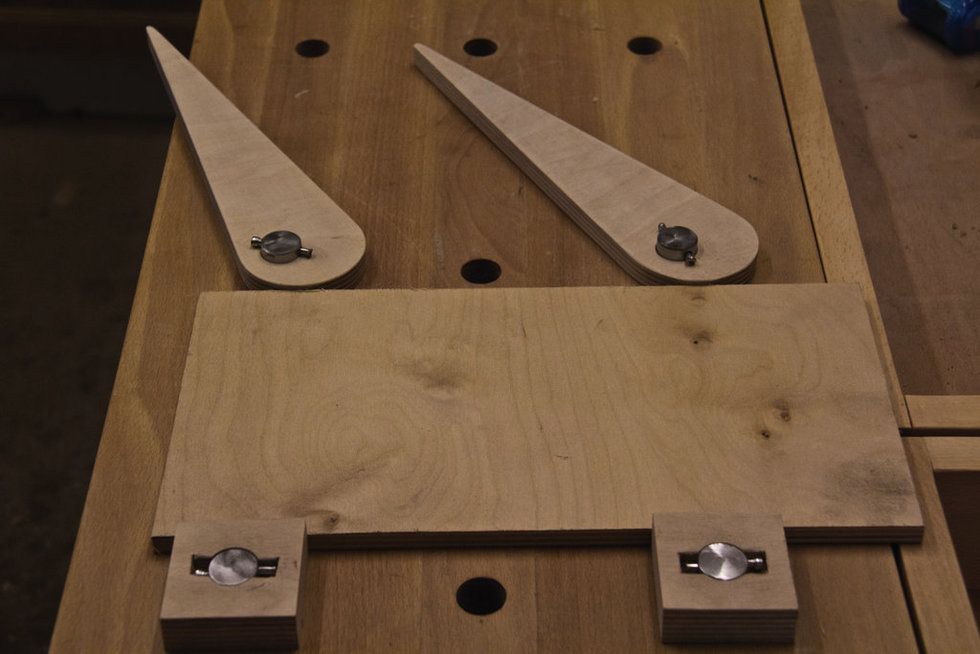

Как сделать деревянные тиски?

Перед тем как приступить к конструированию данного инструмента, необходимо приготовить такие инструменты и материалы:

  • дрель с насадками;
  • ножовку;
  • 2 рейки 2х4х24 см;
  • 2 фанерные пластины 1,5х15х20 см;
  • 2 шпильки длиной около 20 см с сечением 5 мм;
  • 2 шпильки длиной 12 см с сечением 5 мм;
  • гайки;
  • саморезы.

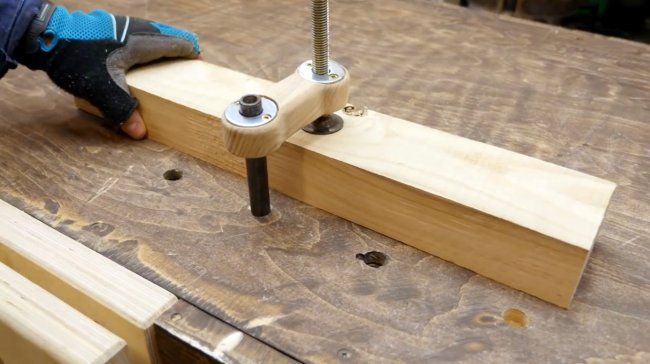

Обычно самодельные тиски крепятся к поверхности рабочего стола. Для этого в рейках просверливаются 2 отверстия таким образом, чтобы гайки со шпильками были плотно прижаты друг к другу.

Для увеличения надежности и прочности струбцины нижний брус необходимо разместить плашмя, а верхний – ребром к поверхности рабочего места. После этого к рейкам прикладываются фанерные доски. Разместить их нужно так, чтобы низ выступал на 20-30 мм наружу и на 80 мм вверх. Затем эти элементы просверливаются насквозь. Позже в отверстия будут вставляться шпильки.

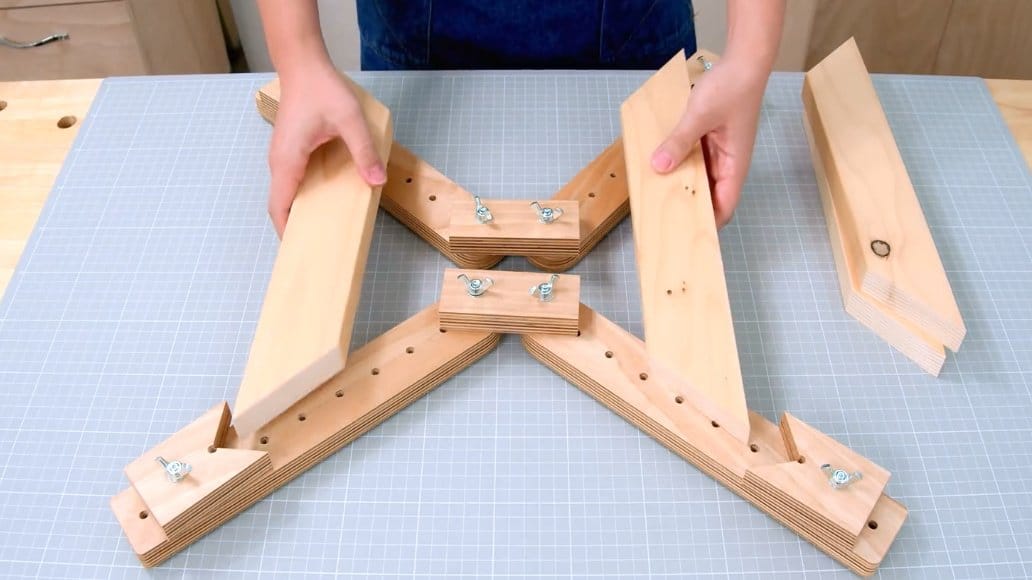

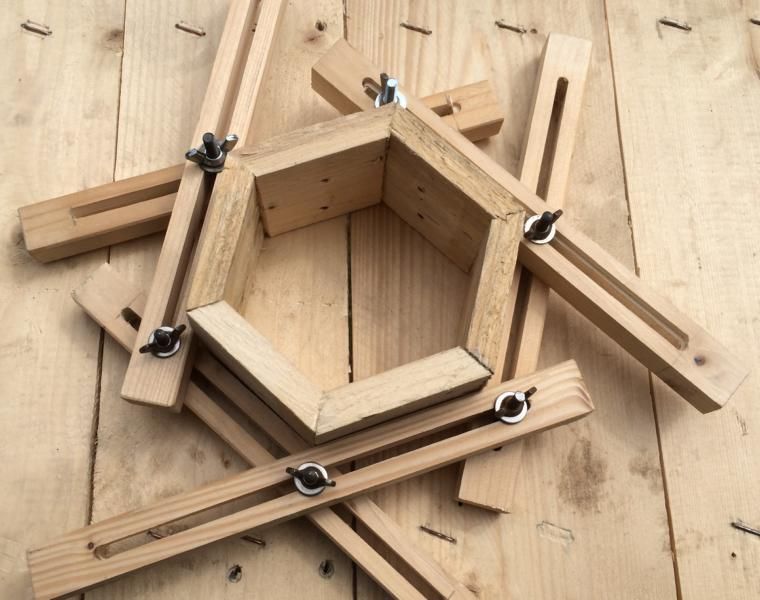

Схема угловой столярной струбцины.

Одна дощечка с помощью саморезов прочно крепится к нижнему бруску, а прижимать деталь будет вторая деревянная дощечка. Данная конструкция будет осуществлять захват и фиксацию заготовки с помощью подвижной фанерной пластины, а при помощи коротких шпилек она будет фиксироваться к столу. Для определения рабочего хода струбцины применяются длинные шпильки, а для крепления подвижной части и регулировки силы зажима используются гайки.

Подобные самоделки, пример которых показан на рис. 1, достаточно легко сделать своими руками, но они будут иметь небольшую прочность, поэтому их можно использовать при выполнении несложных работ.

Вернуться к оглавлению

Как сделать металлические струбцины столярные

Данный вариант зажима будет иметь большую прочность, чем деревянный инструмент, поэтому его можно будет использовать для проведения более сложных операций. Простую металлическую струбцину можно сконструировать из стального листа толщиной от 7 мм, стержня с резьбой М8 или М10 и нескольких гаек такого же размера.

Первым делом с помощью шаблона сделайте разметку скобы на металлической заготовке. При этом один край скобы должен быть длиннее за второй.

Размер струбцины выбирается в зависимости от конкретных условий ее эксплуатации.

После этого по разметке производится вырезание скобы. Для этих работ рекомендуется использовать газовый резак или ацетиленовую горелку. После того как заготовка вырезана, ее нужно отшлифовать и сгладить края, для чего можно воспользоваться шлифмашинкой.

В качестве зажима применяются гайки, которые необходимо приварить к короткой стороне. После этого к одной стороне резьбового стержня приваривается поперечная рукоятка, а второй конец вставляется в приваренные гайки. Зажим готов к использованию по прямому назначению.

Еще одним вариантом металлических тисков является самодельный вариант на основе ножовки. Для его конструирования вам понадобится корпус ножовки по металлу, два резьбовых стержня и подходящие гайки. Нужно просто вставить стержни в зажимные разъемы корпуса ножовки. Гайки накручиваются с внутренней стороны корпуса. Полученные тиски будут иметь 2 типоразмера, так как рама ножовки может раскладываться в 2 положения.

Так как струбцина на основе ножовки будет иметь раскладную конструкцию, при механическом воздействии она будет разламываться посредине. Чтобы этого не произошло, раскладную часть нужно обмотать изолентой или скотчем.
