Столярный фрезер – 5 лучших ручных фрезеров по дереву для домашней мастерской

alexxlab | 25.06.2020 | 0 | Разное

На что способен ваш ручной фрезер?

склеиваем «коробку»

Для начала, сделаем заготовку для комода из мебельного щита 18мм. Распиливаем щиты на детали: в моем случае использовались щиты 300х1500, соответственно размеры комода 300 глубина, 750 высота и 500 ширина. Комод будет иметь три «полки»: нижняя с распашными дверцами, верхняя открытая, а посередине будет выдвижной ящик. Коробку будущего комода соединяем на шканты. Конечно можно было бы использовать соединение шип-паз, ведь теперь нам известно, как его сделать, но для такого изделия вполне достаточно прочности шкантового соединения, а фрезер мы еще успеем использовать для многих других деталей этого комода.

выборка паза под заднюю стенку

Для более эстетичного крепления задней стенки комода из фанеры обрабатываем кромку фальцевой фрезой с подшипником, для выборки на глубину 5мм. Фрезеровка занимает не больше пары минут, но следует внимательно следить за перпендикулярностью подошвы фрезера стенкам обрабатываемых деталей: стенки довольно тонкие и фрезер легко может соскочить.

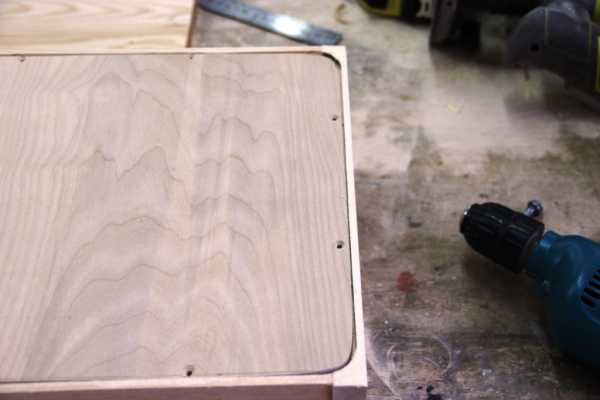

фанера на своем месте

Полки в комоде я изначально сделал на 5мм короче, чем дно и верхняя крышку, так что они не помешают креплению задней стенки из фанеры толщиной 5мм. Фанеру крепим на саморезы с предварительной зенковкой. Установку фанеры логично отложить на более поздний этап, так как для крепления направляющих для выдвижного ящика нам может понадобиться доступ с задней стороны комода.

Следующей идет в дело галтельная полукруглая фреза. С ее помощью вырезаем сегмент окружности, а также несквозные полукруглые канавки для декоративной вставки в верхнюю полку комода. Как вырезать идеально ровную окружность или ее часть при помощи фрезера можно прочитать подробно в этой заметке.

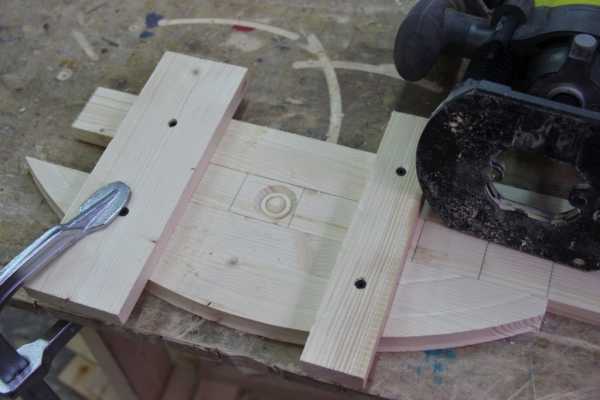

изготовление окружности

Затем, при помощи той же самой полукруглой фрезы делаю уже прямые канавки на боковых вертикальных декоративных вставках. Тут все просто — при помощи параллельного упора фиксируем расстояние от края заготовки до центра фрезы (до будущей канавки), фрезеруем, а затем просто переворачиваем заготовку и проходим по другой стороне. Так канавки получаются симметричными. Кстати проще было сделать эти элементы непрерывными, на всю высоту комода. Но, так как при этом слегка теряется полезный объем выдвижного ящика, было решено сделать эти элементы прерывающимися — вырезать среднюю часть и присоединить ее к фасаду выдвижного ящика. В общем, пришлось повозиться на этапе сборки для того, чтобы более-менее ровно состыковать эти декоративные вставки.

приспособление для точного позиционирования фрезера

Дальнейший этап — изготовление рамок дверок и выдвижного ящика. Тут нам поможет фрезер, установленный в стол и рамочная фреза. Размеры рамок лучше задать с запасом, позже, когда фасады уже готовы лучше отпилить лишнее, чем получить дверку меньшего размера.

рамки фасадов дверок

Для фасадов дверок было решено использовать филенки, изготовленные при помощи филеночной фрезы, также установленной в стационарный фрезер в столе. Обратите внимание на качество фрезерования пазов — при недостаточном прижиме заготовки к фрезерному столу, паз может получиться неровным, что в последствии может сильно затруднить сборку, а может и вовсе придется фрезеровать деталь еще раз.

филенчатые вставки

Ножки комода были сделаны изогнутой формы, специально, чтобы освоить работу фрезером по шаблону. Шаблон неправильной формы вырезаем лобзиком из того же щита и копируем 4 раза при помощи копировальной фрезы с подшипником. Лучше сделать шаблон с большим припуском, чтобы можно было легко прижимать его струбциной к заготовке и, чтобы при этом крепеж не мешал маневрам фрезера. Работа фрезером по шаблону – очень удобный способ сделать несколько одинаковых деталей сложной формы, в принципе, даже шлифовать обработанную фрезером кромку нет необходимости.

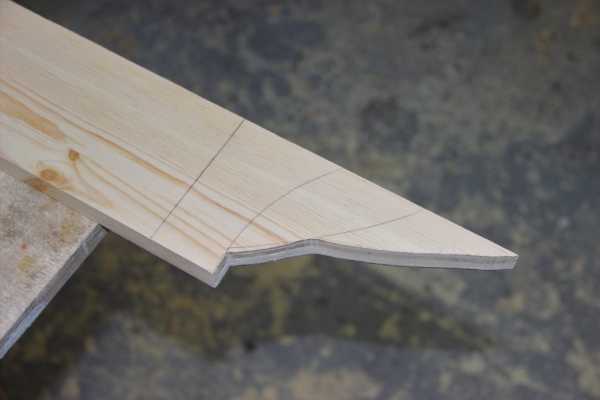

такой получился шаблон

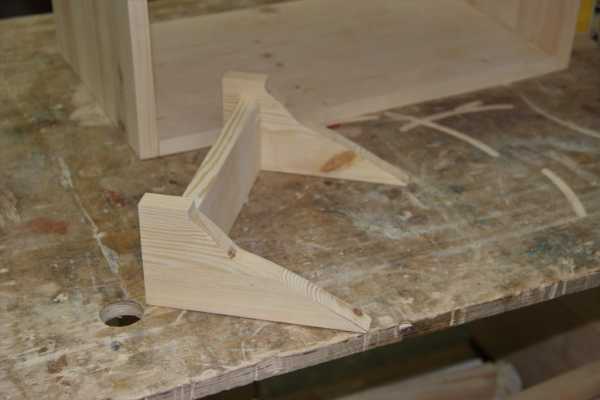

ножки готовы

Для придания комоду завершенности было решено изготовить декоративный козырек на верхней крышке. Для этого были взяты три заготовки, шириной 30, 40 и 50мм. Кромки двух из них были фрезерованы калевочной радиусной фрезой на всю длину. А заготовка 40мм была подвергнута обработке фрезой для декоративных розеток. Для этого, был изготовлен простейший шаблон, для фиксации фрезера в одном положении, чтобы розетки получались симметричными, как относительно края заготовки, так и друг друга. Затем все три заготовки были склеены вместе и после торцевания получился вычурный козырек.

приспособление для точного позиционирования фрезера

фреза для декоративных розеток

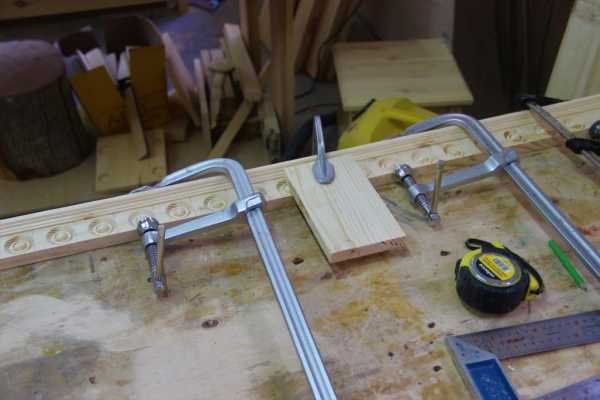

склеиваем козырек

В результате получился довольно симпатичный и даже функциональный комод. Но главное, что было приобретено – это навык работы с различными фрезами. Всего мы попробовали в деле 7 разных типов фрез.

Если вы только начинаете свой путь в столярном деле и у вас есть желание научиться работать с ручным фрезером, могу рекомендовать курс «ручной фрезер» в Столярной Школе Кедр (Москва и Санкт-Петербург).

Благодарю за внимание!

Читайте новые заметки раньше всех – подписывайтесь на канал вТелеграм!

Общайтесь и задавайте вопросы автору блога ВКонтакте!



www.strelnawood.ru

Ручной фрезер по дереву – цена

При работе с деревом часто требуется не один инструмент, а сразу несколько. Электролобзик поможет ровно и аккуратно отрезать деталь по прямой линии, или по фигурной. Дрель высверлит отверстие нужного диаметра, а при наличии насадок позволит контролировать глубину отверстия, шлифовальная машинка отполирует и отшлифует практически любую поверхность. И так далее, до тех пор, пока у нас в инструментальном шкафу не закончится место.

Содержание:

  1. Цены
  2. Комплектация
  3. Параметры

Цены

Теперь мы можем посмотреть, что предлагает нам рынок – ручной фрезер по дереву в разных исполнениях и разных производителей.

Модель ручного
фрезера
Краткое описаниеЦена,руб, продавец-   http://www.vseinstrumenti.ru/
Фрезер Фиолент МФ2-620ЭСамая простая и недорогая модель. Обороты позволяют обрабатывать не только дерево, но и пластик. Подошва выполнена из сплава. Патрон цанговый, максимальный диаметр 8 мм. Мощность – 620 Вт, не комплектуется дополнительными насадками.2800
Ручной фрезер FIT IT 80597Канадский бренд, выпущен в Китае. Имеет регулировку скорости вращения цанги. Кромки, пазы, фаски, профилирование. Мощность 1200 Вт. Комплектуется двумя цангами.3800
Фрезер SPARKY X 52EИнструмент среднего класса, изготовлен в Болгарии. Мощность 500 Вт, плавная регулировка оборотов, не имеет отсоса пыли и не комплектуется дополнительным оборудованием.
4700
4700
Bosch POF 1200 AEНемецкий бренд, китайская сборка. Пазы, кромки. Отверстия, профилирование. Высокооборотистый инструмент, может работать не только с древом, но и с пластиком, легкими стройматериалами. Регулировка оборотов, функциональная кнопка пуска, имеет шкалу настройки оборотов, ограничитель глубины, датчик защиты от перегрузок. 1200 Вт, три цанговых патрона, копир, центрирующий стержень. Минимальный набор для нормальной работы.5700
Фрезер Ryobi ERT1400RVПредназначен для шпунтования, зенкования, вырезания пазов и бороздок, обработки кромок и профилирования. Мощность 1 400 Вт. Регулировка оборотов, копир, патрубок для пылесоса, направляющая. Имеет регулировку оборотов, ограничитель глубины, защитный щиток от стружки. Изготовитель – Китай.
6900
Фрезер Hitachi M8SA2Мощность двигателя 900 Вт, оснащен регулятором глубины фрезерования/сверления, прорезиненные ручки, не окомплектуется дополнительным оборудованием. Производитель – Малайзия.8320
BLACK&DECKER KW 1600 EKAМощность двигателя – 1600 Вт, регулировка рабочей скорости, хорошая оснащенность: параллельный упор, циркуль, направляющая шаблонная гильза, комплект из 6 фрез, защитный щиток, 4 цанги. Отличный инструмент для старта карьеры. Производитель – КНР.9290
Электрический фрезер STOMER SER-1600Австрийский бренд, сборка – КНР. Имеет автоматическую защиту двигателя от износа щеток, блокируемый шпиндель, литое основание и прорезиненные ручки, Мощность – 1500 Вт. Бесступенчатая регулировка оборотов, регулировка глубины сверления. Не комплектуется дополнительным оборудованием.11500
Makita RT0700CX2Полноценный многофункциональный инструмент. Три сменных основания, может работать с алюминием, пластиком и деревом. Мощность двигателя 710 Вт, плавный пуск, фиксация кнопки пуска, регулировка оборотов, несколько сменных направляющих, электронный контроль частоты оборотов под нагрузкой.12640
Вертикальная фрезерная машина Bosch GOF 1600 CE ProfessionalВысший пилотаж. Выполняет все возможные функции ручного фрезера по дереву. Обороты позволяют работать с мягкими металлами. Мощность двигателя 1600 Вт, светодиодная подсветка, регулировка оборотов, фиксация кнопки пуска, регулировка глубины фрезеровки высокоточная настройка под копир, легкая смена насадок.
26315
26315

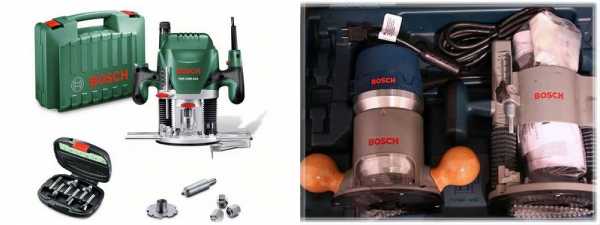

Комплектация

Ручной фрезер – инструмент с очень большим потенциалом, очень широкими возможностями и огромным количеством функций. С одной стороны, это позволяет выполнять большое количество операций, а с другой – усложняет выбор инструмента. Перед покупкой мы должны убедиться в том, что ручной фрезер по дереву цена, комплектация, функции, нас удовлетворят. Перед тем, как рассматривать стоимость инструмента, познакомимся с ним немного ближе.


Обзор фрезеров мы не зря начали с комплектации. От его уровня оснащенности напрямую зависит его функциональность. Выбирая инструмент, стоит заглядывать немного наперед. Если он предлагает те возможности, которые мы сегодня не используем, но сможем использовать завтра, то почему не воспользоваться таким предложением?

В стандартной комплектации большинство производителей предлагают только кромочную и пазовую фрезу, и на этом все возможности инструмента заканчиваются. Для обеспечения универсальности нам понадобятся, как минимум:

  1.  Набор копировальных колец.
  2.  Сменная цанга.
  3.  Упорный ролик для криволинейных деталей.
  4.  Циркуль для радиусных деталей.

Это тот минимум, который позволит нам выполнить большое количество работ:

  • профилировка;
  • шлифовка;
  • выборка гнезд;
  • сверление;
  • изготовление канавок сложных форм;
  • подгонка ламината;
  • резьба по дереву.

Параметры

Фрезер обладает еще целом рядом параметров, которые влияют на его производительность и функциональность.

Мощность

По мощности все фрезеры делятся на мощные – 1000-1200 Вт, средние – до 1000 Вт и легкие – 700-750 Вт.

Скорость

Скорость работы фрезера определяет тип материала, с которым он способен работать. Чем выше количество оборотов двигателя, тем тверже может быть обрабатываемый материал. Число оборотов должно составлять от 6 до 25 тысяч в минуту.

Функции выключателя

Очень важными функциями выключателя является его способность предохранить инструмент и наши руки от случайного пуска. Если выключатель не оборудован фиксирующим механизмом, то вовремя работы придется постоянно держать курок пальцем, а это очень неудобно.

Качество цанги

Самые функциональные цанги – конусные стальные. Материал цанги очень важен, но узнать его не всегда удается.

Пылеотсос

Полезная функция, если работы ведутся в помещении. К инструменту подключают пылесос, который удаляет всю пыль и стружку.

Подошва

Обычно она изготовлена из штампованного металла, но в дорогих моделях применяют литые подошвы.

Выбор ручных фрезеров по дереву очень широк, мы постарались представить только самые известные бренды. К тому же к фрезерам можно купить дополнительные наборы фрез и оборудования, которые расширят функционал инструмента и позволят его использовать с максимальной отдачей.

Читайте также Прорезная резьба по дереву, трафареты, Электрорубанки, рейтинг по качеству,  Пневмопистолет для гвоздей, цена

nashprorab.com

Выбор фрезера для домашней мастерской

Фрезер – это самый универсальный инструмент в домашней мастерской. Он способен выполнять очень широкий круг задач: сверление отверстий, вырезание пазов и фигурную обработку кромок.

Безусловно, начинающему мастеру можно обойтись без фрезера, но как только появляется желание сделать более сложные изделия – обращаешь внимание на эту машину.

О покупке фрезера точно стоит задуматься, если вы планируете заниматься например изготовлением мебели, а также если вы планируете изготавливать изделия с фигурным краем.

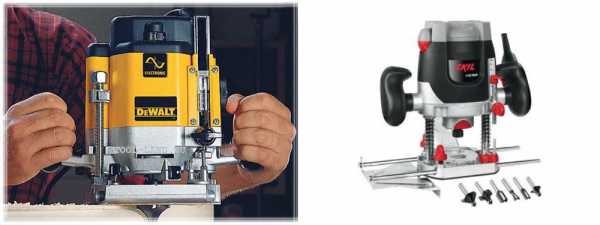

Существуют два основных вида, погружной и кромочный. Погружной состоит из корпуса, в котором находится электродвигатель, к которому крепится фреза. Корпус соединен двумя направляющими с пружинами внутри с подошвой. Корпус опускается к рабочей поверхности при нажатии на него оператором – для этого на корпусе имеются ручки. Основное отличие кромочного фрезера – неподвижное закрепление корпуса. Инструмент предназначен для обработки краев изделия – снятия фаски, декорирования кромок. В принципе, погружной фрезер более универсален: он способен справиться с большинством задач кромочного, однако имеет больший вес и соответственно позиционировать его сложнее, особенно на мелких заготовках.

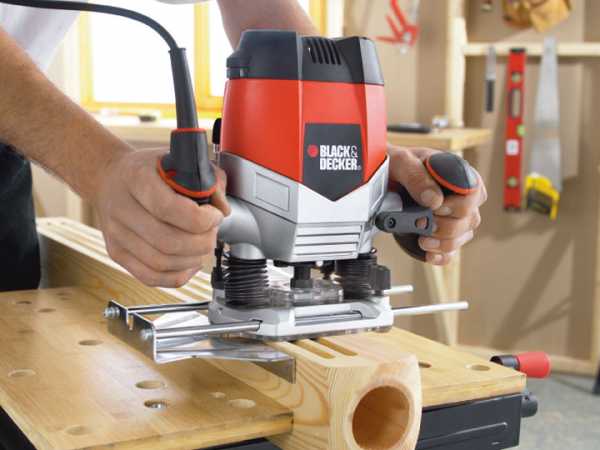

погружной фрезер в работе параллельным упором

кромочный фрезер

Если вы выбираете свой первый фрезер, логично остановиться на погружном, так как он более универсален.

При выборе, для начала необходимо определиться, для каких работ вам нужен фрезер. Будут ли это небольшие изделия, типа деревянных шкатулок или или вы планируете изготавливать кухни на заказ? В зависимости от ваших нужд, вам подойдут разные модели.

По мощности фрезеры обычно разделяют на 3 группы:

Малая мощность до 1000-1200 Ватт:

Удобные в использовании, легкие и компактные, но малая мощность накладывает свои ограничения. Обычно используются только с фрезами до 32мм, и есть ограничения по длине фрезы. Чаще всего в комплекте цанги на 6 и 8мм. Обычно используются для декоративной обработки изделий.

Средняя мощность 1200 – 1800 Ватт:

Более крупные и тяжелые. Способны на решение более сложных задач, но могут возникать трудности при обработке мелких деталей. Хвостовик фрезы 8 и 12мм (иногда 6мм).

Высокая мощность 1900 – 2400 Ватт:

Для тяжелых работ – например кухонные фасады. Есть некоторые виды фрез для сложных работ, которые возможно использовать только с высоко мощными фрезерами. Самое главное преимущество – мощные фрезеры обычно уже приспособлены для установки в стол.

Эксперты советуют начинающим мастерам выбрать компактный фрезер малой мощности – лучше сделать несколько проходов, чем испытывать сложности с позиционированием тяжелого фрезера. А с инструментом с легким весом намного проще обращаться.

При выборе фрезера также стоит обратить внимание на:

— наличие регулятора оборотов. Он позволяет выбрать оптимальную скорость вращения для каждой фрезы. У каждой фрезы есть рекомендуемые производителем максимальные обороты, превышая которые уменьшается срок службы фрезы и ухудшается качество обработки детали.

— наличие плавного пуска, как и в любом электроинструменте, поможет избежать рывка при старте – есть во многих моделях

— вертикальный ход фрезера: обычно малая мощность это 30-40мм, средняя 50-60мм, большая 60-70мм. Чем больше ход фрезера, тем с большими по длине фрезами есть возможность работать. Подумайте, не является ли выбранный вами ход фрезера чрезмерным для ваших работ?

— максимальное опускание фрезера. Некоторые фрезеры опускаются почти до самой обрабатываемой поверхности (цанга достигает подошвы), что позволяет использовать рабочую поверхность фрезы полностью. Некоторые модели опускаются не полностью, соответственно фреза используется не на всю возможную глубину.


Проверка качества изготовления при выборе фрезера:

— усилие для того, чтобы опустить фрезер не должно быть чрезмерным. Возвратные пружины не должны быть слишком жесткими;

— люфт в стойках должен быть минимальным и полностью исчезать при фиксации. Большой люфт может привести к поломке фрезы в процессе работы. Также ручки не должны иметь люфтов;

— легкость перемещения фрезера по вертикальным направляющим. Ничего не должно мешать передвижения фрезера, его не должно перекашивать;

Надеюсь эта заметка поможет вам в выборе фрезера.

Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!

Общайтесь и задавайте вопросы автору блога ВКонтакте!

www.strelnawood.ru

Ручной фрезер по дереуву. Стол для фрезера своими руками

В случаях, когда нужно снять кромку, выбрать паз или отверстия скажем под петли ручной фрезер по дереву незаменим. На фрезере можно даже делать резьбу по дереву.

Поскольку, когда я подыскивал себе фрезер, денег было не много, я остановился на фрезере фирмы Энкор. Стоит он около 3000р. Основные части фрезера это опорная плита основание, электродвигатель, которые соединяются между собой подъемным механизмом(им устанавливают глубину врезания фрезы). Рядом с мотором размещается горизонтально расположенная шайба и штифт с линейкой, которые регулируются по высоте. Особенность данной модели такова, что она может работать с фрезами, хвостовики которых имеют диаметр 6 и 8мм. Скорость может регулироваться от 11500 до 34000 об/мин. По инструкции данный фрезер рекомендован для домашнего использования, так что если вы занимаетесь серъезно, то лучше выбрать модель подороже. Я работал на этой модели с такими породами дерева как дуб, береза, акация, клен- берет хорошо. Недостатки конечно есть -нельзя работать долго. Но за такую цену можно с этим смириться.

Так как работать, ведя фрезер руками сверху не всегда удобно, нужно было как-то закрепить станок стационарно и я сделал простейший стол для фрезера из старого табурета с металлическим основанием:


Предварительно я снял с него сиденье и приготовил для верхней платформы фанеру толщиной 8мм, в которой вырезал окно для фрезы 40 на 80мм:

Затем прикрепил фанеру к табуретке обычными болтами:

Потом у фрезера я снял пластмассовую опору (она не нужна в этой конструкции), а вместо нее прикрутил фрезер к фанере, в которой заранее просверлил 4 отверстия под болты, которые прежде держали пластиковое основание. К ограничительной рейке прикрутил еще 2 бруска из дуба дополнительно для удобства направления деревянной заготовки:

Так как у этого фрезера не оказалось фиксированного выключателя, пришлось кнопку пуска прижать изолентой, а станок включать просто втыкая вилку в розетку:

Думаю. моя конструкция поможет выйти из положения, если понадобится отфрезеровать заготовку или брусок небольших размеров.

Фрезы по дереву у меня тоже энкоровские, качество хорошее, но думаю подойдут и другие

Под конец помещаю видео работы ручным фрезером по дереву:


Такой паз получился в итоге:

iz-dereva-svoimi-rukami.ru

Фрезер | Столярная мастерская

У нас перед Новым Годом настала полоса поломок инструмента. Большинство инструмента уже отработало по 5-6 лет и как-то в раз пошло-поехало. Ещё в начале осени у фрезера Интерскол поломался блок управления оборотами. Ладно, отдали в ремонт, его заменили. Стоимость оказалась … Читать далее →

Во-многих статьях журналов и на сайтах, посвященных столярному делу, упоминаются кромачные фрезеры. В наших интернет-магазинах можно встретить только фрезеры брендов Bosch, Makita, AEG, RYOBI, DeWALT, ВИХРЬ и др., но менее известен инструмент под брендом Virutex. Этот инструмент решает задачи по … Читать далее →

Случайно обнаружил, что у нашего фрезера пермской фирмы P.I.T есть клоны смоленской фирмы Диолд, Вихрь и STERN Austria. Т.е. который чей клон сейчас не определишь и я могу вобще ошибаться, но сильно уж похожи: Производство этих фрезеров, понятное дело, китайское. … Читать далее →

Решил немного помечетать. Такой инструмент, наверняка, хочется иметь каждому, начинающему или профессионалу. Упаковка и комплектация. Стандартно поставляется в систейнере SYS 4 T-LOC. В комплекте: две штанги, параллельный упор, пластиковый вкладыш для пылесборника, дополнительный пылеуловитель, ключ для цанги, копировальная втулка диаметром … Читать далее →

Отфуговать под склеивание кромки тонких заготвок можно фрезером. Планки, играющие роль подающего и приемного стола крепятся скотчем к выверенной линейке, закрепленной на столе. Планка “Приемный стол” чуть тоньше – на величину снятия фрезой за один проход. Конструкция закрепляется на столе … Читать далее →

Это вторая версия приспособления для фрезерования. В ранней версии  не было направляющих для хода зажимов и заготовка не всегда оказывалась паралелльно фрезерованию. Движение фрезера с боков ограниченивается планками, которые закреплены напостоянку и расположены строго параллельно. Движение вперед-назад ограничивается приклеенными планками, … Читать далее →

Для сложных форм иногда невозможно направить заготовку так, что бы фреза всегда шла по волокнам. Приходится либо переворачивать деталь, либо приноровиться резать поперек волокон, что бы не было сколов. На видео показан пример как фрезеровать заготовку царги из сосны по … Читать далее →

Фрезер закреплен горизонтально и поднимается винтом, при этом используется пара самодельных деревянных шестерен, подобранная таким образом, что за оборот рукоятки подъем осуществляется на известное число миллиметров. Фото основных узлов показаны ниже.

Эта шестерня, сделанная своими руками, может пригодиться в том случае, когда нужно передать вращение с вала на ось, расположенную перпендикулярно валу (вал и ось не соосны). Подобные передачи используют в подъемниках для фрезерного стола, к примеру. Оригинальность идеи в том, … Читать далее →

Конструкция подъемника понятна из этого снимка. Вопрос в другом: зачем нужно закладывать подъем фрезера под углом к столу? А нужно это вот зачем:

www.stroitelstvo-domov.net
