Верстак столярный своими руками: чертежи и сборка

Сегодня будет говориться про то, как сделать верстак столярный своими руками, чертежи, которые необходимы для сооружения, также будут упомянуты. Ведь каждый мастер, который привык к работе на дому, должен иметь удобное рабочее место. Почему именно самодельный вариант? Да все потому, что качественное европейское устройство стоит больших денег, а китайского производства носят дурную славу. Сделать столярный верстак своими руками не составит больших усилий, в отличие от слесарного верстака. Сконструировать слесарный верстак своими руками куда сложнее, так как он более функциональный и требует использования материалов, которые не будут впитывать различные масла.

Содержание

  • 1 Важные характеристики
  • 2 Выбор материала
  • 3 Проведение монтажа

Важные характеристики

По факту это обычный стол, который оснащен различными креплениями и местом под хранение инструмента. Высота верстака зависит от роста человека, который будет за ним работать. Стол должен быть удобным, чтобы работающий за ним не сутулился. При этом высота стола не должна быть слишком большой, работа с согнутыми в локтях руками весьма неудобна. Важным показателем является удобство, все крепления должны быть размещены определенным образом для комфортной работы. Оснащение стола зависит от задач, которые будут на нем выполняться.

Что касается ширины и длины, то здесь стоит отталкиваться от размеров мастерской. В идеальном варианте длина достигает порядка 2 м, а ширина около 1 м. Главным в вопросе определения размеров является удобное расположение в помещении и комфорт работающего человека. Верным и практичным решением станет сооружение ящиков под рабочей плоскостью верстака.

Верстак можно сконструировать двух типов: стационарный или сборный. Что касается слесарного верстака, то сборным он быть не может из-за своей массивности. Во втором случае верным решением станет выбор более легких и тонких материалов. Рекомендуется соорудить столешницу, которую можно легко открутить. А также монтировать складные ножки.

Что касается расположения в мастерской, то рекомендуется выбрать место у окна. Это послужит дополнительным освещением. Над рабочим местом стоит установить светильник, рекомендуются лампы дневного света, так как от них глаза меньше устают.

Возле стола должны располагаться минимум 2 розетки для подключения электрооборудования. Запрещается оставлять незащищенными провода вблизи рабочего места.

Выбор материала

Первым делом стоит соорудить каркасную основу. На этом этапе нужно четко определить размеры верстака. Рекомендуется использование деревянного строганного бруса, для ножек 100 см на 70 мм, а для перемычек 100 см на 40 мм. Саму рабочую плоскость (столешницу) можно сделать из досок либо же использовать старую дверь. Рекомендуемым вариантом будет прибегнуть к ламинированному ДСП. В монтаже всей конструкции рекомендуется применять твердые и тяжелые породы дерева, такие как дуб и бук. Они придадут верстаку устойчивости, и работать на нем станет куда приятней и удобней. Для крепежной системы подбирают материал в зависимости от вида конструкции: стационарной или разборной. В основном используют: гвозди, саморезы, болты и гайки.

На любом верстаке должны находиться тески. Оптимальным вариантом будет установка сразу двух. Одни располагаются на короткой стороне верстака, справа. Их можно будет использовать для зажатия длинных заготовок. И также установить слева, у дальнего угла. Эти тески будут предназначены для зажатия коротких заготовок. Такое расположение максимально обеспечит удобство работы с различными заготовками. Рекомендуется выбирать тески с шириной губок не менее 175 мм.

Проведение монтажа

Верстак столярный своими руками сооружается в два этапа. На каждом из них должны присутствовать чертежи конструкции, где четко будут указаны все размеры. Пример можно увидеть на фото.

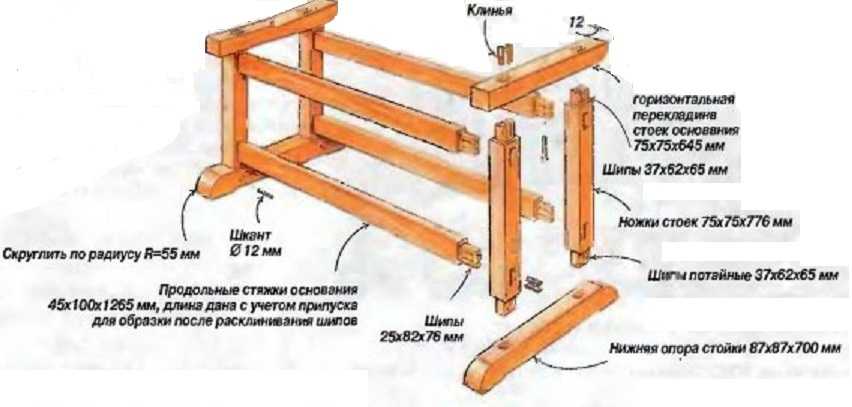

На первом этапе собирается каркасное основание, от которого и будет зависеть высота верстака. Само основание представляет собой раму из бруса, которая имеет максимальную жесткость. Для этого устанавливаются горизонтальные распорки, чтобы ножки стола не ходили. На перемычки можно установить ящики для хранения инструмента и материалов.

Сам брус основания крепится между собой по системе «шип-паз», все соединения надежно проклеиваются. Если нет возможности проклейки, то стыки стоит скрепить при помощи саморезов. Если планируется разборная конструкция, то для крепления лучше всего использовать металлические уголки. При изготовлении всех элементов стоит обращать внимание на чертежи и не отклоняться от них. Если верстак будет стационарным, то для большей устойчивости рекомендуется прикрепить его к стене. Это даст дополнительную жесткость.

При изготовлении столешницы стоит решить, из чего же она будет конструироваться: из отдельных досок или же из цельного куска ДСП. Если выбор пал на доски, то стоит придерживаться следующих рекомендаций. К доскам с нижней стороны крепятся три бруса, чтобы создать цельную конструкцию. Размер столешницы должен превышать размер основания на несколько сантиметров. При окончании работы столешница тщательно шлифуется, а после обрабатывается защитным раствором, например, олифой, после чего крепится к основанию. Рекомендуется крепеж на металлические уголки.

На следующем этапе крепятся все необходимые приспособления. Тески устанавливаются с торца верстака, под них стоит сделать углубления, чтобы зажимы после установки сравнялись с уровнем столешницы. Не рекомендуется располагать тиски у самого угла, так как он может быть сорван при сильном воздействии. Должна быть заранее разработана схема, на которой будет указано место, где будут расположены упоры. Напомним, что их стоит устанавливать из расчета удобства для рабочей руки мастера.

Как стало понятно, соорудить слесарный верстак своими руками куда сложнее, чем столярный. Но и второй вариант станет отличным выбором для домашней мастерской.

15 лучших верстаков — бесплатные планы

  1. Дом
  2. Узел

Представлено Ana White Admin в пн, 28.

02.2022 – 08:23

Одной из самых больших проблем при строительстве является наличие хорошего рабочего места. Строить без рабочего места — все равно, что готовить без кухни. Теперь ваше рабочее пространство не обязательно должно быть супер-причудливым или дорогим — все дело в хорошей организации и продуманном размещении инструментов. Последнее, что вы хотите делать, это вытаскивать пилу из хранилища каждый раз, когда вы строите. Это все равно, что вытаскивать духовку из хранилища каждый раз, когда вы хотите испечь.

Если вы новичок в деревообработке или опытный строитель, все начинается с верстака!

Вот наши 15 лучших чертежей верстака в одном месте!

Закрепить на потом!

1. Легкий верстак

Этот верстак со стойкой является идеальным верстаком для начала работы по дереву или в качестве дополнительной рабочей зоны для добавления к существующей мастерской! С помощью простых методов строительства и минимального количества инструментов это может быть готово к использованию и построено в кратчайшие сроки. Этот простой дизайн включает в себя красивую рабочую зону с дополнительным открытым местом для хранения инструментов, пиломатериалов, зажимов и т. д. Так что, если вам просто нужен быстрый, простой и функциональный верстак, этот план для вас!

2. Верстак Pony Wall

Если вы можете построить стену Pony, вы можете построить верстак с ящиками. Все функциональные возможности шкафа-купе, но за небольшую часть стоимости и времени! Этот план очень легко изменить для вашего пространства, и нам нравится, что в нем есть место для пилы!

3. Складной верстак

Хотите начать строительство, но места мало? Эта складная рабочая станция занимает всего 4 квадратных фута и имеет много места для хранения. Он раскладывается, образуя рабочее пространство хорошего размера. Этот складной верстак идеально подходит для небольших рабочих площадей!

4. Верстак Ultimate Roll Away

Если у вас больше места, это может быть идеальным вариантом для вас! Этот верстак оснащен стойкой для торцовочной пилы с выдвижными тележками для хранения всех ваших инструментов и создания рабочих мест. Его легко настроить, и, что самое приятное, все это можно убрать, когда закончите!

5. Тележка для торцовочной пилы

Соберите эту тележку для торцовочной пилы из цельного листа фанеры! Благодаря дополнительным роликам и складывающимся сторонам вытяните его, когда вам нужно его использовать, и откатите его в сторону, когда он не используется.

6. Верстак для хранения

Этот удивительный верстак имеет большую рабочую поверхность для сборки проектов. По сути, это 2 книжные полки с каждой стороны, соединенные фанерой и на колесиках! Там так много места для хранения, так что легко хранить все в одном месте!

ПЛАН от Rogue Engineer

7. Стол для фрезера

В этом столе для фрезера есть все: вместительный ящик для хранения, место для битов фрезера, встроенный переключатель включения/выключения и многое другое! Так что, если вы ищете фрезерный стол, ознакомьтесь с нашими бесплатными пошаговыми планами!

8. Мобильный верстак

Этот мобильный верстак очень гибок и подходит для многих строительных нужд. Он имеет большую рабочую поверхность для ваших проектов и тонны памяти! Его можно использовать как разгрузочный стол, если у вас есть настольная пила. Нам нравится добавленная система зажима гусеницы, которая делает процесс сборки еще проще! Этот план составлен журналом Woodshop Diaries.

9. Столярная мастерская в ящике

Этот переносной верстак хранит в себе инструменты! Его можно хранить под кроватью, и он легко выдвигается, превращаясь в прочный верстак. Мы любим его для строителей в квартирах, небольших помещениях или в дороге.

10. Стойка для сверлильного станка

Эта стойка для сверлильного станка мобильна и имеет много места для хранения. Даже если у вас нет сверлильного станка, это может стать отличным вариантом мобильного хранилища. Этот план разработан Брэдом из Fix This Build That!

11. Тележка для воздушного компрессора

Вместо того, чтобы таскать воздушный компрессор, соберите для него небольшую тележку! Отличный способ держать компрессор, гвоздезабиватели и несколько дополнительных принадлежностей под рукой для вашего следующего проекта!

Этот план от Shanty 2 Chic!

12.

Ultimate Dream Workshop

Если вы хотите добиться БОЛЬШОГО, вот наша Ryobi Dream Workshop! Это все, что вам нужно в одном плане! В этом полностенном верстаке с выкатными тележками есть все! Настройте тележки для ваших индивидуальных потребностей! Тележки можно сдвинуть вместе, чтобы увеличить площадь верстака, а когда все готово, их можно откатить. Держите все свои инструменты под рукой для использования и очистки, эта система сделает ваше здание более эффективным благодаря тому, что все в одном месте.

13. Подставка для инструментов с откидной крышкой

Эта вращающаяся тележка для инструментов обеспечивает дополнительное место для хранения и простоту использования при небольшой площади. Его можно построить всего из одного листа фанеры! Этот план от Брэда из Fix This Build That!

14. Складной верстак

Это отличная идея в дополнение к обычно используемому верстаку для добавления рабочего места или в ограниченном пространстве. Этот план разработан Уилкером Досом!

15.

Сборочный стол Верстак с блоком питания

На этом большом сборочном столе есть все! Хранение инструментов, зарядных устройств, шлангов, большая поверхность для сборки и даже встроенный блок питания! Этот удивительный дизайн создан Sawdust 2 Stitches!

Paul Sellers’ Workbench Info – Блог Пола Селлерса

Paul Sellers | Как построить верстак Страница

Портал со всем, что у нас есть, и со всем, что вам нужно знать о создании верстака Пола Селлерса.


Видеоролики по верстаку

Часто задаваемые вопросы по верстаку

Список раскроя верстака

Инструменты и оборудование


Изготовление верстака — это идеальный проект для любого столяра, который может развить и отточить свои навыки. Это также позволяет вам лучше понять древесину и инструменты, которыми столяры пользуются изо дня в день. Я хотел, чтобы верстак… был чем-то, что вдохновляло бы всех своей простотой. Он также обладает теми качествами, которыми должен обладать верстак на всю жизнь. Вся методология его построения не полагается на абсолютную точность. Любой, кто делает верстак, не должен так сильно беспокоиться о том, сможет ли он это сделать, выглядит ли он как прекрасный предмет мебели или кто-то судит их, уровень их навыков или стандарты мастерства, это просто верстак.


Верстак Особенности

«Верстак — это якорь для самой работы и основа для разработки каждого компонента проекта. Он обеспечивает опору для всего проекта, и здесь мы обычно проводим отделочные работы». «Хороший рабочий стол должен быть просто прочным, как камень, максимально тяжелым и поддерживать прочные тиски, желательно с быстроразъемным механизмом для удобства и скорость». «Когда вы строите большие рамные проекты, все это часто будет опираться на столешницу. Стадия склеивания большинства проектов также обычно происходит на рабочем месте».

Workbench Videos

Инструменты и оборудование

  • квадрат
  • Нож
  • карандаш
  • РАРКОВАЯ
  • . ” и 1″ (12 мм, 18 мм и 25 мм)
  • Отбойный молоток или молоток
  • Рубанок для сглаживания
  • Скоба и насадки (или шуруповерт и насадки по размеру)
  • Фрезерный рубанок
  • Рубанок
  • плоскость Rabbet/Filletster
  • Hammer (сталь)
  • 10 ″ Стальное правило
  • Плость разъема
  • 10 ″ RASP
  • 10 ″ Плоский файл
  • Ветщики
  • рабочая варень или импромизированная поддержка. как:
  • Две пилорамы или…
    переносной складной верстак или…
    стол для пикника.
  • Семь или около того 36-дюймовых (91 см) зажимов для створки (для зажима рамы и ламинированного верха)
  • Некоторые более короткие зажимы для створки, стержневые зажимы или G-образные зажимы

Часто задаваемые вопросы

Следующие ссылки ведут к соответствующему разделу страницы часто задаваемых вопросов Workbench.

  • Design Questions
  • Design Changes
  • Workbench Sizing
  • Wood Selection
  • Stock Dimensions
  • Build Process
  • Hardware and Equipment
  • Long Term Use
  • Прочее

Галерея

Чак ДеАрруда – Шахта из южной желтой сосны завершена в январе 2016 года.
