Содержание

Столярные тиски для верстака своими руками: чертежи, фото, видео

Как устроены тиски для выполнения столярных работ
Рекомендации по изготовлению столярных тисков

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Самодельный верстак с тисками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

опоры, которая одновременно является неподвижной зажимной губкой;
подвижной зажимной губки;
двух металлических направляющих, по которым перемещается подвижная губка;
ходового винта, обеспечивающего перемещение подвижной губки;
воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы.

Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок

Рекомендации по изготовлению столярных тисков

Чтобы изготовить предназначенные для осуществления столярных работ деревянные тиски своими руками, необходимо сделать чертеж и подобрать соответствующие комплектующие. В качестве зажимных губок таких тисков используются деревянные бруски. Один из них, служащий неподвижной губкой, фиксируется на поверхности верстака и будет выступать в роли несущей опоры приспособления.

Вам также потребуется резьбовой винт диаметром не меньше 20 мм. От длины этого элемента, который отвечает за перемещение подвижной губки и, соответственно, за зажим обрабатываемой детали, зависят допустимые габариты заготовки, которую можно зафиксировать в самодельных столярных тисках. Для изготовления столярных тисков также потребуются две металлические направляющие, в качестве которых можно использовать любые штыри из металла (главное, чтобы они были ровными, а их диаметр составлял не меньше 10 мм).

Детали направляющих можно изготовить на металлообрабатывающих станках или использовать для них стойки от передних амортизаторов легкового автомобиля

Любые деревянные тиски, в том числе и самодельные, управляются при помощи воротка, вращение от которого передается ходовому винту. В качестве воротка можно использовать длинную металлическую рейку, которая будет вставляться в прорезь головки ходового винта. Такую прорезь необходимо предварительно проточить под толщину имеющейся рейки. Некоторые домашние мастера в качестве воротка для ходового винта используют обычный гаечный ключ, в который запрессована его головка.

Зажимной узел столярных тисков

Чтобы сделать самодельные верстачные тиски более удобными в использовании, лучше смонтировать на них полноценный вороток. Для этого вам понадобится сварочный аппарат. Сварка нужна для того, чтобы к концу ходового винта приварить гайку или шайбу, в отверстия которых и будет вставлена ручка-вороток. Сделав такой вороток, вы значительно упростите процесс управления столярными тисками, и работать с ними будет намного удобнее.

Чертеж ходового вала и воротка

Как говорилось выше, для изготовления подвижной и неподвижной губок столярных тисков вам потребуется два деревянных бруска. В качестве материала изготовления таких брусков лучше всего выбрать сосну: ее древесина достаточно мягкая и одновременно прочная. В обеих губках необходимо просверлить отверстия соответствующего диаметра: два – для направляющих, одно – для ходового винта. Чтобы такие отверстия на подвижной и неподвижной губках располагались точно относительно друг друга, необходимо сверлить их одновременно в двух брусках. Для выполнения такой процедуры бруски можно соединить при помощи гвоздей, а после выполнения отверстий снова разъединить их.

Чертеж деревянных губок для столярных тисков

После того как все подготовительные мероприятия будут выполнены, можно приступать к сборке самодельных столярных тисков. Первое, что необходимо сделать, – это надежно закрепить неподвижную губку-опору на поверхности верстака. После этого в отверстия опоры вставляются направляющие и ходовой винт.

Выступающие с задней стороны опоры концы направляющих необходимо зафиксировать, для чего можно нарезать на них резьбу и накрутить гайки. На выступающий конец винта также накручивается гайка. Для того чтобы обеспечить неподвижность такой гайки в процессе работы, ее можно поместить в предварительно подготовленную выборку на поверхности опоры, в которую она должна входить очень плотно.

Скрепление направляющих с подвижной губкой

Когда неподвижная опора столярных тисков, винт и направляющие смонтированы, можно установить на них подвижную губку, для чего в ней уже имеются подготовленные отверстия. На выступивший над передней поверхностью подвижной губки конец ходового винта необходимо надеть шайбу с большим внешним диаметром и накрутить две гайки, которые будут играть роль стопорного элемента.

Закрепление тисков на перевернутой столешнице

После крепления всех элементов можно соединить конец винта с воротком и начинать пользоваться столярными тисками. После того как вы начнете крутить вороток, винт будет вкручиваться в гайку неподвижной опоры, тем самым притягивая к ней подвижную зажимную губку.

Рабочие части губок лучше сделать съемными из твердой древесины

Изготовленные своими руками столярные тиски при необходимости модернизируют, приспосабливая их под деревянные заготовки разных размеров. Так, можно установить более длинный винт, что позволит обрабатывать заготовки большей ширины, менять положение направляющих элементов, что может понадобиться в том случае, если вы решите установить зажимные губки большей длины.

Таким образом, сделать деревянные тиски своими руками несложно. Справиться с такой задачей может даже человек, никогда ранее не занимавшийся изготовлением столярных приспособлений. Конструкция, описанная выше, является наиболее простой, но достаточно эффективной, адаптировать ее к решению определенных задач под силу любому домашнему умельцу.

Если какие-то моменты остались не до конца понятны, то приведенные ниже видео помогут разобраться с конструкцией тисков и процессом их изготовления.

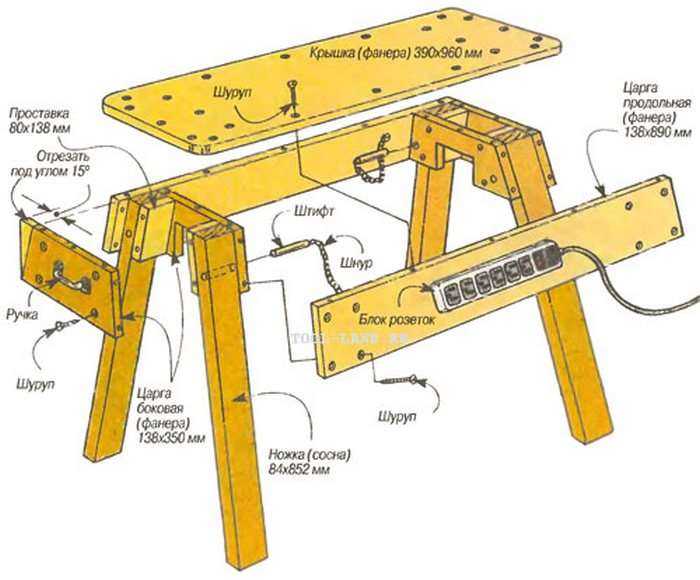

Верстак для гаража за 2 дня чертеж и фото 1 часть

Я давно хотел сделать прочный верстак, но меня останавливала сложность обработки и стоимость древесины твердой породы, из которой производят профессиональные верстаки. В основном, прочность верстака зависит от того, насколько прочными будут шипы и пазы основания верстака, и я задался вопросом – почему бы не сделать фанерный верстак, – ведь этому материалу присущи прочность, жесткость и определенная толщина заготовки. Я набросал чертеж верстака, основание которого состоит из склеенных фанерных деталей, столешница комбинированная – нижний слой из фанеры, верхний из МДФ. Преимуществом такой конструкции является то, что все детали обрабатываются без использования строгального и фрезерного станка, поэтому он идеально подходит для начинающих, которые еще не обзавелись дорогостоящим инструментом.

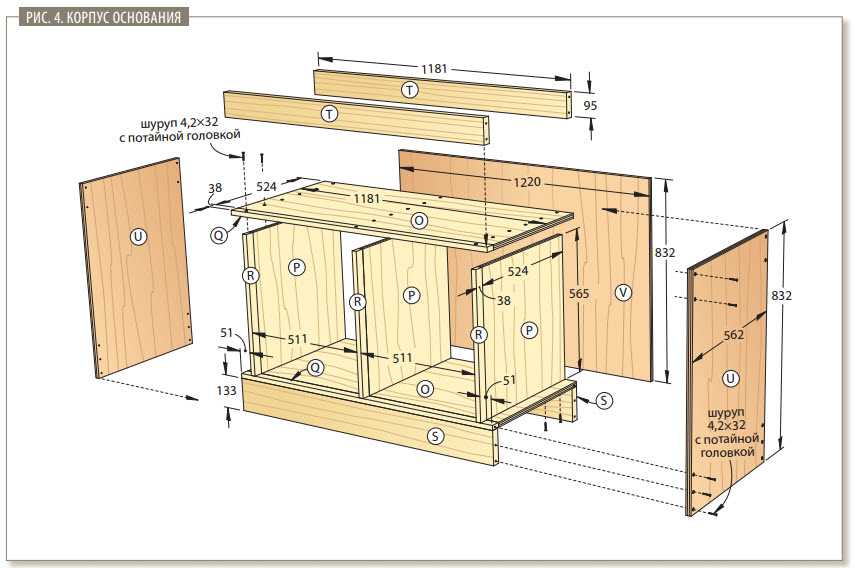

Конструкция верстака и чертеж раскройки

Кстати, эта конструкция может лечь в основу вашей собственной разработки, можно выполнить основу верстака из фанеры, а столешницу сделать из твердой древесины. Размеры верстака: 83,8 см в ширину, 182,88 см в длину и 86,36 см в высоту, для меня эта высота удобна, потому что стол получается на одной высоте со столом циркулярной пилы, и я его использую как принимающий. Данный чертеж позволяет сделать ножки верстака высотой 91,45 см при высоте стола 95,25 см

Все базовые детали, ножки, царги и проножки сделаны из полос фанеры 18 мм и шириной 9 см. Нужно только правильно установить ограничительную планку на циркулярной пиле и выпилить все детали одинаковой ширины не изменяя настроек.

Для того чтобы распилить фанеру с минимальным количеством задиров нужно расклиниватель установить в минимальное положение. Если задиры все же возникнут, их можно шлифануть наждаком и при сборке деталей обратить их внутрь верстака. Последним действием перед сборкой будет высверлить отверстия для потайных шурупов на расстоянии 15 см друг от друга, с их помощью будет крепиться столешница.

Детали верстака

Царги, проножки и ножки сделаны из склеенных полос18 ммберезовой фанеры. Шипы и пазы создаются в процессе склеивания, устраняя необходимость их выпиливания.

Как максимально использовать фанеру

Если вы хотите сделать такой же верстак, как у меня или чуть повыше, можете использовать мой чертеж. У меня ушло 2,5 листа березовой фанеры толщиной18 мми размерами 1220*2440 мм и отрезок плиты МДФ указанных размеров. Вы можете попросить продавца сделать три реза, как показано на чертеже, тогда будет гораздо легче транспортировать и разрезать материал.

Другие расходные материалы, необходимые для сборки верстака: 50, 65, 75 мм шурупы по дереву, и литр свежего клея ПВА. Можно использовать жидкие гвозди, но это дороже выйдет. Продолжение читайте по этим ссылкам самодельный столярный верстак за два дня чертежи и расчеты часть 2 и верстак столярный своими руками за 2 дня часть 3 сборка.

Оплатил размещение постового украинский мебельный интернет-магазин. Если вам нужна добротная деревянная мебель смело кликайте по ссылке и заказывайте товар.

English Workbench Designs – Верстак Николсона

Верстак должен быть тяжелым, очень тяжелым.
Поэтому я делаю много скамеек с хорошей толстой 4-дюймовой столешницей и простым, но прочным основанием.

Сейчас мы склонны называть это французской скамьей, в основном из-за последних тенденций в дизайне верстаков.

Я не думаю, что эволюция дизайна верстаков была четко определена или определялась регионально, но, без сомнения, есть некоторые особенности, которым отдавали предпочтение только в определенных областях.

Я видел бесчисленное множество верстаков, некоторые очень ранние, которые можно легко принять за «французский» дизайн, хотя они точно не были их происхождением.
«Французская» скамья, какой мы ее знаем, в конце концов, всего лишь на один шаг эволюционировала от самой базовой конструкции, использовавшейся римлянами.

Так и остался французский верстак простым. Он мог быть массивным, мог быть маленьким, но всегда оставался простым.

Теперь, если мы добавим пару глубоких фартуков спереди и сзади этого «простого» верстака, что мы получим?

Верстак Nicholson на английском языке или Конструкция прочная, простая и заслуживает внимания, если вы планируете построить свой собственный верстак.

На фотографиях ниже изображена скамья в английском стиле, сделанная из дуба, хотя я предпочитаю сосну для этой скамейки.

Дубовая скамья на фотографиях была построена для клиента, и, хотя верхняя часть этого примера была прибита гвоздями, дизайн тесно связан с разобранной версией, которую я ранее построил для продажи.

Если вы заинтересованы в создании собственного верстака, то сборка English (или Nicholson, как многие ее называют) на удивление доступна.

Верх ламинировать не нужно.
Уже одно это сэкономит вам массу времени и избавит от головной боли (подробнее о дощатом верхе читайте здесь).
Простые столярные изделия просты, но невероятно прочны.

Если вы ищете прочный верстак, но не хотите тратить на его изготовление целый год, английская скамья может многое предложить.

Мы сняли полную видео сборку английского верстака в традиционном стиле.
Сборка показана с использованием минимальных базовых ручных инструментов. И вам не понадобится скамья, чтобы построить его из… мы строим пару пильных лошадей.

Пошаговые инструкции, объяснения методов и планы в формате PDF.
Мы даже производим традиционные торцевые тиски, начиная с винта и гайки.

Заинтересованы в строительстве вместе?
Вы можете посмотреть вступительное видео здесь.

СТРОИМ СОБСТВЕННЫЙ АНГЛИЙСКИЙ? Смотрите нашу подробную серию видео с планами в формате PDF.

Это был удивительный проект, и я многому научился. Я могу честно сказать, что если бы не вы с Хелен, делающие эти потрясающие видео, я бы, вероятно, закончил с какой-то фигней на YouTube! – Стивен
Подробнее Вас интересует французская скамья? Следите за сборкой здесь.
