Как сделать столярный верстак своими руками – изготовление столярного верстака + фото
Столярным верстаком принято называть стол особой конструкции с твердой и прочной поверхностью, допускающей крепление на ней различных приспособлений и механизмов. Помимо этого поверхность такого стола должна быть приспособлена для жесткого закрепления на ней дополнительного стационарного оборудования (циркулярной пилы, например, или фрезера небольшого размера), используемого для обработки таких распространенных материалов, как древесина или металл.
Перед тем как сделать столярный верстак своими руками, желательно ознакомиться с основными требованиями, предъявляемыми к этому приспособлению, а также с некоторыми вариантами исполнения, пользующимися особой популярностью.
Содержание
- Требования к конструкции
- Выбор материала
- Обустройство столешницы
- Складной верстак
- Видео
- Фото
Требования к конструкции
Рабочими характеристиками стола-верстака являются:
- Его высота, подогнанная под рост пользователя, позволяет работать в комфортных условиях не сутулясь, сохраняя достаточно удобное положение.
- Габариты столешницы, выбираемые из соображений возможности размещения на ней всего необходимого инструмента, а также с учетом размеров обрабатываемых заготовок.
- Набор монтируемых на верстаке приспособлений, определяемый потребностью в выполнении тех или иных операций и предусматривающий наличие нескольких упоров и струбцины (винтовых тисков).
- Приспособленность «под руку» его хозяина, который может оказаться и левшой.
Наиболее подходящим для самостоятельного изготовления является вариант сборного верстака, состоящего из рамного основания с установленной на нем столешницей. Длина такой конструкции обычно не превышает 2-х метров (при ширине столешницы порядка 80–100 см).
Перед началом работ вам следует определиться с тем, будет ли ваш верстак стационарным приспособлением, или же он должен быть складным (разборным).
Выбор материала
Наиболее подходящим для сооружения стационарного верстака материалом считается древесина, из которой изготавливаются несущее основание с рамами-опорами, а также сама столешница.
Для изготовления рам лучше всего подходит стандартный строганный брус сечением 100×70 мм. В качестве вспомогательных перемычек, увеличивающих жесткость рамного основания, может использоваться тот же брус, но несколько меньшего сечения (100×50 мм, например).
Столешница верстака может быть набрана из хорошо обструганных и плотно подогнанных досок, толщиной не менее 5 см. Помимо этого для ее изготовления может применяться и готовое цельное полотно (старая сплошная дверь, например) или вырезанная по размеру стола заготовка из ламинированного ДСП с надежным и прочным покрытием.
При выборе материала предпочтение следует отдавать твердым породам дерева, таким, к примеру, как бук, дуб или клен.
Сборка конструкции
Изготовление верстака начинается со сборки рамного основания, на которое впоследствии устанавливается столешница выбранного вами вида. Порядок выполняемых при этом операций выглядит следующим образом:
- В первую очередь собираются опорные боковины, обустраиваемые в виде двух рамных конструкций из бруса сечением 100×70 мм.
- Затем эти рамы соединяются в верхней части двумя продольными брусьями, которые вместе с верхними перемычками рам служат опорами для столешницы. (Отметим, что для надежного скрепления отдельных элементов между собой в описываемой нами конструкции лучше всего использовать классическое соединение «шип в паз» с обязательной проклейкой участков стыковки).
- Нижние части опорных рам скрепляются продольными перемычками из бруса 100×50 мм, которые монтируются на уровне 15–20 см от пола. (Для их крепления лучше всего использовать утопленное с тело бруса болтовое соединение).
- В процессе изготовления рамных опор в заготовках сначала подготавливаются пазы и шипы, после чего вся конструкция собирается за один прием (после нанесения клея на участки соединений).
В процессе сборки особое внимание необходимо обратить на следующий рабочий момент, определяющий качество всего последующего монтажа. При подготовке основания верстака на каждом этапе производимых работ необходимо следить за соответствием размеров отдельных элементов проектным данным, а также контролировать горизонтальность их установки при помощи строительного уровня.
Обустройство столешницы
В случае изготовления столешницы из строганных досок последние должны быть плотно подогнаны одна к другой, так, чтобы не образовывалось щелей, в которых обычно скапливается мусор. Ее размеры должны быть немногим больше (на 1,5–2 см) габаритов опорного основания, образованного рамами и продольными брусьями, что гарантирует удобство размещения на столе вспомогательного оборудования.
При сборке столешницы доски прибиваются или прикручиваются саморезами к поперечным брускам, располагаемым на ее обратной плоскости. В самом основании должны быть подготовлены специальные пазы под эти бруски. Поверхность готовой столешницы сначала тщательно шлифуется, а затем обрабатывается защитным раствором (для этих целей обычно используются олифа). Для ее закрепления на основании могут дополнительно использоваться специальные металлические уголки.

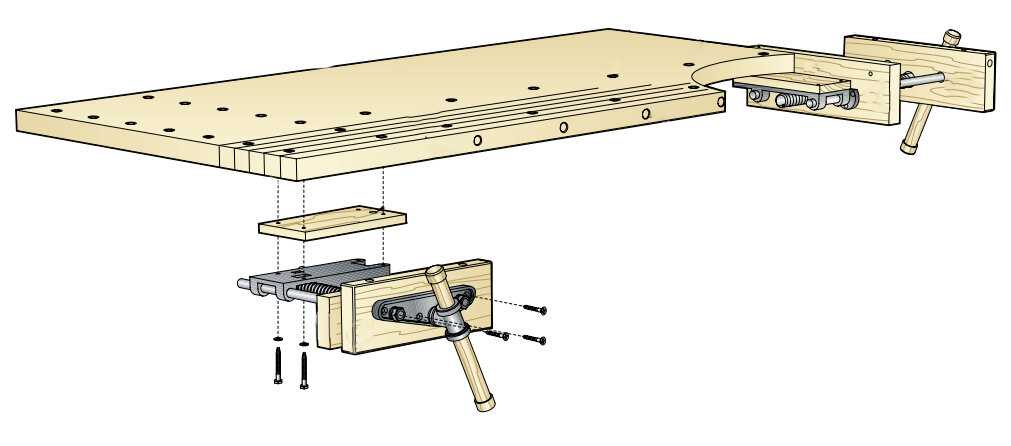

Относительно установки на верстак рабочих приспособлений и механизмов (тисков, упоров и т. п.) можно сказать следующее:
- Рабочие тиски удобнее всего разместить на торце столешницы, заранее подготовив в месте установки небольшое углубление под крепеж. С обратной стороны стола в зоне крепления необходимо предусмотреть прокладку из фанеры, защищающую поверхность от повреждений.
- Помимо этого на поверхности столешницы должны располагаться специальные упоры, фиксирующие заготовку в рабочей зоне и облегчающие работу с ней. На деревянной столешнице удобнее всего смонтировать прямоугольные упоры (колки), подстраиваемые по высоте под обрабатываемую заготовку и надежно фиксирующие ее.
- Иногда упоры делаются путем простого наращивания столешницы с использованием брусков подходящей толщины, закрепляемых у ее кромки и закрываемых с обратной стороны ограничивающей планкой.
С обратной стороны стола в зоне крепления необходимо предусмотреть прокладку из фанеры, защищающую поверхность от повреждений.Складной верстак
В том случае, когда в гараже или мастерской недостаточно места – вы можете изготовить складной верстак, состоящий из откидывающейся к стене столешницы и специальной складывающейся рамы.
Такая конструкция очень просто разбирается и в сложенном состоянии занимает совсем немного места. При ее изготовлении следует обратить внимание на то, чтобы ширина опорных стоек складного верстака не превышала половины длины столешницы (чтобы они не мешали друг другу при складывании).
Также необходимо побеспокоиться о том, чтобы верхняя поперечина на опорах располагалась ниже доски с креплением шарнира откидывающейся столешницы. Материалом для изготовления стола складного верстака может служить любая монолитная заготовка из ДСП.
Опорные рамы конструкции изготавливаются из брусков 100×40 миллиметров, сочленение которых производится при помощи заранее подготовленных металлических накладок, закрепляемых на стойках и перемычках с помощью болтов соответствующего размера.
Видео
В этом видео показан процесс строительства столярного верстака:
Фото
Собираем столярный верстак из массива смотреть онлайн видео от Мастер Алексей в хорошем качестве.
От Мастера Алексея – производство авторских подарков, сувениров и декора для дома из дерева, обучение и мастер-классы от разработки дизайна до изготовления, с целью приобщения детей и взрослых к процессу творчества и знакомства с традиционными и современными технологиям ремесленника.
__________________________________________________________
декор для дома, мастер класс, декор для дома своими руками, мастер класс своими руками, магазин декора для дома, мастер класс для детей, декор для дома купить, мастер класс крючком, идеи декора для дома, мастер класс спицами, декор для дома своими руками из подручных, видео мастер класс, декор для дома из подручных материалов, мастер года мастер класс, декор для дома интернет, мастер класс для начинающих, декор для дома интернет магазин, мастер класс игрушки, декор для дома фото, мастер класс по изготовлению, искусственный декор для дома, новые мастер классы, идеи декора для дома своими руками, детские мастер классы, дом декора для интерьера, мастер класс по вязанию, декор украшения для дома, мастер класс вязан, поделки для декора дома, мастер класс кукла, декор для дома недорого, кулинарный мастер класс, товары для декора дома, день мастер классов, мод декор для дома, мастер класс для педагогов, декор для дома на стену, шапка мастер класс, декоры для дома своими руками фото, мастер класс поделки, простой декор для дома, мастер класс из бумаги, красивый декор для дома, мастер класс фото, декор для дома в майнкрафт, мастер классы пошагово, подарок декор для дома, пошаговый мастер класс, магазин декора для дома москва, темы мастер классов, поделки для декора дома своими руками, урок мастер класс, декор для дома мод майнкрафт, мастер классы спб, простой декор для дома своими руками, бесплатный мастер класс, мебель декор для дома, мастер класс по рисованию, декор для дома из бумаги, мастер класс для родителей, оригинальный декор для дома, мастер класс из фоамирана, декор для дома спб, сад мастер класс, декор для дома оптом, мастер класс презентация, декор для дома своими руками легко, мастер класс в детском садуDiy Garage Workbench – Etsy.
deEtsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.
( 73 релевантных результата, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Больше похоже на это
Построить простой верстак | Tylynn M
Самый простой способ построить простой верстак для вашего гаража или магазина.
Этот пост содержит партнерские ссылки. Если вы совершите покупку по одной из ссылок, я могу сделать небольшую комиссию БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ. Спасибо за вашу поддержку, чтобы я мог продолжать делиться проектами и идеями! См. мое полное раскрытие здесь .
Несколько недель назад я преобразил свой гараж/магазин, в котором так нуждался. Я все вычистил, хорошенько почистил, пристроил к одной из стен ящик для перфорированных досок и соорудил себе мобильный верстак и подставку для торцовочной пилы. Когда я все убрала, я перенесла один из старых «верстаков» (он же: старая дверь на ножках стола) в магазин моего мужа.
Угадайте, что произошло в ту минуту, когда он увидел мои новые верстаки…
Он, конечно же, попросил себе новый!
Итак, сегодня у меня есть планы на его новый верстак! Его очень просто и быстро построить, и вы можете отрегулировать размеры в соответствии с любым пространством.
Наслаждайтесь планами!
Инструменты и расходные материалы:
- Торцовочная пила
- Циркулярная пила
- Дрель
- Рулетка
- Зажимы
- Уровень
- Площадь скорости
- Карандаш
- Защитные очки
- Защита органов слуха
- 2 винта ½”
- 1 Винты ¼”
Пиломатериалы:
- 7 | 2 x 4 @ 8 футов
- 1 | Полный лист ДСП 3/4″ (или фанера на ваш выбор)
Отрезы:
- 4 | 2 x 4 @ 36″ (ножки)
- 4 | 2 x 4 @ 21″ (по бокам рамы)
- 4 | 2 x 4 @ 68″ (рама спереди и сзади)
- 1 | ДСП @ 25″ x 72″ (столешница)
- 1 | ДСП @ 21″ x 71″ (нижняя полка)
Шаг 1.
Соберите верхнюю и нижнюю рамы, как показано на рисунке ниже.
Прикрепите 21-дюймовые стороны рамы к 68-дюймовым передней и задней части рамы с помощью 2 1/2-дюймовых саморезов по дереву. Я использовал четыре винта с каждой стороны (по два на обоих концах каждой из 21-дюймовых деталей — один сверху, один снизу).
Посмотрите видео, если вам нужны разъяснения… Я не уверен, что это объяснение имело смысл.
Построить две рамы (верхнюю и нижнюю).
Шаг 2.
Прикрепите верхнюю раму к ножкам.
Проще всего построить эту деталь вверх ногами. Просто положите раму на землю и соедините ножки с внешними концами рамы. Прикрепите саморезами 2 1/2″.
Я вкрутил по четыре винта в каждую ножку (по два в переднюю и заднюю рамы, по два в боковые рамы).
Шаг 3.
Отметьте 6 дюймов вверх от нижней части ножек и прикрепите нижнюю раму саморезами 2 1/2 дюйма.
Я положил скамейку на бок, отметив 6 дюймов вверх на каждой ножке, переместил нижнюю раму на место, зажал ее, а затем прикрепил.
Опять же, я использовал четыре винта для каждой ножки (два в переднюю и заднюю рамы, два в боковые рамы).
Шаг 4.
Поместите нижнюю полку на нижнюю раму и прикрепите к раме саморезами 1 1/4″.
Я просто просверлил ДСП прямо в раму и утопил винты, чтобы они не мешали.
Шаг 5.
Отцентрируйте столешницу на верхней раме – со всех сторон ножек должен быть выступ 1/2″.
Прикрепите саморезами 1 1/4″. Опять же, я просверлил ДСП прямо в раму и утопил винты.
Я вставил винты в каждый угол и два в середину (убедитесь, что вы попали в раму посередине, так как она сзади дальше ножек).
Вот и готов простой и прочный верстак «Сделай сам».
Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы, и я свяжусь с вами как можно скорее.
| Тайлинн |
Спасибо, что заглянули!
Чтобы найти больше идей для проектов, вы можете найти меня на Pinterest. А чтобы быть в курсе последних махинаций, подписывайтесь на меня в Instagram.
