Нанесение размеров | Начертательная геометрия

Правильное нанесение размеров на чертеже имеет огромное значение. Чертеж без размеров дает лишь представление о форме изображенной на ней детали. Он не имеет практического значения, так как по нему не может быть изготовлена данная деталь. Правильно проставленные размеры на чертеже обеспечивают соблюдение наиболее рациональной технологии и точности изготовления.

Нанесение размеров регламентировавно ГОСТ 2.307-68 для всех отраслей промышленности. Различают размеры рабочие (исполнительные), каждый из которых используют при изготовлении изделия и его приемке (контроле), и справочные, указываемые только для большего удобства пользования чертежом. Справочные размеры отмечают знаком «*», а в технических требованиях, располагаемых над основной надписью, записывают: «* Размер для справок». Не допускается повторять размеры одного и того же элемента на разных изображениях. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения, угловые – в градусах, минутах и секундах, например: 4°; 10°30`24``. Размерные числа наносят над размерной линией, возможно ближе к середине; Высота размерного числа равна 5 мм и отстоит от размерной линии на расстояние 1 мм; Размерные числа не допускается разделять или пересекать линиями чертежа. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают; Размеры, относящиеся к одному и тому же элементу (пазу, выступу, отверстию) рекомендуется группировать в одном месте. Располагая на том изображении, на котором диаметрическая форма данного элемента показана наиболее наглядно; Размеры двух симметрично расположенных элементов изделия наносят один раз без указания их количества, группируя в одном месте все размеры; При нанесении радиального размера перед размерным числом наносят букву R; При нанесении диаметрального размера перед размерным числом указывают знак диаметра Ǿ; При проведении нескольких радиусов из одного центра размерную линию не располагают на одной прямой.

Нанесение размеров заключается в: - построении размерных линий со стрелками на концах и выносных линий к ним; - написании размерного числа над размерной линий.

Размерные линии проводятся между линиями видимого контура, между выносными линиями, а также между осевыми и центровыми. Размерные линии предпочтительно наносить вне контура изображения. Выносные линии перпендикулярны размерной и выступают за нее не более на 1 - 5 мм. Выносные линии для угловых размеров проводятся радиально, а для линейного размера дуги - параллельно одна другой. При проведении нескольких параллельных или концентричных размерных линий размерные числа над ними располагают в шахматном порядке. Для нанесения длины дуги окружности размерную линию следует проводить концентрично дуге. Знак дуги должен быть расположен над размерным числом. Для обозначения сферы перед размерным числом радиуса или диаметра следует добалять слово

Сфера, например Сфера R10. Допускается написание на выноске R10/Сфера.

Нанесение размеров предполагает также выполнение множества других требований:

          Условия     нанесения     размеров              Условия нанесения размеров
  Величина стрелок размерных линий определяется соответственно толщине линий видимого контура
  Размерные линии наносятся тонкими сплошными линиями от одной выносной линии до другой, если недостаточно места для стрелок они наносятся с обратной стороны выносной линии
  При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки можно заменить засечками, наносимыми под углом 45° к размерным линиям, или точками     Расстояние между размерной линией и линей контура не менее 10 мм. Выносные линии перпендикулярны размерной и выступают за нее не более 2 мм.
  Размеры пишутся вдоль размерной линии напротив ее середины. Написание линейных размеров при различных наклонах размерной линии показаны на рис. Указывать размеры в 30° зоне допускается только с применением линии выноски.     При нанесении угловых размеров имеется два сектора 40° и 30° (выделеные красным цветом) в которых наносить размерные числа вдоль размерной линии не рекомендуется, в этом случае допускается применение линии выноски
  Нанесение угловых размеров. При указании размера угла: - размерную линию следует проводить радиусом из вершины угла; - размерное число наносить над размерной линией параллельно ей и возможно ближе к ее середине.     Нанесение угловых размеров. Допускается наносить размерные числа в разрыве размерной линии. При недостатке места для простановки размерного числа оно наносится на выноске

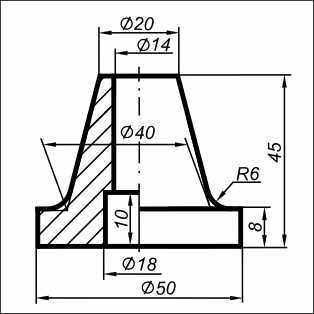

  Размеры следует равномерно распределять по изображению и выносить их за его пределы. Размерные линии и выносные не должны пересекаться между собой     При указании размеров симметричной поверхности допускается размерные линии наносить с обрывом с одной стороны
  Размеры дуг окружностей, равных или менее 180°, указывают размерной линией с одной стрелкой и прописной буквой
R
перед размерным числом

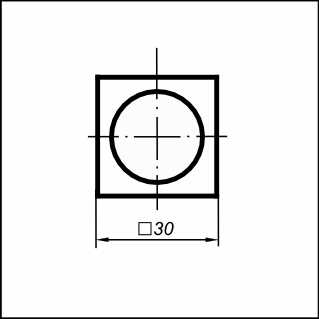

  Размеры призматических поверхностей с равными сторонами (квадрат), параллельными оси предмета, наносятся как линейные размеры, но перед размерным числом ставится квадрат
  Проведение выносных линий не под прямым углом к размерной допускается как исключение. При проведении нескольких параллельных размерных линий размерные числа над ними располагают в шахматном порядке. Расстояние между соседними размерными линиями не менее 7 мм     При проведении нескольких концентричных размерных линий размерные числа над ними располагают в шахматном порядке. Расстояние между соседними размерными линиями не менее 7 мм.

Нанесение размеров для линий и поверхностей имеющих уклон

Нанесение размеров

заключается в: - построении размерных линий со стрелками на концах и выносных линий к ним где пишется: - слово Уклон и его величина; - знак уклона и его величина.

Нанесение размеров для конических поверхностей

Нанесение размеров

заключается на чертеже: - нанесении на нее надписи Конусность с указанием ее величины; - указывающей на нее стрелкой с полкой где пишется: - Конусность с указанием ее величины; - знак конусности и ее величина.

Нанесение размеров фасок

Нанесение размеров

Размеры фасок под углом 45° указываются в виде произведения величины катета в треугольнике,образованном фаской на ее угол. Вариант нанесения размера фаски выбирается в зависимости от наличия свободного места на чертеже для простановки размеров.

Для фасок с углом отличным от 45°, нанесение размеров осуществляется по общим правилам - двумя линейными размерами или одним линейным и одним угловым.

Нанесение размеров

Если на чертеже изделия имеется несколько фасок одинакового размера, то они обозначаются надписью по типу - 2 фаски 2×45°, 3 фаски 2×45° или 2×45°/2 фаски

Нанесение размеров

+

ngeo.fxyz.ru

назовите правила нанесения размеров на чертежах \выносная линия?

Выносная лини на чертеже вычерчивается в 2 раза тоньше основной. Размерная линия вычерчивается на расстоянии 8 или 10 мм от границы чертежа, либо от другой размерной линии.

первая размерная линия отступает от границ чертежа на 2см, последующие друг от друга на 8мм - правила черчения карандашом ))) на компьютерную графику не распространяются! В программах заложены свои стандарты. а вообще - ГОСТ 21.501-93

Нанесение размеров на чертежах Нанесение размеров на чертежах регламентируется правилами ГОСТ-2.307-68.Обо всех изображенных на чертеже предметов или их частей, независимо от масштаба можно судить по размерным числам. Для того чтобы нанести на чертеже размеры необходимо проводить размерные и выносные линии, а также необходимо указывать размерные числа. С обеих концов размерные линии ограничивают стрелками. При нанесении на чертежах выносные линии должны выходить за концы стрелок размерной линии примерно на 1-5 мм. Размер стрелок зависит от толщины линии видимого контура (смотри рисунок 10,а) и выполняется одинаково для всех размеров которые обозначены на чертеже. Размерную линию при нанесении размера прямолинейного отрезка проводят параллельно этому отрезку на расстоянии 6-10 мм, а выносные линии проводят перпендикулярно размерным линиям, (смотри рисунок 10,б). Вместо стрелок на строительных чертежах допускается применять засечки (смотри рисунок 10,в) в виде короткой (2-4 мм) сплошной основной линии. Более детально тут: <a rel="nofollow" href="http://stroivagon.ru/stroitelnoe-cherchenie/nanesenie-razmerov.html" target="_blank">http://stroivagon.ru/stroitelnoe-cherchenie/nanesenie-razmerov.html</a>

touch.otvet.mail.ru

Приемы нанесения размеров - выносные линии и форма стрелок

Первое и главное требование к рабочему чертежу — правильность изображения детали. Не менее важно второе требование — правильность нанесения размеров. Размеры должны быть назначены и нанесены так, чтобы по ним можно было изготовить деталь, не прибегая к подсчетам. На чертеж должны быть нанесены все необходимые размеры; отсутствие хотя бы одного из них делает чертеж практически непригодным. Размеры на чертежи должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертеж читают, как правило, в отсутствие автора (исполнителя).

Условились судить о величине предмета и его частей по размерным числам независимо от того, в каком масштабе и с какой точностью выполнено изображение. Числа на чертежах выражают почти всегда в миллиметрах; это позволяет не указывать единицы измерения. Каждый размер наносят на чертеже только один раз; повторять его недопустимо.

Наибольшее количество указаний в стандарте касается вопроса о том, как наносить размеры.. Многие из этих правил известны учащимся по их школьным упражнениям.

При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 6 мм, а лучше на расстоянии 7—10 мм. Размерные линии целесообразнее наносить вне контура изображения; при этом реже встречаются случаи пересечения размерных и выносных линий. Совершенно недопустимо пересечение этих линий, показанное на зачеркнутом рис. 1, а.

Правильный прием нанесения размеров
для этого случая показан на рис. 1, б. Как видно, меньшие размеры следует размещать вблизи контура детали; количество пересечений при этом резко сократится. Размерные линии рекомендуется размещать справа и снизу от изображения.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-06/1276678150_holding-size-and-remote-lines.jpg|-->TEnd-->

rn
rn

Рис. 1. Проведение размерных и выносных линий

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-06/1276678120_shape-and-size-of-arrows.jpg|-->TEnd-->

rn
rn

Рис. 2: а и б — применение неполных размерных линий; в — форма и размеры стрелки

rn
Размерную линию проводят неполностью, если с одной стороны изображения нет возможности провести выносные линии (рис. 2, а). Размерные линии диаметров, наносимые в окружностях, допускается обрывать также в других случаях (рис. 2, б). На рисунке показано, что основные линии прерывают, если они пересекают стрелку. Размеры стрелок зависят от толщины основной линии s. Длина стрелки выбирается в пределах l = (6-10)s, ширина b= 2s (рис. 2, в). Выносные линии должны выступать за размерную на 1—5 мм.

rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-06/1276678103_methods-of-application-size.jpg|-->TEnd-->

rn
rn

Рис. 3. Приемы нанесения размеров при недостатке места

rn
Если нет возможности разместить стрелки между близко идущими сплошными основными или тонкими линиями (рис, 3), их наносят снаружи. Аналогично поступают при нанесении размера радиуса, если стрелка ее помещается между кривой и ее центром. Допускается заменять стрелки точками или штрихами, если расстояние между выносными линиями не позволяет разместить стрелку (размеры 8, 4, 4).rn

polynsky.com.kg

Приемы нанесения размеров - выносные линии и форма стрелок

Как правильно оформить чертеж и нанести размеры рассказывается на занятиях инженерной графики. Одним из первых и главных требований к рабочему чертежу является правильность изображения детали. Вторым по важности требованием есть правильность нанесения размеров. Размеры обязательно наносятся так, чтобы была возможность по ним изготовить деталь.

На чертеж должны наноситься все необходимые размеры. Если отсутствует хотя бы один размер - чертеж можно считать непригодным. При чтении чертежей, нанесенные размеры не должны вызывать никаких вопросов. Когда читают чертеж, его автор, как правило, этого не должен видеть. Черчение не является особо трудным предметом, но и требует определенных знаний. Главное, это соблюдать

правила оформления чертежей.

Размеры наносят в миллиметрах. Каждый размер должен быть нанесен только один раз. Если случается повторение, это считается ошибкой.
Существует несколько правил нанесения размеров на чертеж.
Когда наносятся размеры прямолинейных отрезков, размерные линии проводятся параллельно к отрезкам на расстоянии от 6 до 10 мм. Размерные линии принято размещать вне контура изображения. Запрещен случай пересечения размерных и выносных линий.
Ниже показан пример, как правильно можно нанести размеры на чертеж (рисунок 1,б).





Как видно из рисунка, размещение размеров нужно осуществлять по возрастанию. Таким образом автоматически уменьшится количество пересеченных размерных линий. Рекомендуется размерные линии размещать снизу или справа от изображения.
Если невозможно с одной из сторон изображения провести выносные линии, то размерную линии проводят не полностью. При нанесении размерных линий диаметров окружностей допускается их обрыв. Пример, как правильно можно обрывать линии показан на рисунке 2(а,б).




На рисунке видно, что если основные линии пересекают стрелку, то их прерывают. Размеры стрелок нужно наносить в зависимости от толщины основной линии s (рисунок 2,в). Длина стрелки должна быть в пределах (6÷10)s, а ширина - 2s. Обязательно, чтобы выносные линии выступали за размерную на 1-5 мм.
Если основные линии расположены очень близко друг от друга, то стрелки тут наносятся снаружи. Также делают в случае нанесения размера радиуса окружности. Если нет возможности разместить стрелки из-за маленького расстояния между выносными линиями, то допускается замена стрелок на точки и штрихи.



ing-grafika.ru
