Строение бензопилы: принцип работы, из чего состоит
alexxlab | 01.05.2023 | 0 | Разное
Как выбрать бензопилу. Строение и характеристики агрегата
Просмотры: 287
Для работы на производстве, а также для домашних хозяйственных нужд очень часто необходим такой инструмент, как бензопила. Его можно использовать как при заготовке древесины и ее дальнейшей обработке, так и для строительства из деревянных материалов. Данный вид техники одновременно обладает доступной ценой и значительной эффективностью, поэтому его с превеликим желанием приобретают владельцы частных домов и приусадебных участков. На современном техническом рынке представлена масса самых разнообразных наименований моделей бензопил, и каждая из них имеет как свои неоспоримые достоинства, так и некоторые недостатки. Задумываясь о том, как подобрать бензопилу и не допустить ошибок, необходимо учесть ряд очень важных моментов.
Виды бензопил
- профессиональные;
- полупрофессиональные;
- бытовые.
Профессиональные бензопилы
Данные бензопилы подразумевают беспрерывный рабочий процесс на протяжении всего дня. Рассчитаны они на долгий срок службы. Мощность их колеблется в диапазоне 6-9 кВт. Некоторые модели инструмента имеют объем двигателя вплоть до 120 кубических сантиметров. Вес же данных агрегатов может достигать 10-15 кг. Идеальным применением их считается валка леса, а также раскрой пиломатериалов в процессе работы на предприятиях, осуществляющих деревообработку.
Качественные модели бензопил способны выдерживать минимум восьмичасовой рабочий режим на протяжении года, не нуждаясь в ремонте. Максимальное же время работы в сутки составляет 16 часов. Но и не стоит забывать, что профессиональная бензопила функционирует при максимальном расходе горючего. Да и запасные части для ремонта техники могут обойтись в значительную денежную сумму.
Бытовые бензопилы
Название данных пил говорит само за себя. Применяют их для работы в домашнем хозяйстве. Они прекрасно подходят для спиливания сучков, заготовки дров и проведения ремонтных работ. Общее время нагрузки инструмента в сутки составляет в среднем не более часа. При этом необходимо делать довольно частые перерывы, дабы не довести технику до поломки. Общий рабочий ресурс бытовых пил не выходит за рамки 1000 часов. Но некоторые модели бензопил не дотягивают и до половины от указанного количества часов. Однако и этого времени с лихвой хватает для обыденного использования инструмента на протяжении нескольких лет.
К основным достоинствам данных бензопил можно отнести их экономичность, а также значительное удобство в эксплуатации. На эти моменты и делают ставку производители подобных агрегатов. Необходимо отметить, что некоторые детали пилы изготовлены из облегченных материалов, поэтому чрезмерно интенсивный режим работы губителен для инструмента. Весят такие пилы обычно от 2 до 5 кг. Предел их мощности составляет 2 кВт.
Полупрофессиональные бензопилы
В приведенной классификации данный вид занимает промежуточное положение. Особенность его заключается в том, что он сочетает в себе самые ценные качества двух ранее обозначенных видов. Среди многообразия полупрофессиональных бензопил можно с легкостью подобрать качественную модель для раскроя древесины на производстве пиломатериалов, сооружения деревянных конструкций, а также для других работ средней степени интенсивности.
Еще легче будет найти подходящий инструмент для срезания ветвей и спиливания стволов деревьев. Однако необходимо помнить о том, что топлива полупрофессиональная бензопила будет потреблять больше, чем бытовая. Мощность данного инструмента варьируется от 2 до 3 кВт. Самый большой диаметр ствола дерева для распиливания при этом не должен превышать 40 см. Вес полупрофессиональных пил составляет в среднем 5-6 кг.
Двигатель бензопилы — материал основных элементов
Перед покупкой инструмента следует также учесть еще несколько важных моментов. Во-первых, важно ориентироваться в строении двигателя бензопилы, а также иметь представление о материалах, из которых изготовлены основные его элементы. Поршни и цилиндры моторов производятся из алюминия, который покрывают износостойким защитным слоем, увеличивающим срок работы двигателя. В состав слоя входят такие элементы, как хром и никосил. Хром препятствует скорому износу, а никосил входит во взаимодействие со смазывающими маслами, чем помогает мотору быстрее выйти на нужный режим работы и меньше нагреваться.
Упрощают запуск агрегата и поршни, имеющие лишь одно компрессионное кольцо. Однако если необходим мотор, имеющий высокую производительность, то поршень в этом случае должен быть обязательно с двумя компрессионными кольцами.
Что касается коленвалов, то они бывают как штампованные, так и кованные. Более надежной является последняя разновидность. Поэтому выбор известных производителей бензопил выпадает именно на кованные коленвалы.
Картеры могут быть изготовлены как из пластика, так и из металла. Первый материал свойственен бензопилам, применяемым для бытовых нужд. Цель его использования заключается в итоговом снижении веса инструмента. Профессиональные агрегаты снабжены исключительно металлическими картерами.
Шина бензопилы
Выделяют три типа шин:
- Узкие плоские шины. Ими оборудованы бытовые пилы. Цепи таких шин низкопрофильные. Сделано это для снижения степени травмоопасности.
- Облегченные шины. Они представляют собой пару стальных пластин, между которыми находится полиамид. Данный вид конструкции способствует тому, что инструмент становится более удобным для использования из-за своего меньшего веса.
- Шины с заменяемыми головками. Ими снабжены бензопилы профессионального уровня.
Шина пилы должна быть больше толщины распиливаемых материалов. Размеры данной составляющей инструмента прямо пропорциональны мощности мотора. Модели с малой мощностью могут быть оборудованы шинами, размер которых не превышает 30-40 см.
Этого вполне достаточно, к примеру, для распиливания веток. Если стоит выбор между моделями бензопил с одинаковым уровнем мощности, то лучше всего взять инструмент с меньшей длиной шины, поскольку в данном случае будет выше скорость пиления. Для масштабных лесозаготовок необходима уже шина от полуметра до метра.Режущая цепь
Цепи бензопил различаются между собой тремя основными характеристиками: высотой профиля, формой зубьев и шагом. Что касается шага, то выделяют три его разновидности: 0,325 дюйма, 3/8 дюйма и 0,404 дюйма. Данная система едина для всех производителей бензопил. Шаг 0,325 дюйма характерен для низкопрофильных цепей, не приспособленных к длительной нагрузке. Шаги 3/8 и 0,404 дюйма имеют агрегаты со значительной мощностью.
Необходимо помнить, что чем меньше шаг, тем меньше и вибрация, а чем выше шаг, тем выше производительность работы инструмента. Шаг напрямую связан с мощностью двигателя пилы. Что касается длины режущей цепи, то она должна быть идентична размеру шины. Каждая бензопила оборудована особым устройством, позволяющим регулировать степень цепного натяжения.
Система запуска
Запуск двигателя бензопилы должен производиться без всяческих затруднений, а выход инструмента на нормальный режим работы должен занимать небольшой промежуток времени. Чтобы указанные аспекты соблюдались, необходимо убедиться в наличии у желаемой модели бензопилы особых технических устройств. Таковых устройств три:
- Праймер. Это небольшой насос, функцией которого является подкачивание топлива в карбюратор на начальном этапе.
- Декомпрессионный клапан. Его роль заключается в уменьшении сопротивления газов, которые сжимаются в цилиндре в момент пуска.
- Пружинный стартер. Он отвечает за исправный запуск двигателя бензопилы и позволяет тянуть пусковой тросик достаточно медленно. Именно при таких плавных действиях двигатель не начинает прокручиваться.
Защитные приспособления
Перед тем, как купить бензопилу, необходимо убедиться в том, что она снабжена автоматическим устройством, позволяющим избежать вреда от обратного удара. Данный элемент предназначен для блокировки цепи в тот момент, когда работающая бензопила режущей поверхностью соприкасается с бетоном, металлом или иной твердой фактурой. Инструмент должен быть также снабжен системой снижения вибрации. Она позволяет в случае длительного использования пилы уменьшить вредоносное воздействие на суставы. Рукоятки бензопил, применяемых в профессиональной сфере, должны иметь амортизированные вставки
, упрощающие процесс работы.В заключение необходимо еще раз отметить, что перед тем, как купить бензопилу, следует провести своеобразную аналитическую работу. Только лишь окончательно определившись с набором желанных технических характеристик заветного инструмента, можно совершать покупку. Важно понимать, что в дальнейшем при выходе из строя отдельных элементов пилы приобретать их нужно в соответствии с той же торговой маркой, что и сам агрегат в целом. В обратном случае не удастся собрать работоспособный комплект.
Поделиться статьёй:
Классификация бензопил
На сегодняшний день все бензопилы, которые существуют в продаже, можно условно разделить на три основных категории:
- Так называемые бытовые бензопилы, которые нечасто используются в работе. Они представляют собой инструмент малой мощности, но готовый к выполнению серьезной домашней работы. Такие модели имеются практически у любого производителя бензопил (Stihl, Greenline, Partner, Husqvarna, Makita). Как вариант, с их помощью можно достаточно легко приготовить дрова для камина. Что касается их функциональности, то они не имеют дополнительных функций и предназначены для ежедневной работы не более чем по 40 минут. В работе они достаточно удобны и просты, что и является их главным преимуществом;
- Полупрофессиональные бензопилы. Благодаря их мощности, мы имеем возможность производить огромный комплекс работ, связанных со строительством, а также работой с массивными бревнами. Что касается существенного недостатка, то здесь он один — поскольку пилы носят название полупрофессиональных, то их ресурс ежедневной работы не должен составлять более 6 часов беспрерывного использования. В любом случае, они являются одним из самых распространенных устройств на лесоповале;
- Профессиональные бензопилы. Они характеризуются огромной мощностью, которая может достигать более 2,5 кВт, а также своей многофункциональностью и удобством для решения различных задач. К самым популярным моделям профессиональных бензопил можно по праву отнести инструмент компаний Stihl и Husqvarna, которые уже давно присутствуют на отечественном рынке бензопил. Ресурс дневного времени работы составляет около 16 часов, что является немалым показателем производительности. Непрерывное время работы составляет примерно 8 часов, что также позволяет использовать данные бензопилы в различных условиях. Ресурс работы «до отказа» также выглядит весьма солидно и составляет примерно 2000 часов.
Ресурс работы бензопил
Достаточно проблематично вывести конкретную формулировку определения «ресурс работы бензопилы», что порой создает непонимание между покупателями и продавцами пил. Если говорить простым языком, на бытовом уровне, то это время, после которого бензопила должна быть утилизирована. Если же попытаться вывести более-менее научное определение, то оно будет звучать примерно так — это время, после которого необходимо производить подробный осмотр и ремонт основных узлов бензопилы. Какие бы вам заоблачные цифры не пророчили, все равно особое внимание уделяйте тому факту, есть ли официальный сервис-центр поблизости. Профессионалы рекомендуют для надежного и качественного использования бензопилы при работе выбирать соответствующие режимы, что позволяет увеличить срок ее службы. В этом случае нет повода волноваться о том, проработает ли она долго и качественно.
Скорость реза
В любом случае при покупке бензопилы каждый из нас задается обязательным вопросом, насколько быстро ей можно производить разрезы, а также, какие дополнительные цепи можно использовать с данным типом пилы. Сразу же хочется отметить, что скорость выполнения разреза напрямую зависит от того, насколько остра используемая цепь. Согласитесь, что при работе с тупой цепью, полезный коэффициент будет минимальным, а также при этом есть риск вообще вывести бензопилу из строя, что является побочным эффектом сильной нагрузки на двигатель устройства. В данном случае бывалые специалисты советуют каждый день в конце работы затачивать цепь, тем самым устраняя возможные неприятности в дальнейшем. Форма и заточенность зубцов также являются немаловажными для скорости реза. Из всего вышесказанного следует, что бензопилы являются наиболее качественным решением в том случае, если вы со всей ответственностью отнесетесь к выбору режущей цепи и номинальной мощности двигателя.
Обратный удар
При работе с бензопилами следует опасаться такого эффекта, как обратный удар. Он представляет собой «прыжок» бензопилы прямо в сторону человека, непосредственно работающего с ней. Часто данный эффект возникает, если край полотнища упирается в какую-либо твердую поверхность. Для того чтобы не получить опасного ранения, в этом случае следует мгновенно останавливать работу бензопилы. Для этого используется инерционный тормоз, управление которым осуществляется посредством щитка возле левой руки оператора. Выполненный в виде рычага, он может находиться в двух положениях. Исходное — ближе к оператору. Все модели бензопил имеют одинаковое строение, поэтому вопросов у вас не должно возникнуть. После удара вы упираетесь в данный щиток, тем самым переводя его во второе положение (тормоз). Встречаются такие ситуации, когда он срабатывает по инерции, даже без участия оператора, что является неоспоримым плюсом.
Если вам не нужны неприятности, то советуем не делать распилы сложных участков древесины. Для этого лучше всего использовать специализированные устройства (защитный сектор) и дополнительные методы личной защиты от получения травм. Однако гораздо проще и дешевле использовать стандартную бензопилу с тормозом, чем искать дополнительное оборудование и экипировку. Многие производители решили сразу же отказаться от вышеизложенного способа, поэтому они устанавливают только тормозные щитки. Особенно выражена данная тенденция у шведских производителей. Согласно их стандартам, работа концом шины не является чем-то запрещенным и небезопасным. Чего только стоит картина того, как шведский лесоруб валит дерево. Это самая настоящая традиция, уходящая своими корнями в древность. Используемые ими методы у нас разрешены только настоящим профессионалам, имеющим достаточный опыт работы с лесом.
Система антивибрации
Ни для кого не секрет, что после длительной и утомительной работы с бензопилами можно получить серьезные заболевания суставов рук. Именно поэтому профессиональные модели бензопил оснащаются качественными антивибрационными системами. Хотя и другие бензопилы не лишены данной функции. Что же такое антивибрационная система? В большинстве случаев — это целый набор прокладок из резины, разделяющих корпус и рукоятки бензопилы. Однако производители все чаще начинают избегать данного способа. Современные модели бензопил имеют два отдельных блока (двигателя и рукояток), что позволяет значительно снизить вибрационные удары при работе. Согласитесь, что если вам довелось хотя бы раз работать с профессиональной пилой, то вы наверняка знаете, каких усилий это требует.
В случае отсутствия надежной антивибрационной защиты несколько месяцев работы могут стать серьезной угрозой для вашего здоровья. В большинстве случаев нарушается кровообращение в локтевых суставах, что в свою очередь чревато плохими последствиями.
Вес и мощность бензопилы
В стандартных домашних бензопилах производители стараются не увеличивать общую мощность бензопилы, ведь это в большинстве случаев ведет к обязательному увеличению веса устройства. Да и мощность в данном случае играет не самую важную роль при работе, особенно в домашнем хозяйстве. Самое главное, по словам специалистов, – это грамотно подобрать вес и мощность профессиональной бензопилы, что значительным образом сказывается на ее производительности. Качество труда в этом случае, соответственно, значительно повышается. Профессиональные пилы имеют мощность от 2 до 6 кВт, что представляет собой достаточно широкий разброс. Это сделано для того, чтобы позволить использовать бензопилы в любой промышленной области, пускай даже самой тяжелой и сложной.
Виды шин
На сегодняшний день существует несколько основных типов пильных шин, которые предназначены для выполнения различной по сложности работы:
- Гарнитура, которая предназначена для установки на так называемые бытовые пилы. Они служат для тех бензопил, которые достаточно редко используются, либо нагрузка на них незначительна. Больше подходят для новичков. Данная цепь представляет собой узкую и небольшую цепь, которая практически не подвержена воздействию «обратных ударов», что делает ее более безопасной при использовании;
- Облегченные шины предназначены для выполнения работ, в которых важную роль играет конечный вес устройства. Строение таких пил достаточно сложное, поэтому рассматривать более детально нет необходимости. Однако стоит отметить, что конструкция таких пил действительно характеризуется легкостью и удобством для пользователей;
- Шины с заменяемыми головками. Они используются в профессиональном оборудовании для резки, которое характеризуется высокой мощностью и длительностью проводимых работ.
Длина шины
Если вам удавалось хоть раз в жизни взглянуть на инструкцию по эксплуатации бензопилы, то вы наверняка видели «рекомендуемую длину шины». Что же это такое? Чем больше длина шины, тем сложнее происходит вращение коленчатого вала двигателя. Если пила не обладает определенной мощностью, то вам придется приложить значительные усилия, чтобы произвести качественный распил, а это, в свою очередь, приведет к быстрому изнашиванию пилы и выходу ее из строя. Вся мощность двигателя будет попросту теряться, что вызовет несоразмерный расход дорогого топлива, которое используют бензопилы. На основании вышесказанного можно сделать вывод, что рекомендуемая длина шины — это показатель максимально допустимой длины шины, которая сохраняет все положительные качества бензопилы.
Цепи
Самые известные — низкопрофильные цепи для бензопил, предназначены в большей степени для непрофессионального использования. Шаг их зубца не более 0,32 дюйма. Из-за этого вырисовывается и основной недостаток такой цепи — она имеет достаточно слабую производительность, которой разве что хватит для бытовых нужд. Профессиональные цепи, которые выполняют самые разнообразные работы, имеют шаг зубца равный 0,404 дюйма. В этом случае производительность значительно выше, чем в стандартных пилах. Вибрация у них сводится к минимуму, что позволяет валить даже самые крупные деревья без особого вреда для полотнища. При этом нет перерасхода топлива, что часто бывает заметно при сложных работах. Иногда возникает необходимость выполнения такой работы, с которой стандартные цепи просто-напросто не могут справиться. В этом случае профессионалы используют специальные сверхстойкие цепи, которые оснащены напайками из твердых сплавов и помогают совладать даже с очень грязной или мерзлой древесиной.
Шаг цепи: 3/8 или 0,375? Часто мы задаемся вопросом о том, что такое шаг цепи и для чего он предназначен. Да при этом его еще и обозначать могут по-разному: то простой, то десятичной дробью. Сейчас более детально рассмотрим данный вопрос. Шаг подразумевает под собой расстояние между двумя ближними зубцами, получить это значение практическим путем также можно, измерив расстояние между двумя заклепками и разделив его пополам. Единицей измерения служит дюйм. Однако зачастую возникала путаница между значениями 0,375 и 0,325. Именно поэтому производителями было решено ввести единую и понятную всем систему маркировки: теперь, выбирая нужную цепь, вы не встретите других обозначений, кроме 0,325, 3/8 и 0,404.
Выбор пильной гарнитуры
Главное, о чем следует помнить при выборе пильной гарнитуры — нельзя совмещать комплектующие разных производителей. Все дело в том, что в каждом случае существуют небольшие отличия по параметрам звездочки или ведущего цепного колеса, от которого зависит не только шаг цепи, но и толщина ее ведущего звена, которая колеблется в пределах 1,3-1,6 мм. Таким образом, если вы купили бензопилу одной модели, то уже вряд ли вам придется в дальнейшем покупать запчасти к ней других производителей. Многие из нас уверены в том, что чем больше шаг цепных звеньев, тем большей производительностью обладает пила. Это правильно только отчасти. Все зависит от мощности двигателя, крутящего момента и скорости вращения карданного вала.
«Агрессивность» режущего инструмента определяется способностью двигателя протаскивать цепь через распиливаемый материал. Именно этому моменту были посвящены многочисленные эксперименты различных производителей. Выяснилось, что цепи с крупным шагом (3/8) на пилы невысокой мощности ставить нерентабельно: мощности двигателя не хватает, чтобы протаскивать цепь, которая «вгрызается» в древесину и в работе задействована только часть полотна. В противоположном случае, пилы, оснащенные мощным двигателем, просто протягивали цепь, оставляя древесину нетронутой. В результате была выведена следующая зависимость: чем мощнее двигатель пилы, тем меньше должен быть шаг цепи. Только не забывайте при смене шага цепи устанавливать на пилу соответствующую ведущую звездочку.
Требования к топливу
Абсолютно все бензопилы оснащены двухтактным карбюраторным двигателем и двумя резервуарами. Один из них предназначен для топливной смеси, на которой работает двигатель, а в другой заливается масло, смазывающее пильную цепь в процессе работы. В зависимости от класса инструмента бак для топлива вмещает от 0,3 до 1,5 л. Емкость масляного бака обычно в 1,5-2 раза меньше. Такая конструкция приводит к одновременному расходу масла и топливной смеси, что позволяет не делать дополнительных перерывов в работе для дозаправки одного из баков.
Конструкция двухтактного двигателя не предусматривает установки масляных насосов, поэтому и приходится смешивать бензин с маслом. В противном случае, инструмент очень быстро выйдет из строя, т.к. все трущиеся детали двигателя без поступления масла будут разрушены. Необходимо строго следовать рекомендациям по приготовлению топливной смеси: нарушение пропорций заметно сократит срок службы вашей бензопилы. Что касается дельных советов по выбору необходимого топлива, то, в первую очередь, внимательно ознакомьтесь с инструкцией по заправке при покупке оборудования, ведь многие бензопилы иностранного производства требуют достаточно дорогого топлива. Интересен тот факт, что масла отечественного производства в редких случаях подходят для зарубежных бензопил. Да и бензин должен быть без каких-либо примесей. Профессионалы могут объяснить вам, что любой вид масла рассчитан на определенную скорость вращения, при этом не возникает никаких разрушающих процессов внутри двигателя. Иностранные бензопилы имеют крутящий момент намного больший, чем отечественные, поэтому наше масло может стать для них губительным. Хотя только вам решать — стоит ли экономить на покупке топливного материала для заправки бензопилы.
Если вы покупаете оборудование в фирменных салонах, то продавцы предоставят вам самые подробные и точные сведения обо всех особенностях выбранной модели, о том, как ее обслуживать и чем заправлять. Удивительно, но выбор масла и топлива зависит даже от того, насколько часто и продолжительно вы собираетесь использовать бензопилу. Также особое влияние оказывает окружающая работника температура, ведь перегревы для двигателей просто-напросто недопустимы и могут привести к непредсказуемым последствиям. Старайтесь также не допускать, чтобы на пиле во время хранения или работы скапливался конденсат — он быстро выведет ее из строя.
Желание предварительно «обкатать» понравившуюся модель вполне закономерно. А как иначе узнать, подходит ли вам эта модель? Главное в этом вопросе — не спешить. Спокойно ознакомьтесь с прилагаемой инструкцией. Если вы остановили свой выбор на иностранной модели, наличие инструкции на русском языке лишний раз подтвердит подлинность и законность пребывания в России данного инструмента.
Помните, что сначала на бензопилу нужно установить и отрегулировать пильную гарнитуру (цепи, шины, звездочки). В противном случае, будет повреждено сцепление. После монтажа и проверки всех необходимых узлов, бензопила обкатывается 40-50 минут на малых оборотах, затем вы еще раз должны проверить натяжение цепи. Если цепь не ослабла, делаете несколько пробных неглубоких пропилов, и только после всех вышеперечисленных процедур вашу бензопилу можно использовать в полную силу.
Также обкатка должна проводиться, если вы меняете цепь или шину. Но в этом случае она занимает значительно меньше времени: вполне достаточно нескольких минут для разогрева пильной гарнитуры и попадания масла на смазываемые детали.
Небрежность в уходе за цепью и остальной пильной гарнитурой чаще всего выводит инструмент из строя. При работе с затупленной цепью значительно увеличивается нагрузка на двигатель, что не идет ему на пользу, да и вам приходится прикладывать значительно больше усилий. Не забывайте своевременно менять детали, отработавшие свой ресурс, и ваша бензопила отблагодарит вас долгим сроком безупречной службы.
Запуск пилы
Возьмите себе за правило проверять состояние пильной гарнитуры перед каждым запуском бензопилы. Если все нормально, ее можно будет использовать сразу после заправки. Для быстрого запуска вытащите «подсос», слегка натяните стартовый тросик (чтоб не провисал, иначе зальете свечи), сделайте сильный рывок. Получилось? Значит, все сделано правильно.
Как работает бензопила?
Как работает бензопила? – Объясните этот материалВы здесь: Домашняя страница > Инструменты и машины > Бензопилы
- Дом
- индекс А-Я
- Случайная статья
- Хронология
- Учебное пособие
- О нас
- Конфиденциальность и файлы cookie
Реклама
org/Person”> Криса Вудфорда. Последнее обновление: 11 февраля 2023 г.Деревья — это столпы живого величия, на восстановление которых могут уйти сотни лет. расти; 9Бензопилы 0027 – жестокие, голодные машины, которые заставляют их кувыркаться на землю за считанные минуты. Если кажется преступлением упасть что-то настолько фантастическое только из-за своего дерева, помните, что деревья обычно умирают от наизнанку и часто становятся опасными к концу жизни. Иногда упавшие деревья блокируют дороги или железные дороги, и их необходимо рубят и расчищают в спешке: в чрезвычайных ситуациях и стихийных бедствиях, часто нет более приятного звука, чем жужжание бензопилы. Если вы думаете, что бензопилы вредны и разрушительны, помните, что они очень опасны. полезно для рутинного ведения лесного хозяйства — для прореживания и расчистки деревья для обеспечения общего и долгосрочного здоровья лесных мест обитания и существа, которые в них живут. Что такое бензопила и как это работает? Давайте посмотрим поближе!
Фото: Бензопилы спешат на помощь! Двое военнослужащих ВМС США помогают убирать деревья, поваленные в Галфпорте, штат Миссисипи, в августе 2005 года ураганом Катрина. Фото Джалона А. Райнхарта предоставлено ВМС США и Викисклад.
Содержание
- Что такое бензопила?
- Что происходит внутри бензопилы?
- Преимущества и недостатки бензопилы
- Кто изобрел бензопилу?
- Как работают кусторезы?
- Узнать больше
Что такое бензопила?
Подсказка в названии! Бензопила состоит из двух основных частей: полотно пилы, встроенное в цепь, обмотанное вокруг длинной металлической направляющей и небольшой одноцилиндровый бензиновый (бензиновый) двигатель (иногда электродвигатель с питанием от шнура или аккумуляторной батареи). Цепь немного похожа на велосипедную цепь, вращающуюся вокруг звездочек (зубчатых колес, предназначенных для вращения цепи), только с примерно 30 острыми зубьями (сделанными из закаленной стали). стальной сплав), установленный вокруг него с интервалами. Внутри двигателя, как поршень входит и выходит из цилиндра, он толкает шатун который вращает коленчатый вал. Коленчатый вал вращает шестерни, подключен (через центробежную муфту, описанную ниже) к одной из звездочек на на которую насажена цепь — и цепь крутится.
Фото: Бензопила — это простая и удивительно эффективная идея: посадите пилу на цепь и пусть маленький бензиновый двигатель сделает всю тяжелую работу! Вот некоторые из основных частей типичной бензопилы Stihl. Фотография вырезана из снимка, сделанного Джоном Хайдом, любезно предоставлена ВМС США и Викисклада, с аннотациями, сделанными на сайте Explainthatstuff.com.
Что происходит внутри бензопилы?
Да, грубо говоря, именно этим и занимается бензопила: говоря научным языком, она преобразует химическую энергию, заключенную в бензине, в механическую энергию, которую можно использовать для «работы», превращая дерево в бревна, опилки, шум и нагревать. Вот очень упрощенное объяснение:
- Топливо, которое вы заливаете в бензобак бензопилы , содержит в химической форме: вся энергия, которую вы потратите на рубку и рубку бревен. Чтобы он оставался красивым и легким, типичный бак для бензопилы вмещает всего 0,5 литра (1,1 пинты жидкости США) газа (бензобак автомобиля вмещает примерно 45–55 литров или 12–15 галлонов жидкости США, что примерно в 100 раз больше).
- Топливо подается через карбюратор для смешивания с воздухом.
- Топливно-воздушная смесь проходит в цилиндр , который работает так же, как в автомобильном двигателе, но с только простое двухтактное (двухтактное) действие вместо более сложного (четырехтактного) цикла, используемого в автомобиле. Внутри цилиндра воздушно-топливная смесь воспламеняется свечой зажигания, сгорает, выделяет свою энергию и толкает поршень вперед и назад. Поршень в двигателе бензопилы имеет отверстие (диаметр) около 45 мм (1,75 дюйма) и ход (ход) около 33 мм (1,3 дюйма), поэтому он меньше половины размера поршня типичного автомобильного двигателя и движется только вдвое меньше.
- Шатун и кривошип преобразуют возвратно-поступательное движение поршня во вращательное движение.
- Приводной вал передает мощность на центробежную муфту.
- Двигатель бензопилы работает все время, но вы не хотите, чтобы цепь вращалась, если только вы не рубите дерево: это опасно и приводит к трате энергии. Муфта решает эту проблему. Как более подробно поясняется ниже, центробежная муфта соединяет двигатель и цепь при высоких оборотах двигателя (когда оператор нажимает на педаль газа) и останавливает вращение цепи при низких оборотах двигателя (когда бензопила работает на холостом ходу). ). Шестерни
- передают мощность от сцепления к звездочке , удерживающей цепь.
- Цепь вращается вокруг края длинной стальной пластины, называемой направляющей шиной , выплевывая древесную пыль!
Это чрезвычайно упрощенная схема бензопилы. Вы можете увидеть гораздо более подробное и точное изображение на этой вырезке бензопилы из журнала Popular Science за август 1951 года, которую я использовал в качестве одного из референсов. Это показывает гораздо больше деталей механизма воздушного охлаждения и коробки передач, но (как и во всех вырезах) немного сложнее уследить

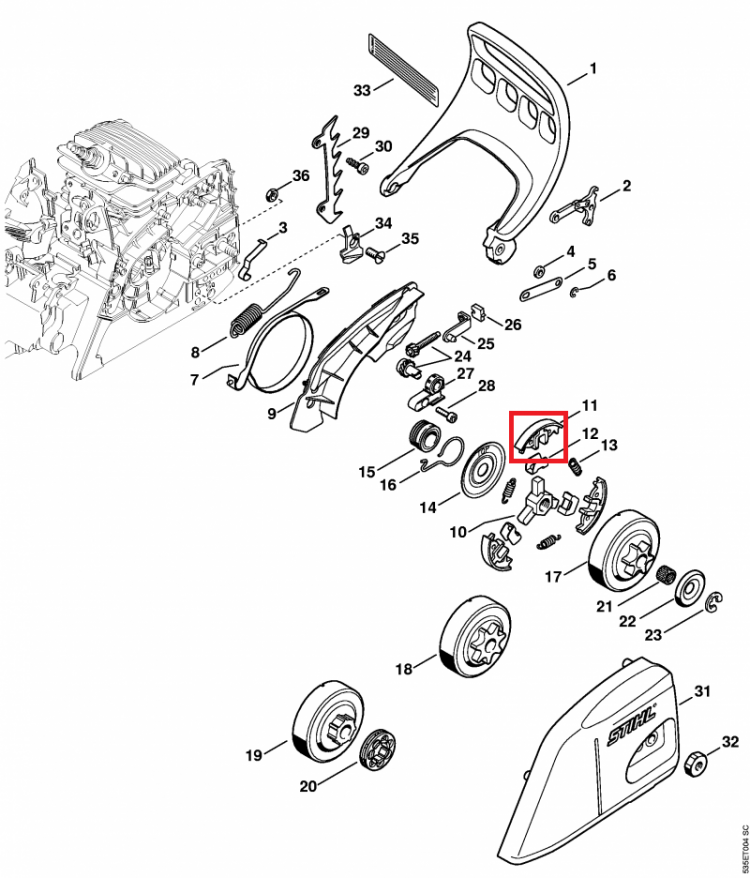

Центробежная муфта
Поговорим немного о муфте. Сцепление – это устройство, которое производит и освобождает механическую связь между двигателем и машиной это движение: это своего рода «переключатель», который позволяет двигателю работать все время (что быстрее и проще, чем включать его и выкл.), не всегда управляя машиной, к которой он подключен.
В бензопиле сцепление означает, что двигатель может работать все время. время и просто отключите цепь (чтобы она оставалась надежно неподвижной) когда пила фактически не используется. Бензопилы используют центробежный сцепление, которое автоматически включается при вращении двигателя на высоких оборотах (когда пила на самом деле рубит дрова) и отключается, когда работает медленнее (проще говоря, на холостом ходу). Центробежная муфта действительно проста и состоит всего из нескольких частей. Есть внутренний приводной вал (связанный прямо к двигателю и все время крутится) и внешний обод расположен вокруг него (соединен с цепной звездочкой). Между это механические руки, соединенные с внутренним валом, которые летают наружу с большой скоростью (с центробежной силой — или с отсутствием центростремительная сила, если хотите) запирание внутренней и внешние части сцепления вместе. Центробежные муфты также используются в высокотехнологичные йо-йо.
Художественное произведение: Центробежная муфта на низкой скорости (слева) и высокой скорости (справа).
Как это работает?
- На малой скорости (слева) внутренние части сцепления (красные) плотно удерживаются пружинами (черные зигзаги). Между внутренней и внешней частями сцепления есть зазор, поэтому внешняя часть (черная) не вращается, хотя внутренняя часть быстро вращается внутри нее, приводимая в действие центральным приводным валом (синяя).
- На более высокой скорости (справа) пружины не могут остановить вылет внутренних частей сцепления и их блокировку с внешним ободом, заставляя его также вращаться. Вы можете думать о центробежной силе, заставляющей внутренние части сцепления вылетать на скорости, или, если хотите, вы можете увидеть, что натяжение пружины не может обеспечить достаточную центростремительную силу, чтобы удерживать все вместе на более высоких скоростях.
Рекламные ссылки
Преимущества и недостатки бензопилы
Преимущества
Главное преимущество использования бензопилы — скорость — достаточно очевидно. Было бы трудно провести целый день прорубая себе путь через лес ручной пилой, но вы могли бы обязательно сделайте это бензопилой.
Немного грубой математики показывает, почему бензопила может быть в 5-10 раз быстрее, чем обычная ручная пила. Подумайте, сколько деревянных досок вы могли бы сделать из один-единственный подстриженный ствол дерева: может быть, десять или пятнадцать? Теперь подумайте, как трудоемко пилить одну доску ручной пилой; резка через все дерево вы по крайней мере в 10 раз больше, чем долго, при условии, что у вас не закончится энергия или вы не расплавите лезвие пилы первый.
Фото: Управление лесным хозяйством: Бензопила может распилить дерево примерно в десять раз быстрее, чем ручной пилой. В отличие от ручной пилы, ею так же легко работать практически в любом направлении и под любым углом. Использование ручной пилы в любом месте, кроме горизонтального, действительно сложно! Фото Литци Серрано предоставлено армией США и DVIDS.
Попробуем более сложную оценку. Предположим, у вас есть дерево, которое 30 см (примерно 1 фут) в диаметре и бензопила, которая делает разрез 0,5 мм (0,02 дюйма) в древесины при каждом проходе цепи. Это означает, что цепь должна пройти через дерево 600 раз (30 см = 300 мм и требуется две цепи проходит, чтобы удалить каждый мм). Если вы используете мощную бензопилу с скорость вращения около 2800 об / мин (назовем это 3000 об / мин, чтобы сделать математику легко), цепь (теоретически) сделает 600 проходов всего за 20 секунды. На практике это займет несколько больше времени. Скажем, минуту.
Сколько времени потребуется ручной пиле? Предположим, у вашей пилы есть зубья такого же размера, как у бензопилы и предположим, что она примерно такой же длины, как бензопила (и, следовательно, вдвое короче цепи). Вам все еще нужно сделать эти 600 проходов через лес. Может быть, вы сверхчеловек: предположим, вы можете сделать один полный проход пилы каждую секунду и поддерживать этот темп постоянно. Потом еще уйдет, как минимум, 600 секунд или 10 минут. На практике это займет совсем немного дольше, как устаешь, так как пила со временем выскальзывает из паза ко времени и так далее. Это только предположение, оборотная сторона конверта расчеты, но вы поняли: использование бензопилы, безусловно, в несколько раз быстрее (а возможно и в 5–10 раз быстрее), чем при использовании хорошего ручная пила.
Фото: Смотри, нет двигателя! Не у всех бензопил есть двигатели — иногда по понятным причинам. Если вы хотите использовать бензопилу под водой или в месте, где двигатель внутреннего сгорания не работает, вы можете попробовать гидравлическая пила, вот так один. Он получает питание от разноцветного кабеля, который вы видите справа. Фото Артургвейна Л. Маркеса предоставлено ВМС США.
Недостатки
Двумя самыми большими недостатками бензопил являются безопасность и техническое обслуживание. Хотя бензопилой может пользоваться любой достаточно крепкий взрослый человек (после подходящего обучение), тем не менее, они по своей сути опасны. (У меня есть инструкция к бензопиле Stihl MS270 открывается рядом со мной, когда я пишу это, и интересно отметить, что около 16 из 64 страниц — целая четверть текста — посвящены предупреждения и меры предосторожности.) Самый большой риск исходит от проблема под названием отдача , где цепь за что-то цепляется, но двигатель продолжает вращаться, поэтому вся пила летит вверх и назад к вам головы, что может привести к летальному исходу травмы. Шлемы для бензопилы с козырьками обеспечивают некоторую защиту; так же сделать форму для бензопилы (из синтетических волокон, таких как нейлон, который зацепите зубья бензопилы и быстро остановите машину).
Фото: Техническое обслуживание бензопилы. Несмотря на то, что плановые проверки и ремонт абсолютно необходимы для безопасности и производительности, они могут занимать много времени и сокращать время, которое вы сэкономите, используя механизированную пилу. Фотография бензопилы Poulan Wild Thing, сделанная Деннисом Дж. Херрингом, предоставлена ВМС США и Wikimedia Commons.
Еще одна большая проблема с бензопилами — необходимость обслуживания. необходимость. Ручная пила восхитительно не требует обслуживания: опилки, которые вы продукция просто выпадает из канавки, которую вы делаете. В бензопиле, сверхмелкая пыль может попасть в механизм и смешаться со смазочным маслом цепи. Чтобы сделать грязный беспорядок, который должен быть очищен регулярно. Снова, смотрю мануал на Stihl MS270, интересно посмотреть есть полностраничная диаграмма с указанием пары десятков различных проверки и работы по техническому обслуживанию, которые вы должны выполнять перед началом работы каждый день, а затем еженедельно, ежемесячно или ежегодно. Так что пока Это правда, что бензопилы экономят ваше время при фактической рубке дерева, часть этого времени, к сожалению, уходит на техническое обслуживание!
Кто изобрел бензопилу?
Самый ранний патент на «бесконечную цепную пилу» (патент США 780 476) был выдан Сэмюэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года и подан примерно 18 месяцами ранее, в июле 1903 года. Вот одна из диаграмм из этого патент, показывающий (сбоку и сверху) огромную, статичную пилу , распиливающую ствол дерева. Бенс в основном интересовался тем, как работала пила, и не уточнил источник энергии, за исключением того, что он «снабжался движущей силой, такой как паровая машина, газовый двигатель или двигатель любого типа». Примерно через 16 лет, в 1921 января он подал еще один патент (патент США № 1 617 565) на портативную цепную пилу , которая «направлена на создание простой, компактной, прочной и эффективной машины, с которой может легко справиться пара операторов для быстрой и оперативной резки бревен». или деревья, независимо от положения, и такое, которое можно легко переносить с места на место».
Изображение: Самая ранняя бензопила, изобретенная Сэмюэлем Бенсом в 1905 году, проиллюстрирована в его оригинальной заявке на патент, которую я просто раскрасил и немного подправил, чтобы было легче следовать. Здесь вы можете увидеть, как пила работает в двух разных конфигурациях. На верхнем изображении мы смотрим сбоку, и пила поворачивается так, что режет горизонтально. На среднем изображении мы видим ту же конфигурацию, но теперь мы смотрим вниз сверху. На нижнем рисунке пила оснащена шкивом, поэтому она разрезает упавшее бревно вертикально. Работа предоставлена Управлением по патентам и товарным знакам США.
Как работают кусторезы?
На первый взгляд электрические кусторезы очень похожи на цепные пилы, но работают они совершенно по-другому. способ.
Фото: Вверху: Типичный электрический кусторез. Внизу: крупный план двух наборов лезвий, один из которых скользит мимо другого.
Вместо вращающейся цепи у них есть приводное, совершающее возвратно-поступательное движение лезвие (которое движется вперед и назад), установленное поверх неподвижного лезвия. Когда электродвигатель начинает работать, рукоятка тянет движущееся лезвие за неподвижное, и нож прорезает вашу живую изгородь. Пошагово это работает так:
- Электродвигатель вращается внутри рукоятки.
- Мотор крутит диск внизу.
- Кривошип или кулачок на диске входят в зацепление с верхним лезвием и приводят его в движение.
- Движущаяся лопасть перемещается вперед и назад (возвратно-поступательно), когда двигатель вращается (вращается).
- Стационарное лезвие помогает срезать ветки, когда движущееся лезвие проходит мимо него.
Это почти тот же механизм, что и в электрическом разделочном ноже, только крупнее и мощнее.
Узнайте больше
На этом сайте
Вам могут понравиться другие статьи на нашем сайте по похожим темам:
- Сверление
- Простые машины
- Дерево
Статьи
- Симфония бензопил, прорезающих спокойствие Центрального парка Хантера Аткинса. The New York Times, 20 июня 2015 г. Лесорубы с бензопилами соревнуются в конкурсе в Нью-Йорке, спонсируемом Stihl.
- «Как лепить цепной пилой» Малии Воллан. The New York Times, 28 августа 2015 г. Скульптор по дереву знакомит нас с хитростями своего ремесла.
- Эмили Бжезински: американская художница, вырезающая нишу бензопилой Фрэнсис Стед. The Guardian, 2 сентября 2014 г. Как срезать высокие ветки цепью на веревке.
- Ручная бензопила: руби деревья, поддерживай форму Чарли Соррела. Wired, 20 июля 2007. Как срезать высокие ветки цепью на веревке.
Книги
- Бензопила Руководство для домовладельцев Брайана Рута. Fox Chapel, 2018. Иллюстрированное руководство по двенадцати распространенным задачам с бензопилой, включая краткое руководство покупателя.
- Норвежское дерево от Ларса Миттинга. Hachette, 2015. Практическое руководство по рубке и укладке дров по-скандинавски.
- Полное руководство домовладельца по бензопиле Брайана Дж. Рут и Джен В.Рут. Fox Chapel, 2010. Пошаговое руководство по базовой повседневной рубке леса для обычных домовладельцев, которым нужно рубить много дров.
- Руководство оператора бензопилы: безопасное использование бензопил Бернарда Р. Кесселя. Landlinks Press, 2005. Альтернативное руководство по базовым цепным пилам, разработанное в соответствии с национальными стандартами компетентности.
История бензопил
- Патент США 780,476: Бесконечная бензопила Сэмюэля Дж. Бенса. Самая первая бензопила, хоть и большая статическая машина, а не переносная ручная пила.
- Патент США 1 617 565: Устройство для распиловки деревьев Сэмюэлем Дж. Бенсом, Chain Saw Corporation. Немного более поздняя портативная бензиновая бензопила, которую Бенс изобрел в 1921 году, патент на которую был выдан в 1927 году.
- Музей бензопилы Уэйна: короткий видеотур по музею бензопилы Уэйна Саттона в Соединенных Штатах, в котором представлены сотни пил, датируемых примерно 1930 с.
Фото
- Flickr: Резьба бензопилой: Найдите на Flickr фотографии удивительно детализированной резьбы по дереву, сделанной бензопилой.
