Строительные заклепки в категории “Материалы для ремонта”
Заклепки Вытяжные Алюминиевые Набор(Комплект)400шт YATO YT-36420
На складе
Доставка по Украине
по 377 грн
от 2 продавцов
377 грн
Купить

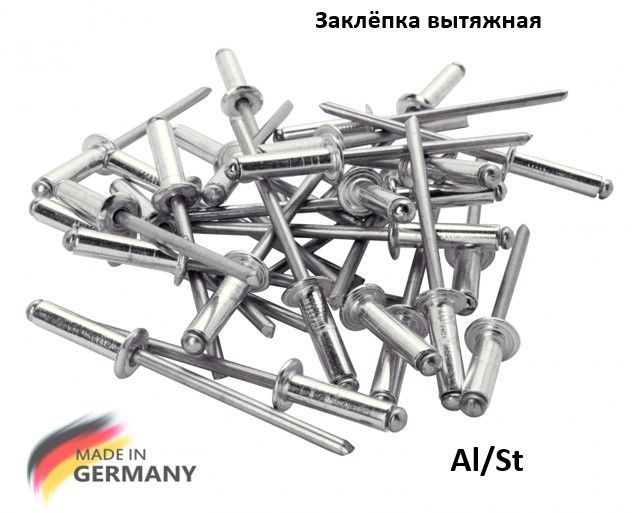

Заклепка Вытяжная Алюминиевая 4×18мм / 50шт Al/St
На складе
Доставка по Украине
по 20 грн
от 2 продавцов
20 грн
Купить
Заклепка Вытяжная Алюминиевая 4,8×8мм / 50шт Al/St
На складе
Доставка по Украине
по 23 грн
от 2 продавцов
23 грн
Купить
Заклепка(Отрывная)Клепка с Плоской Головкой 4,8х28мм / 50шт Al/St
На складе
Доставка по Украине
по 150 грн
от 2 продавцов
150 грн
Купить
Клепка(Вытяжная)Заклепка с Плоской Головкой 4х20мм / 50шт Al/St
На складе
Доставка по Украине
по 50 грн
от 2 продавцов
50 грн
Купить
Заклепка 4*10 RAL 6005
Доставка по Украине
0. 75 грн
Купить
Пистолет заклепочный ручной, диаметр заклепки 3,2; 4; 4,8 мм INTERTOOL RT-0005
Доставка по Украине
по 214 грн
от 5 продавцов
214 грн
Купить
Пистолет заклепочный ручной усиленный, диаметр применяемой заклепки 3,2; 4; 4,8 мм INTERTOOL RT-0004
Доставка по Украине
по 214 грн
от 5 продавцов
214 грн
Купить
Заклепка вытяжная с увеличенным буртиком стальная STANDART
На складе
Доставка по Украине
от 1.12 грн
Купить
Заклепки вытяжные герметичные стальные CUP
На складе
Доставка по Украине
от 1.06 грн
Купить
Заклепки вытяжные герметичные с увеличенным буртиком CUP
На складе
Доставка по Украине
от 10.75 грн
Купить
Заклепки вытяжные рифленые стальные RILLI
На складе
Доставка по Украине
от 1. 28 грн
Купить
Заклепка вытяжная стальная расщепленная STAR
На складе
Доставка по Украине
Купить
Заклепки пластиковые 6.3×25.2 мм 10 шт YATO YT-35980
Доставка по Украине
85 грн
Купить
Заклепки 4 x 6 мм 50 шт Сила 680114
Доставка по Украине
20 грн
Купить
Смотрите также
Заклепки 4 x 10 мм 50 шт Сила 680116
Доставка по Украине
23 грн
Купить
Заклепки 4 x 14 мм 50 шт Сила 680118
Доставка по Украине
26 грн
Купить
Заклепки 4 x 16 мм 50 шт Сила 680119
Доставка по Украине
27 грн
Купить

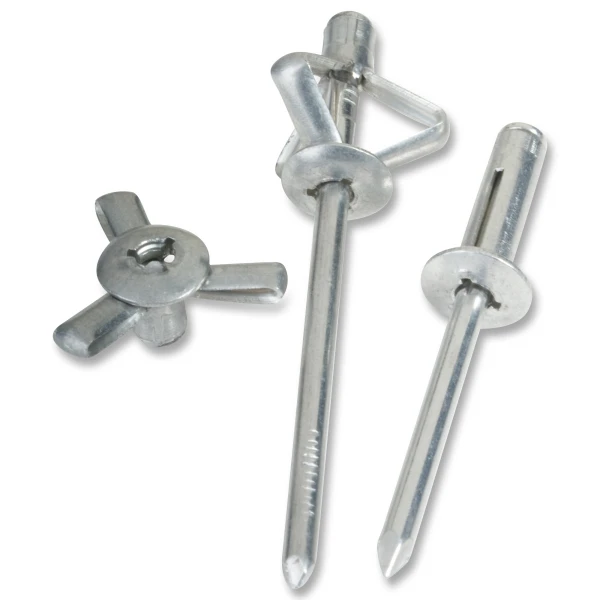

Заклепка вытяжная лепестковая стальная / алюминиевая TRI-GO
На складе
Доставка по Украине
от 3.31 грн
Купить
Заклепки 4.8 x 6 мм 50 шт Сила 680121
Доставка по Украине
27 грн
Купить
Заклепка вытяжная лепестковая уплотненная TRE-GO
На складе
Доставка по Украине
от 18 грн
Купить
Заклепки 4. 8 x 8 мм 50 шт Сила 680122
Доставка по Украине
28 грн
Купить
Заклепки вытяжные усиленные стальные GO-LOCK Goebel
На складе
Доставка по Украине
от 11 грн
Купить
Заклепки 4.8 x 10 мм 50 шт Сила 680123
Доставка по Украине
31 грн
Купить
Заклепки вытяжные усиленные стальные H-LOCK
На складе
Доставка по Украине
от 12.62 грн
Купить
Заклепки 4.8 x 12 мм 50 шт Сила 680124
Доставка по Украине
32 грн
Купить
Заклепка вытяжная усиленная стальная PREMIUM-LOCK
На складе
Доставка по Украине
от 16 грн
Купить
Заклепки 4.8 x 14 мм 50 шт Сила 680125
Доставка по Украине
35 грн
Купить
Заклепки 4.8 x 16 мм 50 шт Сила 680126
Доставка по Украине
36 грн
Купить
“ГОСТ 26805-86. Заклепка трубчатая для односторонней клепки тонколистовых строительных металлоконструкций.
Технические условия”Утвержден и введен в действие
Постановлением Госстроя СССР
от 26 декабря 1985 г. N 250
Группа Г34
ОКП 12 8500
Постановлением Государственного комитета СССР по делам строительства от 26 декабря 1985 г. N 250 срок введения установлен с 01.01.1987.
Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР, Министерством монтажных и специальных строительных работ СССР.
Исполнители: Р.А. Каграманов, канд. техн. наук; Ю.К. Жебелев, канд. техн. наук; В.В. Иванников, канд. техн. наук; В.В. Баконин.
Внесен Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР.
Директор Е.А. Долгинин.
Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 26 декабря 1985 г. N 250.
Настоящий стандарт распространяется на трубчатые алюминиевые заклепки для односторонней клепки защитных оболочек из алюминиевых сплавов для тепловой изоляции трубопроводов и резервуаров.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Заклепки должны изготовляться в соответствии с требованиями настоящего стандарта.
1.2. Размеры заклепок должны соответствовать указанным на черт. 1 и в таблице.
1 – головка; 2 – стержень; 3 – отверстие; 4 – конусная часть стержня
Черт. 1
——————T—————————T——————-
Обозначение ¦ Размеры, мм ¦Масса 1000 шт., кг
+———T——–T——–+
¦ L ¦ l ¦ h ¦
——————+———+——–+——–+——————-
ТЗ-4 x 5 (1) ¦ 6,5 ¦ 5,0 ¦ 1 ¦ 0,202
——————+ ¦ +——–+——————-
ТЗ-4 x 5 (2) ¦ ¦ ¦ 2 ¦ 0,180
——————+ ¦ +——–+——————-
ТЗ-4 x 5 (3) ¦ ¦ ¦ 3 ¦ 0,175
——————+———+——–+——–+——————-
ТЗ-4 x 6,5 (1) ¦ 8,0 ¦ 6,5 ¦ 1 ¦ 0,220
——————+ ¦ +——–+——————-
ТЗ-4 x 6,5 (2) ¦ ¦ ¦ 2 ¦ 0,205
——————+ ¦ +——–+——————-
ТЗ-4 x 6,5 (3) ¦ ¦ ¦ 3 ¦ 0,195
Пример условного обозначения трубчатой заклепки ТЗ диаметром 4 мм, длиной 5 мм, длиной конусной части стержня 2 мм:
ТЗ-4 x 5 (2) ГОСТ 26805-86
1. 3. Заклепки должны изготовляться методом холодной высадки из проволоки диаметром 3,8 – 4,0 мм из алюминия и алюминиевых сплавов по ГОСТ 14838-78.
1.4. Поверхность заклепок должна быть чистой, без грата, трещин, надрывов, расслоений материала, пузырей и раковин.
1.5. Предельные отклонения размеров и формы заклепок – по ГОСТ 10304-80, класс точности C.
1.6. Номинальный диаметр отверстий под заклепки – 4,1 мм.
1.7. При расчете несущей способности заклепки на срез расчетное сопротивление срезу принимать по ГОСТ 14838-78.
1.8. В комплект поставки входит партия заклепок в количестве не менее 500 шт.
2. ПРАВИЛА ПРИЕМКИ
2.1. Правила приемки заклепок – по ГОСТ 17769-83.
3. МЕТОДЫ КОНТРОЛЯ
3.1. Поверхность заклепок проверяют визуально – методом сравнения их с образцами-эталонами.
3.2. Отклонения размеров и расположения поверхностей заклепок проверяют предельными калибрами, шаблонами, контрольными матрицами или универсальными измерительными приборами.
3.3. Несущую способность заклепок контролируют на разрывной машине путем испытания образцов, представляющих собой однозаклепочное соединение двух пластин (черт. 2). Толщины пластин выбирают по справочному Приложению.
Черт. 2
4. УПАКОВКА, МАРКИРОВКА И ХРАНЕНИЕ
4.1. Упаковка заклепок и маркировка тары – по ГОСТ 18160-72.
4.2. К каждой упаковке должна быть прикреплена этикетка по ГОСТ 2.601-68.
4.3. Каждая партия заклепок должна быть снабжена паспортом, в котором указывают:
номер и дату заполнения документа;
наименование и адрес изготовителя;
наименование и условное обозначение продукции;
номер партии;
массу партии нетто;
марку материала заклепки, расчетное сопротивление заклепки срезу и результаты испытаний;
дату проведения испытаний.
Примечание. Допускается вкладывать паспорт в тару.
4.4. Хранение заклепок – по группе условий хранения С ГОСТ 15150-69.
5. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
5. 1. Заклепки устанавливают на стержне, имеющем развальцовочный наконечник (черт. 3а).
Черт. 3
5.2. Заклепку вместе со стержнем вставляют в отверстие склепываемых листов с плотным прижатием головки заклепки к лицевому листу (черт. 3б), затем стержень с развальцовочным наконечником протягивают сквозь отверстие в теле заклепки, в результате чего формируется головка заклепки с тыльной стороны соединения (черт. 3в).
5.3. Размеры заклепок, соответствующие толщине пакета склепываемых листов, выбирают по справочному Приложению.
Приложение
Справочное
РАЗМЕРЫ ЗАКЛЕПОК
мм
—————————–T—————–T——————
Толщина склепываемого ¦ Длина стержня ¦ Длина конусной
пакета листов ¦ заклепки l ¦ части стержня
¦ ¦ заклепки h
—————————–+—————–+——————
До 1,0 включ. ¦ 5,0 ¦ 3,0
Св. 1,0 до 1,5 ” ¦ 5,0 ¦ 2,0
” 1,5 ” 2,0 ” ¦ 5,0 ¦ 1,0
” 2,0 ” 2,5 ” ¦ 6,5 ¦ 3,0
” 2,5 ” 3,0 ” ¦ 6,5 ¦ 2,0
” 3,0 ” 4,0 ” ¦ 6,5 ¦ 1,0
Скачать:
ГОСТ 26805-86. Заклепка трубчатая для односторонней клепки тонколистовых строительных металлоконструкций. Технические условия
Rivet – Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 30 мая 2022 г.
См. вся история
Заклепка представляет собой механическое соединение для неразъемного соединения двух или более металлических листов. Клепка — это процесс скрепления или закрепления двух пластин с помощью одного или нескольких заклепки . Заклепка состоит из стержня с гладким концом (или хвостовиком) и головки на другом конце. Заклепка зарекомендовала себя как одно из самых надежных и безопасных средств крепления, образуя неразъемное и конструктивно прочное соединение.
Процесс заклепывания (или создания заклепочного соединения) включает в себя создание единого целого, скажем, из двух металлических пластин, совмещение отверстия, затем вставку через него заклепки с выступающим гладким концом (А на схеме) . Забивание выступающей хвостовой части 9Заклепка 0017 вызывает грибовидную форму, расширяясь примерно в 1,5 раза по сравнению с первоначальным диаметром, в результате чего формируется головка («B»), которая надежно фиксирует заклепку и соединение.
Исторически клепка широко использовалась в судостроении, мостостроении и других областях, связанных со стальной инфраструктурой. Он также использовался в строительстве, но в настоящее время редко используется на месте, а чаще на заводе, если вообще используется. Как правило, это могло быть для приклепывания соединительных планок к стальным стойкам и балкам, а окончательная сборка скреплялась болтами на месте.
Большая часть заклепок, которые применялись при строительстве, была заменена сваркой или болтовым соединением (болты обычно имеют ту же прочность, что и заклепки ). Производство самолетов широко использует заклепки по всей раме и крыльям самолета, для чего обычно требуются сотни тысяч заклепок .
Ручной молоток является одним из способов крепления заклепки , однако в последнее время для выполнения той же задачи используются другие методы, в том числе использование гидравлического или пневматического пневматического молота, Пистолет для заклепок 0017 или обжимной инструмент для заклепок . Последнее позволяет выполнять процесс клепки одному человеку. Обычно доступ требуется с обеих сторон заклепки , поэтому клепка традиционно выполняется двумя людьми. Там, где доступ к заклепке возможен только с одной стороны, традиционная заклепка заменяется «глухой заклепкой ».
Сегодня конструкционная сталь в строительстве в основном собирается с использованием высокопрочных стальных болтов. Это в основном связано с тем, что болтовое соединение дешевле в изготовлении, чем заклепка , поскольку для его выполнения требуется более низкая квалификация и меньше рабочих. Болты тоже можно открутить.
- Клеи.
- Болт.
- Кабельная стяжка.
- Зажим.
- Судорога.
- Обжим.
- Крепеж.
- Рынок промышленного крепежа.
- Гайка.
- Винт.
- Ремешок.
- Конструкционный крепеж.
- Типы креплений.
- Шайба.
- Сварочные материалы.
- Рынок сварочного оборудования.
- Рынок сварочных изделий.
- Доля
- Добавить комментарий
- Отправьте нам отзыв
Забытое искусство клепаных конструкций
- автор: Дженни Лист
Если у вас есть привычка искать заброшенные железные дороги, вы, возможно, стояли в тени не одного викторианского железного моста. Массивные по конструкции, эти конструкции оказались чрезвычайно прочными, многие из них все еще находятся в отличном состоянии даже после многих лет забвения.
Красивый клепаный железнодорожный мост через реку Эйвон недалеко от Стратфорда-на-Эйвоне, Великобритания.При внимательном рассмотрении сразу бросается в глаза их отличие от любых современных аналогов, в отличие от почти всех подобных металлоконструкций, создаваемых сегодня, в них нет сварных соединений. Сварочные аппараты для дуговой сварки, как и надежные электрические источники, были построены за много десятилетий до их создания, поэтому вместо этого они скреплены сотнями массивных заклепок. Их собирали по частям и доставляли на место, где их собирала клепальная бригада с переносным горном.
Что такое заклепка для аудитории 2018 года? Если вы сразу подумали о заклепке, то она имеет общую функцию соединения двух листов материала путем их плотного стягивания, но полностью отличается по своей конструкции. Эти заклепки начинают свою жизнь как куски стального стержня, превращенные в штифты с одним концом, сформированным в виде грибовидного купола, вероятно, в процессе горячей штамповки.
Заклепка нагревается докрасна, затем вставляется в предварительно совмещенные отверстия в соединяемых листах, а ее прямой конец забивается молотком в грибовидную форму, соответствующую выпуклому концу. Затем заклепка остывает и сжимается, подвергая ее натяжению и очень плотно стягивая два листа. На самом деле достаточно плотно, чтобы он мог образовывать уплотнение от воды или пара высокого давления, о чем свидетельствуют железные заклепки, используемые в строительстве кораблей или котлов высокого давления. Как это возможно? Давайте взглянем!
Как формируются заклепки
Приведенное выше простое описание процесса упускает несколько деталей. Инструменты для защелкивания и установки заклепок — тяжелые цельные стальные формирователи, подходящие как для прямых, так и для грибовидных концов заклепки — используются на обоих концах заклепки, на грибовидном конце, чтобы удерживать его на месте во время забивания, и на конце. прямым концом, чтобы сбить листы вместе с защелкой и сформировать гладкую новую форму гриба с набором. Таким образом, типичная клепальная бригада, такая как работающая на железнодорожном мосту, включала бы двух человек, работающих на самой заклепке, по одному с каждого конца. Иногда человеку, держащему набор на грибовидном конце, приходилось заползать в замкнутые пространства, например, внутрь котла, чтобы выполнить эту задачу.
В викторианскую эпоху вся работа выполнялась вручную, заклепка формировалась повторяющимися ударами молотка по набору, но с начала 20-го века типичная клепальная бригада использовала ручной пневматический клепальный пистолет. . Если вы думаете об инструменте, который Клепальщица Рози часто изображала, вы попали по адресу. Однако, как показано на видео ниже, снятом в 1949 году, в противном случае сцена мало изменилась бы по сравнению с викторианской эпохой: оператор небольшой кузницы бросает светящиеся заклепки рабочему, который ловит их в воздухе, прежде чем поместить в отверстие, чтобы их кованый.
Замена заклепок на сварочные аппараты или болты
В 2018 году вы, скорее всего, столкнетесь с железными заклепками этого типа только в реставрационных работах или в работах, имитирующих его (авиационная промышленность использует заклепки, но не совсем такие, как в котлах или на железнодорожных мостах!). Даже тогда, как, например, с котлом на новопостроенном паровозе Торнадо , который был сварным, а не клепаным, далеко не факт, что будут использоваться заклепки. Вы можете посмотреть видео о том, как современная клепальная бригада устанавливает заплатку для котла в LNWR Heritage в Крю, что типично для такого рода клепальных работ. Ирония в том, что даже один из самых культовых клепальщиков был изображен в то время, когда практика отмирала, портрет Клепальщицы Рози появился, когда американские верфи обнимали сварщика. Конструкционная сталь с ответными отверстиями используется и сегодня, но место заклепок полностью заняли высокопрочные болты качества, недостижимого в разгар клепки.
Говоря лично как писец Хакадея, моему отцу как кузнецу иногда приходилось клепать. Сделанная вручную с набором, помещенным в прочное отверстие наковальни, это была более сложная работа для восторженного подростка, чем вы могли ожидать, и я помню не одну попытку, которая закончилась с отчетливым люфтом в получившемся соединении.
