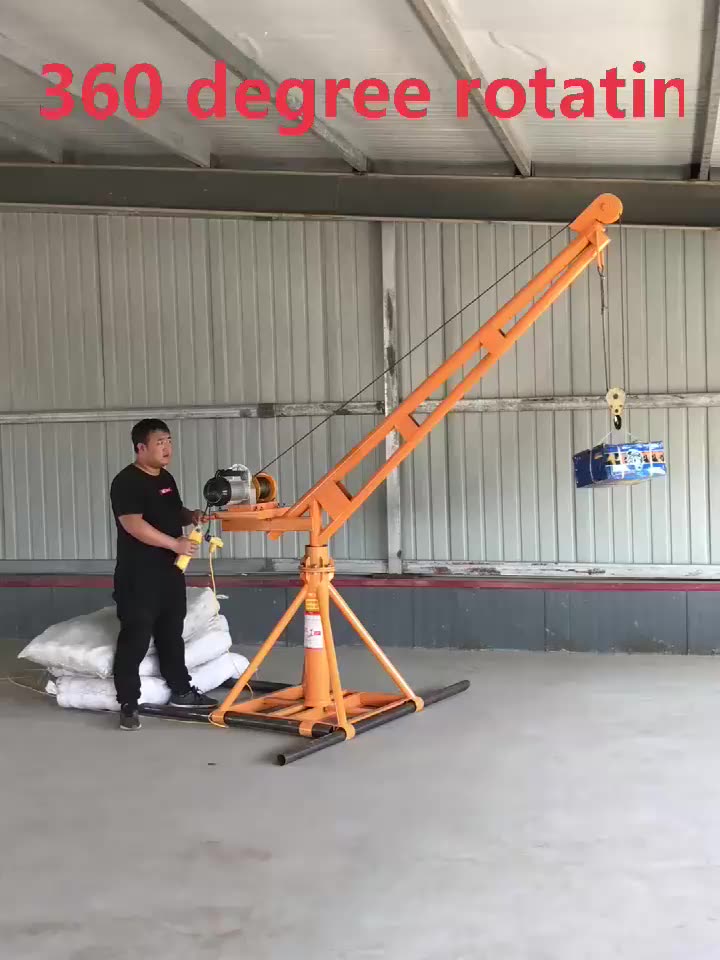

Строительный мини кран OCALIFT переносной с поворотной стрелой

Выберите категорию:

Все Мини краны козловые » МПУ мини краны OCALIFT без тали » МПУ усиленная конструкция » МПУ с регулируемой высотой подъема » МПУ с электроталями OCALIFT в комплекте в наличии » МПУ с талями РА 220в » МПУ с ручными талями на балочном захвате » МПУ с ручными талями на каретке с ручным приводом » Колёса для МПУ »» Колёса большегрузные для МПУ »» Колёса сверхмощные полиуретановые поворотные »» Колёса сверхмощные полиуретановые поворотные с тормозом Мини краны на крышу » Кран поворотный на крышу »» 200 кг »» 300 кг »» 400 кг »» 500 кг »» 600 кг »» 40 метров »» 50 метров »» 60 метров » Кран в окно Мини тали РА 220в » Мини тали РА стационарные OCALIFT » Мини тали РА передвижные OCALIFT » Мини тали TOR РА стационарные » Мини тали TOR РА передвижные » Опции для мини талей РА »» Каретки для мини талей »» Пульты управления тали РА »» Вентиляторы »» Штанги для установки РА »» Трос стальной для РА »» Блоки, крюки для мини тали Лебёдки 220в/380в » Лебёдки строительные OCALIFT TSA 220/380в » Лебёдки KCD 220/380в » Лебёдки KDJ 220/380в » Лебёдки промышленные 380в » Опции для лебёдок Тали цепные 380в » Тали цепные передвижные »» 500 кг »» 1 тонна »» 2 тонны »» 3 тонны »» 5 тонн »» 7,5 тонн »» 10 тонн » Тали цепные на крюке 380в »» 150 кг »» 300 кг »» 500 кг »» 1 тонна »» 2 тонны »» 3 тонны »» 5 тонн »» 10 тонн » Тали двухскоростные »» 500 кг »» 1 тонна »» 2 тонны »» 3 тонны »» 5 тонн »» Стационарные тали »» Передвижные тали » Тали УСВ цепные »» 500 кг »» 1 тонна »» 2 тонны »» 3 тонны »» 5 тонн » Тали для высотных работ »» 500 кг »» 1 тонна »» 2 тонны »» 3 тонны » Тали DMG серия двухскоростные » Тали для тяжёлых работ » Тали с двумя крюками » Запчасти для талей 380в »» ЗиП: крюковые подвески »» ЗиП: электрокаретки »» ЗиП: моторы и тормоза »» ЗиП: мешки для цепи »» ЗиП: электрические компоненты »» ЗиП: протяжка цепи »» ЗиП: корпуса »» ЗиП: редукторы »» Подвесы кабельные »» Каретки ручные для талей » Цепи для электро талей Тали канатные 380в » Тали OCALIFT CD1 передвижные »» 500 кг »» 1 тонна »» 2 тонны »» 3,2 тонны »» 5 тонн »» 10 тонн » Тали TOR CD1 передвижные »» 500 кг »» 1 тонна »» 2 тонны »» 3,2 тонны »» 5 тонн »» 10 тонн »» 16 тонн »» 20 тонн » Тали CD1 стационарные »» 500 кг »» 1 тонна »» 2 тонны »» 3,2 тонны »» 5 тонн »» 10 тонн » Тали MD двухскоростные канатные »» 1 тонна »» 2 тонны »» 3,2 тонны »» 5 тонн » Тали УСВ CDL тельферы с уменьшенной строительной высотой » Запчасти CD1/MD1 »» Канатоукладчики CD1 »» Каретки передвижения CD1 »» Двигатель перемещения »» Двигатель подъёма »» Редукторы »» Ограничители грузоподъёмности »» Щиты управления »» Крюковые подвески »» Барабаны »» Пульты управления для CD1 Тали цепные ручные » Тали ручные НОРМА »» 500 кг »» 1 тонна »» 2 тонны »» 3 тонны »» 5 тонн »» 10 тонн » Тали ручные СЕВЕР »» 500 кг »» 1 тонна »» 2 тонны »» 3 тонны »» 5 тонн »» 10 тонн »» 20 тонн » Тали рычажные КЛЕВЕР » Тали ручные TOR » Тали рычажные TOR »» Рычажные тали 750 кг »» Рычажные тали 1,5 тонны »» Рычажные тали 6 тонн »» Рычажные тали 9 тонн » Каретки для ручных талей МТМ лебёдки ZNL » Лебёдки ручные рычажные тросовые (МТМ) » Тросы для лебёдок Рохли и Штабелёры » Штабелёры гидравлические с электроподъемом » Штабелёры ручные гидравлические » Штабелёры ручные гидравлические с раздвижными вилами » Штабелёры Электрические Самоходные » Тележки складские гидравлические TOR » Тележки складские гидравлические XILIN » Тележки платформенные Домкраты и ролики » Домкраты гидравлические низкоподхватные » Домкраты реечные » Поворотные роликовые платформы » Поворотные роликовые опоры с ручкой Весы электронные » Весы электронные крановые TOR » Весы электронные крановые на пульте » Весы электронные напольные TOR Захваты » Захваты для сэндвич панелей » Захваты листовые »» Захваты вертикальные »» Захваты горизонтальные » Захваты магнитные Тележки на двутавр » Тележки DORA холостые » Тележки DORA с приводом » Тележки GCT холостые » Тележки GCL с приводом » Балочные зажимы » Тележки передвижные Стропы, цепи, блоки » Стропы цепные грузовые »» 1СЦ цепные стропы »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 2,5 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 2СЦ цепные стропы »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 2,5 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 4СЦ цепные стропы »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 2,5 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 1СЦ цепные стропы регулируемые »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 2СЦ цепные стропы регулируемые »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 4СЦ цепные стропы регулируемые »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 1СЦ стропы с самозакрывающимися крюками »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 2СЦ стропы с самозакрывающимися крюками »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров »» 4СЦ стропы с самозакрывающимися крюками »»» 1 метр »»» 1,5 метра »»» 2 метра »»» 3 метра »»» 4 метра »»» 5 метров »»» 6 метров » Стропы СТП текстильные » Стропы канатные »» 1СК стропы одноветвевые »» УСК1 стропы одноветвевые »» 2СК стропы двухветвевые »» 4СК стропы двухветвевые » Комплектующие для цепных строп »» Укоротители цепные клешневые »» Крюки с вилочным креплением для цепных стропов »» Крюки чалочные модели 320А »» Звенья овальные одиночные с плоским профилем »» Звенья овальные с дополнительными звеньями и плоским профилем »» Звенья соединительные к цепным стропам »» Звенья РТЗ »» Крюки самозакрывающиеся с вилочным креплением » Блоки, полиспасты, крюки »» Блоки опорные »» Блоки с крюком »» Блоки с ушком »» Шкивы » Цепи грузовые » Отрезки грузовой цепи » Скобы грузовые »» Скобы грузовые (тип G209) »» Скобы грузовые (тип G2130) »» Скобы грузовые (тип G210) »» Скобы грузовые (тип G2150) » Тросы Подъёмники платформенные » Ножничные »» Ножничные сетевые »» Ножничные аккумуляторные » Телескопические »» Телескопические аккумуляторные »» Телескопические сетевые Тельфер (электрическая таль) » Мини электрические тали серии РА 220В » Канатные тельферы » Электрические тали цепные » Передвижные цепные электрические тали Пульты управления » Пульты для РА, TSA, KCD, KDJ » Пульты для Промышленных тельферов Лебедки электрические 220в Строительное оборудование » Бетоносмесители » Вибротехника »» Виброплиты »» Вибротрамбовки » Затирочные машины для бетона

Производитель:

ВсеEMESJETOCALIFTTORTRACTELXILINБАЛКАНСКО ЕХОКитайРОМЕКРоссияСибТаль

Результатов на странице:

5203550658095

Узнаем как изготовить подъемный кран своими руками?

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Прямоугольная труба подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

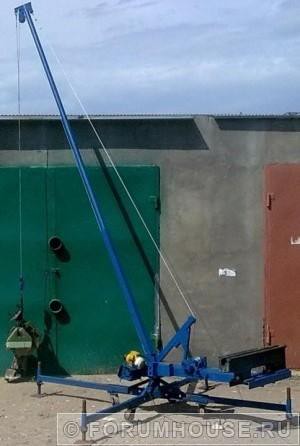

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается ручная лебедка, а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Подъемник

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая – на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, гидравлический цилиндр и двутавровые балки необходимы для ножниц.

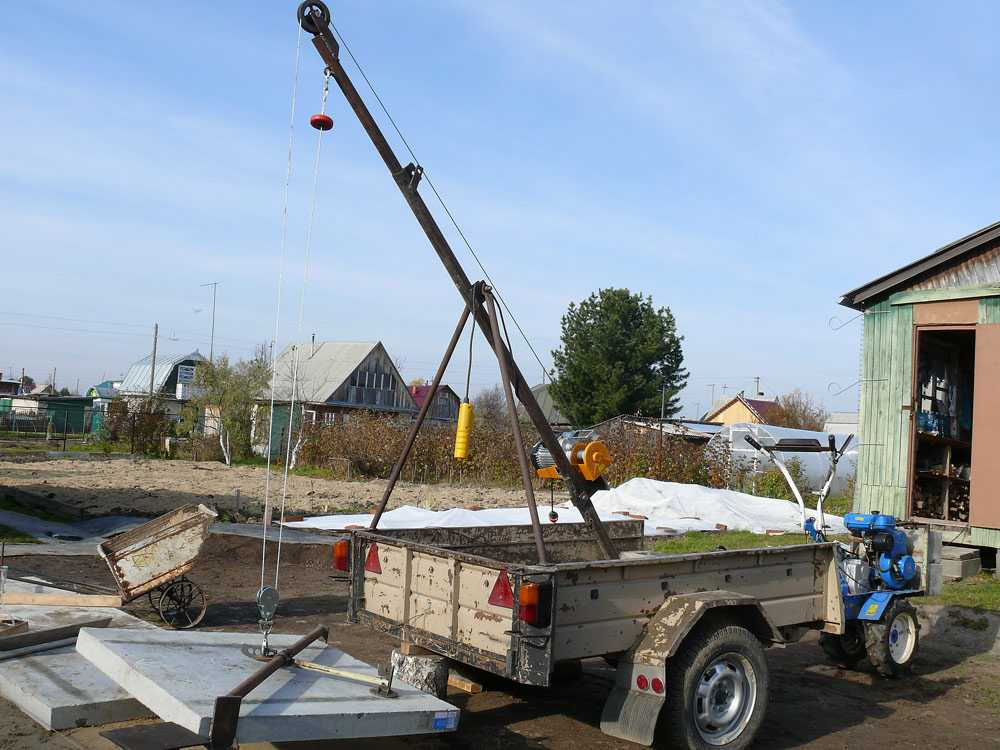

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

Кран “Пионер”

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, электрическую лебедку, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер”

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Механизация строительства из газобетона при помощи мини-крана Ytong

Как построить дом из газобетона в рекордные сроки? С помощью мобильного мини-крана! Малая механизация – мировой тренд последних лет. Она облегчает процесс строительства и позволяет задействовать в нём меньше рабочей силы. Как результат – экономия времени и снижение трудозатрат. Компания Xella (бренд Ytong) идёт в ногу со временем и активно использует малую механизацию при сооружении малоэтажных зданий из газобетона. О мировом опыте Xella по применению мини-кранов и об уникальном предложении Xella Россия на российском рынке – в нашей статье.

Краном на стройке никого не удивить. Другое дело – мини-краны. Их редко увидишь на наших стройплощадках. Однако в Европе уже давно оценили их плюсы при возведении газобетонных домов: сокращение сроков строительства и возможность привлекать к работе меньшее количество людей, при этом превращая каменщиков в монтажников.

Краны особенно эффективны в сочетании с крупноформатными газобетонными блоками (плитами) Ytong Jumbo. Эти плиты представляют собой по сути строенные стандартные блоки Ytong, то есть их высота 750 мм. Такие плиты могут быть выполнены из газобетона различных толщин и марок по плотности. Монтаж крупноформатных блоков с помощью мини-крана – это по-настоящему передовая технология.

Xella применяет мини-краны на строительных площадках многих европейских стран.

Германия

Небольшой кран Stein-Rex 2.0 используют на тех немецких стройплощадках, где мало пространства. Его главные достоинства – телескопическая колонна и многосоставная стрела, которые позволяют задействовать кран в стеснённых условиях. Захват крана рассчитан на стеновые материалы разных форматов – газобетонные блоки, стеновые плиты, кирпич и др.

Чехия

В этой стране применяют мини-краны Lissmac MK200/MK300/MK400 и Steinweg. С их помощью монтируют блоки Ytong Jumbo и Silka Tempo.

Нидерланды

Здесь также активно используют краны различных размеров. Например, элементы несущих стен монтируют с помощью ручных или гидравлических монтажных кранов.

Польша

Здесь Xella строит дома, применяя мини-краны в общей сложности пяти типов. Кроме того, строители задействуют башенные краны для сборки усиленных элементов Ytong, а также тележки, в том числе с электрическим приводом, для транспортировки стеновых элементов.

Новаторское решение – изготовленный на заказ мини-кран Spider. Его можно быстро раскладывать и складывать, а также удобно перемещать по строительной площадке. Он даже помещается в стандартный дверной проём.

Теперь о самом главном – компания Xella начала применять мини-краны Ytong Spider и Ytong MiniCraneв России.

Россия, мини-кран Ytong Spider

Рассмотрим подробнее мини-кран Ytong Spider. Его технические характеристики:

  • Транспортные размеры: 185х80х196 см, что позволяет перемещать его в стеснённых условиях на строительной площадке (не забывайте: кран проходит в стандартный дверной проем!).
  • Грузоподъёмность: 250 кг
  • Высота подъёма: 4,25 м
  • Угол поворота: 345°
  • Электрический привод, его рабочее напряжение: 220 В/16 A

При монтаже стеновых блоков применение крана даёт следующие преимущества:

  • Используя мини-кран Ytong Spiderв сочетании с крупноформатными блоками, увеличивают скорость возведения кладки в три раза по сравнению с кладочными работами, где стандартные стеновые блоки устанавливают без средств малой механизации.
  • Кладку может сооружать бригада всего из 2 человек: первый – оператор крана, второй – каменщик. Два строителя возводят 1,5 м3 кладки за 1 час работы.
  • Снижение физической нагрузки на каменщиков, соответственно, растёт производительность их труда. То есть мини-кран – это экономия на количестве рабочих и на времени выполнения работ.
  • Повышение геометрической точности кладки.
  • Экономия раствора для тонкошовной кладки до 50% при использовании крупноформатных газобетонных панелей.
  • Для управления мини-краном не требуются специальные допуски: достаточно пройти несложное обучение и можно приступать к работе.

Россия, Ytong MiniCrane

Другой помощник современного российского строителя – Ytong MiniCrane. Это передвижной мини-кран Г-образной формы, рассчитанный на малоэтажное домостроение. Он предназначен для монтажа крупноформатных блоков (плит) Jumbo, из которых возводят несущие стены здания.

Ytong MiniCrane – агрегат с электрическим приводом, но в отличие от Spider ему требуется напряжение 380 В. Электродвигатель приводит в движение не только стрелу крана, но также лебёдку и колёса. То есть агрегат может самостоятельно перемещаться по стройплощадке (вперёд и назад), а также поворачивать вправо или влево. Управление мини-краном осуществляют автоматически – за счёт дистанционного пульта.

Характеристики Ytong MiniCrane:

  • Грузоподъёмность: 400 кг
  • Вылет стрелы: до 5 м
  • Угол поворота: 360°
  • Высота подвески крюка: 4.5/6.0 м
  • Грузоподъёмность: 500 кг
  • Вес: 1.9 т

Ytong MiniCrane транспортируют в собранном виде. Компактность и небольшой вес агрегата позволяют перевозить его на небольшом грузовике. Кроме того, нагрузка от самого мини-крана – около 500 кг/м2, и этого с избытком хватает, чтобы устанавливать агрегат на бетонные плиты – фундамента или перекрытия (конечно, если они рассчитаны на подобную нагрузку).

Грузоподъёмность крана достаточна для подъёма плит Jumbo. Более того, MiniCrane оснащён особым щипковым захватом с эластичными прокладками, который позволяет не наносить плитам повреждений при перемещении. Поскольку у стрелы большой вылет, мини-кран способен строить стены высотой до 4 м.

Какие плюсы у Ytong MiniCrane?

  • Увеличение скорости кладки стен в 2 раза по сравнению с обычной технологией сооружения газобетонных конструкций.
  • Работы может выполнять бригада всего из 2 человек – оператора крана и каменщика. Их производительность – до 9 м2 кладки в час. Иными словами, рабочие тратят всего неделю на возведение этажа площадью 70 м2.
  • Снижение физической нагрузки на каменщиков. Они меньше устают, их эффективность не так сильно падает к концу дня. Как результат – повышение производительности труда, ускорение строительства.
  • Краном управляют с помощью простого пульта. Обучиться управлению агрегатом также довольно просто.
  • При сооружении стен из крупноформатных блоков Jumbo расходуется меньше клея, чем при монтаже блоков обычного формата. Всё дело в меньшем количестве швов. Есть и другие бонусы: меньше швов – меньше потерь тепла через стены дома, меньше времени тратится на выравнивание блоков при монтаже (отсюда – ускорение строительных работ).

Применение мини-кранов экономически оправдано при застройке малоэтажных кварталов или посёлков. Благодаря крану и крупноформатным блокам стоимость м2 жилого помещения уменьшается на 10-15%, и это заметная выгода для девелопера.

Подробнее об Ytong MiniCrane, Ytong Spider, блоках Jumbo и технологии строительства дома из газобетона можно узнать на

бесплатных вебинарах YTONG

Кран из подручных средств. Как сделать строительный кран своими руками

Многих интересует, как сделать конструкцию крана своими руками. Такое устройство может помочь в строительстве дома, необходимых в хозяйстве подсобных помещений, зернохранилища и склада для кормов.

Составление проекта

Для строительства дома нужен подъемный кран. Рассмотрим, как самостоятельно сделать конструкцию миниатюрного крана для подъема строительных грузов на высоту. Необходимо сделать мобильное разборное устройство.


Сначала составляют и рассчитывают проект изготовления аппарата:

  1. Основная часть конструкции – опорный каркас. Устанавливается на колеса или стационарно.
  2. Узел вращения агрегата закреплен на ходовой раме.
  3. Стрела может поворачиваться благодаря созданию электрического или ручного управления.
  4. Устройство можно разобрать на части для удобства транспортировки.
  5. Кран будет устойчивым благодаря созданию блока противовесов и растяжек из стального троса.
  6. Груз будет подниматься с помощью блока и лебедки.
  7. Вам нужно собрать кран своими руками.

Чертежи

Для изготовления крана в первую очередь составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции ручного крана. Можно было бы сделать аппарат на электричестве, дающий возможность перемещать груз с помощью устройства на длинном тросе, как это делается в заводских конструкциях. Но тогда возрастает трудоемкость изготовления узлов, это удорожает готовое изделие и увеличивает время на его создание. Поэтому остановимся на изготовлении ручной модели.


Сварка

Все соединения узлов и деталей выполняются сваркой. Для этого нужен сварочный аппарат. Его можно арендовать во время работы на исполнении крана или купить в специализированном салоне.

Монтажная сборка

Подготовить:

  • веревку;
    • шайбы
  • ;
  • уголков и швеллеров;
    • труба
  • ;
    • болгарка
  • ;
    • сварочный аппарат
  • .


Каркас должен быть изготовлен из стального уголка 63х63х5 мм. Стрела длиной 5 м изготовлена ​​из трубы диаметром 55 мм. Для усиления узла используйте уголки размером 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднять панели с большей массой, то необходимо увеличить кратность полиспастов, являющихся приспособлением для подъема грузов. Полиспаст состоит из блоков, соединенных между собой тросом. Этот трос должен наматывать блоки по кругу. Цепная таль позволяет поднимать панели, прилагая при этом меньшее усилие, чем вес груза.

Полиспаст выигрывает по прочности в 3-4 раза. При этом учитываются потери на трение, которые составляют 10 %. Чем больше выигрыш в силе, тем меньше расстояние, на которое инструмент может перемещать панели.

Подготовить и изготовить все детали можно за 7-10 дней.

Еще 2 дня нужно на сборку механизма. Схема подъема выполнена в виде 2-х кратного полиспаста. Устройство поворота стрелы представляет собой 6-ступенчатую цепную таль. Поворотный стол изготавливается путем прикрепления 2-х шайб. Ось заменяет болт 30 мм.


Для уменьшения габаритов противовесов опорные ноги выполнены длиной 2 м. При радиусе поворота шайбы 200 мм и расстоянии 2 м до противовеса 100 кг на болт будет действовать нагрузка 1 т. Это учитывается при расчете конструкции инструмента. Выполнить расчет устойчивости.

Конструкция принимается как единая система на одной опоре. Это наименьшее расстояние от оси вращения. На систему влияют: вес груза, противовеса и крана.

Подъемный барабан создается из трубы сечением 100 мм. Его не следует устанавливать вплотную к блокам. Его закрепляют ближе к шайбам.

Блоки состоят из 3-х шайб. Их необходимо обмотать шнуром, диаметр блоков должен быть большим, чтобы веревки не вылетали из шайб. Блоки закреплены без подшипников.

Необходим гибкий кабель сечением 5 мм. Его рабочая нагрузка составляет 150 кг, а разрывная нагрузка — 850 кг. Цепная таль работает по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если шнур состоит из 6 частей, то сила натяжения на барабане будет в 6 раз меньше веса груза. Если веревка рассчитана на подъем 100 кг груза, то, сложенная 6 раз, она поднимет груз массой 600 кг. Когда все системы готовы, нужно их собрать, согласно составленной расчетной схеме с учетом всех размеров и правил крепления узлов и деталей. После сборки необходимо смазать все системы конструкции и ее отдельные части Лизолом.

Следуя всем вышеперечисленным инструкциям, вы сможете самостоятельно сделать кран для строительства дома и любых подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации необходимо проверить работоспособность всех узлов создаваемой конструкции крана. Затем провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Практически на любой стройке не обойтись без спецтехники, тем более без строительного крана. Становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства эта техника ассоциируется с огромными размерами, но существует множество разновидностей смесителей, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно сделать даже своими руками, сэкономив личные сбережения при строительстве. В этой статье рассмотрим, как собрать самодельный кран Пионер для строительства дома.

Строительный мини-кран: область применения

Мини-краны пользуются большим спросом. Они используются в строительных и ремонтных работах. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Эти устройства:

  • маневренность;
  • широкий спектр применения;
  • функциональность;
  • простота использования.

    • Благодаря наличию различных насадок этой техникой можно проводить различные манипуляции.

    Мини-краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: В тесных дворах, плотных городских стройках, неровностях грунта, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике проходить даже через одностворчатые или двустворчатые двери.

    Часто используются для тонкой, почти ювелирной работы. Производители современной техники экспериментировали со спичечными коробками, которые нужно было перемещать с одного места на другое. В то же время устройство не раздавило и не раздавило картонную коробку столь крохотных размеров.

    Наличие пульта управления агрегатами позволяет пользователям контролировать рабочий процесс, стоя рядом с оборудованием возле груза, но такими преимуществами обладают только покупные агрегаты, собранные на заводе.

    Сделать такое устройство самостоятельно у вас вряд ли получится. Но можно попробовать построить что-то подобное. Конечно, собранный своими руками мини-кран не будет отличаться слишком большим функционалом, но он сможет поднимать грузы определенной массы на заданную высоту.

    Простой мини-кран своими руками

    Если сделать мини-кран своими руками, то он сможет поднимать грузы весом до 250 кг. Это значительно упростит процесс строительства на месте. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большого количества рабочих.

    Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес такой конструкции может достигать 300 кг. Это зависит от того, какие материалы вы будете использовать при сборке. Несмотря на внушительный вес, мини-кран будет отличаться компактными размерами и высокой производительностью.

    Сборка мини крана своими руками состоит из следующих этапов:

  1. С помощью редуктора к червячному основанию крепится грузовая лебедка.
  2. Опоры здания являются основой для винтовых дистанционных систем.
  3. Помимо основной конструкции, для сборки агрегата необходимы барабаны для лебедок. Сделать их самостоятельно достаточно проблематично. Поэтому рекомендуется приобретать готовые изделия.
  4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини-крана Особое внимание необходимо обратить на соотношение размеров элементов и размеров будущего устройства.

Для удобства использования на платформе предусмотрены колесики. Тут на помощь приходит старая конвейерная тележка.

Особенности мини-кранов своими руками:

  • Оптимальная высота стрелы 5 метров. Чтобы сделать его своими руками, потребуется использовать трубу диаметром 8 см.
  • На основание крепится профиль из 2-х уголков и создается поворотный механизм для поворота стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузовика.
  • Для сборки противовеса не нужны специальные материалы. В качестве них могут выступать обычные кирпичи.

Типы ручных кранов

Все краны строительные классифицируются на:

  • самоходные;
  • стационарный;
  • башня;
  • специального назначения.

Данная техника оснащена механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По виду движения подразделяются на:

  • стационарные;
  • регулируемый;
  • самоподъемный;
  • мобильный.

По типу управления эти устройства бывают электрические и ручные (механические).

Лифт

Современные подъемники по типу делятся на:

  • Пед. Способны поднимать тяжелые грузы массой до 2 тонн на высоту 8 метров.
  • Телескопический. К их преимуществам относятся: малый вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

  • самоходные;
  • несамоходный.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, область применения.

Для самостоятельного изготовления подъемника подготовьте материалы и предварительный чертеж. Для его построения нам понадобится:

  • лебедка, которую можно сделать из барабана и троса;
  • трубы;
  • электропривод.

К достоинствам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря своей универсальности и функциональности эти устройства используются в монтажно-строительных работах. Они также часто встречаются в супермаркетах и ​​на складах.

Ножничный кран ежедневно поднимает тонны груза. Эта техника, помимо строительной отрасли, регулярно используется при обслуживании рекламных щитов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их преимуществам можно отнести автономность – они способны работать от батареек. Кроме того, краны могут комплектоваться приводами разных типов:

  • электрогидравлический;
  • дизель;
  • электрический;
  • гидравлический.

Чаще всего в строительстве используются модели с электроприводом. Их отличает доступная стоимость, экологичность и простота использования.

Существует большое количество модификаций данного типа аппарата, но почти все они состоят из:

    подъемного устройства
  • ,
  • передвижной платформы;
  • Равноскоростные ведущие колеса.

Чтобы построить ножничный кран самостоятельно, вам потребуется изготовить основу и платформу аппарата из швеллера. Для изготовления ножниц вам потребуются:

  • распределитель двухсекционный;
    • втулки
  • ;
  • насос;
  • гидроцилиндр;
  • двойные балки.

Самодельный ножничный кран способен поднимать грузы массой до полутонны. Это устройство устанавливается на УАЗ, а после эксплуатации – снимается. Основой конструкции будет толстый квадрат, прикрученный к раме болтами, а на бампере автомобиля будут удерживаться выдвижные поры.

Кран Pioneer

Подъемник типа Pioneer отличается отличными техническими характеристиками. Он легкий, маневренный и портативный. К преимуществам этого устройства можно отнести возможность быстрой и легкой сборки и разборки.

Для доставки устройства на стройплощадку его можно разобрать и сложить в простую газель. После работы его также легко разобрать и перевезти обратно. Вы можете установить кран в любом месте: на земле, в котловане, на крыше, на перекрытиях здания.

Данная спецтехника выпускается разными фирмами в трех основных модификациях краны, грузоподъемность, стрелы.

При необходимости кран Пионер можно изготовить самостоятельно, имея необходимые расходные материалы, инструменты, грамотно оформленный чертеж и свободное время.

Что касается прицела Пионера, то с его помощью можно перемещать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или конструкцию здания. С его помощью можно доставить: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто это устройство используется при монтаже крыш. С его помощью можно быстро поднимать различные грузы, машины, металлоконструкции, материалы.

Преимущества крана Pioneer

К основным преимуществам крана Pioneer можно отнести:

  • удобство эксплуатации – благодаря простой и надежной конструкции;
  • возможность собрать и разобрать устройство в течение получаса;
  • мобильность, позволяющая использовать установку даже на удаленных объектах;
  • небольшое энергопотребление.

Важно: кран Pioneer способен поворачивать стрелу на 360 градусов.

Но есть у этого агрегата и недостатки:

  • способен поднять вес не более 1 тонны;
  • если на него повесить гибкий груз, то не всегда удобно и безопасно.

Кран Pioneer своими руками

Кран Pioneer имеет простую конструкцию. Он состоит из следующих элементов:

  1. основная опорная рама. Он может быть разборным, болтовым или стоять на колесиках. К нему крепится вторая поворотная рама;
  2. Растяжки страховочные, тросы грузовые, электропривод;
  3. Поворотная стрела. Он может быть разборным или болтовым;
  4. Концевой стопорный механизм. Он находится на конце стрелки;
  5. Концевой выключатель, расположенный на механизме подъема груза.

Итак, если вы затеяли строительство на приусадебном участке, а желания и финансовых возможностей нанимать спецтехнику нет – попробуйте собрать кран своими руками. С ним вам не нужно самостоятельно поднимать тяжелые грузы.

Внимание: Кран строительный Pioneer представляет собой разборную конструкцию, предназначенную для подъема грузов. Его можно использовать при рытье котлована под фундамент дома, при устройстве кровли, возведении стен на большой высоте.

Основой механизма является несущая ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раме установлена ​​часть крана, которая вращается. Стрела может вращаться вручную или электрически.

Подъем груза с этого устройства осуществляется с помощью лебедки, а устойчивость достигается за счет противовеса и талрепов (стальных канатных растяжек).

Материалы и инструменты

Для изготовления устройства нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • Двутавр;
  • телескопический узел для двутавровой балки;
  • тросы малого диаметра;
  • канал;
  • электродвигатель;
  • лебедка.

Из инструментов вам понадобятся:

  • ключи;
  • молоток;
  • Набор отверток.

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо составить грамотную схему. В нем должны быть строго указаны: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

При создании схемы будущей конструкции стоит все тщательно просчитать. Если вы не совсем в этом разбираетесь, лучше пригласите специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать устройство в кратчайшие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-метровой стрелы необходима труба диаметром 5-8 см.
  3. Для усиления конструкции понадобятся 2 уголка, размером 30х30х3 мм.

Грузоподъемность такого устройства составит 150 кг. Если канаты усилены, можно поднимать и более тяжелые грузы.

Внимание: сделать электрический кран в домашних условиях достаточно сложно. Это будет дороже и дольше.

При выборе двутавра стоит убедиться, что он свободно входит в трубу. Он будет установлен на скользящих направляющих, в результате чего получится телескопический узел.

Для того, чтобы самодельный кран хорошо функционировал, вам потребуется оснастить его тросами небольшого диаметра. Их лучше приобрести в специализированном магазине. Для сварки опорной конструкции и поворотной рамы необходимо использовать швеллер.

Благодаря ему кран будет хорошо закреплен на поверхности. Для безопасной эксплуатации аппарата рекомендуется сваривать платформу по типу прямоугольника.

Для начала процесса подъема потребуется приобрести электродвигатель и подключить его к лебедке от УАЗ.

Внимание: если вы хотите, чтобы электродвигатель запускался от электричества, пригласите специализированного мастера. Хотя эта процедура не представляет особой сложности, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Pioneer своими руками.

Технические характеристики

Изготовление и сборка строительного крана Pioneer имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С его помощью можно поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства вы можете ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Все зависит от материалов, используемых при сборке.
  • Высота крана составит 4 метра.
  • Платформа может поворачиваться на 360 градусов.

В заключение стоит отметить, что приступая к строительству на приусадебном участке, в целях экономии попробуйте собрать спецтехнику своими руками. Конечно, свободное время вы потратите на такие манипуляции, но зато сможете здорово сэкономить. Даже крупные строительные компании не всегда покупают спецтехнику. Обычно они прибегают к аренде помещений.


современные дома строят все выше и выше бетонные блоки, проще не бывает. А потому, если хорошо подумать, можно построить небольшой кран своими руками. Такая грузоподъемность невелика, около двухсот килограммов, хотя, скорее всего, он может поднять и больший вес, но сильно перегружать его не желательно. Эта конструкция получается полностью разборной, ее составляющие получаются весом примерно в 20-30 килограммов, так что собрать такой кран самостоятельно не составит особой проблемы. Кроме того, подобная конструкция еще и легко транспортируется; кузов китайского пикапа мне вполне подошел.

Напомним, ранее мы уже публиковали статью о самодельном журавлике, кому интересно посмотреть.

Крановое устройство

Грузовая лебедка моей конструкции – червячная на электроприводе на 600 Вт, а лебедка стреловая – с ручным приводом, организованным на том же редукторе. Аутригеры с винтовыми упорами заимствованы у строительных опор. Барабаны для лебедок удалось выточить из роторов от электродвигателей, подобрали по размеру.

На базе передвижной платформы установлены четыре колеса, снятые с конвейера, благодаря которым кран можно без проблем перемещать с одного места на другое, только если снять аутригеры крана. Такая операция по снятию и установке аутригеров занимает около пяти минут. Поэтому кран достаточно мобилен. Но есть не большой недостаток, для перемещения крана необходимо опустить стрелу в ноль, иначе становится невозможным перемещение крана, так как нарушается его равновесие.

Сама стрела имеет длину 5 метров, трубу подобрал О75 мм, а в основании самой стрелы профиль квадратной формы из двух уголков. Также имеется портал для подъема стрелы, а также поворотный узел, сделанный из ступицы от грузового автомобиля. В качестве противовеса была взята станина от недействующей машины вместе с четырьмя траками от гусеничного механизма. Тормоз в лебедке в этом случае не предусмотрен, т.к. он не нужен. Торможения в самом повороте тоже нет, в связи с тем, что скорости очень низкие, а, значит, инерции практически нет.

Минимальная толщина используемого металла в моем кране около 3 мм, в качестве аутригера и основания в целом используется прямоугольная труба, имеющая размеры 85*50 и 85*55 – это своего рода остатки сельскохозяйственной техники. Основание башни выполнено из швеллера 200. В обойму крюка вставлен мощный подшипник, поэтому крюк имеет возможность вращаться независимо от полиспаста, во избежание перехлеста или перекручивания самого троса.

Стопорные винты длиной 400 мм, благодаря чему кран можно устанавливать на очень неровных поверхностях.

Есть один небольшой недостаток, связанный с колесами. Все дело в том, что используемые в данном случае колеса при движении по рыхлому грунту просто зарываются в него, на твердой утрамбованной поверхности – все нормально. Этот кран считается одноразовым, то есть после выполнения необходимых работ его разбирают на металлолом или в укрытие до следующего использования. Именно поэтому данная конструкция имеет незначительную грузоподъемность, не очень выдающуюся прочность.

Срок изготовления такого крана займет около трех дней с учетом подготовки всех необходимых комплектующих. В данном случае редукторы получались из того, что попадалось под руку, редукторы имеют такие передаточные числа 1/30 и 1/35. , выходные параметры на валу 600 Вт, емкость конденсатора 80 мкФ. Все установки, кроме противовесов, весят до 250 кг, стоимость такой конструкции 4000 руб. В основном бывшие в употреблении узлы позаимствованы у другого оборудования, здесь новые только тросы и подшипники.

Такой кран без проблем поднимает полторы сотни килограммов груза, больше, пока не удалось его переместить дома.

Основные узлы крана фото

При строительстве дома из газобетона, бруса, кирпича и т.д. часто возникает необходимость поднять груз. Например, нужно «закинуть» блоки или деревянные балки на второй этаж, поднять мешки с цементом или засыпать армопояс. Делать это вручную, даже с помощью помощников, не так просто – здоровье дороже. Нанимать автокран или манипулятор для небольшого объема работ дорого. Выход – использовать мини-кран, который для удешевления строительства изготавливается своими руками.

  • Как сделать подъемник для укладки газобетона.
  • Какие детали и инструменты нужны для сборки мини-крана.
  • Как удешевить строительство универсального подъемника.

Элеватор для укладки газобетонных блоков

За рубежом при строительстве частных домов часто используют краны и различные тали. Так строительство идет быстрее, а значит и «коробочка» дешевле, т.к. выгоднее использовать мелкую механизацию, чем нанимать рабочих. Наш застройщик рассчитывает на себя и часто строит дом «в одном шлеме». Поэтому остро стоит вопрос, как не перенапрячься физически, кладя стену из газобетонных блоков весом 35-40 кг.

Интересный вариант необычного самодельного “помощника” пользователя FORUMHOUSE с ником Крест . Сначала покажем, что он взял за основу.

Немецкий мини-кран с выдвижной центральной колонной

Особенностью подъемника является оригинальная складная «стрела-стрела», с помощью которой кран, передвигаясь на колесах, может достигать двух противоположных стен.

Крест

Дом строю самостоятельно и для возможности укладки газобетонных блоков соорудил подъемник по вышеуказанной модели. Кран сделали полностью разборным, кроме основания. Максимальную нагрузку на крючок не замерял, но меня он спокойно поднимает (вес 95 кг).

Технические характеристики подъемника:

  • ширина – 2200 мм;
  • высота – 4200 мм;
  • Вылет стрелы – 4200 мм;
  • Грузоподъемность электротельфера – до 800 кг;
  • общий вес крана с балластом около 650 кг;
  • вес подъемника без балласта около 300 кг;
  • максимальная высота подъема кладочного блока 3500 мм.

Рабочая высота подъемных блоков регулируется в двух диапазонах. Первый 1750 мм. Второй – 3,5 м, на который конструкция поднимается, скользя вверх по опорным «ногам» с помощью гидродомкрата, обложенного распорками из блоков ГБ.

Для изготовления подъемника пользователю потребовались:

  • поворотные колеса;
  • трубы профильные для мачты, «ножки» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
  • укосины – 63х3 мм;
  • мощные петли от калитки;
  • Механизм поворота стрелы изготовлен из стали СТ45 и подшипников “205”.

В процессе эксплуатации конструкция была доработана. Например, пользователь проложил кабель лебедки в гофротрубе и удлинил кабель пульта управления.

Крест

В конструкции есть ряд недостатков, которые хотелось бы исправить. Например, думаю сделать беспроводное управление, заменить петли ворот на подшипники. Увеличьте количество «шарниров» в стреле при том же вылете. Вместо временного противовеса – мешки с пескобетоном, залить бетонным балластом.

Важный нюанс : чтобы таль могла передвигаться по строительной площадке или, например, по бетонным плитам перекрытий второго этажа, нужно поддерживать рабочее место в чистоте, т.к. перестановка крана.

Дизайн необычного лифта заинтересовал пользователей портала.

Константин Я. Участник FORUMHOUSE

При таком подъёме, я думаю, как делают в Германии, нужно делать кладку из блоков крупнее стандартных. Длина и высота в 2-3 раза больше обычного ГБ. Грузоподъемность крана достаточна, а скорость укладки значительно возрастет.

По кресту , слышал, что на портале кто-то уже пытался заказать блоки формата 1х0,4х0,6 м у производителя газосиликата. Но оказалось, что заводу это невыгодно, потому что нужно перенастраивать линию под производство ГБ, а ради малого объема (для обычного частного дома) этого делать не будут.

Vegaroma Участник FORUMHOUSE

Мне интересно: стало ли легче работать на площадке при использовании крана? Какие работы с ним можно делать, а какие нельзя?

Крест

При кладке стен из ГБ не нужно устанавливать леса. Подъемник можно собирать и разбирать. Заливал бетонные перемычки на окна по старинке, из ведер, т.к. объем небольшой, и с одним помощником это сделать проще.

Итого: мини-кран получился удачным, и с некоторыми изменениями в его конструкции подъемник можно запустить в мелкосерийное производство.

Лом Мини-Кран

Еще один вариант подъемного механизма из металла, “катающийся под ногами”, сделанный участником портала с ником Петр 1 .

Согласно Петра 1, причина строительства крана в том, что дом становится выше, а блоки и бетон тяжелее. Поэтому, сделав ревизию «ненужных вещей», пользователь сделал полностью разборный кран грузоподъемностью 200 кг.

Петр 1

Думаю, мой кран может поднять больше, но я его не перегружала. Кран разбирается на части массой 30-60 кг и легко перевозится в легковом прицепе. Я ношу стрелу в багажнике. В статике я испытал конструкцию весом 400 кг. Я обычно поднимаю грузы до 150 кг. Этого мне достаточно для моих строительных нужд.

За один раз кран с вылетом стрелы 5 м поднимает 10 блоков весом по 15 кг каждый, или четыре 15-литровых ведра с раствором.

Конструкция крана представляет собой сборную “солянку” из того, что было под рукой. Перечислим основные детали:

  • вертлюг в сборе – ступица от грузового автомобиля;

Ступица от легкового, грузового и сельскохозяйственного оборудования часто используется для изготовления поворотного узла в самодельных смесителях. Главное, рассчитать действующие на него нагрузки и крепеж.

  • стрела изготовлена ​​из трубы диаметром 75 мм;

  • аутригеры и основание – прямоугольная труба сечением 8х5 и 8,5х5,5 см;

  • основание башни – “200-й” швеллер;

  • червячные редукторы для стреловых и грузовых лебедок.

  • электродвигатель трехфазный с реверсом, мощностью 0,9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и, опуская стрелу, его можно перемещать с места на место, перекатывая на колесах по утрамбованному грунту. Регулировка уровня осуществляется с помощью винтовых опор.

Металл, редукторы и ролики куплены в секонд-хенде. Только новый трос и подшипники.

Вес крана без противовеса около 250 кг. Стоимость строительства с учетом закупки расходных материалов – отрезных дисков для УШМ, электродов для сварочного инвертора и красок – 4 тыс. руб.

Петр 1

Кран, + время на точение, + подбор комплектующих и подгонка узлов, сделал за 3 рабочих дня. В дальнейшем, когда работа будет завершена, я его полностью разберу.

Недорого мини-лифт

Практика показывает, что при строительстве частного дома не всегда нужен настоящий кран. Часто разработчику удается обойтись без «малой крови» и сделать небольшую лебедку на базе электротельфера. Купил таль грузоподъемностью 300 кг без блока и 600 кг с блоком.Испытания показали, что устройство может поднимать груз массой 250-270 кг, потом сработала защита двигателя.В строительный сезон пользовался поднять около 40 поддонов строительных блоков, 6-метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Лифт, опять же из экономии, сделан из бывших в употреблении труб, уголка и швеллера.

Это темы, в которых подробно рассказывается, как сделать подъемник из газобетона, и приводятся десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Полезны также статьи: самодельный мини-кран Пионер, особенности ручной дуговой сварки и выбор сварочного инвертора, а также самодельный мини-трактор бокового разворота с гидравлическим приводом.

На видео – как построить дом из газобетона без наемных рабочих.

Для изготовления некоторых частей игрушки вам понадобятся шаблоны, которые вы найдете в конце этой статьи. Сделайте копии этих шаблонов и с помощью аэрозольного клея прикрепите их к заготовкам, вырежьте и отшлифуйте по контурным линиям, а затем просверлите отверстия в указанных местах. Снимите бумажные шаблоны, смочив их уайт-спиритом, и закончите шлифовку деталей. наждачная бумага № 220.

Старт с массивным шасси автокрана


1. Выпилите из ореховой доски заготовку 25х160х575 мм для нижней стойки шасси (А). Отпилил 19полосу шириной мм с каждого края заготовки, отметьте для правильной ориентации позже и отложите в сторону. Вырежьте верхнюю часть шасси B, платформу C, выносные опоры и стойки K (рис. 1 и 3, спецификация). Временно оставьте эти детали в стороне.

2. Установите в пилу шлицевое полотно толщиной 6 мм и установите его вылет на 16 мм. За несколько проходов вырежьте канавки шириной 38 мм поперек нижней стойки шасси А (рис. 2). Затем поднимите диск на высоту 19 мм и сделайте внутри каждой широкой канавки еще пару канавок шириной 6 мм (фото А).

3. Подготовьте полосу 3х6х305 мм для упоров F. Отрежьте упоры необходимой длины (фото Б) и вклейте их в узкие пазы нижней части шасси А (фото С).

4. Сделать зенковку 25х13 мм с отверстием 8 мм на нижней опоре шасси А снизу, а затем по пять осевых отверстий диаметром 9 мм на каждой кромке (рис. 2). Обратите внимание: центры осевых отверстий расположены не посередине толщины нижней части.

5. Возьмите ранее отпиленные планки. С переднего конца каждого из них отпилите брусок ДЛИННОЙ 64 мм. Приклейте эти блоки обратно к нижней части А, совместив передний край. Когда клей высохнет, сделайте на переднем торце надрезы, имитирующие решетку (рис. 2). Затем вырежьте вырезы на передних углах, как показано на фото D.

6. Отметьте и отшлифуйте скос 3 мм на нижней части шасси A (рис. 2). Затем сверлом на 10 мм проделайте спереди и сзади отверстия, имитирующие фары и габаритные огни (рис. 1 и 2), одинаково расположенные с каждого конца.

7. Возьмите выдвижные опоры D, вырезанные ранее. Просверлите отверстия в указанных местах и ​​сделайте в центре пропил ленточной пилой (рис. 3). В глухие отверстия вклейте кусочки 6-миллиметрового дюбеля длиной 10 мм, которые должны выступать над поверхностью не более чем на 3 мм.

8. Вставьте выносные опоры в пазы в нижней части шасси A так, чтобы штифты вошли в узкие пазы. Сверху уложить, не приклеивая, верхнюю часть шасси В и зафиксировать сборку струбцинами. Убедитесь, что выносные опоры двигаются легко и плавно. При необходимости дополнительно отшлифуйте их.

Примечание. Опоры не должны быть вставлены плотно, чтобы не застрять при изменении влажности. Когда вы закончите установку, склейте оба шасси вместе (фото E). Когда клей высохнет, отшлифуйте корпус наждачной бумагой #220.

9. Возьмите выпиленные стойки Е и срежьте 3 мм фаски вокруг верхних концов (рис. 3). Просверлите 10-миллиметровое отверстие в центре и вклейте 57-миллиметровый кусок кленового дюбеля. Отложите стойки в сторону, чтобы они высохли.

Переходим к кабине и моторному отсеку


1. Приклейте блок кабины G и распилите по размерам, указанным в списке материалов. К одному краю приклейте бумажную копию шаблона кабины и вырежьте деталь по контуру. Просверлите отверстия с обеих сторон, где указано. Примечание. Нет необходимости делать сквозное отверстие.

Сделать фаски по всем кромкам кабины, кроме нижних.


2. Приклейте кабину G к нижней части шасси A, выровняв ее по середине ширины (рис. 4). Затем возьмите деку C и приклейте ее к верхней части шасси B (фото F). Когда клей высохнет, переверните узел A-D/F/G и через отверстие в нижней части шасси просверлите сквозное отверстие диаметром 8 мм в верхней части махи и деке (рис. 1).

3 Вырежьте заготовку моторного отсека Н. Напилите и отшлифуйте фаску (рис. 4а), срежьте фаски и сделайте надрезы, имитирующие решетку. Завершите шлифовку детали и приклейте ее к деке C рядом с кабиной G.

4. Для шага I возьмите кленовую заготовку размером 16x54x305 мм. Выпилите в нем шпунты сечением 6×5 мм с зазорами 6 мм (рис. 4б). Отпилите от заготовки две детали длиной 25 мм. Временно прикрепите колеса к шасси с помощью деревянных осей. Приклейте ступеньки к обеим частям шасси А, В вплотную к настилу С, совместив посередине между двумя задними парами колес.

5. Для изготовления опоры стрелы J возьмите заготовку размером 13х102х65 мм (рис. 4в). Вырежьте паз шириной 52 мм с отступом 6 мм с одного из концов. Теперь сделайте продольный разрез, чтобы отделить от заготовки опору стрелы заданных размеров. Приклейте деталь к моторному отсеку H (рис. 4).

Изготовить поворотный стол


1. После выпиливания площадки К (рис. 4г) напилить и отшлифовать закругление по радиусу на заднем торце; просверлить отверстия в указанных местах, вставить в них болты М8*75 с шайбой и зафиксировать эпоксидным клеем.

2. Приложив к заготовкам копии соответствующих шаблонов, выпилите противовес L, верхнюю плиту M и кабину крана N по форме.

3. Приклейте кабину N к переднему углу платформы K (рис. 4). Затем приклейте противовес L к платформе (фото G). Когда клей схватится, приклейте верхнюю пластину М к противовесу, отцентрировав края по краям и заподлицо с вырезом противовеса.

Изготовить цилиндр стрелы


1. Из кленовой заготовки 10x19x305 мм выпилить восемь уплотнительных колец и придать им форму по шаблону. Просверлите отверстие диаметром 5 мм в каждой проушине и отложите эти детали в сторону.

2. Чтобы сделать цилиндр P, возьмите кленовую заготовку 16x19x203 мм. Краткий совет! Имейте под рукой несколько заготовок одинакового размера для проверки настроек фрезерного стола и пильного станка. Установите в фрезерный стол полукруглую фрезу 6 мм так, чтобы она выступала над поверхностью стола на 3 мм. Отрегулируйте направляющую планку, чтобы выровнять фрезу по середине узкого края заготовки, и обрежьте канавки на противоположных краях (фото Н). Распилите заготовку вдоль на две половинки и снова склейте так, чтобы обращенные друг к другу пазы образовали цилиндрический канал (фото I).

3 Когда клей высохнет, скруглите все четыре края заготовки цилиндра (фото J). Отпилите концы заготовки, чтобы окончательная длина цилиндра I* составила 152 мм.

4 Таким же образом, как вы делали люверсы О, изготовьте две детали шарнира Q для концов цилиндра по шаблону. Просверлите отверстие диаметром 5 мм в указанном месте, а также просверлите отверстие диаметром 6 мм в центре торца каждой детали. Подготовьте отрезки дюбеля 6 мм длиной 13 и 152 мм и вклейте их в отверстия на концах деталей (рис. 5).

5. Выпилите основание стрелы R до указанных размеров и отшлифуйте. Подготовьте два отрезка резьбовой шпильки MS ДЛИНОЙ 41 мм, поместите каждую цилиндрическую петлю Q между двумя проушинами O и закрепите резьбовой шпилькой, добавив пару колпачковых гаек (рис. 5). Приклейте короткий узел дюбеля O/Q к основанию стрелы.

6. В соответствии с шаблоном вырежьте боковины S по форме и просверлите отверстия в указанных местах. Приклейте бортики к краям основы R и проверьте прямоугольность (рис. 7).

7. Когда клей высохнет, приклейте собранное основание O/Q/R/S к поворотному столу K, поместив противовес L в вырез.

Для крана требуется стрела


1. Вырежьте боковые T, V, X и верхние/нижние U, W, Y планки секций стрелы. В боковых планках нижней и средней секций просверлите отверстия диаметром 25 и 19 мм и скосите их края (рис. 6), а в боковых планках верхней секции просверлите отверстия диаметром 10 мм. Сделайте зенковку 10х3 мм внутри только одной боковой планки для нижней секции и одной для средней секции (рис. 6). Затем просверлите отверстие диаметром 5 мм в центре зенковки. Вклейте гайку М5 в каждое отверстие с помощью эпоксидного клея. Краткий совет! Кончиком зубочистки или тонким гвоздем аккуратно нанесите эпоксидную смолу по периметру зебока и следите, чтобы она не попала на резьбу гайки и центральное отверстие.

2. Вырежьте торцевую заглушку Z, оставив оба конца прямоугольными, и такую ​​же прокладку. Соберите нижнюю часть стрелы (фото K, L). Вырежьте прокладки, чтобы собрать среднюю и верхнюю секции, но не приклеивайте их. Просверлите отверстие диаметром 6 мм в нижней части T/U/Z (рис. 6).

3. После полного высыхания проверьте сборку стрелы, вставив секцию X/Y в V/W, а V/W в T/U/Z. Каждый из них должен легко выдвигаться, не застревая. При необходимости дополнительно отшлифуйте или напилите поверхности, а затем завершите шлифование секций стрелы.

4. Возьмите шарнир цилиндра с шахтным дюбелем и приклейте его к нижнему срезу стрелки Т/У/З (фото М). ленточной пилой закруглите нижний конец нижней секции и верхний конец верхней секции X/Y (рис. 6). С помощью пилы сделайте надрез глубиной 6 мм посередине верхнего конца верхней секции для шнура (рис. 7). Приклейте четыре оставшиеся проушины O на место, совместив их с серединой ширины каждой секции стрелы.

5. Вставить закрытый нижний конец нижней секции O/T/U/Z между сторонами основания S и вставить длинный штифт в канал цилиндра P. Зафиксировать нижнюю секцию болтом М6*75 и самоконтрящаяся гайка (рис. 7).

6. От деревянного дюбеля 16 мм отпилите три отрезка длиной 10 мм. Просверлите в одном из них отверстие диаметром 6 мм и глубиной 5 мм, вклейте дюбель длиной 86 мм и отложите для последующей сборки ворот подъемного механизма. Из двух оставшихся отрезков сделайте маховички, просверлив в центре каждого отверстие диаметром 5 мм глубиной 6 мм и приклеив эпоксидным клеем отрезок резьбовой шпильки М5 длиной 16 мм (рис. 7а). Когда клей затвердеет, вкрутите эти шпильки в гайки, прикрепленные к нижней и средней секциям стрелы. 11После окончательной сборки эти маховики можно использовать для фиксации средней и верхней секций стрелы O/V/W, O/X/Y в положении.

Сборка подъемного механизма


1. Вырежьте кривошип АА по шаблону и отшлифуйте его. Просверлите глухие отверстия на противоположных сторонах детали. В одно из отверстий вклейте дюбель длиной 35 мм (рис. 7).

2. Чтобы собрать подъемный механизм, возьмите маховик ворот, сделанный в шаге 6 предыдущего раздела, и вставьте его в отверстие в боковой панели S (рис. 7). Поместите пружину 10 мм, деревянную катушку 30×22 мм и вторую пружину перед тем, как продеть дюбель через отверстие на противоположной стороне. Приклейте рукоятку АА к концу дюбеля.

Краткий совет! Если катушка вращается вокруг дюбеля, закрепите ее небольшим винтом или шпилькой.

3. С помощью аэрозольного клея прикрепите копию шаблона блока к заготовке из ореха толщиной 13 мм, вырежьте по контуру и просверлите отверстия в центре каждого конца, как указано на шаблоне. Вверните винт с кольцом в верхнее отверстие (рис. 7). Взяв отделочный гвоздь, сточим наждачным камнем острый кончик, загнем ноготь в виде крючка. Приклейте его эпоксидным клеем к нижнему отверстию блока ВВ.

4. Удалите все крепления, кроме приклеенных эпоксидной смолой, разделите секции стрелы, отшлифуйте все участки, которые в этом нуждаются, и нанесите финишное покрытие на все деревянные детали, включая колеса. (Мы три раза наносили полуматовый нитролак из аэрозольного баллончика.)

Примечание. Заклейте концы деревянных осей малярным скотчем, чтобы поверхности оставались чистыми для склеивания.

После каждого применения выдвиньте и втяните штифт, который действует как поршень в цилиндре, и скользящие опоры D несколько раз, чтобы детали не прилипали.

5. Соберите смеситель, добавив по капле синего герметика на каждую накидную гайку, чтобы зафиксировать резьбовые соединения. Зафиксируйте шпонки стоек Е в отверстиях выдвижных опор D резьбовыми шпильками с накидными гайками (рис. 3). После добавления пластиковой шайбы между поворотным столом K и декой C закрепите узел поворотного стола с помощью самоконтрящейся гайки и шайбы (рис. 4). Затяните гайку так, чтобы платформа не качалась, а могла свободно вращаться.

6. Привяжите конец 10-футового шнура к катушке и проденьте свободный конец через все проушины O и прорежьте верхний конец 0/X/Y верхней секции стрелы.

Привяжите шнур к верхнему кольцу блока ВВ и намотайте его на катушку. Вверните винт с кольцом в нижний вырез решетки на нижней части шасси А и зацепите за него крюк, когда кран не поднимает грузы. Поместите колесо и шайбу на каждую ось, затем нанесите каплю клея и вставьте оси в отверстия в нижней части шасси.

7. Когда клей высохнет, наденьте каску, закрепите опоры выносных опор и выдвиньте стрелу. Впереди сложная работа с большими нагрузками.

ЮНИК СПАЙДЕРКРАН Официальный сайт | Мини-краны для ограниченного пространства

Перейти к содержимому

Официальный сайт UNIC SPYDERCRANEjdenman2022-08-31T15:56:52+00:00

Мини-кран марки UNIC SPYDERCRANE разработан и изготовлен для работы в закрытых помещениях с ограниченным доступом как внутри, так и снаружи помещений. Он установлен на двухгусеничном шасси с опорами типа «паук» для аутригеров. Мини-краны UNIC SPYDERCRANE произвели революцию во многих отраслях промышленности, предлагая гибкий и универсальный кран, который, хотя и достаточно прочен, чтобы поднимать до 6,6 тонн, может использоваться там, где обычное подъемное оборудование или кран-манипулятор недоступны из-за его размера.

Spydercrane Mini Cranes

Pick & Carry

модели серии PC:
PC094

Высота кончика 22 футов
емкость до 1900 фунтов
31 в широком

Hybred для подъемных и транспортных материалов

View All Series.

Серия 090

Модели серии 090:
URW094

Высота наконечника 22
Грузоподъемность до 1990 фунтов
23 дюйма в ширину в режиме движения

Идеально подходит для очень ограниченного пространства

View All Series Models

200 Series

200 моделей серии:
URW095, URW205, URW295

300 Series

300 модели серии:
URW306, URW376

300 модели:
, URW306. – 6 680 фунтов
шириной 52 дюйма в режиме путешествий

Получите более высокий или более тяжелый

Просмотр всех серий моделей

500 Series

500 модели серии:
URW506, URW547

Tiep 54 – 68 FT

. 0009 емкость от 5800 – 8 920 фунтов
шириной 54 дюйма в режиме путешествий

для серьезного подъема

Просмотр всех моделей серии

700 серии

700 модели:

Spydercrane Mini Cranes

9



. Модели серии PC:
PC094

Серия 090

Модели серии 090:
URW094

Высота наконечника 22 фута
Грузоподъемность до 1990 фунтов0003

View All Series Models

200 Series

200 моделей серии:
URW095, URW205, URW295

300 Series

300 модели серии:
URW306, URW376

300 модели:
, URW306. – 6 680 фунтов
шириной 52 дюйма в режиме путешествий

Получите более высокий или более тяжелый

Просмотр всех серий моделей

500 Series

500 модели серии:
URW506, URW547

Tiep 54 – 68 FT

. 0009 Capacity from 5,800 – 8,920 lbs
54in Wide in Travel Mode

For Serious Lifting

View All Series Models

700 Series

700 Series Models:
URW706

ABOUT US

Service and Commitment are это только две вещи, которыми мы гордимся при аренде и продаже мини-кранов Spydercrane. Узнайте о Smiley Lifting Solutions — эксклюзивном североамериканском дистрибьюторе и компании-производителе подъемного оборудования SPYDERCRANE.

О НАС

Мини-краны SPYDERCRANE

Независимо от того, как вы это пишете, «Spider Crane», «Spyder Crane», «Spidercrane», или правильный «SPYDERCRANE», этот мини-кран может получить работа в стесненных условиях. Ознакомьтесь с нашими моделями UNIC SPYDERCRANE.

МОДЕЛИ SPYDERCRANE

Аренда или покупка

Мини-краны UNIC SPYDERCRANE теперь доступны в США и Канаде. Позвоните нам сегодня, чтобы работать с нашими заводскими магазинами SPYDERCRANE или нашей сетью реселлеров SPYDERCRANE.

НАЙТИ МИНИ-КРАН SPYDERCRANE

О НАС

Сервис и обязательность — это только две вещи, которыми мы гордимся при аренде и продаже мини-кранов Spydercrane. Узнайте о Smiley Lifting Solutions — эксклюзивном североамериканском дистрибьюторе и компании-производителе подъемного оборудования SPYDERCRANE.

О НАС

Мини-краулеры SPYDERCRANE

Независимо от того, как вы это пишете, «Кран-паук», «Кран-паук», «Кран-паук», или соответствующий «SPYDERCRANE», , этот мини-кран может выполнять работу в ограниченном пространстве. Ознакомьтесь с нашими моделями UNIC SPYDERCRANE.

МОДЕЛИ SPYDERCRANE

Аренда или покупка

Аренда UNIC SPYDERCRANE теперь доступна в США и Канаде. Позвоните нам сегодня, чтобы работать с нашими заводскими магазинами SPYDERCRANE или нашей сетью реселлеров SPYDERCRANE.

НАЙТИ SPYDERCRANE

Ищете мини-кран UNIC SPYDERCRANE рядом с вами?


Местная аренда доступна в большинстве районов.

Найдите SPYDERCRANE

Запросите предложение

SPYDERCRANE Аренда и продажа

Команда SPYDERCRANE взяла на себя обязательство расширять свою деятельность, чтобы обеспечить заводское региональное покрытие. Стремясь предоставить вам нашу лучшую в отрасли поддержку и обслуживание на местном уровне, SPYDERCRANE уже начала расширяться по всей Северной Америке. Через фабричные магазины и сеть реселлеров местная аренда, продажа, запчасти и обслуживание SPYDERCRANE доступны всего по одному звонку.

SPYDERCRANE предлагает большую североамериканскую сеть SPYDERCRANE по аренде, продажам, обучению и сервисной поддержке. Ознакомьтесь с нашей картой, чтобы найти SPYDERCRANE рядом с вами, или свяжитесь с нами, чтобы напрямую поговорить с кем-нибудь о наших возможностях аренды, продаж и логистики.

«Этот проект был бы чрезвычайно дорогостоящим, если бы не СПАЙДЕРКРАН».

Джефф Гензель – Каменное строительство

Ссылка для загрузки страницы

Перейти к началу

Как стать крановщиком

Если вы ищете сложную карьеру, хорошо оплачиваемую и не требующую многих лет углубленного изучения и гор долгов по студенческим кредитам, тогда карьера в строительной отрасли в качестве крановщик может быть именно то, что вы ищете.

Станьте крановщиком, окончив среднюю школу, пройдя курсы профессионального училища, пройдя общее обучение операторов и получив опыт ученичества. В зависимости от объема обучения и желаемого уровня сертификации вы можете начать свою карьеру всего за четыре месяца и получить профессиональную сертификацию высокого уровня через два-пять лет.

Как бы далеко вы ни хотели зайти в своем обучении, путь к тому, чтобы стать крановщиком, довольно прост. Он начинается с получения аттестата об окончании средней школы или GED. С этого момента вы будете записываться на курсы профессионального училища и проходить общее обучение операторов. Как только это будет сделано, вы начнете свое ученичество и официально приступите к своей новой захватывающей карьере.

Сколько времени нужно, чтобы стать крановщиком?

Для того, чтобы стать крановщиком, нет установленных сроков. Многое зависит от того, как далеко вы хотите зайти в этой области. Если вы хотите начать свою новую карьеру, вы можете пройти базовые программы обучения и сертификации операторов крана всего за четыре-восемь месяцев.

Эти программы ускоренного обучения также могут быть хорошим вариантом, если вы не обязательно планируете сделать эту карьеру на всю жизнь. Если вы не хотите тратить много времени или усилий на получение этих сертификатов более высокого уровня, эти базовые учебные курсы — все, что вам нужно для начала.

С другой стороны, если вы видите, что зарабатываете на жизнь крановщиком, у вас есть много возможностей для продвижения по карьерной лестнице. Например, вы можете получить профессиональные сертификаты в среднем за два-пять лет. И, что неудивительно, это может означать более высокие зарплаты, больше возможностей и большую стабильность работы.

Описание работы

Возможно, вас удивит все, что входит в работу крановщика. Но то, к чему все это сводится, довольно простое: перемещение тяжелой техники и других материалов с помощью крана, специально предназначенного для этой цели.

Существует множество различных типов кранов и различных типов операторов оборудования, таких как операторы мобильных кранов и операторов башенных кранов, и каждый тип требует специальной подготовки. Но независимо от типа крана, которым вы управляете, вы будете работать со сложной системой колес, педалей и рычагов для безопасного перемещения этих тяжелых материалов.

Но вы будете делать больше, чем управлять самим оборудованием. Вы также будете нести ответственность за обеспечение безопасной эксплуатации машины и контроль за техническим обслуживанием оборудования, включая ведение журналов безопасности и технического обслуживания.

В качестве крановщика вы можете работать над несколькими строительными проектами, от портов до складов, от коммерческих до жилых строительных площадок. Однако общим знаменателем является то, что вы, вероятно, будете проводить большую часть, если не весь свой рабочий день в своем кране.

Требования к навыкам

Работа крановщика требует более широкого круга навыков, чем вы думаете. Вам не только нужно будет очень комфортно работать с тяжелым оборудованием и рядом с ним, но вам также понадобятся сильные устные и письменные коммуникативные навыки, хорошее восприятие глубины и высокая ориентация на детали.

Причина проста: работа может быть опасной, если не соблюдать меры безопасности. Это означает уделять пристальное внимание безопасности на рабочем месте, эффективному техническому обслуживанию и эксплуатации оборудования, а также четкому информированию и обеспечению соблюдения стандартов и требований безопасности с вашей командой на месте.

Когда вы думаете о навыках, которые вам понадобятся, чтобы стать хорошим крановщиком, вы также должны подумать о своей рабочей среде. Большую часть времени вы будете в своем кране одни. Ваши рабочие условия, вероятно, будут очень шумными, и вам потребуется внимание и навыки для безопасного и эффективного управления этим большим, мощным и сложным механизмом.

Это непросто, но для правильного человека с соответствующей подготовкой это может стать прибыльной и полезной карьерой.

Средняя заработная плата

Работа крановщика требует навыков, но это важная и сложная профессия, которая предлагает стабильную работу, множество возможностей для карьерного роста и высокую зарплату. На самом деле, по данным Бюро статистики труда, средняя заработная плата крановщика по стране составляет около 64 000 долларов.

А если вы работаете в высокооплачиваемой отрасли, такой как производство электроэнергии, средняя годовая заработная плата возрастает до более чем 80 000 долларов.

Как стать крановщиком

Есть много разных способов стать крановщиком, в зависимости от того, как далеко вы хотите продвинуться в отрасли. Это может варьироваться от прохождения базовых курсов обучения операторов кранов и начала ученичества до более продвинутого обучения и сертификации, которые дадут вам навыки работы с самым сложным и специализированным оборудованием, таким как тележки со стрелой и мобильные краны.

Независимо от вашей цели или назначения, все начинается с образования.

1. Получите аттестат о среднем образовании или GED

Чтобы стать крановщиком, вам потребуется диплом о среднем образовании или GED. Ваше первое знакомство с рабочим местом и первые попытки эксплуатации оборудования сразу же покажут вам, почему. Краны — современные, дорогие и мощные машины. Вам потребуются основы математики, чтения, естественных наук и технологий, чтобы безопасно эксплуатировать оборудование, а также эффективно контролировать и документировать его техническое обслуживание.

2. Пройдите курсы профессионального училища

После того, как вы получили аттестат об окончании средней школы или GED, следующим шагом будет поступление в торгово-промышленное училище. Профессиональные школы — отличная альтернатива традиционным — и гораздо более дорогим — четырехлетним колледжам и университетам.

Профессиональные школы предоставят вам обучение, необходимое для развития узкоспециализированных навыков, необходимых для работы в торговле, от строительства и электрики до сантехники и, да, управления краном. Лучше всего то, что профессионально-технические училища призваны помочь вам найти работу в выбранной вами области после прохождения необходимого обучения, в том числе помочь вам закрепиться в процессе ученичества, когда вы делаете первые шаги в своей новой жизни в качестве крановщика.

3. Пройдите курс общего обучения оператора

В дополнение к базовым навыкам, которые вы приобретете на курсах профессионального училища, вам также потребуется общий курс обучения оператора, на котором вы научитесь умело и безопасно обращаться с этими сложными машинами. Во время этого профессионального обучения вы также узнаете особенности обслуживания оборудования и важные протоколы безопасности, которых вы должны придерживаться не только при работе с оборудованием, но и на рабочем месте.

4. Зарегистрируйтесь в программе ученичества

Приступая к новой карьере, вы можете задаться вопросом, зачем вам нужно регистрироваться в программе ученичества. На самом деле, быть учеником имеет много преимуществ. Во-первых, вы будете учиться на практике, и в процессе вас будет наставлять опытный крановщик.

Изучение книг и работа в классе, безусловно, необходимы для обучения. Но они дают вам только основы. Когда вы оказываетесь на месте и попадаете в реальный мир, вы действительно можете увидеть, почувствовать и испытать, что значит быть крановщиком.

Будучи учеником, вы автоматически свяжетесь с наставником, который будет сопровождать вас на протяжении всего пути и облегчит переход от учебы к месту работы. Не только это, вы также будете строить связи, которые могут открыть важные возможности трудоустройства, когда ваше обучение и ученичество будут завершены.

5. Получите сертификат оператора крана и любые необходимые местные лицензии

Один из самых захватывающих аспектов работы крановщика заключается в том, что у вас есть множество вариантов. Если вы хотите построить карьеру крановщика, вы можете получить ряд различных сертификатов, которые помогут вам повысить вашу конкурентоспособность, не говоря уже о ваших ставках заработной платы.

Наиболее ценными являются сертификаты Американского института сертификации кранов (CIC) и Национальной комиссии по сертификации крановщиков (NCCCO), также известные как Сертификация крановщиков (CCO). Эти программы сертификации дают вам право работать с целым рядом узкоспециализированного оборудования, включая гусеничные и автокраны с решетчатой ​​стрелой, а также краны с телескопической стрелой как с фиксированной, так и с поворотной кабиной.

Обычно вам нужно сдать как письменные экзамены, так и практические экзамены, требующие демонстрации вашей способности управлять типом крана, по которому вы хотите получить сертификат. Процесс получения диплома оператора крана может показаться сложным, но каждый практический экзамен пропуск и сертификация, которые вы заработаете, могут открыть новые захватывающие возможности в отрасли.

6. Обновите свое резюме

Если вы претендуете на должность машиниста крана, вам может показаться, что все, что вам нужно, это связи, которые вы установили в профессиональном училище или во время ученичества. Однако это не совсем так. Вам, вероятно, все еще нужно будет отправить резюме при приеме на работу, а это означает, что вам нужно потратить время, прежде чем вы начнете поиск работы, чтобы создать хорошее резюме.

По крайней мере, ваше резюме должно демонстрировать навыки, которые делают вас уникальной квалификацией для выполнения работы. Это означает, что нужно сосредоточиться на конкретном обучении, которое вы получили, на любом опыте, который у вас может быть, включая ученичество, и на любых сертификатах, которые у вас есть или находятся в процессе получения. Наряду с этим вы захотите продемонстрировать особые навыки и особые достижения, которые будут полезны в работе вашего оператора.

Большинство профессиональных школ и программ ученичества предлагают услуги по трудоустройству. Специалисты по карьерным услугам вашей программы не только помогут вам найти многообещающие вакансии, но также помогут вам убедиться, что ваше резюме соответствует требованиям для работы крановщика, которую вы хотите.

7. Подать заявку на вакансию крановщика

Помимо использования сетевых возможностей, предоставляемых вашей профессиональной школой и ученичеством, вы также можете найти многообещающие перспективы работы в Интернете. Например, вы можете разместить свое резюме и искать вакансии на таких сайтах, как LinkedIn, ZipRecruiter, SimplyHired и Indeed. Вы даже можете создавать фильтры поиска работы и устанавливать оповещения для своего телефона или электронной почты, чтобы всегда знать, когда на этих сайтах публикуется соответствующее объявление о вакансии.

Спрос на крановщиков

Одним из лучших преимуществ работы крановщиком является то, что вам не придется слишком беспокоиться о рынке труда. Фактически, ожидается, что отрасль вырастет на 8,5% в период с 2016 по 2026 год. Таким образом, ваши перспективы выглядят весьма многообещающе, если вы думаете о том, чтобы войти в эту захватывающую область, и это особенно верно, если вы решите пойти на эти расширенные сертификаты и специальные навыки. учебные курсы, предлагаемые такими группами, как CIC и NCCCO.

Рабочая среда

Как вы, наверное, уже заметили, крановщик подходит не всем. Скорее всего, вы проведете большую часть рабочего дня в одиночестве в кабине крана. Окружающая среда шумная и может быть хаотичной. И, конечно же, существуют опасности, когда рабочие места заполнены таким большим, мощным и тяжелым оборудованием, поэтому вам всегда нужно быть бдительным в отношении безопасности.

Но если вы не возражаете против работы в основном в одиночку и большую часть рабочего дня сидите внутри своего оборудования, и если вас не отвлекает и не раздражает много шума, рабочая среда может вам подойти.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
