Особенности монтажа строительных лесов при помощи винтового домкрата
27.06.2018 в 12:00
2 мин
378
Строительный домкрат винтовой (другое название – стойка домкратная или винтовая опора) используется для монтажа всех типов лесов и некоторых опалубочных систем, способен выдерживать нагрузку до 4ООО кг. Можно ли обойтись без домкратов при устройстве пространственных фасадных конструкций? Как показывает практика, практически нет. Именно винтовые домкраты способны обеспечить устойчивость и стабильную горизонтальную плоскость рабочего места на строительных лесах, как хомутовых, рамных, так и модульных, или приставных.
Домкраты применяются и для фиксации положения передвижного оборудования в зонах с перепадом высоты основания, например, для мобильных вышек-тур.
При осуществлении монтажных операций конструкций лесов, помимо домкратов, задействовано значительное количество элементов. Как правило, необходимый набор составляющих для сборки входят в поставку с учетом заданных параметров заказа.
Чтобы выдержать продолжительную нагрузку леса должны быть установлены на абсолютно ровной поверхности, осуществляют утрамбовку почвы, устанавливают специальные подкладки из дерева или металлические башмаки. Опоры или винтовые домкраты позволяют избежать риска проседания вертикальных стоек или потери горизонтального уровня опорной рабочей поверхности. Конструкция строительных лесов тогда безопасна, когда соблюдена четкая геометрия каркаса – шаг стоек, должен соответствовать двум метрам, жесткость и устойчивость обеспечивают диагональные ригельные связи, крепление от стены, с наружной стороны, должно иметь двойное замковое соединение. В процессе эксплуатации леса строительные требуют регулировки каркасной системы, это можно осуществить посредством винтовых домкратов. Диапазон выравнивания за счет домкратов составляет 5-40 см (резьба 35 mm, гайки под элементы труб 42, 48 mm). Каждый винтовой домкрат, в заводских условиях, обрабатывается защитным покрытием, этот процесс называется оцинковкой изделий, что делает продукцию устойчивой к коррозии и продлевает срок ее службы.
Домкрат строительный для опалубки
14.11.2018
В современном строительстве, в частности при возведении монолитных конструкций, используется множество различных приспособлений, облегчающих работу и способствующих повышению общего качества отливки, а стало быть, и объекта в целом. В числе конструкционных элементов опалубки, используемой в монолитном строительстве, можно отметить опорные стойки или домкраты, роль которых сложно переоценить.
Использование стоек-домкратов для монолитной опалубки
Предназначение домкрата строительного для опалубки
Применение домкрата в монолитном строительстве обусловлено воздействием на конструкцию разнонаправленной нагрузки. Данный элемент используется практически во всех опалубочных комплексах, используемых для заливки вертикальных, горизонтальных и объемных конструкций.
Основной функцией домкрата является обеспечение устойчивости конструкции. Также с его помощь осуществляется юстировка, фиксация и отделение опалубочного стола при заливке перекрытий.
Именно в горизонтальных системах функционал домкратов раскрывается наиболее полно.
Домкрат строительный для опалубки перекрытий
Конструкционные особенности стойки-домкрата
Стойка-домкрат, используемая при монтаже опалубки перекрытия, состоит из таких частей как: опоры (нижняя и верхняя), гайка, фиксатор и унивилка. Нижняя часть стойки неподвижная, она заканчивается опорой, имеющей площадь поверхности, достаточную для устойчивой фиксации. Верхняя часть – выдвижная, также оборудована опорой, взаимодействующей с элементами опалубочного стола, такими как двутавровая балка.
- Верхний домкрат для опалубки
- Нижний домкрат для опалубки
Выдвижная часть стойки является основным элементом, с помощью которого осуществляется регулировка всей конструкции по высоте. Внутренняя труба оснащена технологическими отверстиями, в которые вставляется фиксатор. Благодаря конструкции данного узла осуществляется регулировка высоты.
Максимально допустимая нагрузка на стойку-домкрат зависит от её диаметра, высоты и способа крепления.
Максимально допустимая нагрузка на стойку-домкрат зависит от её диаметра, высоты и способа крепления.Основные технические характеристики стоек-домкратов
| Наименование | Высота | Диаметр наружной опоры | Диаметр внутренней опоры | Нагрузка, минимальный вылет | Нагрузка, максимальный вылет |
| СД 3.1 | 1,7 м – 3,1 м | 60 мм | 48 мм (51 мм) | 4719 – 6991 кг | 1435 – 2593 кг |
| СД 3.7 | 2,0 м – 3,7 м | 60 мм | 48 мм (51 мм) | 3805 – 6670 кг | 1027 – 3580 кг |
| СД 4.2 | 2,5 м – 4,2 м | 60 мм | 48 мм (51 мм) | 2593 – 6132 кг | 860 – 3057 кг |
СД 4. 5 | 2,8 м – 4,5 м | 60 мм | 48 мм (51 мм) | 2079 – 5706 кг | 673 – 2593 кг |
Максимальная высота стойки (при полном выдвижении внутренней трубы) равна 5 метрам. Для заливки перекрытий, расположенных на максимальной высоте, стойка усиливается треногой, которая также позволяет провести качественно центровку конструкции. В целом, монтаж домкрата для опалубки не считается процессом очень сложным, достаточно подготовить площадку, установить треногу, выровнять её опоры и скрепить со стойкой при помощи фиксационного механизма, после чего происходит подгонка высоты.
Стандарты и характеристики элементов домкрата
Характеристики трубчатых элементов стойки прописаны в ГОСТ 3262-75. Максимальная рабочая нагрузка соответствующего стандартам элемента не менее 4,95 т. Трубы изготавливаются в заводских условиях деформационным способом, что позволяет обеспечить наибольшую прочность и устойчивость к нагрузкам.
Элементы домкрата строительного для опалубки
Тренога – элемент, обеспечивающий повышение характеристик сопротивления разнонаправленным нагрузкам (вертикальным, горизонтальным).
Обеспечение устойчивости конструкции обусловлено наличием трех опорных точек, а также жесткой фиксацией на зажим между стойкой и треногой.
Унивилка выпускается в различном исполнении и служит для размещения несущих элементов палубы. Универсальная вилка имеет габариты 3,25*2,14*1,34, устанавливается она на верхнюю часть домкрата и фиксируется винтовым механизмом.
Аренда мелкощитовой опалубки
Контрфорсная опалубка
Аренда опалубки Cup Lock
Есть вопросы?
Мы обязательно ответим.
Регулируемый винтовой домкрат 4×4, стойка домкрата, опорный домкрат
- Дом
- Винтовой домкрат 4×4
Винтовой домкрат Ellis 4×4 — универсальный продукт, который позволит вам создать регулируемую опору любой длины из собственного бруса 4×4.
Используйте в качестве структурной поддержки в жилых, коммерческих, траншейных и аварийно-спасательных приложениях.
Наличие: В наличии
Пункт #
Собственная емкость
Тип финиша
Вес
Цена
SJ-4
15 000 фунтов
Порошок.
Оцинкованное покрытие
12 фунтов
132,20 $
Поделиться:
Обзор продукта
Винтовой домкрат Ellis 4×4 изготовлен из высококачественной стали и достаточно прочен, чтобы прослужить много лет. Все продукты Ellis прошли испытания под нагрузкой, чтобы можно было определить БЕЗОПАСНЫЕ грузоподъемности. Будьте уверены, зная, что все грузоподъемности, представленные на сайте Ellis Manufacturing Co., включают коэффициент безопасности от 2,5 до 1 (или лучше)!
Демонстрационное видео
youtube.com/embed/XHeFcf6to4o?rel=0&showinfo=0″ allowfullscreen=”” frameborder=”0″ wmode=”transparent”/> Винтовой домкрат Эллиса 4×4 Технические характеристики:
- 15 000 фунтов. Безопасная грузоподъемность!
- Для вертикальной/горизонтальной поддержки в жилых, коммерческих, траншейных укреплениях и спасательных работах.
- Оцинкованная или с порошковым покрытием.
- Используйте свой собственный стандарт с обработанными пиломатериалами 4×4 (квадрат 3,5 дюйма), вырежьте квадрат любой длины.
- Минимальная общая высота 14,25 дюйма (привинченная).
- Полная регулировка 6 дюймов с диаметром 1,25 дюйма. винт с трапецеидальной резьбой.
- Поверните U-образную ручку, чтобы отрегулировать высоту винтового домкрата. Поднимите до 1800 фунтов вручную или 4000 фунтов. с куском пиломатериала размером 2 x 4 x 6 футов, помещенным между винтом и ручкой для дополнительного рычага. Винт
- смазан консистентной смазкой для облегчения настройки и предотвращения ржавчины.
- Опорная плита не поворачивается с помощью винта и диаметром 4 5/16 дюйма. предусмотрены отверстия для крепления к прочному основанию. Всегда прикрепляйте к прочному основанию.
- Требуется правильное крепление Предотвратить боковое смещение.
- оснащен предохранительным замком . Затяните предохранитель с помощью шестигранного ключа после окончательной регулировки, чтобы предотвратить случайную регулировку высоты стойки домкрата. (используйте шестигранный ключ на 6 мм)
- 4×4 Головки доступны для крепления вертикального 4×4 к горизонтальной балке: Сращиватель прогонов, держатели балок, поворотные, Т-образные, U-образные.
Максимальная безопасная рабочая нагрузка
| Общая высота берега, включая SJ-4 | Максимальная безопасная грузоподъемность |
| 4′ | 15 000 фунтов. |
| 6′ | 12 000 фунтов. |
| 8′ | 7 200 фунтов. |
| 10′ | 5000 фунтов. |
| 12′ | 3000 фунтов |
| 14′ | 2600 фунтов. |
| 15′ | 0 фунтов. |
Грузоподъемность основана на результатах испытаний на фактическую нагрузку Пихта Дугласа #1, обработанная пиломатериалом 4×4 (квадрат 3,5″). Грузоподъемность включает стандартный коэффициент безопасности 2,5/1. Пиломатериал должен быть обрезан под прямым углом с обоих концов. Не превышайте рекомендуемые допустимые значения безопасная грузоподъемность указана в таблице выше. Не выдвигайте винт за пределы указанного диапазона регулировки.
*Внимание, трапецеидальный винт домкрата 4×4 ОЦИНКОВАННЫЙ Винтовой домкрат полностью отделится от трапецеидальной гайки, если его выкрутить слишком сильно. Не выдвигайте трапецеидальный винт больше, чем максимальное значение регулировки 6 дюймов.
Чертежи изделия
SJ-4
Сверхбыстрая доставка
Международная доставка
Персонал службы технической поддержки
Возврат и обмен

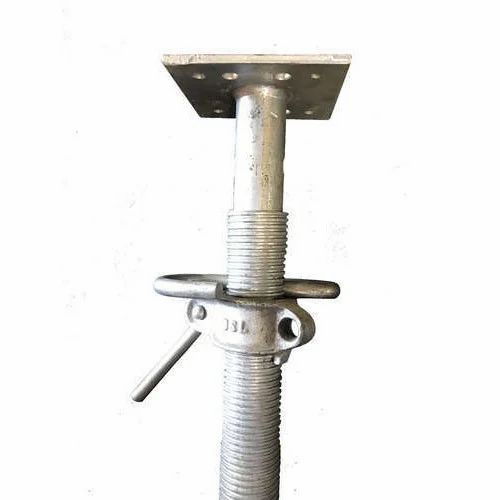

Регулируемые стальные подъемные стойки для тяжелых условий эксплуатации
Стальные подъемные стойки для тяжелых условий эксплуатации Ellis предназначены для временного или постоянного крепления.
Используйте Ellis Heavy Duty Shore для поддержки до 56 000 фунтов. Чтобы измерить высоту крепления, выберите соответствующий стальной упор Ellis Heavy Duty, установите упор на место, используйте 1-дюймовые стальные регулировочные стержни для регулировки высоты (НЕ ВКЛЮЧЕНЫ). стороны гайки), чтобы зафиксировать гайку, чтобы установить опору для постоянной поддержки. Эти опоры также известны как домкраты.
Демонстрационное видео
Технические характеристики
Верхняя пластина – 8″x8″x1/2″, 4 – отверстия диаметром 9/16″, расположенные на расстоянии 1″ OC от краев. Размеры по запросу.
Винт Acme – Диаметр 2,875 дюйма, прибл. 4 нити Acme на дюйм, оцинкованные, длина варьируется.
Регулировочная гайка — Кованая и оцинкованная для долговечности, ширина 6 дюймов.
Диаметр 4 — 1,063 дюйма. Отверстия в качестве точек рычага для регулировки с помощью поворотного стержня диаметром 1 дюйм (арт. № BJTB-12, BJTB-24, BJTB-36, BJTB-60).
Упорные подшипники и предохранительный замок — Эта запатентованная конструкция, используемая в стальных опорах для легких и тяжелых условий эксплуатации, значительно снижает трение, возникающее при регулировке гайки, когда опора находится под нагрузкой, и значительно повышает ее способность к подъему. В отличие от стандартного стального упора, упорные упоры выполнены как единое целое, чтобы повысить сопротивление подъему, и не разъединяются. Мы также добавили стопорный винт Safety Lock сбоку от гайки. При затяжке регулировочная гайка фиксируется на месте для постоянной или долгосрочной фиксации.
3-дюймовая труба толщиной 40 — 3,5-дюймовый наружный диаметр, 3,068-дюймовый внутренний диаметр, длина варьируется. ОС с краев. (Пользовательская база доступна по запросу)
*Грузоподъемность включает коэффициент запаса прочности от 2,5 до 1.
