Как сделать простые длинномерные струбцины из профиля своими руками

Для сборки и сплачивания досок пола, дверных полотен, длинных настенных полок и т. д. необходимо заготовки сжать по всей длине и с одинаковым усилием. Приобретение чего-то подобного в магазине обойдется в кругленькую сумму. При желании и некоторых навыках слесарного дела такие струбцины может сделать любой взрослый человек.

Понадобится

Материалы:

• шпильки резьбовые короткие;
• гайки соединительные и обычные;
• болты с полукруглой головкой и квадратным подголовком;
• болты длинные с шестигранной головкой;
• профильные прямоугольные трубы;
• квадратный стержень;
• стальная полоса и уголок;
• тонкая жесть.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой – http://alii.pub/606j2h

Инструменты:

сварка, болгарка, сверлильный станок, рулетка, угольник, маркер, струбцины, магнитные угольники.

Процесс изготовления струбцин для сплачивания и склеивания длинномерных деревянных заготовок

Вкручиваем короткие шпильки в соединительные гайки до конца и завариваем их. Полукруглые головки болтов с квадратным подголовком превращаем в шестигранные.

Ближе к низу соединительных гаек со вкрученными шпильками намечаем и сверлим сквозные поперечные отверстия, вставляем в них болты с квадратным подголовком и накручиваем на них гайки.

Разрезаем соединительную гайку на половинки. На концах длинных болтов с шестигранными головками вместо нескольких витков резьбы выполняем цилиндрическую поверхность.

Накручиваем гайки до головок болтов и привариваем их.

Нарезаем из профильной прямоугольной трубы 25×50 мм 4 заготовки длиной 1000 мм. Можно применить и другие по размеру трубы по обстоятельствам.

Разрезаем стальной уголок 40×40 мм и стальную полосу шириной 40 мм на отрезки длиной 50 мм, а квадратный стержень – равный высоте соединительных гаек.

К широким сторонам профильной трубы прикладываем полку уголка, подложив под нее полоску из жести, и пластину. Замеряем общий размер соединения – 70 мм.

Нарезаем 16 пластин 40×70 мм из полосы. Ставим уголок торцом на пластину так, чтобы одна полка располагалась вдоль ее длинной стороны, а вторая – поперек и не на краю пластины.

Проводим на пластине прямую линию между концами полок уголка. Болгаркой срезаем угол пластины и отделяем ее от полосы. Заготавливаем таких деталей 16 штук.

На пластину со скосом укладываем профильную трубу узкой стороной с отступом от края пластины на ширину прямоугольной пластины. С другой стороны, прижав полку к широкой стороне трубы, ставим на пластину со скосом уголок.

Для обеспечения зазора между уголком и трубой, а также на узкую сторону трубы помещаем полоски жести. Накрываем сверху торцы уголка, прямоугольной пластины и узкую сторону трубы пластиной со скосом.

Сжимаем узел струбциной и привариваем детали друг к другу. Получаем неразъемную коробчатую конструкцию, которая может свободно скользить по профильной трубе. Изготавливаем 8 таких узлов.

Квадратные стержни устанавливаем продольно по центру широкой стороны трубы от ее торца и завариваем в таком положении.

На квадратный стержень сверху продольно укладываем соединительную гайку с вкрученным в нее болтом и привариваем гайку к стержню.

Со свободной стороны профильных труб надеваем по две неразъемной коробчатой конструкции. Причем скос первой должен быть сверху и направлен в сторону соединительной гайки, скос второй также сверху, но направлен наружу.

Сдвоенную гайку почти скручиваем с резьбы болта и, уперев в полку уголка, привариваем.

В центре нижних полок уголков противоположных упоров ближе к их краю сверлим отверстия, привариваем гайки и вкручиваем болты с воротками, слегка заострив концы.

Раздвигаем упоры к концам профильных труб и по разметкам сверлим вдоль их продольных осей систему отверстий.

В сдвоенных гайках, приваренных к упорам, сверлим поперечные отверстия и нарезаем в них резьбу. Вворачиваем в гайки болты и на цилиндрических концах намечаем и выполняем пояски.

Вкручиваем болты с поясками в гайки, а в отверстия вворачиваем стопорные болты с навинченными гайками.

Через сдвоенные гайки и стержни стопорных болтов сверлим сквозные отверстия, вставляем в них болты-воротки и на их концы навинчиваем гайки.

Вкручиваем стопорные болты в гайки упоров и надеваем их на трубы-направляющие. После высыхания краски набор струбцин готов к работе.

Для этого между упорами помещаем доски для склеивания. Упоры со стопорными болтами размещаем вплотную к ближайшей доске и стопорим их. Сдавливаем вторую доску упорами с помощью ходовых винтов.

Смотрите видео

Любопытная идея по изготовлению струбцины своими руками – https://sdelaysam-svoimirukami.ru/7744-ljubopytnaja-ideja-po-izgotovleniju-strubciny-svoimi-rukami.html

Быстрозажимная самодельная струбцина своими руками из металла

Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.

• Угловая струбцина
• Столярная струбцина
• Трубная струбцина

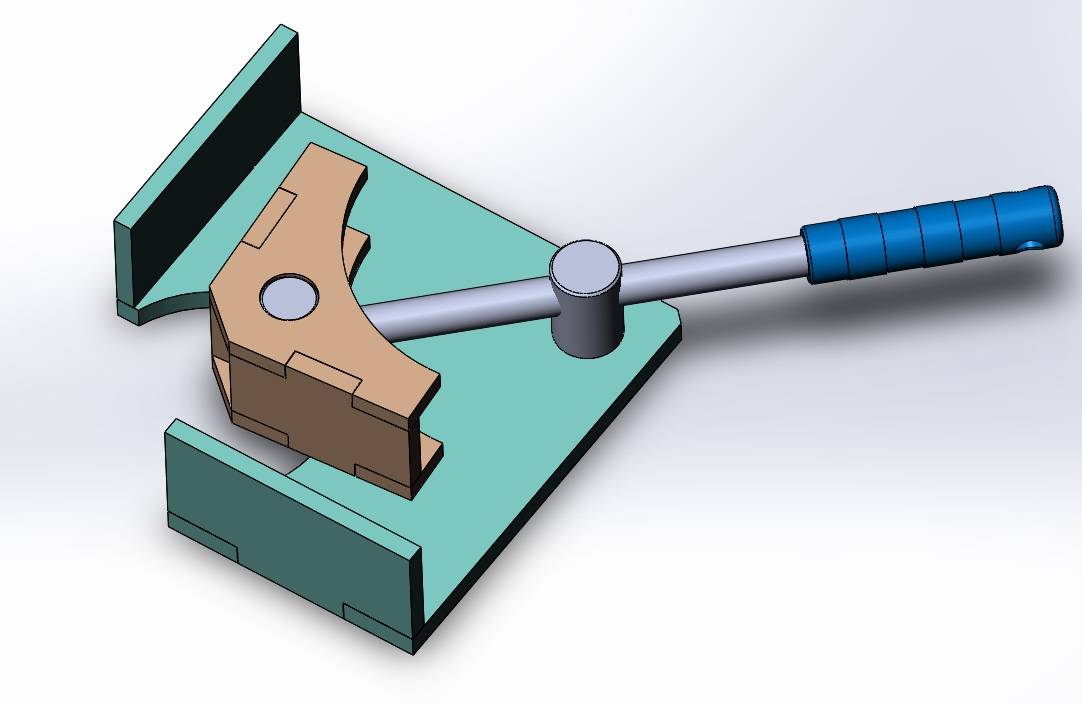

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

1. Уголок из стали 40 миллиметров и толщиной 4 миллиметра;
2. Пластины шириной 50 миллиметров;
3. Закаленные резьбовые шпильки;
4. Прутки и гайки для червячного механизма;
5. Сварочный аппарат, который поможет в изготовлении необходимых устройств;
6. Дрель вместе с метчиками различного предназначения.

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Столярная струбцина

Такие конструкции, использующиеся в столярном деле, бывают следующих типов:

• Стандартная струбцина, являющаяся наиболее популярной или простой;
• В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
• Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

1. Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
2. Вкручиваем шпильки и контрим их соответствующими способами;
3. Обеспечиваем схождение гайками, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Трубная струбцина

Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.

Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.

Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!

Сделайте эти хомуты для труб (деревянные хомуты своими руками)

17 января 2023 г.

by Ashley Mayes 4 комментария

Большие деревянные зажимы отлично подходят для деревообрабатывающих проектов. В этом уроке вы узнаете, как сделать хомуты для труб практически любого размера.

Наша предыстория начала работы по дереву

Более 12 лет назад, когда мы только начинали ремонт, я понятия не имел, какой тип деревянных зажимов купить для проектов. В нашей коллекции инструментов было несколько пружинных зажимов, но они в основном использовались для подвешивания листов, когда мы использовали распылитель краски или удерживали кромку на концах деревянных деталей.

После посещения хозяйственного магазина я вернулся домой с парой храповых зажимов. Приблизительно за 20 долларов и всего за определенное расстояние я быстро понял, что у нас все еще нет нужного типа инструмента. Нам нужны были большие деревообрабатывающие зажимы, а то, что у нас было, не подходило.

Я, честно говоря, понятия не имел, что хомуты на тот момент были чем-то особенным, поэтому мы просто продолжали делать проекты, не имея подходящего набора хомутов для них. Однажды в мастерской моего дедушки я оглядывался и помогал ему с чем-то (о, я думаю, это было, когда он помогал мне укреплять и чинить шатающиеся стулья!). Так или иначе, у него была куча хомутов для дерева.

Я спросил его о них, и он сказал, что регулируемые хомуты великолепны, и он постоянно ими пользуется. Увидев его коллекцию, я решил сделать что-то свое.

Партнерские ссылки ниже. Спасибо за поддержку моего блога. Нажмите, чтобы подготовить мою политику конфиденциальности и раскрытия информации.

Материалы, необходимые для самостоятельной сборки хомутов для труб

• Хомут для труб ¾ дюйма* или
• Хомут для труб ½ дюйма
• Оцинкованная труба с резьбой, соответствующая размеру приобретенного вами хомута

Зажимы для пони состоят из двух частей (зажим и распорка). Половина хомута, который вы покупаете, будет выглядеть так:

Другая сторона (распорка) будет выглядеть так (но в этот момент она не будет на трубе):

Я сомневаюсь называть это трубными хомутами «сделай сам», потому что на самом деле это просто покупка двух частей и их соединение. Но, поскольку я не знал о них, когда начинал свое путешествие по дереву, я делюсь тем, как сделать эти зажимы для деревообработки.

Как сделать хомуты для труб

Чтобы сделать хомуты для дерева, поместите расширитель и пони-хомут на оцинкованную трубу с резьбой на противоположных концах. Одна часть хомута будет неподвижной, а другая часть хомута позволит вам перемещать его, чтобы удерживать древесину на месте.

Вы можете изготовить эти зажимы для деревообработки разных размеров. Для этого вам просто нужно нарезать свою трубу на разную длину. В мастерской моего дедушки у него было около тридцати трубных хомутов, и большинство из них были на трубах толщиной ½ дюйма и длиной около 3-5 футов. 0005

Какова общая стоимость изготовления дешевых хомутов?

Трубка длиной около 3 футов обойдется вам примерно в 20 долларов. Трубные хомуты обычно стоят чуть меньше 20 долларов. Таким образом, один трубный хомут обойдется вам менее чем в 40 долларов.

Какой тип трубы используется для хомутов?

Обычно используются оцинкованные трубы с резьбой ½” или ¾”.

Один из способов сэкономить деньги — сделать резьбу на трубе самостоятельно. Если у вас есть резьбонарезной станок, это может быть отличным вариантом, так как вы часто можете найти трубы на гаражных распродажах, в мастерских и т. д., довольно часто.

Несколько лет назад мы одолжили у моего отца инструмент для нарезания резьбы, когда работали над настройкой освещения в гостиной. Это был забавный инструмент для использования. Небольшая кривая обучения, но определенно выполнимая наверняка.

Что ж, надеюсь, это было полезно услышать! Мы постепенно добавили к нашим деревообрабатывающим зажимам.

Я нашел несколько стержневых зажимов на гаражных распродажах и купил несколько С-образных зажимов в хозяйственном магазине. Чем больше работ по дереву вы в конечном итоге сделаете, тем больше вам понадобится.

Если вы хотите попробовать свои силы в деревообрабатывающем проекте начального уровня, я все еще люблю эти два проекта, которые я сделал:

• Ножевой блок
• Комбинированный стол сеялки

Активное время 3 минуты

Общее время 3 минуты

Материалы

• ¾ Трубный хомут и расширитель или
• ½ Трубный хомут и расширитель
• * Оцинкованная труба с резьбой, соответствующая размеру приобретенного вами хомута

Инструкции

1. Чтобы собрать зажимы для дерева, поместите расширитель и зажим на противоположных концах резьбовой оцинкованной трубы.
2. Одна часть хомута будет неподвижной, а другую часть хомута можно будет перемещать, чтобы удерживать древесину на месте.

Примечания

Вы можете изготовить эти зажимы для деревообработки разных размеров. Для этого вам просто нужно нарезать свою трубу на разную длину. В мастерской моего дедушки у него было около тридцати трубных хомутов, и большинство из них были на трубах толщиной ½ дюйма и длиной около 3-5 футов.

Подробнее Ремонт дома

Оставайтесь на связи…

Подпишитесь на мои еженедельные электронные письма, чтобы узнавать о новых проектах, а также о том, что я делаю за кулисами.

Вы можете отказаться от подписки в любое время. Для получения более подробной информации ознакомьтесь с нашей Политикой конфиденциальности.

Подпишитесь на получение новостей и обновлений.

Раскрытие информации: Этот пост может содержать партнерские ссылки. Я получаю небольшую комиссию бесплатно для вас, когда вы совершаете покупку по моей ссылке.

Взаимодействие с читателем

Как хранить хомуты

Найдите нужный хомут, когда он вам понадобится! Ваша мастерская может легко превратиться в столицу беспорядка в вашем доме. И зажимы любого типа легко потерять и трудно найти, особенно когда вы находитесь прямо в середине проекта! Никогда больше, благодаря этой великолепной коллекции умных советов по хранению хомутов для труб, стержневых хомутов, хомутов для пони и многого другого.

1 / 8

Семейный мастер на все руки

Подставка для трубных хомутов

Эта удобная подставка для монтажа под монтажом удерживает ваши трубные хомуты там, где они вам нужны. Просто отрежьте серию 1-1/4 дюйма. отверстия по диаметру вдоль центральной линии 2×6, а затем разорвите 2×6 пополам, чтобы создать полукруглые прорези. Затем прикрутите стороны 1×4 и верх к подставке и прикрутите ее к нижней части верстака.

2 / 8

Семейный мастер на все руки

Простой держатель хомутов для труб

Храните стержни и хомуты прямо под рабочим столом, где они всегда будут под рукой. Просто ввинтите отрезки трубы из ПВХ диаметром 4 дюйма под рабочий стол и вставьте зажимы в трубу.

3 / 8

Семейный мастер на все руки

Подвесной хомут

Поскольку эти колпачки плотно навинчиваются на 3/4-дюйм. трубная резьба, вы можете использовать их для хранения хомутов на стене магазина. Просверлите отверстия в верхней части крышек, затяните болты с проушиной в отверстиях с гайками с обеих сторон, затем прикрепите их к зажимам и подвесьте.

4 / 8

Стойка для трубных хомутов из ПВХ

Ваши хомуты не работают именно тогда, когда они вам нужны? Никогда больше, благодаря этому гладкому стеллажу для хранения с защелкой, сделанному из трубы ПВХ. Для железной трубы диаметром 1/2 дюйма используйте трубу диаметром 3/4 дюйма. ПВХ, а для трубы диаметром 3/4 дюйма используйте 1 дюйм. ПВХ. Чтобы сделать стойку, отрежьте 2 дюйма. отрезков ПВХ и с помощью ножовки или ленточной пилы разрежьте их вдоль примерно на 3/16 дюйма после центральной линии диаметра. Это создает захватное действие, чтобы прочно удерживать тяжелую железную трубу. Просверлите и раззенкуйте два отверстия в каждой части ПВХ, затем разместите и привинтите их к паре досок шириной 2 дюйма. Прикрепите верхнюю доску к стене магазина и защелкните хомут на любом конце, чтобы расположить нижнюю доску для привинчивания к стене.

5 / 8

Подушка для хомута для труб

Нужен способ хранения хомутов для труб? Вырежьте два 12 х 16 дюймов. куски 3/4 дюйма. фанеру и временно привинтить или прибить их лицом к лицу. Сверло 1-1/4 дюйма. отверстия (если ваши трубы имеют наружный диаметр 1 дюйм), расположенные на расстоянии 3 дюймов друг от друга, через обе части. Подденьте фанеру, затем привинтите ее к двум кускам 2×8 длиной 16 дюймов, чтобы получилась коробка с открытым концом. Добавьте пару узких 3/4-in. доски на дне вместо ножек, затем установите коробку в удобном месте вдоль стены магазина. Чтобы он не скользил, прикрепите его к шпилькам с помощью винтов, вставленных через 2x8s.

6 / 8

Семейный мастер на все руки

Хранение зажимов с шипами

Зажимы разбросаны, и их трудно найти, когда они больше всего нужны? Вот способ держать их в одном месте. Подвесьте стержневые зажимы на горизонтальные обрывки 2×4, ввинченные между стойками для открытых стен. Добавьте еще одну или две доски для бутылок с клеем, дюбелей и печенья. Для крепления С-образных зажимов и пружинных зажимов просверлите отверстия в шпильках и установите отрезки длиной 3/16 дюйма. резьбовой стержень, натянутый на 1/4 дюйма. подкрылочные шайбы и гайки.

7 / 8

Семейный мастер на все руки

Зажим для пони с замочной скважиной

Вам понравится эта стойка для зажимов для пони, потому что вы можете надежно удерживать зажимы для пони, не прижимая нижнюю челюсть к стойке. Просто вставьте зажим и вытащите его, когда это необходимо. Надрежьте верхнюю часть 1/2 дюйма. фанеру с вырезами в форме замочной скважины, как показано на рисунке, затем прикрутите ее к нижней части фанеры.
