Струбцины монтажные, столярные и слесарные
Струбцина – это приспособление с зажимным механизмом для фиксации деталей при обработке или склеивании двух элементов изделия. С их помощью предмет закрепляется в неподвижном положении, что облегчает работу мастера и позволяет достичь качественного результата. В столярных мастерских при выполнении ремонтных или монтажных работ, а также для сварки широко используются струбцины всех видов: угловые, винтовые и других конструкций.
Устройство и принцип действия

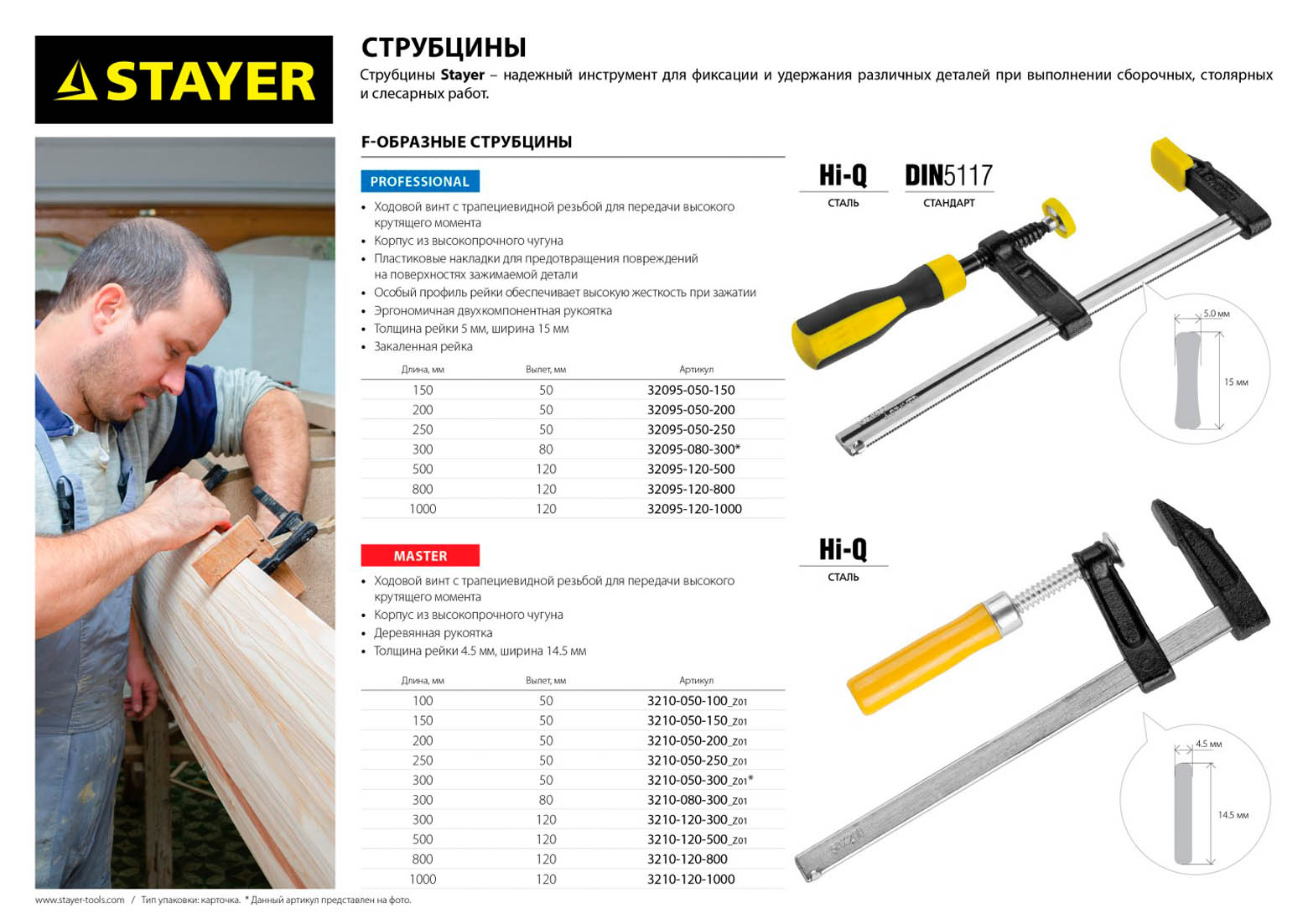

Эти зажимные приспособления обычно состоят из рамы (F-образные) или скобы (G-образные слесарные струбцины). Также имеется подвижная часть, которая приводится в действие при силовом воздействии на рукоятку и сжимает или разжимает фиксирующие элементы. Струбцины различаются по типу механизма.
Виды струбцин

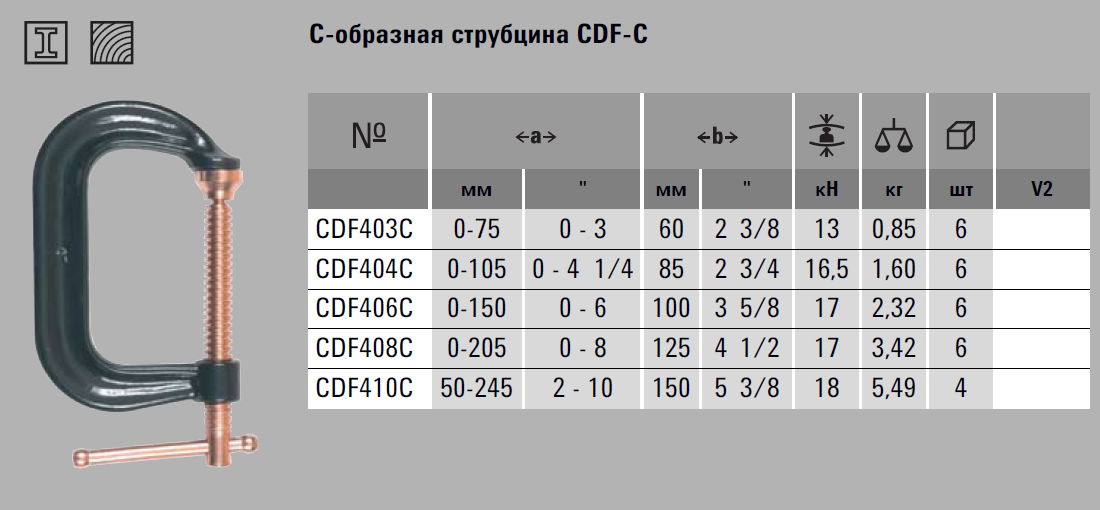

- Винтовая – в струбцинах такой конструкции имеется винт и Т-образная рукоятка, при повороте которой губки сжимаются или разжимаются.
- Монтажная струбцина – применяется для крепления труб и других элементов коммуникаций, а также для зажима деталей конструкций при поднятии на высоту.
- Угловая – струбциной такой конструкции можно удерживать при склеивании или сварке элементы рам, уголков и т.д.

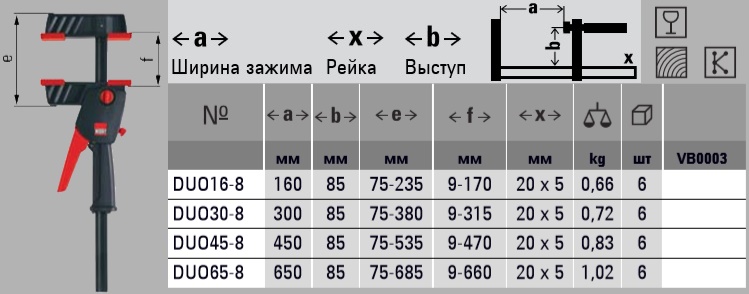

- Струбцина быстрозажимная – приспособление для быстрой фиксации, которое имеет рычажно-осевой механизм, что позволяет облегчить усилия пользователя при зажиме детали – достаточно одной рукой переместить рукоять в нужное положение.
- Ручная струбцина, или пружинный зажим – имеет две рукоятки, при разведении которых зажимные части разводятся, а при обратном действии сводятся, фиксируя какой-либо предмет. Пружинный механизм значительно облегчает усилия пользователя. Этой разновидностью монтажных струбцин пользуются для склеивания мелких деталей, удержания небольших предметов из мягких материалов (дерева, картона, пластика и т. д.).
Важно знать при выборе струбцин
Рабочий ход определяет, на какое расстояние раздвигаются фиксирующие элементы слесарной струбцины. Чем больше этот показатель, тем более крупные детали можно зажимать. У разных моделей он может составлять от 20 до 350 мм.
В нашем интернет-магазине вы можете узнать цену на столярные струбцины и купить нужную модель. Сделайте заказ прямо сейчас по телефону или через форму на сайте!
Сравниваем различные угловые струбцины
В данном материале мы рассмотрим такой инструмент, как угловая струбцина. Что это такое, какие они бывают и для чего служат. Эта статья задумана не только, как экскурс в функционал инструмента, но и как сравнительный обзор нескольких моделей, которые есть у меня в наличии, так сказать, от первого лица.
Итак, начнем. Что же такое угловая струбцина? Слова по раздельности понятны, но не каждый свяжет их воедино, представив картинку. На самом деле, в основе названия лежит не форма (хотя большинство таких струбцин действительно имеют форму прямого угла), а функция — это инструмент, служащий для фиксации и удержания перпендикулярно друг другу двух деталей.
Вот самодельный вариант от Андрея Масловского.
Можно, конечно и так (см фото ниже), но по-моему, это изврат, когда доступен специальный инструмент.
Очень помогают они в мебельном деле при создании разного рода стяжек, в первую очередь, конфирматных — ничего не надо вымерять: зажал детальки на нужные места, приставил кондуктор и сверли, да знай себе закручивай… И никаких, как говорится, гвоздей.
Еще применением этого инструмента является фиксация деталей фоторамок перед их склеиванием, а так же перед отпиливанием деталей под углом для последующего соединения.
Теперь перейдем к конкретным моделям, начиная по нарастанию цены.
Угловая струбцина 75 мм
Производители: Sparta, Fit, Bessey
Корпус выполнен из алюминия. Снабжена двумя зажимными винтами, которые позволяют раздвинуть губки инструмента на 75 мм.
Стоимость 75-200 руб.
Достоинства — малый вес и компактность, возможность регулирования силы зажатия, цена. Есть возможность фиксировать к верстаку и использовать, как слабенькие тиски.
Недостатки — малая глубина губок (около 15 мм), что не позволяет зажимать более-менее крупные детали, некоторая разболтанность конструкции — все болтается и гремит, хотя, при фиксации люфты, естественно пропадают.
Вывод: для изготовления мебели не слишком подходящее решение — слишком малы и слабы, более подходят для рукоделия, мелких работ. Лично я купил и забросил в дальний угол…
Пружинный угловой зажим
Производитель: Wolfcraft
Изготовлено из пластика, в качестве фиксирующего механизма используется пружина. Благодаря тому, что подвижная губка (сине-зеленого цвета на фото) может двигаться влево-вправо, возможна фиксация деталей различной толщины. Рекомендуемая толщина деталей для оптимальной фиксации — не менее 10 мм и не более 22 мм, хотя, я зажимал и 26 мм ЛДСП. В комплекте поставляется 2 шт.
Стоимость 450-600 р. Во Всеинструменты
Достоинства: Малые размеры и вес — очень удобны при сборке мебели вне мастерской (удобно носить в сумке). Возможность фиксации деталей одной рукой. Мягкие наклейки на губках, предотвращающие повреждение материала. Цена (учитывая, что в комплекте поставляется 2 шт.)
Недостатки: Невозможность фиксации деталей менее 10 мм, невозможность регулирования усилия фиксации.Вывод: штука так себе. Из плюсов: Удобно носить с собой в сумке, более-менее фиксируют детали из ламината, хотя, для крупных деталей из 26 мм ЛДСП (например, стойка шкафа-купе с горизонтом, или столешница), все-таки хлипковаты… Да и 26 мм, все-таки не рекомендуемый размер.
Силовая угловая струбцина
Производитель: Stanley, Bessey, Piher, Irvin
Струбцина с усиленной конструкцией, выполненной традиционно из алюминия. Предназначена для работы с высокими нагрузками. Шарнирная конструкция верхней губки позволяет зажимать под углом 90 градусов детали, как одинаковой, так и разной толщины. Рукоятка одна. Перевернул верхнюю губку, получаем возможность использовать, как обычную струбцину.
Стоимость 600-1000 р. В магазине Всеинструменты
Достоинства: мощная силовая конструкция. Достаточно компактные размеры, фиксация одной рукой. Возможность стягивать параллельные детали.
Недостатки: нельзя использовать, как стационарные тиски.
Вывод: Максимальная из всех рассмотренных сила фиксации. Может зажимать не только под углом, но и параллельные детали… Из минусов: неважно просматривается место стыка — неудобно позиционировать детали друг относительно друга.
Угловая струбцина
Производитель: Brigadier, WolfCraft, Worel, Skrab, TOPEX,
Напоминает первую, но выгодно отличается размерами и качеством сборки. Корпус так же алюминиевый, имеются два мощных винта. Есть функция быстрого высвобождения без вращения винтов (круглая кнопка сбоку). Может крепиться к верстаку и использоваться, как тиски. Ширина губок 68 мм, расхождение же 70 мм.
Стоимость 850-1500р.
Достоинства: Отлично фиксирует детали (как и предыдущая) за счет размеров губок. Может работать с деталями любой толщины. Имеется возможность регулировать усилие зажатия, а так же быстро раздвигать/сдвигать губки.
Недостатки: Большие габаритные размеры — носить с собой не удобно. Не стоит чрезмерно затягивать винты — можно сорвать узел быстрого высвобождения (он несколько хлипковат)
Вывод: Отличное решение для сборки мебели, но только для мастерской. Зажимая детали, можно контролировать место стыка — очень удобно выравнивать соединяемые детали по кромке. Таскать с собой не удобно (хотя, зачастую это и не требуется). Моя первая угловая струбцина.
Струбцина монтажная | Описание с размерами
Размер | A mm | B mm | C mm | D mm | E mm | F mm | M mm |
M6 | 36 | 21 | 18 | M6 | 18 | ||
M8 | 36 | 21 | 20 | 35 | 18 | 38 | |
M10 | 42 | 23 | 20 | M10 | 41 | 21 | 44 |
M12 | 54 | 35 | 27 | M12 | 48 | 24 | 58 |
Струбцина монтажная изготавливается из оцинкованной стали методом литья и выполнена в форме П или С. Конструкцией зажима с одной стороны предусмотрено просверливание сквозного отверстия с метрической резьбой м8, м10 или м12. А с другой стороны имеется крепежный болт с фиксирующей гайкой. Отверстие предусматривает крепление резьбовой шпильки, болта или винта в тело струбцины, для фиксации систем вентиляции, отопления, кондиционирования или иных инженерных систем. Принципом работы струбцины является крепление её к Т-образной балке и фиксации её с помощью крепежного болта и последующей фиксации гайкой. Данная конструкция позволяет производить монтаж без предварительного сверления и сварки. Струбцина позволяет производить сборку конструкцию за короткое время и надежно фиксировать как осветительные приборы, так и тяжелые инженерные системы. В случае необходимости конструкцию можно легко демонтировать. Сквозное отверстие в струбцине может регулировать высоту конструкций путём вкручивания или выкручивания резьбовой шпильки на необходимую длину, тем самым сокращая время монтажа. Существует разновидность струбцины под внутренний диаметр шпилек м8-м10. Такую струбцину называют универсальной, поскольку она служит для одновременного крепления под разные диаметры. Снизу струбцина имеет диаметр отверстия м8, а сверху м10. Обусловлено это разновидностью и множеством особенностей инженерных систем. В случае использования зажима балки для крепления и легких и тяжелых деталей, такая особенность позволяет осуществлять монтаж с помощью одной единицы, а не двух. Но минусом такой конструктивной особенности является снижение нагрузочных характеристик. Крепежный болт который осуществляет основную функцию фиксации струбцины несет существенную нагрузку и поэтому имеет класс прочности 8,8. Фиксирующая гайка предотвращает демонтаж струбцины в ходе эксплуатации изделия.
Технические характеристики – G-образная струбцина SPARTA 206715 (300 мм)
Тип
G-образная
Материал
сталь
Класс товара
Профессиональный
Назначение
металл
Глубина зажима,мм
215
Ширина зажима,мм
300
Габариты, мм
300x215x400
Страна производства
Китай
Родина бренда
Китай
Струбцина своими руками
Опытные мебельщики, столяры, слесарных дел мастера справедливо считают, что струбцина является не менее важным инструментом, чем удобный верстак, хорошо сбалансированный рубанок или набор острых, как бритва, стамесок из шведской стали. Приспособление можно купить, взять в аренду, но лучше всего сделать струбцину своими руками. В этом случае будет уверенность, что нехитрое устройство не подведет в самый ответственный момент.
Суть устройства струбцины
Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа – саморезов, болтов с гайками, заклепок, или пока сохнет клей.
К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:
- Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
- Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.
Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.
Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:
- Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
- Монтажные струбцины большой жесткости;
- Слесарные упорные струбцины.
Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.
Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения – это все же сделать струбцину нужного размера и формы.
Деревянная универсальная струбцина своими руками
Проще всего сделать струбцину из деревянной планки и бруса. Дерево — достаточно демократичный материал, поэтому, если выполнить правильную разметку деталей и использовать надлежащие инструменты, то без особых усилий можно сделать зажим любого уровня сложности.
Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:
- Настольный сверлильный станок мощностью 400-500 Вт под сверла от 1-15 мм. Вертикальный ход сверлильного патрона должен быть не менее 120 мм;
- Электрический шлифовальный круг. Его можно сделать самостоятельно, для этого на электроточиле вместо абразивного камня устанавливают круг из фанеры, толщиной 10 мм и диаметром 350 мм, на котором с двух сторон наклеены полотна наждачной бумаги;
- Ручная дисковая пила по дереву с диаметром диска не менее 150 мм. Можно использовать болгарку или ленточную пилу.
Все остальные операции можно сделать с помощью ручного инструмента. Разумеется, сверлить отверстия и нарезать пазы можно также и ручными дрелью и ножовкой, только достичь требуемого качества и точности изготовления с использованием ручных инструментов будет очень непросто.
Классическая F образная струбцина
Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое – неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.
Общий вид струбцины приведен на фото.
Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, – тополя, липы, березы.
Важно! Для изготовления любых приспособлений и вспомогательной оснастки используют только бездефектную древесину. Если нет таковой, то лучше всего сделать струбцину из обычной фанеры толщиной 15-20 мм.
Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.
По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.
Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.
Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.
Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.
Струбцина, собранная из дерева и стали
Деревянной струбциной удобно работать, если нужно сделать небольшой прижим, чтобы зафиксировать пакет из нескольких планок или склеить две детали. Если предполагается обработка бруса или доски столярным инструментом, рубанком или шлифмашиной, то струбцину для фиксации материала лучше всего сделать с металлической направляющей.
Процесс изготовления струбцины из дерева и стали выглядит следующим образом:
Остается собрать струбцину, переставляемую часть засверливают под фиксирующий болт, устанавливают болт или шпильку и затягивают гайкой. По окончанию сборки нужно сделать два-три холостых прогона, чтобы осадить стенки и облегчить вращение винта.
Деревянная струбцина для фиксации и стяжки наборов
В 40% случаев работы в столярной или мебельной мастерской требуют использования длинных струбцин для стягивания целых наборов или пакетов из планок, формирования мебельных щитов, столешниц и дверного полотна. Процесс изготовления струбцин для нужд стяжки практически не отличается от обычного деревянного F-образного приспособления.
В отличие от других схем приспособлений, струбцина для стяжки изготавливается из массивного бруса, сечением 50х50 мм и длиной не менее 100 см. В направляющей планке из бруса сверлят на станке ряд отверстий для перестановки ответной части губок.
Кроме того, потребуются три блока из дуба или бука, для того чтобы сделать неподвижную опору с ходовым винтом и две части губок — переставляемую и подвижную.
На ответной переставляемой опоре прорезают установочный паз и сверлят отверстие, в которое запрессовывается гайка под крепежный болт. Расстояние между опорами можно сделать больше-меньше, если губку переставить на следующее отверстие и зафиксировать ее болтом.
Деревянный зажим из деталей вешалки
Небольшое приспособление, очень напоминающее стягивающий тип струбцин, можно запросто изготовить из обычных костюмных плечиков. Деревянная основа вешалки изготавливается из двух одинаковых половинок трапециевидной формы.
Первым делом, чтобы изготовить зажим из вешалки, необходимо сложить две половинки плечиков в один пакет и зажать в тисках сверлильного станка.
Не раскрывая станочных тисков, потребуется сделать четыре отверстия диаметром 8 мм. Получаются две заготовки, в каждой из которых есть пара сквозных отверстий. Остается сделать зажим, для этого необходимо отрезать две шпильки с резьбой М8, длиной по 25 см каждая. Шпильки можно вклеить в одну из половинок или сделать симметричный вариант, как на фото.
Из зажима можно сделать фиксирующее устройство для склейки досок, удержания труб или стягивания пакета из нескольких планок.
Быстрая С образная струбцина для дерева
Кроме классических вариантов столярных струбцин и зажимов, в работе с мебелью и деревоматериалами приходится использовать малоразмерные фиксаторы. Одним из таких приспособлений является С-образная струбцина, изготовленная из дерева, фото.
Прежде чем сделать зажим, необходимо подыскать подходящую заготовку из дерева. С-образные струбцины требуют очень прочной древесины, поэтому для изготовления используют акацию, вяз или степной дуб. П-образный корпус вырезается болгаркой. При общем размере корпуса 100х100 мм ширина боковин должна быть не менее 2,5 см.
В одной из боковин нужно сделать сквозное отверстие диаметром 12 мм, в которое запрессовываются две стальные гайки, М8 или М6. Проще всего навернуть гайки на резьбовой шток, смазать клеем и вставить в отверстие. Нужно сделать несколько несильных ударов киянкой, чтобы гайки с небольшим натягом вошли в сквозное отверстие. Остается сделать ручку, и С-образная струбцина готова.
Струбцина из металла своими руками
Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:
- Высокая прочность металлических деталей;
- Длительный срок службы даже при большой нагрузке.
Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.
Длинная стягивающая струбцина
Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.
Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.
Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.
Самодельная сварная струбцина из арматуры
Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.
Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.
Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.
Самодельная G-образная струбцина
Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.
Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.
Деревянная прокладка для опоры металлической струбцины
Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:
- Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
- Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.
Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.
Зажим для наворачивания проволоки на оправку
Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.
Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.
Угловые струбцины своими руками
Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.
Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.
Зажим универсальный под любой угол
Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.
В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.
В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7о.
Угловая стальная струбцина для сборки
Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.
Направляющие необходимо выставить с помощью угольника под углом в 90о и соединить дополнительными накладками из листового металла.
Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.
Струбцина быстрозажимная своими руками
Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.
Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.
По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.
Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.
Зажим для удержания и фиксации мелких деталей
Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.
Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.
Струбцина из прута арматуры и дерева
Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.
В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.
Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.
Ленточная универсальная струбцина
Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.
Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.
Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.
Кулачковые быстрые струбцины
Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.
Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.
Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.
Далее ставят эксцентрики, засверливают оси, выравнивают, для того чтобы можно было зажим поджимать пальцем, и собирают приспособление.
Телескопический раскладной зажимной хомут
В основе идеи телескопического приспособления для зажима используется набор труб, входящих друг в друга с минимальным зазором, как у раскладной удочки, и набора кольцевых хомутов с винтовым фиксатором.
От каждой трубы отрезают колечко, к которому приваривается брусочек металла с нарезанной резьбой. Завернутый винт или болт фиксирует трубу, расположенную внутри, что позволяет зажать всю конструкцию в одну раздвинутую штангу.
Крепежные универсальные зажимы
Кроме струбцин, для фиксации склеиваемых деталей сложной конфигурации широко применяются двухполочные универсальные зажимы, фото.
Идея зажима – струбцины позаимствована у переплетного пресса, размеры и количество фиксаторов выбираются в зависимости от размеров детали.
4-х ходовые полизажимы для деревянных панелей
Отсутствие надежной фиксации остается одной из проблем, с которой приходится сталкиваться при сборке и склейке щита из нескольких широких и плоских планок. Сделать сборку даже из пяти –шести проклеенных планок и стянуть материал обычными длинными струбцинами не получится, при малейшем увеличении усилия щит выгибает дугой.
Решением проблемы будет приспособление с четырьмя струбцинами, фото.
Панель фиксируется двумя парами зажимов. На концах каждой пары нужно сделать крестообразный зажим из гайки и металлических пластин. На ответном конце крепления устанавливают регулируемый по высоте шарнир. Ходовой винт каждой струбцины упирается в деревянную накладку. Достаточно сделать несколько оборотов винта, чтобы пара брусков прочно сжала склеиваемые детали.
Зажимная коробка для установки на верстаке
Если нет специального монтажного ложемента, детали сложной конфигурации не так просто закрепить на ровной поверхности верстака. В этом случае для обработки деревянной детали сложной пространственной конструкции лучше всего сделать зажимную коробку.
Сделать конструкцию довольно просто:
- Из фанеры собирается коробчатый остов;
- Вдоль длинных сторон коробки нашивают два бруса, лучше всего сделать из сосны, сечением 50х50 мм;
- Набивается ряд монтажных поперечин из того же материала.
Коробка позволяет с помощью зажимов обеспечить удержание любой, самой сложной детали. Если для ее обработки планируется использовать мощные электроинструменты, для коробчатого основания нужно также сделать струбцину или зажим, фиксирующий приспособление на столе.
Самодельный зажим для журнального стола
Серьезной проблемой всех деревянных столов журнального типа была и остается невысокая поперечная жесткость рамы, даже без нагрузки столешница частенько имеет небольшой, но крайне неприятный люфт.
Устранить проблему можно установкой самодельного зажима или стягивающей пружины. Две планки или брусочка из дерева соединяют между собой длинной металлической скобой.
Приспособление можно сделать с винтовым зажимом или самоподжимным. В любом случае, бруски усилят и зафиксируют каркас с ножками, тем самым устранят имеющийся люфт.
Недорогой простейший зажим из колечка трубы ПВХ
Иногда приходится искать подручные средства, чтобы удерживать при переноске, но чаще при сверлении или обработке детали и предметы круглого сечения. Самый простой вариант зажима можно сделать из кольца полихлорвиниловой трубы.
Достаточно просверлить два сквозных отверстия, вставить пару отрезков арматуры и в одном месте разрезать стенку кольца. Приспособление рассчитано на определенный диаметр детали, поэтому для работы придется сделать целый набор зажимов.
Стойки для набора струбцин
Рабочие приспособления и струбцины в первую очередь должны храниться в специально отведенном месте. Вместо сваленного кучей инструмента, из которого сложно найти и выбрать необходимое устройство, лучше всего сделать несколько разрезных стоек или полок. В этом случае на то, чтобы быстро выбрать несколько наиболее подходящих по размеру и устройству струбцин, уйдет всего лишь пара минут, а не полдня, как ранее.
Импровизированные зажимы
Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.
Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.
Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.
Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.
Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.
Заключение
Многообразие существующих схем приспособлений и струбцин позволяет зажимать что угодно и в каких угодно условиях. Можно сделать целый комплекс из зажимов различной формы и размеров. Большинство мастеров даже при немалом опыте работы с древесиной предпочитают пользоваться зажимами. По их словам, это залог того, что работа будет выполнена в срок и, главное, качественно.
Угловая струбцина для сварки. Швы радуют глаз
Кажущиеся на первый взгляд простые сварочные работы, как правило, нуждаются в достаточно профессиональном и ответственном подходе. Поскольку для выполнения качественных и надёжных работ, понадобятся особые инструменты. Таким инструментом может стать угловая струбцина для сварки, которая даёт возможность проводить сварочные работы гораздо проще и быстрее.
Угловая струбцина является неким универсальным фиксатором, скрепляющим обрабатываемые поверхности при сварке. Такое приспособление крепко сжимает необходимые элементы под определённым углом и тем самым делает процесс сварки и обработки материалов удобнее. Это первое по важности оборудование для любого сварщика, без которого невозможно обойтись, не причинив ущерба производительности и крайнего неудобства в работе. Струбцины могут быть разных размеров и форм. Особенно удобными считаются быстрозажимные варианты. В целом для постоянного осуществления сварочных работ профессионалы рекомендуют иметь набор струбцин разной конфигурации.
Конструкция угловой струбцины для сварки
Зачастую струбцины выпускаются в нескольких модификациях и предназначены для сварки металлических труб под определённым углом (от 30 до 90 градусов). Могут изготавливаться в разных видах в зависимости от ширины труб, их количества и угла сварки.
Отличительными особенностями любой угловой струбцины являются:
- толщина губки – прижимные губки имеют большую толщину для повышения степени жёсткости соединений. Как результат: сварочный шов не выгибается во время проведения сварки;
- материал изготовления прижимных винтов – в процессе сварки часто происходит разбрызгивание расплавленных частиц металла, которые оседают на близлежащих поверхностях. При попадании на резьбовые части может происходить их спайка и как следствие выход со строя струбцины. Во избежание этого на них устанавливаются медные либо омедненные прижимные винты. Медь, в свою очередь, не даёт прилипать брызгам и увеличивает период эксплуатации сварочного оборудования;
- рабочая поверхность – для работы электродами под необходимыми углами в местах стыковки деталей струбцина увеличивает рабочую зону.
Сама струбцина состоит из подвижного элемента и основной рамы. Подвижная часть обычно оснащается дополнительными специальными зажимами – винтом или рычагом, регулирующими степень сжатия деталей. С помощью подвижного элемента контролируется расстояние между инструментом и губками.
Благодаря максимальной подвижности конструкции устройства струбцина может удерживать материалы разного размера и сечения. А при использовании нескольких угловых устройств можно сформировать любые расположения конструкций для более комфортной и оперативной сварки. В большинстве своём зажимные элементы рассчитаны для сварки материала с максимальным диаметром 390 мм.
Угловая струбцина для сварки имеет Т-образную форму ручки, которая позволяет передавать образующееся при работе зажимное усилие на обрабатываемые детали. А чугунные скобы при проведении сварочных работ способны выдерживать даже самый высокий нагрев.
Выбирая струбцину углового типа необходимо учитывать вид планируемых работ. Так, к примеру, G-струбцины обычно применяются для фиксации заготовок небольшой толщины. При необходимости осуществления монтажа металлических изделий, имеющих большую толщину, стоит воспользоваться угловой струбциной F-формы, оснащённой регулируемым зажимным элементом.
Струбцина может устанавливаться в любых типах помещений в мастерских или гаражах на рабочем столе с ровной поверхностью.
Делаем струбцину своими руками
Большинство моделей имеют стандартный угол крепления в 90 градусов, но выпускаются также устройства с возможностью изменения угла. Стоимость их на рынке на порядок выше, поэтому иногда есть смысл сделать конструкцию своими руками.
Струбцина углового типа довольно проста по своей конструкции и для многих будет несложно собрать её даже в домашних условиях.
Оптимальным материалом при изготовлении самодельной струбцины считается железо.
Для самостоятельного изготовления струбцины необходимо сделать следующее:
- Создать основание конструкции – для формирования основания устройства желательно использовать листовой металл с толщиной от 8 мм до 10 мм. Фиксирующим элементом послужит уголок нужного размера. Крепление деталей лучше делать с помощью электросварки, поскольку резьбовое крепление будет менее надёжным.
- Установить зажим – чтобы сделать винтовой зажим рекомендуется использовать 2 или 3 гайки, которые свариваются между собой. При этом лучше изготовить кронштейн с центральным резьбовым отверстием толщиной от 30 мм до 40 мм. Крепиться он с помощью болтов, чтобы в случаях срыва резьбы его можно было бы поменять.
- Сформировать угол – особое внимание в струбцине углового типа необходимо уделить расположению зажимочных скоб. При сваривании уголки должны идеально подходить один к другому. В этих целях один из уголков приваривается к зажиму, на который потом накладывается второй уголок, прижимается и приваривается к скобе.
- Проверить движение основания – по боковым поверхностям конструкции необходимо установить направляющие, которые позволят перемещать внутреннее основание струбцины. Для этого вырезается паз с шириной от 8 мм до 10 мм по биссектрисе углового устройства.
- Просверлить отверстия – с помощью сверла в верхнем основании струбцины, в которое устанавливается болт, закручивающийся гайкой с шайбой. Перемещение оснований по отношению друг к другу должно быть свободным, поэтому лучше, чтобы резьба на болте не доходила до головки. Головка может также крепиться на основании с помощью кронштейна.
Во время эксплуатации такого стандартного варианта струбцины в виду ограничения положения устройства под прямым углом, рано или поздно может возникать вопрос об его узкой направленности в работе. Исправить это можно, разместив в месте ранее неподвижного элемента, разъёмного болтового соединения. В качестве варианта может быть установлен зажимной регулировочный винт, благодаря которому появиться возможность выбора необходимого угла с его последующей фиксацией.
Учитывая, все вышесказанное следует помнить, что для получения профессионального сварочного соединения, необходим качественный инструмент, позволяющий упрощать работу и не допускать появление не состыковок и подгонов.
, .
? . , -, (Schraubzwinge) , – , . ; , , , .. ? . , , , (). ( ), ( ) . , , , . , , . , , , . ? . , . . , . . , . 8. |
Размеры трехзажимных фитингов, размеры и стандарты трехзажимных фитингов
Размеры фитингов Tri Clamp, стандарты для фитингов Tri Clamp в Индии
Купить фитинги Tri Clamp различных размеров и размеров в Индии
Сантехнические соединения Tri Clamp , также называемые фитингами Tri Clover, являются одним из наиболее распространенных типов соединений в пищевой промышленности и производстве напитков. Санитарное соединение Tri Clamp обычно состоит из двух фланцев или манжет Tri Clamp.Tri Clamp и Tri Clamp Gasket, чтобы механически удерживать соединение вместе. Эти соединения могут быть полупостоянными или постоянными, с использованием болтовых Tri Clamp высокого давления, или они могут быть соединены складывающимися двухсегментными Tri Clamp для простоты разборки и облегчения. уборки.
Фитинги с тройным зажимом
Феррулы Tri Clamp
Фланцы с тройным зажимом
Century Steel пользуется доверием Tri Clamp Fittings производителей в Индии.Century Steel является надежным производителем трехзажимных фланцевых фитингов, одобренным Saudi Aramco. Мы поддерживаем широкий ассортимент запасных частей Tri Clamp. Century Steel имеет в наличии широкий ассортимент фитингов Tri Clamp , фитингов Tri Clamp Clover различных размеров. Century Steel – самый надежный поставщик фитингов Tri Clamp в Израиль, Италию, Германию, Турцию, Таиланд, Францию, Сингапур, Бахрейн. , Великобритания, Австралия, Россия, Катар, Малайзия, Кувейт, Индонезия, США, Оман, Шри-Ланка и Саудовская Аравия.Мы поставляем адаптеры Tri Clamp, боковые части Tri Clamp по более низким ценам из-за разумного количества человеко-часов в Индии и наличия высококачественных фитингов TC по лучшей цене, доступной в Мумбаи, Индия.
Вы можете отправить письмо по адресу [email protected], чтобы узнать о фитингах Tri Clamp, чтобы получить самую низкую цену. Хотите купить Tri Clamp Flange Fitting по лучшей цене в Индии, прайс-лист Tri Clamp Ferrules.Мы также можем предоставить бесплатный образец Tri Clamp Clover Fitting , Century Steel имеет нашего дилера и дистрибьютора в Гургаоне , Карнатака, Аурангабад, Нагпур, Бхосари, Колхапур, Индор, Раджкот, Хополи, Джайпур, Калькутта, Тамил Наду, Западная Бенгалия, Бангалор, Дели, Харьяна, Раджастхан, Гуджарат, Чхаттисгарх, Вадодара, Прайпур, Мадхья , Ахмадабад, Карнатака, Махараштра, Пенджаб, Лудхиана, Газиабад, Ченнаи (Мадрас), Пуна.Так что, если вы ищете лучшую цену на Tri Clamp Fittingse рядом с вами, с кратчайшей доставкой или бесплатным образцом Tri Clamp Adapters. Позвоните нам или напишите по адресу [email protected], чтобы узнать последний и обновленный прайс-лист на Tri Clamp Laterals .
Размеры фитингов Tri Clamp
Размер фитинга Tri Clamp определяется внешним диаметром трубки или трубы, а не внешним диаметром фланцев или самим Tri Clamp.Ребра фитинга Tri Clamp обычно имеют ширину почти на ½ дюйма больше, чем внешнее расстояние поперек трубы. Это станет особенно запутанным, если к фитингу Tri Clamp не подсоединена труба, как в случае с переходниками. Например, 1,5 “Tri Clamp зазубренный переходник шланга 1/2″ не имеет размера 1,5 дюйма в любом измерении
Внешний диаметр трубы A | Внешний диаметр фланца B | Внутренний диаметр трубы C |
1 “ | 1.98 “ | .87 “ |
1,5 “ | 1,98 “ | 1,37 “ |
2 “ | 2,52 “ | 1.87 “ |
2,5 “ | 3.05 “ | 2.37 “ |
3 “ | 3,58 “ | 2,87 “ |
4 “ | 4.68 “ | 3,83 “ |
6 “ | 6.57 “ | 5,78 дюйма |
8 “ | 8,57 “ | 7,78 дюйма |
10 “ | 10,57 дюйма | 9,69 дюйма |
12 дюймов | 12.57 “ | 11,81 дюйма |
Размеры фитинга Tri Clamp
Внешний диаметр трубки | Фланец OD | Размер зажима |
---|---|---|
1/2 “ | 0.984 “ | Зажим 3/4 “ |
3/4 “ | 0,984 “ | Зажим 3/4 “ |
1 “ | 1.984 “ | Зажим 1,5 “ |
1,5 “ | 1.984 “ | Зажим 1,5 “ |
2 “ | 2,516 “ | Зажим 2 “ |
2,5 “ | 3,047 “ | Зажим 2,5 “ |
3 “ | 3.579 “ | Зажим 3 “ |
4 “ | 4.682 “ | Зажим 4 “ |
Максимальное номинальное давление зажима (PSI) | |||||||
---|---|---|---|---|---|---|---|
Петля одинарная (13MHM) | Двойная петля (13MHHM-DP) | Высокое давление (13MHP) | |||||
Размер | 70F | 250F | 70F | 250F | 70F | 250F | Максимальный крутящий момент |
3/4 дюйма | 1500 | 1200 | 1500 | 1200 | 1500 | 1200 | 130 дюймов LBF |
1,5 дюйма | 500 | 250 | 500 | 250 | 1500 | 1200 | 130 дюймов LBF |
2 дюйма | 450 | 250 | 450 | 250 | 1000 | 800 | 130 дюймов LBF |
2,5 дюйма | 400 | 200 | 400 | 200 | 1000 | 800 | 130 дюймов LBF |
3 дюйма | 350 | 150 | 350 | 150 | 1000 | 800 | 130 дюймов LBF |
4 дюйма | 200 | 125 | 200 | 125 | 800 | 600 | 200 дюймов LBF |
6 дюймов | 150 | 75 | 300 | 200 | 200 дюймов LBF | ||
8 дюймов | 100 | 50 | 250 | 150 | 200 дюймов LBF | ||
10 дюймов | 40 | 30 | 200 | 125 | 200 дюймов LBF | ||
12 дюймов | 30 | 25 | 150 | 100 | 200 дюймов LBF |
Стандарты фитингов Tri Clamp
- Материал клапана: AISI304, AISI304L, AISI316, AISI316L.
- Принцип работы: Может привариваться к трубопроводу и регулировать количество потока в трубопроводе.
- Среда: пиво, аптека, молочные продукты, напитки
- Стандарт: SMS, DIN, 3A.
- Доминирование потока в трубопроводе: DN10-DN200 и 1/4 “-6”, применяется в трубопроводной системе из нержавеющей стали.
Фитинги Tri-Clamp | Tri-Clamp Фитинги Прайс-лист |
---|---|
Нержавеющая сталь SS304 Трубный зажим с обжимным кольцом C Тип трехзажимные фитинги | 1 доллар США.00–100,00 $ / шт. |
Санитарная нержавеющая сталь с тройным зажимом 1,5 дюйма на переходник с наружной резьбой 1/2 дюйма | 3,68–3,76 долл. США / шт. |
Фитинги Tri Clamp для санитарных труб 304/316 из нержавеющей стали | 3,00–59,00 долл. США / шт. |
Санитарный тройник СМС ДИН ИСО БПЭ нержавеющей стали СС304 с Три штуцерами | струбцины1 доллар США.00–100,00 $ / шт. |
Стальной хомут полноразмерный 3A санитарный тройной зажим / электрические зажимы / круглый зажим для трубного фитинга | 1,00–100,00 долларов США / шт. |
Ведущие размеры фитингов Tri Clamp, стандарты для фитингов Tri Clamp в Индии
Продавцы и поставщики фитингов Tri Clamp в Мумбаи.Ознакомьтесь с нашими размерами фитингов с тройным зажимом, размерами и стандартами тройного зажима.
Санитарные уплотнения | Marco Rubber & Plastics
Предлагает полную линейку санитарных прокладок, прокладок, прокладок Tri-Clamp и прокладок Tri-Clover
|
Санитарная прокладка Tri-Clamp – Санитарные уплотнения
Доступные стандартные материалы Стандартные, Металлические или с возможностью рентгеновского обнаружения
- NBR, Buna-N
- EPDM (Хлораминоустойчивый CPD доступен)
- PTFE
- FKM, Viton®
- Aflas®
- FFKM, Kalrez® Тип
Доступные стандарты соответствия:
- Соответствует FDA
- Соответствует USDA 3-A
- USP Class VI Medical Grade
СТАНДАРТНЫЕ Прокладки типа Tri-Clamp
Для 1/2 “и 3/4” Прибл.толщина: 0,079 “
Размеры | ID | OD |
---|---|---|
1/2″ | 3/8 “ | 1″ |
3/4 “ | 5/8″ | 1 “ |
1″ | 7/8 “ | 2″ |
1 1/2 “ | 1 3/8″ | 2 “ |
2″ | 1 7 / 8 “ | 2 1/2″ |
2 1/2 “ | 2 3/8″ | 3 “ |
3″ | 2 7/8 “ | 3 1/2″ |
4 “ | 3 7/8″ | 4 1/2 “ |
5″ | 4 3/4 “ | 5 1/2″ |
6 “ | 5 3 / 4 “ | 6 1/2″ |
Приблизительные размеры
СТАНДАРТНЫХ ФЛАНЦЕВЫХ прокладок Tri-Clamp
Размеры | ID | OD |
---|---|---|
1 “ | 7/8″ | 2 “ |
1 1/2″ | 1 3/8 “ | 2″ |
2 ” | 1 7/8 “ | 2 1/2″ |
2 1/2 “ | 2 3/8″ | 3 “ |
3″ | 2 7/8 “ | 3 1/2 “ |
4″ | 3 7/8 “ | 4 1/2″ |
5 “ | 4 3/4″ | 5 1/2 “ |
6″ | 5 3/4 “ | 6 1/2″ |
8 “ | 7 3/4″ | 8 1/2 “ |
10″ | 9 11/16 “ | 10 1/2 “ |
12″ | 11 11/16 “ | 12 1/2″ |
Приблизительные размеры трехзажимной прокладки TEFLON ENVELOPE
s
Размеры | ID | OD |
---|---|---|
1/2 “ | 3/8″ | 7/8 “ |
3/4″ | 5/8 “ | 7/8 “ |
1″ | 7/8 “ | 2″ |
1 1/2 “ | 1 3/8″ | 2 “ |
2″ | 1 7/8 “ | 2 1/2″ |
2 1/2 “ | 2 3/8″ | 3 “ |
3″ | 2 7/8 “ | 3 1/2 “ |
4″ | 3 7/8 “ | 4 1/2″ |
5 “ | 4 3/4″ | 5 1/2 “ |
6″ | 5 3/4 “ | 6 1/2″ |
8 “ | 7 3/4″ | 8 1/2 “ |
10″ | 9 3/4 “ | 10 1 / 2 “ |
12″ | 11 3/4 “ | 12 1/2″ |
Популярные составы
Свяжитесь с нами, чтобы получить помощь в выборе из них и многих других доступных.
P / N | МАТЕРИАЛ | DUROMETER (SHORE A) | ЦВЕТ | TEMP LOW FL | TEMP HIGH FL | FDA ** * | USP CLASS | FDA ** * | USP CLASS | МЕТАЛЛ ОБНАРУЖИВАЕМЫЙ | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Запросить техническое описание , Доступны стандарты WRAS | |||||||||||||||||||||||||||||
Запросить предложение Лист технических данных E1074 | EPDM | 70 | Белый | -65 | 300 | ||||||||||||||||||||||||
Соответствие | EPDM | 70 | Черный | 90 541-40250 | |||||||||||||||||||||||||
Широкий диапазон соответствия | |||||||||||||||||||||||||||||
Запросить техническое описание E1097 | EPDM | 70 | -65 300 Черный | -65 | |||||||||||||||||||||||||
Разработано для устойчивости к хлораму.Могут быть изготовлены в нестандартных формах с минимальными затратами на установку. | |||||||||||||||||||||||||||||
Запросить техническое описание B1002 | NBR | 70 | Черный | -30 | 250 | ||||||||||||||||||||||||
Доступный в различных дюрометрах и цветах | NBR | 70 | Белый | -30 | 250 | ||||||||||||||||||||||||
Доступен во многих дюрометрах и цветах | |||||||||||||||||||||||||||||
Запросить предложение | -30 | 250 | |||||||||||||||||||||||||||
KTW, WRAS и другие стандарты. | |||||||||||||||||||||||||||||
Запросить техническое описание B1105 | NBR | 70 | Черный | -30 | 250 | ||||||||||||||||||||||||
Датчики | для обнаружения загрязненийЗапросить предложение | 70 | Прозрачный полупрозрачный | -75 | 400 | ||||||||||||||||||||||||
Прозрачный полупрозрачный, доступен во многих вариантах твердости и цвете. | |||||||||||||||||||||||||||||
Запрос сметы Технический паспорт S1037 | VMQ | 70 | Прозрачный полупрозрачный | -75 | 400 | ||||||||||||||||||||||||
Производство материалов для чистых помещений и полимеризованные материалы для чистых помещений доступные опции) | |||||||||||||||||||||||||||||
Запросить предложение Лист данных S1083 | VMQ | 70 | Прозрачный полупрозрачный | -65 | 400 | ||||||||||||||||||||||||
Промышленная чистая упаковка доступные опции) | |||||||||||||||||||||||||||||
Запросить техническое описание S1146 | VMQ | 70 | Белый | -75 | 480 | ||||||||||||||||||||||||
Производство чистых помещений Requ est QuoteDatasheet V1039 | FKM | 75 | Белый | -15 | 437 | ||||||||||||||||||||||||
Доступны варианты производства и упаковки для чистых помещений | |||||||||||||||||||||||||||||
Доступны варианты производства и упаковки чистых помещений | |||||||||||||||||||||||||||||
70 | Белый | -15 | 437 | ||||||||||||||||||||||||||
Паростойкий терполимер, также доступен в черном цвете | |||||||||||||||||||||||||||||
Запросить предложение Черный | -15 | 392 | |||||||||||||||||||||||||||
Металл, обнаруживаемый для обнаружения загрязнения (доступны другие цвета) | |||||||||||||||||||||||||||||
Запросить техническое описание Z1204 | FFKM76 | 905FFKM76 | 905 Черный 9054 1450|||||||||||||||||||||||||||
Наименее дорого для стандартных размеров Альтернатива Kalrez® 6230 | |||||||||||||||||||||||||||||
Запросить техническое описание Z1409 | FFKM | 75 | Черный | Черный | |||||||||||||||||||||||||
Большой диапазон устойчивости к умеренным температурам, альтернатива Kalrez® 6230 | |||||||||||||||||||||||||||||
Запросить техническое предложение Z1318 | FFKM | 75 | Белый | 5 | |||||||||||||||||||||||||
Наименее дорогостоящий для стандартных размеров Альтернатива Kalrez® 6221 | |||||||||||||||||||||||||||||
Запросить техническое описание Z1305 | FFKM | 80 | Белый | 5 | 590 | 9 Повышенная устойчивость к умеренным температурам диапазон, альтернатива Kalrez® 6221 |
* Соответствие FDA согласно 21 CFR 177.2600 частей, одобренных A-D, E&F, доступны по запросу. ** Составы, одобренные USP <87> и USP <88>, доступны по запросу.
Приведенные выше диапазоны температур являются приблизительными только для работы с сухим воздухом и не должны использоваться для определения проектных спецификаций или предельных температур конечного использования. Фактический диапазон температур компаунда для конечного использования в значительной степени зависит от типа детали, конфигурации оборудования, приложенных сил, химических сред, воздействия давления и термоциклирования, а также других факторов.Наиболее практичный способ определения диапазона температур конечного использования – это испытания в реальных условиях применения. Проконсультируйтесь с инженером Marco для получения более подробной информации.
Размеры Tri Clamp | Craft Hardware
Размер Tri Clamp
Когда речь идет о размерах Tri Clamp, все становится немного сложнее. Существует 3 основных мировых стандарта для фитингов Tri Clamp. Но сначала давайте рассмотрим фланец размером и трубку размером любого фитинга Tri Clamp.
- Размер фланца: Размер фланца (см. Рисунок выше) определяет совместимость с другими деталями Tri Clamp.Два фланца соединяются между собой прокладкой и хомутом. Несоответствующие размеры фланцев не могут быть соединены между собой.
- Размер трубки: На трубной стороне фланца имеется широкий выбор размеров для каждого размера фланца. Трубки разных размеров можно соединять вместе, если они используют одинаковый размер фланца.
Существует 3 различных стандарта для санитарных фитингов Tri Clamp: DIN, ISO и BS (см. Таблицу внизу этой страницы). Каждый применяется к разному стандарту размеров трубок.Хотя размеры трубок различаются в зависимости от спецификации, размеры фланцев являются общими для всех трех стандартов. Например, для тройного зажима BS 1,5 ″ используется тот же размер фланца 50,4 мм, что и для тройного зажима DIN DN40. В рамках каждого стандарта размер фланца определяется различными размерами труб.
В мире домашнего пивоварения вы обычно увидите рекламируемые детали Tri Clamp размером 1/2 дюйма, 1,5 дюйма или 2 дюйма. Данная номенклатура используется исключительно для обозначения их совместимости с другими фитингами Tri-Clamp! Эти детали могут фактически не иметь таких же номинальных внутренних диаметров.
В нашем магазине наши фитинги рекламируются как размеры Tri-Clamp 1/2 ″, 1,5 ″ или 2 ″. Обычно мы внимательно указываем внутренний диаметр каждого фитинга.
Образец спецификации Tri Clamp
Спецификация Triclamp | Спецификация трубы | Размер зажима образца | Размер пробирки |
DIN 32676 (DIN 32676 серия A) | Метрическая система – DIN 11850/10357 | 50,5 | DN40 |
ISO 2852 (DIN 32676 серия B) | ISO 1127 | 50,5 | DN32 |
BS 4825 (DIN 32676 серия C, ASME BPE 2009) | Британская система мер – ASTM A270 | 50,5 | 1,5 ″ |
Мы прилагаем все усилия, чтобы предоставить конкретную информацию о том, какие прокладки и зажимы следует использовать для каждого фитинга, который мы продаем в нашей магазин.Если вы все еще не уверены, не стесняйтесь спросить нас перед покупкой!
Размеры фланца и зажима V-образного бандажа – нержавеющая сталь 304, низкоуглеродистая сталь, MS / SS – Ace Race Parts
РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА – НЕРЖАВЕЮЩАЯ СТАЛЬ 304, КОМБИНАЦИЯ MS / SS
Выбор правильного зажима с V-образным диапазоном, фланцев с V-образным диапазоном и полной сборки с V-образным диапазоном может быть довольно простым при запуске нового проекта – определяющими факторами являются качество, тип материала, цена и доступность. Однако выбрать «правильную» замену V-Band Clamp или V-Band Flange на самом деле может быть сложнее, чем можно подумать.Сегодня бесчисленное количество производителей предлагают корпуса турбонагнетателей OEM и послепродажного обслуживания, соединительные коллекторы и компоненты выхлопной системы с фланцевыми соединениями с V-образной лентой, и иногда может казаться почти невозможным найти «правильный» сменный фланец или зажим для вашего приложения.
Из-за того, что сегодня большое количество производителей используют соединения с v-образной полосой, мы наблюдаем меньшую «стандартизацию», когда речь идет о размерах фланца с v-образной полосой и размеров зажимов. Отсутствие стандартизации означает, что сегодня на рынке может быть 10 или более фланцев одинакового внутреннего диаметра с совершенно разными внешними размерами.Эти физические различия не позволят фланцам правильно прилегать друг к другу и не позволят зажиму создать воздухонепроницаемое герметичное уплотнение. Это основная причина трудностей, с которыми сталкивается большинство клиентов при поиске заменяющего компонента для существующего приложения. Вторая причина трудностей, с которой должны столкнуться заказчики и даже производители компонентов, такие как мы, заключается в том, что многие производители OEM и послепродажного обслуживания не могут или не хотят предоставить полные данные о размерах своих фланцев с v-образным ободом.Это означает, что простая проверка совместимости требует бесчисленных измерений, примеров фотографий и множества неприятных телефонных звонков или электронных писем. Хотя мы еще не можем создать исчерпывающую диаграмму совместимости с v-образным диапазоном, которая потребовала бы сбора данных о размерах каждого производителя для каждого зажима или фланца с v-образным диапазоном, которые они производят или используют, мы можем предоставить основные сведения о размерах нашего бренда. хомутов из нержавеющей стали и фланцев с V-образной полосой.
Ниже приведены таблицы, содержащие размеры наших V-образных лент “стандартного” стиля из нержавеющей стали 304, наших V-образных лент из мягкой стали и наших комбинированных V-образных лент из мягкой стали / нержавеющей стали. Все эти типы фланцев V-Band совместимы друг с другом! При выборе фланца или зажима с V-образной полосой необходимо учитывать три основных размера: материал подходящего размера трубы (OD), общий диаметр самого фланца и ширина вершины. Ширина вершины – это измерение плоской поверхности внизу V-образного фиксатора зажима с v-образной лентой. Измерение ширины вершины, приведенное в таблицах ниже, основано на одном фланце и должно быть удвоено при использовании двух совпадающих фланцев для определения требований к общей ширине вершины зажима с v-образной лентой.
ФЛАНЦЫ И ЗАЖИМЫ КЛИНОВОГО ТИПА “СТАНДАРТ”
Ace Race Parts V-Band Узлы – это прецизионные станки с ЧПУ, обработанные на станке, сертифицированном по ISO 9001, и оснащены V-образным зажимом из нержавеющей стали 304 и набором фланцев с V-образным креплением типа «папа / мама». Зажимы и фланцы из нержавеющей стали с V-образной лентой – это доступный и надежный тип зажимной системы, который подходит для высокопроизводительных автомобильных, дизельных, морских и промышленных применений.
Наши фланцы с V-образной лентой с блокировкой типа «папа / мама» используют блокируемую посадочную поверхность для обеспечения герметичного уплотнения без прокладки и обеспечивают простой способ выровнять фланцы во время установки.Сцепляющаяся посадочная поверхность, область, где два фланца встречаются внутри зажима, упрощает установку и установку даже в самых узких местах.
Сварная сторона наших фланцев с V-образной полосой из нержавеющей стали 304 обработана на станке с ЧПУ с цековкой, чтобы материал трубы подходящего размера мог войти во фланец с V-образной полосой и приварить на месте с надлежащим выравниванием. Зенковка фланца с V-образной полосой имеет ширину 0,065 дюйма и позволяет внутреннему диаметру (ID) трубы с толщиной стенки 16 калибра идеально совмещаться с внутренним диаметром фланца с V-образной полосой без каких-либо ограничений или сокращений.
“СТАНДАРТ” РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА – 304 НЕРЖАВЕЮЩАЯ СРЕДА
Артикул | ТИП ФЛАНЦА | РАЗМЕР ТРУБКИ (OD) | НД ФЛАНЦА | APEX ШИРИНА | СОВМЕСТИМЫЙ ЗАЖИМ | ТИП ЗАЖИМА |
22033 | Мужской | 1.500 “ | 2,080 “ | 0,170 “ | 22018 | Стандартный |
22035 | Мужской | 1.750 “ | 2.375 “ | 0,170 “ | 22019 | Стандартный |
22036 | Мужской | 2.000 “ | 2,560 “ | 0,170 “ | 22020 | Стандартный |
22037 | Мужской | 2.250 “ | 2,810 “ | 0,160 “ | 22021 | Стандартный |
22038 | Мужской | 2.500 “ | 3.080 “ | 0.170 “ | 22022 | Стандартный |
22040 | Мужской | 3.000 “ | 3.570 “ | 0,170 “ | 22024 | Стандартный |
22042 | Мужской | 3.500 “ | 4.080 “ | 0,170 “ | 22026 | Стандартный |
22044 | Мужской | 4.000 “ | 4.580 “ | 0,170 “ | 22028 | Стандартный |
22045 | Мужской | 4.500 “ | 5,070 “ | 0,170 “ | 22029 | Стандартный |
22046 | Мужской | 5.000 “ | 5.580 “ | 0,170 “ | 22030 | Стандартный |
22049 | Женский | 1.500 “ | 2,080 “ | 0,170 “ | 22018 | Стандартный |
22051 | женский | 1.750 “ | 2.375 “ | 0,170 “ | 22019 | Стандарт |
22052 | женский | 2.000 ” | 2,560 ” | 0,170 ” | 22020 | Стандарт |
22053 | женский | 2,250 ” | 2,810 ” | 0,160 “ | 22021 | Стандарт |
22054 | женский | 2.500 ” | 3.080 ” | 0,170 ” | 22022 | Стандарт |
22056 | женский | 3.000 ” | 3,570 ” | 0,170 ” | 22024 | Стандарт |
22058 | женский | 3.500 ” | 4.080 ” | 0,170 ” | 22026 | Стандарт |
22060 | женский | 4.000 ” | 4.580 ” | 0,170 ” | 22028 | Стандарт |
22061 | женский | 4.500 ” | 5,070 ” | 0,170 ” | 22029 | Стандарт |
22062 | женский | 5.000 ” | 5.580 ” | 0,170 ” | 22030 | Стандарт |
ФЛАНЦА КЛИНОВОГО ПОЛОСА ИЗ МЯГКОЙ СТАЛИ И ЗАЖИМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 304
Как и наши стандартные V-образные ленты, наши фланцы из мягкой стали с V-образной лентой представляют собой прецизионные станки с ЧПУ на сертифицированном по стандарту ISO 9001 предприятии и оснащены зажимом с V-образной лентой из нержавеющей стали 304 и набором взаимоблокировок типа «папа / мама» из мягкой стали. Стиль V-образных фланцев.Зажимы и фланцы с V-образной лентой из нержавеющей стали – это доступный и надежный тип зажимной системы, который подходит для высокопроизводительных автомобильных, дизельных и промышленных применений.
РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА – МЯГКАЯ СТАЛЬ
Артикул | ТИП ФЛАНЦА | РАЗМЕР ТРУБКИ (OD) | НД ФЛАНЦА | APEX ШИРИНА | СОВМЕСТИМЫЙ ЗАЖИМ | ТИП ЗАЖИМА |
32032 | Мужской | 2.000 “ | 2,560 “ | 0,170 “ | 22020 | Стандартный |
32033 | Мужской | 2.250 “ | 2,810 “ | 0,160 “ | 22021 | Стандартный |
32035 | Мужской | 2.500 “ | 3.080 “ | 0,170 “ | 22022 | Стандартный |
32037 | Мужской | 3.000 “ | 3.570 “ | 0.170 “ | 22024 | Стандартный |
32049 | женский | 2.000 ” | 2,560 ” | 0,170 ” | 22020 | Стандарт |
32050 | женский | 2,250 ” | 2,810 ” | 0,160 “ | 22021 | Стандарт |
32051 | женский | 2.500 ” | 3.080 ” | 0,170 ” | 22022 | Стандарт |
32053 | женский | 3.000 ” | 3,570 ” | 0,170 ” | 22024 | Стандарт |
КОМБИНИРОВАННАЯ КОМБИНАЦИЯ СТАЛЬ / НЕРЖАВЕЮЩАЯ СТАЛЬ В СБОРЕ
Для применений, где требуются фланец из мягкой стали и фланец из нержавеющей стали, мы предлагаем «Комбинированный узел V-образного бандажа», который включает фланец из мягкой стали с наружной резьбой и фланец из нержавеющей стали 304 с внутренней резьбой.Если вам требуется фланец из мягкой стали с внутренней резьбой и фланец из нержавеющей стали 304 с наружной резьбой, мы также можем предложить этот вариант. Как и другие наши фланцы и зажимы с V-образным диапазоном, наши комбинированные узлы с V-образным диапазоном из мягкой стали и нержавеющей стали представляют собой прецизионные станки с ЧПУ на станке, сертифицированном по ISO 9001, и оснащены зажимом с V-образным диапазоном из нержавеющей стали 304.
КОМБИНАЦИЯ СТАЛЬНОЙ И НЕРЖАВЕЮЩЕЙ СТАЛИ РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА
Обратите внимание, что размеры отдельных фланцев для элементов в следующей таблице можно найти в таблицах выше.Все фланцы «стандартного» типа, низкоуглеродистой стали и низкоуглеродистой стали / нержавеющей стали с V-образным диапазоном имеют одинаковые габаритные размеры.
V-BAND В СБОРЕ Артикул | РАЗМЕР ТРУБКИ (OD) | НАРУЖНЫЙ ФЛАНЕЦ Артикул | ВНУТРЕННИЙ ФЛАНЕЦ Артикул | СОВМЕСТИМЫЙ ЗАЖИМ | ТИП ЗАЖИМА |
22006-1 | 2.500 “ | 32035 | 22054 | 22022 | Стандартный |
22008-1 | 3.000 “ | 32037 | 22056 | 22024 | Стандартный |
Ищете размерные детали для нашего стиля «Quick Release», алюминия и комбинированных V-образных ремешков из алюминия и нержавеющей стали? Кликните сюда!
www.ProcessFittings.com – Эксперты по технологической арматуре из нержавеющей стали
Фитинги TC, обжимная муфта TC, DIN32676-A, метрическая | |||||||
Размер | FLG OD | НАД ТРУБЫ | ВД ТРУБЫ | WT | G CTR | L1 | Код детали |
DN6 | 25.40 | 8,00 | 6,00 | 1,00 | 20,30 | 21,50 | CF.DNA.D006.6 |
DN8 | 25,40 | 10,00 | 8,00 | 1,00 | 20,30 | 21,50 | CF.ДНК.D008.6 |
DN10 | 34,00 | 13,00 | 10,00 | 1,50 | 27,50 | 21,50 | CF.DNA.D010.6 |
DN15 | 34,00 | 19,00 | 16,00 | 1.50 | 27,50 | 21,50 | CF.DNA.D015.6 |
DN20 | 34,00 | 23,00 | 20,00 | 1,50 | 27,50 | 21,50 | CF.DNA.D020.6 |
DN25 | 50.50 | 29,00 | 26,00 | 1,50 | 43,50 | 21,50 | CF.DNA.D025.6 |
DN32 | 50,50 | 35,00 | 32,00 | 1,50 | 43,50 | 21,50 | CF.ДНК.D032.6 |
DN40 | 50,50 | 41,00 | 38,00 | 1,50 | 43,50 | 21,50 | CF.DNA.D040.6 |
DN50 | 64,00 | 53,00 | 50,00 | 1.50 | 56,50 | 21,50 | CF.DNA.D050.6 |
DN65 | 91,00 | 70,00 | 66,00 | 2,00 | 83,50 | 28,00 | CF.DNA.D065.6 |
DN80 | 106.00 | 85,00 | 81,00 | 2,00 | 97,00 | 28,00 | CF.DNA.D080.6 |
DN100 | 119,00 | 104,00 | 100,00 | 2,00 | 110,00 | 28,00 | CF.ДНК.D100.6 |
DN125 | 155,00 | 129,00 | 125,00 | 2,00 | 146,00 | 28,00 | CF.DNA.D125.6 |
DN150 | 183,00 | 154,00 | 150,00 | 2.00 | 174,00 | 28,00 | CF.DNA.D150.6 |
DN200 | 233,50 | 204,00 | 200,00 | 2,00 | 225,00 | 28,00 | CF.DNA.D200.6 |
Фитинги TC, прокладка TC, DIN32676-A, метрическая | |||||||
Размер | FLG OD | FLG ID | G CTR | Код детали | |||
DN6 | 25.40 | 6,00 | 20,30 | CG.DNA.D006 | |||
DN8 | 25,40 | 8,00 | 20,30 | CG.DNA.D008 | |||
DN10 | 34,00 | 10.00 | 27,50 | CG.DNA.D010 | |||
DN15 | 34,00 | 16,00 | 27,50 | CG.DNA.D015 | |||
DN20 | 34,00 | 20,00 | 27.50 | CG.DNA.D020 | |||
DN25 | 50,50 | 26,00 | 43,50 | CG.DNA.D025 | |||
DN32 | 50,50 | 32,00 | 43,50 | CG.ДНК.D032 | |||
DN40 | 50,50 | 38,00 | 43,50 | CG.DNA.D040 | |||
DN50 | 64,00 | 50,00 | 56,50 | CG.DNA.D050 | |||
DN65 | 91,00 | 66,00 | 83,50 | CG.DNA.D065 | |||
DN80 | 106,00 | 81,00 | 97,00 | CG.DNA.D080 | |||
DN100 | 119.00 | 100,00 | 110,00 | CG.DNA.D100 | |||
DN125 | 155,00 | 125,00 | 146,00 | CG.DNA.D125 | |||
DN150 | 183.00 | 150,00 | 174,00 | CG.DNA.D150 | |||
DN200 | 233,50 | 200,00 | 225,00 | CG.DNA.D200 |
Купите эти продукты безопасно, быстро и легко в нашем интернет-магазине:
Хомуты для шлангов – крепеж Mart
Нажмите на тип шлангового зажима выше, чтобы продолжить покупки…
Хомуты для шлангов в основном используются для крепления и герметизации шлангов и трубок к фитингам и трубам.Хомуты для шлангов с червячным приводом очень популярны, потому что они регулируются, просты в использовании и не требуют специальных инструментов – отвертка, гаечный ключ или торцевой ключ – все, что нужно для установки и снятия. Невыпадающий винт / червячная передача сопрягаются с прорезями в ленте для регулировки диаметра зажима в заданном диапазоне. Ленту можно полностью освободить (открыть), чтобы шланговые хомуты можно было установить на шланги и трубки, уже на месте. Они также используются для различных применений без шлангов, например, для прикрепления или соединения одного объекта с другим.Хомуты многоразового использования, также известны как:
хомуты червячные, хомуты червячные, хомуты червячные.
Размер хомутов относится к их диапазону диаметров зажима, который указан как минимальный и максимальный используемый диаметр в дюймах; некоторые зажимы также указаны по размеру SAE (Общество автомобильных инженеров). Чтобы определить необходимый размер, установите шланг (или трубку) на фитинг или трубу (которая расширяет шланг), измерьте внешний диаметр шланга, затем выберите зажим, который соответствует этому диаметру, примерно в середине его диапазона.Если известна установленная внешняя окружность шланга, разделите ее на 3,14 (пи), чтобы преобразовать длину окружности в диаметр.
Хомуты для шлангов стандартной серииявляются наиболее распространенными и используются в транспортных средствах и в промышленности. Минимальный диаметр зажима составляет 3/8 дюйма, а типичный максимальный – около 8 7/16 дюйма. У них есть ленты шириной 1/2 дюйма и винты с шестигранной головкой 5/16 дюйма. Эти зажимы соответствуют требованиям SAE по крутящему моменту или превышают их.
Хомуты для шлангов серииMiniature используются со шлангами и трубками малого диаметра, такими как трубопроводы для воздуха, жидкости и топлива.Минимальный диаметр составляет 7/32 дюйма, а максимальный – около 1 3/4 дюйма. Ленты имеют ширину 5/16 дюйма, а винт представляет собой шестигранную головку с прорезью 1/4 дюйма. Их небольшой размер позволяет устанавливать их в ограниченном пространстве.
Хотя хомуты для шлангов можно соединять встык для создания нестандартных или больших размеров, вместо этого рассмотрите возможность использования Create-A-Clamp для изготовления хомутов до 16 футов в диаметре. В комплект входят 50-футовый рулон ленты шириной 1/2 дюйма, который легко отрезать по длине, 20 крепежных деталей (концы ленты с прорезями и корпуса с невыпадающим винтом / червячной передачей) и 10 стыков для комбинирования лент меньшей длины.Все компоненты изготовлены из нержавеющей стали, а винты с шестигранной головкой и шлицем 5/16 дюйма входят в стандартную комплектацию. В отличие от других систем обвязки / обвязки не требуются специальные инструменты, кроме оловянных ножниц и отвертки или шестигранной отвертки. Эти хомуты для шлангов с червячным приводом можно легко снять и переустановлен, уменьшен или увеличен (обрезать полосу, чтобы сделать ее меньше; использовать стык и дополнительную полосу, чтобы сделать больше).
Частичные хомуты из нержавеющей стали, которые рекомендуются для большинства применений, имеют ленту из нержавеющей стали; гальванический винт и корпус обеспечивают хорошую коррозионную стойкость.Для обеспечения хорошей коррозионной стойкости выбирайте все хомуты из нержавеющей стали с лентой, винтом и корпусом из нержавеющей стали. Эти качественные хомуты для шлангов отечественного производителя.
На фитингах с одинарными зазубринами поместите хомут в углубление. На фитингах с несколькими зазубринами убедитесь, что зажим расположен над зазубринами. Не превышайте рекомендуемый момент затяжки для зажима.
Эти хомуты не рекомендуется использовать с мягкими шлангами, такими как силиконовые, потому что шланг может выдавиться или порезаться за пазы на ленте.Кроме того, убедитесь, что выбранный вами зажим подходит для вашего применения.
CI: HSCLMPS v1.0
Выхлопные хомуты | Fastenright Ltd
Хомуты выхлопные
Выхлопные хомуты, также известные как хомуты с U-образными болтами, в основном используются в автомобилях для крепления выхлопных газов к автомобилю, избегая необходимости сварки. Зажим хорошего качества улучшит характеристики автомобиля, так как неисправный зажим означает, что поток воздуха не ограничивается через выхлоп. Это приведет к потере мощности двигателя и снижению производительности вашего автомобиля или фургона.
Выхлопные зажимы используются не только для улучшения характеристик транспортных средств, но и для других целей, не относящихся к автомобилестроению, например, для удержания труб или трубок на месте как внутри, так и снаружи здания.
Выхлопные зажимы доступны в размерах M6, M8 и M10 для тяжелых условий эксплуатации, а также в 3/8 ″ BSW из мягкой стали, оцинкованной пластины, и поставляются в комплекте с гайками. Размер отверстия колеблется от 28 мм до 153 мм.
Все стандартные размеры перечислены ниже, другие размеры и специальные выхлопные зажимы по чертежу или спецификации заказчика доступны для заказа.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ | ||||||||
РАЗМЕР (A) | B (мм) | C (мм) | D (мм) | E (мм) | F (РЕЗЬБА) | G (мм) | H (мм) | I (мм) |
28 мм | M8 | |||||||
29 мм / 1 1/8 ″ | M6 | |||||||
29 мм / 1 1/8 ″ | M8 | |||||||
32 мм / 1 1/4 ″ | 39 | 60 | 25 | 8 | M6 | 16.5 | 20 | 52 |
32 мм / 1 1/4 ″ | M8 | |||||||
35 мм / 1 3/8 ″ | M8 | |||||||
36 мм | M8 | |||||||
36 мм | M10 | |||||||
38 мм / 1 1/2 ″ | M8 | |||||||
38 мм 1 1/2 ″ | M10 | |||||||
40 мм / 1 9/16 ″ | M8 | |||||||
40 мм / 1 9/16 ″ | M10 | |||||||
41 мм / 1 5/8 ″ | 50 | 69 | 32 | 11 | M8 | 16 | 22 | 65 |
42 мм | 50 | 72 | 27 | 10 | M8 | 15 | 30 | 65 |
42 мм | M10 | |||||||
43 мм / 1 11/16 ″ | M8 | |||||||
45 мм / 1 3/4 ″ | 54 | 71 | 32 | 10 | M8 | 16 | 22 | 70 |
45 мм / 1 3/4 ″ | M10 | |||||||
46 мм / 1 13/16 ″ | 72 | M8 | 13 | |||||
48 мм / 1 7/8 ″ | 59 | 74 | 34 | 11 | M8 | 16 | 22 | 72 |
48 мм 1 7/8 ″ | M10 | |||||||
50 мм / 2 ″ | 58 | 79 | 35 | 10 | M8 | 15 | 30 | 80 |
50 мм / 2 ″ | M10 | |||||||
51 мм / 2 ″ | 80 | M8 | 13.5 | |||||
52 мм / 2 1/16 ″ | 60 | 81 | 37 | 10 | M8 | 15 | 30 | 76 |
52 мм / 2 1/16 ″ | M10 | |||||||
53 мм / 2 1/8 ″ | 80 | M8 | 13,5 | |||||
54 мм / 2 1/8 ″ | 62 | 80 | 35 | 8 | M8 | 15.5 | 28 | 80 |
54 мм / 2 1/8 ″ | M10 | |||||||
55 мм | M10 | |||||||
57 мм / 2 1/4 ″ | 66 | 84 | 40 | 11 | M8 | 16 | 32 | 87 |
58 мм | M8 | |||||||
58 мм | M10 | |||||||
59 мм | 86 | M8 | 16 | |||||
60 мм / 2 3/8 ″ | M8 | |||||||
60 мм / 2 3/8 ″ | M10 | |||||||
63.5 мм / 2 1/2 ″ | ||||||||
65 мм | 73,5 | 94 | 43 | 11 | M8 | 15,5 | 30 | 88 |
65 мм | M10 | |||||||
67 мм / 2 5/8 ″ | 75 | 93 | 44 | 10 | M8 | 17 | 27 | 93 |
67 мм / 2 5/8 ″ | M10 | |||||||
70 мм / 2 3/4 ″ | 78 | 97 | 45.5 | 11 | M8 | 17 | 26 | |
70 мм / 2 3/4 ″ | M10 | |||||||
73 мм / 2 7/8 ″ | ||||||||
75 мм / 3 ″ | ||||||||
76 мм | M8 | |||||||
79 мм / 3 1/8 ″ | 88 | 107 | 50 | 10 | M8 | 16 | 27 | 102 |
79 мм / 3 1/8 ″ | 90 | 122 | 56 | 17 | M10 | 21 | 50 | 128 |
80 мм / 1 3/8 ″ | M8 | |||||||
83 мм | M8 | |||||||
85 мм / 3 3/8 ″ | 85 | M8 | ||||||
89 мм | M8 | |||||||
92 мм / 3 5/8 ″ | 104 | 119 | 57 | 11 | M8 | 17 | 34 | 114 |
95 мм | M8 | |||||||
102 мм | M8 | |||||||
105 мм / 4 1/8 ″ | 116 | 150 | 80 | 27 | M10 | 21 | 50 | 156 |
105 мм / 4 1/8 ″ | 115 | 138 | 62 | 12.5 | M10 | 17 | 45 | 138 |
105 мм / 4 1/8 ″ | 115 | 138 | 62 | 12,5 | M10 | 17 | 45 | 146 |
106 мм | M8 | |||||||
108 мм / 4 1/4 ″ | 118 | 155 | 81 | 28 | M8 | 20 | 50 | 166 |
110 мм | M8 | |||||||
114 мм | 123 | 165 | 83 | 25 | M10 | 21 | 40 | – |
114.5 мм / 4 1/2 ″ | 125 | 162 | 82 | 25 | M10 | 20 | 35 | 160 |
115 мм | M8 | |||||||
118 мм / 4 5/8 ″ | 126 | 152 | 83 | 25 | M10 | 21 | 50 | 170 |
120 мм | M8 | |||||||
121 мм / 4 3/4 ″ | 132 | 170 | 84 | 24 | M10 | 21 | 50 | 172 |
121 мм / 4 3/4 ″ | 132 | 172 | 84 | 24 | M10 | 22 | 40 | 170 |
127 мм | M8 | |||||||
127 мм / 5 ″ | 142 | 161 | 90 | 27 | 3/8 ″ BSW | 20 | 50 | 183 |
127 мм / 5 ″ | 143 | 161 | 91 | 27 | 3/8 ″ BSW | 16 | 50 | 183 |
130 мм / 5 1/8 ″ | M10 | |||||||
132 мм / 5 1/8 ″ | M10 | |||||||
135 мм | M8 | |||||||
153 мм / 5 1/8 ″ | 165 | 189 | 90 | 20 | M10 | 22 | 35 | 202 |
* Только для ознакомления
.
