Всё о струбцинах – какие бывают и какие лучше для чего | Своими руками
Содержание ✓
- ✓ Классика: винтовая струбцина
- ✓ Быстрозажимные струбцины
- ✓ Струбцины на все случаи жизни
- ✓ ИСТОРИЯ СТРУБЦИНЫ – ЭТО ИНТЕРЕСНО
- ✓ Струбцина своими руками – отличное видео
При выполнении многих работ возникает необходимость зафиксировать в определённом положении заготовку. Для этой цели используют струбцины и зажимы. Основные виды этих инструментов мы представляем в этом обзоре.
Существует великое множество самых разных струбцин. Для выполнения основных работ в домашней мастерской достаточно иметь классические винтовые и практичные быстро-зажимные струбцины. Но если возникает необходимость обработать какую-то заготовку необычной формы, то потребуется целый набор специальных струбцин.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Классика: винтовая струбцина
Винтовые струбцины различают по форме — одни напоминают латинскую букву F, другие букву G.

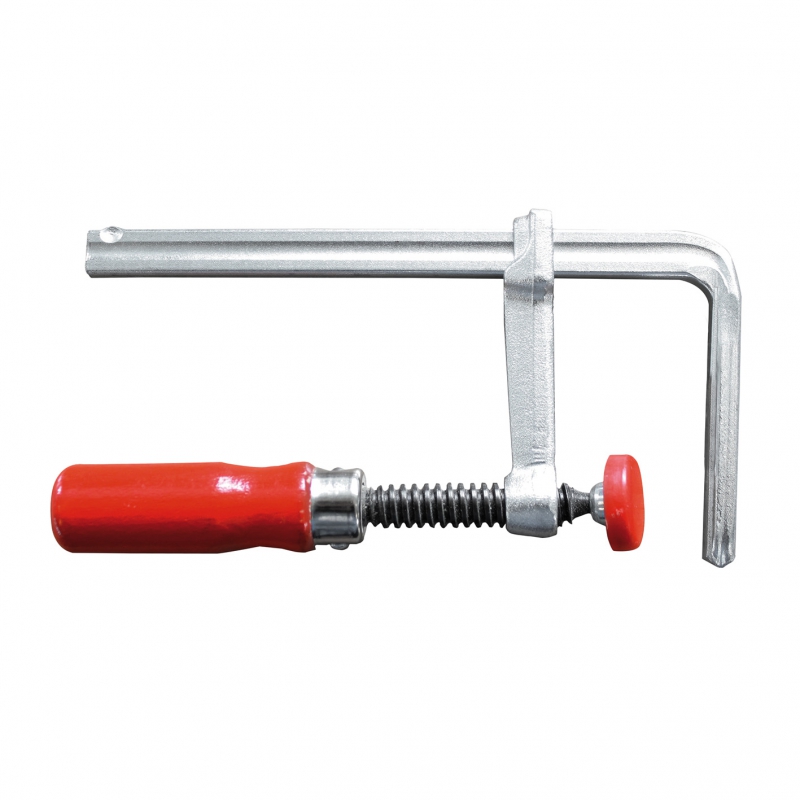

F-образные струбцины состоят из металлической шины с установленными на ней неподвижной и подвижной губками. Иногда неподвижная губка составляет с шиной единое целое. Подвижная губка снабжена поджимным винтом с деревянной, пластиковой или металлической рукоятью.

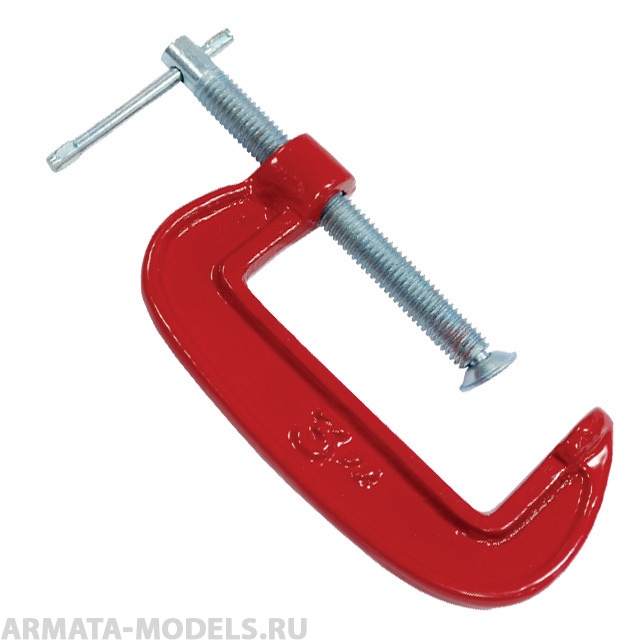

G-образные струбцины устроены так, что шина, верхняя и нижняя губка представляют собой единую цельнолитую конструкцию. Поджимной винт установлен на нижней губке.
У качественных изделий прижимные губки снабжены съёмными пластиковыми накладками, предотвращающими образование вмятин на мягких материалах, а для оптимальной фиксации головка на поджимном винте сделана подвижной.
Хороший поджимной винт всегда оцинкован и имеет трапециевидную резьбу. Добротная ручка—из дерева или пластика — не должна скользить в ладони.
Рифленые кромки на внутренней стороне шины обеспечивают надёжную фиксацию струбцины при сжимании.
Быстрозажимные струбцины
Для закрепления традиционной винтовой струбцины нужны две руки.
Подчас приходится даже прибегать к услугам помощника, чтобы зафиксировать заготовки в нужном положении. Особенно проблематично закреплять что-то, стоя на стремянке. А вот быстрозажимные струбцины можно разжимать и сжимать одной рукой, не перехватывая рукоятку.

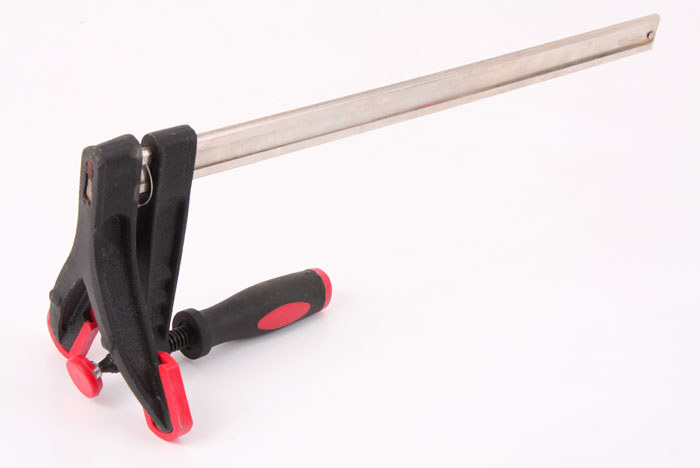

Быстрозажимные струбцины открывают и закрывают нажатием одной рукой на рычаги. Струбцины этого вида имеют различные конструкции, наиболее распространённые быстрозажимные струбцины состоят из металлической шины, на которой установлены пластиковые прижимные губки.
Практичные аксессуары
Фирма Wolfcraft предлагает полезные приспособления, с помощью которых можно превратить быстрозажимные струбцины в многофункциональные инструменты. Некоторые устройства, как, например, верстачные зажимы, можно использовать и как обычные быстрозажимные струбцины.
Струбцины на все случаи жизни
Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется.
Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.
Клещеобразные струбцины с храповым механизмом
1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.
2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.
Струбцины из пружинной стали
Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции.
Рычажные струбцины

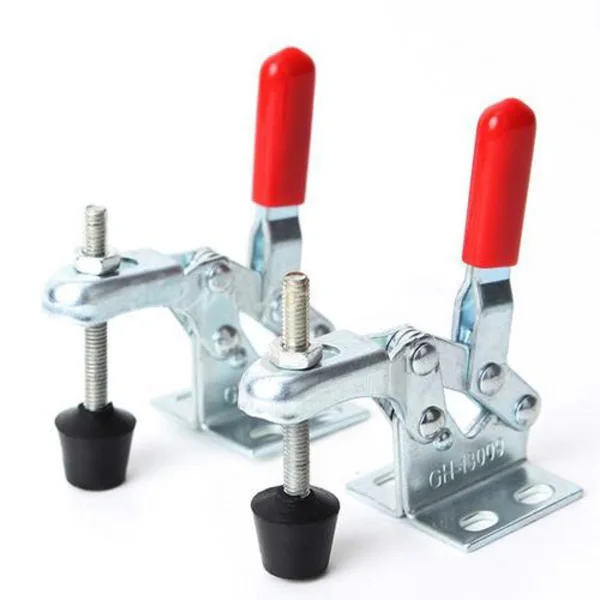

Рычажные струбцины — профессиональные инструменты, обеспечивающие экстремальное сжатие.
Пружинные струбцины
Для склеивания небольших заготовок без сильного сжатия лучше всего использовать простые и недорогие пружинные струбцины.
Струбцины для верстаков
Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.
Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.
Узкие специалисты
Если требуется изготовить предметы необычных форм или выполнить другие нестандартные работы, то без специальных струбцин не обойтись. Некоторые из них совсем недороги, за другие придётся выложить немалые деньги, например за струбцины для фиксации кромочных лент при изготовлении мебели. Но если такую работу приходится делать лишь изредка, то вместо кромочной струбцины можно использовать деревянные клинышки, как это описано в информации справа.
Угловые струбцины: для быстрой и простой фиксации досок и рам под углом в 90 градусов используют угловые струбцины. По мимо угловых с их помощью можно выполнять и Т-образные соединения.
Деревянные струбцины: эти инструменты используют для склеивания реек, плинтусов и окантовок всех типов, для которых стальная струбцина не подходит из-за веса.
В деревянных струбцинах сжатие происходит не через закручивание винта, а с помощью нажатия на расположенный сбоку рычаг. Давление производится непосредственно рукой на рычаг и поэтому может дозироваться тщательнее, чем при работе с винтовыми инструментами.
Ленточные струбцины: с помощью этих приспособлений склеивают выдвижные ящики и корпуса мебели. Эти струбцины используют также при изготовлении к предметов А нестандартных Н форм, например, для шестигранных корпусов мебели. Инструменты обеспечивают равномерное давление на все места соединений элементов.
Помогут клинышки
При приклеивании кромочной ленты на мебельную заготовку можно обойтись и без специальной струбцины. Возьмите два деревянных клинышка и введите их острыми концами навстречу друг другу в пространство между шиной зафиксированной винтовой струбцины и кромочной лентой. Двигая клинышки навстречу друг другу, можно оказывать необходимое давление на кромку.
Дёшево, но не сердито
Некачественные материалы часто не выдерживают высокого давления.
Шина на инструменте на фото выгнулась от напряжения. Струбциной еще можно пользоваться, но заготовка из-за нарушенной геометрии будет выталкиваться из-под прижимной губки.
Запчасти
Даже самая хорошая струбцина с годами изнашивается. Однако далеко не всегда в этом случае приходится покупать новый инструмент. Многие известные производители предлагают запасные части к своим изделиям. В конечной итоге всегда выгодно покупать высококачественные изделия.
ИСТОРИЯ СТРУБЦИНЫ – ЭТО ИНТЕРЕСНО
КАК СТОЛЯРЫ КРЕПЯТ СВОИ ИЗДЕЛИЯ
До 14 или 15 столетия у столяров не было надежных клеев для соединения деталей мебели. Вместо этого им приходилось полагаться на иные методы, включающие прочные соединения в шип и паз, кожаные скрепы или обивку металлическими полосами.
С появлением прочных животных (костных) клеев мастерам-ремесленникам пришлось изобретать способы удержания деревянных деталей вместе на время, пока адгезивное вещество не высохнет. Однако об этих клеях известно очень мало.
Английский историк Джозеф Мок-сон в своей книге, изданной в 17 столетии, «Опыты по механике», лишь упоминает о «клеянках». На иллюстрациях того времени, однако, можно видеть рабочие верстаки с рядами отверстий для крепежа (т. н. собачек) в крышке и ножках. Вставка разнообразных деревянных штырей (собачек) была одним из способов закрепления деревянных деталей. Однако такие профессионалы, как столяры или корабельные плотники, все более и более нуждались в устройствах для мобильного закрепления обрабатываемых частей и деталей.
Есть ли кто-либо, у кого излишек струбцин?
К 18 веку высококлассные сголяры-мебельщики уже имеют большое разнообразие деревянных струбцин (скоб или зажимов, как их называли в Англии), которые они изготавливают по мере необходимости. У них были «стержневые» или «полосовые» струбцины, с зазубренными деревянными стержнями, и зажимы в форме буквы «С» традиционного или прямоугольного профиля. Но все они использовали деревянные винты с резьбой ручного изготовления, и именно они стали первыми хитроумными устройствами для закрепления.
Получившие широкое развитие к концу 1700 годов, эти винты ручной работы нарезали собственно в мастерской из дерева, чаще всего из березы, клена или гикори. Чтобы нарезать резьбу, им приходилось протаскивать деревянный стержень сквозь винтовую коробку, содержащую ряд лезвий. Чтобы нарезать соответствующую резьбу в гайке, они вращали металлическую втулку или метчик внутри высверленного отверстия.
Нарезанные вручную винты варьировались по длине гайки от 4 до 22 дюймов, а по диаметру отверстия от ГА и до 15 % дюймов. Компания инструментов Стенли выпускала полные комплекты березовых винтов ручной нарезки вплоть до 1879 года, но большинство производителей к началу 19 столетия стали заменять дерево металлом, как показано на фото. Однако инструментальная компания из Огайо все-таки продавала полностью деревянные винты вплоть до 1910 года.
Промышленный бум в Америке периода перед Гражданской войной обеспечил возникновение других усовершенствований в области струбцин. Деревянные струбцины в форме буквы «С» были заменены на литые из чугуна и стали.
Патент Хаммера 1837 года на струбцины в форме буквы «G» обеспечил мгновенную регулировку скользящего винта при помощи винтового барашка. Быстродействующий зажим компании Е. С. Стирнс был еще быстрее. Одна их губка свободно скользила вдоль зазубренного корпуса, в то время как другая представляла собой рычаг на петлях, который мог откидываться и закрепляться в запертом состоянии.
Даже надежные и проверенные винты ручной работы претерпели драматические изменения. Патент Йоргенсона 1903 года на регулируемые установочные винты позволил столярам регулировать губки струбцин под любыми углами и приспосабливать их к большему числу разнообразных работ по склейке.
Большинство старых струбцин и зажимов имеют невысокую стоимость, однако, черт побери, если вам повезет найти одну-две, которые еще работают… Так есть кто-либо, у которого имеется излишек струбцин?
Читайте также: Работа струбциной и варианты ее использования
Струбцина своими руками – отличное видео
Струбцины своими руками
Watch this video on YouTube
© Автор: Николай Лехман
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.
БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Типы струбцин: выбираем зажим правильно!
Вопросы, рассмотренные в материале:
- Что представляет собой струбцина
- Какие существуют типы струбцин по конструкции
- Как отличаются струбцины по структурным особенностям
- Что нужно учитывать при выборе струбцин
Высокое качество слесарных и столярных работ достигается за счет использования подходящего инструмента и вспомогательных приспособлений. Основным во время подобных операций обычно является станок, верстак или надежно закрепленный стол, однако этого недостаточно, также необходимы устройства для зажима обрабатываемой детали, то есть различные типы струбцин.
Именно о них более подробно вы узнаете из нашей статьи.
Что представляет собой струбцина
Струбциной называют вспомогательный инструмент, используемый для закрепления деталей. При этом последние прижимаются друг к другу либо к определенной поверхности. Данное приспособление активно применяется столярами и сварщиками и обычно включает в себя две части: рамку и зажимный механизм. Благодаря рамке достигается определенная жесткость конструкции, тогда как устройство для зажима необходимо, чтобы закреплять детали.
На самом деле, по своей конструкции струбцины похожи на слесарные тиски, разница лишь в том, что тут отсутствует необходимость стационарной установки. Отметим, что такой инструмент может иметь различные конструкции и габариты, благодаря чему достигается определенная сила сжатия.
Различные типы струбцин могут применяться при самых разных операциях. Так, они значительно упрощают склеивание деталей. Дело в том, что во время подобных работ поверхности должны быть плотно прижаты друг к другу в течение 24 часов.
Добиться качественного соединения, все это время удерживая элементы изделия руками, просто невозможно. Кроме того, данное приспособление может использоваться в качестве конструкции, прижимающей приборы к поверхности, – именно таким способом крепятся к столу знакомые всем мясорубки и настольные лампы.
Если сравнивать струбцину и тиски по конструкции, то первая окажется более хлипкой, поэтому и фиксация с ее помощью оказывается менее надежной. Также не стоит забывать, что возможности данного приспособления ограничиваются размерами рамки. Поэтому если требуется прочно скрепить различные заготовки, одновременно используют несколько струбцин, в некоторых случаях их количество возрастает до десятка. Специалисты, пользующиеся этим инструментом, даже говорят, что струбцин много не бывает.
В качестве материала изготовления данного приспособления может использоваться дерево либо металл. Металлические конструкции считаются более надежными, так как обладают большей жесткостью и не боятся влажности.
В профессиональной среде данный инструмент нередко называют зажимом.
Если говорить о типах струбцин, то они могут быть:
- g-образные;
- торцевые;
- t-образные;
- f-образные;
- ленточные;
- трубные;
- пружинные;
- автоматические;
- угловые.
Отметим, что каждый из типов используется при выполнении определенной задачи, так как пока нет инструмента, способного выполнять сразу все функции.
Типы струбцин по конструкции
По конструкции среди всех существующих зажимов выделяют несколько типов:
1.
Корпусные.
В данном случае инструмент используется для фиксации обрабатываемых элементов на косых и параллельных плоскостях. Прижим обеспечивается за счет корпуса струбцины, чем и объясняется название данного типа. Это устройство выглядит как два металлических прямоугольных бруса, с одной стороны скрепленных прочной планкой. Один брусок прикреплен к планке неподвижно, тогда как второй оснащен дотягивающим винтом, за счет чего может свободно перемещаться. Противоположная часть брусков представляет собой прижимные губы.
Для зажима деталей металлические бруски сводят до упора в заготовку и затягивают винт, который снабжен удобной ручкой. Данная модель применяется мастерами чаще всего.
2. Магнитные.
Эта модель обычно используется в процессе сварки, поскольку позволяет предварительно зафиксировать пару металлических заготовок, например, трубки, профильные уголки, пр.
Такой зажим может выглядеть как равнобедренный прямоугольный треугольник, пяти- или шестигранник.
Грани струбцины оснащаются магнитными вставками, благодаря которым происходит фиксация металлических элементов.
3. Винтовые.
Это достаточно распространенный тип вспомогательного инструмента, который имеет разные варианты исполнения, однако основное зажимное усилие всегда достигается за счет винта с ручкой и пятаком. Модель может выглядеть как корпусный зажим, где прижимной винт проходит сквозь брусок, а пятак играет роль губы. Также возможно изготовление корпуса в виде струбцины типа G или «П», где черед одну из «ножек» проходит зажимной винт с пятаком.
Нередко встречаются кованые винтовые струбцины, для изготовления которых используется инструментальная сталь. Дело в том, что после ковки и закалки металл отличается повышенной прочностью, а значит, изготовленный из него инструмент наиболее надежен.
Рекомендуем статьи по металлообработке
- Марки сталей: классификация и расшифровка
- Марки алюминия и области их применения
- Дефекты металлический изделий: причины и методика поиска
4.
С трещоткой.
Внешне этот тип больше всего напоминает большую бельевую прищепку. Приспособление зажимается усилием руки, а разжимание губ становится невозможным за счет храпового механизма. Ослабить зажим позволяет предусмотренный для этого рычажок-собачка или кнопка.
5. Гидравлические.
Такая струбцина, так же как винтовая, имеет G-образный корпус. Разница в том, что винт у этого типа заменен на устройство, подобное домкрату, на штоке которого предусмотрен пятак.
6. Вакуумные.
Данный инструмент представляет собой раму, на которой параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.
Подобная модель необходима для позиционирования в одной плоскости двух плоских деталей, допустим, пары листов МДФ, металла.
7. Триггерные.
Данный тип еще известен как быстрозажимный.
Это струбцина типа F, где одна губка неподвижно закреплена на металлической планке, а вторая оснащена рукоятью как у пистолета, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком-замком. Если флажок повернут в положение, при котором инструмент разблокирован, подвижная губа без труда движется вдоль планки.
В обратном случае прижать детали можно, нажав на рычажок. Движение губы в противоположную сторону оказывается невозможным благодаря замочному механизму. Если говорить в целом, то данный инструмент по принципу действия очень похож на пистолеты для герметиков.
Типы струбцин по структурным особенностям
Благодаря отличиям в конструкции различные типы струбцин позволяют эффективно фиксировать под определенными углами детали из самых разных материалов конкретных форм и размеров. Некоторые подобные инструменты предназначены для сварочных работ, иные могут упростить задачу столяра, без третьих никак не обойтись во время склеивания плоских деталей встык.
Сегодня в продаже можно найти множество различных зажимов, в том числе струбцины типа метро, но отдельно стоит сказать о закрывающей модели, ведь она занимает отдельное место среди всех типов этого вспомогательного инструмента. На самом деле, речь идет не столько о дополнительном приспособлении, сколько о самостоятельном монтажном элементе. Он используется для крепления монтажного профиля к двутавровым балкам, когда требуется просверлить отверстия.
С точки зрения структурных особенностей выделяют такие типы струбцин:
- G-образные.
Отличный вариант для работы с металлом. Поскольку эта модель кованая, изготовленная из инструментальной стали, то она может похвастаться высокой прочностью и подходит для временного скрепления нескольких металлических деталей. За счет мелкого шага резьбы достигается хороший прижим без люфта, поэтому значительно упрощается работа с заготовками и не требуется периодического поджатия.
Данные зажимы позволяют склеить детали, прижать друг к другу листы металла для сваривания, закрепить плоский элемент изделия на время обработки шлифмашинкой или напильником. Немаловажно, что фиксация заготовок не требует от специалиста больших усилий.
- Торцевые.
По своей конструкции эта модель близка к струбцинам типа G. Она имеет литой или кованый корпус, три винтовых зажима с пятками, расположенными друг к другу под прямым углом. Данное приспособление отлично подходит для работы с деревом, так как позволяет добиться хорошего сцепления поверхностей и их взаимной фиксации. По этой причине торцевые зажимы чаще всего используют столяры во время приклеивания накладок на торцы мебели.
Однако здесь есть и свои минусы, например, некоторое неудобство использования, вызванное тем, что приходится одновременно придерживать наладку, затягивать винты и держать зажим.
- T-образные.
Главным отличием этого зажима от всех остальных можно назвать наличие направляющего профиля в виде буквы «Т». Его длина у некоторых моделей бывает более метра. На профиле закреплены подвижные губы, а прижим обеспечивает винт с ручкой, который соединен со второй губой. Такой зажим подходит для закрепления секционных заготовок, является самым подходящим инструментом при монтаже оконных переплетов и производстве мебели.
- F-образные.
Подобная конструкция менее надежна, чем уже описанный G-образный тип крепления струбцины. Несмотря на это, такой зажим используется очень часто, так как обладает широким диапазоном регулировок. С одного конца металлической рейки закреплена неподвижная губа, а с другого – губа со свободным ходом, также на ней установлен поджимной винт с шайбой (пятаком).
Если требуется регулировка скользящей рамки, инструмент полностью ослабляют от нагрузки.
Чтобы зажать детали, лапку винта плотно притягивают к их поверхности и закручивают винт. Таким образом изменяется угол скобы, последняя оказывается неподвижной, обеспечивается надежная фиксация.
Длина рейки зависит от модели и нередко достигает нескольких десятков сантиметров. Таким образом удается скреплять несколько деталей, но лишь при условии, что их общая ширина не превышает длину данной планки.
Подобное приспособление часто можно встретить в столярной мастерской, правда, специалисты обычно отдают предпочтение другим типам, так как с F-образными моделями приходится работать сразу двумя руками, что не всегда удобно.
- Ленточные.
Отличный вспомогательный инструмент для столяров и бондарей. Столь узкая специализация легко объяснима: в конструкцию такого типа входит механизм натяжения и жесткая лента или ремень, что позволяет добиться равномерного распределения нагрузки по всей поверхности притягиваемых элементов.
Подобный зажим чаще всего применяют при изготовлении деревянных бочек (во время фиксации клепок), сборке круглых стульев и рамок.
- Трубные.
Основным элементом данной конструкции является трубка с неподвижной губой. Вторая губа не закреплена и движется по трубе. Для ее фиксации используется специальный стопор, а для поджима заготовок предназначен винт с ручкой. Данная модель подходит для более удобного склеивания крупных щитов при производстве столешниц, дверей. Обычно одновременно используют не менее пары таких зажимов, при этом их устанавливают на противоположных сторонах щитов. Таким образом удается выровнять заготовки и надежно закрепить их элементы.
Нельзя не сказать о достаточно большой длине этой модели, которая вызывает определенные сложности в работе. Поэтому хотя этот инструмент и незаменим при сборке щитов, от него приходится отказаться, когда нужно зафиксировать на столешнице небольшие детали.
Струбцины такого типа обычно крепятся на стандартных стальных водопроводных трубах. Это очень удобно: если нужно склеить очень широкий щит, остается только заменить трубку заводского инструмента на более длинную.
- Пружинные.
Главное достоинство данного типа струбцины состоит в том, что ею можно пользоваться даже одной рукой. По своей конструкции такой зажим похож на большую бельевую прищепку. Сразу скажем, что это наименее надежный из всех вариантов, поскольку детали прижимаются обыкновенной пружиной.
Иными словами, прижимное усилие регулировать не представляется возможным. Упругость пружины постепенно падает, а значит, снижается давление, оказываемое на заготовки. У этой конструкции есть и еще один весомый минус, а именно – небольшой захват. Поэтому струбцина такого типа обычно используется в тех случаях, когда не требуется большого прижимного усилия.
- Струбцины пистолетного типа.
Профессионалы ценят автоматические струбцины за простоту использования. Модель этого типа выглядит как металлическая планка с установленной с одной стороны съемной неподвижной губой. На другом конце находится подвижная губа, оснащенная триггером, то есть специальным механизмом с двумя ручками. Чтобы затянуть струбцину триггерного типа, нужно сжать ручки – по принципу работы это напоминает пистолет, с чем и связано название данной модели.
С помощью зажимов данного типа удается фиксировать заготовки одной рукой и при этом обеспечивать немалое прижимное усилие. Кроме того, можно использовать подобную струбцину в качестве распорной, если развернуть губы в обратную сторону. Такая универсальность обеспечивает высокую популярность данного зажима. Однако нужно понимать, что постепенно механизм изнашивается, из-за чего падает уровень максимального усилия на сжатие и на разжим.
Если вы хотите использовать в своей мастерской автоматические модели, рекомендуем обратить внимание на те, которые допускают перестановку губ. Тогда вы получите возможность как стягивать изделия, так и раздвигать их. Иными словами, сможете разбирать шиповые соединения, производить специфическую сложную склейку.
- Угловые.
Данные зажимы имеют особую конструкцию, поэтому их всегда легко узнать на фоне других моделей. Этот тип струбцин может быть магнитным или винтовым. Второй вариант подходит только для соединения досок или деревянных брусков под прямым углом.
Добиться угла в 90° удается за счет мощного литого корпуса с парой выступающих пяток. Для прижима обычно используется только один винт. Мало того, что подобная конструкция позволяет задать ровный угол, предусмотренные в ее основной части сквозные отверстия дают возможность крепить данный инструмент к рабочему столу или верстаку.
Если требуется зафиксировать под прямым углом металлические трубы, уголки или профили, выбирают угловую магнитную струбцину. Модель этого типа представляет собой равнобедренный прямоугольный треугольник, по сторонам которого расположены магниты. Такой зажим отлично справляется с предварительной фиксацией металлических деталей, позволяя добиться точного соблюдения угла между ними.
Типы струбцин, зажимов и других подобных приспособлений для сварочных работ
Струбцины, используемые во время сварочных работ, значительно отличаются от других типов и хорошо заменяют тиски. Дело в том, что сварка на металлическом столе всегда сопряжена с непреднамеренным выгибанием сварочного шва либо возможно изменение угла, под которым скрепляются детали изделия. Поэтому первоочередную роль играет крепкая и прочная фиксация соединяемых элементов.
Сварочные струбцины отличаются от обычных угловых целым рядом признаков:
- Они имеют толстые прижимные губы, что позволяет увеличить жесткость соединений.
В результате во время работы не может выгнуть швы или произойти другое искажение формы изделия. - У этого типа изделий предусмотрены медные или омедненные прижимные винты, отвечающие за то, чтобы из-за частиц расплавленного металла не разрушалась резьбовая часть. Дело в том, что брызги не пристают к медному покрытию, а значит, возрастает продолжительность службы струбцин.
- Данное устройство расширяет зону для работы в местах соединения деталей. То есть позволяет беспрепятственно использовать электрод под нужным углом.
В результате во время работы не может выгнуть швы или произойти другое искажение формы изделия.
На самом деле, этот тип струбцин универсален и может применяться во время любых работ с металлом. Конечно, сварка возможна и без подобного приспособления, но придется пожертвовать удобством и производительностью.
Сварщики используют такие зажимы разных форм и габаритов, с постоянным размером зева и регулируемым. Наиболее удобными считаются быстрозажимные струбцины, где за зажим отвечает кулачковый механизм.
Однако не стоит останавливаться на одном виде и типе струбцин – у специалиста должен быть под рукой целый набор самых разных инструментов. Дело в том, что сборка одной конструкции может потребовать использования сразу ряда разных приспособлений.
Стоит отметить, что зажимы для сварки выделяются на фоне струбцин большим удобством и приспособленностью именно к работе с горячим металлом. Чтобы зафиксировать элементы изделия, необходимо сжать ручки крепежа. Размеры зева устанавливают, изменяя положение винта в ручке зажима, штифта либо иными возможными способами.
По принципу действия принято выделять винтовые, клиновые, эксцентриковые, пружинные, рычажные типы прижимов. Но сразу скажем, что чаще всего среди всех названных моделей используются именно устройства винтового типа. Дело в том, что они имеют нехитрую конструкцию – самый простой вариант представляет собой болт с гайкой, который вставлен в отверстия двух пластин. Именно между пластинами располагаются и зажимаются свариваемые части изделия.
Стяжки позволяют сократить расстояние между краями габаритных деталей до нужного показателя. Отметим, что длина и способ крепления таких приспособлений подбираются в соответствии с производимой операцией.
Распорки используют, когда нужно выровнять кромки, придать деталям определенную форму, устранить небольшие дефекты.
Установочные приспособления, как видно по названию, позволяют поместить элемент будущего изделия в необходимое положение. Данные инструменты делят на упоры, угольники, призмы, шаблоны, отталкиваясь от их конструкции и функций.
Несмотря на все разнообразие типов струбцин, самыми удобными считаются модели, которые позволяют установить и сразу закрепить деталь в необходимом положении. Дело в том, что подобные инструменты дают возможность просто вставить изделие, затянуть винты или эксцентрики и не заботиться об аккуратном выставлении параметров.
Как вы понимаете, качество сварки во многом зависит от используемых дополнительных инструментов.
При помощи последних можно значительно облегчить себе работу, избежать несостыковок, сложного подгона элементов изделия. Используемые для этого струбцины давно зарекомендовали себя с лучшей стороны, доказав на практике свою надежность.
Обычно работа с заготовками требует их качественной фиксации. Иногда удается закрепить деталь при помощи всего одного вспомогательного приспособления, но чаще всего приходится использовать сразу несколько зажимов. Современный рынок струбцин предлагает богатый выбор моделей от разных производителей.
Конструкция струбцины проста, поэтому и выбрать такой инструмент совсем не сложно. В первую очередь стоит понять, какой рабочий ход прижимной части вам потребуется для определенных работ. Далее убедитесь в том, что вы выбрали качественное устройство без дефектов и трещин. Заверните до конца поворотный механизм, проверьте плотность прилегания губ, не забудьте оценить их ровность.
Во время сжатия губы способны оставлять следы на мягкой поверхности, поэтому лучше, чтобы в комплекте были предусмотрены прокладки.
Если последних нет, придется сделать их из подручных материалов с учетом того, что хорошие прокладки должны быть мягче, чем зажимаемая деталь.
Также при выборе струбцины обратите внимание на такие особенности изделия:
1. Способ зажима. Если речь идет о классических моделях, то в них для перемещения подвижной части устройства используется винтовой механизм. Регулировка усилия зажима осуществляется вручную, поэтому мастеру придется задействовать сразу обе руки во время работы. С этой точки зрения более удобными считаются быстрозажимные струбцины, ведь они позволяют пользоваться только одной рукой. Этот нюанс наиболее актуален, когда работы ведутся на лестнице или стремянке.
2. Усилие зажима. Надежность крепления детали зависит от зажимного механизма, а именно от его усилия, которое может быть от 20 кг до 1 т в зависимости от выбранной вами модели. Поэтому при покупке инструмента нужно четко представлять себе, какие операции вы собираетесь выполнять с его помощью и с какими материалами работать.
Так, закрепление деталей из стали невозможно без мощной струбцины, особенно когда речь идет о работе на фрезерном станке.
3. Функционал. Среди всех представленных в продаже зажимов можно встретить модели, которые сжимают деталь, а также инструменты, способные, помимо всего прочего, играть роль распорки. Чтобы устройство было многофункциональным, его губы должны поворачиваться на 180°.
4. Вес и материалы. Если вам нужна очень прочная струбцина, лучше выбирать изделия из стали и чугуна. Однако не стоит забывать, что такие материалы имеют немалый вес, поэтому ряд компаний-изготовителей предпочитают использовать литой алюминий и синтетические материалы, сочетающие в себе прочность и небольшую массу.
Для домашней мастерской рекомендуется выбирать зажимы небольшого размера и весом не более 1 кг, тогда как станочные модели могут весить 5 кг.
5. Обработка от ржавчины.
Этот инструмент легко прослужит долгие годы, но лишь при условии, что на производстве его защитили от коррозии. Обычно металл покрывают лакокрасочными материалами или используют гальванический способ. Оптимальным вариантом считается защита порошковой краской, при этом механизм может плавно работать при чернении с промасливанием.
6. Дополнительные аксессуары. Упростить работу мастера позволяют всевозможные дополнения, которыми многие производители оснащают струбцины. В качестве примера можно привести Т-образную ручку, которая позволяет регулировать усилие зажима. Также часто можно встретить резиновые накладки на губы, способные защитить деталь из мягкого материала от деформации в процессе работы.
Угловая струбцина для сварки своими руками
Угловой тип струбцины имеет достаточно простую конструкцию, поэтому его можно изготовить самостоятельно. Чтобы добиться наилучшего результата, рекомендуется использовать детали из железа.
В первую очередь, нужно подготовить основание инструмента из листа металла толщиной около 10 мм.
Далее можно переходить к основе конструкции, для этого сварите два уголка под углом 90°. Отметим, что на этом этапе работы очень важна высокая точность, так как уголки будут играть роль неподвижных зажимных губок.
Прежде чем сваривать уголки, не забудьте к каждому из них приварить гайки – они необходимы для перемещения подвижных губок. Еще в паре уголков просверлите отверстия под болты. Далее болты вкручиваются в гайки и тянут подвижный уголок, благодаря чему получается эффект сжатия и растяжения крепежных элементов. Если вы хотите увеличить длину по сторонам захвата, можно сделать конструкцию из двух металлических профилей, внешне похожую на циркуль. При этом на конце профили нужно соединить втулкой и болтом.
Когда вы подготовили две втулки, совпадающие по форме с профилем, с одной из сторон втулки необходимо сделать зажимной винт, а с другой закрепить подготовленные уголки. Остался последний шаг – надеть втулки на профили и закрепить их при помощи винтов.
Таким образом удается добиться большого расстояния между захватами, а значит, можно работать даже с крупными изделиями.
Если вы решите не покупать, а изготовить струбцину такого типа своими руками, вы, безусловно, сильно сэкономите. Но действительно надежный механизм лучше приобретать в специализированном магазине или заказывать у профессионалов.
Заводские инструменты значительно превосходят изготовленные в домашних условиях по качеству исполнения, возможностям организации зажима. Стоит отметить, что их цена не так велика. Если вы решите заказать подобные зажимы в специализированной фирме и при этом сможете договориться на поставку большого объема инструментов, например, набора струбцин типа G – вам тоже удастся неплохо сэкономить. Остается только найти действительно надежную фирму, способную качественно выполнить заказ.
9 типов зажимов и для чего они используются
Вам нужны зажимы, чтобы временно или постоянно удерживать что-либо на месте.
Вот некоторые из наиболее полезных видов зажимов.Все зажимы служат одной цели: надежно удерживать вещи. Но вы можете быть удивлены тем, сколько существует различных разновидностей зажимов.
В каждом деревообрабатывающем цехе имеется несколько типов зажимов, с помощью которых можно сверлить древесину, придавать ей форму и скреплять между собой. Они используются сантехниками и электриками для крепления труб и кабелепроводов, компании, производящие заборы, используют их для крепления проволочных ограждений к столбам и рельсам, а слесари для сварки. Некоторые типы зажимов даже полезны непреднамеренно.
Мне нравится экономить деньги, меняя тормозные колодки в моей машине, и нет лучшего инструмента для вдавливания поршня обратно в суппорт, чем С-образный зажим из моей коллекции инструментов для деревообработки. Когда у моего соседа сломалась ручка крана, он заменил ее, затянув небольшой С-образный зажим на штоке клапана. Он работал так хорошо, что до сих пор существует.
В зависимости от того, куда вы смотрите, вы можете найти от 30 до 40 типов зажимов, и это, вероятно, еще не все. Некоторые из них имеют специальное применение, например, угловые зажимы, которые скрепляют угловые соединения до тех пор, пока клей не схватится. Многие из них имеют несколько применений, и о них стоит знать больше всего.
Во многих случаях можно избежать покупки специального хомута, адаптировав уже имеющийся хомут к текущему проекту.
Семейный мастер на все руки
На этой странице
Винтовые зажимы
Одной из наиболее эффективных стратегий зажима является продвижение подвижной губки к неподвижной путем поворота резьбового стержня. При каждом повороте челюсть выдвигается на небольшую величину, что означает, что вы можете прикладывать большое усилие к объекту между челюстями без особых усилий. А благодаря резьбе стержень не может отступить сам по себе.
Ряд наиболее распространенных хомутов представляют собой винтовые хомуты, включая следующие пять типов:
С-образный хомут
Имеют форму буквы «С» и бывают всех размеров.
Расстояние между полностью открытыми челюстями (т. е. вместимость челюстей) варьируется от менее дюйма до 10 дюймов. Подвижная губка находится на резьбовом стержне. Скользящий поперечный штифт на конце обеспечивает рычаг, необходимый для поворота.
Существует несколько способов использования С-образных зажимов, в том числе:
- Скрепление кусков дерева для склеивания или крепления;
- Крепление деревянных предметов к верстаку для резки или формовки;
- Скрепляющий металл для сварки.
Струбцина
Также известная как тиски, струбцина постоянно крепится к верстаку. Они изготовлены из прочного металла с широкими губками. Вы используете струбцину, чтобы удерживать металл или дерево на месте, чтобы вы могли сверлить, резать или придавать им форму.

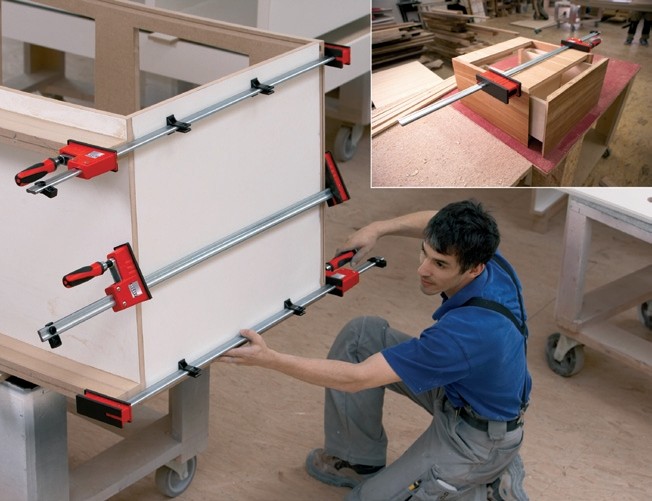

Прутковый зажим
Если вам нужна более широкая вместимость губок, чем С-образный зажим, вам понадобится стержневой зажим, также известный как зажим для створки. Одна губка прикреплена к стержню с резьбой, который проходит через пластину на конце металлического стержня, а другая губка скользит по стержню и фиксируется на месте.
Столяры используют стержневые зажимы для ламинирования кусков дерева, для скрепления рам для склеивания или крепления, а также для изготовления оконных створок, среди прочего.
Быстрозажимной зажим
Быстрозажимной зажим, также известный как скоростной зажим, оснащен спусковым крючком на неподвижной губке. Когда вы нажимаете на спусковой крючок, челюсть освобождается от стержня, ослабляя давление на объект, который вы зажимаете.
Быстросъемные хомуты обычно не такие длинные, как стержневые хомуты, и поставляются с мягкими губками. Они идеально подходят для скрепления кусков дерева, пока вы формируете или скрепляете их.
Ручной винтовой зажим
Исключительно деревообрабатывающий инструмент с двумя деревянными губками и двумя металлическими винтовыми стержнями, расположенными бок о бок, с ручками на противоположных концах. Деревянные губки не оставляют отпечатков на древесине, а два стержня обеспечивают больший контроль при выравнивании губок, чем один.
Краснодеревщики широко используют их для сборки качественных изделий из дерева.
Пружинные зажимы
Когда вам нужно скрепить два куска материала во время сборки, пружинный зажим является альтернативой винтовому зажиму.
Пружинные зажимы действуют как ножницы. Мягкие губки открываются, когда вы сжимаете две ручки вместе, а встроенная пружина зажимает челюсти, когда вы отпускаете ручки. Они не такие прочные, как винтовые зажимы, но они быстрее и проще в использовании.
Зажимы для ремней
Зажим для ремней, также известный как ленточный зажим, состоит из прочного нейлонового ремня с храповым механизмом, прикрепленным к одному концу. Вы оборачиваете ремешок вокруг предмета, который пристегиваете, пропускаете свободный конец через храповик и качаете храповик, чтобы затянуть ремешок.
В столярной мастерской идеально подходят для крепления больших рам во время схватывания клеевых швов. Их версии также обычно закрепляют предметы в кузовах грузовиков.
Струбцины для верстака
Струбцина для верстака имеет основание, постоянно прикрепленное к верстаку, и одну губку с мягкой подкладкой, приводимую в действие сжимающей рукояткой. Вы устанавливаете заготовку под челюсть и несколько раз сжимаете рукоятку, чтобы опустить челюсть и удерживать деталь на месте. Столяры используют струбцины, чтобы удерживать древесину для шлифования и придания формы.
Хомуты для шлангов
Сантехники и автомеханики — это те мастера, которым необходимо прикрепить гибкие шланги к металлическим или пластиковым трубам с помощью металлических хомутов.
Наиболее распространенные хомуты для шлангов имеют перфорированную металлическую ленту, удерживаемую гайкой круглой формы. Винт, продетый через гайку, использует перфорацию ленты в качестве червячного привода для открытия и закрытия зажима при повороте винта.
Также распространены пружинные зажимы с двойными ушками. Сжатие ушей расширяет круглое металлическое кольцо, позволяя зажиму скользить по шлангу.
