Содержание

Струбцины и тиски

Струбцины и тиски призваны зафиксировать обрабатываемую деталь или плотно прижать детали друг к другу. Они служат как специально предназначенные для этого

Сборка рамок, филенок обычно включает в себя серию одинаковых приемов в работе и для таких действий, целесообразно изготовить сборочные приспособления, как на Продолжить чтение →

Метки: кондуктор для сборки рамок, кондуктор для сборки рамок своими руками, сборка рамки

Я часто наслаждаюсь созданием своих собственных зажим струбцина в мастерской. Когда то мне понадобилось несколько зажим струбцин для проекта, для этого я Продолжить чтение →

Метки: быстрый зажим струбцина, зажимы струбцины своими руками, струбцины (зажимы)

Хорошая «фирменная» столярная струбцина стоит недёшево. Проблема усугубляется ещё тем, что их нужно не 2-3 штуки, а хотя бы штук двадцать, а лучше сорок. Струбцин много не бывает. И если посчитать то сумма набегает равная хорошему станку. Понятное дело, что на Продолжить чтение →

Метки: столярная, столярную струбцину, струбцина, уголок, щит

Угловая струбцина для деревянных изделий и не только. Така упрощенная струбцина может служить и для стяжки металлических изделий. Управляется она простыми винтовыми рычагами с подшипниками. Совместно они создают легкое и умеренное Продолжить чтение →

Метки: струбцина, угловая струбцина, угловая струбцина деревянных изделий, угловой

Во многих проектах необходимо приспособление для сборки и склеивания узких досок, чтобы создать более широкие панели. Но из-за небольшого размера моей мастерской всегда нужно было искать много просторного места для сжима и склейки панелей. Вот поэтому я разработал много ярусную систему для сборки панелей, которая легко помещается на моем рабочем столе и позволяет мне играясь клеить панели. Продолжить чтение →

Метки: приспособления для сборки мебели, рамки, струбцина своими руками, струбцина столярна

В мастерской струбцина быстрозажимная это отличный способ, чтобы удержать ваше изделие прочно и в одном месте. И это может сделать ее отличным дополнением к многоцелевому столу, как показано на фото. Используя изогнутый дизайн самодельные струбцины одним концом прижимают деталь, а другим опираются на столешницу. В то время когда вы обрабатываете детали. Болт в основании имеет квадратную головку, которая входит в Т-образный слот, вместо слота может быть Продолжить чтение →

Метки: самодельные струбцины, струбцина своими руками, струбцина фото, струбцины

Недавно мне нужно было шлифовать наждачной бумагой длинные заготовки из дерева для своей поделки. Чтобы держать их, я изготовил тиски для столярного верстака, которые решили эту проблему и удерживали заготовки во время шлифования, см. фото слева в начале статьи. Такие тиски для столярного верстака используются, как надставка, они легко Продолжить чтение →

Метки: как сделать столярные тиски, тиски для столярного верстака, тиски столярные

Такая угловая струбцина своими руками способна изменяться под фоторамку любого размера. Ее можно легко изготовить из различных обрезков, оставшихся от предыдущих проектов и ее функциональность ни чем не будет Продолжить чтение →

Метки: струбцина столярная, угловая струбцина для фоторамок своими руками, угловая струбцина своими руками, фоторамок

Созданная такая деревянная стяжная зажим струбцина не заберет много вашего времени и вам не нужно иметь специальные навыки для ее изготовления. Все, что вам нужно сделать, это быть точным в изготовлении деталей по размерам, приведенным в приложенной документации. Затем объединить все эти части в одно целое. Можно использовать разные виды древа в изготовлении такого типа Продолжить чтение →

Метки: приспособления, струбцина

Такие столярные тиски 17-го века сохраняют свою актуальность и в начале 21-го века. Они помогут сделать сложные резы ручной ножовкой такие, как ласточкин хвост и уберегут спину от болей. Простояв наклонно над заготовкой целый день потом, при попытке встать прямо, острые боли появляются в пояснице. Было придумано много разных приспособлений, в том числе и мини-тиски, которые Продолжить чтение →

Метки: как сделать столярные тиски своими руками, тиски столярные своими руками

Наши простые, недорогие рычажные струбцины (зажимы) удержат заготовку в крепкой хватке. Сделайте их несколько штук сразу, и применяйте в мастерской, как незаменимое приспособление. Существуют подобные металлические струбцины (зажимы) заводского изготовления, но стоят они совсем не дешево.  Струбцина сделана из бука, но может быть сделана из любых лиственных пород дерева. Продолжить чтение →

Метки: приспособление, рычажные зажимы, рычажные прижимные струбцины, стол, струбцина, фреза

А, что делать, если нужно создать дополнительное давление, сделать глубокий прижим струбциной на заготовке, но в мастерской есть струбцины только с мелким захватом, которые не обеспечат ваши требования. Выход есть, сделайте небольшое приспособление на струбцину и оно выполнит работу Продолжить чтение →

Метки: губки, прижим, приспособление, струбцина, струбцины своими руками

При сборке  соединений без струбцина угловая трудно совместить две заготовки, просверлить отверстия, установить винты и сохранить при этом все идеально ровным. Продолжить чтение →

Метки: приспособление, столярный инструмент, струбцина

Эта струбцина обеспечит давление и зажим на щит. Струбцина и склейка щитов состоит из трех частей: стрела, регулируемый упор (стоп-блок) и кулачковый Продолжить чтение →

Метки: массив, приспособление, самодельные струбцины, струбцины для склейки щитов, щит

Я всегда считал, что в мастерской недорогие простые тиски, струбцины и прижимы никогда лишними не бывают. Это понятие вдохновило меня создать  такие тиски.  Дизайн деревообрабатывающих тисков простой, прижимные губки изготовлены из фанеры, зажимными винтами служат две пары струбцин. Продолжить чтение →

Метки: зажим, прижим, столярные тиски, струбцины, струбцины своими руками, тиски, тисков

Эта настольная надставка тиски создана для фрезерования и ручных работ, устанавливается на удобной высоте и предохраняет Вас от болей в спине, она поднимает заготовку на несколько сантиметров выше верстака, так что это более удобными  Продолжить чтение →

Метки: резьбовые, стержни, столярные тиски, столярный стол, струбцина столярная

Хотелось бы отдельно остановиться еще на Струбцина зажим для Кромок и Рамок, хотелось бы отдельно остановиться еще на двух видах струбцин. Они также необходимы в каждой столярной мастерской и нужны, как Продолжить чтение →

Метки: рамка, струбцина, струбцина столярная, струбцина угловая, струбцины

В данной же статье рассмотрим изготовление своими руками в столярной мастерской струбцина зажим Глубокий Паз и для Стульев.  В прошлой Продолжить чтение →

Метки: струбцина Глубокий Паз, струбцина для Стульев, струбцина столярная, струбцины (зажимы), струбцины столярные
  • Найти:

  • Свежие записи

    • Стоп блок для микрорегулировки на торцовочной пиле
    • Стоп упор на стопорном блоке
    • Сверлильный станок — устройства безопасности для станка
    • Направляющее приспособление для ручной циркулярной пилы
    • Молдинг фрезером, приспособление в помощь столяру
    • Ножки для стола, стульев, тумбочек и другой мебели
    • Пила циркулярная, вместо фуганка
    • Кондукторы для сверления
    • Сборка рамок, филенок
    • Зажим струбцина своими руками
    • Направляющая шина для дисковой пилы

  • Свежие комментарии

  • Найти:



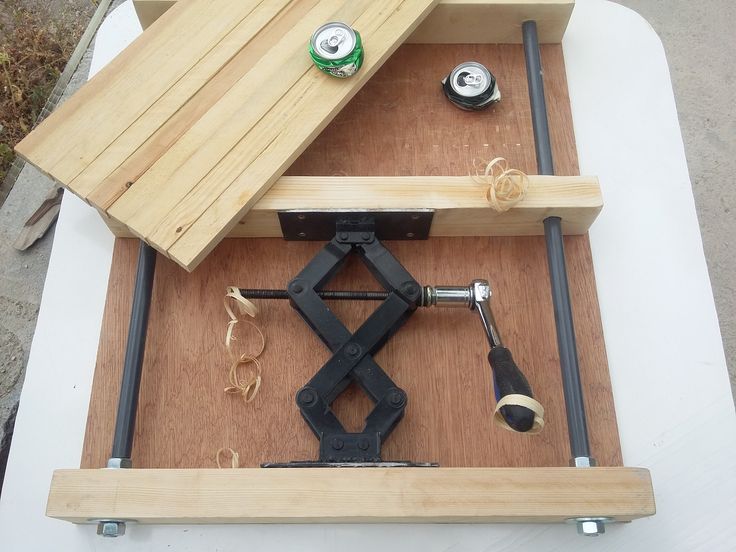

    Ваймы своими руками: размеры, схемы, чертежи, фото

    Автор Vladimir На чтение 6 мин. Просмотров 864 Опубликовано

    Сегодня на строительном рынке предлагаются струбцины (ваймы) самых разных конструкций. Но сложность в том, что не всегда удается подобрать подходящий вариант. В статье рассмотрено, как сделать столярные ваймы своими руками, подобрав размеры – наглядные схемы, чертежи и фото прилагаются.

    Содержание

    1. Зачем создаются проклеенные щиты из дерева
    2. Применение столярных струбцин
    3. Из чего состоят самостоятельно изготовленные ваймы
    4. Какие материалы нужны для работы
    5. Как сделать металлические ваймы
    6. Как сделать одноразовые ваймы из бруса
    7. Заключение

    Зачем создаются проклеенные щиты из дерева

    Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.

    Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.

    Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.

    Читайте также: Струбцина своими руками из металла

    Применение столярных струбцин

    Изготовление изделий из дерева своими руками – работа нелегкая. Как минимум потому, что она требует большой внимательности и высокой точности. Называть ваймы домашнего изготовления именно прессом – будет ошибочно, ведь они не имеют возможности высушивать клеевой состав.

    Столярные ваймы применяются для:

    • закрепления облицовочной кромки;
    • изготовления лестниц и ступеней;
    • облицовки различных поверхностей;
    • проектирования мебельных каркасов;
    • сборки бруса, оконных или дверных рам;
    • соединения древесины.

    Из чего состоят самостоятельно изготовленные ваймы

    Сделать струбцины собственными силами – несложно. Базу составляет очень прочная несущая балка. Также применяется труба с профилем квадратной либо прямоугольной формы. В качестве дополнительного варианта – основу можно сделать из металлического уголка либо швеллера. Хоть конструкция в этом случае получится тяжелой, зато качественной.

    [alert]Основной параметр используемого материала – высокая степень прочности и хорошая устойчивость к нагрузке. Вайма ни в коем случае не должна изменить изначальную форму.[/alert]

    Какие материалы нужны для работы

    Перед тем как приступать к созданию самодельной ваймы, надо подобрать составные части и инструментарий.

    Сделать струбцину из древесины возможно, но хорошие результаты при склеивании вряд ли будут достигнуты. Потому вайму чаще всего делают из металла.

    Для изготовления металлических вайм понадобятся:

    • шлифмашина;
    • прокладки из дерева;
    • крепежные детали;
    • профильная труба, уголок либо швеллер;
    • аппарат для сварки;
    • уровень и угольники;
    • упоры.

    Сделанные собственноручно зажимы обязательно обязаны быть крайне прочными. Иначе есть риск погнуть или даже сломать изделие. Дабы этого не произошло, надо убедиться, что упоры невосприимчивы к серьезным нагрузкам и надежно закрепляются на базе. Лучше всего закреплять зажимы на струбцине таким образом, чтобы их легко было перемещать – это позволит выполнять обработку особо крупных заготовок.

    Не меньшей прочностью обязаны похвастать и детали крепления – гайки, саморезы и так далее. Правильным решением будет использовать для пресса-ваймы крепежные детали, заказанные в токарной мастерской.

    Если пользоваться гайками и саморезами, купленными в магазине, велика вероятность, что они очень быстро сломаются.

    Читайте также: Тиски своими руками

    Как сделать металлические ваймы

    Мастер-класс по созданию домашней струбцины умещается в несколько несложных этапов:

    1. Нужно подготовить металлическую основу. Длина основы должна быть не менее метра. В отдельных случаях может потребоваться трубогиб.
    2. Далее выполняется сбор изделия на болтах. Детали будущего пресса будет удобно сваривать. Если сборка ведется на металлических уголках, на равных промежутках друг от друга надо зафиксировать швеллер.
    3. Край швеллера и короткий уголок надо разместить между длинными деталями так, чтобы они располагались перпендикулярно в отношении друг друга. Под гайки полезно будет вставить прокладки около сантиметра.
    4. Затем важно обработать соединения сварочным аппаратом. Стык швеллера и уголка обрабатывать не нужно. Если это сделать, получившийся шов создаст много хлопот в процессе склейки деревянных щитов.
    5. Зажимы создаются из обыкновенного металлического прута, диаметром около пяти сантиметров. В торце просверливается сантиметровое отверстие, и внутрь устанавливаются шарикоподшипники.

    [alert]Использование шарикоподшипников позволит снизить трение, а значит и увеличит продолжительность службы изделия.[/alert]

    1. Гайки также необходимо приварить. Шуруп в данном случае нужно расположить параллельно металлическому профилю. Если проигнорировать этот момент, при зажиме детали она будет продавливаться.
    2. Чтобы закрепить зажимы, необходимо высверлить отверстия диаметром около сантиметра. И затем вставить в них штифты, которые позволят переменить положение заготовки в процессе работы с деревянными материалами.
    3. К нижней части получившегося устройства надо приварить упоры, которые сделают его более устойчивым и прочным.

    Создавая удобные столярные ваймы для мастерской своими руками важно пристально следить, чтобы детали были размещены строго параллельно. Поможет в этом строительный уровень. Желательно стараться делать так, чтобы в ходе сварки металл не искажался.

    Наглядное видео позволит разобраться в нюансах сборки.

    [youtube]https://www.youtube.com/watch?v=FtIShOyshrw[/youtube]

    Как сделать одноразовые ваймы из бруса

    Это простой вариант конструкции. Он не самый надежный, но иногда случается так, что для постоянного применения она и не нужна. Данная инструкция позволит создать простенькую одноразовую струбцину.

    Понадобятся:

    • брус;
    • саморезы высокой прочности;
    • пила;
    • столярный топорик;
    • шуруповерт.

    Технология создания такова:

    1. Детали из дерева надо уложить на ровную горизонталь.
    2. Расположить заготовку. Промежуток между деталями составляет примерно 40 сантиметров.
    3. По обеим сторонам от заготовки строго параллельно необходимо уложить длинный брус, который крепится к поперечинам саморезами.
    4. Чтобы сжать заготовку, струбцину требуется расклинить специальными клиньями.
    5. Как только деревянный щит проклеится, вайму можно разбирать, а детали задействовать для иных целей.

    [alert]Сделанные собственноручно ваймы прекрасно подходят для создания рам или, например, простенькой мебели – например, небольшой кровати.[/alert]

    Заключение

    Как видно, сделать столярные ваймы своими руками несложно, а используя чертежи, схемы и фото легко правильно подогнать размеры. Какие изготавливать струбцины – долговечные или одноразовые – мастер должен решать, основываясь на том, собирается ли он пользоваться этим механизмом регулярно.

    [youtube]https://www.youtube.com/watch?v=jcDFHk-0wn4[/youtube]

    Самые популярные струбцины для дерева

    Есть несколько инструментов, которые нужны почти каждому столяру, и струбцины находятся в верхней части этого списка. Это список 10 самых популярных и полезных зажимов для деревообработки. Лучшие струбцины для деревообработки будут зависеть от проектов, которые вы делаете, но именно эти струбцины будут полезны в большинстве мастерских.

    Посмотрите, сколько из них есть у вас в магазине, и, возможно, найдется несколько, о которых вы не знали, что вам нужны.


    1. Параллельные зажимы

    Одним из самых популярных и универсальных типов зажимов являются параллельные челюстные зажимы или просто параллельные зажимы. Эти хомуты можно использовать для самых разных целей, но их основная цель — фиксация объектов, которые вы хотите сохранить плоскими, например, панелей и дверей. Отличительной чертой этого типа зажима является то, что губки остаются параллельными при приложении усилия. Это удерживает усилие на одном уровне с деталями, которые вы зажимаете, и помогает предотвратить изгибание или изгибание. Лицевая сторона этих зажимов достаточно широка, чтобы использовать их по бокам (верхнее правое фото) для распределения усилия по более широкой области.

    Параллельные зажимы Bessey K-Body Revo оснащены шестигранным гнездом на конце рукоятки (нижнее левое фото), которое позволяет вставлять шестигранный ключ или торцевой ключ на 6 мм для затягивания зажима, что значительно облегчает поворот и затяните ручку, если у вас есть проблемы с силой захвата или вращением запястья.

    Конец многих зажимов с параллельными губками также можно перевернуть, превратив его в разжимной зажим, который выдвигается (нижнее правое фото). Это удобно для разборки мебели.


    Собери и сэкономь!

    Соберите и сохраните этот набор зажимов от Bessey! Этот комплект Bessey REVOlution Parallel Clamp/Frame Kit включает в себя два 24-дюймовых и два 50-дюймовых зажима, а также четыре зажимных блока KP 90° для простой сборки прямоугольных конструкций. Все, что вам нужно для сборки вашего следующего шкафа или каркаса.

    2. Пружинные зажимы

    Одними из самых маленьких и универсальных струбцин для деревообработки являются пружинные струбцины 9. 0004 (левое фото). Они отлично подходят для всего: от зажима небольшого клея до подвешивания удлинителя или закрепления скатерти на столе для пикника.

    Струбцина Rockler Bandy Clamp (центральное фото) модернизирует типичный пружинный зажим с очень большими губками с мягкой подкладкой и усиленной зажимной лентой, что делает его идеальным зажимом для крепления кромок, а также для всех других применений пружинного зажима и более.

    Еще одним инновационным вариантом пружинного зажима являются эти Dust Right Зажимные держатели шлангов (фото справа) со встроенным хомутом. Отличное решение для обеспечения сбора пыли там, где это необходимо.

    3. Панельные зажимы Deluxe

    Если вы склеиваете много панелей, будь то столешницы, боковины шкафов, двери или разделочные доски, то струбцины для панелей Rockler Deluxe (фото слева) и струбцины Mini Deluxe (фото справа) станут вашими новыми лучший друг в магазине. Оба размера обеспечивают четырехстороннее давление, которое одновременно сжимает клеевые соединения и удерживает доски в горизонтальном положении, пока клей затвердевает. Зажим для панелей Deluxe большего размера подходит для панелей толщиной от 3/4 до 3 дюймов и шириной от 10 до 36 дюймов и продается поштучно. Зажимы для панелей Mini Deluxe подходят для панелей толщиной от 1/2 до 1-1/2 дюйма и шириной от 5-1/2 до 16 дюймов — отлично подходят для разделочных досок. В комплект входят два панельных зажима Mini Deluxe, а также удобная настенная стойка для подвешивания зажимов!

    4. Алюминиевые хомуты Sure-Foot

    Алюминиевые хомуты Rockler Sure-Foot легкие и простые в использовании. Они доступны в размерах от 24 до 60 дюймов, имеют ширину 2-1/2 дюйма, приподнятое основание и встроенный крючок для удобного хранения.

    5. Трубный хомут Sure-Foot Plus 3/4″

    Rockler Sure-Foot Plus Трубные хомуты 3/4 дюйма Резьба на стандартной трубе 3/4 дюйма, поэтому вы можете подобрать их размер под свои нужды.

    Высокие губки обеспечивают полную глубину горловины 2-1/4 дюйма, что на полдюйма выше, чем у обычных трубных хомутов. Они также имеют очень широкое основание 2-1/2 дюйма для устойчивости и приподнимают зажим на 3 дюйма над столом, что позволяет легко поворачивать ручку, не стуча костяшками пальцев по рабочей поверхности.

    6. Зажимы Sure-Foot F-Style

    Хомуты F-Style являются одними из самых популярных зажимов в любой мастерской. Зажимы Rockler Sure-Foot F-Style Clamps замечательная устойчивость при вертикальном положении на скамейке. Благодаря стабильности базы Sure-Foot без опрокидывания в сочетании с корпусом зажима F-типа вы можете устанавливать их по мере необходимости, оставляя обе руки свободными для позиционирования и зажима вашей работы. Модернизированная рукоятка обеспечивает исключительный захват и рычаг, а проверенная временем быстродействующая муфта обеспечивает быстрое закрытие без проскальзывания. Стержни из углеродистой стали впечатляюще жесткие, что позволяет выдерживать нагрузку до 660 фунтов. прижимной силы. Rockler предлагает этот хомут пяти размеров от 6 до 36 дюймов.

    7. Быстрозажимные хомуты

    Быстродействующие зажимы чрезвычайно популярны благодаря своей универсальности и простоте использования одной рукой при выполнении любых работ, от работ по дереву до работ по дому. Rockler предлагает несколько различных вариантов, которые считаются быстродействующими зажимами. Во-первых, струбцина Rockler One-Handed Bar Clamp оснащена плавно работающим спусковым крючком с четырьмя пальцами для тугого зажима и спусковым крючком с одним пальцем для быстрого освобождения и регулировки челюсти. Он доступен в четырех размерах от 6 до 24 дюймов. Далее инновационный Подпружиненный одноручный хомут Rockler делает быстродействующий хомут еще быстрее. Просто нажмите на спусковой крючок, и пружинный механизм мгновенно закроет челюсти! Нет необходимости многократно нажимать на спусковой крючок и использовать другую руку, чтобы закрыть челюсти. Вы никогда не испытаете более быстрый и универсальный зажим.

    8. Угловые зажимы Clamp-It

    Если вы делаете шкафы, то вы знаете, что может быть неудобно удерживать части шкафа на месте, пока вы закручиваете крепеж. Угловые зажимные приспособления Clamp-It и аксессуары обеспечат вам дополнительные руки, необходимые для скрепления деталей шкафа. Комплект Clamp-It краснодеревщика (справа) включает в себя все необходимое для надежной фиксации деталей шкафа на месте во время его сборки.


    Если большинство ваших проектов представляют собой небольшие ящики, лучшим выбором для вас будет зажимное приспособление Clamp-It Small Corner Clamping Jig . Это зажимное приспособление удерживает материал толщиной от 1/4 до 1/2 дюйма и отлично подходит для создания ящиков, шкатулок для драгоценностей и других небольших декоративных коробок. Каждая из них имеет отверстия для винтов, позволяющие крепить к приспособлениям, резиновые ножки для предотвращения скольжения на скамейке и болт, который можно опустить с основания для установки на Т-образную направляющую (справа).

    9. Зажимы для ручных винтов по дереву

    Струбцины для ручного шурупа по дереву — одни из старейших струбцин для деревообработки, которые вы можете использовать, но не позволяйте классическому внешнему виду обмануть вас. Эти зажимы по-прежнему являются лучшим выбором для некоторых приложений. Угловые зажимные приспособления Clamp-It . Челюсти могут быть наклонены или смещены, чтобы предотвратить смещение деталей. Они также отлично подходят для удержания заготовок на краю или могут быть закреплены на станке или рабочем столе. Они доступны в пяти размерах от 4 до 12 дюймов.

    10. Ленточные или ленточные зажимы

    Другой тип зажима, решающий проблему как никакой другой, — это . Лента с храповым механизмом натягивает ленту, оказывая равномерное давление на различные трудно зажимаемые предметы, такие как коробки (слева). Или зажимать круглые изделия, как показано с помощью хомута Bessey с регулируемым углом наклона (справа).

    DIY Параллельные зажимы | Деревообрабатывающий форум LumberJocks

    JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

    Я построил эти параллельные зажимы по чертежам коллег из LJ corydoras. Вот его сборка:

    http://lumberjocks.com/projects/97562

    У него есть отличные планы, я модифицировал их в соответствии с материалами, которые использовал, но они отлично работают, я очень доволен этими зажимами. , они действительно хорошо работают. Вы все знаете старую поговорку, зачем строить один, если можно построить 22! Так что я построил 22 из них разной длины для разных склеек.

    Я закончил эти зажимы несколько месяцев назад, но, наконец, закончил видео по их сборке, если кому-то интересно.
