Станок LS-850 древесно-стружечный

«Шервуд»
Станки и оборудование
Древесно-стружечные станки

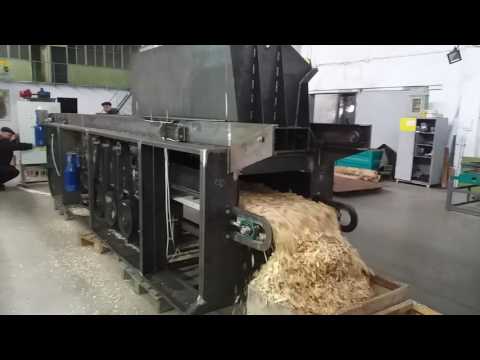

LS-850

Оставить заявку

Цена: По запросу

Описание станка:

Предназначен для получения высококачественной стружки.

Получаемую стружку используют в качестве подстилки для птицеводства (кур, индюков, птенцов и т.п.) и животноводства (в конюшнях, для крупнорогатого скота и т.п.).

В качестве сырья используется отходы лесозаготовок (стволовая древесина, пеньки, сучья), а также отходы лесопиления (горбыль, срезка) сухой и естественной влажности.

Используется на различных предприятиях для измельчения древесины в высококачественную стружку.

Характеристики

Фото17

Видео1

Получаемые изделия

Наименование

Значение

Размеры обрабатываемой заготовки, мм:

Длина максимальная:

1240

Ширина/толщина:

200

Скорость подачи, м/мин:

1-15

Количество фрез, шт:

Количество ножей на фрезе:

Частота вращения, об/мин:

4500

Мощность привода, кВт:

Фрезы:

18. 5

Гидростанции:

Ленточного транспортера:

0.55

Размеры фрезы, мм:

Диаметр:

140

Длина:

580

Габаритные размеры, мм:

Длина:

4500

Ширина:

1050

Высота:

1800

Масса, кг:

2300

Рабочие узлы

Загрузочный бункер

Большой и удобный для загрузки бункер позволяет быстро и без остановки оборудования загружать материал.

Специальное покрытие стола

Разработано и испытано для лучшего скольжения и меньшего износа, предотвращает заклинивание каретки металла

Гидравлическая система

Система Итальянского производства расположена внутри станка и защищена от попадания грязи и пыли.

Система охлаждения масла в гидросистеме предназначена для непрерывной работы на станке.

Направляющие каретки

Специализированные картриджи с масленками на направляющих каретки одновременно смазывают их и защищают от попадания пыли, не требуют обслуживания в течение всего срока эксплуатации.

Конвеер для отвода стружки

Встроенный в станок конвейер предназначен для отвода стружки из зоны измельчения.

Регулировка ножевого барабана

Система регулировки вылета ножевого барабана позволяет получать стружку необходимого размера и толщины.

Пульт управления

Удобный и простой пульт управления не требующий специальных навыков оператора.

Система защиты (шторки)

Предназначены для защиты от вылета тонких заготовок из под каретки.

Обслуживание

Пуско-наладочные работы

Услуги пуско-наладки представляют собой запуск оборудования, обучение Вашего персонала работе на станке, настройке, перенастройке станка.

Подробнее

Транспортные услуги

Для экономии Вашего времени мы организуем доставку оборудования автомобильным или железнодорожным транспортом.

Подробнее

Гарантийное обслуживание

При обнаружении неисправности в оборудовании наш специалист выезжает на ваше предприятие для определения причины поломки и ее устранения.

Подробнее

3.2 Изготовление стружки

Изготовление стружки из щепы производится в центробежных стружечных станках МКZ-IVS фирмы «Майер», поз.2-02/1-6 и центробежных стружечных станках ДС-7 Новозыбковского станкостроительного завода поз.2-102/1-3 (см. приложение ). В корпусе станка МКZ закрепляется съемный неподвижный ножевой барабан конической формы, внутри которого размещается вращающаяся туоболопастная конусная крыльчатка (ротор). Центробежный стружечный станок «Майер» МКZ-IVS изображен на рисунке 3.3.

Рисунок 3.3 – Центробежный стружечный станок «Майер» МКZ-IVS

Поток щепы поступает через загрузочную горловину, расположенную в верхней части станка, и равномерно распределяется по внутренней поверхности ножевого барабана. Равномерность подачи материала регулируется направляющей заслонкой, расположенной непосредственно в загрузочной горловине. На лопастях ротора крепятся сменные пластины (нож ротора), затачиваемые под прямым углом.

Все изнашиваемые детали ножевого барабана и ротора легко заменяются. Положение режущих ножей и контрножей регулируется. Радиальный зазор между режущей кромкой ножа барабана и ножом ротора обеспечивается за счет осевого смещения крыльчатки относительно ножевого барабана. Сборка и установка ножей в ножевой барабан производится вне станка при помощи сборного стола с пневматическим приспособлением. Для смены ножевого барабана и ротора станок оснащен поворотным кронштейном и электротельферным приспособлением.

Станину центробежного стружечного станка ДС-7 (см. рисунок 3.4) образует корпус и крышка, на которой закреплен питатель. Крышка поворотная, открывающаяся на шарнирах и в закрытом рабочем состоянии закрепляется двумя маховичками.

В полости корпуса расположены ножевой барабан, закрепленный внутри обоймы, и крыльчатка, на лопастях которой размещается 18 сменных износостойких пластин. Барабан зажат четырьмя планками. Обойма закреплена на полом валу шестью винтами.

Крыльчатка приводится в движение от электродвигателя, который связан с центральным валом упругой муфтой.

Ножевой барабан является рабочим органом станка, предназначенным для переработки щепы на технологическую стружку и приводится в движение от электродвигателя через редуктор с помощью цепной передачи. Во время работы щепа, подаваемая в центральную часть станка с помощью лопастей крыльчатки, имеющих наклон к ножам и вращение в направлении противоположном вращению барабана под действием центробежной силы инерции отбрасывается к внутренней поверхности барабана, на котором закреплены ножи срезающие стружку.

1—загрузочная воронка; 2 — направляющий экран; 3 — течка; 4— откидная крышка; 5 — корпус; 6 — ножевой барабан; 7 — крыльчатка; 8 — обойма; 9 — ротор; 10, 14 — передний и задний блоки подшипников; 11— зубчатое колесо; 12 — полый вал; 13 — сплошной вал; 15 — муфта; 16 — электродвигатель привода крыльчатки; 17 — станина.

Рисунок 3.4 – Продольный разрез центробежного станка ДС-7

Выработанная стружка выбрасывается в полость корпуса через подножевые щели, образованные накладками и ножами.

Техническая характеристика стружечных станков приведена в таблице 3.4.

Таблица 3.4 – Техническая характеристика центробежных стружечных станков

Наименование параметров	МКZ-IVS (6шт)	ДС-7 (3шт)
1.Производительность,кг абс.сух.стр./ч, при толщине стружки 0,4 мм	4400	4300
2.Диаметр крыльчатки, мм	1400	1195
3. Число ножей барабана, шт	48	42
4.Частота вращения крыльчатки, мин –1	750	990
5.Частота вращения ножевого барабана, мин-1	—	35

Продолжение таблицы 3.4

6.Размеры, мм:

нож

контрнож

нож ротора (било)

планка прижимная

покровная планка

334×100×6

335×35×5

380×35×7,5

384×78×15

348×77,5(63,5)×6

525,4×62×4

525,4×50×5

492×43×12

525×50×8

Щепа из бункеров поз. 2-01/1-2 и 2-101 шнековыми выгружающими устройствами подается в шнековые транспортеры, а они транспортируют щепу на вибролотки и далее к магнитам, которые загружают ее в стружечные станки поз.2-02/1-6 и 2-103/1-3. На вибролотках от щепы отделяют минеральные включения (камни, кусочки бетона и т.п.), а постоянный магнит отделяет металлические включения.

Подачу щепы в стружечные станки необходимо регулировать, изменяя число оборотов разгрузочного шнека либо изменяя проходное сечение над шнеком.

Производительность стружечных станков зависит от толщины вырабатываемой стружки. С увеличением толщины стружки производительность станка увеличивается. Для получения стружки требуемых размеров необходимо обеспечить своевременную и качественную заточку режущего инструмента и настройку узла резания. Своевременно производить замену ножевых барабанов и крыльчаток (роторов) стружечных станков. Рекомендуемые параметры заточки и замены ножей, настройки стружечных станков для получения стружки толщиной до 0,7мм в таблице 3.

Замену ножей следует производить так, чтобы стружка не кончилась в производстве. Следует следить за тем, чтобы на место заменяемого ножевого барабана всегда был готов резервный ножевой барабан и за тем, чтобы производство стружки всегда превышало потребность стружки. Также следует следить за распределением стружки в бункерах для сырой стружки так, чтобы в бункере оставался свободный объём для стружки, поступающей с завода.

Замена ножевых барабанов производится с использованием электротельфера. Станки расположены под бункерами щепы, от каждого бункера щепа подается на три стружечных станка.

Таблица 3.5 – Техническая характеристика настройки узла резания и периодичности замены режущего инструмента центробежных стружечных станков

Наименование параметров	MKZ- IVS	ДС-7
1. Угол заточки ножей барабана, град	37⁰±30^I	35⁰±30^I
2.Угол заточки контрножей, град	47⁰ и 67⁰	40⁰ и 49⁰
3.Величина выступа ножей над поверхностью барабана, мм	0,5-0,7	0,5-0,7
4.Зазор между режущей кромкой ножа и контрножом, мм	2,0-2,5	1,5-2,0
5.Радиальный зазор между кромкой ножа диска и кромкой ножа ротора, мм	0,35	1,5
6. Периодичность замены ножей диска, час	8	8

Продолжение таблицы 3.5

7.Периодичность замены ножей ротора, сутки

1 раз в неделю во время профилактики

1 раз в месяц во время профилактики

Следует постоянно следить за толщиной стружки. При изготовлении тонких древесностружечных плит требуется большее количество стружки наружных слоев. Регулировкой (уменьшением) выпуска ножей над внутренней поверхностью барабана можно добиться изготовления большего количества тонкой стружки, идущей на наружные слои плит. Схема узла резания стружечных станков приведена на рисунке 3.5.

Рисунок 3. 5 – Схема узла резания центробежных стружечных станков

Величина выпуска ножа стружечного барабана ДС-7 устанавливается посредством шаблона, прикладываемого к внутренней поверхности барабана и режущей кромке ножа при непосредственном креплении ножа к барабану.

Стружка из стружечных станков поз.2-02/1-6 и 2-103/1-3 поступает на скребковые транспортеры поз.2-03/1-2 и 2-104. Далее стружка передается на транспортеры поз.2-05 типа «Redler» и скребковый поз.2-105, обрабатывается водным раствором карбамида и транспортируется на скребковый конвейер поз.2-106, который загружает стружку в три буферных бункера сырой стружки объемом по 50 м³ поз.2-07/1-2 и 2-108.

Как сделать мульчу из древесной щепы для вашего двора

Поиск

Дом Газон и сад Как сделать мульчу из древесной стружки для двора

Мульча из древесной щепы, изготовленная с помощью измельчителя/измельчителя

Как сделать мульчу из коры своими руками? Какое оборудование мне нужно? –Sunny

Мульча из коры обычно производится на лесопилках, где большие деревья пропускаются через машины, удаляющие кору перед распиловкой на пиломатериалы. У большинства домовладельцев нет оборудования (или достаточного количества деревьев) для изготовления чистой мульчи из коры.

Однако вы можете использовать измельчитель/измельчитель древесины для изготовления мульчи; Это отличный способ переработать деревья, сломанные ветки и мусор во дворе. Вот как.

Основные принципы работы с древесной щепой

Чтобы сделать древесную мульчу, вам потребуется арендовать или купить измельчитель/измельчитель древесины. Меньшие портативные модели обычно измельчают ветки диаметром до 2–3 дюймов. Для веток диаметром до 6 дюймов вам потребуется арендовать более крупную модель, которую тянут на прицепе, для чего потребуется транспортное средство с прицепным устройством, чтобы доставить измельчитель домой.

Для измельчения стволов деревьев требуется большая промышленная дробилка, поэтому для крупных работ рассмотрите возможность найма компании по обрезке деревьев или ландшафта.

Домашние измельчители/измельчители можно купить или арендовать для вашего двора

Ваша машина будет поставляться с конкретными инструкциями, но в целом это просто вопрос загрузки древесины и дворового мусора в бункер и наблюдения за тем, как щепа высыпается с другого конца! Вот несколько советов по измельчению веток и другого древесного мусора:

Размер машины: Измельчители оцениваются по максимальному диаметру древесины, которую они могут измельчить. Убедитесь, что у вас есть подходящий тип шредера для вашего проекта.
Мульча из древесной щепы: Для получения однородной мульчи из древесной щепы удалите листья и ветки и просто измельчите ветки.
Листья и обрезки: Для максимальной эффективности переработки смешайте обрезки травы и листья для мульчи, которая разложится в питательный компост.
Двойное шлифование: Для получения более мелкой мульчи засыпьте щепу обратно в измельчитель для повторного измельчения. Когда вы покупаете мульчу на профессиональном складе мульчи, вы можете выбрать одинарный, двойной или даже тройной помол — это легко сделать самостоятельно.
Ароматическая мульча: Чтобы усилить запах мульчи, купите один или два пакета кедровой стружки и смешайте ее со вторым измельчением.
Цвет мульчи: Сначала мульча из древесной щепы имеет светлый цвет, но со временем она темнеет.

Безопасность измельчителя/измельчителя

Следуйте инструкциям по технике безопасности, прилагаемым к измельчителю/измельчителю, в том числе:

Соблюдайте безопасную дистанцию: Советы по безопасности для измельчителя/измельчителя становятся само собой разумеющимися – как только вы увидите, на что способна машина к дереву, вам нужно держаться как можно дальше от делового конца!
Защита глаз и рук: Всегда носите защитные очки и рабочие перчатки.
Используйте деревянные инструменты: НИКОГДА не используйте руки или металлические инструменты для проталкивания материала в бункер. Вместо этого используйте раздвоенную палку или ручку старой метлы.
Не торопитесь: Кормите небольшими порциями, чтобы избежать замятий. Если что-то застряло в бункере, выключите машину и используйте старую рукоятку граблей или шест, чтобы освободить его.
Удалить излишки: Периодически убирайте мульчу в пакеты или тележки, чтобы она не скапливалась и не перегревала машину.
Выключить: Всегда выключайте или отключайте измельчитель/измельчитель при устранении замятий.

Дополнительная информация

Сравните садовые измельчители (the-organic-gardener.com)
Использование мульчи в саду (статья)
Советы по использованию мульчи во дворе (видео)
Как изменить цвет мульчи (статья)

БИРКИ
мульча
деревья

Предыдущая статьяКак проверить текстуру почвы на своем дворе

Следующая статья10 лучших идей для подарков с инструментами на 2010 год

ДЭННИ ЛИПФОРД

https://www.aboutdannylipford.com/ эксперт по благоустройству дома для The Early Show и The Weather Channel CBS более десяти лет. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Оставайтесь с нами

Подпишитесь сегодня, чтобы получать эксклюзивный контент и советы по электронной почте!

Измельчитель Power King Chipper: Чудовище измельчителя

Измельчитель Power King не зря называют зверем — он мгновенно измельчает кипу щетки.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Топовый продукт с пятизвездочными отзывами, Power King Chipper ест щетку на обед. Power King Chipper — королевская особа, когда дело доходит до бытовых измельчителей древесины, так как этот зверь без труда пожирает пятидюймовые ветки.

Наличие измельчителя веток сэкономит вам время и деньги и облегчит уход за деревьями в долгосрочной перспективе. Зачем ждать, чтобы нанять кого-то дорогого, когда вы можете сделать это сами?

Что такое комплект измельчителя Power King Chipper?

через продавца

Неудивительно, что владельцы называют эту мощную дробилку зверем. Power King Chipper может похвастаться впечатляющим четырехтактным двигателем Kohler мощностью 14 лошадиных сил. Кроме того, сверхпрочные лезвия могут без происшествий сносить длинные конечности.

Благодаря большому бункеру вы легко сможете накормить этого голодного зверя. Нам также нравится вращающийся побег, который кладет мелко измельченную мульчу туда, куда вы хотите.

Идеально подходит для домовладельцев с густым лесом или большими владениями, Power King может бродить по вашим джунглям (э-э, двору) в поисках следующей еды. Эта машина легко буксируется вездеходом или небольшим трактором.

Комплект измельчителя Power King включает в себя удлиняемую колесную базу, съемное дышло, не требующее инструментов, защитный кожух и дополнительные ножи. Power King также предлагает аналогичную модель с электростартером, но она на сотни долларов дороже.

Профи

Легкий старт отдачи
Вращающаяся на 360 градусов выходная направляющая
Съемное дышло
Удлиненная ось
Поставляется с дополнительными лезвиями
Погодозащитный кожух в комплекте
Двигатель 14 лошадиных сил
3 года гарантии на двигатель

Минусы

Нельзя буксировать по дороге

Купить сейчас

Как пользоваться измельчителем Power King

Безопасность превыше всего. Берите защитные очки и перчатки — это мощная машина. Поместите измельчитель на ровную поверхность и отрегулируйте выходной стебель так, чтобы он направлял выход измельченного материала. Затем просто сначала подавайте ветки стороной большого диаметра. Когда зверь начнет жевать, отпустите ветку, так как должна сработать автоподача.

Он будет жадным до большего, но не набивайте его слишком сильно. Обязательно дайте ему пожевать, прежде чем добавлять дополнительный материал. Немного потренировавшись, кормление зверя станет вашим любимым занятием. Для получения дополнительной информации мы рекомендуем обратиться к руководству пользователя для подробного описания процедур запуска и обслуживания.

Обзоры лучших измельчителей Power King

Клиент Home Depot Дэвид говорит: «Рабочая лошадка. Позаботился обо всем, что я в него бросил, а затем о некоторых повреждениях от урагана на 8+ акрах. Отлично буксируется благодаря широкой колесной базе. Настроить было легко, но нужна вторая пара рук. Солидное оборудование».

Эд Абель поставил Power King пять звезд: «Намного лучше, чем ожидалось! Я не решался начать с веток толщиной 2 дюйма; Я ошибочно предположил, что измельчитель должен по крайней мере остановиться, если ветку бросают целиком. Ого! Ушло без всяких колебаний. Сначала я держался за ветки можжевельника и медленно кормил их, думая, что они застрянут и заклинят лезвия. Машина сказала мне «отпустить»; я так и сделал, и стружка вылетела из желоба. Опять же, ни стойла, ни пробки. Вскоре 3-дюймовые и 4-дюймовые конечности были пережеваны и выплюнуты. Я мог расслабиться, «кормить машину» и смотреть, как куча щетки исчезает. Удовлетворен.”

BigDibbs вторит многим отзывам пользователей: «Эта рубильная машина просто зверь, ее легко собрать и легко использовать. Я использую ручную тележку с зацепкой, чтобы перемещать ее вручную, и это легко. Хорошо сбалансирован и легко маневрирует. За один день срубил два больших дерева. Не предназначен для измельчения мелких предметов, но немного измельчает их, хотя предпочитает более крупные ветки».
