Ступенчатые сверла – что это такое, где применяется, конструктивные особенности, производители, стоимость и отзывы

alexxlab | 02.09.2019 | 0 | Разное

Особенности применения ступенчатых сверл

Ступенчатое сверло - отличный инструмент для сверления листового металла (предназначено для материалов: листовая сталь толщиной до 4-6 мм, тонкостенные  цветные металлы, чугун,  гипсокартон, пластмассы).

Сверло ступенчатое имеет специфическую структуру в виде поступательных ступеней, где каждая последующая ступень отличается большим диаметром, это позволяет постоянно изменять диаметр отверстия, не останавливая работу. Такая особенность усиливает  режущую способность и существенно увеличивает плавность обработки материала, позволяет повысить эффективность сверления на 50% при обработке тонкого металла.

Основное преимущество ступенчатого (конусного) сверла состоит в том, что оно может заменить целый набор инструментов для обработки материала. Благодаря острому наконечнику, характерному для  большинства ступенчатых сверил, оно может врезаться самый плотный металл. Также очень популярной сферой использования данного инструмента является шлифование уже готового отверстия. Можно без проблем  быстро убрать всю стружку по краям, не используя при этом УШМ или надфиль.

Преимущества применения ступенчатых сверл:

  •  Высокая точность. Известный факт, что при работе со спиральными сверлами получается очень неаккуратное отверстие, особенно при сверлении диаметров свыше 15 мм. Так вот при работе со ступенчатыми сверлами край получается идеально ровным, даже если толщина металла меньше миллиметра.

  •  Универсальность. Вы можете заменить целый набор при помощи всего лишь одного товара, Так как диаметр сверл начинается от 4 мм и заканчивается 50 мм, можно заменить целый набор спиральных сверл, при этом сэкономив средства. Также такими сверлами можно одновременно сверлить отверстие и при этом сразу же снимать фаску.

  •  Повышенная прочность и жесткость.

  •  Ступенчатое сверло не соскальзывает.

  •  Легко рассверливать существующие отверстия.

Ступенчатые сверла торговой марки KORNOR изготовлены  из высококачественной легированной быстрорежущей стали. В ассортименте представлены два типа сверл:

  • с прямой канавкой. Свёрла с прямой режущей кромкой имеют более простую геометрическую форму, поэтому их легче затачивать.

  • со спиральной канавкой. Обеспечивает плавность хода и высокую режущую способность, а также способствует лучшему отводу стружки из зоны сверления.


Хвостовик цилиндрический с трехгранной фрезеровкой для лучшего удержания в патроне и предотвращения привертывания.

С размерами и типами сверл вы можете ознакомиться в нашем каталоге.

Важно: Ступенчатое сверло будет служить намного дольше, если использовать спрей или карандаш для смазки и охлаждения металла.



kornor.ru

Сверло ступенчатое коническое


Ступенчатое (конусное) сверло по металлу: выбор, применение, заточка

Рабочая часть ступенчатого сверла по металлу (его также называют конусным сверлом) сформирована спиральной канавкой и рядом ступенчатых кольцевых переходов разного диаметра. Благодаря такой уникальной конструкции ступенчатые сверла позволяют в любой момент обработки определять, какого диаметра отверстие сформировано.

Одно ступенчатое сверло может заменить набор для обработки металла, включая и коронки

На первый взгляд может показаться, что использование таких сверл (которые, кстати, отличаются достаточно высокой стоимостью) не имеет особого смысла, потому что всегда можно выбрать инструмент определенного диаметра и создать с его помощью требуемое отверстие. Между тем конусные инструменты для сверления отверстий обладают рядом уникальных достоинств, делающих их применение обоснованным во многих случаях.

Область применения и конструктивные особенности

Конусные (или ступенчатые) сверла отличаются длительным рабочим ресурсом, что обеспечивается высокой прочностью их режущих кромок. В отличие от обычного сверла, конусное позволяет выполнять технологические операции, для осуществления которых в любой другой ситуации потребовалось бы использование нескольких инструментов. Именно универсальностью во многом и объясняется высокая стоимость сверл данной категории.

Конусный инструмент для сверления благодаря особенностям своей конструкции позволяет выполнять обработку с высокой скоростью, при которой качество кромки отверстий, формируемых даже в тонколистовом материале, не снижается.

Устройство ступенчатого сверла

Конусными сверлами можно делать отверстия не только в металле, но и в гипсокартоне, дереве, пластике и др. Успешно справляются они и с плотным металлом, чего нельзя сказать о сверлильном инструменте любого другого типа.

Острый наконечник ступенчатого сверла позволяет не только исключить необходимость применения центровочного инструмента, но и легко врезаться в структуру даже самого плотного металла. Отверстие, полученное при этом, не нуждается в дополнительной обработке с использованием надфиля и шлифовальной машинки.

Большинство ступенчатых сверл способны просверливать металл толщиной до 4 мм

Поступательные каналы ступенчатого сверла, расположенные по спирали, выполнены в разных размерах с плавным переходом. Эта конструктивная особенность повышает эффективность конусного сверла при работе с тонколистовым металлом как минимум на 50%. Кроме того, при сверлении металлических деталей инструментом с такими спиральными поступательными канавками обеспечивается плавность его хода.

Сверла конусного типа можно использовать как в комплекте с ручным приспособлением для сверления, так и при установке на специальное оборудование.

На рабочую поверхность ступенчатых сверл может быть нанесено абразивное напыление, основу которого составляет алмазная или титановая крошка (это не противоречит требованиям ГОСТа). Такое покрытие режущей поверхности значительно повышает степень ее прочности, что позволяет свести к минимуму периодичность ее заточки. Естественно, на такое преимущество использования конусного сверла с напылением можно рассчитывать в том случае, если соблюдаются правила его эксплуатации и не превышается допустимая нагрузка на него.

Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием

Одной из задач, которую решают с помощью конусного сверла, является исправление дефектов отверстий, полученных инструментом другого типа. К таким дефектам, в частности, относятся рваные края. Сверла ступенчатого типа практически незаменимы в тех случаях, когда необходимо получить качественные отверстия в тонколистовом металле, изделиях из стеклотекстолита и других полимерных материалов.

Учитывая все вышесказанное, можно сделать вывод о том, что конусные сверла являются еще более универсальными, чем традиционный инструмент спирального типа. Именно поэтому они не будут лишними на производственном участке и в домашней мастерской. О том, насколько удобным и эффективным является конусный инструмент, стоимость которого зависит как от диаметра рабочей части, так и от типа напыления, можно судить по видео обработки с его использованием и по отзывам специалистов.

На что следует ориентироваться при выборе конического сверла

Делать выбор такого инструмента, как сверло коническое по металлу, следует только после того, как вы ознакомитесь с его характеристиками. Очень многое о ступенчатом сверле может сказать его цвет.

  • Серо-стальной цвет материала изготовления свидетельствует о том, что сверло не подвергалось никакой термической обработке, соответственно, не стоит рассчитывать на его высокое качество.
  • Конусный инструмент, поверхность которого имеет черный цвет, прошел обработку горячим паром, что увеличило его прочность.
  • Золотистый цвет стали свидетельствует о том, что в металле предварительно были устранены все внутренние напряжения, что улучшило его качественные характеристики.
  • Если поверхность ступенчатого сверла имеет ярко-золотистый оттенок, оно отличается высокой износостойкостью. Это обеспечивает нитрид титана, содержащийся в металле. Достаточно высокая стоимость таких изделий полностью компенсируется длительным сроком их эксплуатации.

Маркировка ступенчатого сверла говорит об его характеристиках

Для производства конусных сверл используются различные сорта стали, которые определяют по маркировке. Если в маркировке присутствует аббревиатура HSS, это означает, что при помощи данного изделия можно выполнять высокоскоростную обработку, не переживая за то, что оно деформируется или утратит свои прочностные характеристики при инт

i-perf.ru

Ступенчатые сверла

Ступенчатые сверла для проделывания отверстий большого диаметра. Тестируем сверла на фанере, текстолите, на стальном листе.

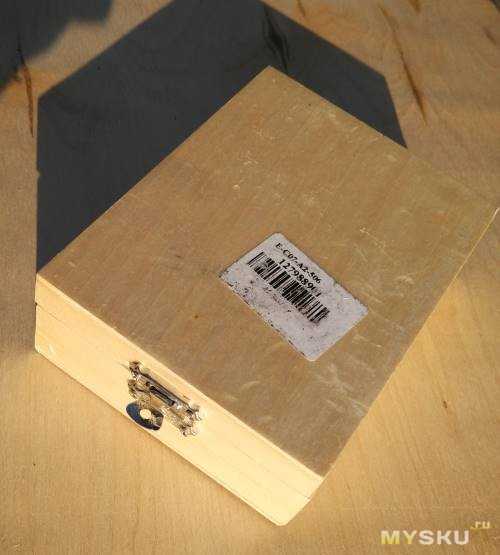

Три сверла в деревянной коробочке. Размер отверстий подписан. На конус сверла нанесен диаметр отверстий, которые получим. Фотографии:







Как видно максимальная толщина материала, в котором будем сверлить — 5 мм.

Материал для теста:
Фанера 4 мм

Текстолит 2 мм

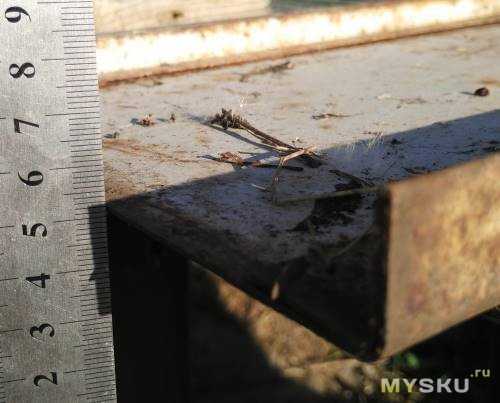

Стальной лист 2 мм

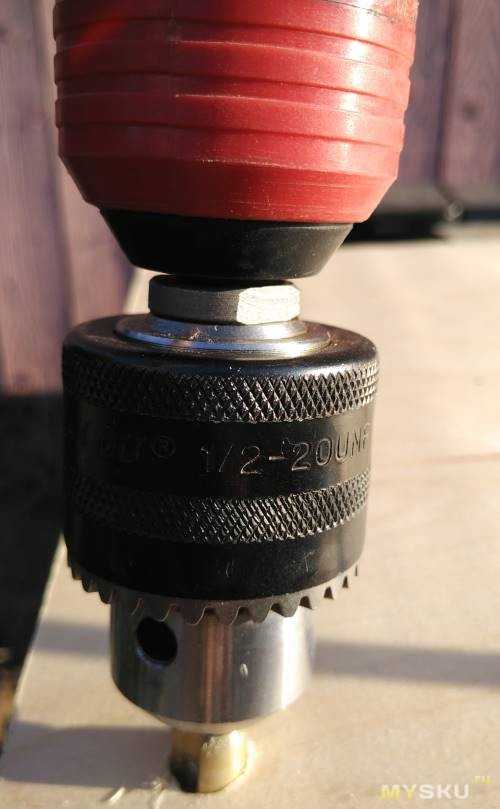

Для тестов использовал перфоратор:

В обычную дрель самое большое сверло не поместилось.

Для удобства сначала сделал отверстие сверлом 3 мм, потом использовал конические сверла.

Фанера.
Отлично тест прошел — все три сверла протестировал. Отверстия ровные. Фанера не крошилась.




Текстолит
Тоже нормально. Но лучше сначала потренироваться, прежде чем чистовое отверстие сделать, обороты настроить. Иначе с обратной стороны при неправильных обор

mysku.me
