Требования к стыковке арматуры | ИНФОПГС

Главная
Требования к стыковке арматуры

Соединения арматуры
Требование СП63.13330.2012 «Бетонные и железобетонные конструкции».

Стыки арматуры внахлестку (без сварки) применяют при стыковании стержней с диаметром рабочей арматуры не более 40 мм.

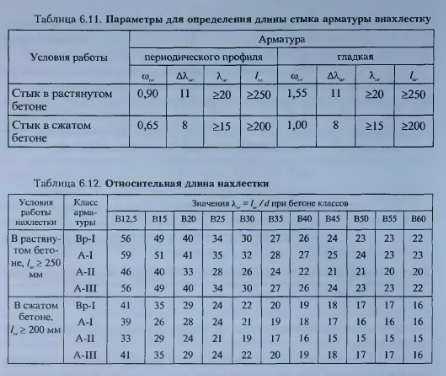

Стыки растянутой или сжатой арматуры должны иметь длину перепуска (нахлестки) не менее значения длины L, определяемого по формуле
L= à*L0,an . (8.5)
где L0,an – базовая длина анкеровки, определяемая по формуле 10.1 (СП63.13330.2012) или по таблице;
коэффициент à – для растянутой арматуры принимают равным 1,2, а для сжатой арматуры – 0,9.
При этом должны быть соблюдены следующие условия:
– относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры периодического профиля должно быть не более 50 %, гладкой арматуры (с крюками или петлями) – не более 25 %;
– усилие, воспринимаемое всей поперечной арматурой, поставленной в пределах стыка, должно быть не менее половины усилия, воспринимаемого стыкуемой в одном расчетном сечении элемента растянутой рабочей арматурой;

– расстояние между стыкуемыми рабочими стержнями арматуры не должно превышать 4 ds;
– расстояние между соседними стыками внахлестку (по ширине железобетонного элемента) должно быть не менее 2 ds и не менее 30 мм.

В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок элемента вдоль стыкуемой арматуры длиной 1,3L. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах длины этого участка.

Допускается увеличивать относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры до 100%, принимая значение коэффициента à равным 2,0. При относительном количестве стыкуемой в одном расчетном сечении арматуры периодического профиля более

50 % и гладкой арматуры более 25 % значения коэффициента ? определяют по линейной интерполяции.
При наличии дополнительных анкерующих устройств на концах стыкуемых стержней (приварка поперечной арматуры, загиб концов стыкуемых стержней периодического профиля и др.) длина перепуска стыкуемых стержней может быть уменьшена, но не более чем на 30%.
В любом случае фактическая длина перепуска должна быть не менее 0,4àL0,ап, не менее 20 ds и не менее 250 мм. (п.10.3.30).

В изгибаемых и внецентренно сжатых элементах конструкций допускается осуществлять стыкование рабочей арматуры при диаметре стержней до 20 мм – в 7- и 8-балльных зонах внахлестку без сварки, а в зонах 9 баллов – внахлестку без сварки, но с «лапками» или другими анкерными устройствами на концах стержней.
Длина нахлестки должна быть на 30 % больше значений, требуемых по действующим нормативным документам на бетонные и железобетонные конструкции (СП 63.13330), с учетом дополнительных требований настоящего свода правил.

При диаметре стержней 20 мм и более соединение стержней и каркасов должно выполняться с помощью специальных механических соединений (опрессованных и резьбовых муфт) или сварки независимо от сейсмичности площадки.
Шаг хомутов в местах стыкования внахлестку без сварки арматуры внецентренно сжатых элементов должен быть не более 8d.

Стыкование арматуры сварными соединениями внахлестку, как правило, не допускается. При стыковании арматуры в малоответственных конструкциях, кроме элементов несущего остова зданий, возможно применение сварных соединений арматуры внахлестку. При этом значение длины сварных швов должно быть на 30 % больше значений, требуемых по ГОСТ 14098 для сварного соединения типа С23-Рэ.

В изгибаемых и внецентренно сжатых элементах стыки арматуры внахлестку со сваркой и без сварки следует располагать вне зон максимальных изгибающих моментов (п. 6.7.12).

Различные способы соединения арматуры

Процесс соединения арматуры, в результате которого получается непрерывное армирование, называется стыковкой.

Схема армирования стыков ленточного фундамента.

В современном строительстве существуют разные способы соединения арматуры:

механический;
при помощи сварки;
внахлест без применения сварки.

Преимущества механической стыковки

Данный способ является наиболее выгодным, соответственно, и наиболее часто используемым. Если сравнить процесс механического соединения арматуры со стыковкой арматуры внахлест, то главное преимущество здесь заключается в том, что не происходит значительная потеря материала. Стыковка внахлест приводит к потере определенного количества арматуры (примерно 27%).

Если сравнивать механическое соединение арматуры со стыковкой при помощи сварки, то в этом случае выигрывает скорость работы, на которую затрачивается намного меньше времени. К тому же, сварку должны выполнять только профессиональные сварщики, чтобы избежать некачественной работы, которая в будущем способна привести к негативным последствиям. В итоге, если проводить механическую стыковку, можно значительно сэкономить на оплате труда квалифицированных мастеров.

Еще в результате такого способа соединения получается достаточно прочная конструкция. Получить равнопрочное соединение, используя этот метод, можно при различных погодных условиях и в любое время года.

Вернуться к оглавлению

Процесс механического соединения арматуры

Схема армирования фундамента с ребрами жесткости: 1 – Сетка из рабочей арматуры, 2 – Вертикальная арматура.

Для осуществления стыковки арматуры механическим способом понадобится соответствующий инструмент – гидравлический пресс.

Из материалов потребуется:

прессованная и резьбовая муфта;
прутья арматуры.

Технология механического соединения достаточно простая и заключается в следующем:

на арматурный стержень надевается стальная муфта;
она обжимается гидравлическим прессом;
для второго стержня процесс снова повторяется.

В результате времени на создание механического соединения уходит очень мало. Вместо соединительных муфт допускается использование толстостенных стальных труб или муфт, которые имеют перегородку по центру, что значительно упрощает монтаж.

Прочная механическая стыковка возможна для арматурных прутьев разного диаметра.

Это осуществляется благодаря наличию сменных штампов в гидравлическом прессе.

Для выполнения данного вида стыковки не нужна помощь профессионалов, справиться с задачей сможет практически каждый. Но существует одно важное условие: работу должны выполнять сразу два человека.

Вернуться к оглавлению

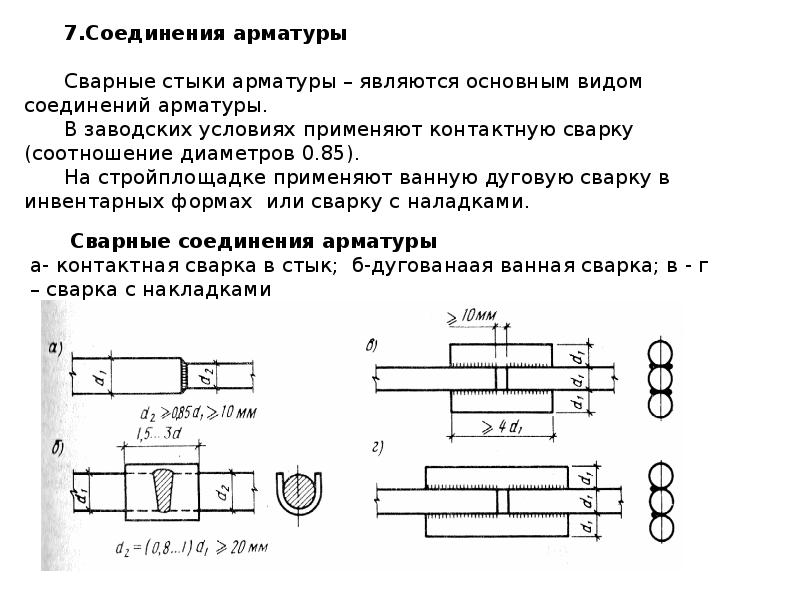

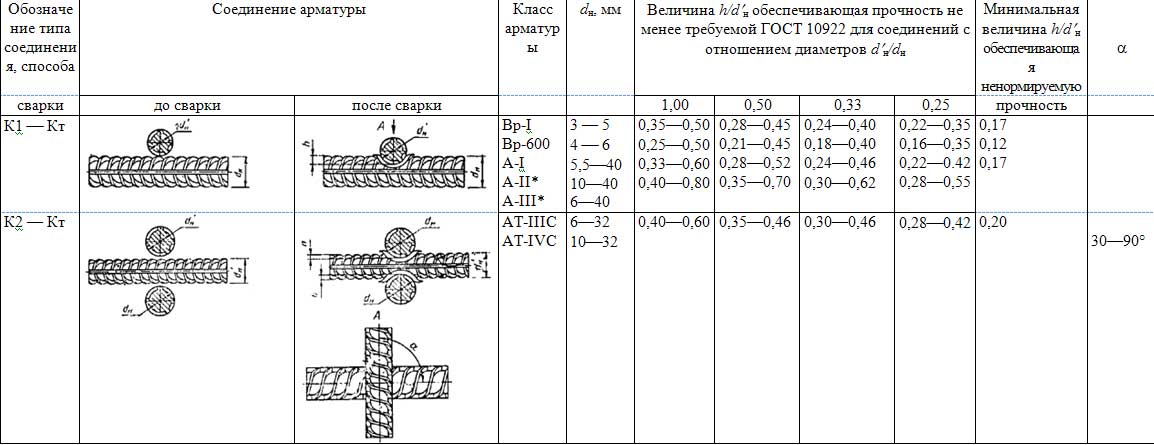

Стыковка арматуры при помощи сварки

Схема поперечного армирования фундамента.

Несмотря на популярность механической стыковки, соединение арматуры при помощи сварки тоже не менее востребовано в строительстве. Существует несколько способов дуговой сварки:

протяженными швами;
многослойными швами без применения других технологических элементов;
с принудительным образованием шва;
точечная.

Для выполнения этого вида работы понадобятся следующие инструменты:

сварочный аппарат;
электродержатели;
щитки;
защитные стекла;
молоток, зубило;
металлические щетки;
шлакоотделитель;
стальная линейка;
отвес, клеймо.

Основной рабочий материал – арматура.

Сварка арматуры протяженными швами используется для соединения горизонтальных и вертикальных стержней. Такой вид стыковки возможен с накладками или внахлест. Внахлест соединение выполняется протяженными швами, но возможен вариант с применением и дуговых точек. Также есть возможность соединять арматурные стержни с короткой и длинной нахлесткой или двусторонним и односторонним швом.

Сварные стыки накладок с арматурными стержнями бывают короткими или длинными. При этом разрешается смещать накладки по длине. Сварка арматуры выполняется различными фланговыми швами.

В процессе сварки двусторонними швами во время наложения второго с другой стороны соединения иногда возникают горячие продольные трещины. Для предупреждения их появления необходимо тщательно подбирать тип электродов и строго выдерживать технологический режим сварки.

Сварные протяжные швы бывают многопроходными или однопроходными, это зависит от диаметра стыкуемых стержней. Ток для дуговой сварки выбирается в зависимости от вида электродов. Важно учитывать одно условие: в процессе сварки арматуры, расположенной в вертикальном положении, тока необходимо на 10-20% меньше, чем для стержней в горизонтальном расположении.

Вернуться к оглавлению

Сварка многослойными швами

Схема устройства армированного фундамента.

При наличии высококвалифицированных сварщиков или при небольших объемах работы часто используется для стыковки арматуры сварка многослойными швами без применения формующих элементов. Данный способ больше всего подходит для соединения арматуры, расположенной в вертикальном виде. Углы скосов, их направление, притупление и размеры, формы разделки, зазоры между стержнями являются стандартными.

Сварка арматуры многослойными швами выполняется при помощи одиночного электрода. Сварочный шов сначала накладывается с одной стороны разделки, а потом на всю ширину – с другой. Во время заплавления разделки необходимо периодически очищать от шлака наплавленный металл.

Режим для данного вида сварки устанавливается тот, который указан в паспортных данных электродов. В этом случае они обычно применяются с фтористокальциевым покрытием.

Вернуться к оглавлению

Точечная сварка и с принудительным формированием шва

Иногда строительный проект предусматривает проведение сварных швов крестовых соединений арматуры с формированием принудительного шва. Для подобных арматурных изделий применяются стержни из стали, имеющие диаметр 14-40 мм. Предварительно они собираются в кондукторах, что обеспечивает их плотное примыкание друг к другу. Еще можно зафиксировать стержни при помощи прихваток сваркой. Но важно учитывать, что прихватки и кондукторы не должны препятствовать установлению формующих элементов.

Но бывает так, что на многих строительных площадках в процессе возведения монолитных конструкций из железобетона в виде арматурных изделий используются каркасы и сетки, которые изготавливаются на месте. В них присутствует масса разнообразных крестовых соединений, которые соединяются при помощи точечной дуговой сварки.

Использование многих марок стали ограничено по причине особенности процесса сварки. Когда она проводится точечно, в контактах крестовых соединений стержней довольно быстро от наплавленного металла отводится теплота, что провоцирует местное закаливание стали, в результате чего она становится хрупкой. К указанному термическому воздействию особенно чувствительны низкоуглеродистые и среднеуглеродистые арматурные стали.

Вернуться к оглавлению

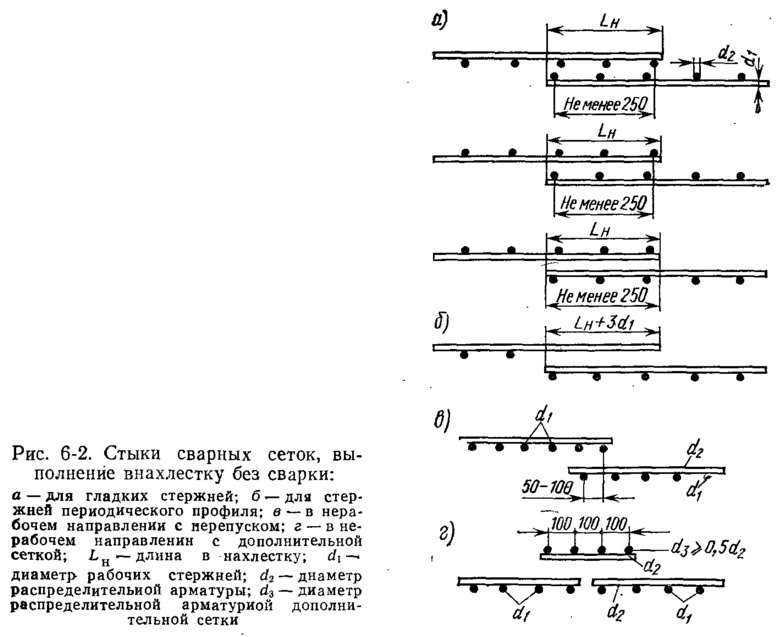

Стыковка внахлест без сварки

Наиболее распространенную арматуру класса А400 А-III соединять, используя сварку, нельзя. Для того чтобы ее состыковать, используется еще один способ, при котором такая работа не используется. Соединение осуществляется благодаря стандартным крюкам или лапкам.

В процессе такого метода стыковки расходуется больше материала. Но, что довольно удобно, не требуется дополнительное оборудование, инструменты и материалы.

Нахлест стержней арматуры осуществляется на длину, которая способна обеспечить передачу расчетных усилий от одного стержня к другому. Стыки арматуры, соединяемые внахлест, должны быть равны длине перепуска, величина которого обозначена в СниП 52-01-2003.

В вышеуказанном пособии указаны определенные варианты соединения стержней арматуры внахлест без сварки. Возможна стыковка:

прямых концов стержней периодических профилей;
прямых концов стержней с установкой, которая расположена на длине нахлестки или с приваркой;
загибов на концах (лапок, петлей, крюков).

Данные виды соединения применимы для соединения арматуры, имеющей номинальный диаметр до 40 мм. Гладкая арматура, которая работает на растяжение, соединяется при помощи крюков, петель, приваренных поперечных стержней или специальных анкерных устройств.

Методы соединения арматурных стержней

🕑 Время чтения: 1 минута

Большинство железобетонных конструкций не будут обеспечены полноразмерными железобетонными стержнями. Производство и транспортировка длинных стержней затруднены, что ограничивает использование армированных стержней полной длины. Метод, используемый для соединения арматурных стержней, чтобы усилие эффективно передавалось от одного стержня к другому, называется соединением. Целостность бетонной конструкции зависит от правильного соединения арматурных стержней.

Рис. 1: Сращивание арматурного стержня

Силы передаются от одного стержня к другому через связи в бетоне. Сила сначала передается на бетон через связь от одного стержня, а затем передается на другой стержень, образуя соединение через связь между ним и бетоном. Таким образом, бетон в месте стыковки подвергается высоким напряжениям сдвига и раскалывания, что может привести к образованию трещин в бетоне. Правильно спроектированное соединение является ключевым элементом в передаче усилий через арматурные стержни путем создания надлежащего пути нагрузки.

Рис.2: Сжирания в точках сплайсинга

Содержание:

Методы арматуры сплайсинга
- 1. Сплайсины LAP
- 2.Mechanical Splice
- 3. Whelded Splice

3. Whelded Splice

3. Whelded Splice

Механический соединитель
Сварное соединение

В Индии требования к соединению арматурных стержней указаны в IS456 cl.25.2.5. В норме также указано, что соединение изгибаемых элементов не должно производиться на участках, где изгибающий момент составляет более 50% момента сопротивления, и на любом данном участке должно быть соединено не более 50% арматурных стержней. Сращивание стержней должно выполняться для чередующихся стержней, если необходимо соединить более одного стержня.

1. Стыки внахлестку

Соединение внахлест является наиболее распространенным и экономичным соединением, используемым в строительстве. Сварные и механические соединения требуют больше труда и навыков по сравнению с соединением внахлестку.

Рис. 3: Сращивание стержня диаметром >36 мм

Важные моменты, которые следует учитывать при выполнении соединений внахлест в арматурных стержнях:

Нахлесты армирования всегда должны располагаться в шахматном порядке. Расстояние между центрами нахлестов не должно быть менее чем в 1,3 раза больше требуемой длины нахлеста стержней. Стержни, подлежащие притирке, должны располагаться либо вертикально один над другим, либо горизонтально один рядом с другим.
Общая длина перехлеста стержней, включая изгибы, крюки и т. д. при растяжении на изгиб, должна быть не менее 30-кратного диаметра стержня полной развернутой длины L _d в зависимости от того, что больше.
Длина нахлеста при прямом натяжении должна быть в 30 раз больше диаметра стержня (30) или 2 L _d, в зависимости от того, что больше. Натяжные стыки должны быть заключены в спирали из прутков диаметром 6 мм с шагом не более 100 мм. Крюки также должны быть предусмотрены на концах натяжных стержней.
Длина колена при сжатии должна быть больше 24 или L _d при сжатии. Когда колонны подвергаются изгибу, длина нахлеста также может быть увеличена до значения напряжения изгиба, если обнаружено, что стержень находится в состоянии растяжения.
Если необходимо выполнить притирку двух стержней разного диаметра, длину напуска следует рассчитывать на основе диаметра меньшего стержня.
Следует избегать соединения внахлест арматурного стержня диаметром более 36 мм. Если такие стержни должны быть притерты, то их следует сваривать. Если разрешена сварка холодных стержней, следует соблюдать специальные инструкции, применимые к этим стержням.
Если нахлест арматурных стержней должен выполняться в необычных обстоятельствах, например, при соединении в зонах больших моментов или необходимо сращивать более 50% стержней, вокруг нахлестываемых стержней должны быть предусмотрены дополнительные близко расположенные спирали, а длина круг надо увеличить.
Когда связанные стержни должны быть соединены внахлестку, необходимо соединять по одному арматурному стержню за раз, и соединение должно быть в шахматном порядке.
Если общие правила относительно нахлестов в конструкции не могут быть соблюдены, должны быть предусмотрены специальные сварные стыки или механические соединения (п. 25.2.5.2 ИС 456).
Использование соединений внахлестку вызовет проблемы с перегрузкой соединений, которые потребуют использования какого-либо другого метода соединения. Скопление арматурных стержней создаст точки критических напряжений в арматурных стержнях, затрудняет прохождение бетона, длина соединения будет недостаточной.

2. Механическое соединение

В механическом соединении или соединении используется муфта или втулка для соединения двух арматурных стержней. Механическое соединение – это новый тип соединения в индийской строительной промышленности.

Рис. 4: Механический шарнир диаметром >36 мм

Механическое соединение имеет много преимуществ по сравнению с обычным методом нахлеста. Некоторые из них:

Непрерывный арматурный стержень получается благодаря этому сращиванию муфты. Ошибки из-за неправильной длины круга, как в обычном методе, избегаются.
Снижены потери стали. Использование механического соединения помогает избежать длины напуска. Это сэкономит значительное количество стали.
Мы можем использовать муфты в качестве дюбелей. Это позволит сэкономить опалубочный материал.
Механические соединения не будут создавать скопления стали, так как устранены притирки стержней.
обеспечивают большую гибкость для проектировщиков.
Прочность соединения легко анализируется в случае механического соединения по сравнению с обычным соединением внахлестку.

Механические соединители являются наиболее часто используемым механическим соединением или соединением для армирования. Механические муфты могут быть двух типов:

Резьбовые муфты
Муфты без резьбы

Резьбовые муфты: Резьбовые муфты подразделяются на две группы:

Муфты с конической резьбой: Конические муфты этого типа крепятся к одному концу арматурного стержня с резьбой, а соседний стержень соединяется и затягивается с помощью калиброванного динамометрического ключа. Процедура проводится на месте.

Рис. 5: Муфты с конической резьбой (Изображение предоставлено CSRI)

Роликовые резьбовые муфты: в этом типе соединяемые стержни прижимаются набором роликов. Эти запрессованные концы соединены стяжками с согласующими и параллельными нитями.

Рис. 6: Муфты с роликовой резьбой (изображение предоставлено CSRI)

Нерезьбовые соединители: этот тип соединителей имеет множество типов, которые используются в областях, где нельзя использовать резьбовые соединители. Различные типы:

Болтовые муфты
Муфты для сварки трением
Сварные муфты
Обжимные муфты

Рис. 7: Обжимная муфта (Изображение предоставлено Incon)

Основное применение безрезьбовых муфт в ремонтных работах, чем в новом строительстве. Они дороже по сравнению с резьбовыми муфтами и, следовательно, не используются широко. Муфты, используемые для этого процесса, громоздки, а процесс установки медленный.

3. Сварное соединение

Сварное соединение обычно не используется, так как оно может повлиять на прочность арматурных стержней. Для сварного соединения соблюдаются особые условия и правила.

Сварное соединение применяется для арматурных стержней диаметром более 36 мм.
Если нет квалифицированной рабочей силы, метод не используется
Области, где есть скопление арматуры и требуется большая прочность на момент, применяется этот метод.
Если мы используем стержни с плохими характеристиками свариваемости, этот метод не применяется.

Перед сваркой арматуры необходимо провести надлежащий химический анализ стальной арматуры, полевой осмотр, качество стали и надлежащий надзор.

Рис. 8: Стыковая сварка арматурного стержня

Рис. 9: Сварка арматурного стержня внахлестку

Что такое длина круга | Длина колена колонны | Длина перекрытия плиты

Важный момент

Что такое длина перекрытия?

Длина внахлест требуется, когда стержни, расположенные короче требуемой длины (из-за отсутствия более длинных стержней), необходимо удлинить.

Длина внахлест также требуется, когда необходимо изменить диаметр стержня по длине (как это иногда делается в колонках). Маркировка

Целью «нахлеста» является эффективная передача осевой силы от концевого стержня к соединительному стержню с той же линией действия в соединении.

Это неизменно приводит к концентрации напряжений в окружающем бетоне. Эти эффекты должны быть сведены к минимуму путем

использования надлежащих методов сращивания.
Расположение этих мест нахлеста вдали от секций с высоким напряжением изгиба/сдвига. и
Смещение мест сращивания на отдельных стержнях группы (как обычно в столбце).

Когда сращивание в таких ситуациях становится неизбежным, необходимо принять специальные меры предосторожности, такие как

Увеличение длины нахлеста (Соединение внахлестку и сварка внахлестку)
Использование спиралей или близко расположенных хомутов по всей длине хомутов.

Длина круга в соответствии со стандартом IS 456

Обычно длина развертывания составляет 41d где d – диаметр стержня. Для прямого натяжения длина нахлеста должна быть 2 L _d или 30d , в зависимости от того, что больше. В этом случае прямая длина притирочной планки должна быть не менее 15d или 20 см.

Также читайте: Что такое Lintel | Тип перемычки

Тип притирки Метод:

Притирка стержней (соединение внахлестку)
Сварка прутков (сварка)
Механическое соединение.

1. Соединения внахлестку

Соединения внахлестку достигаются путем наложения этих стержней на определенную длину внахлест, что позволяет передавать осевое усилие от концевого стержня на соединительный стержень посредством механизма анкерной (развертки) связи с окружающим бетоном ( Как показано на рис. ниже)

A) Действие соединения внахлестку посредством развертывания

Поведение расщепления и растрескивания, наблюдаемое при испытаниях соединения внахлестку, похоже на таковое при испытаниях анкерного соединения (согласно рис. ниже).

B) Использование спиралей в соединениях внахлест для стержней большого диаметра Стержни (Ø > 36 мм), для которых рекомендуются сварные соединения. Однако там, где сварка невозможна, Кодекс (код IS 456-200, стр. № 45, кл. 26.2.5.1a) разрешает соединения внахлестку с дополнительными спиралями вокруг стержней внахлестку (как показано на рис. ниже).

C) Стыковка стержней в шахматном порядке

Желательно слегка согнуть стержни (особенно стержни большого диаметра) вблизи места соединения, чтобы обеспечить коллинеарную передачу усилия (без эксцентриситета), как показано выше, рис А.

В Кодексе указано, что прямая длина нахлеста должна быть не менее 15Ø или 200 мм.

Поскольку передача усилия осуществляется через монтажную связку, длина внахлест должна быть как минимум равна длине развертывания Ld.

Нормы (код IS 456-200, стр. № 45, кл. 26.2.5.1c) определяют длину нахлеста 2Ld в ситуациях, когда элемент подвергается прямому растяжению.

Длина нахлеста ни в коем случае не должна быть менее 30Ø при изгибе или прямом растяжении и 24φ при сжатии.

Если необходимо соединить стержни двух разных диаметров, длину внахлест следует рассчитывать на основе меньшего диаметра.

Соединения в растянутых элементах должны быть заключены в спирали из стержней диаметром не менее 6 мм с шагом не более 10 мм.

В пересмотренные нормы были включены некоторые дополнительные положения (код IS 456-200 стр. № 45, пункт 26.2.5.1c) для учета снижения прочности сцепления арматурных стержней, расположенных ближе к верхней области.

Если требуется нахлест растянутой арматуры в верхней части балки (обычно вблизи непрерывной опоры или соединения балки с колонной), а ширина защитного слоя менее чем в два раза превышает диаметр нахлестываемого стержня, длина нахлеста должна быть увеличилась в 1,4 раза.

Если арматурный стержень требуется завернуть за угол (как в наружном стыке балки с колонной), длину нахлеста следует увеличить в 2,0 раза.

Этот коэффициент может быть ограничен до 1,4 в случае угловых стержней, когда прозрачная крышка сверху достаточна, но эта боковая крышка (до вертикальной поверхности) меньше, чем в два раза больше этого диаметра. притертой планки.

Если требуется сращивание более чем одного стержня, необходимо позаботиться о том, чтобы сращивание происходило в шахматном порядке с минимальным расстоянием (между центрами) в 1,3 раза больше длины перехлеста, как показано на рис. (c) выше. .

Также желательно предусмотреть (дополнительные) поперечные связи (особенно в колоннах), соединяющие различные продольные стержни в месте соединения.

В случае связок стержней длина внахлестку должна рассчитываться с учетом увеличения Ld , а отдельные стыки в связке должны располагаться в шахматном порядке.

Также читайте: Методы проектирования | Разница между методом рабочего напряжения и методом предельного состояния

2&3.

Сварные стыки и механические соединения
Сварные стыки и механические соединения особенно подходят для стержней большого диаметра.
Это приводит к снижению расхода арматурной стали. Желательно подвергать такие соединения испытаниям на растяжение, чтобы гарантировать достаточную прочность
При сварке холоднодеформированных стержней необходимо соблюдать особые меры предосторожности из-за возможности потери прочности из-за теплоты сварки.
Кодекс (код IS 456-200 стр. № 45, п. 26.2.5.2) рекомендует, чтобы расчетная прочность сварного соединения, как правило, ограничивалась 80 процентами расчетной прочности стержня для соединений на растяжение .
Стыковая сварка стержней обычно применяется в сварных соединениях. Соединяемые стержни должны быть одинакового диаметра.
Также могут быть предусмотрены дополнительные два или три симметрично расположенных стержня внахлестку малого диаметра (особенно когда стержни подвергаются растяжению) и угловые сварные швы с основными стержнями.
Даже в случае соединения внахлестку можно прибегать к сварке внахлестку (с интервалом 5φ) для уменьшения длины внахлестку. Соединения с торцевой опорой разрешены Нормами (Стандарт ОС 456-200 стр. № 45, п. 26.2.5.3) для стержней, подвергающихся сжатию.
Это включает в себя обрезку концов этих стержней под прямым углом и приварку концов стержней к подходящим опорным плитам, встроенным в бетонное покрытие.
Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь основания плота
Стержни в связке, соприкасающиеся с арматурой
Длина развертывания каждого стержня из связки должна быть равна длине отдельного стержня, увеличенной на 10 % для двух стержней в месте соприкосновения, на 20 % для трех соприкасающихся стержней и на 33 % для четыре стержня соприкасаются. (код 456:200, стр. 43, кл. 26.2.1.2)
Самая важная точка нахлеста / максимальная ручная притирка
Соединения внахлест не должны использоваться для прутков диаметром более 36 мм; для большего диаметра стержни могут быть сварены; в тех случаях, когда сварка невозможна, может быть разрешена наплавка стержней диаметром более 36 мм, и в этом случае могут использоваться дополнительные спирали. (код 456:200, страница 45, кл. 26.2.5.1)
Длина круга колонны и точка интерференции
(код 456:200, страница 48, кл. 26.5.3)
Прутки должны быть не менее 12 мм в диаметре.
Минимальное количество продольных стержней на колонне должно быть четыре для прямоугольных колонн и шесть для круглых колонн.
Расстояние между продольными стержнями, измеренное по периферии колонны, не должно превышать 300 мм.
Длина круга для колонн – 45d.
Также читайте: Разница между гибким и жестким покрытием | Что такое тротуар | Тип покрытия
Длина нахлеста для балок и I.M.Point
(Is Code 456:200 Page-48, Cl-26.5.2)
Диаметр арматурных стержней не должен превышать одной восьмой от общего толщина плиты.
Армирование из мягкой стали в любом направлении на плитах должно составлять не менее 0,15 процента от общей площади поперечного сечения. Однако это значение может быть снижено до 0,12% при использовании высокопрочных деформированных стержней или сварной сетки.
Длина внахлест для плит -60d.
Длина внахлест для плит и I.M.Point
(Код 456:200, стр. 46, кл. 26.5.1)
Если глубина стенки балки превышает 750 мм, боковая арматура должна быть предоставляется вместе с двумя лицами.
Общая площадь такой арматуры должна составлять не менее 0,1% площади стенки и распределяться поровну по двум сторонам на расстоянии, не превышающем 300 мм или толщины стенки, в зависимости от того, что меньше.
Поперечная арматура в балках должна располагаться вокруг крайних стержней растяжения и сжатия. В тавровых и двутавровых балках такая арматура должна проходить вокруг продольных стержней, расположенных близко к внешней поверхности полки.
Длина внахлест для балок – 60d.
Часто задаваемые вопросы
Длина нахлеста
Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирка обычно выполняется там, где возникает минимальное напряжение изгиба. В целом длина нахлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Притирка колонны
Притирка может быть определена как перекрытие двух стержней рядом друг с другом до расчетной длины. Обычно длина запаса стальных стержней ограничивается 12 метрами. Это необходимо для легкой транспортировки стальных стержней на строительную площадку. Например, представьте, что вам нужно построить колонну высотой 100 футов .
Длина круга
длина внахлест – это длина , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой, альтернативой этому являются механические соединители. Он также известен как соединение внахлест .
Длина внахлест согласно IS 456
Для растяжения при изгибе длина внахлест должна быть L _d т. Как правило, разработка длина равно 41d, где d – диаметр стержня. Для прямого натяжения длина перехлеста должна составлять 2 L _d или 30d, в зависимости от того, что больше.
Какова минимальная длина круга?
Какова минимальная длина круга? Для прямого натяжения прямая длина притирочного стержня должна быть не менее 15d или 20 см . В то время как в случае обжатия притирка должна быть не менее 24d.
Длина перехлеста арматурного стержня
Эта величина перекрытия между двумя стержнями называется « длина круга ”. Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина перехлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Минимальная длина нахлеста для арматуры
Эта величина нахлеста между двумя стержнями называется « длина нахлеста ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина перехлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Расстояние внахлест
Это длина , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой стержень. В качестве альтернативы этому можно использовать механические муфты.
Длина соединения внахлестку
Длина внахлестку – это длина , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические муфты. Он также известен как соединение внахлестку .
Притирка арматурного стержня
Притирка – это когда два куска арматурного стержня (арматурный стержень ) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры , размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы с требуемой длиной соединения внахлест на основе этих переменных.
Правило перекрытия арматурных стержней
Если коснуться двух стержней вместе, когда они перекрывают , бетону становится труднее проникать внутрь и вокруг арматурного стержня , и соединение не считается прочным. Поэтому рекомендуется соединить стержни вместе и перекрыть их , но оставить между стержнями не менее двух диаметров стержней.
Длина нахлеста арматурных стержней
Это количество перехлестов между двумя стержнями называется «нахлест длина ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. В общем, круг длина равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Нахлест арматурных стержней
Нахлест арматурных стержней или арматурный стержень Нахлест происходит, когда длина участка арматурного стержня превышает длину одной цельной детали. В этом случае вам нужно перекрыть арматурный стержень на этой линии. Длина нахлеста арматурного стержня обычно зависит от диаметра арматурного стержня и заданного инженерным коэффициентом нахлеста нахлеста. Общие коэффициенты притирки равны 40 и 60.
Нахлест стержней
Таблица нахлестов арматурных стержней

Длина соединения арматурных стержней внахлест

Что такое длина нахлеста?
Длина внахлест составляет длина, предусмотренная для перекрытия двух арматурных стержней в для безопасной передачи нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические муфты. Он также известен как соединение внахлестку.
Таблица длины соединения арматуры
Что такое длина соединения внахлестку?
Длина стыка внахлест длина двух частей арматуры должна перекрываться и быть связана вместе, чтобы создать связь, как , если не было разрыва и участок является «непрерывным». Проще говоря, разработка — это арматура к бетону, соединение — это арматура к арматуре. Длина как сращивания, так и развития различается.
Требования к перекрытию арматурных стержней
Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону будет труднее войти внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.
Что такое длина круга в луче?
Длина внахлестку может быть определена как длина, обеспечивающая перекрытие двух арматурных стержней , что обеспечивает безопасную и эффективную передачу нагрузки от одного стержня к другому. При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.
Что такое уравнение длины притирки?
При растяжении на изгиб длина внахлест должна составлять L _d , то есть длина разработки, или 30 d, в зависимости от того, что больше, считается . Как правило, длина разработки составляет 41d, где d — диаметр стержня. Для прямого натяжения длина внахлест должна составлять 2 L _d или 30d, в зависимости от того, что больше.
Насколько далеко следует перекрывать арматуру?
Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону будет труднее войти внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.
Какова формула соединения арматуры?
Лап. Соединение внахлест — это когда два куска арматуры соединяются вместе в месте нахлеста стержней. Длина перекрытия рассчитывается по уравнению , умноженному на 30 диаметров стержня . Затем по длине напуска равномерно распределяют минимум четыре комплекта стяжек.
Почему при армировании используется притирка?
Длина внахлест является одним из важных параметров арматуры. При размещении стали в железобетонной конструкции, если может не хватить требуемой длины одного стержня . Чтобы получить нужную длину конструкции, делается притирка двух брусков рядом. Альтернативой этому является использование механических муфт.
Как рассчитать длину перекрытия?
Обычно длина внахлестку составляет 50d, что означает 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр. Для напряжения на изгиб – Ld или 30d, в зависимости от того, что больше. Для прямого натяжения – 2Ld или 30d, в зависимости от того, что больше.
Какова наилучшая зона притирки колонны?
Когда мы обеспечиваем притирку в колонне, все арматурные стержни должны быть притерты в зоне -B , как показано на рисунке. Следует избегать верхней и нижней части колонны, т.е. зоны-A (длина L/4), так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Что такое нахлест арматуры?
Нахлест — это , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.
Что такое ступенчатая притирка?
Ступенчатая притирка означает – все стержни не должны притираться на одном уровне . У вас может быть максимум 50% баров, которые могут быть на одном уровне. Притирка никогда не должна попадать в стык балки колонны.
Что такое круговая зона в столбце?
Следует избегать верхней и нижней части колонны , т. е. зоны-A (длина L/4), поскольку в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Какова формула длины разработки?
Как правило, на практике требуемая длина развертки выражается как « 41 умножить на Ø» или «41 Ø», где 41 — коэффициент, рассчитанный по приведенной выше формуле, а Ø — диаметр стержня.
Почему длина разработки указывается в RCC?
Длина развертки необходима для поддержки балки и уменьшения вероятности выхода балки из бетонной колонны . Следовательно, он действует как опорный элемент для усиленной балки в бетонной колонне.
Что такое длина разработки?
Длина развертывания может быть определена как длина арматуры (стержня), которая должна быть встроена или запроектирована в колонну, чтобы установить желаемую прочность сцепления между бетоном и сталью (или любыми другими двумя типами материала).
Что такое эффективная длина?
Кратчайшее расстояние между верхним и нижним крайними точками колонны в точке изгиба называется длиной, которая эффективно сопротивляется выпучиванию.
Что такое длина изгиба?
Припуск на изгиб составляет длину дуги изгиба, измеренную вдоль нейтральной оси используемого материала . По определению вычет на изгиб представляет собой разницу между допуском на изгиб и удвоенным внешним отступом 9.0003
Что такое длина круга в луче?
Длина внахлестку может быть определена как длина, обеспечивающая перекрытие двух арматурных стержней , что обеспечивает безопасную и эффективную передачу нагрузки от одного стержня к другому. При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.
Что такое длина нахлеста арматурного стержня?
Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр. При притирке двух стержней разного диаметра длина нахлеста считается равной 50-кратному меньшему диаметру.
Какова стандартная длина нахлеста для сращивания арматурных стержней?

Какова минимальная длина нахлеста арматурного стержня?
Обычно стальные стержни имеют длину 6 м. Если длины стержня недостаточно, чтобы удержать арматуру, приходится накладывать внахлест два стальных стержня. Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает В 50 раз больше диаметра стержня, если оба стержня имеют одинаковый диаметр.
Как рассчитывается усиление колен?
Эта величина перекрытия между двумя стержнями называется «длиной нахлеста». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина нахлеста равна 50d, что означает , умноженное на 50 диаметров стержня , если оба стержня имеют одинаковый диаметр.
Как рассчитать длину сращивания арматурных стержней?
Как рассчитать длину соединения?
Длина нахлеста при натяжении
Сращивание класса A: длина внахлестку ls = 1,0 ld.
Стык класса B: длина внахлест ls = 1,3ld.
Длина колена для компрессионных стержней
ls = 0,0005fy (d) ; [Для fy меньше или равно 60 000 фунтов на квадратный дюйм]
лс = (0,0009fy – 24)d; [Для fy > 60 000 фунтов на кв. дюйм]
Является ли длина круга кодом?
В Кодексе (код IS 456-200, стр. № 45, п. 26.2. 5.1c) указана длина нахлеста, равная 2Ld в ситуациях, когда элемент подвергается прямому растяжению. Ни в коем случае длина нахлеста не должна быть меньше 30Ø при изгибе или прямом растяжении и 24φ при сжатии.
Код для притирки?
Просматривая это видео, можно узнать, как размещать нахлест в точном положении в колонне, придерживаясь кода IS 13920. Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня.
Зачем нужна притирка?
Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня. Длина нахлеста зависит от прочности бетона, сорта арматуры, размера и расстояния между ними. Цель круга – 90 398, чтобы передать нагрузку от одного стержня к другому, а также сохранить непрерывность.
Что такое притирка в плите?
Длина внахлест также может быть предусмотрена, когда диаметр арматурного стержня должен быть изменен по длине, особенно при армировании колонн. Такой процесс перекрытие арматурных стержней бок о бок для получения желаемой расчетной длины называется нахлестом.
Что такое сращивание в арматуре?
Соединение внахлестку , когда два куска арматуры перекрывают друг друга, образуя непрерывную арматуру . Это помогает правильно распределять нагрузки по всей конструкции.
Что такое соединение колонн?
Соединение колонн означает соединение двух частей колонны , при этом основание колонны передает силы и моменты на нижнем конце колонны на фундамент.
Как сделать круговую колонку?
Где разместить притирку в колонне?
Когда мы обеспечиваем притирку в колонне, все арматурные стержни должны быть притерты в зоне -B , как показано на рисунке. Следует избегать верхней и нижней части колонны, т.е. зоны-A (длина L/4), так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Что такое притирка арматуры?
Нахлест — это , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.
Какова максимальная длина арматурного стержня?
Длина арматурного стального стержня: максимальная длина стержня любого типа должна составлять 60 футов . Для перевозки стержней длиной более 40 футов потребуются крупногабаритные транспортные средства.
Сколько кругов в столбце?
В соответствии с кодом IS 456 длина нахлеста 30 d обеспечивается при растяжении и минимум 24 d при сжатии в колонне, балке и плите. Но, как правило, 45d длиной внахлестку используются для колонны, а 60d используются для балки и железобетонной плиты.
Что такое круговая зона в столбце?
Следует избегать верхней и нижней части колонны , т. е. зоны A (длина L/4), поскольку в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Что такое соединительная пластина?
Соединительная пластина является составной частью железнодорожного пути . Это кусок металла, привинченный к рельсам, что позволяет соединить два рельса в ряд. Соединительные пластины часто используются рядом с выключателями или другими чувствительными зонами. В других местах пути стык между двумя рельсами обычно сваривается.
Какова минимальная длина соединения арматуры?
Арматура соединения должна иметь минимальную длину соединения 6 дюймов (152 мм) для передачи усадочных напряжений.
Какой длины арматурный стержень?
Арматурные стержни (арматурные стержни) бывают длиной от до 60 футов.
Является ли код зоной круга?
Зона круга в столбце согласно коду IS | Притирка арматуры колонны. Когда две части арматурного стержня накладываются друг на друга, необходим нахлест, чтобы создать постоянную армированную линию арматурного стержня. Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними.
Насколько сильно вы перекрываете арматуру?
Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону становится труднее войти внутрь и вокруг арматурного стержня, и соединение не считается прочным. Поэтому рекомендуется соединить стержни вместе и наложить их друг на друга, но оставить между стержнями не менее двух диаметров стержней.
Как определить длину нахлеста стальной арматуры?
Таким образом, второй стержень держится близко к первому стержню, и выполняется перекрытие. Это количество перекрытий между двумя стержнями называется «длиной круга». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина круга составляет 50 дней, что означает 9 дней.0398 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр.
В чем разница между длиной круга и длиной разработки?
Длина нахлеста должна быть предусмотрена для безопасного переноса нагрузки . Длина развертки предусмотрена для передачи нагрузки от стали к бетону. Она также известна как длина анкеровки.
Перекрывается ли код?
Согласно IS Code 456-2000 , нахлест не должен быть менее 75 мм. Перекрытие означает дополнительную длину, расположенную в арматурных стальных стержнях. Здесь две длины перекрываются и соединяются проволокой, чтобы при необходимости увеличить длину любого стального стержня.
Что такое длина анкеровки арматуры?
Под длиной анкеровки понимается длина, необходимая для развития напряжения в арматурных стержнях , это достигается за счет обеспечения необходимой длины развертывания или крюков/изгибов, если не удается достичь достаточной длины.
Какая длина внахлест для прутка 12 мм?
Длина внахлест для 12-мм стержня, используемого в балке: – при условии, что 12-мм стержень из Fe500 предусмотрен в железобетонной плите крыши, их длина внахлест должна составлять 60d, где d – диаметр арматурного стержня, который будет использоваться, расчет длины внахлест для 12-мм стержень = 60×12 = 720 мм (0,72 м) или 2,36 фута, поэтому длина внахлест 12-мм стержня, используемого в балке, составляет 720 мм (0,72 м) или 2,36 фута.
