Маркировка и расшифровка сварочной проволоки для полуавтомата

Сварочная проволока относится к основным расходным материалам, которые используются при сварке, когда защитной среды выступают газы. Дело в том, что на ней нет покрытия, поэтому, для обеспечения высокого качества соединения следует обеспечить дополнительную защиту от негативного влияния внешних факторов, в частности, из атмосферы. Естественно, что для работы с каждым видом металла требуются свои виды сварочной проволоки. Здесь требуется учитывать не только основной металл, содержащийся в материале, но и дополнительные примеси, нюансы которых проявляются в маркировке.

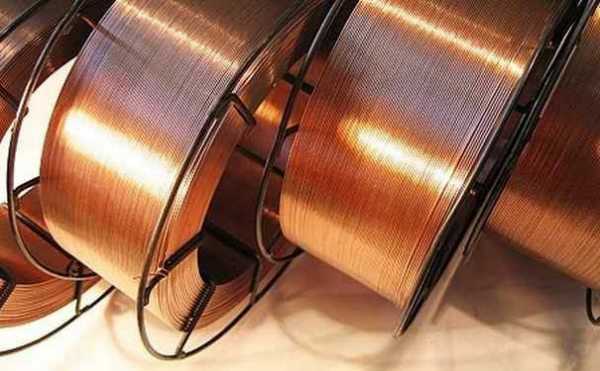

Сварочная проволока

Маркировка сварочной проволоки создается для того, чтобы при выборе можно было понять, с чем именно придется столкнуться. Даже небольшие вкрапления дополнительного металла могут повлиять на свойства присадочного материала. В основном отображается химический состав, как самая важная характеристика. Также может отображаться диаметр, процентное содержание того или иного элемента и прочие вещи, в зависимости от конкретной ситуации. В соответствии с разновидностями существует несколько типов маркировки, так стандартные и порошковые присадочные материалы существенно отличаются друг от друга и маркировка сварочной проволоки у них также будет различной. Все виды маркировки должны соответствовать ГОСТ 2246-70.

Маркировка сварочной проволоки

В технических характеристиках и руководствах по выбору режимов зачастую указывают определенную марку, так как их выпускают на протяжении многих лет в одних и тех же  вариантах. Это проверенные временем соотношения, которые поддерживают все современные производители. Есть уже распространенные марки сварочной проволоки для полуавтомата, автоматической сварки, а также ручной. Все они одинаково успешно применяются как в производственной, так и в частной сфере. Каждый мастер, который задействован в этой сфере, должен разбираться с особенностями обозначения в различных марках, чтобы точно выбирать требуемый материал для работы. Это поможет отличить проволоку широкого спектра применения от узкоспециализированной и так далее. Таким образом, если требуется сварка медных труб, то можно без труда будет выбрать расходный материал с нужным содержанием меди и дополнительных легирующих элементов. Поддержка стандартов изготовления позволяет точно соблюдать пропорции, вне зависимости от того, где именно выпускалась та или иная проволока.

Обозначения в маркировке сварочной проволоки

Маркировка сварочной проволоки имеет определенный порядок, который отвечает за данные, которые передаются буквы и цифры, содержащиеся в названии марки. Это сокращает ее длину, делая все компактнее, и помогает лучше раскрыть необходимые нюансы содержания.

Первой цифрой, которая стоит перед всеми буквенными обозначениями и зачастую как-то выделяется от основной массы, как минимум тем, что стоит она обособленно, является диаметр.

За цифрой стоит буквенное обозначение, раскрывающее предназначение проволоки. Здесь может быть два варианта. Первым из них является «Нп», что означает наплавочная проволока, вторым «Св» — сварочная. Если возле этих букв стоят еще цифры, то они показывают содержание углерода в составе материала. К примеру если Св2, то содержание углерода в сотых долях будет 0,2%, а если Св06, то содержание углерода — 0,06%.

Пример маркировки сварочной проволоки

После указания типа материала и содержания в нем углерода, могут стоять еще отдельные буквы, которые дают показания чистоты состава по вредным примесям. Зачастую такими примесями становится фосфор и сера. В маркировке это буквы «А» и «АА» Если рассматривать на примере СВ08, то при отсутствии букв допускается 0,04% содержания примеси фосфора и серы, в марке СВ08АА – до 0,02%, а в марке СВ08А – до 0,03%.

Далее идет перечисление легирующих элементов в составе. Существуют следующие обозначения:

  • М – молибден;
  • С – кремний;
  • Н – никель;
  • Х – хром;
  • Ц – цирконий;
  • Д – медь;
  • Ф – ванадий;
  • Т – титан;
  • Г – марганец;
  • Ю – алюминий.

Не за всеми буквами можно встретить цифры. Здесь есть своеобразная особенность. Если число не стоит, то содержание данного элемента в проволоке составляет всего 1 процент. Если после буквы стоит какое-либо число, то оно показывает процентное соотношение содержания. К примеру, 2 – 2%, а 25 – 25%.

После указания химического состава указывается один их способов выплавки проволоки, что может быть очень важно при ответственных условиях использования. Существуют такие основные способы обозначения:

  • ВИ – выплавка в вакуумно-индукционных печах;
  • ВД – выплавка в вакуумно-дуговых печах;
  • Ш – выплавка при помощи электрошлакового переплава.

Если такая же проволока может использоваться для производства электродов, то в обозначении ставится буква «Э». Если же она имеет лишь одно применение и используется исключительно для газовой сварки, то дополнительного обозначения не ставится.

Нередко производят проволоку с омедненной поверхностью. В таком случае в конце добавляется буква «О» — омедненная.

В самом конце марки ставится ГОСТ, по которому она изготавливается. Для сокращения многие производители упускают данный момент, но в полной маркировке все это должно обязательно присутствовать.

Расшифровка сварочной проволоки

Для более понятного обозначения, стоит привести несколько примеров, как проводится расшифровка марки сварочной проволоки. К примеру, сварочная проволока 04Х19Н9. Это присадочный материал для сварки, который содержит 0,04% углерода и может содержать до 0,04% примесей серы и фосфора в своем составе. Помимо этого в нем содержится 19% хрома и 9% никеля. Здесь нет омедненной поверхности и материал используется только для сварки в газовой среде.

Маркировка сварочной проволоки 04Х19Н9

Также стоит рассмотреть более подробно, как происходит расшифровка сварочной проволоки СВ 06Х19Н10М3Г:

  • СВ – используется для сварки;
  • 06 – содержание углерода в ней составляет 0,06%;
  • Х19 – содержание хрома 19%;
  • Н10 – содержание никеля 10%;
  • М3 – содержание молибдена 3%;
  • Г – содержание марганца 1%, так как не стоит ни какой цифры.

Расшифровка порошковой проволоки может иметь некоторые отличия, за счет особенностей ее конструкции. Здесь также лучше рассмотреть на примере ПП-АН3 3,0 ПС44А2Н ГОСТ 26271-84

  • ПП – проволока порошковая;
  • АН3 — марка проволоки;
  • 3,0 – диаметр;
  • ПС – проволока самозащитная;
  • 44 – 440 Мпа предел текучести готового шва, полученного при помощи данного материала;
  • А – доля элементов в составе достигает фосфор – 0,03%, сера – 0,03%, углерод 0,15%;
  • 2 – 35 Дж/см в квадрате ударная вязкость готового шва;
  • Н – нижнее пространственное положение во время сварки;
  • ГОСТ 26271-84 – стандарт производства изделия.

svarkaipayka.ru

Сварочная проволока Св-08ГА-О d3,0 мм 28 кг

Артикул: EDR00429

Бесплатная доставка

Характеристики
Тип проволоки омедненная
Диаметр, мм 3.0
Тип металла сталь
Вес катушки, кг 28
Вес, кг 28

Описание Отзывы Сопутствующие товары

Сварочная проволока Lincoln Electric Св-08ГА-О применяется для сварки низкоуглеродистых и низколегированных сталей в углекислом газе и газовой смеси во всех пространственных положениях. Обеспечивает образование надежных и аккуратных швов, гарантирует стабильное горение дуги.

Рядная намотка на кассетах К-300 и К-415, в мотках прямоугольного сечения МП-100 и упорядоченная крестообразная укладка в большегрузных бухтах Б-500 позволяет добиться стабильности размотки, снизить отходы проволоки и увеличить эксплуатационный срок оборудования. Специализированная упорядоченная послойная укладка проволоки в упаковке «Ариадна» позволяет использовать роботизированные системы сварки и увеличить коэффициент использования сварочного оборудования за счёт уменьшения времени простоя из-за смены кассет.

Характеристики: Сварочная проволока Св-08ГА-О d3,0 мм 28 кг
Тип проволоки омедненная Диаметр, мм 3.0
Тип металла сталь Вес катушки, кг 28
Вес, кг 28

5296

Сварочная проволока Св-08ГА-О d3,0 мм 28 кг

vsyasvarka.ru

Сварочная проволока СВ08ГА мотки ГОСТ 2246-70

Применение: Вид сварки: автоматическая под флюсом

Стальная сварочная проволока СВ08ГА ГОСТ 2246-70 в мотках представлена в нашем каталоге продукцией Белорецкого металлургического комбината (БМК) и Череповецкого завода сварочных материалов (ЧЗСВ). Продукция используется для автоматической сварки углеродистых сталей, для которых характерен предел текучести в диапазоне от 235 до 440 МПа. Сварка может производиться как под слоем флюса, так и с использованием защитных газов - только углекислого или в сочетании его с аргоном в соотношении 1:4. Сварочная проволока СВ08ГА ГОСТ 2246-70 обеспечивает хорошую растекаемость металла, низкое разбрызгивание, отличное качество сварного шва.

ХАРАКТЕРИСТИКИ И НАЗНАЧЕНИЕ СТАЛЬНОЙ СВАРОЧНОЙ ПРОВОЛОКИ СВ08ГА

Аббревиатура СВ 08ГА указывает на химический состав состав сплава: 08 означает содержание углерода на уровне 0,08%, Г - присутствие в сплаве марганца в объеме не более 1%, А - высокое качество стали с минимальным содержанием вредных примесей — фосфора и серы, влияющих на качество шва (характеристика, особенно важная при сварке труб, работающих в российских климатических условиях). Сварочная проволока СВ08ГА ГОСТ 2246-70 выпускается из низкоуглеродистого легированного сплава в омедненном, неомедненном или полированном исполнении.

ОБЛАСТЬ ПРИМЕНЕНИЯ СТАЛЬНОЙ ПРОВОЛОКИ СВ08ГА:

  • Сварка мостовых конструкций.

  • Сварка трубопроводов, работающих в широком диапазоне температур.

  • Сварка котлов и других емкостей, рассчитанных на работу в условиях высокого давления и температур.

Стабильный калибр, качественная намотка, низкое содержание примесей обеспечивают сварочной проволоке СВ08ГА ГОСТ 2246-70 отличные технологические свойства и широкую востребованность на российском рынке. У нас вы можете заказать эту и другие виды проволоки в мотках, кассетах, другой фасовке от ведущих отечественных предприятий. Вся продукция необходимые сертификаты. Доставка возможна как автотранспортом (по Москве и России), так и ж/д транспортом (по регионам).

centermetiz.ru

Cварочная проволока СВ08Г2С ГОСТ 2246 70

Проволока сварочная Св-08Г2С ГОСТ 2246-70 производится для разнообразных сварочных работ с узлами и деталями повышенной ответственности. Ею можно выполнять также и наплавочные работы.

Рассматриваемый сортамент может выпускаться также с поверхностным омеднением, на что указывает дополнительная буква О в обозначении материала. В ряде источников такую проволоку именуют СВ08Г2С, но это не дополнительное её легирование вольфрамом или кремнием, а лишь небольшая техническая вольность.

Состав, сортамент и свойства

Химический состав данного материала представлен следующими элементами:

  1. Углеродом, в пределах 0,06…0,10%.
  2. Кремнием, в пределах 0,70…0,95%.
  3. Марганцем, в пределах 0,85…1,05% (для проволоки сечением до 1,4 мм процентное содержание марганца может увеличиваться, с согласия потребителя, до 1,65%)
  4. Хромом и никелем, в пределах 0,20…0,25%.

Опускаемые отклонения по химсоставу в большинстве случаев не превышают 0,02 %. Кроме того, в качестве примесей при выплавке, присутствуют в незначительном количестве также фосфор и сера. На качество конечной продукции они не влияют.

Важно, что для сварочной проволоки имеются также дополнительные ограничения на количество связанного азота, который может в больших количествах влиять на стабильность проведения сварочных операций. В частности, для данной марки действующий стандарт допускает не более 0,01% азота.

ГОСТ 2246 определяет мотки, как основное состояние поставки данной сварочной проволоки. При этом масса мотка для материала диаметром 2 мм не должна быть меньше 20 кг (при внутреннем диаметре до 600 мм), а для проволоки больших диаметров масса составляет не менее 30 кг.

Проволока может поставляться также в виде размотки на кассеты или бобины.

Технические характеристики сварочной проволоки Св-08Г2С определяются следующими параметрами, зависящими от дальнейшего применения материала (сварка или наплавка):

  • Пределом прочности, МПа 882…1030 (меньшие значения относятся к сортаменту с меньшим диаметром сечения). Если проволока будет использоваться преимущественно для производства сварочных электродов, прочностные характеристики снижаются на 9…11%;
  • Проволока может подвергаться термической обработке. Наиболее употребительным её видом считается закалка в масло с температур 880…920°C с последующим охлаждением на воздухе. В результате материал становится более пластичным. В частности, предел прочности снижается до 430…450 МПа, и это позволяет производить из таких заготовок электроды более сложной конфигурации;
  • Какие либо поверхностные дефекты на проволоке недопустимы, за исключением поверхностных рисок (образующихся при волочении) вмятин и царапин. Они не должны занимать более 5% площади поверхности проволоки.

Процесс получения

Традиционным способом производства рассматриваемого сортамента считается холодная прокатка на специализированных станках. Прокатка проводится по групповой технологии, когда получают материал в определённой размерной группе, а затем на волочильных барабанах непрерывного действия выполняют так называемое «мокрое» волочение в размер.

Особенность данного процесса заключается в том, что после заправки торцевой части стального мотка в зазор между фильерами (конец проволоки предварительно заостряют на специальном станке), в зону волочения подаётся под давлением смазочно-охлаждающая жидкость.

Она выполняет следующие функции:

  1. Охлаждает зону обработки, поскольку фильеры, несмотря на то, что изготовлены из высокостойкой инструментальной стали, заметно нагреваются, из-за чего могут потерять в своей износостойкости.
  2. Обеспечивает высокое качество поверхности проволоки, вследствие чего исключается нежелательное искажение сечения сортамента, и снижается шероховатость.
  3. Позволяет вести процесс деформирования с повышенными скоростями протягивания полуфабриката, не беспокоясь о возможных разрывах (такая опасность вполне вероятна, учитывая то, что в процессе волочения сталь подвергается преимущественно растягивающим напряжениям).
  4. Повышает качество конечной продукции из-за минимально возможных зазоров между волочильной фильерой и материалом. Точность проволоки после «мокрого» волочения составляет не менее ±0,01…0,02 мм по всей длине мотка.

После волочения, при необходимости, продукция обезжиривается, а оставшаяся технологическая смазка удаляется с поверхности. По желанию потребителя возможно выполнение химического травления в растворе концентрированной соляной кислоты. Иные способы (например, обработка в серной кислоте) нежелательны из-за заметного охрупчивания материала.

Цена сварочной проволоки Св-08Г2С возрастает при наличии в технологии её производства всех вышеперечисленных операций.

Видео:

Особые свойства

Для целей наплавки поверхность материала часто покрывают медью. Омеднённая сварочная проволока Св-08Г2С характеризуется следующими отличиями:

  1. Выплавку стали производят преимущественно в электровакуумных печах, при более жёстком температурном контроле процесса.
  2. Прокатку выполняют с более высокой скоростью, благодаря чему точность поперечного сечения проката увеличивается на 40…50%.
  3. Ужесточаются допуски на овальность профиля.
  4. Термическая обработка такой проволоки, как правило, не производится.

Процесс контактного, наиболее распространённого способа омеднения сварочной проволоки выполняется так. Поверхность исходного материала химически очищают от поверхностных загрязнений и обезжиривают.

Затем полуфабрикат опускают в раствор медного купороса и, при пропускании через него электрического тока, формируют на внешнем диаметре прочную медьсодержащую плёнку, размеры которой составляют 0,1…0,2 мм. После окончания процесса, проволоку высушивают и подвергают калибровке, в ходе которой происходит некоторое упрочнение материала.

Эффективность меднения устанавливается по коэффициенту наплавки, которым оценивается прирост массы материала от электрохимического действия тока в единицу времени. Обычно он не должен быть менее 8,5…9,0 г/А∙ч. Повышенные значения коэффициента наплавки увеличивают производительность операции, снижают потери массы в сварочном стержне, уменьшают окисление наплавляемой поверхности под воздействием высоких температур.

Омеднённую проволоку данного химического состава и свойств можно также применять:

  • При формировании сварочного валика на кромках;
  • Для заполнения оставшихся после сваривания зазоров;
  • С целью повышения коррозионной стойкости сварного соединения.

Рассмотренная проволока широко используется как надёжный материал для обеспечения высококачественных сварных соединений. Это обусловлено оптимальным процентным соотношением основных легирующих элементов – марганца и кремния, а также благоприятной кристаллографической структурой готового сварного шва.

Зарубежными аналогами данного материала является сварочная проволока марок ER70S-6 и ER49-1.

Видео:

Расшифровка и стоимость

Цена за кг сварочной проволоки Св-08Г2С определяется объёмами поставки, диаметром сечения, наличием (либо отсутствием) поверхностного покрытия. Стоимость данного материала по стране составляет в среднем 80…100 руб/кг.

Загрузка...

plavitmetall.ru

Как расшифровывается марка сварочной проволоки Св-08ГА

1. Условные обозначения марок проволоки состоят из индекса Св (сварочная) и следующих за ним цифр и букв. 2. Цифры, следующие за индексом Св указывают среднее содержание углерода в сотых долях процента. 3. Химические элементы, содержащиеся в металле проволок, обозначены следующими буквами: А - азот (только в высоколегированных проволоках) ; Б - ниобий; В - вольфрам; Г - марганец; Д - медь; М - молибден; Н - никель; С - кремний; Т - титан; Ф - ванадий; Х - хром; Ц - цирконий; Ю - алюминий. 4. Цифры, следующие за буквенными обозначениями химических элементов, указывают среднее содержание элемента в процентах. После буквенного обозначения элементов, содержащихся в небольших количествах, цифры не проставлены. 5. Буква А на конце условных обозначений марок низкоуглеродистой и легированной проволоки указывает на повышенную чистоту металла по содержанию серы и фосфора. В проволоке марки Св-08АА сдвоенная буква А указывает на пониженное содержание серы и фосфора по сравнению с проволокой марки Св-08А.
