Сварка алюминия в домашних условиях: электродом и газовой горелкой

Сплавы на основе алюминия применяют широко во многих изделиях. Такая популярность металла обусловлена его прочностью и легкостью. При поломке деталей из алюминия возникает сложность в их ремонте. Здесь не подходит традиционный способ сварки обычными электродами, приемлемый для стали. Чтобы осуществить сварку алюминия в домашних условиях, необходимо знать определенные тонкости технологии этого процесса.

Содержание

Алюминиевые сплавы – какие виды сварок бывают
В чем преимущества сварки алюминия дома
Какие способы применяют, чтобы сварить алюминий в домашних условиях
Инструмент и материал для работы
Специальные электроды с покрытием
Безопасное проведение сварочных операций

Алюминиевые сплавы – какие виды сварок бывают

Алюминиевые сплавы

Что нужно знать о сплавах алюминия – они имеют разный состав и способны быстро окисляться. Окислы, которые покрывают пленкой поверхность, сложно удалить, а сами они оказываются серьезным препятствием для соединения заготовок. Чтобы процесс сварки шел успешно, необходима определенная среда, препятствующая окислению металла, и флюс, удаляющий пленку. Защитной средой обычно выступает инертный газ аргон.

Еще одной особенностью сплавов алюминия является большой коэффициент расширения металла. При остывании сварной шов подвергается деформации, искажая форму полученного изделия. Поэтому для тонких заготовок нельзя применять слишком толстый шов.

Можно выделить такие основные методы сварки для соединения сплавов из алюминия:

MMA-метод — применение специальных плавящихся электродов с покрытием под воздействием постоянного тока обратной полярности;
Метод AC TIG с использованием электродов тугоплавких вольфрамовых, плавящихся от переменного высокочастотного тока в инертном газе;
MIG-метод сварки полуавтоматическим аппаратом в среде аргона при использовании проволоки из алюминия.

В чем преимущества сварки алюминия дома

Для тех, кто имеет представление о процессе сварки стали, несложно овладеть навыком соединения алюминиевых конструкций подобным способом. Это даст возможность:

Не тратить лишнего времени на поиск квалифицированных специалистов;
Отказаться от заказа дорогостоящих услуг мастерских;
Расширить свои профессиональные способности, предоставляя услуги;
Быть более независимым, выбирая материал для изготовления изделий.

Технология сварки алюминия

Какие способы применяют, чтобы сварить алюминий в домашних условиях

Не прибегая к покупке дорогостоящего оборудования в условиях домашней мастерской, можно соединить алюминиевые сплавы. В отличие от стальных деталей, здесь нужна большая сноровка, быстрота действий, так как металл имеет исключительно хорошую теплопроводность, и под воздействием высоких температур легко может потечь, трудно удержать ровный шов. Все это учитывается при выборе способа сварки.

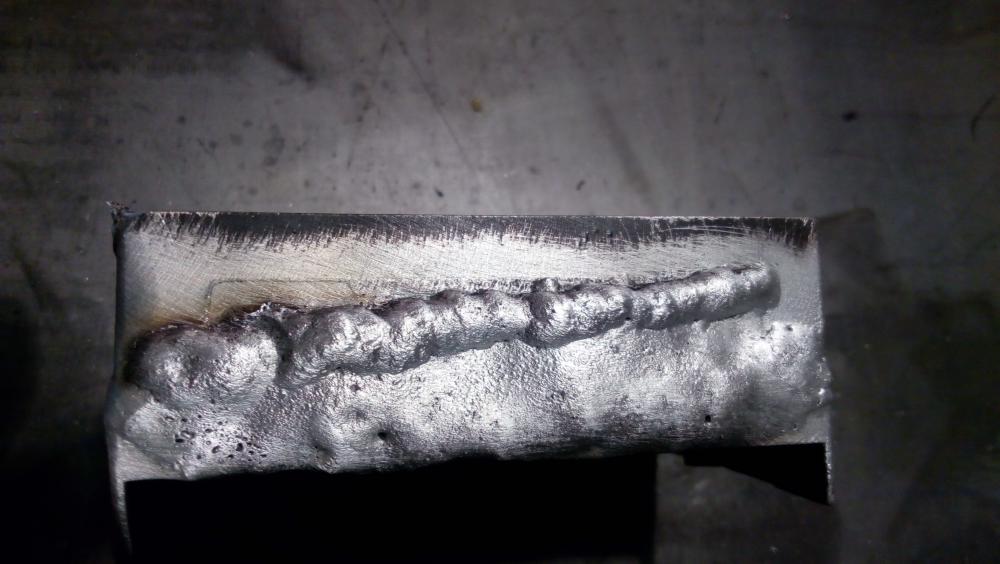

Сварка алюминия электродом в домашних условиях

Способ простой, очень схож с обычной электросваркой на аппарате. Получить в этом случае хороший шов довольно сложно из-за низкой вязкости материала. Монолитность соединения также оставляет желать лучшего. Можно работать с не сильно ответственными участками, элементами. Под силу сварка таким способом для мастеров, имеющих хотя бы небольшой опыт в этом деле.

Таблица характеристик электродов для сварки алюминия

Сварка при помощи газовой горелки

Достижение температуры плавления металла и способности участков свариваться друг с другом получают здесь за счет горения газа. Скорость сварки алюминия в домашних условиях при этом падает в три раза, что позволяет успешней ее контролировать, получать более четкий шов. В качестве соединительного элемента применяется сварная алюминиевая проволока. Газ надежней защищает области соединения элементов, чем специальная обмазка на электродах для алюминиевых сплавов.

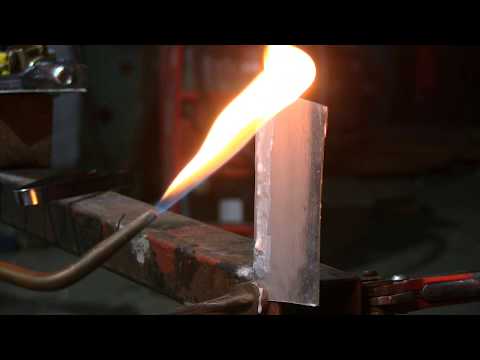

Сварка алюминия газовой горелкой

Сварка аргонодуговым способом

Это самый лучший вариант для соединения заготовок из сплавов на основе алюминия. Эффективность его в том, что применяется плавящая дуга, а защита от окислов осуществляется газом аргоном. Сам электрод не подвергается плавлению. Он расплавляет специальную присадочную проволоку, соединяющую прогретые рабочие зоны деталей. Шов получается четким, ровным, без наплывов и потеков.

В домашних условиях использовать такой способ сложно, требуется специальное оборудование.

Схема аппарата TIG для аргонодуговой сварки

Инструмент и материал для работы

Метод MMA является наиболее доступным в плане необходимого инструмента для сварки алюминия в домашних условиях. Основой здесь выступает сварочный аппарат. Удобнее использовать устройство инверторного типа, нежели обычный сварной трансформатор, не обладающий возможностью регулировок. Все что нужно это:

Инверторный аппарат для MMA с шиной заземления, кабелем и держателем;
Сварные электроды для алюминия и сплавов, покрытые специальной обмазкой;
Защитная маска сварщика;
Напильник и металлическая щетка;
Флюс, растворитель;
Молоток, пассатижи, болгарка.

Более профессиональное и дорогостоящее оборудование необходимо иметь, чтобы осуществить сварку алюминия своими руками с помощью аргона (метод TIG). Значительным преимуществом метода является то, что здесь нет ограничений по толщине и виду алюминиевых сплавов. Для работы понадобятся:

Аппарат инверторной конструкции для MMA плюс TIG;
Система автоматической подачи газа;
Держатель для вольфрамового электрода, встроенный в горелку;
Манометры контроля давления и редуктор подачи газа;
Соединительные шланги;

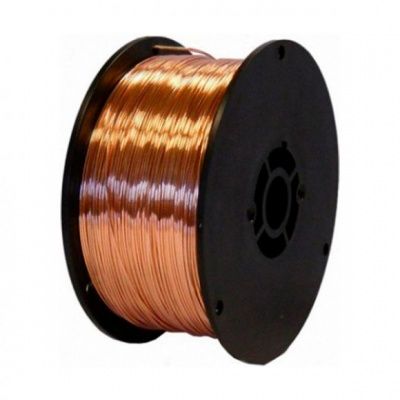

Проволока алюминиевая сварная с флюсом и присадками;
Краги и защитная маска сварщика.

Схема и сущность процесса сварки ТИГ

Чтобы осуществить сварку алюминия дома методом MIG, при котором используется плавящаяся проволока, необходимо иметь специальный автомат подачи ее к области соединения элементов. Конструкция горелки здесь должна быть такой, чтобы плавить именно выдвигающуюся проволоку. Также в наличие должны быть:

Средства фиксации и удержания соединяемых деталей – тиски, струбцины, пассатижи;
Инструмент зачистки поверхности от окислов – щетка по металлу, напильник;
Защитная спецодежда из хлопчатобумажной ткани, рукавицы, маска со светоограничивающим стеклом.

Схема сварки МИГ

Специальные электроды с покрытием

Когда к сварке алюминия в домашних условиях не предъявляют особых требований в плане прочности и надежности сварного шва, целесообразно пользоваться специальными электродами для работ с алюминием. Они имеют покрытие, которое выполняет защитную функцию от окисления и роль флюса. Метод не подходит для соединения деталей, рабочая поверхность которых меньше четырех миллиметров.

Электродами марок ОЗАНА и УАНА можно варить чистый технический алюминий, сплавы. Качественные показатели шва:

Небольшая прочность;
Наличие пор и раковин;
Загрязненность шлаками, которые трудно удалить.

Безопасное проведение сварочных операций

При сварке алюминия в домашних условиях, а также его сплавов воздействию неблагоприятных факторов подвергается в первую очередь мастер, выполняющий работы.

Для предотвращения травм предполагается иметь:

Спецодежду из ткани огнеупорного качества;
Индивидуальные средства защиты органов дыхания;
Защитную маску;
Приточно-вытяжную вентиляцию;
Надежное заземление электрооборудования.

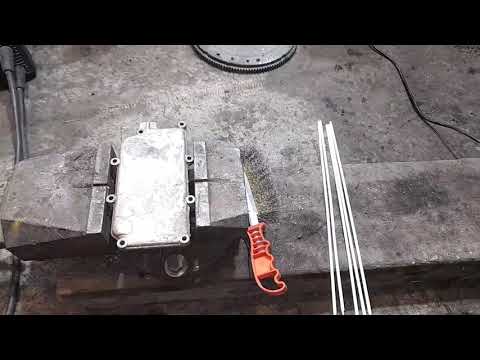

Видео: Сварка алюминия штучным электродом

Сварка алюминия инвертором в домашних условиях электродом

Особенности сварки алюминия инвертором

Чтобы произвести качественную сварку деталей из алюминия в домашних условиях потребуется соблюсти ряд требований. Дело в том, что этот металл является легкоплавким и при неправильных режимах и вообще подходе к делу ничего путного не выйдет.

Если же действовать по инструкции, то все получится и даже более того, шов вас удивит своим качеством и равномерностью.

Перед тем, как начать сам процесс сваривания деталей, необходимо заранее ознакомиться со всеми нюансами:

Сварка алюминия сложна, прежде всего, из-за наличия на его поверхности оксидной пленки. Это очень плотный и практически неплавкая пленка, которая делает его прочнее. Чтобы качественно произвести работу, пленку следует удалить.
Особенность алюминия заключается в том, что, находясь в жидком или твердом состоянии, он будет иметь одинаковый цвет, поэтому разобрать, где качественно выполнен шов, а где нет, будет затруднительно.
Качественная сварка алюминия возможна в среде аргона, поэтому потребуется приобрести держатель для электрода с соплом и баллон с аргоном. Также можно применять специальные электроды для сваривания алюминия, если нет газа.
Прогревать шов необходимо основательно, поэтому спешка совершенно неуместна. Все действия следует выполнять размерено, чтобы следить за качеством места сварки.

Обработка алюминия инвертором — специфика работ

В силу того, что аргоновая среда обеспечивает защиту от кислородного воздействия, сварку алюминия инвертором иногда называют газовой.

Инертные газы препятствуют появлению оксидной пленки, поэтому для газовой защиты применяют аргон или смесь аргона с гелием.

Использование такой смеси актуально для газовой защиты толстых слоев металла.

Аргонодуговая сварка возможна только при переменном токе и происходит так: электрическая дуга разжигается между неплавящимся электродом, расположенным в горелке и свариваемой поверхностью.

При этом подача инертного газа также обеспечивается горелкой, сопло которой находится в зоне сварки, так же, как основной расходный материал — присадочная проволока.

ВАЖНО ЗНАТЬ: Все об аттестации сварщиков по системе НАКС

Видео:

За поджиг дуги отвечает осциллятор, так как свойства инертного газа препятствуют подключению дуги касанием.

После того как газ вышел из сопла и окружил электрод, происходит расплавление металла и образуется сварочная ванна с жидким алюминием.

Затем, в сварочную ванну попадает присадочная проволока. Важно, чтобы этот элемент сварки был такой же марки, как и основная свариваемая деталь.

Поэтому, прежде чем приступить к аргоновой варке, нужно определить необходимую марку присадочной проволоки.

Этот параметр зависит от того, какой химический состав имеет свариваемый металл.

Например, если диаметр алюминия составляет от 2 до 5 мм, применяется проволока марки АД, АК или АО.

Накладку шва следует производить медленно и постепенно, глубоко проваривая деталь.

Недопустимо прекращение газовой подачи сразу после завершения шва — лучше задержать процесс на несколько секунд, чтобы предотвратить возможное растрескивание шва или его деформацию.

Для лучшей защиты шва горелку передвигают после присадочного прутка. Нельзя, чтобы электрод и пруток двигались поперек.

Видео:

Опытные сварщики рекомендуют прогрев свариваемой детали не только до, но и после обработки сваркой, после чего необходимо обеспечить термические и механические вспомогательные меры.

При тщательном регулировании рабочего процесса горелки и соблюдении указанной последовательности, результаты сварки покажут прочное соединение и аккуратный качественный шов.

Чтобы понять тонкости рабочего процесса, предлагаем посмотреть видео о сварочных работах с алюминием в нашей статье.

Технология сварки алюминия инвертором

Процесс сваривания алюминия в общем плане практически ничем не отличается от стандартной работы при работе с черным металлом. Разница состоит лишь в типе используемого электрода. Он должен быть из специального металла – вольфрама для сваривания в газовой среде. Для работы без газа продаются другие.

Перед началом работы электроды необходимо хорошенько подогреть. Что касается маркировки, то это должны быть следующие типы: E 4043, E 4047, ESAB OK, UTP 48, ОЗА и другие. Выбираются они по виду сплава свариваемых деталей, в которых присутствует не только алюминий, но и кремний, медь, магний в различной концентрации.

Марка электродов	Для каких сплавов	Толщина изделий, мм
E 4043	С содержанием кремния до 7% типа AlMgSi5, AlMgSi1, AlMg1SiCu , AlSi7Mg, AlSi6Cu4	до 5
E 4047	С содержанием кремния до 12% типа AlSi12, AlSi10Mg(Сu), AlSi9Mg	до 10
ОЗА-1	А0, А1, А2, А3, с нагревом до 250-400 ºС	до 5
ОЗА-2	АЛ-4, АЛ-9, АЛ-10, 250-400 ºС	до 5
ОЗАНА-1	Технически чистый, 250-400 ºС	до 10
ОЗАНА-2	АЛ-4, АЛ-9, АЛ-10, 200 ºС	до 10
Kjellberg Finsterwalde CMA 512	AlSi12, AlSi10Mg(Сu), AlSi9Mg, с нагревом до 150-200 ºС	до 10

После того, как электроды прожарены, можно приступать к работе. Далее, процесс полностью идентичен сварке черных металлов. Образуется дуга, металл плавится в месте соприкосновения, круговыми движениями заделывается шов. Перед сваркой деталей из алюминия обязательно необходимо по местам будущего шва пройтись щеткой или абразивом, чтобы содрать оксидную пленку на его поверхности.

Пошаговая инструкция по сварке

Если вы уяснили основные требования, как правильно варить алюминий инвертором, то можно приступать непосредственно к сварочным работам, при этом соблюдая следующую последовательность:

Настраиваем сварочный инверторный аппарат и для этого:

переводим тумблер AC/DC в режим переменного электрического тока AC;
баланс полярности устанавливаем из положения 50/50, смещая его в отрицательную сторону при работе с чистым алюминием, а для различных сплавов используем положительную часть диапазона регулировки;
устанавливаем сварочный ток исходя из толщины самого материала и диаметра электрода, так для двухмиллиметрового листа алюминия и 3 мм присадочной проволоки достаточно выставить силу сварочного тока в 60 ампер;
настраиваем замедление процесса затухания электродуги для заварки кратера окончания сварочной ванны, которая также зависит от толщины заготовки и при 2 мм необходимо выставить время примерно в 3 секунды;
устанавливаем время и интенсивность продувки инертным газом, необходимое для охлаждения сварочного шва.

Подготавливаем алюминиевые детали для сварки путем:

проведения механической очистки от оксидной пленки места будущей сварки с помощью металлической щетки или наждачной бумаги, доводя поверхность до идеального белого блеска;
обезжиривания поверхности, обрабатывая ее химическими реагентами — различные растворители или специальной паяльной кислотой;
обязательного прогревания заготовок непосредственно перед сваркой до температуры в 400⁰ C.

После выполнения всех подготовительных работ приступаем к чистовой сварке, соблюдая при этом главное правило, которое требует производить сварку алюминия не торопясь, чтобы обеспечить возможность равномерного прогрева материала свариваемых деталей.
Подачу присадочной проволоки или сварочного алюминиевого электрода необходимо осуществлять на начало сварочной ванны под углом в 15 градусов, используя легкие прикосновения так, чтобы сварочный шов получился равномерным и немного ребристым.

Не стоит приступать к выполнению чистовых сварочных работ без наличия должного опыта в сварке алюминиевых изделий. Сначала потренируйтесь и приобретите необходимые навыки и опыт. Для этого вы можете посмотреть видео, где наглядно показано как правильно сварить алюминий с помощью инвертора:

Если у вас есть свой особый опыт в этой теме, то поделитесь им в блоке комментариев.

Подготовка материалов перед сваркой

Отличительной особенностью сварки алюминия при помощи инверторного аппарата в дуговом режиме заключается в том, что использовать металл и электроды без предварительной подготовки не получится.

Искра, конечно же, будет, но кроме брызг алюминия в разные стороны ничего не выйдет. Чтобы получить ожидаемый результат, необходимо предварительно подготовить материалы как свариваемые, так и те, которые будут применяться для обработки металла.

Чтобы придать электродам требуемые свойства, их необходимо предварительно разогреть в печи. В домашних условиях можно использовать тигельную, главное не передержать, индукционную или даже газовую, сложенную из нескольких жаростойких кирпичей.

Что касается алюминиевых деталей, то перед свариванием торцы тщательно обрабатываются для удаления защитной пленки. Это обеспечит качественное схватывание с поверхностью жидкого металла.

Техника сварки алюминия покрытыми электродами

Сварка алюминия инвертором производится постоянным током обратной полярности, предпочтительно в нижнем положении. Дело даже не в большой текучести алюминия, а в скорости сварки, которая увеличивается в 2-3 раза в сравнении со сталью.

Электрод плавится очень быстро и вы просто не сможете выполнить шов в вертикальном, и уж тем более в потолочном положении.

Важно! Перед сваркой электроды следует прокалить.

Держать электрод следует преимущественно в вертикальном положении или чуть наклоняя . Конец электрода перемещать в направлении шва. Сварка производится в один проход на короткой дуге, без поперечных движений.

Химические элементы обмазки создают повышенное электрическое сопротивление сварочного шва, поэтому создают препятствия при повторном зажигании дуги. Швы стараются делать не длинными.

Поры в сварном шве

В случае обрыва дуги, шлаковую корку с кратера и конца электрода следует удалить и перекрыть предыдущий минимум на 1 см во избежание образования пор при заварке кратера.

Рекомендуем! Применение алюминотермитной технологии для сварки рельс на железной дороге

По завершении сварки сварочный шов обязательно зачистить и промыть водой во избежании коррозии.

Режимы сварки алюминиевыми электродами

Оборудование для сварки алюминия инвертором

Для выполнения качественной сварки алюминия в домашних условиях потребуется следующее оборудование:

Инверторный аппарат для дуговой сварки, подойдет любой мощности, потому что алюминий легкоплавкий металл.
Печь для прогревания электродов или обычная буржуйка, куда они будут заблаговременно уложены.
Газовая горелка для подогрева свариваемых мест деталей.
Ручной фрезер для снятия фаски под углом 45 градусов, если толщина листа составляет 5 мм.

Недостатки

Сварка алюминия инвертором является одним из самых ненадежных способов, поэтому, качество соединения может пострадать;
В данном случае обязательно использовать дополнительный флюс, который бы обеспечивал защиту сварочной ванны от негативных факторов;
Могут возникнуть трудности с подбором электродов, если неизвестен состав сплава, а также с их просушкой, так как во влажной обмазке скапливается жидкость, что приводит к попаданию водорода в алюминий;
Сложность формирования шва благодаря высокой скорости электрической сварки.

Что представляет собой инвертор?

Перед тем, как варить алюминий инверторной сваркой, следует разобраться с самим устройством аппарата. Инвертор является современной разновидностью сварочного трансформатора, который используется для понижения напряжения, его преобразования под нужные рабочие параметры и передачи на рабочие элементы. Он является основным источником тока при сварке, а также может регулировать режимы проведения работ. В наше время существует масса разновидностей, как относительно слабых и компактных, так и весьма массивных, которые могут справиться с заготовками большой толщины.

Подбор инвертора

Сварка алюминия электродом инвертором требует точного соблюдения параметров, так как любое отклонение может привести к ухудшению состояния шва. Таким образом, при выборе агрегата для сварки следует обращать внимание на рабочий диапазон. При работе с тонкими листами алюминия нужно придерживаться пониженных деликатных режимов, так что инвертор должен мочь работать как на пониженных режимах, так и на высоких показателях тока. Электроды, с которым должен взаимодействовать инвертор должны быть диаметром, минимум, от 1,6 до 5 мм. В промышленных условиях этот показатель может быть шире.

Контактная сварка алюминия инвертором

Также стоит отметить, что на аппарате желательно иметь систему принудительного охлаждения, которая убережет технику от перегрева и быстрого износа. Для домашнего использования лучше всего подходит компактная техника, которая весит не более 4 кг.

«Важно!
Очень полезной функцией является автоматическое отключение, когда техника работает в тех режимах, которые ее могут испортить.»

Режимы работы

Толщина детали, мм	Сила тока, А	Скорость сварки, м/час
0,6	70	73
1,3	125	153
1,6	130	73
2,3	235	73
3	315	73

Пошаговое описание процесса сварки

Сварка алюминия осуществляется следующим образом:

Сначала необходимо подготовить материалы: прогреть электроды и зачистить места сваривания деталей щеткой по металлу, выполнить разделку торцов.
Обезжирить место сваривания ацетоном, это обеспечит лучшее плавление и схватывание металлов.
Прогреть место сваривания до 150-170 градусов при помощи горелки.
Начать сваривание, при этом электрод необходимо держать строго перпендикулярно к поверхности свариваемых деталей или под углом 45 градусов, если угол стыковки 90 градусов.
Шов заливается расплавом круговыми движениями, хорошо прогревая место соединения.
После каждого прохода удаляется шлак.
Если используется газ, то он отключается только через несколько секунд после того, как дуга погаснет.

Только при соблюдении всех этапов можно поучить действительно качественный шов.

Что нужно знать сварщику

По заявлениям опытных сварщиков, электросварка этого “крылатого” металла без аргона может быть не хуже аргонной. Те мастера, которые говорят о посредственном качестве сварного шва и плохой свариваемости данным способом либо не варили алюминий электродом вообще, либо неправильно подходили к этому методу. Обратите внимание на следующие рекомендации:

Стыковое соединение является наиболее приемлемым. Тавровые и нахлесточные типы сварных соединений стараются избегать из- за большой вероятности затекания шлака в зазоры, который вызывает коррозию.
После сварки шов промывается водой для удаления шлака;
Подготовка алюминия перед сваркой обязательна. Удаление оксидной пленки, защита от ее повторного образования;
Сварка массивных деталей толщиной более 3 мм сопровождается разделкой кромок под углом 60° с V-образной формой.
Предварительный прогрев Al перед сваркой до 150-250 °C.

Не стоит забывать, что технически чистый алюминий сваривается лучше, чем его сплавы, содержащие магний и марганец (дюралюмилий, силумин).

Прогрев перед сваркой
Именно поэтому следут правильно подойти к выбору сварочных электродов в зависимости от химического состава сплава.

Рекомендуем! Как обозначается сварка на чертежах

Возможна ли сварка алюминия в домашних условиях инвертором?

28.08.201728.08.2017 Екатерина

Алюминиевые и изготовленные из сплавов этого металла изделия широко применяются как на производственных предприятиях, так и в быту. Их популярность обусловлена достоинствами металла, в том числе легкостью и пластичностью. При этом алюминий – материал не самый прочный, из-за чего изделия часто ломаются. И если ранее их починка осуществлялась только в производственных условиях, то сейчас возможна сварка алюминия в домашних условиях инвертором – для этого нужно изучить свойства материала, приобрести необходимый инвентарь и выполнить работу согласно инструкции.

Содержание статьи

Сложности при сварке изделий из алюминия
- Требования к сварке
- Оборудование для работы
Инструкция выполнения работы

Сложности при сварке изделий из алюминия

Выполненные из алюминия детали покрыты оксидной пленкой, которая обладает высокой температурой плавления – 2000 градусов Цельсия. В то время как сам металл плавится уже при 600 градусах. Поэтому перед началом работ пленку нужно удалить: химическим или механическим путем. Стоит помнить, что сваривать алюминий следует начинать сразу после удаления тугоплавкой пленки, чтобы избежать повторного окисления поверхности – это происходит при контакте металла с содержащимся в воздухе кислородом.

Необходимо учитывать, что прочность изделий снижается при резких перепадах температур. А из-за того, что электродуга нагревается до высокой температуры, алюминий плавится и начинает вытекать из зоны сварки.

Дополнительные сложности создает тот факт, что при нагревании цвет металла не меняется. Поэтому сложно контролировать, чтобы сварной шов был одного размера на всем участке. Свариваемая конструкция может изменить форму из-за низкого значения модуля упругости. По этой же причине при остывании изделия в районе сварочной ванны могут образовываться микротрещины.

Зная об этих сложностях, можно самостоятельно сварить алюминий инвертором, не прибегая к помощи специалистов.

Требования к сварке

Сваривать алюминий необходимо строго следуя следующим правилам:

Сварка производится только под защитой, которую обеспечивают инертные газы. Как правило, используется аргона и его смесь с гелием. Соответственно, инверторный аппарат необходимо оснастить оборудованием аргонодуговой сварки.
Использовать лучше вольфрамовые электроды для алюминия – они не плавятся. В процессе работы нужно периодически счищать с них окислы, иначе качество шва ухудшится.
Работы производятся при помощи переменного электрического тока, силу которого устанавливают больше, чем при работе со стальными изделиями.
Чтобы сварной шов не деформировался из-за перепада температур, необходимо прогреть рабочую поверхность перед сваркой.
Присадочные электроды для алюминия предварительно прогревают, помещая их в муфельную печь.

Оборудование для работы

Для сварки алюминиевых или изготовленных из сплавов алюминия заготовок могут использоваться аппараты инверторного типа, отличающиеся по производительности и степени автоматизации процессов работы. Если нет возможности приобрести полуавтомат, можно установить приставку к инвертору, которая будет генерировать переменный ток. Это позволит эффективно работать.

В случае, когда производится сварка алюминия инвертором типа «TIG», используются неплавящиеся вольфрамовые электроды и присадочная проволока диаметром 2-5 мм нескольких маркировок: АО, АД и АК. В ней содержится большое количество присадок сплавов магния.

Также в работе можно использовать следующие электроды для сварки алюминия инвертором: российские марок ОЗА, ОЗР ОЗАНА; либо импортные образцы марок ОК 96.20, ОК 96.40, Kobatek-213.

Проволока для полуавтоматических сварочных инверторов для алюминия обладает диаметром 0,8-1 мм. Она выпускается в катушках, вес которых составляет полкилограмма. Оптимально использовать проволоку, изготовленную из литий-кремниевого сплава двух марок – ER 4043 и ER 5356. Либо марки проволоки из сплава магния с алюминием – Св-АК 5 или Св-АМг 5.

Аргонодуговой метод (AC TIG) сваривания алюминиевых деталей в основном используется при тщательной сварке. В результате не образуется пор и грубых швов. Переменный ток позволяет расплавить тугоплавкий оксидный слой на поверхности материала и создать сварочную ванну, которая необходима для соединения элементов конструкции. При использовании аппарата такого типа можно ремонтировать тонкостенные изделия из чистого металла и его сплавов. Однако, он довольно чувствителен к загрязнению используемых электродов – по этой причине их очистку нужно производить своевременно.

Инструкция выполнения работы

Сварка алюминия инвертором производится по строгому алгоритму. В первую очередь настраивается аппарат для инверторной сварки. Тумблер переводится в режим переменного тока, соответствующее значению АС. Следующим этапом производится установка баланса полярности на значение – при работе с изделиями из чистого алюминия его необходимо смещать из исходного положения (50/50) в отрицательную сторону, а при сварке сплавов – в положительную.

Значение величины сварочного тока устанавливается в зависимости от таких параметров, как толщина листа и диаметр электрода. Например, при толщине листа в 2 мм и диаметре присадочной проволоки в 3 мм она устанавливается на значение 60 Ампер.

От толщины изделия также зависит замедление процесса затухания электродуги для заварки кратера окончания сварочной ванны. Так, при работе с 2-милиммитровым листом это значение устанавливается на 3 секунды.

Заканчиваются настройки сварочного инвертора для сварки алюминия установкой времени и интенсивности продувки шва инертным газом (без аргона работать нельзя), которое требуется для того, чтобы охлаждать сварочный шов.

После настроек оборудования необходимо подготовить саму заготовку – очистить ее от пленки, повышающей термостойкость материала. Применяется как механическая очистка (железной щеткой, наждачной бумагой), так и химический способ. В последнем случае используется водный раствор хлорида цинка или иной растворитель. Затем изделие необходимо предварительно прогреть до 400 градусов. Только после этого можно переходить к чистовым сварочным работам. Действовать следует неторопливо, чтобы свариваемые элементы прогревались с одинаковой интенсивностью.

Чтобы в результате сварочный шов был равномерным с характерной ребристостью, присадочная проволока либо электроды по алюминию для сварки должны подаваться легкими прикосновениями под определенным углом – 15 градусов, начиная с начала сварочной ванны. При этом по шву выполняется несколько проходов.

Таким образом, при наличии необходимого оборудования, в домашних условиях можно сварить изделия из алюминия на совесть, используя инвертор. При этом важно учитывать, что новичкам не следует сразу выполнять чистовые работы. Сначала лучше потренироваться под надзором специалиста, чтобы приобрести необходимые навыки и опыт выполнения подобных операций.

С процессом сварки алюминия можно ознакомиться на видео:

105 фото преодоления трудностей при варке металла

Алюминий — это один из самых распространенных металлов. Он имеет небольшой удельный вес, хорошую теплопроводность, высокую стойкость к действиям внешних факторов. Но недостаточная прочность и быстрая окисляемость ограничивают его применение в чистом виде.

Большую популярность снискали сплавы металла с добавлением марганца или кремния. Из них получают неразъемные конструкции с помощью сварки. Статья расскажет о том, как правильно варить алюминий.

Краткое содержимое статьи:

Трудности при сварке алюминия

Большинство сплавов на основе алюминия считаются трудносвариваемыми. На это есть несколько причин:

Наличие на поверхности металла тугоплавкой оксидной пленки, разрушение которой наступает при температуре свыше 20000. Сам же металл плавится при гораздо более низкой температуре — 6600. Такой температурный градиент ухудшает условия для качественного сплавления кромок деталей: сварочная ванна мгновенно покрывается окислами.

В составе металла присутствует водород в растворенном виде. При кристаллизации шва он стремится выйти на поверхность валика. Так образуются характерные для алюминия дефекты — поры. А повышенное содержание кремния увеличивает риск появления горячих трещин.

Значительный коэффициент линейного расширения приводит к деформациям конструкций в процессе охлаждения. Явление получило название «усадка».

Алюминий известен своей жидкотекучестью в расплавленном состоянии, что негативно влияет на свариваемость. Проблему можно решить, используя специальные теплоотводящие пластины и подкладки.

Подготовка изделий к сварке

Предваряющим этапом сварки алюминия является тщательная подготовка кромок к сплавлению. Это важный момент для получения качественного соединения. Следует уделять внимание разделке кромок и их зачистке.

Стыковые швы на металле до 4 мм не нуждаются в разделке. С возрастанием толщины металла до 5 мм и выше применяют V-образный скос с одной стороны детали. Для толстолистового алюминия характерен двусторонний скос в форме «Х». Требуемую конфигурацию кромок получают механически: шлифованием, фрезерованием, строганием.

Цель зачистки — разрушить оксидный слой, очистить поверхность от масел и прочих загрязнений.

Процесс осуществляют двумя способами:

Механическая обработка. Кромки свариваемых деталей зачищают с 2-х сторон на ширину не менее 20 мм щетками металлическими с нержавеющим ворсом или специальными абразивными кругами по алюминию. После чего участки обработки обезжиривают растворителем. Среднее время хранения деталей после мехобработки и обезжиривания до сварки не должно превышать более 3ч.

Химическая обработка. Заготовки подвергают травлению в ваннах с 5-10% раствором NaOH. Травильный шлам (темный осадок) с поверхностей деталей удаляют последующим осветлением в азотной кислоте в течение 5 мин.

Обезжириванию подвергается и присадочный материал.

Способы сварки алюминия

В заводских и домашних условиях распространение получили 3 способа сварки алюминия: сварка плавящимся электродом с защитным газом (MIG), не плавящимся электродом (TIG) в аргоне и плавящимся электродом без газовой защиты.

Каждый вид характеризуется своими особенностями — применяемым оборудованием, расходными материалами, режимами сварки.

Фото сварки алюминия показаны в нашей галерее.

MIG сварка алюминия

Для полуавтоматической сварки алюминия использую как универсальные, так и импульсные инвенторы. Последние позволяют получить очень качественное соединение.

Электродом выступает специальная алюминиевая проволока со сплошным сечением (Св-АМг5, Св-АМЦ и т.д. в зависимости от материала заготовок), подающаяся в сварочный аппарат с помощью роликов.

Параметры сварки — постоянный ток, обратная полярность. Для защиты ванны в зону сварки подают аргон или его смеси с гелием или углекислотой в соотношении 80/20% соответственно.

Режимы сварки (величину тока, расход газа, напряжение дуги, вылет электрода) подбирают по справочникам, исходя из толщины свариваемых деталей.

Как варить алюминий полуавтоматом? Ответ зависит от пространственного положения и вида соединения. Так, для стыковых швов без скоса кромок в нижнем положении сварку ведут без поперечных колебаний электрода. При многослойной сварке деталей с разделкой последние швы накладывают с небольшими поперечными перемещениями электрода.

Для предотвращения образования на концах шва кратеров используют выводные планки.

TIG сварка алюминия

Данная технология предусматривает применение вольфрамового неплавящегося электрода диаметром 1,6-5 мм в зависимости от толщины заготовки и присадочного материала, в качестве которого выступает аналогичная по диаметру алюминиевая проволока или прутки.

Защитный газ — аргон повышенной чистоты. Оборудование — аргонодуговой инвентор, например TRITON ALUTIG 200Р AC/DC.

Несколько советов, как варить алюминий аргоном:

Наклон электрода к детали должен быть в диапазоне 70–800, а угол между присадкой и вольфрамовым стержнем около 900. Рекомендуемая длина дуги от 1,5 до 2,5 м. При наложении швов первой перемещается присадка, а за ней горелка.

Для исключения перегрева металла, сквозных прожогов тонколистовых заготовок, под ними располагают медные пластинки, которые эффективно отводят тепло. В зону сварки аргон подают за 3-4 сек. до начала прохода, а прекращают подачу спустя 5-7 сек. после обрыва дуги.

В сравнении с полуавтоматической сваркой, сварка не плавящимся электродом на правильно подобранных режимах уменьшает коробление изделий и снижает трудоемкость зачистки. Но чуть более длительная по времени.

Сварка плавящимся электродом без газовой защиты

Варить алюминий в домашних условиях можно электродами марок УАНА и ОЗАНА с щелочно-солевым покрытием.

Работы проводят на постоянном токе обратной полярности. Значение подбирают в соответствии с соотношением: с увеличением диаметра электрода на 1мм увеличивается ток на 25-30 А. Так, для стержня диаметром 3,2 мм диапазон тока 80-100 А. Многие производители указывают оптимальные режимы сварки на упаковках электродов.

Для сварки небольших, но толстолистовых деталей необходим предварительный подогрев. Для сварки крупногабаритных изделий используют локальный прогрев с помощью газовых горелок. Мероприятия направлены на снижение вероятности образования кристаллизационных трещин и коробления.

Перед сваркой электроды прокаливают в печах или электропеналах. Сварку ведут короткой дугой, обрыв дуги до завершения сварного шва нежелателен.

После завершения одного прохода шлак с поверхности шва отбивают при помощи зубила или молотка. Сварку по шлаку не производят.

Технология сварки алюминия имеет свои нюансы, ее освоение займет некоторое время. Конечный вид изделия, презентабельность, геометрия сварного шва, наличие наружных и внутренних дефектов полностью зависит от соблюдения всех правил и рекомендаций подготовительных и сварочных работ.

Фото рекомендации как варить алюминий

Также рекомендуем посетить:

Костюм сварщика
Типы сварочных аппаратов
Как залудить паяльник
Сварочный стол
Сварочный аппарат своими руками
Сварочный полуавтомат
Сварочные провода
Сварочные электроды
Плазмотрон
Как паять
Сварочный аппарат для дома
Споттер
Как запаять радиатор
Сварочная проволока
Сварочный трансформатор
Сварочная горелка
Сварка полипропиленовых труб
Газовая сварка
Сварочный аппарат

Плазменный сварочный аппарат
Сварочные работы
Точечная сварка
Дуговая сварка
Сварочная маска
Электрододержатель
Какой сварочный аппарат выбрать
Холодная сварка
Сварочный инвертор
Как сварить металл
Сварочное оборудование

Как сварить алюминий: описание технологии сварки электродом

В настоящее время алюминий используется в самых различных сферах деятельности. Этот тонкий и гибкий материал часто присутствует в деталях транспортных средств, включая блоки двигателя, коробках передач и кузовных элементов. Также на его основе создаются нержавеющие ёмкости для бытовых и промышленных нужд и множество других важных предметов ежедневного обихода.

Особенности работы с алюминием
Этапы сварочных мероприятий
- Подготовительные действия
- Оборудование и электроды
Важные рекомендации для сварщиков
Причины ухудшения свариваемости металла

Если же в подобной конструкции образуется трещина или проблемное отверстие, закрыть его лучше посредством специального аппарата в среде аргона. Однако, не у каждого среднестатистического человека есть в распоряжении подобный агрегат, поэтому приходится искать более доступные решения. Одним из них является сварка алюминия электродом.

Чтобы успешно провести такое действие, необходимо получить определенный набор навыков и приобрести соответствующее оборудование и расходные материалы. Принцип и технология подобной сварки вполне простые, поэтому при правильном подходе вы сможете выучить их за короткое время.

Особенности работы с алюминием

Посредством электрической дуги соединяют множество видов железа. Подобная методика обеспечивает достаточно высокую температуру горения, в результате чего происходит качественное проплавление разной толщины пластин, создавая надёжную и герметичную защиту. Однако сварка алюминия с помощью инвертора считается самой сложной из-за определенных специфических характеристик.

Первая сложность заключается в гигроскопических свойствах материала, который может накапливать в себе окружающую влагу. И хоть это нельзя заметить в естественном охлажденном состоянии, но при начале сварочных работ обязательно появятся проблемы. При зажигании дуги и прогревании металла до повышенных температур частицы влаги начинают испаряться с поверхности и неизбежно проникать в зону сварку. В результате образуются чрезмерные брызги и помехи, которые мешают провести нормальный шов.

Для предотвращения подобного явления достаточно предварительно подогреть конструкцию при температурном режиме 150−190 градусов Цельсия. В таком случае можно заметить интенсивное выделение влаги на поверхности.

Следующая сложность — наличие окисной пленки, которой покрыты все изделия. Её предназначение заключается в защите конструкции от агрессивного воздействия кислотной среды. Однако это существенно утрудняет обработку с помощью инвертора. Основная неприятность связано с большой разницей температур плавления. Известно, что сам алюминий начинает расплавляться при показателях 500 градусов Цельсия, а его оксид при 2000 градусов. Для устранения подобного перепада достаточно очистить место сварки с помощью железной щетки, чтобы обеспечить требуемый доступ к металлу.

Взаимодействие с окружающей средой обеспечивает правильное формирование пор в структуре шва, что существенно ухудшает герметичность. Для защиты сварочной ванны применяют аргон или газовое облако при инверторной сварке.

Не секрет, что чистый алюминий практически не применяется для изготовки деталей, поэтому входящие в его состав наполнители и дополнительные элементы могут стать проблемой. Для примера, марки Ал2 и Ал2 содержат в себе силумин от 4 до 13%, поэтому их принято называть ограниченно свариваемыми. Подобные показатели характерны для моделей АМ r 1 и Amr 6, где марганец добавляется в пропорции 2−6%.

Этапы сварочных мероприятий

Разобраться с ключевыми тонкостями сварки алюминия не так сложно, как может показаться на первый взгляд. Посредством многочисленных попыток и экспериментов можно достичь успешных результатов и выучить подобное мастерство наизусть. Итак, пошаговые действия качественного соединения металлических изделий состоят из таких этапов и особенностей:

Если толщина свариваемой пластины превышает 5 миллиметров, необходимо провести разделку кромок. Для этого рекомендуется сделать срез краев под углом 45 градусов, хотя другие значения тоже допускаются. Не секрет, что от величины угла разделки зависит ширина сварочного шва. Если толщина пластин превышает 7 миллиметров, то придётся сделать технический зазор между каждой деталью в два миллиметра. Если рабочий объект представлен трещиной, то её расширяют с помощью отрезного диска и «болгарки». В противном случае шов будет поверхностным.
Подготовленную заготовку тщательно прогревают. Для удаления лишней жидкости используют пропан-кислородное пламя. Роль рабочего инструмента выполняет резак или обычный баллончик с бытовой горелкой. Необходимо прогреть поверхность до 150 градусов и убедиться, что материал достаточно сухой.

После тщательно прогрева необходимо выполнить зачистку оксидной пленки. В этом случае вы можете воспользоваться обычной щеткой для очистки металла. Важно снять тугоплавкий слой в начале зоны сварки. Следующие действия проводятся посредством электрода, состав и температура которого способны разъедать оксид и проводить повторную сварку.
На подготовленном изделии устанавливают прихватки, которые фиксируют все свариваемые части. Корневой шов должен быть ровным и полностью заполнять зазор. Угол относительно свариваемых частей должен составлять не меньше 90 градусов. Это может показаться непривычным для неопытных сварщиков, или тех, кто вынужден был работать с углеродистыми сталями. Однако подобным образом расплавляемый металл будет более точно попадать в место соединения. После остывания поверхности происходит осыпание шлака. К сожалению, такое действие осуществляется с большим трудом, поэтому без острого молоточка не обойтись.

Следующие слои шва наносятся до того уровня, пока не заполнится вся толщина.

Подготовительные действия

Независимо от условий сварки — производственных или домашних, нужно правильно отнестись к подготовке кромок заготовки. Подобное действие заключается в таких процессах:

Поверхность детали, которая будет поддаваться сварке (а также поверхность присадочного материала), тщательно очищают от грязи, масла и жира. Для обезжиривания поверхности используют уайт-спирит, ацетон, авиационный бензин и множество других растворителей.
К подготовительному этапу относятся и такие действия, как разделка кромок свариваемых деталей, которую выполняют только при острой необходимости. Если при сварке вы не используете покрытые электроды, то разделку кромок осуществляют при толщине соединяемых деталей, превышающей 4 миллиметра. Если толщина алюминиевого сплава превышает 20 мм, то без применения электродов не обойтись. Если сварке поддаются алюминиевые листы толщиной до 1,5 миллиметров, то их торцы предварительно отбортовывают перед соединением.

Как уже говорилось выше, непосредственно перед сваркой поверхность детали нужно полностью очистить от оксидной пленки. В таком случае принято использовать качественный напильник или щетку с ворсинками для зачистки металла. В некоторых случаях тонкий слой оксидной пленки удаляется и посредством специальных химических средств, таких как, каустическая сода, бензин и другие. При обработке каустической содой заготовку нужно тщательно промыть проточной водой.

Оборудование и электроды

Обратите внимание на список самых необходимых инструментов и приспособлений. В большинстве случаев действие проводят с помощью обычного инвертора. Такой прибор обладает удобной конструкцией, поэтому его легко перемещать или передвигать по мастерской. Полярность выставляется таким образом, чтобы в руках рабочего размещался «плюс», а на заготовку воздействовал «минус». В этом случае нужно обзавестись розеткой с 220 V.

При выборе электродов нужно отдавать предпочтение специализированным моделям типа UTP 48 или подобным аналогам. Они могут обладать разным диаметром и подбираться с учётом толщины металла. Состав расходного сырья тоже обладает некоторыми гигроскопичными свойствами, поэтому его приходится предварительно просушивать, чтобы обеспечить более качественное соединение.

Важные рекомендации для сварщиков

Как заявляют опытные специалисты, электрическая сварка такого гибкого металла без применения аргона, иногда осуществляется так же хорошо, как при аргонной сварке. Если кто-то отговаривает вас от такого решения, аргументируя это низким качеством конечного шва и плохой свариваемостью, не верьте. Скорее всего, он неправильно подошёл к методу или никогда не пробовал варить алюминий с помощью электрода.

Чтобы избежать непоправимых ошибок и непредсказуемых неприятностей, достаточно соблюдать ряд рекомендаций и правил:

Метод стыкового соединения считается самым перспективным. Остальные разновидности в виде таврового или нахлесточного сварного соединения нецелесообразны, т. к. они повышают вероятность затекания шлака в зазоры, что станет причиной коррозийной реакции.
После сварочных мероприятий шов промывают водой для очистки заготовки от шлака.

Непосредственно перед обработкой материал нужно правильно подготовить. Для этого следует провести удаление оксидной пленки, а также предотвратить её появление в будущем.
При сварке массивных деталей с толщиной от трёх миллиметров требуется разделить кромки под углом 60 градусов с V — образной формой.
Первичный прогрев алюминия осуществляется при 150−250 градусах Цельсия.

Не забывайте, что технически чистый алюминий поддаётся свариванию гораздо лучше, чем сплавы с содержанием магния или марганца. Речь идёт о дюралюминии или силумине. Однако, изделия из чистого материала практически не эксплуатируются, поэтому при сварке могут возникать некоторые сложности.

Причины ухудшения свариваемости металла

Если в процессе сваривания вы столкнулись с какими-либо трудностями и неприятными моментами, необходимо учесть множество

уникальных свойств металла:

Ключевая трудность тепловой сварки заключается в наличии окисной пленки, которая поддаётся плавлению лишь под воздействием температур 20440 градусов Цельсия. Плавление самого металла начинается при более низкой температуре — от 660 градусов.
Капли расплавленной детали, появляющиеся в сварной зоне, очень быстро покрываются тугоплавкой окисной пленкой, которая предотвращает образование сплошного шва. Чтобы защитить заготовку от подобного явления, сварную зону защищают от контакта с окружающим воздухом с помощью аргона.
Расплавленный алюминий характеризуется высокой текучестью, а это существенно усложняет дальнейшее формирование сварочной ванны. По этой причине работы проводят с помощью дополнительных теплоотводящих подкладок.
В состав алюминия входит растворенный водород, который направляется наружу после застывания расплавленного металла. В результате это вызывает появление пор и кристаллизационных трещин в шве. К тому же для сплавов такого метала характерна повышенная концентрация кремния, что тоже вызывает появление трещин от охлаждения изделия.

Для алюминия характерен приличный коэффициент линейного расширения. Из-за этого может происходить значительная усадка металла при застывании, что вызывает ряд серьёзных деформаций соединяемых деталей.
Сварку чистого алюминия и его сплавов проводят под воздействием высоких значений сварочного тока. Для металла характерна высокая теплопроводность. Также при сварке стали принято использовать токи с меньшей силой.
Сварку деталей из этого метала считают сложной в тех случаях, если определить точную марку сплава не удаётся. В таком случае приходится долго и усердно выбирать подходящий режим сварки и используемые методы.

Постичь все тонкости сварки алюминия электродом может любой желающий. Достаточно запастись терпением и желанием выделить несколько часов своего времени на изучение соответствующего материала и руководства. В таком случае вы сможете выполнять множество важных операций в домашних условиях, без обращения за помощью к квалифицированным сотрудникам.

Сварка алюминия в домашних условиях — как правильно варить, особенности технологии

Опубликовано: 23.03.2017

Прочные алюминиевые сплавы уже вошли во все сферы хозяйственной деятельности человека. Эти материалы часто используются, ломаются и нуждаются в ремонте. Кроме того, из них собирают и новые конструкции. Поэтому очень актуальна тема сварки алюминия дома, аппаратами различных видов, которые имеются у многих мастеров. Чтобы сваривать алюминиевые сплавы, нужно иметь в виду определённые особенности, которые важно учитывать в работе, и наша задача рассмотреть подробно технологию этого процесса, необходимую аппаратуру и оснастку. Эту тему мы и постараемся внимательно изучить.

Оглавление:

Разновидности сплавов алюминия
Виды сварки для алюминиевых сплавов
Сварка алюминия: необходимое оборудование
Технология сварочного процесса
Заключение

Разновидности сплавов алюминия

В чистом виде алюминий не используется, он выпускается в виде сплавов с разными физико-химическими свойствами и используется везде, где важен небольшой вес и хорошие прочностные качества. Эти сплавы на воздухе очень быстро окисляются и образуют тугоплавкую, оксидную плёнку на поверхности заготовки. Поэтому варка алюминия в домашних условиях требует особого подхода к процедуре соединения деталей. Прочный оксидный слой плавится при температуре более 2000^о, а сами сплавы имеют температуру плавления около 600^о и их разные виды отличаются различной свариваемостью.

Понять, как варить алюминий с наилучшими результатами, можно, ознакомившись с видами сплавов, которые создают металлурги и придают им определённые качества. Материал отличается по прочности, весовым параметрам и способности переносить многократные нагрузки. Сплавы алюминия состоит из нескольких химических элементов, в разных сочетаниях, и состоят из следующих разновидностей:

сплав АМц, состоящий из марганцевых примесей и алюминия, сваривается хорошо;
без ограничений сваривается алюмомагниевый сплав АМг3, а, ограниченно свариваемыми разновидностями, являются сплавы АМг1, АМг5 и АМг6;
силумин имеет алюмокремниевый состав марок Ал2, Ал4 и Ал9 с ограниченной свариваемостью;
марки В95, АВ и АК, термоуплотняемые сплавы с трудной свариваемостью;
дюралюминий марки Д16 и Д1, сплав алюминия с медью, трудно свариваемый.

При ремонте изделий из алюминия, довольно трудно бывает определить, к какому именно сплаву относится деталь, но приложить к этому нужно все возможные усилия. От параметра свариваемости зависит оптимальный подбор электродов, сварочной проволоки и силы выходного тока.

Важно понимать, что чем лучше определена марка материала, тем выше будет в итоге качество шва и долговечность соединения.

Виды сварки для алюминиевых сплавов

Сложный химический состав сплавов, а также окисный, тугоплавкий слой не даёт возможности соединять, свариваемые заготовки и ремонтируемые изделия, традиционным способом. Поэтому особенности сварки диктуют применение специальных электродов, проволоки и среды защитных газов, препятствующих окислению. Большое влияние на качество шва оказывает толщина заготовок, и необходимо отметить, что алюминий обладает значительным коэффициентом расширения и высокой теплопроводностью, что ведёт к деформации шва, при нарушении технологии. Наиболее популярными методами работ по свариванию сплавов алюминия, являются следующие виды:

сварка методом ММА покрытыми плавящимися электродами, постоянным током обратной полярности, без защитного газа;
метод АС TIG с использованием вольфрамового, тугоплавкого электрода в инертной среде, переменным высокочастотным током;
сварка MIG, с применением полуавтоматической подачи алюминиевой проволоки, горелкой в защитной среде аргона или его смеси с СО₂.

Для работы с тонкостенными заготовками и выполнения более качественного шва больше подходит метод TIG. Аппараты ММА+TIG стоят сравнительно недорого и позволяют существенно расширить диапазон доступных работ. Так называемая аргонодуговая сварка алюминия выполняется с использованием тугоплавкого, вольфрамового электрода и горелки, в которую подаётся инертный газ.

Полуавтоматическая MIG сварка подразумевает регулируемую, автоматическую подачу проволоки, которая одновременно служит электродом, в сварочную ванночку и среду инертного газа. Метод делает возможным добиться весьма хорошего качества, но требует квалификации и дороже, чем предыдущие способы.

Важно. При сварке алюминия дома помнить о правилах техники безопасности, пользоваться спецодеждой и защитной маской Хамелеон или её аналогами.

Сварка алюминия: необходимое оборудование

Для недорогой сварки методом ММА потребуется сварочный аппарат, лучше всего инверторного типа. Он более лёгкий, чем понижающий трансформатор, и обладает расширенным спектром регулировок. Понадобятся следующие инструменты и материалы, а именно:

инверторный аппарат ММА;
специальные, покрытые электроды для сварки сплавов алюминия;
кабели заземления и с держателем электродов;
сварочная маска;
напильник и металлическая щётка;
растворитель и флюс;
болгарка и молоток для снятия кромок и зачистки от шлака готового шва.

Поскольку у заготовок высокая теплопроводность, возможно, понадобятся подкладки под обратную сторону шва, а снятие кромок зависит от толщины металла и производится по мере необходимости. При ремонте, заварить дефект удастся после особо тщательной очистки места, предполагаемой сварки.
сод
Работа аргонной сваркой потребует наличие более дорогостоящего оборудования и ручной подачи сварочной и присадочной проволоки. Кроме того, необходимо наличие защитной среды аргона, гелия или смеси газов, но результат оправдывает ожидания. Методом TIG можно производить сварку разнообразных металлов, различной толщины и для этого понадобятся:

инверторный сварочный аппарат ММА+TIG;
еврорукав для подачи газа;
горелка с держателем вольфрамового электрода;
редуктор с манометрами для подачи смеси газов;
соединительные шланги;
алюминиевая сварочная проволока с присадками или флюс;
сварочная маска и краги.

Работа производится путём расплавления импульсным высокочастотным током оксидного слоя и получения сварочной ванночки, в которую поступательно, вручную подаётся проволока. Защитное облако газа подаётся к ванночке чуть раньше процесса сварки, что обеспечивает защиту от агрессивной кислородной среды.

Необходимо помнить, что тугоплавкий вольфрамовый электрод весьма чувствителен к загрязнениям, которые ухудшают качество сварки.

Технология сварочного процесса

В домашних условиях наиболее востребованы ремонтные работы алюминиевых изделий или соединение некрупных заготовок, поэтому технология сварки алюминия с использованием методов ММА и TIG, будет наиболее подходящей. Постоянным током обратной полярности свариваются заготовки толщиной 5−7 мм, но для деталей большей толщины потребуется технологическая подготовка. Сварка алюминия методом ММА состоит из следующих операций:

тщательная механическая очистка поверхности заготовок от оксидного, тугоплавкого слоя;
обезжиривание поверхности с помощью растворителей;
кромки деталей толщиной более 5 мм снять под углом от 45^о до 65^о для получения более прочного, однородного шва;
перед работой нужно прокалить электроды по алюминию, поскольку их покрытие является гигроскопичным;
свариваемые детали прогреваются до 250^оС, с целью более эффективного расплавления оксидного слоя;
сварка алюминия ведётся током обратной полярности, сила которого зависит от толщины заготовок, параметров шва и состава сплава.

Важно, что шов не должен иметь большую толщину, иначе он будет пористым и трещиноватым, поэтому при массивных деталях, лучше сделать несколько проходов.

Работа методом TIG в домашних условиях обходится несколько дороже, но качество шва несравненно лучше. Технология процесса заключается в выполнении следующих операций:

в аппарате должен присутствовать осциллятор, улучшающий параметры сварки и расплавление тугоплавкого окисного слоя;
неплавящийся вольфрамовый электрод, выставляется на 5−6 мм от наконечника, чтобы избежать перерасхода дорогого газа;
аргон подаётся с расходом 5−8 литров в минуту, в зависимости от толщины заготовок, затем с задержкой подаётся напряжение;
после получения сварочной ванночки поступательно плавится сварочная проволока.

Заключение

Мы рассказали о технологии сварки алюминия в домашних условиях с применением инвертора. Этот процесс требует осторожности и соблюдения правил техники безопасности. Если позволяют финансовые возможности, лучше приобретать аппарат ММА+TIG, который даёт больше простора для сварки самых разнообразных металлов, в том числе и алюминиевых сплавов. Выбор за вами.

Сергей Одинцов

Можно ли сваривать алюминий дуговой сваркой? Все, что вам нужно знать

Алюминий — сложный металл для сварки, особенно с помощью электродуговой сварки. Алюминий требует, чтобы вы использовали специальное оборудование и методы для достижения высококачественного сварного шва.

Можно ли сваривать алюминий дуговой сваркой? Да, вы должны очистить и предварительно нагреть алюминий, прежде чем сваривать его с помощью дуговой сварки. Поскольку использование дуговой сварки с высокой силой тока может деформировать или прожечь алюминий, вы должны установить силу тока на более низкое значение.

Дуговая сварка более распространена, чем любой другой процесс сварки, используемый в мире, но сварку электродом трудно использовать для более мягких и тонких металлов. Независимо от того, какой процесс вы используете, алюминий создает проблемы для всех сварщиков. Алюминий с низкой температурой плавления и высокой теплопроводностью требует большой практики и терпения для сварки.

В отличие от углеродистой стали, алюминий не меняет цвет до достижения точки плавления. Это уникальное свойство затрудняет отслеживание сварочной ванны. Если вы хотите эффективно сваривать алюминий с помощью дуговой сварки, вы должны очистить и нагреть алюминий, а также использовать более высокую скорость перемещения.

Содержание

Как сваривать алюминий с помощью дуговой сварки?

Сварка алюминия с помощью дуговой сварки – не простой процесс. Сварщики-любители могут разочароваться в алюминии, когда впервые попытаются сварить его.

Прежде чем вы продолжите читать, вот статья, которую мы написали о 8 причинах, по которым ваши алюминиевые сварные швы черные – как их избежать использования сварочного аппарата на алюминии. В следующем списке показаны шаги, необходимые для сварки алюминия с помощью дуговой сварки.

Шаг – №.	Requirements
1	Prepare your workspace
2	Wear protective gear
3	Prep the aluminum
4	Preheat the aluminum
5	Сварка алюминия
6	Очистка сварного шва

1. Подготовка рабочего места

Идеальное место для сварки алюминия — на открытом воздухе. В отличие от аппаратов для сварки TIG или MIG, аппарат для дуговой сварки эффективен при скорости ветра до 35 миль в час. Поскольку сварщики электродом используют электрод с флюсовым покрытием, а не защитный газ, слабый ветер не влияет на сварочную ванну дуги.

Если сварка на открытом воздухе невозможна, попробуйте провести сварку в помещении с хорошей вентиляцией. Использование вентиляторов для выдувания дыма из открытого окна будет работать, но вы можете установить вытяжку рядом с рабочим местом для более эффективной вентиляции.

Перед началом сварки убедитесь, что все легковоспламеняющиеся и горючие материалы удалены с места сварки. Поскольку сварочный аппарат работает при высоких температурах, соседняя промасленная тряпка или аэрозольный баллончик могут легко воспламениться.

2. Ношение защитного снаряжения

Дуговая сварка может быть опасной, если не принять меры предосторожности перед началом сварки. Температура дуги может колебаться от 5000°F до более 20000°F.

Хотя сварщики-любители редко сталкиваются с высокотемпературными дугами, низкотемпературные дуги достаточно горячие, чтобы расколоть бетон и вызвать ожоги третьей степени. непокрытая кожа.

Огнезащитные перчатки и фартуки необходимы, если вы хотите избежать опасности от брызг расплавленного металла и возможных воспламенений. Сварочные перчатки и фартуки недороги и должны заменяться после частого использования. Это хорошая идея, чтобы купить несколько пар перчаток, если вы много свариваете электродом.

Связанная статья: Средства индивидуальной защиты для сварщиков – СИЗ | Список и требования

Поскольку вам приходится держать электрод рукой, ваши перчатки изнашиваются быстрее при использовании дуговой сварки.

Маловероятно, что многие сварщики используют дуговую сварку без шлема, но если они это сделают, то могут навсегда повредить глаза. Поскольку блики от дуги ярче солнца, вы рискуете своим здоровьем, если не защитите глаза.

Громоздкий респиратор может показаться громоздким под шлемом, но он обеспечивает еще один уровень защиты от ядовитых паров. Хотя это может показаться ненужным для каждого проекта, как только вы привыкнете носить его, ваши легкие скажут вам спасибо.

3. Подготовка алюминия

В отличие от нержавеющей стали, алюминий сильно реагирует на кислород. Металл моментально вступает в реакцию с кислородом и образует на своей поверхности слой оксида алюминия. Оксид алюминия загрязнит сварочную ванну и затормозит процесс нагрева, если его не удалить.

Соскребите оксидированную пленку металлической щеткой или мелкой наждачной бумагой, чтобы удалить покрытие. Эксперты рекомендуют избегать использования механизированных шлифовальных или шлифовальных машин для алюминия.

Если вы используете механические инструменты для удаления оксида алюминия, вы рискуете превратить часть оксида в металл . Вы не можете выполнить жизнеспособный сварной шов с оксидом алюминия, внедренным в поверхность металла.

4. Предварительный нагрев металла

Поскольку алюминий рассеивает тепло в четыре раза быстрее, чем углеродистая сталь, перед зажиганием дуги необходимо предварительно нагреть металл до 400°F. Палочка термометра поможет вам поддерживать температуру ниже 400°F, но вы также можете использовать трюк, предложенный невероятным сварщиком в этом видео.

Хитрость заключается в затемнении алюминия кислородно-ацетиленовой горелкой. Чтобы затемнить алюминий углеродом, настройте горелку на науглероживающее пламя.

После того, как ваша заготовка покроется сажей, отрегулируйте пламя, уменьшив содержание кислорода. Установите горелку на средний уровень и перемещайте ее вокруг алюминия, чтобы нагреть его.

Когда сажа начинает исчезать, ваш алюминий имеет правильную температуру для сварки.

5. Сварка алюминия

Прежде чем зажечь первую дугу на алюминии, помните, что вы работаете не со сталью. По мнению большинства опытных сварщиков, сварка алюминия не доставляет удовольствия. Дуга бурно реагирует на алюминий и выделяет много брызг.

Флюс от алюминиевого электрода после остывания образует беспорядок. В отличие от шлака от других электродов, алюминиевый шлак представляет собой плотную темно-серую массу, требующую тщательной очистки после сварки.

Настройте машину на 85 ампер и используйте обратную полярность постоянного тока. Это означает, что ваш алюминиевый стержень использует положительный ток (положительный электрод постоянного тока).

Если вы свариваете две детали, образующие угол 90°, вам придется наклонить электрод под углом 45°. Угол стержня всегда будет соответствовать углу, образованному в центре сустава. В этом случае угол сустава составляет половину от 90°.

Поскольку алюминиевый флюс может мешать воспламенению дуги, попробуйте удалить небольшое количество флюса с кончика электрода. Флюс имеет консистенцию, аналогичную соли, и бурно реагирует во время начального зажигания дуги.

Выполните две прихватки на каждом конце деталей. Это предотвращает деформацию концов основных металлов при расширении алюминия от тепла.

Зажгите дугу и используйте высокую скорость перемещения для завершения сварки. В отличие от стали, дугу трудно отследить после первого удара. Алюминий не меняет цвет до того, как достигнет точки плавления, но если вы будете поддерживать постоянную низкую дугу в ванне, ваш сварной шов выдержит.

6. Послесварочная очистка

Прежде чем приступить к удалению шлака, закалите металл, погрузив его в воду. Алюминиевый шлак почти невозможно отколоть, когда он теплый.

С помощью отбойного молотка удалите большую часть шлака и закончите с помощью проволочной щетки. В начале сварного шва может потребоваться большее количество сколов, чем в остальной части сварного шва. Первоначальная бурная реакция флюса с расплавленным алюминием иногда приводит к тому, что вначале сварной шов становится более широким.

Используйте сухую ткань для удаления оставшихся хлопьев шлака.

Сварка алюминия палкой >> Посмотрите видео ниже

Есть ли более простой способ сварки алюминия?

Если у вас есть сварочный аппарат MIG, вы можете добиться большего успеха и сократить время простоя при сварке алюминия. Сварочные аппараты MIG работают при более низких температурах, чем аппараты для сварки электродом, и больше подходят для небольших, более детальных проектов.

Изображение предоставлено: lincolnelectric.com

Отсутствие флюса

Поскольку сварщики MIG используют защитный газ, а не электроды с покрытием, они производят более чистые сварные швы на алюминии. Идеальными защитными газами для MIG-сварки алюминия являются гелий (75%) и аргон (25%).

Без предварительного нагрева

В отличие от дуговой сварки алюминия, вам не нужно предварительно нагревать алюминий перед сваркой MIG. Однако перед сваркой вам придется соскоблить остатки окисления. Сварочная ванна станет неустойчивой, если она вступит в контакт с оксидом алюминия.

Связанное чтение: Как сварить алюминий в домашних условиях >> Руководство для начинающих

Меньше очистки

Раздражающий шлак, который необходимо удалить при сварке алюминия методом приклеивания, не является проблемой при использовании сварочного аппарата MIG. Вам придется использовать высокую скорость перемещения, как при сварке электродом, но полученный валик будет чище и менее трудоемким в очистке.

Заключительные замечания

Большинство сварщиков согласятся, что сварка алюминия электродом – это скорее рутина, чем удовольствие. С помощью дуговой сварки можно получить прочный и долговечный шов на алюминии, но для этого требуется изрядная практика. Если вы можете справиться со сложной сварочной ванной и обширным процессом очистки, дуговая сварка алюминия может быть для вас.

Aluminum Electrodes – Bilder und Stockfotos

304Bilder

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 304

aluminum electrodes Stock- Фотографии и фотографии.

Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

wig-schweißen von aluminiumteilen für einen pkw – алюминиевые электроды стоковые фотографии и изображения

WIG-Schweißen von Aluminiumteilen für einen Pkw

потертая маска schweißermaske und schweißmaschine. – алюминиевые электроды фото и фото

Shabby Schweißermaske und Schweißmaschine.

schweißen aluminium elektroden – aluminum electrodes stock-fotos und bilder

Schweißen Aluminium Elektroden

gasbrennerpistole für lichtbogenschweißen konzept, mig flame gun vector icon design, feuerbrenner-zeichen, lichtbogenschweißgeräte und metallarbeitssymbol, bau- und industriefertigungsschild, – aluminum electrodes stock-grafiken, – клипарт, -мультфильмы и -символ

Gasbrennerpistole für Lichtbogenschweißen Konzept, Mig Flame Gun…

stahlhalter. befestigung von teilen. шраубер аус металл. – алюминиевые электроды фото и фото

Stahlhalter. Бефестигунг фон Тейлен. Шраубер аус Металл.

schweißen – aluminum electrodes stock-fotos und bilder

Schweißen

wig-schweißen von aluminiumteilen für einen pkw – aluminum electrodes stock-fotos und bilder

WIG-Schweißen von Aluminiumteilen für einen Pkw

argon-lichtbogenschweißen aluminiumpropeller für außenbord-außenbordmotor – aluminum electrodes стоковые фотографии и изображения

Argon-Lichtbogenschweißen Aluminiumpropeller für Außenbord-Außenbo

wig-schweißen von aluminiumteilen für einen pkw – aluminum electrodes stock-fotos und bilder

WIG-Schweißen von Aluminiumteilen für einen Pkw

elektroauto-akkupack auf weißem hintergrund – aluminum electrodes stock-fotos und bilder

Elektroauto-Akkupack auf weißem Hintergrund

wig-schweißen von aluminiumteilen für einen pkw – алюминиевые электроды стоковые фотографии и сборка

WIG-Schweißen von Aluminiumteilen für einen Pkw

wig-schweißen von aluminiumteilen für einen pkw – алюминиевые электроды стоковые фото и фотографии

WIG-Schweißen von Aluminiumteilen für einen Pkw

schweißmachine und maske.

– алюминиевые электроды фото и фото

Schweißmaschine und Maske.

arbeiterarbeit schweißmetall – алюминиевые электроды, фото и фотографии0002 Metallurgical Industrie

Gas-Wolfram-Lichtbogenschweiß-Gtaw-Brenner, Nahaufnahme der Schweißelektrode auf Metallfunken Licht-Aluminum stock-fotos und bilder

Gas-wolfram-lichtbogenschweis-gtaw-brenner, nahlershlershau-brenner-brenner, nahlersh, nahlersh, nahl, 90-nahl, 90-nahl, 90-nahlfer-brers, nahlfer-hashlfram-wahlfram-lichtbonschwei. -Brenner, Nahaufnahme der Schweißelektrode auf Metall funkt leichten Hintergrund

der schweißer – алюминиевые электроды, фото и фотографии

Der Schweißer

Der Schweißer schweißt einen Neuen Metallrahmen fürda in Zaun um, Der Schweißer schweißt einen Neuen Metallrahmen fürda in Zaun um0003 ein junger mann schweißer – алюминиевые электроды стоковые фото и изображения

Ein junger Mann Schweißer

bauarbeiter – алюминиевые электроды стоковые фото и изображения

Bauarbeiter

schweißgeräte werkzeug vektor-symbol-design.

– алюминиевые электроды – графика, -клипарт, -мультфильмы и -символ
