типы швов, их характеристика и оценка качества соединений

При сварке арматуры необходимо учитывать положения ГОСТа 14098-2014. Железобетонные изделия испытывают высокие нагрузки, так как исполняют несущие функции, а применение требований стандарта позволяют сделать конструкцию более устойчивой и долговечной.

Содержание

  • 1 Что устанавливает ГОСТ 14098-2014, и какова сфера его применения
  • 2 Типы сварных соединений арматуры с краткой характеристикой и способы их сварки
  • 3 Оценка эксплуатационных качеств сварных соединений

Что устанавливает ГОСТ 14098-2014, и какова сфера его применения

ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» был введен в действие с июля 2015 года. Он заменил ранее действующий ГОСТ в части сварки арматуры за номером 14098-91.

Положения указанного документа распространяют свое действие:

  1. На сварные соединения стержневой арматуры.
  2. На соединения арматурной проволоки, которая имеет диаметр 3 мм и более.
  3. На соединения между арматурой и прокатом с толщиной от 4 до 30 мм.

Данные работы могут выполняться при производстве арматурных и закладных ЖБК, а также при их монтаже и возведении.

В стандарте устанавливаются типы, конструктивные особенности и размерности сварного шва. Здесь прописаны требования к выполнению работ посредством контактной и дуговой сварки.

Действие стандарта исключает сварные соединения закладных без анкеров из арматурной стали.

С полным текстом документа можно ознакомиться здесь.

Типы сварных соединений арматуры с краткой характеристикой и способы их сварки

При сварке арматуры применяют 4 основных типа сварных соединений:

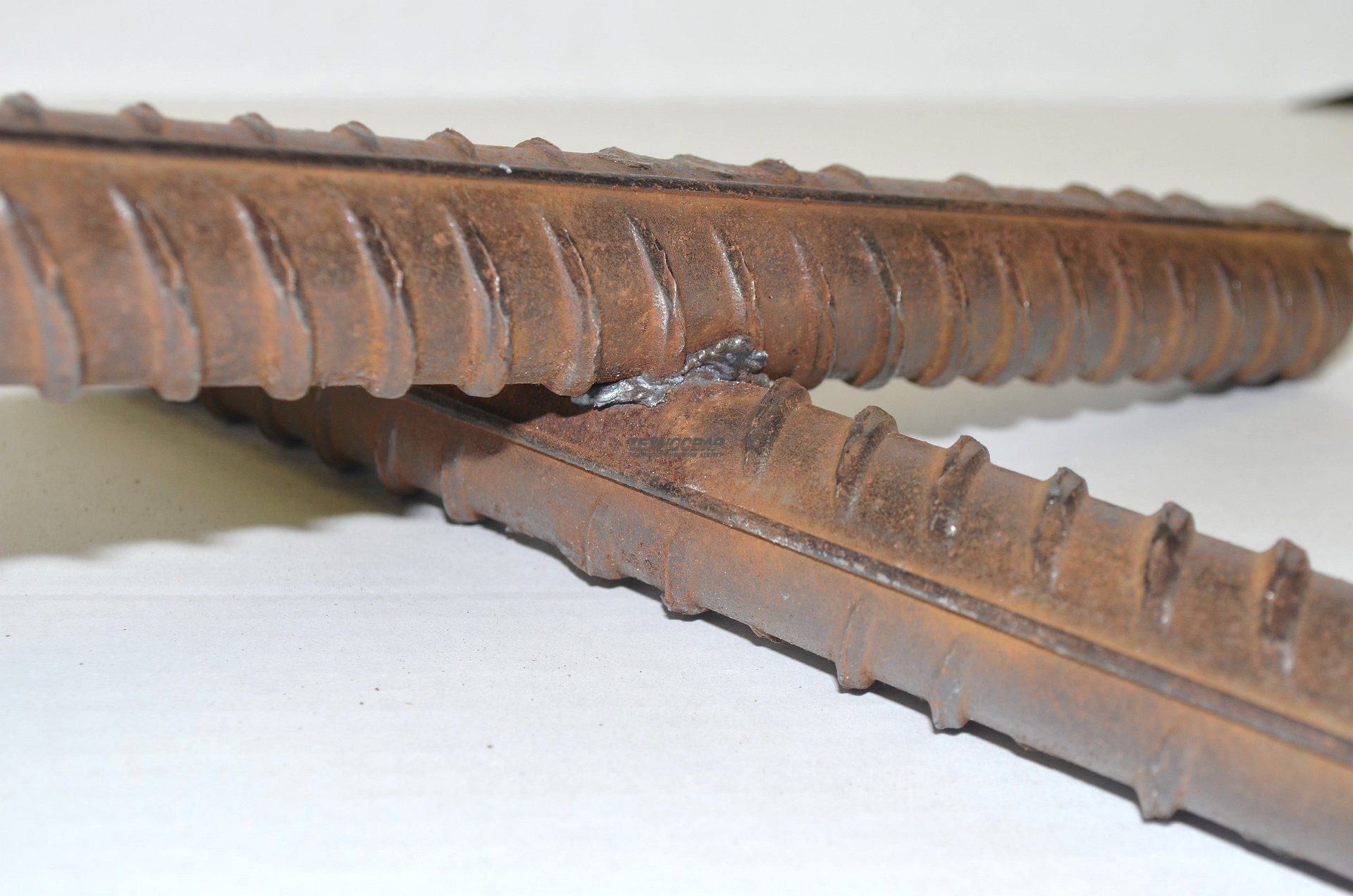

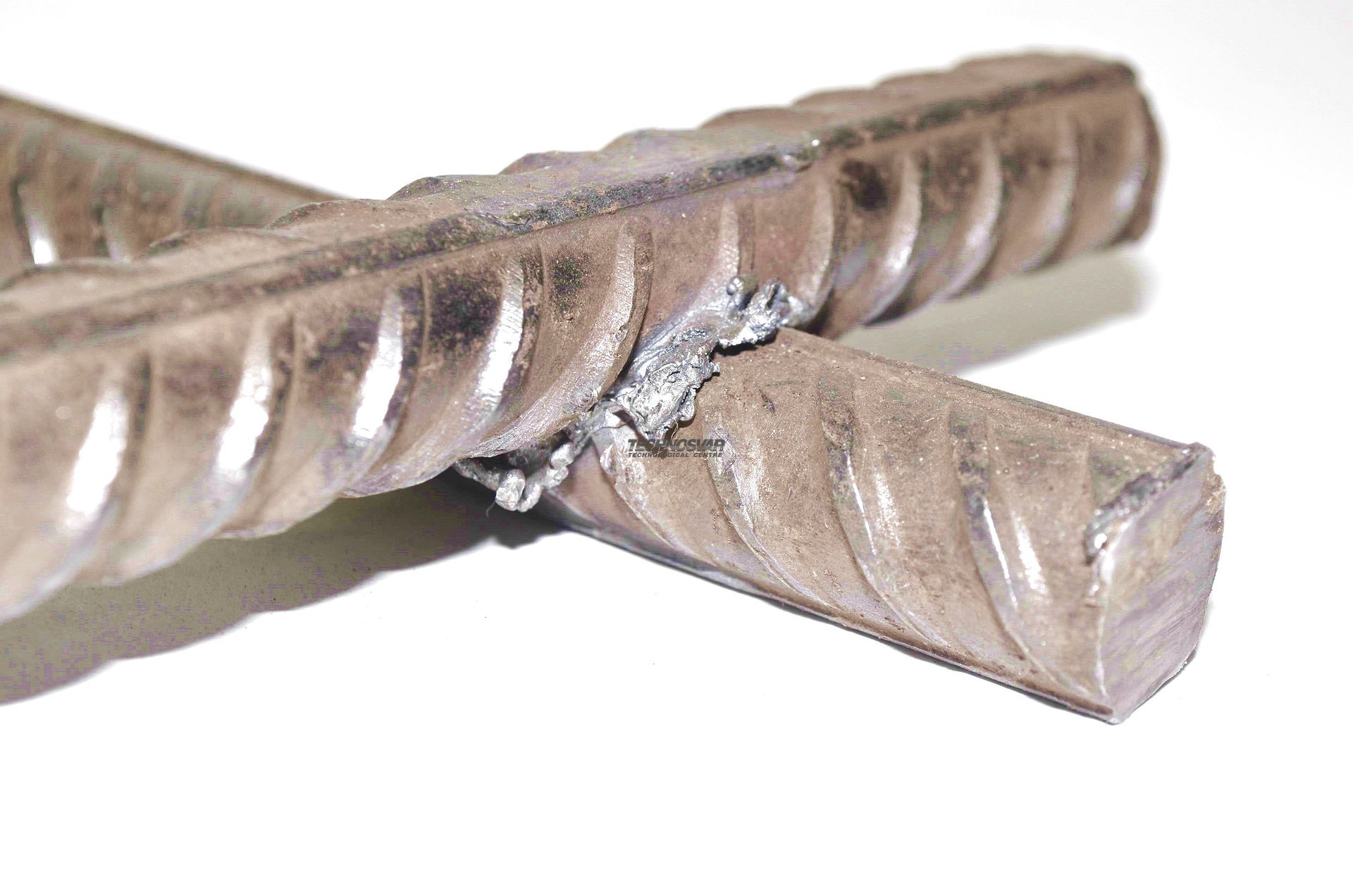

  1. Крестообразное.
  2. Стыковое.
  3. Нахлесточное.
  4. Тавровое.

С учетом типа соединения может практиковаться один из способов сварки.

Типы соединения Способ сварки Обозначение
Крестообразное Контактная точечная Кт
Дуговая (ручная) Рп
Механизированная прихватками Мп
Стыковое Контактная стыковая Ко
Ванная под флюсом механизированная Мф
Ванная с одним электродом в инвентарной форме Рв
Механизированная дуговая с порошковой проволокой и на стальной скобе-накладке Мп
Ванно-шовная на стальной скобе Рс
Дуговая (ручная) с многослойными швами на стальной скобе Рм
Дуговая (ручная/механизированная) со швами со стержневыми накладками Рн
Нахлесточное Дуговая ручная или механизированная Рш
Контактная по 1 рельефу на пластине Кр
Контактная по 2 рельефам на пластине Кр
Тавровое Дуговая (механизированная) под флюсом без присадки Мф
Дуговая (ручная) под флюсом без присадки Рф
Дуговая (механизированная) со швами в среде СО2 Мз
Дуговая (ручная) с валиковыми швами Рз

В зависимости от типа сварного соединения и способа сварки в процессе работы может использоваться различное положение стержней при сварочных работах: горизонтальное, вертикальное или любое.

При выборе подходящего типа конструкции и способы соединении арматуры стоит остановиться на том, которое сможет обеспечить наиболее высокие эксплуатационные свойства, максимальное сокращение трудозатрат.

Наиболее предпочтительными являются автоматизированные способы. При производстве арматурных сеток в заводских условиях отдается предпочтение контактной точечной и стыковой сварке, а когда делаются закладные – механизированной сварке под флюсом либо контактной рельефной сварке.

Также при монтаже арматуры следует использовать те способы сварки, которые позволяют выполнить процедуру неразрушающего контроля качества шва.

Широкой популярностью пользуется ванная состыковка арматуры, так как она применяется при достаточно большом сечении арматурных прутьев, которое достигает 10 см.

При помощи ванной состыковки, например, крепятся фланцы к металлическим трубам, соединяются арматурные столбы и каркасы и пр. Изделия, которые производятся указанным способом, отличаются высокой прочностью и надежностью.

Конструкции швов состыкованных, крестообразных, тавровых и нахлесточных соединений арматуры, их размеры до и после сварочных работ должны соответствовать требованиям ГОСТ 14098-2014. Здесь прописано, для какого класса арматуры и для какого ее диаметра подходит тот или иной способ.

Арматура по своему химическому составу должна соответствовать  ГОСТ 5781-82, ГОСТ 10884-94 и другим нормативным документам.

Оценка эксплуатационных качеств сварных соединений

Комплексная оценка эксплуатационных качеств сварных швов производится с позиции их прочности, ударной вязкости, пластичности и пр. Она производится с учетом внешних факторов:

  1. Типа соединения, которое использовалось.
  2. Способа сварки.
  3. Марки стали и диаметра используемой арматуры.
  4. Температуры эксплуатации и производства.

Для оценки качества сварки арматуры при статической нагрузке в ГОСТе приведена таблица А1.

Если эксплуатационные качества оцениваются при многократно повторяющихся нагрузках, то рекомендовано снижать балл на 1. Также в процессе оценки рекомендовано ориентироваться на ГОСТы и нормативы на проектирование железобетонных конструкций зданий и сооружений.

Баллы для арматурных соединений назначаются с учетом соблюдения производственной технологии арматуры и закладных. Так, балл 5 гарантирует равную прочность для сварного соединения исходному металлу и его пластичное разрушение. Результаты контроля сварных соединений фиксируются в рабочих журналах, а также отражаются в журнале сварочных работ.

Таким образом, положения ГОСТ 14098-2014 устанавливают требования к работам по сварке арматуры. Они предполагают применение нескольких способов состыковки армирующих прутов. Среди них крестообразное, стыковое, нахлесточное и тавровое.
