Контактная сварка: особенности и виды

Содержание:

1. Общая информация
2. Преимущества и недостатки
3. Принцип работы оборудования
4. Виды контактной сварки
5. Процесс сварки
6. Обозначение на чертежах
7. Интересное видео

Контактная сварка является востребованной технологией, которую активно используют в производственных и бытовых условиях. Во время нее производится соединение металлических изделий с использованием сильного нагревания и давления. В результате образуется прочное сварное соединение с ровной поверхностью.

Этот вид сваривания применяется для соединения однотипных изделий, тонких деталей. Несмотря на то, что данный метод уже длительное время применяется в разных областях производства, необходимо изучить его важные особенности и характеристики.

Общая информация

Что такое контактная сварка? А именно что лежит в основе данной технологии? Во время ее проведения производится соединение друг с другом металлических деталей. Этот процесс осуществляется за счет нагревания областей контакта деталей электрическим током с высокой величиной. Дополнительно для усиления сваривания применяется давление, которое осуществляет сжатие деталей с последующим расплавлением и охлаждением области сваривания.

Обычно контактную технологию применяют для однотипных изделий. Ее принцип основывается на преобразовании электрического напряжения в тепловую энергию в области соединения, именно она вместе с давлением образует прочное соединение. Применение электрического тока намного упрощает нагревание. Во время сварки должно создаваться необходимое давление, оно сможет обеспечить хороший контакт между поверхностями.

Обратите внимание! Давление, которое оказывается в процессе контактного сваривания, создают определенные механические части сварочного оборудования. Если технология будет осуществляться в соответствии со всеми правилами, то в итоге можно получить прочный, качественный и ровный шов.

Преимущества и недостатки

Сварка нержавейки и других металлов контактной сваркой является востребованной технологией. Она применяется в разных областях промышленности, и ее распространенность объясняется целым рядом преимуществ:

1. Использование этого метода сваривания обеспечивает высокую скорость. По сравнению с другими сварками контактная технология создает прочный шов достаточно быстро.
2. Одна сварочная точка может создаваться за 0,1 секунды. Если выполнить нехитрые расчеты, то можно будет узнать, что профессиональный сварщик за 1 минуту способен будет сделать до 600 соединений.
3. Для выполнения контактного сварочного процесса не нужно использовать электроды, присадочную проволоку, флюсы и другие расходные материалы. Это позволяет существенно сэкономить финансы.
4. Деформирование металла не большое. Оно наблюдается только в местах точек.
5. Процесс сваривания контактным способом достаточно простой, с ним смогут справиться даже новички и специалисты со средней квалификацией.
6. Контактные электроды изнашиваются длительное время, они имеют длительный срок службы.
7. При проведении сварочных работ риск возгорания совсем минимальный, по этой причине этот метод считается самым безопасным.
8. Контактная технология не оказывает вредного воздействия на здоровье человека и окружающую среду. Поэтому ее называют экологически чистой.

Но все же имеются некоторые недостатки, которые обязательно нужно учитывать при проведении контактного сваривания:

• для проведения сварочных работ требуется дорогостоящее оборудование, которое может себе позволить не каждый;
• стоит учитывать, действие тока при контактной сварке должно быть высоким – от 1000 Ампер. Это означает, что питание от электрических станций или других источников электроэнергии должно быть мощным;
• швы, выполненные при помощи контактного метода, обладают не такой герметичностью, как, к примеру, соединения сделанные технологиями с использованием электродов;
• сварщик при проведении контактной сварки обязательно должен тщательно следить за напряжением в области сваривания, оно не должно быть чрезмерным.

Принцип работы оборудования

Для проведения контактного сваривания могут применяться разные аппараты. В зависимости от условий оборудование может быть подвесным, стационарным или переносным. Часто приборы имеют узкую специализацию, но в продаже встречаются универсальные устройства.

Контактная сварка нержавеющей стали и других видов металла требует от сварщика определенной подготовки, специальных навыков, поэтому ее часто используют на производствах. Особой популярностью пользуется электросварка, а вот ручные методы применяются намного реже, данные аппараты обычно встречаются в автомастерских и на строительных площадках.

Стоит отметить! Каждый сварщик обязательно должен знать какое действие электрического тока используется при контактной сварке. Как было указано выше, оно не должно быть меньше 1000 Ампер, желательно больше. Этот показатель обеспечивает высокую скорость и производительность сварочного процесса.

Устройство контактной сварки состоит из следующих важных компонентов:

1. Механические элементы. Они помимо электродов включают компоненты для сжатия свариваемых частей, роликов. На стационарных приборах для создания требуемого давления, проката металлических заготовок применяется гидравлика.
2. В основе электрической части лежит трансформатор сварочного типа. Также в ее состав входят прерыватели цепи и другие необходимые компоненты, которые подают ток к сварной зоне, создают требуемое напряжение в режиме переменного или постоянного тока.
3. В сложном оборудовании предусмотрено много электроники, которая позволяет применять разные режимы контактной технологии. Также при помощи него можно регулировать ток контактной сварки и другие важные операции.

Виды контактной сварки

Виды контактной сварки имеют характерные отличительные особенности, которые обязательно нужно учитывать при проведении любого из методов. Они могут влиять на качество и вид сварного шва.

Точечная

Рассматривая способы контактной сварки, особое внимание стоит уделить точечному методу. Во время его проведения сваривание может производиться в одной или нескольких точках металлической поверхности.

Прочность и качество соединения зависит от нескольких факторов:

• форма и размер используемого электрода;
• показатель силы тока;
• сила давления;
• длительность рабочего процесса;
• степень очищения поверхности металлической детали.

Современное сварное оборудование обладает высокой мощностью и скоростью. Они способны за минуту производить в минуту до 600 сварных соединений. Именно по этой причине данная технология применяется для сваривания частей электроники, кузовных компонентов автомобилей, самолетов, сельскохозяйственной техники. Помимо этого этот метод нашел применение во множестве других областей промышленности.

Рельефная

Контактная рельефная сварка по принципу работы похожа на точечную технологию. Но все имеется характерное отличие – сварное соединение и электрод обладают схожей, рельефной формой. Рельефность придает естественная форма детали, также она может достигаться за счет применения специальных штамповок.

Данная технология используется практически во всех областях промышленности. Также она может применяться в качестве дополнения, для сваривания рельефных деталей. При помощи этого метода часто производиться прикрепление кронштейнов и опорных деталей к заготовкам с плоской формой.

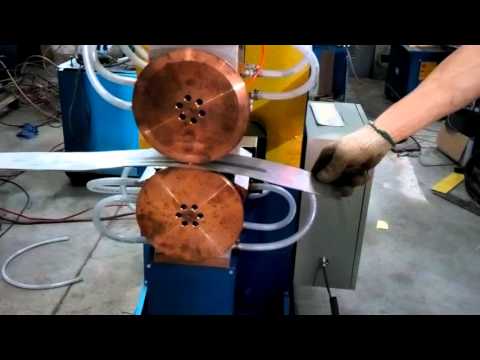

Шовная

Шовная контактная сварка нержавейки или многоточечная технология создает несколько соединений, которые располагаются близко или с перекрытием, формирую единое монолитное соединение. Если между точками находится перекрытие, то шов получается прочным и герметичным. Если же точки находятся близко друг другу, то соединение выходит не герметичным.

В промышленности этот метод применяется редко. Обычно используется перекрывающийся, герметичный шов. При помощи него создают баки, бочки, баллоны и другие подобные емкости.

Стыковая

Во время данной технологии при соединении детали плотно прижимаются друг к другу. После выполняется оплавление всей плоскости контакта. Этот метод имеет подвиды, которые подбираются в зависимости от типа, толщины металла, а также от требуемого качества соединения.

Важно! Самым простым способом считается сварка оплавлением, она предназначена для изделий из легкоплавкого металла с небольшой площадью пятна контакта. Технология с оплавление и плавлением с подогревом подходит для более прочных металлических элементов с огромным сечением.

Процесс сварки

Контактное сваривание имеет важные особенности и нюансы, которые обязательно должны соблюдаться при проведении процесса. Но как показывает практика, чтобы выполнить этот метод не обязательно иметь большой метод, с технологией смогут справиться даже новички.

Но все же в этом деле потребуется знание алгоритма сварочной технологии:

1. На начальном этапе сварные поверхности требуется очистить, тщательно обработать. Это необходимо для получения прочного и качественного соединения.
2. При сваривании показатель электрического напряжения на поверхности деталей должен быть одинаковым. Для этого поверхности максимально выравнивают. Они обрабатываются механически, при помощи травления, зачистки, рихтования или обезжиривающих средств.
3. После детали следует плотно прижать. Это можно выполнить с помощью механизмов или вручную, но в данном случае качество соединения выйдет не таким хорошим из-за недостаточного давления.
4. Затем при помощи оборудования подается ток на поверхность деталей. Сварщик обязательно должен знать какое действие тока используется при контактной сварке, если он хочет получить прочный и качественный шов.
5. Выделяемая тепловая энергия от электрического тока производит расплавление требуемой области металла. Она образует жидкое ядро, в котором возникают связи между поверхностями.
6. Давление, которое подается на металл, предотвращение вытекание жидкого металла за пределы рабочей области.
7. После прекращения подачи тока жидкое ядро быстро остывает.
   Оно образует качественное сварное соединение. Шов выходит прочным, ровным и износостойким.

Обозначение на чертежах

Иногда для проведения технологии может потребоваться чертеж или схема контактной сварки. На ней должны быть правильные обозначения параметров и важных критериев этого метода. Ниже имеется фото со схемой данной технологии.

Сварщик должен взять на заметку несколько важных обозначений:

• на схеме видимый шов отмечается сплошной линией;
• невидимое соединение – штриховой линией;
• видимая сварная точка обозначается знаком плюс – «+». Оно выполняется основными сплошными линиями;
• невидимая точка никак не отмечается.

Сварка, при которой используется контакт в виде электрического тока и давления – востребованная технология, при помощи которой можно создавать прочные и качественные соединения. Она применяется во многих областях промышленности, включая машиностроение, сельское хозяйство.

Этот способ подходит для изделий из разных металлов, сталей, нержавейки, с ним легко работать, и он безопасен для человека и окружающей среды. Но все же перед тем как приступать, стоит заранее узнать, какое действие тока при контактной сварке должно применяться, именно от этого зависит качество работ.

Интересное видео

Контактная сварка нержавейки в Санкт-Петербурге – цена на услуги контактной сварки нержавейки в компании «Артекс»

Услуга контактной сварки нержавейки необходима для изготовления деталей и конструкций, применяемых в подавляющем большинстве отраслей промышленности. Результат обработки напрямую зависит от выбранного метода, технического оснащения предприятия и квалификации сотрудника. «Артекс» предлагает вам различные варианты контактной сварки нержавейки и других металлов по доступным ценам.

Почему клиенты выбирают нас?

В нашем штате — опытные специалисты и мастера, способные выполнять весь перечень задач по металлообработке. Они обеспечивают высокую точность контактной сварки нержавейки и обеспечивают контроль качества на каждом этапе.

Высокое качество и производительность работы обеспечивают высокие технологии. Мы используем современные станки, с помощью которых можем выполнять заказы любой сложности.

Собственные склады комплектующих позволяют нам не зависеть от сторонних компаний и обеспечивать производство всеми необходимыми материалами.

Особенности процесса контактной сварки нержавейки

Она существенно отличается от методов, применяемых для обработки других сплавов. Это связано с физическими качествами нержавеющей стали:

• низким температурным режимом плавления;
• высоким тепловым расширением;
• низкой теплопроводностью.

При этом стоит учесть, что особенности контактной точечной сварки нержавейки зависят от содержания хрома, никеля и углерода в сплаве. Некоторые стали легко подвергаются данному виду обработки, с другими она крайне затруднительна. При этом в каждом случае проблема решается подбором способа и условий сварки.

Например, нержавейка, в которой содержание углерода не превышает 0,2%, не требует нагрева перед обработкой, а при доле >0,2% он необходим.

Сварка аргоном и полуавтомат

Сходство этих методов заключается в том, что обработка проходит в атмосфере, содержащей аргон. Этот элемент защищает металл от высокотемпературного воздействия.

Аргонодуговой метод обычно сокращается как TIG. Он обеспечивает достаточно низкую скорость обработки и обычно применяется для сварки тонких листов металла. Работа может проходить в полностью аргоновой или аргоно-гелиевой атмосфере.

Полуавтоматическая MIG и MAG сварка — один из наиболее производительных методов контактной сварки нержавейки. Он также производится в атмосфере с содержанием аргона. При этом его процент должен составлять 98%, а остальные 2% могут приходиться на углекислый газ или кислород.

В сравнении с другими методами, MIG и MAG сварка отличаются высокой скоростью и точностью, а также универсальностью. Они могут использоваться как для тонкого, так и для более габаритного металла.

MIG и MAG сварка предполагает использование различных техник:

• короткой дуги;
• струйного переноса;
• импульсной.

Первый метод является оптимальным для тонколистного металла, второй — для более крупных заготовок. Третий метод является универсальным и поддается контролю. Именно импульсная сварка обычно применяется с нержавеющей сталью, так как позволяет ограничить зону термического воздействия.

Ручная дуговая сварка ММА

Она проводится с помощью электродов двух типов.

Первые — с основным покрытием, могут применяться постоянном токе с положительным зарядом.

Вторые — с рутил-покрытием, работают при переменном и постоянном токе с отрицательным зарядом.

Второй вариант считается предпочтительным, так как обеспечивает более высокую скорость и позволяет минимизировать разбрызгивание при роликовой работе со швом.

Если вам требуются контактной сварки нержавейки, закажите их по телефону в СПб +7 (812) 336-86-44 или оставьте заявку на сайте.

Сварка нержавеющей стали | Minifaber

Сварка нержавеющей стали является относительно простым процессом и может осуществляться различными методами: MIG/MAG, TIG или сварка покрытым электродом. Давайте посмотрим, чем они отличаются и каковы их приложения.

Нержавеющая сталь является одним из наиболее широко используемых материалов во многих отраслях, от продуктов питания до фармацевтики, от механики до торговли. Спрос на готовые и полуфабрикаты 9Детали из нержавеющей стали 0005 обусловлены свойствами материала, в первую очередь его устойчивостью к коррозии .

Таким образом, сварка нержавеющей стали является одной из основных процедур в мире металлообработки: давайте посмотрим, как это делается и какие методы являются наиболее эффективными .



Сварка нержавеющей стали: TIG, MIG/MAG и электрод с покрытием

Нержавеющая сталь может быть сварена либо с другим тот же материал или с кусочком углеродистой стали л. Первым шагом при сварке нержавеющей стали является удаление оксидного слоя, который естественным образом образуется при контакте с воздухом; после тщательной очистки щеткой затем выполняется фактическая сварка.

На выбор 3 различных метода:

• Сварка ВИГ
• Сварка МИГ/МАГ
• Сварка покрытым электродом



>> TIG сварка нержавеющей стали

Сварка нержавеющей стали методом TIG (вольфрам в среде инертного газа) лучше всего подходит для создания соединений безупречного качества . Мало того, он идеально подходит для сварки очень тонких деталей из стали благодаря точности процесса.

Сварка ВИГ осуществляется с помощью электрической дуги, погруженной в защитную атмосферу инертного газа, вольфрама.



>> Сварка MIG нержавеющей стали

Когда, с другой стороны, очень требуется высокая производительность , наиболее подходящей сваркой нержавеющей стали является сварка MIG (металлический инертный газ), которая представляет собой другой тип сварки проволокой с покрытием из инертного газа.

В дополнение к условиям высокой производительности, сварка нержавеющей стали методом MIG также идеальна, когда требуется большая гибкость использования .



>> Сварка электродом с покрытием

Наконец, когда мы говорим о сварке нержавеющей стали электродом с покрытием, мы имеем в виду процесс, при котором сварочная ванна защищена шлак . Преимущества, безусловно, низкая стоимость оборудования и универсальность использования.



Сварка нержавеющей стали с помощью Minifaber

В Minifaber мы также свариваем нержавеющую сталь вышеуказанными методами. Наши услуги являются одними из самых гибких, насколько мы можем:

• для выполнения сварных швов на полуфабрикатах деталей из нержавеющей стали или сварных швов для сборки готовых и сложных изделий
• обеспечить производство малых партий или крупных партий штук, даже за счет разнесения обработки на несколько периодов года.

Во всех процессах сварки нержавеющей стали нашей основной целью является производство стабильных, прочных и высококачественных соединений , подходящих для самых разных рынков: от фармацевтики до пищевой промышленности, включая все применения в механическом и гидравлическом секторах. .



Вам нужны профессиональные услуги по сварке нержавеющей стали в больших или малых количествах? Свяжитесь с нами для получения дополнительной информации

TIP TIG Услуги по сварке нержавеющей стали

При сварке нержавеющей стали многие этапы процесса имеют решающее значение для поддержания целостности нержавеющей стали и коррозионной стойкости. Выбор правильного присадочного металла и подготовка шва очень важны для сварки, но эти два элемента легко контролировать.

Другим важным моментом, который следует учитывать при сварке стали, является сам процесс сварки. Слишком сильный нагрев или быстрое нагревание и охлаждение могут нарушить целостность металла и коррозионно-стойкие свойства нержавеющей стали. Процесс сварки стали очень специфичен и должен выполняться опытным сварщиком, если только у вас нет аппарата TIP TIG.

Посмотреть пример сварки нержавеющей стали

Обычный процесс сварки TIG нержавеющей стали обеспечивает самую низкую скорость ручного наплавления и самую низкую скорость сварки, что делает сварку стали намного прочнее обычной стали. Ускорение процесса сварки TIG при сохранении тех же требований к качеству сварки было невозможно до TIP TIG.

Ключом к получению сварных швов с перемешиванием с наивысшей энергией, обеспечивающих максимально возможное качество сварки при скорости, намного превышающей традиционную TIG, является революционная технология высокоскоростных колебаний сварочной проволоки TIP TIG. Теперь, когда процесс ускорился, сварка TIP TIG постоянно обеспечивает минимально возможную теплоту сварки, сохраняя при этом наилучшие механические свойства и коррозионную стойкость.

СМОТРЕТЬ НАКОНЕЧНИК TIG HOT WIRE СОСУД ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

WATCH TIP TIG TIG HOT WIRE НЕРЖАВЕЮЩАЯ ФИЛЬТ 2 мм



TIP TIG 14 калибр Сварка нержавеющей стали. СОВЕТ Скорость перемещения сварочного шва TIG калибра 14 составляет прибл. 48 дюймов/мин. Сварной шов калибра 14 в видео обычно выполняется на деталях из стали и сплава калибром от 0,070 до 1/8 (1,8–3 мм). Длина углового шва на видео составляет ок. 12 дюймов (30 см) в длину. Обычная скорость перемещения сварного шва TiG на таких деталях будет в диапазоне от 5 до 10 дюймов/мин.

Скорость сварки TIP TIG на этой детали из нержавеющей стали составляла 48 дюймов/мин. С TiP TiG сварщику не нужно подавать свариваемую проволоку или пользоваться ножным управлением, что значительно снижает навыки сварки TIG. Как видно из видеороликов, сварщик TIP TIG может полностью сосредоточиться на сварке и одной или двумя руками направлять горелку, в которой постоянно подается сварочная проволока, в оптимальное положение дуги непосредственно под вольфрамовым наконечником. При всех ручных сварках TiP TiG следует обращать внимание на непрерывность и однородность сварного шва (как при автоматической сварке), которые обеспечиваются постоянной подачей сварочной проволоки меньшего размера.
