Лазерная сварка нержавейки и металлов: преимущества, технология

Нержавейка сложно поддается сварке, так как у нее очень высокий уровень текучести. При использовании стандартных методов, данный металл очень плохо формирует швы, так как они быстро растекаются. Помимо этого, сварочная ванна оказывается сильно подверженной негативным влияниям внешней среды. Лазерная сварка нержавейки является отличным способом, который решает множество проблем, связанных с использованием высоколегированных сталей. Здесь используется иной принцип расплавления металла, хотя все основы полностью соответствуют требованиям, чтобы это называлось сваркой.

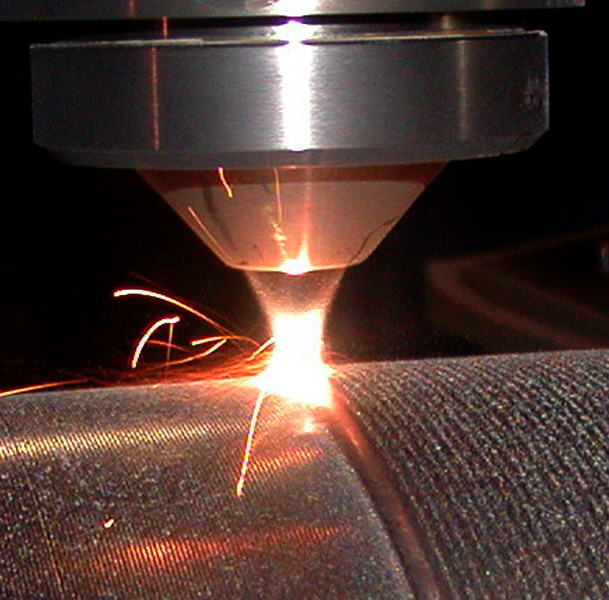

Процесс лазерной сварки нержавейки

Процесс лазерной сварки нержавейки

Лазерная сварка нержавейки проходит по большей части в специализированных мастерских или на предприятиях, где это действительно востребовано и мощности производства могут позволить себе это. Ведь установки для сваривания обладают достаточно высокой стоимостью. Уникальность технологии состоит в том, что здесь применяются настоящие лазеры, у которых луч обладает высокой температурой. Здесь не возникают те условия, которые портят состояние наплавленного валика шва, так как сварочная ванна здесь занимает относительно небольшую площадь и здесь не происходит перемешивание. Успех процедуры, в основном, зависит от того, насколько правильно были выстроены настройки.

Область применения Процесс лазерной сварки нержавейки

Лазерная сварка металлов, в частности нержавеющих сталей, применяется на крупных производствах. Из-за своей сложности, технология оказывается  не самой востребованной в широком применении. Но когда нужно работать с тонкими листами и прочими сложными вещами, то здесь лазерная установка будет весьма кстати. Лазерная сварка нержавейки применяется практически для всех марок данного металла и его сплавов. Уникальная методика обеспечивает хорошее качество даже при соединении его с другими разновидностями. Производство нержавеющих корпусов, мелких деталей и прочих вещей нередко использует лазерные установки для сварки.

Преимущества Процесс лазерной сварки нержавейки

Лазерная сварка нержавеющей стали стала популярной в своей сфере благодаря некоторым преимуществам, которые выделяют ее на фоне остальных способов соединения:

  • Здесь обеспечивается высокая точность соединения, причем можно выполнять сложные геометрические рисунки;
  • Работа со сложно свариваемыми металлами становится не такой проблемной, а качество соединения становится более высоким;
  • Здесь не столь высокие требования к механической подготовке и предварительной обработке металлов;
  • Лазерная сварка металлов является очень производительным процессом;
  • Лазер не загрязняет окружающую среду, не создает опасность взрыва, не выпускает удушливые газы и так далее;
  • Тепловому воздействию подвергается только тот металл, который находится под лучом лазера, тогда как близлежащая область остается неподверженной теплу.

Недостатки Процесс лазерной сварки нержавейки

Но одними преимуществами технология не ограничивается, так как тут представлен ряд недостатков, усложняющий широкое распространение во многих сферах:

  • Высокая себестоимость процесса и большая цена используемого оборудования;
  • Низкий коэффициент полезного действия, что создает высокие затраты энергии, так как эффективно используется только около 2% от всей энергии луча лазера;
  • Применяется преимущественно для листового металла;
  • Большая толщина не всегда эффективно проваривается.

Технология сварки Процесс лазерной сварки нержавейки

Лазерная сварка металлов всегда начинается с подготовительного этапа. Для данной технологии он является одним из наиболее важных. Сначала идет подготовка поверхности заготовок. Их нужно очистить от грязи, пыли, масла и прочих посторонних вещей, которые будут мешать нормальному свариванию. Подготовка флюсами и прочими дополнительными средствами здесь не требуется.

Далее идет выставление стыков, чтобы соединение получилось максимально крепким. Здесь не рекомендуется делать соединение внахлест, так как не будет нормального сваривания, результаты которого смогли бы выдержать высокие нагрузки. Стыковое соединение с обработанными кромками будет лучшим решением. Если идет лазерная сварка нержавейки 0,3 мм, то обработка кромок при такой толщине не требуется.

Лазерная сварка стыковым соединением

Лазерная сварка стыковым соединением

Следующим шагом является закрепление заготовок. Они должны быть точно выставлены, чтобы края не съезжали. Вручную поправлять что-то во время процесса не будет возможности. Создаются специальные каркасы. Если толщина металла позволяет, то стоит сделать прихватки для более надежной фиксации. Они создаются, как правило, в верхней и нижней части.

«Важно!

Слишком большой слой прихватки не рекомендуется делать, так как это может привести к деформации листов.»

После того, как все уже установлено, следует выставить соответствующий режим сваривания. Далее включается установки и происходит сваривание. Луч направляется на соответствующее место, после чего проходит весь участок соединения. Чаще всего лазер проходит участок снизу вверх. После завершения процедуры не требуется никакой дополнительной обработки. Сварка в последнее время осуществляется на автоматических установках.



Стандарты Процесс лазерной сварки нержавейки

Лазерная сварка металлов проводится согласно ГОСТ 19521-74. Здесь собрана полная классификация всех методов соединения, а также особенности их проведения. Выполнение стандартов обеспечивает точность выполнения шва и его высокое качество.

Техника безопасности Процесс лазерной сварки нержавейки

Сварка нержавеющей стали лазером является не самым опасным методом. Большинство неприятностей здесь связано с неаккуратностью. Главное, чтобы во время процесс на пути лазера не попадалось ничего лишнего, так как это приведет к разрушению данного предмета.

Заключение

Сварка таких металлов, как нержавеющая сталь, благодаря использованию лазера становится намного более качественной и надежной. Сложность обработки такого рода становится окупаемой для некоторых сфер применения.

Лазерная сварка нержавейки своими руками:способы,технология,режимы

Лазерная сварки нержавейки является рабочим процессом, во время которого происходит нагревание определенных участков металла, а также его расплавление, за счет узконаправленного лазерного луча. Одной из отличительных особенностей данного способа является то, что шов получается небольшим по ширине, но достаточно глубоким. В отличие от обыкновенной сварки нержавейки температурное воздействие является узкоограниченным по своей площади. Скорость обработки здесь намного выше, но при всем этом образуется мощное излучение.

Процесс лазерной сварки нержавейки

Процесс лазерной сварки нержавейки

Технологически данный процесс должен осуществляться согласно ГОСТ 19521-74. Он относит лазерную сварку к термическому процессу, который подразумевает использование плавления и тепловой энергии для получения итогового результата. Особенности проведения процедур зависят от того, какие характеристики имеет луч, так как тут играет роль его когерентность, монохроматичность и направленность. Это позволяет осуществлять точечную концентрацию и совершать обработки небольших участков. Данный метод применяется, в основном, для автомобильного производства, а также прочих высокоточных сфер, в которых работают с тонкими поверхностями.

Преимущества лазерной сварки нержавейки Процесс лазерной сварки нержавейки

  • Себестоимость лазерной сварки сопоставима с обыкновенными способами, при использовании дуговой сварки и электродов;
  • Она имеет очень высокую точность, которая исчисляется десятыми долями миллиметра;
  • Ею можно использовать в автоматическом режиме и с дистанционным управлением;
  • В отличие от сварки электронными лучами, для эффективной работы не нужно создавать специальную вакуумную среду;
  • Данная сварка имеет высокую скорость выполнения процедур, что очень полезно в производстве;
  • Можно делать швы практически любой геометрии;
  • Отлично подходит для работы не только с нержавейкой, а также алюминием и другими проблемными металлами.
  • Качество скрепления позволяет создавать герметичные соединения.

Недостатки лазерной сварки нержавейки Процесс лазерной сварки нержавейки

  • Для проведения процедур здесь необходимо наличие специального оборудования;
  • Высока стоимость техники для совершения сварочных процедур;
  • Низкий коэффициент полезного действия, около 1-2%;
  • Невозможно осуществлять широкие соединения, которые просто делаются в обыкновенных режимах;
  • Необходимо тонко настраивать оборудование для каждой процедуры.

Разновидности аппаратов Процесс лазерной сварки нержавейки

Существуют две основные разновидности газовый и твердотельный. В твердотельном, в отличие от газового, имеется совершенно другая длина волны, так как они короче, благодаря этому, мощность аппарата становится меньше. Чаще всего здесь применяется импульсный режим при работе техники. Реже он становится непрерывным, что уже зависит от особенностей работы. В данном случае лазерная сварка нержавеющей стали осуществляется за счет наличие активного элемента. Лазерное излучение выходит из стеклянного стержня, которым выступает твердотельный активный элемент.

Конструкция твердотельного лазера для сварки нержавейки

Конструкция твердотельного лазера для сварки нержавейки

Аппарат на газовом принципе действия может работать как в импульсном режиме, так и в непрерывном. Мощность такой техники выше, чем у предыдущей. При использовании аппарата с поперечным типом прокачки, можно сэкономить в размерах, так как сама техника является компактной. При этом максимальная толщина свариваемых металлов составляет около 2 см. Активным элементом в данном случае являются горящие газы.

Конструкция газового лазера для сварки

Конструкция газового лазера для сварки

Импульсные и непрерывные лазеры Процесс лазерной сварки нержавейки

Сварка импульсного типа соответствует требованиям, которые заданы ГОСТ 28915-91. Она используется чаще как непрерывная, так как точечное воздействие дает максимально качественный эффект. Данная технология заключается в скоплении большого количества энергии, которая потом воздействует на предмет на относительно короткий промежуток времени. Это помогает улучшить сварку металлов, которые сильно подвергаются деформации. Воздействие лазера происходит так, что поверхность металла нагревается только на верхних слоях. Благодаря этому уменьшается вероятность появления сквозных отверстий.

Благодаря использованию непрерывного лазера можно создать сплошной шов, причем мощностью аппарата регулируется его глубина. При использовании этой технологии образуется парогазовый канал и ширина канала обработки остается достаточно узкой.

Непрерывная лазерная сварка

Непрерывная лазерная сварка

Режимы лазерной сварки нержавейки Процесс лазерной сварки нержавейки

МатериалТолщина, ммМощность, кВтСкорость прохождения, м/ч
Нержавеющая сталь22,120
32,5100
43,190
Технология сварки нержавейки

Особенности сварки нержавейки предполагают использование специальной аппаратуры. В первую очередь следует подготовить поверхность свариваемого металла для операции. Для этого ее нужно обезжирить, убрать частички мусора и прочих лишних вещей, ликвидировать любой налет и ржавчину, если  таковые имеются.

Процесс обезжиривания нержавейки

Процесс обезжиривания нержавейки

Затем нужно подобрать правильный режим, с которым будет вестись работа. Ведь тонкая ширина шва позволяет работать как с ювелирными изделиями, так и с толстыми промышленными листами, в зависимости от аппарата. Выставив технику на нужный уровень, следует поднести заготовку под луч лазера, или направить его на закрепленную деталь. Действия не должны быть медленными, так как лазер быстро расправляет металл.

«Важно!

Если луч постоянный, то он может испортить заготовку при слишком длительном воздействии.»

Для заделки трещин и прочих мелких процедур можно пользоваться только лучом для соединения частей, в иных случаях пригодится использование присадочной проволоки. После окончания, следует дать остыть без применения дополнительных средств для остужения.

Контроль качества сварного шва

Когда проводится лазерная сварка нержавейки своими руками для домашних целей, то контроль качества не всегда требуется. Но если предстоит использование в промышленных условиях, то следует провести одну или несколько из следующих процедур, которые соответствуют ГОСТ 18442-80:

  • Капиллярная дефектоскопия;
  • Ультразвуковая дефектоскопия;
  • Радиационная дефектоскопия;
  • Контроль магнитный;
  • Контроль на проницаемость;
  • Визуальный осмотр.

«Важно!

Для контроля используются только исправные приборы, прошедшие проверку, которая должна проходить не реже раза в год.»

Меры безопасности

Во время работы с лазером следует не допускать, чтобы на его пути попадались лишние предметы, так как он с легкостью перерезает или воспламеняет посторонние предметы. Следует четко выполнять инструкцию эксплуатации оборудования, чтобы не навредить здоровью. Чтобы уберечь металл от прожога, что касается преимущественно тонких листов, следует правильно придерживаться режима сварки.

Лазерная сварка нержавейки

Лазерное сваривание нержавейки является соответственно уникальным процессом соединения, благодаря ему осуществляется прогрев необходимых частей металла, и расплавление его, с применением узконаправленного лазерного луча. Главным преимуществом подобного метода сваривания считается то, что при работе можно сформировать аккуратный узкий шов с наиболее глубоким проваром.

 В использовании простого сваривания нержавейки, температура которого считается узко ограниченной по требуемой площади. Скорость процесса, при котором обрабатывается металл, происходит намного быстрее, однако при всех технологических преимуществах существует большой вред организму из-за определенного излучения.

Подобный способ технологии рекомендуется производить по ГОСТ 19521-74. Из-за которого лазерное сваривание относится к работам термического рода, где используется применение расплавления и энергии тепла, чтобы получить конечный результат. Тонкости подобных работ напрямую зависят от характеристик присутствующих у луча, поскольку здесь присутствует важная роль его когерентность, монохроматичность и направленность.

Лазерная сварка – какими достоинствами она располагает + Видео

 Благодаря таким функциям луча появляется возможность в осуществлении точечной концентрации, и выполнять обрабатывание малых участков. Такой способ используется практически в автомобильном изготовлении и еще в некоторых сферах, где необходимы высокоточные соединения в работах с тонкими металлами.

Преимущества лазерного сваривание нержавейки

• По себестоимости такой процесс не имеет особое отличие от простых методов, где применяется дуговое сваривание и электроды;

Альбом лазерных технологий - лазерная сварка: TechnoLaser

• Присутствует весьма большая точность, благодаря которой соединения высчитывается по десятым долям миллиметров;

• Имеет возможность выполняться в автоматическом режиме, и на дистанционном управлении;

Сварка нержавейки. Компания "А - лазер"

• Если сравнивать со свариванием, где используются электронные лучи, то здесь для эффективного результата, нет необходимости в использовании специальной вакуумной среды;

• Подобный вид сваривания обладает высокой скоростью проведения работ, что считается огромным плюсом в производственных сферах;

• Имеется возможность в формировании швов почти различных геометрий;

• Великолепно подходит для сваривания, как нержавеющей стали, так и алюминия с остальными проблематичными сплавами;

Сварка аргоном - Сварка нержавейки

• Благодаря качеству соединения, можно изготовлять герметичные сваривания.

Недостатки

• Для проведения подобного процесса понадобится приобрести необходимое оборудование;

• Весьма дорогостоящая техника для проведения свариваемых работ;

• Коэффициент полезного действия весьма маленький, составляет 1-2%;

• Отсутствует возможность в образовании толстых соединений, в отличие от многих разновидностей сваривания.

Лазерная сварка нержавейки своими руками:способы,технология,режимы

• Необходимость в четких настройках параметров и регулировках в соответствии с каждой процедурой.

Виды аппаратов

В лазерном сваривании нержавейки есть два главных вида, газовый аппарат и твердотельный. Твердотельный аппарат отличается от газового аппарата тем, что присутствует совсем иная длина волны, и поскольку она короткая, мощность в аппарате уменьшается. Чаще всего в подобной работе оборудования используется режим импульсов, благодаря чему его непрерывность образуется значительно реже. В таком случае лазерное сваривание нержавейки происходит благодаря присутствию активного элемента. Излучение лазером выходит за рамки стеклянного стержня, на месте него появляется твердотельный активный элемент.

Аппараты с принципом газового воздействия могут осуществлять работу, как в режиме импульсов, так и не прерывистом. Тут мощность имеется гораздо больше, чем у твердотельного аппарата. Есть возможность в использовании техники с поперечной прокачкой, и можно будет сэкономить в размерах, поскольку само оборудование считается компактным. При таких раскладах максимальная ширина металла для сваривания будет около 2 см. В подобном способе активным элементов выступают горящие газы.

Импульсные и непрерывные лазеры

Сваривание импульсного типа должно соответствовать согласно ГОСТ 28915-91. Чаще всего оно используется как не прерывистое, поскольку благодаря точечному применению, образуется наивысший эффект по качеству. Подобный метод состоит в том, что скапливается большая часть энергии, а затем взаимодействует на материал на весьма маленький промежуток времени. Из-за этого улучшается сваривание металлов, имеющих возможность поддаваться сильной деформации. Процесс лазера работает так, что поверхность материала подогревается только на верхнем слое, поэтому шансы образования сквозных отверстий становится меньше.
Если применять непрерывный лазер, то можно формировать сплошной шов, к тому же есть возможность в регулировке его углубления, из-за наличия мощности в аппарате. Если использовать подобную технику, можно образовать парогазовый канал, а ширина обрабатывания будет по-прежнему узкой.

Сварка, наплавка, термоупрочнение

Технология сваривания нержавейки

Особенности в сваривании нержавеющей стали предпочитают применение специальной аппаратуры. В начале, необходимо провести подготовительные процедуры металла к процессу сваривания. Для осуществления этого, потребуется удалить различные загрязнения, обезжирить, убрать различный мусор и другие загрязнения, а так же любые налеты из ржавчины, если такие присутствуют.
Затем необходимо выбрать требуемые режимы и параметры для соответствующей работы. Поскольку при тонкой ширине шва, разрешается работать как с тончайшими изделиями, так и с широкими промышленными заготовками, смотря какой используется аппарат. После того, как будет отрегулирована техника, можно непосредственно переходить к процессу, поднеся металл под лазерный луч, или навести его на тяжелую деталь. Движения необходимо совершать как можно быстрее, поскольку температура расплавления лазером слишком высока.

Лазерная сварка нержавейки своими руками:способы,технология,режимы

Если придется столкнуться с такими проблемами как заделки трещин и другими мелкими нюансами, то можно воспользоваться лучом для сваривания частей, в других моментах может помочь применение специальной проволоки. В завершении процесса необходимо подождать пока деталь остынет сама, не применяя при этом никаких температурных воздействий и резких охлаждений.

Контроль качества свариваемого шва

Если процесс лазерного сваривания нержавейки применяется собственноручно в домашних условиях, то контроль качества не всегда понадобится. Но если подобные процедуры производятся в промышленных сферах, то категорически рекомендуется соблюдать все правила по проведению работ согласно ГОСТ 18442-80:

  •  Капиллярная дефектоскопия;
  •  Ультразвуковая дефектоскопия;
  •  Радиационная дефектоскопия;
  •  Магнитный контроль;
  •  Контроль на проницаемость;
  •  Внешний осмотр.

Меры осторожности

В процедурах с лазером требуется не допустить его попадания на различные предметы, поскольку из-за его температурного воздействия большинство вещей прорежется или воспламенится. Необходимо правильное соблюдение инструкций по эксплуатации техники, что бы избежать вреда для организма. Что не происходило проблем с прожигание листов, в особенности из тонкого металла, необходимо соблюдать правильно выставленные параметры при помощи регулировки.

Сварка нержавеющей стали – выбираем оптимальную технологию + Видео

соединение нержавеющих сталей с черным металлом, труб, тонкой, флюс, точечная, лазерная,

Нержавеющая сталь благодаря своей стойкости к окислению имеет широкое распространение в различных промышленных отраслях: строительная, пищевая, химическая, целлюлозно-бумажная и многие другие сферы деятельности. Также коррозионностойкие стали активно применяются для производства изделий и конструкций, предназначенных для бытового использования.

Особенности сварки нержавейки

Сварка нержавеющей стали имеет несколько особенностей. Данные специфические характеристики необходимо учитывать, чтобы предотвратить появление дефектов сварного шва.

1. Нержавейка имеет склонность к потере коррозийной стойкости. Стали с высоким содержанием хрома при воздействии температур свыше 500°С освобождают частицы железа и хрома. Чтобы предотвратить появление окисления, следует быстро охлаждать шов сразу после сварочного процесса.

2. Высокий уровень линейного расширения и усадки нержавейки приводит к небольшому изменению размера в месте обработки. При нагреве металла происходит “расширение”, при охлаждении – “сужение”.

3. Теплопроводимость нержавейки практически в два раза меньше, чем у остальных свариваемых материалов. Данный параметр способствует неравномерному нагреву изделия, температура “скапливается” в месте соединения. Чтобы избавиться от лишнего тепла, необходимо устанавливать величину тока меньше на 15-20%.

Способы сварки нержавейки

Существует большое количество ручных и механических способов, чтобы сварить нержавейку.

РДС


1. Ручная дуговая покрытыми электродами применяется для осуществления бытовых и производственных сварочных работ. Основная сложность данного способа – подобрать электрод. Для этого следует определить марку обрабатываемых сталей, по ГОСТу выяснить свойства материалов и правильно выбрать оптимальный вариант сварочных материалов. Сваривание, в большинстве случаев, производится постоянным током обратной полярности.

Ручная электросварка нержавейки электродами имеет следующие преимущества:

  • соединение может проводиться в труднодоступных местах;
  • большое разнообразие электродов позволяет сваривать нержавейку различных типов;
  • простота сварочного процесса, мобильность, легкость и ценовая доступность оборудования.

Недостатки: вредные условия труда:

  • выделение газов, высокая температура, яркий свет от горения дуги;
  • необходимость специальных средств защиты для сварщика;
  • качество сварных швов зависит от уровня мастерства и навыков исполнителя;
  • невысокая производительность, по сравнению с другими способами.

Аргон

2. Сварка нержавеющих сталей аргоном обладает следующим преимуществами:

  • газ обеспечивает надежную защиту сварочной ванны, что обеспечивает качество соединения;
  • незначительный нагрев изделия позволяет работать с деталями сложной конфигурации;
  • возрастание скорости работ достигается за счет высокой температуры дуги.

Недостатки: необходимость в сложном сварочном оснащении; исполнитель должен обладать специальными знаниями и достаточным опытом.

Далее будут проанализированы отдельные виды сваривания аргоном, с помощью которых можно варить нержавейку.

Вольфрам

elektrody-volfram
2.1. Аргонодуговая сварка с использованием вольфрамовых электродов применяется при повышенных требованиях к соединению. Данный способ сваривания нержавейки рекомендуется для работы с тонкими коррозионностойкими сталями.

Кроме этого, такой метод подойдет для сваривания труб, работающих под давлением. Работы осуществляются постоянным и переменным током в среде газа аргона.

Сила тока зависит от толщины металла основного изделия и варьируется в значительных величинах – 30-150 А. Главная составляющая процесса – горелка, движения которой контролируются исполнителем. Контроль за подачей сварочной проволокой также осуществляет сварщик.

Достоинства: высокое качество соединения; равномерное по глубине проплавление металла. Недостатки: исполнитель должен обладать высокой квалификацией и достаточным опытом; низкая производительность.

Остальные важные детали сварки нержавейки с помощью электродов рассмотрены в статье “Сварка нержавейки электродом”.
[ads-pc-2][ads-mob-2]

Полуавтомат

elektrody-volfram2.2. Существует также механизированный (полуавтоматический) вид аргонодуговой сварки. Часть работы выполняет исполнитель, он управляет сварочным аппаратом. Подача присадочной проволоки выполняется автоматически. В качестве защитного газа также используется аргон.

В некоторых случаях, например при сваривании толстостенных изделий, применяется не чистый аргон, а с примесью углекислоты (2%). Для снижения стоимости работ можно использовать соотношение 70% аргона и 30% углекислоты. Сваривание производится с применением постоянного тока обратной полярности.

Полуавтоматическая аргонная сварка может выполняться с применением трех технологий:

  • короткая дуга;
  • струйный перенос;
  • импульсный режим.

Первый вариант подходит для сваривания тонкого металла, так как данная технология снижает возможность прожига металла.

Метод струйного переноса применяется к деталям, отличающимся значительной толщиной.elektrody-volfram

Импульсный режим является наиболее точным и контролируемым, обеспечивает высокое качество, подходит для исполнителей с небольшим опытом работ. Металл подается в сварочную ванну каплями, это позволяет исключить даже незначительно разбрызгивание. Данный вид идеально подойдет для работы с изделиями средней толщины и толстостенными деталями.

Автоматическая сварка

2.3. Полный автоматический режим аргонодуговой сварки подразумевает, что управление движениями электрода и контроль за подачей присадочной проволоки выполняет автомат.

Под флюсом

3. Сварка коррозионностойких сталей под флюсом. Правильно выбранный флюс для нержавейки позволяет решить целый ряд задач:

  • защита расплавленного металла от воздействия внешней среды;
  • обеспечение стабильного горения дуги;
  • снижение энергозатрат;
  • предотвращение разбрызгивания;
  • улучшение условия для качественного формирования шва.

Суть сварочного процесса заключается в следующем: дуга, которая находится между проволокой и основным металлом, горит под гранулированным слоем флюса.

Выделяют три основных вида сварки нержавейки под флюсом.

3.1. При ручном способе держатель сварочного полуавтомата вручную перемещается исполнителем вдоль сварного шва.

3.2. Полуавтоматическая является более удобным способом соединения. Подача проволоки осуществляется автоматически. Сварщик направляет проволоку и и перемещает дугу вдоль сварного шва с помощью электрододержателя. Данный вид сваривания применяется для работы с конструкциями, швы которых имеют малый радиус кривизны; а также для коротких швов или соединений, расположенных в труднодоступных местах.

3.3. Автоматическая проводится с помощью автоматической установки. Аппарат производит следующие действия:

  • выполняет подачу электродной проволоки и флюса в рабочую зону;elektrody-volfram
  • перемещает дугу вдоль шва;
  • поддерживает стабильное горение дуги.

Данный вид целесообразно использовать для сварки металла значительной толщины в ответственных конструкциях.

3.4. Следует также отметить роботизированную сварку под флюсом, использующуюся для сваривания ровных поверхностей и угловых швов.

3.5. В последнее время исполнители стали чаще использовать тандемную технологию сварки под флюсом. Два электрода расположены параллельно друг к другу и в одной плоскости. Тандемная автоматическая сварка улучшает качество соединения.
[ads-pc-3][ads-mob-3]

Контактная

4. Контактная сварка коррозионностойких сталей может выполняться по двум технологиям:

  • точечная сварка нержавейки осуществляется при меньших силах тока, что позволяет уменьшить время цикла и исключить возможность прожога, а также снизить возможность образования карбидов, которые могут привести к окислению;
  • роликовая гарантирует высокую надежность соединения; данная технология, чаще всего применяется для сваривания неответственных швов.

Оба вида подойдут для сваривания тонкой нержавейки.

Холодная

elektrody-volfram
5. Холодная сварка не подразумевает плавление металла. Воздействие на изделие оказывает приложенное давление. Холодная сварка не требует использования специального оборудования. Она представляет собой клей с присадками, которые применяется для ремонта труб и исправления мелких дефектов.

Лазерная

elektrody-volfram
6. Лазерная сварка нержавейки представляет собой уникальный процесс соединения, при котором выполняется прогрев необходимых деталей и их расплавление с помощью узконаправленного лазерного луча.

Данная технология обладает следующими достоинствами: высокая точность и скорость проведения работ; нет необходимости в вакуумной среде; можно сформировать шов различной геометрии; качество шва позволяет изготавливать герметичные соединения.

Недостатки: дорогое оборудование; низкий КПД, который составляет 1-2%; отсутствие возможности сформировать толстое соединение.

Плазменная

7. Плазменная сварка нержавейки бывает двух видов:

  • ручное соединение выполняется с помощью дуги, которая формируется между основным металлом и электродом. Сваривание проводится на переменном токе 0,1 -15 А.
  • автоматическая плазменная сварка осуществляется с помощью плазмотрона; на изделие воздействует мощный пучок плазмы переменного тока силой свыше 100 А и потока газа.

Сварка нержавейки с черным металлом

elektrody-volframСваривание изделий из разных видов металлов сопровождается следующими проблемами: различные температуры плавления, отличные друг от друга физические и химические свойства. Наиболее распространенными способами сваривания коррозионностойких сталей и черного металла являются:

1. Сварка с помощью электродов с обмазкой осуществляется постоянным током обратной полярности. Рекомендуется выбирать расходники, предназначенные для разнородных сталей. Также можно использовать высоколегированные электроды, которые позволяют получить соединение высокой прочности. Величина напряжения подбирается в зависимости от ширины и глубины шва. При выполнении работ следует обратить внимание на следующие нюансы:

  • место соединения должны быть однородным;
  • остывание должно происходить без принудительного воздействия;
  • чтобы предотвратить вытекание расплавленной присадки из области шва, следует проводить сваривание в нижнем, горизонтальном или наклонном пространственных положениях;
  • различия в свойствах металлов могут приводить к тому, что шов будет ржаветь.

2. Сварка вольфрамовыми электродами менее востребована из-за более высокой стоимости этого вида сварочных материалов.

Сварка труб из нержавейки

elektrody-volfram

Для сваривания нержавеющих труб следует применять следующие способы соединения:

1. Дуговая сварка с использованием вольфрамовых электродов в газовой среде применяется для труб, чьи стенки имеют толщину от 1,5 мм. и выше.

2. Плазменная сварка может использоваться с для соединения труб с различной толщиной стенок.

3. Полуавтоматическая сварка под флюсом предназначена для изделий с толстостенными стенками (свыше 10 мм).

4. Импульсный режим полуавтоматической сварки, выполняющийся в среде защитных газов, подойдет для нержавейки толщиной до 2 мм. Работы осуществляются короткой дугой с помощью плавящегося электрода.

5. Метод струйного переноса полуавтоматической сварки предназначен для работы с толстым металлом.

6. Однако, наиболее распространенным и востребованным способом является ручное сваривание труб из нержавейки. Работы проводятся на постоянном токе обратной полярности с помощью электродов с основным и рутиловым видом обмазки. Подробнее об этом здесь.
[ads-pc-4][ads-mob-4]

Сварка тонкой нержавейки

Сварка любого тонкого металла, в том числе и корозионностойких сталей, требует от сварщика наличия опыта и знаний. Следует выбрать одни из представленных методов для соединения тонкой нержавейки:

1. Самым простым вариантом является использование сварочного аппарата и специальных электродов для нержавейки. Важно устанавливать силу тока меньшую, чем при сваривании обыкновенной стали (примерно на 20%). Преимущество данного способа – отсутствие необходимости в дополнительных инструментах и подготовительных процедурах. Главный недостаток – невысокое качество соединения. Особенности сварочного процесса тонкой нержавейки с помощью электродов представлены здесь.

2. Сваривание тонкой нержавейки также может проводиться в среде аргона. Данный способ является более безопасным. Газ защищает формирующееся соединение от воздействия кислорода, помогает избежать дефектов и брака, обеспечивает оптимальный подогрев рабочей области для снятия напряжения. Высокая себестоимость затрудняет применение этого метода в домашних условиях.

Сварка разнородных сталей: нержавеющей и обычной

Сварка нержавейки и стали может осложняется, если не принимать во внимание важные нюансы:

  • разнородные металлы обладают неодинаковой свариваемостью;
  • нержавеющая и обычная стали имеют различные физико-механические свойства;
  • для получения качественного соединения нужно применять только нержавеющую присадку. Состав данной присадки должен иметь намного больше марганца и никеля, чем содержится в нержавейке; данный подход сохраняется и при выборе штучных покрытых электродов;
  • наличие основного металла в соединении не должно превышать 40%.

Для сваривания нержавеющей и обычной сталей следует использовать следующие методы соединения:

1. Ручная дуговая сварка покрытыми электродами. Выбор сварочных материалов осуществляется на основе химических и физических характеристик обоих материалов.

2. Полуавтоматическое сваривание также применимо для соединения данных сталей.

3. Ручная сварка вольфрамовыми электродами в среде аргона выполняется переменным током.

4. Чаще всего исполнители применяют для соединения нержавеющей и обычной сталей технологию MIG. Полуавтоматический или автоматический процесс осуществляется в защитной среде с помощью плавящегося электрода.

Заказать сварку нержавейки в Харькове можно в компании Metalcut Pro.

современные технологии, виды и способы

 Сварка нержавеющей стали

Вопросы, рассмотренные в материале:

  • Кто и когда создал нержавеющую сталь
  • Какая существует технология сварки нержавеющей стали
  • Какие есть режимы и способы сварки нержавеющей стали
  • Какие необходимы оборудование и расходные материалы для сварки нержавеющей стали
  • Как выполняется сварка изделий из нержавеющей стали с другими металлами
  • Какие ошибки чаще всего допускают во время сварки нержавеющей стали

Согласно существующей классификации металлов нержавеющая сталь является высоколегированной, особо устойчивой к разрушению и коррозии. Потребитель видит в этом огромное преимущество, а сварщик – сложность в обработке. На сегодняшний день сварка трубопроводов из нержавеющей стали и сварка тонколистовой нержавеющей стали очень востребованы. Для профессионала выполнение этих работ не должно составлять никакого труда. Разберем подробнее, что такое сварка нержавеющей стали.



История нержавеющей стали

 История нержавеющей стали

Своим появлением нержавеющая сталь обязана английскому металлургу Гарри Бреарли, который в 1913 году работал над совершенствованием оружейных стволов и отметил, что хром, добавленный в состав низкоуглеродистой стали, резко повышает ее антикоррозийные свойства.

Основными элементами любой нержавеющей стали являются железо, хром и углерод. Количество хрома в составе варьируется в пределах 11–30 %. Высокая устойчивость стали к коррозии обеспечивается хромом, добавленным в количестве не менее 12 %. Именно благодаря ему при взаимодействии с кислородом, находящимся в атмосфере, на стали образуется оксидная пленка, представляющая собой очень тонкий слой оксида хрома. Атомы этого оксида по размеру схожи с атомами хрома, что дает им возможность плотно примыкать друг к другу и образовывать устойчивый к любым воздействиям слой, имеющий толщину нескольких частиц.

При деформации поверхности нержавеющей стали – порезах или царапинах, наблюдается разрушение оксидной пленки. Но сразу происходит образование новых оксидов, восстанавливающих поверхность и защищающих ее от коррозии. Если сравнить атомы железа и его оксида, можно заметить их совершенно разный размер. Это не позволяет создать на поверхности металла ровный, крепкий слой. Он получается рыхлым и тонким. Соответственно, железо быстро ржавеет.

Помимо железа, хрома и углерода, в состав современных нержавеющих сталей входят и иные элементы. Повышается коррозионная стойкость и улучшаются другие физико-механические свойства нержавеющей стали при добавлении никеля, молибдена или ниобия. Никель значительно снижает тепло- и электропроводность стали.

 Состав современных нержавеющих сталей

Современные технологии значительно расширили область применения нержавеющей стали, затронув практически все сферы жизни человека. Из наиболее популярных хромоникелевых аустенитных сталей изготавливаются крепежные детали в виде болтов и гаек. Эти сплавы применяются в производстве монет.

Аустенитные стали не требуют особой обработки и легко поддаются сварке. Химическая промышленность сделала востребованными ферритные сплавы. Благодаря своей устойчивости к негативному воздействию высокой температуры и различных химических составов, в том числе и кислот, они идеально подходят для изготовления больших резервуаров, необходимых в химическом производстве.

Технология сварки нержавеющей стали

Сварка нержавеющей стали – процесс, требующий серьезного подхода. Даже небольшое отступление от разработанной технологии грозит отрицательным результатом. Все требования к технике и способам сварки нержавеющей стали продиктованы ее химическим составом и физическими свойствами.

 Технология сварки нержавеющей стали

Рекомендовано к прочтению

Для промышленной или бытовой сварки профильной и листовой нержавеющей стали необходимо правильно выбрать способ работы. Здесь все зависит от вида металла. Нержавеющую сталь профессионалы квалифицируют на:

  • аустенитную;
  • мартенситную;
  • ферритную.

На эффективность процесса сварки нержавеющей стали оказывают влияние многие факторы.

Особенности сварки нержавеющей стали:

1. Теплопроводность данного материала гораздо ниже, чем у низкоуглеродистой стали. Разница может варьироваться в пределах от 50 % до 100 % в зависимости от марки материала. При проведении сварки нержавеющей стали необходимо обязательно учитывать этот момент, чтобы не допустить прожога металла в месте выполнения сварочного шва. Оптимальным будет выбор режима пониженного на 17–20 % тока.

2. Нержавейку отличает повышенное электрическое сопротивление. Именно этим объясняется значительная скорость сгорания электрода, вызванная быстрым и сильным его нагревом. Оптимальным решением будет выбор хромоникелевых электродов.

3. У нержавеющей стали высокое значение коэффициента линейного расширения. Поэтому при сваривании деталей из нержавеющей стали, особенно значительной толщины, должен быть выдержан некоторый зазор, обеспечивающий нужную усадку шва. Невыполнение данного условия грозит появлением трещин.

 Особенности сварки нержавеющей стали

4. Неправильно выбранный режим термообработки аустенитной хромоникелевой нержавеющей стали может спровоцировать потерю ее антикоррозийных свойств, связанную с образованием карбида железа и хрома. Исправить ситуацию можно быстрым охлаждением сварочного шва холодной водой. Однако такой способ значительно снижает стойкость к коррозии.

5. В разных условиях температура сварки нержавеющей стали варьируется от +600 до +1200 °С.

Широкий ассортимент современного сварочного оборудования дает возможность проводить сварку нержавеющей стали как в промышленном масштабе, так и в бытовых условиях.

Подготовительный этап к сварке нержавеющей стали идентичен аналогичным процедурам с другими металлами. Но некоторые моменты все же требуют особого внимания:

  • Металлическая щетка поможет быстро и эффективно зачистить до блеска кромки соединяемых сваркой деталей.
  • Подходящий растворитель, ацетон или авиационный бензин поможет обезжирить поверхности. Такой подход снижает пористость шва, а также повышает устойчивость дуги.

 Процесс сварки нержавеющей стали

Режимов и способов сварки нержавеющей стали существует довольно много. Чаще всего используют:

  • аргонодуговую, с режимом DC/AC TIG и вольфрамовым электродом;
  • сварку с режимом ММА и покрытым электродом;
  • аргоновую полуавтоматическую, с режимом MIG и нержавеющей проволокой;
  • холодную, осуществляемую под давлением, без плавления поверхности;
  • шовную и точечную контактную;
  • при помощи лазерного луча.

Аргонодуговой сварочный аппарат имеет свои неоспоримые преимущества. Он обеспечивает защиту сварочной ванны аргоном, не допускает соприкосновения металла и воздуха, дает возможность получения качественного сварочного шва. Неплавящиеся вольфрамовые электроды, в свою очередь, не допускают разбрызгивания металла, что способствует получению ровного и прочного шва. Не менее важно и то, что такой вид сварки нержавеющей стали может быть применен в тех случаях, когда сварочные брызги нежелательны.

 Аргоновая сварка

Аргон не позволяет воздуху и содержащимся в нем газам попасть в сварочную ванну во время расплавления металла. Он тяжелее воздуха и не входит в реакцию с расплавляемым металлом. Такие свойства обеспечивают наилучшую и самую доступную защиту сварочного шва. Профессионалы признают преимущества аргонодуговой сварки, отлично проваривающей шов стали и дающей повышенный провар на корне шва независимо от толщины металла.

Аргонодуговая сварка нержавеющей стали инвертором в режиме DC/AC TIG

Если материал для сварки выбран очень тонкий, а требования к качеству предъявлены высокие, то предпочтительнее будет применить метод TIG. Вольфрамовый электрод в инертном газе оптимально подходит для сварки нержавеющих труб, используемых при транспортировке газа или жидкости под давлением.

Сварка нержавеющей стали в среде аргона проводится под действием переменного или постоянного тока прямой полярности. Присадочным материалом может служить проволока с более высокой степенью легирования, чем обрабатываема сталь. Защитить изделие от брака в этом случае поможет аргон.

При работе старайтесь исключить колебательные движения электродом, чтобы не нарушить защиту области сварки и не допустить окисления металла на шве. Оборотную сторону шва от воздуха защищает поддув аргона. Стоит отметить, что нержавеющая сталь – не слишком требовательная к защите оборотной стороны, как, к примеру, титан.

 Аргонодуговая сварка нержавеющей стали инвертором в режиме DC/AC TIG

Важно прослеживать, чтобы вольфрам не попадал в сварочную ванну. С этой целью оптимально применение бесконтактного поджога дуги или зажигание ее сначала на пластине из графита или угля с последующим переносом на основной металл.

Чтобы концентрация хрома на внешних участках оставалась постоянной и не уменьшалась, сварочный шов охлаждают водой. Чтобы уменьшить расход вольфрамового электрода, не следует по окончании сварки сразу выключать защитный газ. Сделайте это на 10–15 секунд позже. Нагретый электрод не получит интенсивного окисления, что значительно продлит срок его службы.

К бесспорным преимуществам данного вида сварки нержавеющей стали можно отнести:

  • выполнение высококачественных швов;
  • возможность визуального наблюдения за ходом работы;
  • отсутствие разбрызгивания металла;
  • возможность выполнения сварки в любой плоскости;
  • защита сварного шва от попадания шлака.

 Сварка нержавеющей стали

Ручная дуговая сварка нержавеющей стали покрытыми электродами (режим ММА)

В ручной дуговой сварке используются покрытые электроды, что обеспечивает шву достойное качество. Когда к сварному соединению не предъявляется каких-либо отдельных требований, то этот способ будет самым оптимальным.

Электроды, которые применяются при сварке нержавеющей стали, должны соответствовать ГОСТу 10052-75 «Электроды, покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами». Для процесса сварки нержавеющей стали используются электроды марок ЦЛ-11, ОЗЛ-8, УОНИ-13/НЖ 12Х13, НИАТ-1 и др.

Зная марку нержавеющей стали для сварки, с помощью ГОСТа легко выбрать нужные для работы электроды. Они в обязательном порядке должны обеспечивать высокий уровень основных эксплуатационных параметров сварных соединений – коррозионной стойкости, механических свойств, при необходимости жаростойкости и т. п. Выбор электродов для сварки нержавеющей стали должен быть ориентирован на требования к конструкции, указанные в ее документации.

 Ручная дуговая сварка нержавеющей стали покрытыми электродами

В работе обычно применяется ток обратной полярности. Профессионалы стремятся как можно меньше проплавить шов, используя в работе электроды с небольшим диаметром и минимум тепловой энергии. Стоит отметить, что для сварочных работ с обычной сталью требуется ток, сила которого на 15–20 % выше, чем для работ с нержавейкой.

Высокое электрическое сопротивление и низкая теплопроводность электродов ограничивают применение токов высокого значения. Это может вызвать перегрев покрытия и деформацию отдельных участков. Этими же причинами обоснована более высокая скорость плавления электродов, выбираемых при сварке нержавеющей стали, нежели для обычной стали. Мастер, впервые занимающийся сваркой нержавейки, должен знать эти нюансы.

Для сохранения коррозионных свойств сварочного шва необходимо его быстро охладить. Достичь этого можно путем обдувания воздухом или применением медных прокладок. Для хромоникелевых аустенитных сталей допустимо использование холодной воды.

Преимуществ у данного метода несколько:

  • Мобильность, возможность выполнять работы в любых положениях, а также в труднодоступных местах.
  • Широкая номенклатура электродов. Это дает возможность соединять самые разнообразные металлы. При этом на перенастройку оборудования затрачивается очень мало времени.

Аргоновая полуавтоматическая сварка нержавеющей стали в режиме MIG/MAG с применением нержавеющей проволоки

 Аргоновая полуавтоматическая сварка нержавеющей стали в режиме MIG/MAG с применением нержавеющей проволоки

Одним из способов сварки, применяемой как в масштабе тяжелой промышленности, так и в бытовых условиях, является полуавтоматическая MIG/MAG сварка. Процесс несколько легче TIG сварки, доступен для быстрого обучения. Как и любая работа, MIG сварка имеет свои особенности, которые должны быть учтены на практике.

Существуют некоторые нюансы, характерные для полуавтоматической MIG/MAG сварки, которым необходимо уделить отдельное внимание. Сварщик обязан знать базовые основы сварки, совершенствоваться в работе, узнавать и понимать детали, чтобы в дальнейшем использовать их в работе и получать результаты высокого качества.

Суть полуавтоматической MIG/MAG сварки заключается в соединении нескольких металлических деталей в одно целое при помощи расплавленной ванны, образующей связь в процессе охлаждения и затвердевания. Концепцию такого типа сварки можно назвать простой. Однако несоблюдение технических требований и условий приведут к негативному результату – низкому качеству сварочного шва, что станет дефектом изделия.

Для полуавтоматической MIG/MAG сварки применяются защитные газы GMAW, сокращение от Gas Metal Arc Welding. Кроме полуавтоматического, работа может выполняться в автоматическом режиме сварки нержавеющей стали. В таком случае электродная проволока и защитный газ непрерывно подаются в сварочную горелку, а затем в область ведения сварки. Защитный газ оберегает место сварки от негативного внешнего воздействия. Наименование MIG происходит от Metal Inert Gas – сварка в инертном газе, а MAG – от Metal Active Gas – сварка в активном газе.

 Суть полуавтоматической MIG/MAG сварки

Основными преимуществами данного вида сварки являются:

  • высокая скорость сварки;
  • доступность быстрого обучения работе;
  • возможность выполнения длинных сварных швов, отсутствие необходимости останавливать процесс или заново запаливать дугу;
  • сварочный шов после проведения работ не требует очистки.

Другие современные способы сварки нержавеющей стали

  • Холодная сварка нержавеющей стали без плавления под давлением.

В данной технологии плавление материала в зоне соединения не предусмотрено. Совмещение стальных деталей производится на уровне кристаллических решеток. Будет ли давление оказываться на обе заготовки или одну определяется конфигурацией частей и получаемым соединением. Любопытно этот процесс смотрится на видео, когда две стальные заготовки будто бы вдавливают друг в друга.

  • Шовная и точечная контактная сварка нержавеющей стали.

Существует две технологии выполнения такой сварки: точечная и роликовая. Такой метод позволяет соединять тонкие пласты нержавеющей стали, которые имеют толщину не больше 2 мм. Оборудование применяется такое же, как и для обычной сварки.

  • Лазерная сварка нержавеющей стали.

 Лазерная сварка нержавеющей стали

Этот метод сварки нержавеющей стали потрясающе смотрится и имеет целый ряд серьезных преимуществ. Сталь в зоне соединения не теряет своей прочности даже при высоком температурном воздействии, быстро охлаждается, трещины не появляются, зерна, образующиеся в структуре металла, имеют минимальный размер. Технология лазерной сварки и необходимое оборудование широко применяются в самых разных промышленных сферах: автомобилестроении, тракторостроении, при монтаже различных коммуникаций и т. д.

Оборудование и расходные материалы для сварки нержавеющей стали

Стандартный комплект, состоящий из инвертора, осциллятора и баллона с аргоном, дополненный горелкой и набором шлангов и проводов, прекрасно подойдет в качестве сварочного аппарата для сварки тонкой нержавеющей стали, для работы в ручном режиме.

В качестве расходных материалов будут выступать аргон и присадочная проволока. Важно, чтобы состав присадки и свариваемого материала был одинаковым. Обычно разнообразные изделия изготавливают из нержавеющей стали, имеющей марку 304. Оптимальным присадочным материалом для нее станет пруток для сварки нержавеющих сталей, имеющий марку Y308.

Аргон – не единственный защитный газ, применяемый в сварочных работах такого типа. Однако он считается основным, поэтому процесс сварки и называют аргонодуговым.

 Оборудование и расходные материалы для сварки нержавеющей стали

Расход аргона – серьезный показатель в расчете себестоимости проведения сварочных работ. Он напрямую зависит от вида металла, свариваемого по технологии TIG. К примеру, при соединении алюминиевых стыков требуется около 20 л/мин, а титановых – 50 л/мин. На сварку нержавейки понадобится 8 л/мин аргона. Установка газовой линзы, оснащенной специальной сеточкой, позволит снизить объемы расходуемого аргона и усилит износостойкость сварочной ванны.

Линза подбирается для каждого сопла горелки по размеру, с соответствующим номером от 4 до 10. Чем выше номер, тем сильнее защитные свойства линзы. Следует учитывать, что для работы в труднодоступных местах лучше подойдут более компактные линзы. Отмечено, что благодаря установке на горелки газовых линз неплавящиеся вольфрамовые электроды выдвигаются на 10 мм дальше. Для аргоновой сварки нержавеющей стали оптимально подходит универсальный вид вольфрамовых электродов. Диаметр тугоплавкого стержня выбирают, ориентируясь на толщину свариваемых заготовок.

При толщине детали из нержавеющей стали до 1,6 мм диаметр вольфрамового электрода должен быть не менее 1 мм, а сила тока – 50 А. Если свариваемый материал большей толщины, то сила тока требуется до 50 А, а диаметр вольфрамового стержня не менее 1,6 мм.

Особенности сварки изделий из нержавеющей стали с другими металлами

Современный человек использует в своей жизни все больше инструментов, вещей, средств, которые со временем при износе или поломке требуют применения сварки. Однако очень многие металлы могут быть успешно сварены только после дополнительной подготовки.



1. Сварка нержавеющей стали с титаном.

Каждый способ сварки нержавеющей стали подразумевает свои требования ко всем элементам конструкции, включая подготовку самих деталей, их кромок, определение нужного размера шва и т. п. Все параметры утверждены и регламентированы ГОСТом. Особые требования предусмотрены для сварочных работ со сталью и титаном. Рассмотрим, что именно предусмотрено нормативными актами в этом случае и какие требования следует соблюдать в работе.

Самой главной задачей в подготовке сварочных работ стали и титана является правильный выбор материала, метода и режима сварки. Оптимальный режим позволит либо предотвратить, либо резко подавить образование хрупких интерметаллических фаз, негативно влияющих на получение качественного результата работы.

Обычным способом соединить титан и сталь невозможно. Просто сваривать эти два металла друг с другом бесполезно. Здесь нужно применять аргон в совокупности с вольфрамовым электродом. Значительно реже, но все еще применяют сварку при помощи специальных промежуточных вставок. Такой способ достаточно трудоемок, но всегда дает хорошие результаты. В качестве вставок можно использовать технический талан, имеющий давление 700 Мпа, и термообрабатываемую бронзу.

2. Сварка нержавеющей стали с алюминием.

Надежным способом профессионалы считают сварку алюминия и стали через биметалл. Биметаллом является материал, структуру которого составляют несколько слоев различных металлов.

 Сварка нержавеющей стали с алюминием

Изготавливается он одновременным прокатом через валы. Между слоями происходит диффузия молекул. Для алюминирования применяется прерывный и непрерывный методы. Металл помещается во флюс, затем обсушивается и обрабатывается реакционным газом. В этом случае он приобретает чистую и слегка пористую поверхность.

Деталь погружается в горячий алюминиевый расплав, полностью там прогревается и удерживается некоторое время для проникновения алюминия в пористую структуру поверхности. Затем ее вынимают из ванны. За счет закупорки в поверхности части расплавленного металла и получается прочное соединение. Такой электролитический метод сварки нержавеющей стали признан наиболее затратным и энергоемким.

Примерная инструкция по сварке алюминия со сталью следующая: взять по бруску алюминия, биметалла, состоящего из алюминия и нужной стали, а также самой стали. Все поверхности нуждаются в обработке и обезжиривании.

Первый шаг – соединение алюминия с алюминиевой подложкой биметалла. Необходимо следить за процессом, чтобы не допустить перегрева. Оптимальным решением будет использование хорошего полуавтомата сварки MIG. Проволоку выбирайте также алюминиевую. Это обеспечит большую скорость и возможность регулирования глубины проваривания.

Остальная часть пластины приваривается непосредственно к стали. Здесь должна использоваться специальная проволока. Следует учитывать роль алюминия в отводе тепла. Нельзя допускать его перегрева, чтобы не спровоцировать появление экзотермической реакции со сталью, вызывающей образование на стыке металлов очень хрупкого соединения FeAl3.

3. Сварка жаропрочной нержавеющей стали.

Самой большой неприятностью при выполнении работ с жаропрочной сталью становятся появляющиеся микро- и макротрещины. Чтобы этого избежать, необходимо исследовать каждый материал, и выяснить оптимальную температуру для сварки. При этом нужно учитывать склонность материалов к коррозии и воздействию других негативных факторов.

Определять тенденцию образования трещин на металле лучше всего проведением натуральных испытаний. Качественная сварка жаропрочной стали подразумевает достижение в швах и соединениях механических свойств, максимально приближенных к основному материалу.

 Сварка жаропрочной нержавеющей стали

Обязательным условием проведения качественных работ считается предварительная закалка жаростойких сплавов. Процесс заключается в воздействии на каждую деталь температуры +1100 °С с последующим охлаждением.

Применение термообработки металла после его закалки способствует значительному упрочнению стали. Следует понимать, что качество сварки по паяному шву напрямую зависит от химического состава припоя.

4. Сварка черной и нержавеющей стали.

Разный химический состав стали приводит к появлению своих особенностей сварки:

  • Следует учитывать теплопроводность материалов, чтобы не получилось так, что один из них недостаточно проплавился.
  • Различие коэффициентов линейного расширения. В наиболее слабом месте сварочного соединения, в области сплавления, даже после завершения термообработки могут оставаться напряжения.
  • Сталь, достаточно насыщенная углеродом, может отдавать его металлу шва, что значительно снижает антикоррозийные свойства нержавейки.

Единого подхода к сварке нержавеющей стали, дающего отличный результат во всех случаях, не существует. Это обусловлено великим многообразием видов соединений металла, их разным составом.

 Сварка черной и нержавеющей стали

Качественные результаты гарантированы при работе с материалом, имеющим хорошую свариваемость, и соблюдении рекомендаций профессионалов. На практике чаще всего используются два метода сварки нержавеющей стали с низкоуглеродистыми и низколегированными материалами:

  • Для заполнения шва используются электроды из более легированной стали или имеющие никелевую основу.
  • Вначале при помощи легированных электродов из черной стали наплавляется кромка, затем делается плакированный слой. Процесс завершается свариванием электродами нержавеющей кромки.

5. Сварка разнородных сталей.

Для сварных соединений разнородных сталей характерен ряд специфических особенностей. Основное затруднение при работе с такими сталями в конструкции, долго работающей под воздействием высоких температур, вызывает образование в области соединения структурной неоднородности, способной привести к изменению свойств металлов и преждевременному разрушению конструкции.

Неоднородность не будет образовываться при высоком содержании никеля в составе аустенитного материала. Никель – дорогой и дефицитный материал, который нужно применять с осторожностью, чтобы не спровоцировать появление горячих трещин в сварочных швах.

 Сварка разнородных сталей

Для получения результата высокого качества при соединении аустенитной стали с неаустенитной металл шва должен иметь повышенное содержание никеля, чтобы предупредить структурную неоднородность в зоне сплава. Но тот же никель негативно влияет на металл. Поэтому следует рассчитывать оптимальное его содержание, учитывая факторы, влияющие на появление в зоне сварки структурной неоднородности.

6. Сварка пищевой нержавеющей стали.

Для сварки нержавеющей стали, используемой в пищевой промышленности, оптимально подходят электроды ЦЛ-11. Они позволяют проводить сварочные работы в любом пространственном положении, применять обратно полярный ток. Этим объясняется их востребованность у профессиональных сварщиков.

До начала работы электроды прокаливают. Стоит внимательно относиться к этому этапу, от этого зависит качество выполняемой работы. Время прокаливания – 1,5 часа. Электроды отличает высокое качество металла шва, малое разбрызгивание и устойчивое горение дуги. Большая популярность сварочных электродов при работе с пищевой нержавейкой обеспечивается и отличным удалением шлаков.

 Сварка пищевой нержавеющей стали

8 часто допускаемых ошибок во время сварки нержавеющей стали

В процессе сварочных работ могут допускаться ошибки, некоторые из них значительно влияют на конечный результат.

Качество работы определяется множеством факторов, которые требуют постоянного внимания – классность оборудования, металла, расходных материалов, ход сварочного процесса и т. д. Несоблюдение одного из этих параметров неизбежно приведет к ошибкам в сварочных работах.

1. Использовать устаревшее сварочное оборудование и методы недопустимо. Современные технологии наполнены инновациями, которые помогают снизить энергопотребление, увеличить скорость сварки, сократить время на подготовку до сварки и быстро обучить оператора работать на новом оборудовании.

2. Если в работе используется слишком слабая или рассчитанная на очень высокие силы тока сварочная горелка, то это вызовет лишние расходы.

3. Довольно распространенной ошибкой является неправильное хранение сварочного материала под негативным воздействием влаги, пыли и т. п. Рекомендуется выбирать сухие, чистые помещения, без резких перепадов температуры.

4. Ошибкой будет неправильный выбор температуры подогрева или температуры металла во время начала сварки нержавеющей стали. Материал должен быть предварительно нагрет до достижения определенной температуры.

 Процесс сварочных работ

5. Несвоевременное профилактическое обслуживание сварочного оборудования может привести к сбоям в его работе. Также необходима своевременная замена расходных материалов и запасных частей сварочной горелки.

6. Несоответствие применяемого защитного газа негативно отразится на результате работы.

7. К низкому результату приводит отсутствие обучения сотрудников и приобретение дешевых, некачественных сварочных материалов.

8. Неправильно подготовленный сварочный шов при эксплуатации конструкции может спровоцировать серьезные проблемы.

Почему следует обращаться к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Лазерная сварка металлов и сплавов

Каждый из видов сварки имеет свои преимущества и области применения.

Аргоновая сварка проводится в среде  инертного газа - аргона. Это максимально надежный метод электрической дуговой сварки, в процессе которого в среде аргона образуется сварочная дуга между кромкой детали и электродом. При этом используются, как плавящиеся, так и неплавящиеся электроды. Аргон поступает через горелку в сварочную ванну автоматически и непрерывно в течение всего процесса.  Он обеспечивает защиту от атмосферного воздействия и тем самым надежно защищает от возникновения дефектов в образующихся сварочных  швов. Аргоновая дуговая сварка дает лучшее качество и прочность из всех прочих методов дуговой сварки.



Преимущества данного вида сварки

  • Аргон для сварки тяжелее воздуха, поэтому при соблюдении технологии кислород не проникнет в сварочную зону и не вызовет окисления шва.
  • Дуга обеспечивает высокую тепловую мощность, поэтому работа проводится быстро и качественно.
  • Можно сварить металлы, которые при других типах сварки не соединяются.



При сварке полуавтоматом  в качестве плавящегося электрода выступает сварочная проволока, подающаяся в зону сварки. В процессе сварки происходит нагрев обрабатываемых поверхностей, так как между находящимся под напряжением электродом и металлом, в смеси газов и паров образуется электрический разряд. Качество шва улучшается за счет инертного газа, предотвращающего образование окислов. Полуавтоматическим этот метод сварки называется потому, что проволока подается автоматически, а контроль  подачи и, собственно, процесс сваривания осуществляется сварщиком вручную.

Преимуществами  полуавтоматической  сварки по сравнению с ручной дуговой сваркой являются:

  • Повышенная производительность и экономичность
  • Возможность автоматизации
  • В некоторых случаях лучшее качество шва

В конденсаторной сварке генерируется короткий импульс тока, который плавит металл и соединяет детали.  Импульс тока формируется путем разряда конденсаторов за время 1-3 мс.  Короткое время разряда  минимизирует зону термического влияния в сварном соединении. Кроме того, простота дозирования энергии и усилия осадки приводит к стабильно высокому качеству соединений.  Этот метод  эффективно используется  для приварки крепежа.



Лазерная сварка имеет ряд неоспоримых преимуществ, которые выделяют ее на фоне других способов соединения  деталей путем плавления.  Особенностью лазерной сварки является то , что  образование сварной ванны осуществляется путем нагрева материала лазерным пятном малых размеров. Формирование  лазерного пятна осуществляется с помощью оптической системы.  Таким образов лазерная сварка  является бесконтактным методом  сварки.



Лазерная сварка  позволяет:

  • Осуществлять локальное воздействие на материал без перегрева всей поверхности изделия, что сохраняет целостность его форм и ровность линий.
  •  Сформировать глубокий провар, без образования наплывов с обратной стороны.
  • Реализовать возможность соединения тонких элементов, которая невозможна  в аргоновой сварке;
  • Производить сварочные работы на деталях  малых размеров за счет  точной концентрации энергию в определенном месте детали.
  • Проплавлять  металл на большую глубину при этом добиваться небольшой ширины шва,
  • Реализовать  повышенную скорость  производственного процесса;
  • Выполнять сварку в труднодоступных местах

Важным преимуществом лазерной сварки является то, что этот метод легко поддается автоматизации.

Технология сварки нержавейки: как получить отличный результат

 Технология сварки нержавейки

Вопросы, рассмотренные в материале:

  • В чем сложность сварки нержавейки
  • Какие технологии применяют для сварки нержавейки
  • Какое оборудование необходимо для сварки нержавейки

Свое название нержавеющая сталь получила благодаря высокой устойчивости к коррозии даже при воздействии различных негативных факторов. Такие свойства делают срок эксплуатации данной стали неограниченным. Изделия из нее крайне востребованы и в промышленном использовании, и в бытовом. Входящий в состав в виде легированной добавки хром (12 %) не только усиливает износостойкость материала, но и делает его хорошо поддающимся сварке и обработке. В современных условиях используется не одна технология сварки нержавейки, – их несколько, каждая из которых имеет свои особенности и оптимальные условия применения.



Особенности сварки нержавейки

Существующая в настоящее время классификация причисляет нержавеющую сталь, отличающуюся высокой устойчивостью к коррозии, к высоколегированным сталям. Хром, как главный легирующий компонент, входит в состав в количестве от 12 до 30 %. Для того, чтобы повысить механические и антикоррозийные параметры такой стали, в ее состав вводят специальные добавки.

 Особенности сварки нержавейки

Получить эти параметры позволит добавление титана, марганца, никеля, молибдена. Кроме этого, современные технологии позволяют осуществлять закалку стали с большим содержанием хрома с целью повышения многих технических характеристик материала. Прежде чем переходить к рассмотрению технологий сварки нержавейки, применяемых в настоящее время, необходимо изучить некоторые особенности материала, оказывающие непосредственное влияние на его свариваемость. К ним относятся:

  • Высокое значение показателя коэффициента линейного расширения. Этим обуславливается существенная литейная усадка металла, что может стать причиной повышенной деформации стали, которая остается и по завершении процесса сварки. При соединении конструкций, имеющих значительную толщину, обязательно нужно оставлять между ними зазор, иначе образование крупных трещин будет неизбежным.
  • Пониженный в 1,5–2 раза уровень теплопроводности нержавеющей стали относительно других низкоуглеродистых металлов. Это свойство провоцирует увеличение теплоты и может привести к проплавлению поверхностей в области соединения. Поэтому технология сварки нержавейки требует снижения силы тока минимум на 15–20 % от величины, используемой при обработке обычной стали.
  • Несоблюдение рекомендаций по выбору режима при термической обработке нержавеющей стали может привести к снижению антикоррозийных свойств материала. Это обуславливается тем, что при температуре выше +500 °С на краях зерен образовывается карбид хрома и железа и происходит процесс межкристаллитной коррозии.

    Такую проблему можно решить несколькими способами, в частности, охлаждением свариваемых поверхностей путем полива их холодной водой. Этот метод эффективен для аустенитной хромоникелевой стали.

  • Повышенное электрическое сопротивление провоцирует необходимость сильного нагрева электрода с хромоникелевым стержнем. Применение электродов, имеющих длину до 35 см, поможет избежать их перегрева.

Как выбрать оборудование и подготовить нержавейку к сварке

Выбирая оборудование для сварки нержавеющей стали, необходимо ориентироваться на особые характеристики этого материала. Оптимальным выбором будут электроды, выполненные из нержавейки той же марки, что и свариваемые детали. Это обеспечит равномерность процесса расплавления, а, значит, и высококачественный результат.

Технология сварки нержавейки может предусматривать использование проволоки. Ее также подбирают по материалу соединяемых заготовок. Основная сложность в определении конкретной марки нержавеющей стали. Визуально это сделать невозможно, требуется проведение сложного спектрального анализа в специальной лаборатории. Решением этой проблемы может стать поиск информации, которую производитель обычно размещает на своем сайте.

 Как выбрать оборудование и подготовить нержавейку к сварке

Непосредственно перед процессом сварки детали из нержавейки необходимо подвергнуть специальной обработке. Для этого нужно:

  • при помощи стальной щетки очистить поверхность каждой детали от пыли и грязи;
  • используя растворитель (уайт-спирит, специальную жидкость или ацетон), обезжирить поверхности, тем самым увеличить устойчивость дуги;
  • обработать свариваемые поверхности специальным раствором от налипания брызг. Это исключит необходимость механической обработки деталей после их сварки. Согласно технологиям сварки нержавейки существенным отличием подготовки этого материала считается обязательное наличие зазора между краями свариваемых элементов, за счет которого обеспечивается свободная усадка.

Рекомендовано к прочтению

По окончании процесса сварки нержавейка также дополнительно обрабатывается. Несоблюдение этого технологического шага приводит к нежелательным последствиям: уменьшается прочность изделия, появляются следы коррозии. Методов обработки изделия после сварки существует несколько, но все они направлены на получение высококачественного сварочного шва. Добиться этого можно:

  • При помощи механической зачистки сварочного шва. Цель данной процедуры – улучшить внешний вид изделия. Выполняется жесткой стальной щеткой.
  • Применением пескоструйной обработки. Цель процедуры та же. После обработки сварочный шов еще красивее.
  • Шлифованием, позволяющим получить идеально ровную поверхность шва. Все эти методы направлены на улучшение лишь внешнего вида сварочного шва и изделия в целом. По технологии сварки нержавейки качественную защиту от разрушения места сварки обеспечивают другими способами, а именно пассивацией и травлением.

Процесс травления заключается в обработке шва химически активным веществом: кислотой или специальной жидкостью. Такие растворы уничтожают окалины, на месте которых может появиться ржавчина.

Процесс пассивации заключается в нанесении на шов специальных средств, образующих на поверхности нержавейки защитную пленку из оксида хрома. Только химическая обработка сварочного шва гарантирует надежное противостояние коррозии.

Технологии сварки нержавейки

Множество технологий сварки нержавейки позволяют проводить процесс не только в заводских, но и в бытовых условиях. Наиболее часто применяются следующие виды сварки:

  • ММА, с использованием покрытых электродов;
  • DC/AC TIG, аргонодуговая, с использованием вольфрамовых электродов;
  • MIG – технология сварки нержавейки полуавтоматом, с применением проволоки из нержавеющей стали:
  • контактная сварка, которая может быть точечной или шовной;
  • холодная сварка, подразумевающая соединение деталей без их плавления.

Рассмотрим все более подробно.

1. MMA.

При отсутствии особых требований, касающихся качества сварочного шва, вполне допустимо выполнение сварки при помощи покрытого электрода. Это наиболее часто встречающийся вид сварки в бытовых условиях. Важно правильно подобрать электрод. Зная марку нержавейки, из которой выполнены свариваемые детали, нужно выяснить ее свойства по ГОСТу, а затем подобрать соответствующий электрод.

 ММА, с использованием покрытых электродов

Чаще всего для проведения процесса сварки применяется ток обратной полярности.

Следует выбирать электрод с минимально возможным диаметром. Согласно технологии сварки нержавейки величина сварочного тока должна быть понижена для обеспечения небольшой передачи тепловой энергии.

Работу необходимо завершить быстрым охлаждением сварочного шва. Для этого его либо обдувают сжатым воздухом, либо кладут под детали медные подкладки. Некоторые виды нержавейки допускают использование холодной воды.

2. DC/AC TIG.

Технология сварки нержавейки аргоном обеспечивает выполнение повышенных требований, предъявляемых к качеству сварочного шва. Прекрасно подходит для работы с тонкой нержавеющей сталью. Именно этим способом сваривают трубы, работающие под давлением.

Подходит как постоянный, так и переменный ток.

Работы могут выполняться как на постоянном, так и на переменном токе. Присадочную проволоку следует выбирать с более высокой степенью легирования, чем у основного металла.

Движения электрода должны быть плавными, без колебаний, чтобы не нарушать зону сварки и предотвратить окисление стали. Защитить внутреннюю сторону шва можно путем осуществления поддува инертного газа аргона. Следует учитывать, что для нержавейки качество защиты внутренней стороны не так критично, как для титана. Технологии сварки нержавейки предусматривают использование для разжигания дуги бесконтактного метода. Применяется также графитовая или угольная плита. На ней разжигают дугу, а затем переносят на сталь. Так удается избежать попадания вольфрама в сварочную ванну.

При выборе режима сварки нужно учитывать толщину свариваемых элементов. Не менее важными считаются значения полярности и силы тока, диаметров электрода и присадочной проволоки, скорости процесса и количество расходуемого аргона. Добиться значительного снижения расхода вольфрамового электрода можно следующим образом. По окончании сварки, после разрыва дуги, в течение 15 секунд не прекращать подачи аргона, чтобы обдуть им электрод и снизить его окисление.

Бесплатная консультация

3. Сварка полуавтоматом MIG.

Суть метода почти ничем не отличается от описанного выше. Единственное отличие – в механизированной подаче нержавеющей проволоки. Благодаря применению этой технологии сварки нержавейки сварочный шов получается высочайшего класса. Сам процесс работы значительно упрощен и ускорен.

Использование различных сварочных техник делает доступным соединение материалов самой разной толщины:

  • для тонколистовой стали применяют сварку короткой дугой;
  • для деталей значительной толщины применяют сварку методом струйного переноса.
  • Импульсную сварку считают самым управляемым методом. Она подразумевает подачу металла серией импульсов, что способствует значительному снижению средней величины сварочного тока, уменьшению теплового воздействия и исключению возможности прожога детали.

4.Метод контактной сварки.

Точечную и роликовую сварку нержавейки можно осуществлять на оборудовании, которое предназначено для соединения различных металлов. Эта технология прекрасно подходит для работы с тонкими (до 2 мм) листами металла. Различие лишь в выбираемых режимах.

Из-за повышенного сопротивления нержавейки в процессе работы происходит увеличенное выделение тепла, поэтому точечную сварку необходимо осуществлять с уменьшенной силой тока и увеличенным давлением сжатия. Соблюдение этих правил позволяет уменьшить время цикла, предохранить детали от прожигания, а также повысить антикоррозийные свойства шва за счет снижения возможности образования карбидов.

Благодаря роликовой технологии сварки нержавейки шов получается более надежным. Точечную технологию применяют чаще всего для менее ответственных соединений.

 Метод контактной сварки

5. Метод холодной сварки.

Данный способ сварки применяется в промышленном масштабе. В бытовых условиях он не используется. Метод не подразумевает нагревания соединяемых деталей, основную роль в нем играет приложенное давление. Детали соединяются на уровне кристаллических решеток стальных заготовок.

Соединение деталей делается либо внахлест, либо в тавр. Размер нахлеста определяется толщиной металла, из которого изготовлены элементы. Может применяться односторонняя или двухсторонняя схема. При односторонней сварке давление прилагается только к верхнему листу нержавейки, который и подвергается пластической деформации. Это никак не влияет на качество соединения. Во втором случае давление оказывается на обе свариваемые детали.

Хотелось бы отметить лазерные и плазменные технологии сварки нержавейки, которые считаются крайне перспективными. Однако, как и холодная сварка, они не применимы в бытовых условиях. Для таких целей подходят первые три способа. Стоит подчеркнуть, что независимо от выбранного метода, качество сварочного шва определяет квалификация исполнителя.

При соединении нержавейки с другими металлами основная опасность таится в их совмещении. Разнородность материалов может значительно ухудшить свойства шва, сделать его хрупким и твердым, спровоцировать образование трещин. Чтобы подобное не случилось, нужно придерживаться следующих правил:

  • при выборе присадки отдавать предпочтение высоколегированным или созданным на основе никеля сплавам;
  • в обязательном порядке проводить тщательную обработку поверхностей перед сваркой и прокаливать электроды;
  • не нагревать область сварки до начала работ;
  • использовать электроды, которые предназначены для работы с высоколегированной сталью.

Сварной шов должен содержать как можно меньше основного металла (количество в общей массе не более 40 %). Основную часть должны составлять электроды или присадочная проволока, в зависимости от выбранной технологий сварки нержавейки.

Видео о способах сварки нержавейки

Почему следует обращаться к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

ручной лазерной сварки лазерный сварочный аппарат из нержавеющей стали | |

Описание товара

Применение: Аппарат для лазерной сварки ювелирных изделий / стоматологии специально предназначен для лазерной сварки ювелирных изделий, которые в основном используются в украшениях отверстий и блистеров для точечной и точечной сварки золота, бронзы, нержавеющей стали и серебра. , Рекламное поле знака, перспектива рынка хорошая.

1.Jewelry лазерный сварочный аппарат отличается высокой точностью (размер пятна 0,1-2 мм), а лазерный луч очень тонкий.

2. лазер работает быстро, частота может достигать 20 Гц.

3. Ювелирные изделия, оправы для очков, пресс-форма, зубные зубы нуждаются в лазерной сварке с красивыми сварными швами.

4.Jewelry Лазерный сварочный аппарат широко используется для обработки всех видов металлов, таких как золото, порожок, бронза, алюминий, сталь и титан!

5.Лазерная сварка - это новый продукт, покупка этого продукта может помочь вам выиграть передовой рынок очистки!

6.Мы производим блоки питания, которые имеют большое преимущество в цене и послепродажном обслуживании.

7. Инженер от двери до двери.

Информация о компании

JINAN UNICH MACHINERY CO., LTD

Создана в июле 2004 года, владеет более 500 квадратных метров исследовательских и офисных помещений,

завод площадью более 32000 квадратных метров. Все машины прошли сертификацию Европейского Союза CE, американский сертификат FDA и сертифицированы по ISO 9001.Продукция продается в США, Канаду,

Австралия, Европа, Юго-Восточная Азия, Африка и т. Д., Более 120 стран и регионов, а также поставки

OEM-сервис для более чем 30 производителей.


Наша продукция включает в себя все виды

1. Машина для лазерной маркировки (волокна / CO2 / УФ / зеленый свет) и лазерная сварочная машина.

2. Ножевой станок с ЧПУ.

3. Станок для резки волокна.

4. Станок плазменной резки.

5. Фрезерный станок с ЧПУ.

6. Co2 лазерный станок и так далее.

Мы также можем настроить нестандартное вспомогательное оборудование в соответствии с вашими подробными рабочими требованиями.

Skype: export04_6 / export04 (@) unichcnc.com
Электронная почта: export01 (@) unichcnc.ком
WhatsApp: +8613218977181

.

220V Ручной станок для лазерной сварки металла с ЧПУ Аппарат для лазерной сварки нержавеющей стали | |

Переносной лазерный сварочный аппарат с ЧПУ, 220 В, аппарат для лазерной сварки нержавеющей стали

Применение волоконно-лазерной маркировочной машины:

Сварка труб из нержавеющей стали толщиной 2 мм

1

2

Сварка нержавеющей стали 1 мм

Сварка смесителя из нержавеющей стали 2 мм

3

Т-образная сварка труб из нержавеющей стали толщиной 2 мм

5

6

Сварка дисков из нержавеющей стали

2мм сварочный чайник

7

8

Машины и подробные изображения

Лазерный сварочный аппарат предназначен в основном для тонких материалов, точной сварки деталей, точечной сварки, стыковой сварки и т. Д.MT-HW200 был исследован и разработан нашей компанией независимо с небольшими объемами и низкой стоимостью. Подвижные или фиксируемые инструменты могут быть добавлены с помощью лазерной сварки в соответствии с требованиями клиентов.

-1 2

Название: Панель управления
Оригинал: Китай
Расположен на поверхности станка, очень легко настраивает параметры и намного легче сваривает металлические изделия.

IMG_9741

Имя: Сварочная головка

Оригинал: Китай
Сварочная головка подвижная, с длинной проволокой для сварки.

Таким образом, он подходит для сварки фиксированных изделий, больших изделий, металлических конструкций, автомобилей, скульптур, кораблей и т. Д.

IMG_9731

Название: Система водяного охлаждения
Оригинал: Китай
Регулятор постоянной температуры для охлаждения во время машинной сварки. Ассистентская часть машины.

IMG_9693

Имя: трубка лазерной лампы YAG

Оригинал: Китай
В ламповой трубке аппарата для лазерной сварки используется резервный электрод в качестве излучающего электрода лампы, который имеет характеристики высокой интенсивности нагрузки, хорошего качества лазерного луча, длительного срока службы и т. Д.

IMG_7489

Преимущество:

1) Точно и прецизионный сварочный аппарат, может сваривать мелкий и сложный шрифт и логотип, быстрая скорость, без разницы в цвете после сварки, без следов, без необходимости обрабатывать, красивый внешний вид.

2) Отсутствие выступов сварочной точки на сварочной поверхности. Не требуется полировка шлифовального процесса, экономия рабочего времени. Внешний вид красивый.

3) Обработка лазерной сварки без шума, без загрязнения

4) Специально для рекламной индустрии, специальный длинный световой путь, произвольное вращение на 360 градусов, больший диапазон масштабирования.

5) Сварочный аппарат Опционально с монитором CCD, сварочный эффект более четкий и интуитивно понятный.

Спецификация:

Арт. №

MT-HW200

Тип лазера

Трубка лампы YAG

Мощность лазера

200 Вт (400 Вт дополнительно)

Подшипник нагрузки

≤200 кг

Размер пятна

0.2-1,8 мм

Глубина сварки

0,2-1 мм

Длина лазерной волны

1064нм

Ширина импульса

≤10 мс

Лазерное охлаждение

Водяное охлаждение

Водяное охлаждение

CW6000 (зависит от мощности лазера)

Суммарная мощность

<5кВт

Точность сварки

0.1мм

Сертификат:

Вся продукция MORN сертифицирована CE, FDA и ISO, и каждая из них проходит строгий производственный процесс сборки и проверки качества. Компания MORN оснащена современными профессиональными производственными цехами, чтобы идти в ногу с современными лазерными технологиями.

证书

Часто задаваемые вопросы:

Q1: Какую модель выбрать?

A: Это зависит от ваших требований..

Q2: Какую мощность лазера мне выбрать?

A: Это зависит от материалов и максимальной толщины резки / гравировки / маркировки.

Q3: Средства транспортировки и как долго?

A: DHL / TNT / UPS / Fed EX (в течение одной недели) Экспресс (менее одной недели) По морю (это зависит от морского порта, обычно это занимает один месяц)

Q4: Условия оплаты

А: 1.Т / Т 2. западное соединение и т. Д.

.

ручной лазерный сварочный аппарат из нержавеющей стали цена | |

A 描述

1. Первый интегрированный шкаф в Китае, который объединяет лазер, водоохладитель и программное обеспечение, обладает уникальными преимуществами небольшой площади, удобного перемещения и высокой функциональности.

2. Ручное сварочное соединение оснащено оригинальным оптическим волокном длиной 5-10 м, которое является гибким и удобным.

3. Ручной режим работы, специальные сварочные сопла могут быть собраны для сварки деталей в любом положении и под любым углом.

4. Соответствие различных лазерных источников, подходящих для различных технологических требований к деталям, сварка после формовки, в основном без деформации, для удовлетворения требований к высококачественной продукции.

5. красивый сварной шов, без швов, без обесцвечивания, без последующей шлифовки

6. Сварка прочная, а прочность сварного шва достигает самого основного металла или даже превышает его.

7. Он подходит для индивидуальной сварки, наплавки, угловой сварки, дуговой сварки, сварки нестандартной формы и т. Д.

8. Весь комплект оборудования имеет прочную функцию, соответствует эргономичному дизайну и подходит для различных сценариев рабочей среды.,

9. Эксклюзивная функция защиты от лазерной безопасности обеспечивает безопасность операторов во время их работы.

10. Он прост в эксплуатации, прост в освоении, быстро запускается, имеет низкий технический порог для операторов и снижает затраты на рабочую силу.


Модель

МВт-FR-1000

Мощность лазера

500 Вт

Рабочий режим

Непрерывный или модулируемый

Длина волны лазера

1064нм

Качество луча

М2 < 1.2

Стандартная выходная мощность лазера

± 2%

Источник питания

380 В ± 10%

3P + PE

Мощность

≤7кВт

Система охлаждения

Индивидуальный промышленный чиллер с двойной температурой и двойным управлением

Длина волокна

Настраиваемый

Температурный диапазон рабочей среды

15 ~ 35 ℃

Диапазон влажности рабочей среды

< 70% без конденсации

Диапазон толщины сварки

мм МАКС 2мм

Применимые материалы

Углеродистая сталь, нержавеющая сталь, оцинкованный лист и т. Д.

Требования к сварке

< 0.2мм

Скорость сварки

0 ~ 120 мм / с

A 优势

Он широко используется в кухонной и сантехнической промышленности, индустрии бытовой техники, рекламной индустрии, производстве изделий из нержавеющей стали, производстве изделий из нержавеющей стали, производстве дверей и окон, кустарной промышленности, производстве товаров для дома, мебельной промышленности, производстве автомобильных запчастей и т. Д. .

A 样品

Product details

.

CE Реклама портативный точечный сварочный аппарат из нержавеющей стали для лазерной сварки каналов | |

Взаимодействие с другими людьми

Рекламный лазерный сварочный аппарат специально разработан для индустрии производства рекламы. В этом продукте используется технология регулируемой формы волны, которая независимо исследуется и разрабатывается нашей компанией.

Подходит для сварки тонких пластин до 1 мм; Рабочий стол 3D и главный блок интегрированы; Может сваривать пространственную кривую и сварные швы с высокой степенью переменной, применяемые в медицине, электронике, батареях, инструментах и ​​т. д.

Применимые материалы:

Все виды зеркальных слов из нержавеющей стали, матовые слова из нержавеющей стали, сферические слова из нержавеющей стали, плоские слова из нержавеющей стали, слова из нержавеющей стали, слова из нержавеющей стали, твердые слова из нержавеющей стали, слова с покрытием из нержавеющей стали и слова из золотой фольги из нержавеющей стали и т. Д.

Применимые отрасли:

В основном используется для сварки рекламного слова из нержавеющей стали, светодиодного рекламного слова, оцинкованной доски, рекламных слов из белой жести и т. Д.

Параметр:

Технические данные для цены на лазерный сварочный аппарат

Модель

BCX-W300

BCX-W500

BCX-W300-II

BCX-W500-II

Аппарат для лазерной сварки 300 Вт

Аппарат для лазерной сварки мощностью 500 Вт, кВт / об / мин

300 Вт Двойной световой путь Лазерный сварочный аппарат
ручной

Аппарат для лазерной сварки с двойным световым лучом мощностью 500 Вт, ручной

Часть машин

Длина лазерной полости 1100 мм, лазерная головка может вращаться на 360 градусов.

Рабочая область

750 * 1000 мм

Подшипник нагрузки

≤200 кг

Электропитание машины

220 В ± 10% / 50/60 Гц

380 В ± 10% / 50/60 Гц

220 В ± 10% / 50/60 Гц

380 В ± 10% / 50/60 Гц

Тип лазера

Nd: импульсная ксеноновая лампа YAG

Размер пятна

0.2-3,0 мм

Длина лазерной волны

1064нм

Ширина импульса

≤10 мс

Мощность лазера

300 Вт

400 Вт

300 Вт

500 Вт

Энергия одиночного импульса

90J

120 Дж

90J

120 Дж

Частота импульсов

≤30 Гц

≤50 Гц

≤30 Гц

≤50 Гц

Мощность лазера

500 Вт

400 Вт

300 Вт

500 Вт

Энергия одиночного импульса

120 Дж

120 Дж

90J

120 Дж

Частота импульсов

≤50 Гц

≤50 Гц

≤30 Гц

≤50 Гц

Фокусное расстояние лазерного выхода

150-250 мм

150-250 мм

150-250 мм Лазерная головка 120 мм

150-250 мм Лазерная головка 120 мм

Лазерное охлаждение

Водяное охлаждение

Охлаждающая способность

2700 Вт

5000 Вт

2700 Вт

5000 Вт

Суммарная мощность

<7кВт

<12кВт

<7кВт

<12кВт

Система просмотра

CCD

Характерная черта:

1.Красный свет быстро определяет точку сварки, интуитивно понятное наблюдение ПЗС, дополнительный микроскоп.

2. Рабочая платформа из мрамора, чтобы не поцарапать яркую лицевую панель.

3.Machining скорости, посвященный фиксированное положение фокусировки вращения опорного стержня, без необходимости CCD и микроскопа. Он может быстро сосредоточиться на сварке.

4. малая термическая деформация и зона термического влияния.

5. местная термообработка может проводиться на металлическом слове;

6. Доступен для обработки деталей сложной формы и небольших слов.

7. Обработка без шума, без загрязнения окружающей среды;

8.Ультратонкий вращающийся позиционирующий стержень подшипника, сварочное слово фрикционной пластины, также не нужно регулировать положение пятна в углу шрифта.

9. Благодаря передовому методу обработки значительно улучшается качество существующего металла.

10. светодиодная кольцевая специальная осветительная лампа, без мертвой точки.

11. Высокопиковый лазерный источник питания собственного производства, для других марок трудно сваривать алюминий. Аппарат может легко достичь (модели мощностью 400 Вт для сварки алюминиевых моделей).

12 стандартных моделей и опциональная сварка жестким светом с двойным световым лучом, небольшая 5-метровая сварка волоконным пером с китайскими иероглифами.

Взаимодействие с другими людьми

de

Образец:

Упаковка:

Упаковка

159 (Д) * 87 (Ш) * 128 (Д)

300 кг

Детали упаковки

1.У нас есть пакет из 3 слоев. Для внешней стороны мы используем футляр для рукоделия из дерева. Посередине машина покрыта пеной для защиты от тряски. Для внутреннего слоя машина покрыта утолщенным полиэтиленовым пакетом для водонепроницаемости.

2. Герметичная или морская упаковка, соответствующая международным стандартам.

Образец:

sample2

Гарантия качества, надежности оборудования:

1) Каждая машина в процессе обнаружения с помощью специализированного испытательного оборудования и средств,

перед машиной из нашей фабрики машинного текста 24 часа.

2) Вся наша машина имеет 1 год гарантии качества от клиента, получающего машину.

создавал пожизненные файлы корреспонденции.

Обучение заказчику:

Мы предоставим инструкцию по эксплуатации на английском языке.

Для монтажа и эксплуатации, в том числе ознакомления с составлением оборудования, рабочего

принцип оборудования, общие знания компьютера, принцип управления электрическими устройствами,

ежедневные мероприятия по техническому обслуживанию оборудования.Персональная демонстрация установки и настройки

оборудования, эксплуатация оборудования, программирование компьютера.

Пользователь может отправить представителей на наш завод в течение 2-3 дней для обучения. Мы несем ответственность за

обучение их бесплатно. Хотя все расходы, включая проезд и проживание

будут доступны пользователю.

Почему выбрали нас ?

Ведение бизнеса с HUAHAI LASER БЕЗОПАСНО и ВЫГОДНО.

BCX Laser прошел сертификацию проекта Alibaba Trade Assurance, что означает, что Alibaba вернет деньги

Если после покупки возникнут какие-либо проблемы с качеством.

Мы на месте проверены Alibaba и BV (Bureau Veritas). Отчет об оценке поставщика может

можно скачать на сайте профиля нашей компании. Надежный поставщик гарантирует сохранность вашего фонда.

Машины, одобренные CE и FDA, обеспечивают хорошее качество, а разумная цена помогает вам получать прибыль

с нашей машины.

3 years

Связаться с нами:

微信图片_20200730145557-恢复的

.

Отправить ответ

avatar
  Подписаться
Уведомление о
