Сварка металлоконструкций, технология сварки по ГОСТ

Уже довольно длительное время для соединения любых металлоконструкций используется сварка. Ее применяют как любители, для домашнего использования, так и профессионалы. Вне зависимости от этого, имея большой опыт, ее можно успешно применять как в домашних условиях, так и в производственных целях.

Благодаря прогрессирующим усовершенствованиям методик, эффективность соединения даже крупных металлоконструкций, на сегодняшний день выросла в разы. В том числе благодаря инновациям и модификациям современных сварочных аппаратов. Об особенностях соединения конкретных конструкции из металла и пойдет речь в данной статье.

Сварка металлоконструкций

Содержание

Требования к сварке металлических конструкций

Следующие требования к монтажу металлоконструкций и сварке, в большей степени относятся к профессиональным работникам, но в случае если человек хочет развиваться в данном деле, то неплохо было бы ознакомиться со следующей информацией.

Для определенных видов металлоконструкций используются специальные виды материалов из которых изготавливаются элементы правильной геометрической формы. Также важно чтобы характеристики прочности и свариваемости соответствовали требуемым по регламенту СНИП II 23-81 и ГОСТу 27772-88. Также в этом документе присутствуют разделы посвященные схемам того как правильно создаются швы и каким образом их качество влияет на устойчивость и долговечность всей конструкции. Сложность работы зависит от количества и формы деталей.

Скачать ГОСТ 27772-88

Также не мало важным пунктом является квалификация работника. Так как существуют виды сварки металлоконструкций, собрать которые смогут исключительно работники с давних пор знакомые с таким ремеслом, и работа новичков в просто не допустима. Более подробный список подобных сооружений регламентирован документом РД 15.132-96 Минтопэнерго РФ.

Пример сварки металлоконструкций

Также по ГОСТам Российской Федерации — сварка ответственных металлоконструкций должна быть контролируемой.

Скачать ГОСТ 5264-80

Классическая технология

Классическая технология сварки металлоконструкций основана на проверенных временем методах, таких как газово-огневая и электрическая сварка. В обоих вариантах способы накладки швов делятся на :

Автоматический.
Полуавтомат.
Ручной.

Автоматический способ основывается на отсутствии физического труда человека. Специальный роботизированной аппарат, в зависимости от проводимых работ, переводится в правильный режим и выполняет работу, тем самым заменяя собой человека. Подобные агрегаты имеют ограничения, прокомментированные в их инструкциях. Выгоднее всего использовать подобные машины в массовом производстве компаниями, продукция которых нуждается в большом количестве соединений.

Ручной метод подразумевает наличие физического человеческого труда. В него входят контроль над сварочными электродами и формированием соединения. Чаще всего под ручным методом подразумевается:

Использование стандартной сварки с нанесением флюса.
Пайка металлоконструкций газосварочным устройством.
Электродуговая сварка.

Последний способ популярен при работе в домашних условиях под собственные нужды, либо на небольшом предприятии, так как крупное производство будет иметь большие затраты на поддержание подобного способа сварки конструкций.

Сварка полуавтоматом

Полуавтомат — подразумевает обработку швов вручную, но подача самого электрода осуществляется автоматически, благодаря чему возрастает производительность труда. И в совокупности человеческого фактора и автоматического способа сварки, роботизированный метод соединения имеет большую популярность, и получил развитие как среди любителей, так и профессионалов данного дела.

Виды сварки для сборки металлоконструкций

Серьезным вопросом является вид сварки, применяемый при соединении швов. Марка стального профиля, его состав и толщина не единственное что имеет вес в вопросе удачности обработки шва. Также большое влияние имеет вид сварки.

Механизация производства повлияла на выбор цеховой сварки в пользу основанных на порошковых проволоках или автоматическом процессе, который выполняется в среде инертных газов либо в слоях флюса. Разница в методах состоит в том что первый из них, в основном, распространяется на соединения угловых швов расположенных под потолком или вертикальные соединения, в то время как второй вариант подходит для соединения деталей в нижних положениях.

Ранее очень распространенным видом соединения была электрошлаковая сварка, которая на данный момент практически не используется, в связи с тем что исследование специалистов в данной области показало ненадежность металлоконструкций возведенных этим способом, и что при отрицательных температурах она теряет свою прочностные характеристики.

Ручная дуговая сварка

По этим фактам можно рассудить, что в рабочих помещениях и даже на открытых участках, работы можно проводить используя любой вид сварки. Любопытно то, что иностранные фирмы, предприятия которых оснащены современными автоматами, все же большее внимание уделяют ручной дуговой сварке металлоконструкций. Серьезным примером может послужить Япония, значимые предприятия которой используют более 60% ручной сварки для возведения важных металлоконструкций.

Температурный режим сварочного процесса

Температура воздуха имеет большое влияние на выбор применяемой технологии создания шва и на его качество.

Дело в том, что нельзя производить работы по возведению металлоконструкций если температура самих заготовок опускается ниже — 18 °С. В таких условиях температура должна контролироваться измерением в области соединения двух деталей. И если она окажется ниже критической сами заготовки перед созданием шва подвергаются термической обработке. Прогревается не весь элемент, а только на небольшое расстояние от края, равное толщине заготовки, либо на расстояние не менее 75 мм в любом направлении.

Если же шов должен быть создан между деталями, изготовленными из разных сплавов, то подогрев обеих производится по температурному режиму самой прочный из них (по прочности материала). Не стоит забывать также что температура прогрева зависит от некоторых характеристик самого материала.

Как пример послужит сталь марки А514, полотно которой при толщине превышающей 40 мм требует нагрева до 210 °С. Более толстые детали, изготовленные из данной стали, прогреваются уже до 235 °С.

Сварка конструкций — особенности

Само понятие сварки применимо не только к изделиям из металлических сплавов, но также и к изделиям из полимеров, то есть, например из пластмассы. Ведь данное понятие подразумевает термический процесс обработки, при котором две и более деталей объединяются в единую состовляющую.

Сами работы подразделяются на два шага — сборка и соединение. Первый имеет самую большую трудоемкость работы.

Ведь чтобы качество возведенной металлоконструкции было прочным, нужно чтобы все заявленные требования к заготовкам и материал из которого они были выполнены наблюдались до конца работы.

Выполнение сварочных работ

С объективной точки зрения на сборку будущей металлоконструкции и тратится более половины всего периода работ.

Обеспечение правильной сборки

Обеспечение высококачественного завершения работ также основывается на правильном следовании определенному перечню правил по сборке металлоконструкций:

Подбирая детали из которых будет состоять металлоконструкция, стоит придерживаться чертежей, которые были обрисованы при составлении проекта. Иначе минимальными потерями будет несоответствие внешнего вида конструкции, а в худшем случае она не сможет выполнять возложенные на нее функции.
Исходя из плана проекта каждый элемент должен находиться на своем месте.
Ширина зазоров имеет не последнюю роль при возведении конструкций. Если в конечном итоге они будут иметь большие габариты, чем должны были по задумке, то данный факт очень сильно отразится на прочности изделия. Но в свою очередь чересчур мелкие зазоры могут негативно отразиться на правильной работе подвижных деталей.
Любая конструкция имеет углы, уровень которых должен быть проконтролирован при помощи специальных инструментов. Там, где это требуется углы должны быть исключительно прямые, иначе это очень сильно отразится на положении конструкции и вызовет ее перекос, или даже приведет к полному разрушению.
Стыковые соединения должны быть обеспечены зазорами с достаточным пространством для допустимого люфта элементов.
На протяжении возведения всей конструкции данные моменты необходимо учитывать. Особенно в случае с автоматической сваркой, ведь при ручной технологии рабочий может проконтролировать и скорректировать направление детали, что практически невозможно сделать при использовании автоматических приспособлений. Но в тоже время роботизированное вмешательство в сварку практически исключает погрешности, вызываемые человеческим фактором.

Положительные стороны сварки

Помимо сокращения рабочего времени и качества, сварка положительно сказывается и на иных характеристиках:

В связи с тем, что во время сварочного процесса задействуются лишь два элемента, исключая влияние иных факторов, то финальная спайка по массе никак не отличается от изначального варианта, что в свою очередь позволяет экономить количество материала.
Из-за своих особенностей, сварка практически полностью лишена ограничений в работе по фактору толщины материала. Вся ответственность за это перекладывается только на использование определенного оборудования.
Разносортные сварочные аппараты современных образцов позволяют производить соединительные работы практически с любыми материалами без потерь в прочности шва, учитывая даже фактор проведения манипуляций с таким сложным материалом как алюминий.
Немало важным положительным моментом использования сварки является экономия денег и рабочего времени.
Чем тяжелее вид сварки, тем сложнее может быть тип конструкции. Также она дает возможность использовать элементы, изготовленные при помощи штамповки или отлитые в формах. При этом материал, из которого они изготовлены не играет особой роли.
Сварочные агрегаты, представленные на сегодняшнем рынке вполне доступны по цене, а также при использовании правильно подобранной методике можно повысить коэффициент по скорости производства.
Если имеется возможность, а также желание предприятия возводить конструкции, при сборке которых будут использоваться нестандартные материалы, сварка поможет легко осуществить данную задачу.
Сварка более чем применима даже для работы с очень мелкими деталями.
Сварка в целях ремонта или приведения механизмов в рабочее состояние так же очень уместна.
При применении сварки каждая конструкция будет иметь абсолютную герметичность. Из всех доступных способов соединений стыков — сварка имеет наивысший показатель надежности по этому параметру.

Сварные соединения и их виды

Сварные соединения классифицируются по наличию одного из следующих признаков:

Месторасположение соединения 2 деталей.
Тип применяемого сварного шва.
Сварочные технологии, применяемые при соединении.
Окружающими условиями, при которых проводился сам процесс
По толщине деталей.
Марка сплава, из которого изготовлены детали.

Сварной шов по алюминию

Касательно первого пункта плана, днетали, по геометрическому расположению, имеют четыре вида соединения:

Встык, одноплоскостное соединение двух заготовок.
Внахлест, когда заготовки привариваются при наложении края одной детали на край другой.
Угловые соединения — объединение деталей под определенным углом.
Тавровое соединения. Сварка при примыкании детали к другой торцевой плоскостью.

Стыковые соединения выполняются проваром по толщине элемента или при создании шва на выводных планках. Если сварочный процесс выполняется вне цехового помещения, то соединение можно организовать односторонней сваркой, с дальнейшей подваркой основания шва, что подразумевает собой заполнение пространства между элементами, производимое по одной из кромок.

Работа основывающаяся на выводных подкладках кардинально разнится с предшествующей. Подкладка должна прилегать к кромке объединяемых деталей — это раз. Образовавшееся пространство должно иметь размеры не более 6 мм. Данное условие распространяется на метод ручной сварки. Если же работа выполняется механизированным способом. То он не должен превышать 15 мм. Подкладки выбираются исходя из параметра толщины, чтобы во время рабочего процесса не случился прожог детали.

Сварной шов по титану

В возводимых конструкциях, основанных на стыковых соединениях, нередко объединяются заготовки, выполненные в разной толщине. В таком случае применяется метод обработки, при котором уменьшается угол наклона у стали с большей толщиной, который должен соответствовать 1/8 наклона растянутых заготовок металлоконструкции, или 1/5.для сжатых элементов.

Сварные узлы в металлоконструкциях

Все конструкции, выполненные из металла, держатся на основе из сварных узлов, являющихся основой стыковых соединений. При разработке проекта инженеры должны учитывать удобные условия для качественного проведения работ в этих узлах. К ним относятся:

Условие на то, чтобы узлы были сварены угловым ли стыковочным соединением.
Нижнее положение сварки является приоритетным.
В основном использовать механизированную или полностью роботизированную сварку, дабы гарантировать качество выполненной работы.

Среди соединительных узлов есть много подвидов, к большинству из которых заявлены различные требования. Как хороший пример послужит — балочный узел. В нем самое большое внимание сконцентрировано на расстоянии между сварочными швами, так как оно не должно быть короче толщины самого толстого стального элемента деленного на 10, входящего в состав данного узла.

Сварка металлоконструкций в Москве – стоимость работ сварки

Услуги

Сварочные работы Резка металла Доставка металлопроката

Полезная информация

Новости Статьи Сертификаты ГОСТы Отзывы Вопрос – ответ Акции Реквизиты

Скачать прайс

Новости

Ситуация на рынке металлопроката

Статьи

Роль анкеровки арматуры в бетоне

Отзывы

Спасибо за качественные профильные трубы, заказываем регулярно на протяжении 6 лет – стабильное качество и отличная рыночная цена!!
Irban1

Главная
/
Сварка металла
/
Сварка
/
Сварка металла

Заказать сварку

Компания «Стройсталь» осуществит на заказ сварку различных металлоконструкций по доступной цене на объектах Москвы и области. Среди преимуществ подобных изделий можно выделить их надежность, прочность стыковых швов, относительную простоту выполнения.

Мы готовы выполнить работы по сварке металлоконструкций любой сложности как для объектов промышленного и жилого строительства, так и для частных заказчиков. Наш опыт и квалификация позволяют нам принимать активное участие в обеспечение многоквартирных домов и частных участков сварными лестницами, пандусами, перилами и ограждениями. Мы также выполняем покраску готовых металлоконструкций и их монтаж на объекте.

Схема работы

Определение типа работ

Согласование работ и подписание договора

Внесение аванса

Выполнение сварочных работ

Подписание актов выполненных работ

Помимо сварки, мы также производим покраску готовых изделий и установку на объекте клиента.
Заказ сварочных работ по телефону или через онлайн-заявку
8 (915)-488-81-83 (Василий Иванович Романов).
[email protected]

Стоимость сварки металлоконструкций

Компания «Стройсталь» обладает штатом профессиональных и квалифицированных сварщиков и необходимой производственной мощностью для выполнения задач по сварке металла.

Наши преимущества:

Все работы по сварке производятся в теплом производственном цехе;
Даем гарантию качества выполняемых работ;
Мы предлагаем минимальные цены с учетом НДС;
Работаем точно по согласованному графику.

Цена на сварку металлоконструкций является индивидуальной для каждого заказчика и рассчитывается исходя из вида свариваемого металла, сложности соединений, сроков и объемов выполнения, необходимости окраски, выезда на объект и монтажа.

Вопрос: Мне нужно изготовить металлоконструкцию-навес, возможно это сделать у Вас?

Ответ: Да у нас есть отдел по изготовлению конструкций. Вы даете заказ- наш специалист рассчитывает его под “ключ”.

Расценки на наши услуги и стоимость сварки металлоконструкций уточняйте по телефону:
8 (915)-488-81-83 Василий Иванович Романов.

Металлоконструкции

Изготовление (без учета стоимости металла)	от 20,000 руб/тонна
Монтаж металлоконструкций	от 10,000 руб/тонна
Демонтажные работы	от 5,000 руб/тонна

Наши заказчики и выполненные сварочные работы

ООО “Отделстрой-94” – строительство многоквартирного жилого дома поселок Нахабино, ул. Институтская, 86

Что такое структурная сварка? – Штаб-квартира по сварке

Сварка конструкций включает в себя создание различных сварных швов с использованием различных материалов компонентов для создания, изготовления и возведения сварных конструкций. Структурная сварка имеет свой собственный набор кодов, чертежей и типов сварных соединений.

Сварщикам конструкций требуется определенный набор навыков, включающий сбалансированные измерения и точность, чтобы выполнять свою работу эффективно. В этой статье я рассмотрю несколько вопросов, касающихся структурной сварки, ее требований и результатов.

Где применяется структурная сварка?

Конструкционная сварка используется для создания металлических каркасов зданий, мостов, транспортных средств и множества других сложных конструкций. Конструкционная сварка также используется для резки и ремонта балок, колонн и балок.

Сварка конструкций используется в различных отраслях промышленности, включая строительство, производство, судостроение, горнодобывающую промышленность, распределение нефти и газа, автомобилестроение, аэрокосмическую, военную и тяжелую промышленность.

Типы сварочных процессов, используемых при сварке конструкций

Товарная сталь является наиболее широко используемым металлом для сварки конструкций. Он предлагает гораздо лучшую долговечность и более устойчив к нагрузкам, чем большинство других металлов.

Еще одним преимуществом является то, что он довольно легкий по сравнению с другими металлами, такими как алюминий и железо. Сталь также достаточно экономична.

При сварке стальных конструкций используются в основном три типа сварочных процессов; сварка стержнем, сварка шпилек и дуговая сварка под флюсом.

Ручная сварка

Сварка стержнем также широко известна как дуговая сварка металлическим электродом в среде защитного газа (SMAW). Это наиболее широко используемый процесс сварки стальных конструкций.

В этом методе дуга зажигается между плавящимся электродом с флюсовым покрытием и металлом, который необходимо сварить.

Флюс создается из компонента на минеральной основе, который покрывает расплавленную сварочную ванну и защищает ее от окружающей среды. После того, как сварной шов остынет и затвердеет, отложения шлака удаляются с помощью инструмента для рубки или проволочной щетки.

Сварка SMAW используется для сварки или соединения двух металлических деталей, например стали, со сталью для создания более сложных конструкций. Электрический ток, используемый при сварке электродами, может быть как переменным, так и постоянным.

Сварка стержнем считается самым простым и недорогим способом сварки стальных конструкций. Многие отрасли производства и сварки металлов предпочитают использовать этот процесс сварки из-за его простоты.

Сварка электродами дает несколько преимуществ при создании конструкций:

Этот процесс сварки можно использовать внутри и снаружи помещений
Ручная сварка недорога по сравнению с другими типами сварки конструкций
Предлагает широкий выбор сварных швов
SMAW может использоваться для многих типов металлов, кроме стали
Для электродуговой сварки можно использовать разные электроды

Приварка шпилек

Приварка шпилек также используется для изготовления стальных конструкций. Этот процесс также называется приваркой шпилек вытянутой дугой (DASW).

В этом методе крепеж или шпилька закрепляются на основном металле в процессе сварки. Крепеж бывает разных типов, например, с резьбой, с резьбой или без резьбы.

В методе приварки шпилек используется специальный тип флюса. И крепеж, и соединяемая вместе подложка могут быть из разных материалов, включая сталь, нержавеющую сталь или алюминий и т. д.

Сварка шпилек также очень популярна для создания более сложных металлических конструкций. Сварщики конструкций выбирают приварку шпилек по следующим причинам:

Этот тип сварки выполняется только с одной стороны, поэтому вам не нужен доступ к другой стороне. Иногда это единственный вариант, который у вас есть.
Приварка шпилек достаточно надежна. В отличие от периферийных сварных швов, которые используются для приваривания болтов на место, соединение DASW представляет собой полный сварной шов в поперечном сечении.
С точки зрения внешнего вида конструкционный сварной шов превосходит сварку электродами. Поскольку вам нужно использовать застежку только с одной стороны, индикаторов того, что вы прикрепили застежку с другой стороны, может и не быть.
Приварка шпилек проста в освоении и не требует специальных навыков.

Приварка шпилек выполняется быстрее, чем другие методы изготовления конструкций. Приварка крепежа 3/4 дюйма занимает всего около одной секунды.

Метод приварки шпилек применяется в следующих отраслях промышленности:

Здания, строительные площадки и мосты
Компании по прокладке кабелей
Предприятия общественного питания, включая кофейни, салат-бары, пекарни, гриль-бары в ресторанах и т. д.
Оборудование электропитания
Военные, судостроительные и авиационные приложения
Производство движущихся транспортных средств в строительстве, автомобилестроении, сельском хозяйстве и т. д.

Сварка под флюсом

Дуговая сварка под флюсом (FCAW) — это процесс полуавтоматической или электрической сварки, используемый для создания сложных конструкций. На практике этот процесс очень похож на сварку MIG, поскольку в обоих случаях в качестве электрода для дуги используется один и тот же тип присадочной проволоки.

Этот процесс использует сам флюс для защиты и покрытия сварочной ванны вместо защитного газа. Покрытие также дает сварочной ванне больше времени для охлаждения, создавая более стабильный сварной шов.

Для FCAW требуется машина для непрерывной подачи электрода в сварочную ванну, что делает ее относительно простой в использовании. Этот тип сварки более полезен для плотных свариваемых участков конструкции толщиной не менее одного дюйма, поскольку он имеет более высокую скорость осаждения металла шва.

Сварка под флюсом имеет несколько уникальных преимуществ, которые делают ее более предпочтительной по сравнению с другими видами сварки:

Сварка под флюсом не требует дополнительного защитного газа
Идеально подходит для сварки на открытом воздухе даже в ветреную погоду

Другие типы структурной сварки имеют более высокую вероятность пористости, чем сварка под флюсом
Когда у вас есть подходящий присадочный материал, FCAW сводится к позиционированию; довольно легко научиться и применять
Сварка под флюсом широко используется в отраслях, где требуется высокоскоростная и однородная сварка

Поскольку сварка с флюсовым сердечником обеспечивает высокое проплавление и идеально подходит для наружных работ, вы обнаружите, что она чаще используется в тяжелой промышленности, включая строительство зданий и общественных сооружений.

Сварка конструкций в полевых условиях или в цеху

Сварка конструкций может выполняться в полевых условиях или в мастерской. Сварка на месте в полевых условиях потребует от вас учета множества элементов, таких как ветер, высота и угол работы.

Сварка в цеху сопряжена с трудностями, поскольку вам необходимо подготовить конструкцию таким образом, чтобы ее можно было доставить на строительную площадку.

Сварка конструкций в полевых условиях

Большинство опытных сварщиков предпочитают использовать электродуговую сварку для наружных работ, потому что она им удобна. Однако переход на FCAW действительно может повысить производительность.

Сварка FCAW не требует использования защитного газа и создает глубокие швы, идеально подходящие для строительной площадки.

Несмотря на то, что сварка электродом является знакомым процессом для многих, и сварщики предпочитают его, потому что он более портативный, он также очень медленный. Вам придется часто менять наполнители.

Вот почему, когда сварка конструкций в полевых условиях требует большого количества сварочных работ в одном месте, может быть гораздо более продуктивно переключиться на сварку проволокой FCAW.

В некоторых случаях сварки конструкций в полевых условиях может быть более эффективно использовать в одной и той же работе сочетание электродуговой сварки и сварки FCAW. Области, которые требуют большего количества сварки в одном месте, должны выполняться с помощью машины с флюсовым сердечником, в то время как небольшие сварные швы, распространяющиеся на большую площадь, должны выполняться с помощью электродной сварки.

Сварка металлоконструкций в цехе

Для сварки металлоконструкций в цеху подходит как FCAW, так и приварка шпилек, поскольку они просты в применении и могут выполняться во всех положениях. Вам не потребуется большого мастерства в работе с оборудованием.

Что вам нужно, так это правильные чертежи конструкции, понимание правил сварки и хорошая голова на плечах, чтобы подавать дугу.

Эти особенности делают оба метода полезными для сварщиков конструкций с разным уровнем квалификации. Проволока, используемая при сварке под флюсом, в частности, допускает очень большой параметр, при котором она может работать достаточно хорошо.

Они дают вам большую погрешность, и даже непоследовательные методы могут быстро выполнить работу.

Если вы хотите получить более гладкую поверхность, приварка шпилек может стать идеальным решением для проектов, которые вам нужно выполнить в магазине. Вы также можете использовать эти методы сварки на более грязных основных металлах без необходимости их очистки.

При сварке шпилек и FCAW образуется много шлака и брызг, которые необходимо удалять между проходами и после окончательной обработки сварной конструкции. Шлак может скапливаться и в цехе, что требует дополнительной очистки.

Это может быть новым для сварщиков, которые привыкли только к сварке в цеху.

Резюме

В этом посте я кратко рассмотрел структурную сварку и различные типы процессов, используемых для изготовления и соединения конструкций. Мы также рассмотрели различия между сваркой конструкций в цеху и на стройплощадке.

Сварка стальных конструкций, производитель стальных конструкций в Китае

Перейти к содержимому

Предыдущая Следующая

Сварка стальных конструкций

Детали сварки стальных конструкций:

1. Метод сварки

Распространенными методами сварки стальных конструкций являются дуговая сварка, включая ручную дуговую сварку, автоматическую или полуавтоматическую дуговую сварку и сварку в среде защитного газа.

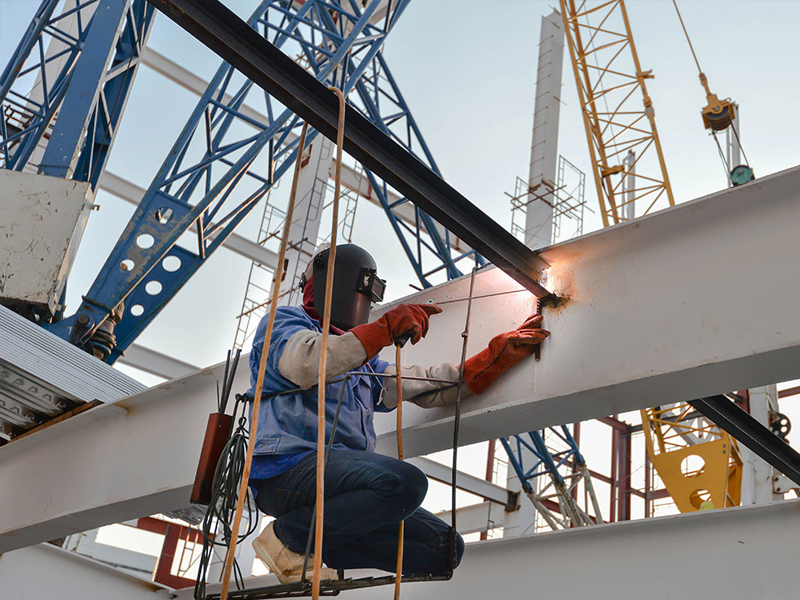

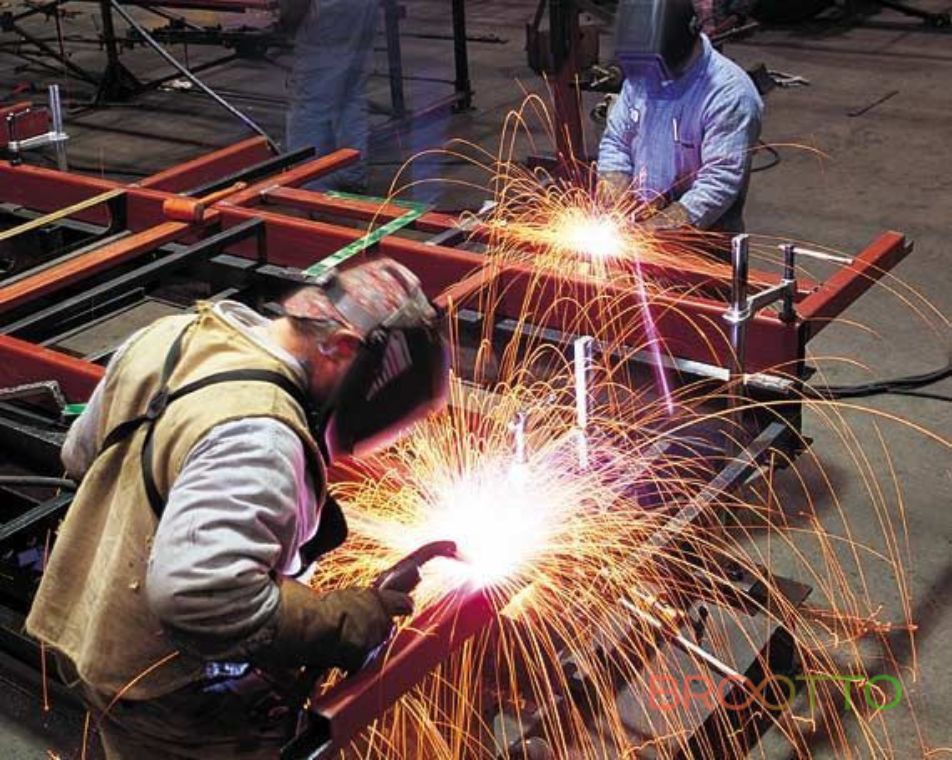

Ручная дуговая сварка является наиболее часто используемым методом сварки металлоконструкций, и ее оборудование является гибким и простым. Однако условия труда плохие, эффективность производства ниже, чем при автоматической или полуавтоматической сварке, а вариативность качества сварного шва велика, что в некоторой степени зависит от технического уровня сварщика.

Качество сварки при автоматической сварке стабильное, внутренних дефектов сварного шва меньше, пластичность хорошая, ударная вязкость хорошая, подходит для сварки длинных прямых швов. Полуавтоматическая сварка идеально подходит для сварки кривых или сварных швов любой формы благодаря ручному управлению. Автоматическую и полуавтоматическую сварку следует выполнять сварочной проволокой и флюсом, совместимыми с основным металлом. Сварочная проволока для стальных конструкций должна соответствовать требованиям национальных стандартов, а флюс должен определяться в соответствии с требованиями процесса сварки.

Сварка в среде защитного газа использует инертный газ (или CO2) в качестве защитной среды для дуги, чтобы изолировать расплавленный металл от воздуха, чтобы обеспечить стабильность процесса сварки. Концентрированный нагрев дуги в среде защитного газа, высокая скорость сварки и значительная глубина провара, поэтому прочность сварного шва выше, чем у ручной сварки. Обладает хорошей пластичностью и коррозионной стойкостью, подходит для сварки толстых стальных листов.

2. Форма для сварки стальных конструкций

Форма сварного соединения делится на четыре типа, такие как стыковое соединение, нахлест, Т-образное соединение и угловое соединение. По взаимному положению между связанными членами.

Сварные швы, используемые для этих соединений, бывают двух основных видов: стыковые и угловые. В конкретном случае его следует выбирать в соответствии с усилием соединения в сочетании с условиями производства, установки и сварки.

3. Сварная конструкция

1) Сварка встык:

Сила стыковой сварки прямая, плавная и не имеет значительной концентрации напряжения, поэтому характеристики силы превосходны. Он подходит для соединения компонентов, подвергающихся статическим и динамическим нагрузкам. Однако из-за высоких требований к качеству стыковых швов сварочный зазор между сварными деталями строгий. Поэтому он обычно используется в заводских соединениях.

2) Угловые швы:

Форма углового шва: угловой шов, разделенный на боковой угловой шов, параллельный направлению действия силы, и передний угловой шов. Она перпендикулярна направлению силы, действующей наклонно к ходу действия силы.

В зависимости от направления длины и направления движения внешней силы: диагональные угловые швы и швы по периметру.

TOP HEADLINES
