ГОСТы и технология полуавтоматической сварки газом

Трудно себе представить качественное производство металлических изделий без применения сварочных работ. [link_webnavoz]Сварка полуавтоматом[/link_webnavoz] – это один из самых распространенных методов, применяемых для варки черных и цветных металлов различной толщины.

Применение специальных технологий при сварке полуавтоматом позволяет значительно повысить качество сварного шва и ускорить процесс. Подобный вид сварки активно используется на многих станциях технического обслуживания автомобилей для выполнения кузовного ремонта.

Что такое полуавтоматическая сварка?

Прежде чем начать осваивать технологию полуавтоматической сварки следует узнать устройство аппаратуры.

Электромеханический инструмент, называемый [link_webnavoz]полуавтоматической сваркой[/link_webnavoz], в конструкции включает:

  • основной блок, отвечающий за подачу питания и электродной проволоки;
  • сварочный рукав или шланг;
  • горелку, внутри которой расположена проволока;
  • токопроводящий наконечник;
  • систему подачи защитного газа.

Некоторые крупные предприятия используют полуавтоматические стационарные модели, обеспечивающие быструю скорость сварки, равномерный шов и низкое потребление электрической энергии.

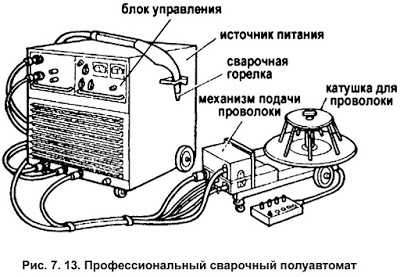

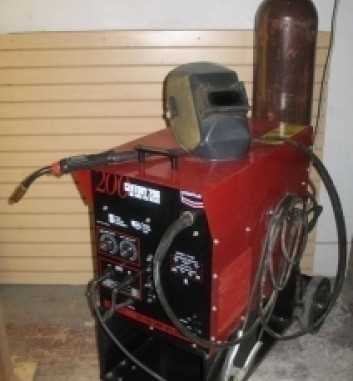

Аппарат полуавтоматической сварки.

Все виды полуавтоматических автоматов по способу работы делятся на:

  • аппаратуру для сварки в среде инертных газов;
  • устройство, использующие для основы флюс;
  • аппараты, использующие порошковую проволоку;
  • универсальные полуавтоматы.

Все виды сварочных полуавтоматов идеально подходят для выполнения работ по соединению изделий из цветного или черного металла.

По методу подачи электродной проволоки сварочные автоматы полуавтоматического типа делятся на:

  1. Стационарные.
    Аппаратура жестко закреплена на подставке или специальной консоли.
  2. Переносные.
    Устройство выполнено в виде переносимой тумбы.
  3. Передвижные.
    Специальная тележка, приспособленная к передвижению по одному помещению.

По расположению подающих роликов полуавтоматы можно условно разделить на:

  • толкающие;
  • тянущие;
  • толкающе-тянущие.

Особенности технологии

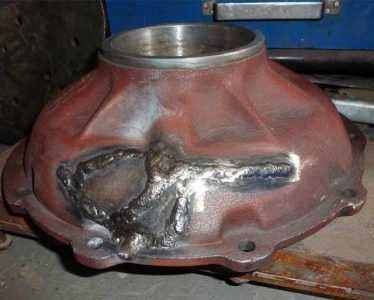

Полуавтоматическая сварка позволяет качественно сваривать даже ржавый или оцинкованный металл. Соединяя изделия из сложно свариваемых материалов лучше всего использовать медную или алюминиевую проволоку, поскольку данные металлы позволяют получить крепкий и равномерный шов.

В целом, технология сварки в защитном газе или с использованием флюса включает такие подготовительные шаги:

  • очистка и обезжиривание свариваемых поверхностей при помощи популярных растворителей;
  • проверка газового оборудования;
  • выполнение пробного шва, для корректировки настроек сварочной аппаратуры;
  • тонкий подбор силы тока и напряжения.

Сварка в среде защитного газа – это наиболее простой вариант использования аппаратуры. Газ для полуавтоматической сварки подойдет любой: углекислый, гелий, азот или аргон. Техника выполнения сварочных работ одинакова для всех газов.

Чаще всего начинающие сварщики выбирают для сварки углекислый газ, ввиду его дешевизны и достаточно хороших параметров.

Преимущества полуавтоматической сварки в углекислой среде:

  • сохранение внешнего вида изделия;
  • возможность обработки даже самых тяжело доступных участков;
  • минимальное количество отходов;
  • прочный и тонкий сварной шов;
  • быстрая скорость выполнения работы.

Сварка в среде углекислого газа является одним из самых простых методов соединения металлических изделий.

Выбор тока для сварки полуавтоматом.

Качество сварного шва может зависит от следующих тонкостей:

  • метод ведения проволоки;
  • соблюдение нужного интервала между соединяемыми деталями;
  • несоблюдение норм выполнения работ.

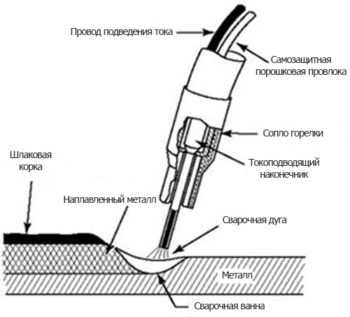

Сварка полуавтоматической аппаратурой без газа – это альтернативный вариант соединения металлов, позволяющий предотвратить возникновение окислов и проконтролировать получение высококачественного шва.

Метод безгазовой сварки подразумевает использование прямой подачи тока и применения порошковой или флюсовой проволоки. В процессе сварки при сгорании проволоки образуется газовая среда достаточная для качественного выполнения работ.

Соединение стальных изделий при помощи безгазовой полуавтоматической сварки делятся на этапы:

  • приобретение сварочной стальной проволоки с флюсом;
  • включение подачи проволоки;
  • поворот переключателя в положение включение;
  • закладка флюса внутрь воронки;
  • открытие защитной заслонки для выпуска флюса;
  • запуск прибора кнопкой пуск;
  • ожидание появление электрической дуги;
  • непосредственное выполнение работ.

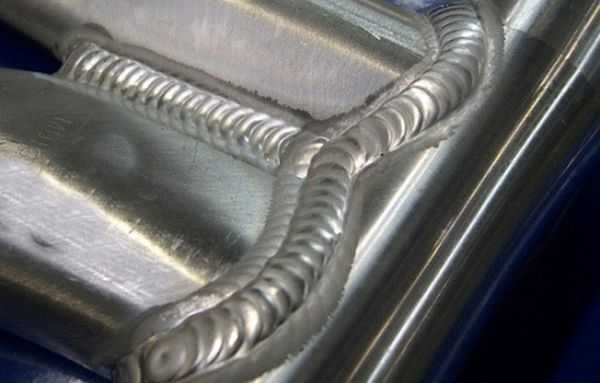

Важно отметить, что полуавтоматические сварочные устройства позволяют сваривать даже алюминиевые детали, обладающие нестандартными характеристиками. Для соединения изделий из алюминия необходимо использовать аргон в качестве защитного газа.

Благодаря наличию инертной атмосферы оксидная алюминиевая пленка, после ее разрушения, не сможет появиться снова и ничто не помешает спокойно выполнять работу.

Настройка сварочного аппарата

Качественная сварка полуавтоматом для начинающих не может обойтись без тонкой настройки аппаратуры.

Перед использованием устройства сварщик должен установить:

  • силу тока;
  • скорость подачи проволоки;
  • необходимое давление защитного газа.

Большинство полуавтоматов для сварки поставляется вместе с сопроводительной документацией, содержащей оптимальные настройки для тех или иных режимов работы. Там указаны параметры, от которых следует отталкиваться при тонкой настройке аппаратуры.

Проверить правильность настройки параметров можно на отдельных ненужных кусках металла. Для выставления правильных параметров при работе в среде защитных газов необходимо следить, чтобы сварной шов был гладки и равномерный, без потеков и прерываний.

Оптимальное давление рабочего газа, как правило, должно находиться в пределах между 1-2 атмосферами.

Подготовка полуавтомата к работе включает следующие шаги:

  1. Выбор оптимального радиуса проволоки.
    Большинство данных расходников идут с радиусом от 0.03 до 0.06 сантиметров. Наиболее оптимальным выбором для большинства материалов является проволочный радиус 0.04 сантиметра.

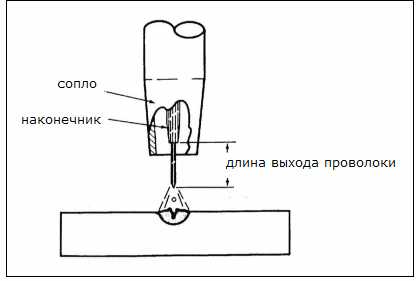

  2. Протяжка проволоки до выхода из горелки и настройка степени ее прижатия.
  3. Подготовка оптимального защитного газа.
    Чаще всего используется два вида газа: углекислый и аргон. Первый вариант дешев, распространен и отлично подходит для сваривания стальных деталей. Аргон более дорогой защитный газ, обеспечивающий высокую стабильность электрической дуги и уменьшающий количество металлических брызг при проведении работ.

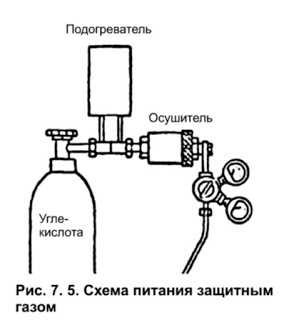

  4. [link_webnavoz]Подключение газового баллона[/link_webnavoz] к аппаратуре.

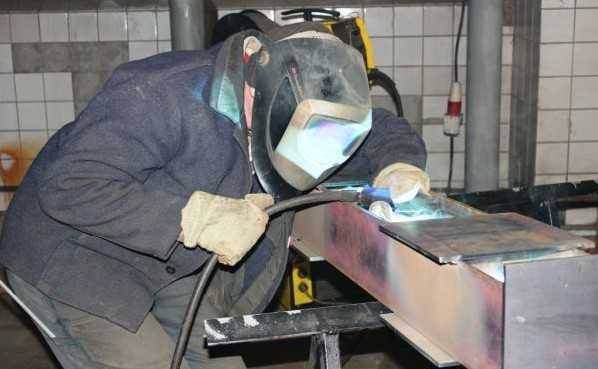

Сварка полуавтоматом в среде защитного газа.

При настройке аппаратуры необходимо придерживаться определенных правил, позволяющих, при наличии определенных умений, получить ровный и качественный шов:

  • обеспечение равномерного горения дуги;
  • установка электродной проволоки направление вперед;
  • проведение очистки швов от накопившегося шлака.

Наиболее оптимальные настройки аппаратуры указаны в сопроводительной документации к сварочной установке. Однако, не всегда стоит полностью доверять заводским параметрам.

Так, на рабочие свойства устройства могут влиять:

  • различные режимы работы;
  • качество электрической сети;
  • состав соединяемого сплава;
  • температура окружающей среды;
  • толщина и состав присадочной проволоки;
  • пространственные положения работ;
  • состав защитного газа.

Самыми часто возникающими ошибками при настройке аппаратуры для сварки являются:

  1. Громкие посторонние звуки, напоминающие треск.
    Подобные симптомы могут быть при недостаточной скорости подачи припоя. Дабы избежать таких недоразумений следует увеличить скорость подачи присадочных материалов.
  2. Сильные разбрызгивание металлических капель.
    Неисправность возникает при недостатке защитного газа. Устранить проблему можно проверив редуктор или увеличив мощность газового потока.
  3. Плохой провар и низкое качество шва.
    Неисправность, связанная с неправильной настройкой напряжения и индуктивности.
  4. Неравномерная ширина валика.
    Дефект может возникать из-за неверного выбора скорости движения горелки.

Виды сварочных швов при полуавтоматической сварке

Технология сварки полуавтоматом позволяет получать различные типы швов, в зависимости от настроек аппаратуры.

По виду соединения швы, полученные полуавтоматом, делятся на:

  • стыковые;
  • тавровые;
  • нахлестовые;
  • угловые.

Особенности сварки полуавтоматом.

По пространственному положению сварные швы принято разделять на:

  • горизонтальные;
  • вертикальные;
  • потолочные;
  • нижние.

Выполнение популярных потолочных швов, как правило, производится в два этапа:

  1. Проваривание коренного шва.
    Подготовительный шов обычно выполняется трехмиллиметровыми электродами с небольшой силой тока.
  2. Полное завершение шва.

Второй сварочный этап выполнения потолочного шва может выполняться двумя способами:

  1. Сваривание при помощи коротких отрывистых швов или точечной проварки.
    Такой метод сварки не дает каплям расплавленного металла падать на оператора. При выполнении подобной процедуры может потребоваться дополнительные проваривание в начале и конце шва.
  2. Варка при максимально короткой дуге.
    Подобный подход позволит дать металлу быстро застыть, сразу после отвода электрического пламени.

Нижние соединения, выполняемые при помощи полуавтомата или ручной дуговой сварки, часто используются на заводах и производствах. Такие швы обеспечивают высокие механические характеристики, благодаря равномерному распределению расплавленного металла.

Режимы сварки полуавтоматом при выполнении угловых соединений могут быть различными.

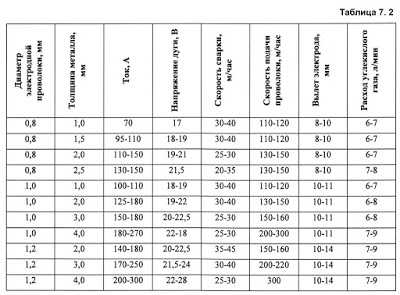

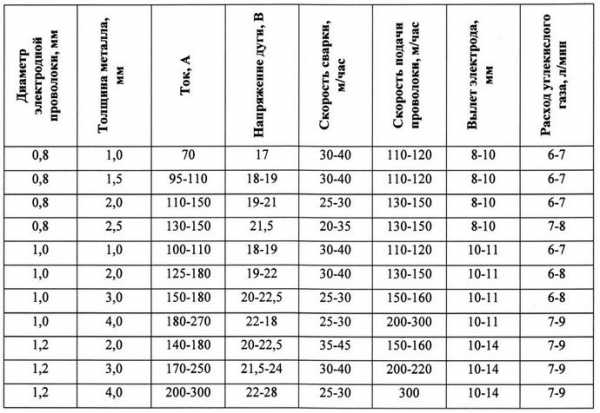

Таблица характеристик сварочного полуавтомата.

Сварка полуавтоматом с газом угловых металлических конструкций может производится:

  1. С перпендикулярным расположением двух заготовок.
    Подобная техника позволяет проварить лишь внутренний стык. Варка перпендикулярно расположенных трубок должна включать выполнение концентрического шва по окружности.
  2. С углом менее 60 градусов между свариваемыми деталями.
    Лучший вариант выполнения углового [link_webnavoz]сварочного шва[/link_webnavoz]. В таком случае заготовки полностью провариваются.

Стыковой шов – это наиболее популярный метод соединения трубопроводов или стальных листов.

Подобный вариант сварки делятся на:

  • одностороннюю проварку;
  • одностороннюю проварку и обработку;
  • двухстороннюю проварку.

Односторонняя сварка в защитных газах применяется при толщине изделий не более 4 миллиметров. Если детали имеют толщину более 8 миллиметров, необходимо выполнять двухстороннюю сварку.

Лучшим методом обеспечения высокой прочности толстого изделия при односторонней сварке является разделка кромок. Выполнение разделки проводится при помощи болгарки или напильника. В процессе обработки соединяемых торцов образуется скос под 45 градусов.

Соединение внахлест, как правило, выполняется для обеспечения высокой сопротивляемости изделия на разрыв. Шов следует выполнить по обе сторону соприкасаемых поверхностей, дабы избежать скопление влаги.

Тавровое соединение в большинстве случаев используется для закрепления основания металлической конструкции. При толщине металла более 4 миллиметров, рекомендуется использовать двухсторонний вариант шва.

Вертикальный

Технология сварки полуавтоматом вертикального шва имеет несколько важных принципов:

  1. Расплавленные капли металла должны застывать быстрее, чем при обычной сварке.
    Такое условие необходимо из-за постепенного стекания расплавленного метала вниз под действием сил всемирного тяготения. Обеспечить необходимый размер капель можно лишь уменьшением размера сварочной дуги.
  2. Вертикальная сварка производится снизу-вверх.
    Способ сварки обеспечивает отсутствие наплывов и неровностей при выполнении вертикального шва.

Существует несколько правил, выполнение которых может гарантировать получение качественного вертикального соединения при выполнении варки сверху-вниз:

  • использование короткой дуги;
  • перпендикулярное расположение электрода в начале сварки;
  • расположение электрода под острым углом, относительно сварочного шва.

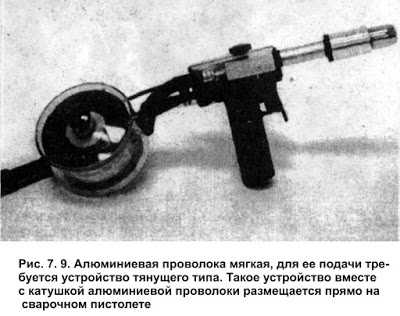

Устройство подачи сварочной проволоки.

Подобные шаги хотя и позволяют получить вертикальный шов путем проварки полуавтоматом сверху вниз, но как показывает полученные опытными сварщиками уроки, такие соединение обладают куда более скудными характеристиками.

Существует три технологии сварки вертикальных швов полуавтоматом:

  1. Треугольник.
    Применяется при соединении деталей толщиной менее 2 миллиметров. Суть метода заключается в следующем: во время работы сварочной дуги снизу-вверх жидкий металл натекает на уже застывший. При этом стекающий шлак двигается под определенным углом, изображая треугольник.
  2. Елочка.
    Метод, используемый для соединения 2-3 миллиметровых зазоров. Сварка начинается от плоскости одной из кромок. Затем при помощи электрода плавится металл во всей толщине заготовки, после чего дуга ведется до самой глубины зазора.
  3. Лестница.
    Лучший вариант для устранения больших зазоров между деталями. Метод предусматривает выполнение сварочных работ при помощи зигзагообразного перемещения электродов от кромки к кромке.

Горизонтальный

Сварки полуавтомат позволяет выполнять высококачественные горизонтальные швы. Выполнение подобных операций мало чем отличается от создания вертикальных соединений. Выполнение сварочного процесса можно выполнять как справа-налево, так и слева-направо.

Получить качественный горизонтальный шов можно, учтя данные тонкости:

  • сила горения дуги должна быть равноценна силе тяжести металлических капель;
  • скорость перемещения [link_webnavoz]электрода[/link_webnavoz] необходимо подбирать отдельно для горизонтального шва;
  • сварочные работы следует проводить непрерывно, дабы удержать под контролем расплав.

Дуговая сварка иногда не позволяет завершить шов за один подход. В таком случае можно использовать технику сваривания с периодическим гашением дуги. При толщине металла до 4 миллиметров допускается применение различных сварных рисунков.

В остальном, качество выполнения горизонтального соединения полуавтоматом или ручной аппаратурой полностью зависит от мастерства сварщика.

Полуавтоматический сварочный аппарат.

Процесс создания сварочного горизонтального шва можно условно разделить на четыре этапа:

  1. Создание корневого валика.
    Корневой сварочный валик делается короткой электрической дугой. Угол наклона электрода к поверхности должен составлять порядка 80 градусов. Первичный валик, как правило, создается с максимально допустимой для аппаратуры силой тока.
  2. Формирование вторичного валика.
    Процесс начинается с выставления средней силы тока. Вторичный валик изготавливается в один проход, при котором желательно использовать электрод с большим диаметром. Второй сварочный валик следует формировать по технологии углом вперед.
  3. Получение третьего валика.
    Третичный валик может создаваться двумя способами в зависимости от успешности предыдущего этапа. Если вторичный валик имеет большую площадь, то третий должен лечь ровно по центру. Если второй валик получился стандартным, то третий этап выполняется в два подхода.
  4. Окончательная проварка деталей.

В процессе выполнения работ следует внимательно следить за верхней частью формируемого шва, поскольку именно в этой области проявляются различные сварочные дефекты.

Сварка тонкого и толстого металла

Характер сварочных работ полуавтоматом зависит от вида свариваемого изделия.

Соединение тонкого металла в зависимости от вида изделия, производится двумя способами:

  1. Обычный листовой металл может быть сварен любыми методами.
  2. Заклепочный тонкий металл следует соединять внахлест и проваривать через подготовленные заранее отверстия в верхнем листе.

Электрическая схема полуавтомата.

Сваривая тонкие металлические изделия нужно не забывать такие тонкости:

  • силу тока, напряжение и скорость выхода проволоки необходимо отрегулировать в меньшую сторону;
  • запрещается задерживать электрическую дугу на одном месте, поскольку эту может повлечь за собой прожег изделия или наплыв сварочного валика;
  • тонкий заклепочный металл важно сваривать, начиная с центра нижней заготовки, дабы избежать залития подготовленных отверстий.

Если сварной шов не обязательно должен быть герметичным, можно выполнить точечные сварочные работы с промежутком от 1 до 5 сантиметров.

Толстый металл с толщиной стенок более 4 миллиметров соединяется при помощи снятия фасок со свариваемых поверхностей. Подобная подготовка позволяет получить ровный шов и качественно проварить заготовки.

Выполнение сварочных работ с толстыми металлами следует проводить с использованием небольших колебательных движений горелки. Таблица режимов сварки, идущая к каждому полуавтомату, содержит обширные сведения о оптимальных параметрах для сварки толстых металлических изделий.

Основные правила соединения толстых металлических изделий:

  • зазор между деталями должен составлять не более 2 миллиметров;
  • ширина [link_webnavoz]сварного шва[/link_webnavoz] должны быть равна толщине заготовки;
  • выбор сварочных материалов следует проводить в зависимости от соединяемых металлов.

Если стоит задача хорошо проварить металлические изделия с шириной более 5 миллиметров, то следует выполнять работу в несколько подходов. Вначале необходимо создать сварное соединение по центру заготовки, а во второй и третий подход можно проварить детали сверху и снизу.

Сварочные работы рекомендуется выполнять на улице или в хорошо вентилируемом помещении.

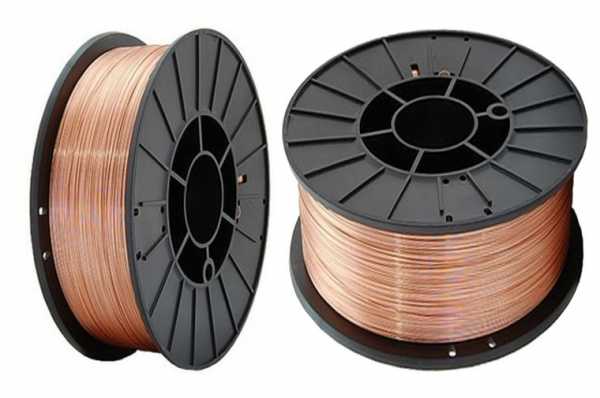

Особенности сварки с проволокой

Особенности сварки с проволокой полуавтоматической аппаратурой заключаются в следующем:

  • присадочный материал должен соответствовать химическому составу свариваемого изделия;
  • проволока должна отвечать государственным стандартам и быть изготовлена из правильных компонентов;
  • сроки и условия хранения присадочной проволоки должны четко соблюдаться.

Обзор особенностей работ с использованием присадочной проволоки следует начать со сварочных азов. Большинство металлов, свариваемых на [link_webnavoz]производстве[/link_webnavoz] или в домашних условиях – это сталь и марганец. Проволока для соединения таких изделий является наиболее востребованной.

Сварка черных металлов, как правило, производится при помощи таких видов присадочного материала:

  1. Проволока Св-08ГС для соединения низкоуглеродистых и легированных сталей.
  2. Проволока Св-08Г2с для сваривания высокоуглеродистой стали.

Нередко для сварки изделий из черного металла используется порошковая проволока. Такой присадочный материал позволяет проводить сварочные работы без дополнительной подачи газа в зону варки.

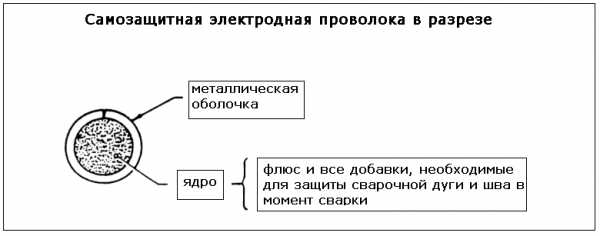

Самофлюсующаяся проволока – это трубка из низкоуглеродистой стали с сердечником из порошка. При плавлении металла освобождается порошок, формирующий газовую среду для защиты сварного шва. Как правило, в состав флюсующего порошка входит рутил и металлическая пыль.

Нержавеющая сталь сваривается проволокой марок Св.-06Х19Н9Т, Св.-04Х18Н9 или Св.-01Х19Н9. Данная присадочная проволока обеспечивает хорошие механические и физические свойства сварного шва.

Соединение алюминиевых деталей осуществляется при помощи проволоки СВ-АК5. Характерной особенностью данного присадочного материала служит уникальный цвет шва. Непосредственно перед соединением алюминиевых изделий следует выполнить подготовку.

Сварка полуавтоматом при помощи порошковой проволоки.

Подобная процедура делится на шаги:

  1. Создание скосов или фасок.
  2. Механическая очистка поверхностей.
  3. Промывка едкими веществами для замедления возникновения тугоплавкой оксидной пленки на поверхности алюминиевого изделия.
  4. Подготовка тефлонового канала для уменьшения трения присадочной проволоки о стенки полуавтоматического сварочного устройства.

Пошаговая инструкция по использованию углекислотой сварки для новичков включает следующие подпункты:

  • уборка всех посторонних предметов с рабочего места;
  • включение максимального освещения;
  • подготовка материала и инструментов;
  • проверка соединения кабелей и работоспособности удлинителей.

После выполнения вышеназванных пунктов следует переходить к подготовке аппарата электродуговой сварки.

Для этого нужно:

  • раскрутить сварочный рукав;
  • подключить газовый баллон;
  • проверить сопло горелки;
  • удобно разместить все соединяемые детали и надежно их закрепить;
  • одеться в рабочую одежду сварщика;
  • включить полуавтоматическую аппаратуру в сеть;
  • поднести горелку к месту предполагаемого соединения.

По завершении сварочных работ с использованием проволоки следует:

  • убрать пальцы с кнопок подачи проволоки;
  • перекрыть подачу газа;
  • выключить питание аппаратуры;
  • дать шву остыть в течение нескольких минут;
  • при обнаружении дефектов повторить сваривание.

Сварочный полуавтомат позволяет пользоваться всеми видами присадочной проволоки.

При выполнении работ важно не забывать о средствах защиты.

Полуавтомат сварочный с тиристорным управлением.

Наиболее полная экипировка сварщика состоит из:

  1. Защиты глаз.
    Идеальной экипировкой для защиты зрения сварщика служит маска, защитные щитки и очки.
  2. Защиты дыхательных органов.
    Специальные фильтрующие маски помогут мастеру существенно сократить воздействие вредных испарений на внутренние органы.
  3. Защиты от брызг.
    Полная защита тела должна включать огнезащитную куртку и брюки. Можно использовать комбинезон.

Техника безопасности при выполнении сварочных работ предусматривает выполнение таких правил:

  1. Проведение работ с деревянных подмостей.
    Запрещается использование металлических защитных масок и шлемов.
  2. Обеспечение светового потока от источника с питанием 12 вольт.
  3. Обеспечение страховки сварщика при помощи бечевки, закрепленной на поясе.
    Размер веревки должен быть не менее 2 метров.
  4. Обеспечение рабочего места специальной вытяжкой, обеспечивающей удаление вредных испарений из рабочей зоны.
    В случаях, когда невозможно обеспечить вытяжку, сварщик должен работать в шланговом противогазе или респираторе.
  5. Запрещается дотрагиваться голыми руками до свариваемой заготовки.
  6. Запрещается проведение работ на открытой территории при атмосферных осадках.

Заключение

Каждый из современных специалистов хорошо знает, что такое сварочный полуавтомат. Развитие новых технологий позволило начинающим мастерам быстро усвоить как работать на сварочном инструменте.

Современные полуавтоматические устройства поставляются с исчерпывающими инструкциями, в которых указано как варить сваркой и какое расстояние при сварке следует соблюдать.

Благодаря простоте устройств, даже домашние мастера в совершенстве освоили как правильно варить сварочным аппаратом полуавтоматического типа и каким образом следует держать горелку.

tutsvarka.ru

Сварка полуавтоматом для начинающих: видео уроки

Для сварки металлов может применяться лазерный луч, пламя горелки или плазма, но одним из самых простых и компактных вариантов устройств для выполнения такого вида работ является полуавтоматический аппарат.

Чтобы шов металла получился максимально ровным и защищённым от окисления, сваривание металлов таким способом лучше всего осуществлять с использованием защитного газа.

Сварка полуавтоматом для начинающих сложна только в первые минуты освоения. Чтобы максимально ускорить процесс обучения следует заранее изучить основные правила обращения с таким устройством.

Сварочный полуавтомат: принцип работы

Для того чтобы при использовании сварочного полуавтомата не «убить» устройство. А также не получить травму самому следует знать о правилах техники безопасности и принципе работы аппарата.

Сварочный полуавтомат состоит из:

  • корпуса, в котором находится мощный трансформатор;
  • шланга для подачи тока и газа к горелке;
  • кабелей для подключения к «массе» и электрической сети;
  • механизма подачи проволоки.

Также для сварки полуавтоматом потребуется приобрести бобину со специальной сварочной проволокой и баллон с углекислым газом.

Принцип работы полуавтоматического аппарата следующий:

  1. Сварочный ток подаётся на горелку одновременно с защитным газом.
  2. В качестве электрода в горелке используется сварочная проволока, которая подаётся в автоматическом режиме с помощью специального механизма.
  3. Между свариваемым изделием и проволокой образуется электрическая дуга, которая расплавляет металл в среде защитного газа, что позволяет получить качественный шов без окислов.

Основные правила техники безопасности при работе со сварочным полуавтоматом следующие:

  • корпус сварочного аппарата должен заземлён;
  • запрещается использовать устройство даже при незначительных механических повреждениях или любых других неисправностях;
  • при значительных перерывах в работе следует обязательно отключать устройство от электрической сети и выключать подачу защитного газа;
  • не проводить работы рядом со легковоспламеняющимися и взрывоопасными веществами;
  • во время работы использовать защитную маску и перчатки.

Как только основные принципы работы с полуавтоматом будут усвоены можно приступать к практическим работам.

Сварка полуавтоматом: первый опыт

Для получения практического опыта рекомендуется вначале потренироваться на ненужных металлических обрезках, прежде чем приступать к выполнению сложных работ требующих от сварщика высокой квалификации.

Для практической работы необходимо подготовить:

  • сварочный аппарат;
  • перчатки;
  • защитную маску;
  • баллон с газом.

Первое что необходимо сделать, это настроить сварочный аппарат. Правильно отрегулированная сила подаваемого тока позволит выполнить сварочный шов идеально ровно и без обрывов.

Этот параметр напрямую зависит от толщины свариваемого металла, поэтому прежде чем приступить к работе необходимо ознакомиться с инструкцией к электрическому прибору. В которой должна быть указана рекомендуемая заводом-изготовителем сила тока для определённой толщины свариваемых деталей.

Выбор режимов сварки

Также следует сделать правильный выбор скорости подачи сварочной проволоки, которая регулируется специальным механизмом.

Оптимальный диаметр проволоки для сваривания равен 0,8 мм, но при работе с очень тонким металлом можно установить электрод 0,6 мм, чтобы при сниженной силе тока осуществлялось расплавление металла без затухания дуги.

Если есть возможность, то лучше приобрести итальянскую проволоку для сварки полуавтоматом. Импортные аналоги более качественные, но и стоимость таких изделий будет в несколько раз выше.

Несмотря на более высокую стоимость, такой электрод более подходит новичкам, по причине более лёгкого получения желаемого результата, даже при недостаточном опыте обращения с электросварочным аппаратом.

Видео-инструкция: настройка.

Баллон с редуктором

Для того чтобы защитить место сварки от воздействия кислорода, подаётся защитный газ. Самым дешёвым вариантом использования защитного газа является приобретение углекислотного баллона с редуктором.

Редуктор с манометром обязательно должны быть установлен для контроля давления подаваемого газа. Для осуществления качественной сварки металлов в среде защитного газа достаточно установить рабочее давление около 0,2 атмосфер.

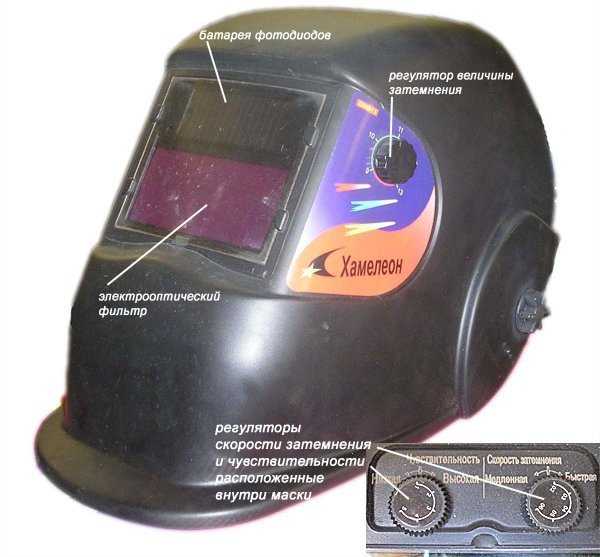

Защитная маска

Для предохранения зрения варить полуавтоматом следует только с использованием защитной маски, например, Хамелеон. Современные изделия имеют в своей конструкции специальную регулировку, которая позволяет настроить защитный механизм таким образом, чтобы обеспечивалась качественная защита только во время горения дуги.

При затухании процесса плазменного горения окошко маски будет достаточно прозрачным, чтобы можно было продолжать работу без снятия защитного приспособления. Такие сварочные маски особенно будут удобны начинающим сварщикам, в устаревших моделях слишком сильно затенялось защитное стекло, что делало процесс сварки очень неудобным, по причине плохой видимости сварочного шва после затухания дуги.

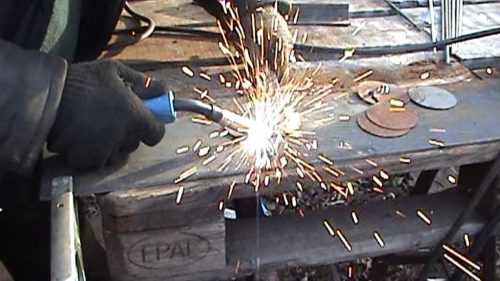

Технология сварки

Когда все подготовительные работы будут осуществлены, необходимо подключить «массу» к свариваемой металлу. Если работать приходится с небольшими деталями, то сваривание производится на металлическом столе, к которому и подключается соответствующий проводник.

Если нет стола, то работу можно осуществить на горизонтально расположенном металлическом листе толщиной не менее 2 мм, к которому и осуществляется подсоединение «массы» сварочного аппарата.

Перед началом сварочного процесса необходимо также отрегулировать величину выступания сварочной проволоки из сопла. Рекомендуется установить такой выступ в размере не более 5 мм. Если проволока перед началом выполнения сварочных работ выступает более значительно её необходимо укоротить с помощью кусачек.

Прежде чем выполнить сплошной сварочный шов рекомендуется максимально близко расположить свариваемые детали и не менее чем в двух местах осуществить точечное сваривание чиркнув электродом по металлу в месте соединения. Это необходимо для того чтобы обеспечить неподвижность свариваемых деталей.

Если необходимо наварить один лист металла на другой, то в этом случае можно воспользоваться струбцинами для надёжного закрепления привариваемых деталей. После того как будет обеспечена неподвижность деталей любым из перечисленных способов, можно приступать к выполнению сварочного шва.

Для сварки деталей делается запал дуги и производится расплавление металла в месте соединения металлов с формированием шва. Если при первых попытках сварить детали дуга не будет стабильно зажигаться необходимо увеличить силу тока подаваемую сварочным аппаратом.

Для правильного образования дуги необходимо на короткое время коснуться проволокой металлических деталей, к которым подключена «масса». Затем оторвать проволоку на минимально возможное расстояние для образования стабильного горения электрической дуги. Таким образом проваривается шов от одного края к другому, постепенно перемещая дугу над поверхностью свариваемых деталей.

Видео: соединение тонкого метала.

Видео: сварка толстого металла для начинающих.

Сварка алюминия

Применение защитных газов в полуавтоматической сварке позволяет выполнять качественное соединение алюминиевых деталей таким способом. Сварка алюминия является довольно сложным процессом даже для опытного специалиста, тем более непросто будет выполнить такую работу начинающим сварщикам.

Как варить полуавтоматом алюминиевые детали:

  • зачищается поверхность свариваемых деталей от оксидной плёнки;
  • нагреваются заготовки в печи или с использованием газовой горелки;
  • включается сварочный аппарат в режим переменного тока высокой частоты;
  • подключается баллон с аргоном или аргоногелиевой смесью;
  • производится запал дуги и поддерживается её длина в диапазоне 12-15 мм.

Таким образом происходит сваривание деталей из этого легкоплавкого металла. В качестве присадочной проволоки, для выполнения работы, потребуется приобрести изделия из алюминия. А для обеспечения стабильной подачи проволоки аппарат должен быть оборудован соплом большего диаметра.

Видео:

Заключение

Как правильно варить полуавтоматом с углекислотой начинающим сварщикам вы узнали из данной статьи. Для закрепления полученных сведений рекомендуется сразу же приступить к практическим занятиям и осуществить пробное соединение деталей таким методом. Видео уроки позволят быстрее освоить полуавтомат в домашних условиях.

К свариванию алюминия и других цветных металлов рекомендуется приступать только после того, как хорошо будет освоена сварка чёрных металлов. В этой статье рассказывается, как варить нержавейку полуавтоматом.

Загрузка...

plavitmetall.ru

Особенности сварки металлов полуавтоматичским аппаратом

Автор perminoviv На чтение 8 мин. Опубликовано

Современные производители сварочных аппаратов выпускают десятки различных моделей устройств для полуавтоматической сварки. Технология сварки металлов полуавтоматом позволяет прочно соединить между собой металлические детали, обеспечивая надёжное крепление конструкций.

Под понятием полуавтоматической сварки металлов подразумевается процесс присоединения друг к другу нескольких металлических деталей, при котором электродная проволока поступает в зону сварочных работ с определённой скоростью в автоматическом режиме. Вместе с этим в область сваривания подаётся инертный или активный газ. Его задача – защищать электродную проволоку и свариваемые детали от воздействия окружающей среды. Все остальные действия для работы со сварочным аппаратом при сварке в полуавтоматическом режиме необходимо совершать вручную.

Преимущество сварочной обработки полуавтоматического типа состоит в том, что эта технология позволяет работать с материалами любой толщины. Сварка металла полуавтоматом подходит для работ с деталями, произведёнными из тонкого металла (металл считается тонким, если его толщина не превышает 5 миллиметров). Для проведения сварочных работ над такими конструкциями достаточно использовать аппараты с низкой или средней производительностью.

Также полуавтоматические сварочные аппараты годятся для обработки деталей из толстых металлов. Сварка полуавтоматом эффективно соединяет конструкции, толщина которых не превышает 250 миллиметров. Специфика работы с толстыми металлическими изделиями зависит от материала, из которого они были произведены. Для обработки таких конструкций понадобится оборудование, отличающееся высоким уровнем производительности.

СОВЕТ: при сварке толстых металлических конструкций, произведённых из низколегированной стали, рекомендуется предварительно подвергнуть детали термической обработке. Высокая температура поможет размягчить металл и подготовить его к дальнейшим сварочным работам. Подогрев поможет провести сварку быстрее и с более высокими шансами на удачный результат. Если конструкция не будет подвергнута прогреванию, то тогда появится риск появления деформаций в материале.

Аппарат полуавтомат для сварки толстых металлов успешно справляется со свариванием уплотнённых деталей при помощи создаваемой им высокой плотности тока. Она обеспечивает глубокое плавление обрабатываемого материала, что позволяет прочнее скрепить монтируемые конструкции. Больше всего такой тип сварочных работ подходит для обработки жёстких металлических конструкций, а также изделий, которые изготовлены из марок стали с высокой теплоустойчивостью и особой прочностью.

При сварке изделий, выполненных из устойчивых к перепадам температур металлов, возможно ухудшение прочностных свойств материала. Причина этого в том, что в зоне температурного влияния, оказываемого сварочным аппаратом, возникают микроскопические трещины, которые и размягчают сталь. Поэтому при полуавтоматических сварочных работах на толстых металлах дополнительно предпринимаются защитные меры, защищающие обрабатываемые конструкции от разупрочнения материала.

СОВЕТ: помните, что сварка толстого металла полуавтоматом может привести к возникновению трещин в конструкциях. Также сварочные работы способны повредить антикоррозийный слой деталей, из-за чего они окажутся подвержены вредному влиянию ржавчины. По этой причине рекомендуется прибегнуть к защитным мерам после сварки. Металл необходимо обработать специальным покрытием, которое сможет восстановить защиту изделия от коррозии.

При обработке металлических конструкций небольшой толщины не нужно стремиться получить поверхностный шов. Конструкции должны быть сварены как можно плотнее – только так удастся добиться их полноценного соединения. Именно поэтому для сварки тонких металлов используют полуавтоматический аппарат – он предельно эффективно работает со свариванием таких конструкций.

Перед сварочными работами полуавтоматом обрабатываемые конструкции необходимо предварительно подготовить. Металл требуется очистить от грязи, кусочков краски или эмали, пыли или смазочных покрытий. Если этого не сделать, то плавящийся металл будет слишком сильно разбрызгиваться, и шов выйдет искривлённым. К тому же, посторонние элементы могут быть токсичны.

Для сварки тонкого металла полуавтоматом понадобится следующее оборудование:

  • сварочный аппарат;
  • электроды для сварки;
  • источник электроэнергии;
  • защитная амуниция для сварщика (укреплённый шлем, термостойкие перчатки, затемнённые очки).

СОВЕТ: для того, чтобы шов получился аккуратным и ровным, сварщику необходимо самостоятельно регулировать скорость движения сварочного аппарата. Также ему нужно подобрать электроды правильного типа и осуществлять контроль за стабильной подачей тока со постоянным показателем силы.

Технология полуавтоматической сварки оцинкованных металлов

Особенностью оцинкованных металлов является их высокая сопротивляемость воздействию коррозии. Всё дело в свойствах цинка – этот элемент успешно защищает различные изделия от появления ржавчины, что повышает устойчивость конструкции и продлевает срок её эксплуатации. При сварке оцинкованного металла полуавтоматом антикоррозийная устойчивость всей конструкции может быть нарушена.

Причиной этого является разная температура плавления. Если для сварки большинства металлов нужна температура в пределах 1700-2200 градусов по Цельсию, то плавление цинка начинается уже при 420°С. При 907°С этот элемент закипает и превращается в оксид, который образует на поверхности металлической конструкции микроскопические поры и трещины. Это и приводит к тому, что металл становится восприимчив к появлению коррозии.

Современная технология сварки оцинкованных металлов полуавтоматом заключается в одной инновации – MIG-пайке. Она позволяет проводить сварочные работы с помощью высокочастотных электрических колебаний с пониженной температурой. При этом плавление цинка не происходит, поэтому он не превращается в оксидное соединение и не наносит повреждение основному материалу обрабатываемой конструкции. Эта технология и позволяет решить проблему разрушения антикоррозионного слоя при полуавтоматическом сваривании оцинкованных металлов.

Процесс сварки цветных металлов полуавтоматом начинается с проверки состояния оборудования. В процессе его осмотра требуется настроить режим функционирования сварочного устройства, подобрать силу тока, уровень напряжения и скорость передвижения проволоки. Если толщина обрабатываемого металла менее трёх миллиметров, то подходящая сила тока находится в пределах 120-145 амперов. При этом скорость передвижения проволоки должна равняться 900 метрам в час.

После того как оборудование проверено, происходит включение подающего проволоку переключателя в рабочее положение. Затем осуществляется зажжение электрической дуги. При наличии плавящейся проволоки нужно лишь прикоснуться к металлической поверхности. После зажжения электрической дуги можно протестировать выбранный режим работы на проверочном материале. Если аппарат функционирует нормально, то можно непосредственно приступать к сварке.

При полуавтоматической сварке цветных металлов передвижения горелки нужно вести только лишь в одном направлении. Лучшего всего проводить сваривание деталей с высокой скоростью и посредством одного шва. Если цветной металл отличается большой толщиной, то его необходимо разогреть до 150-300°С.

Полуавтоматическая сварка аргоном чёрных металлов

Сварка чёрных металлов полуавтоматом с аргоном отличается некоторыми особенностями. Нужно отметить, что большую опасность для чёрных металлов при их сварке представляет влага. Она может остаться внутри сварочного шва, после чего начнётся её конденсация. При испарении частицы влаги будут образовывать небольшие поры и микроскопические трещины в шве, которые в будущем отрицательно скажутся на его прочности. Поэтому перед началом сварки обрабатываемые конструкции рекомендуется прогреть до 100-150 градусов по Цельсию.

Для полуавтоматического сваривания чёрных металлов необходимо использование специальных электродов. Без них сварочный шов получится неаккуратным и слишком хрупким. Для сварки чёрных металлов лучше всего использовать электроды из цветного металла с большим содержанием графита. Наиболее оптимальный выбор – медно-никелевые компоненты, которые помогают надёжно сварить металл и не оставляют в получившемся шве большого количества графитных примесей.

Сварка чугунных и стальных изделий полуавтоматом

Инертный газ используется не только для обработки цветных металлов. Для работы с чугунными и стальными конструкциями также применяется аргон. Для получения чугуна используется железо и углерод. Процесс его сваривания очень трудоёмок из-за того, что получающиеся швы часто трескаются.

Еще одной особенностью чугуна является его предрасположенность к ускоренному окислению. Поэтому для его сварки и нужен аргон – он помогает формировать соединительные швы без образования шлаковых осадков. Быстрое окисление чугуна сделало его популярным материалом для ремонта старых автомобилей. Этот материал соединяется с требующими починки тонкими металлическими конструкциями.

Сварка чугуна и хрупких металлов полуавтоматом зачастую проводится при помощи вольфрамовой проволоки. Обрабатываемые изделия также нуждаются в предварительном подогреве. Для сваривания чугунных конструкций используется как постоянный, так и переменный ток. Его сила зависит от толщины металла и диаметра проволоки (на каждый миллиметр проволоки приходится от 50 до 90 амперов элетротока). Вместо вольфрама в качестве материала для проволоки может использоваться графит, медь или никель.

Полуавтоматическая сварка деталей из нержавеющего металла

Сварка полуавтоматом нержавеющих металлов отличается высокой производительностью. Кроме этого, её можно вести практически в любых условиях. Для сваривания нержавеющих стальных конструкций необходим сварочный аппарат, который работает в аргоновой среде. Защитный газ помогает предотвратить азотирование и окисление создающегося соединительного шва, который без аргоновой защиты сварной шов начал бы контактировать с внешней атмосферой и стал бы непрочным. Аргон подходит и потому, что даже при особо повышенной температуре не вступает в какие-либо химические реакции – он гораздо тяжелее воздуха, что помогает легко вытеснять его в зоне сварочных работ.

Сварка нержавеющего металла аргоном осуществляется при помощи электродов, изготовленных из неплавящихся материалов. В процессе работы их необходимо располагать строго перпендикулярно относительно свариваемой обрабатываемой поверхности. Если это условие будет соблюдено, то сварной шов получится высококачественным.

Напоследок необходимо отметить, что на данный момент полуавтоматическая сварка металлов получила особо широкое распространение в нескольких областях производства, тесно связанных с обработкой металлов. Наиболее востребованной сварка полуавтоматом оказалась в автомобильной промышленности. Именно там всегда присутствует необходимость в обработке металлов малой толщины, для которых и подходят полуавтоматические сварочные работы. Зачастую в автомобилестроении используется сварка полуавтоматом металлов толщиной в 10 мм и меньше. Также сварка полуавтоматом часто используется при строительных работах, которые часто требуют сваривания жёстких металлических конструкций большой толщины.

solidiron.ru

Технология сварки полуавтоматом MIG/MAG

Свар­ка MIG/MAG была изоб­ре­те­на в 1950‑х годах и основ­ные прин­ци­пы исполь­зу­ют­ся, в совре­мен­ных сва­роч­ных аппа­ра­тах по сей день. Она явля­ет­ся самой уни­вер­саль­ной и часто при­ме­ня­е­мой в кузов­ном ремон­те. Когда речь идёт о полу­ав­то­ма­ти­че­ской свар­ке, то, име­ют вви­ду, имен­но эту свар­ку. В отли­чие от дру­гих видов руч­ной свар­ки она отли­ча­ет­ся лёг­ко­стью при­ме­не­ния, при этом даёт каче­ствен­ный резуль­тат.

Более пра­виль­ное и пол­ное назва­ние это­го вида свар­ки GMAW (Gas metal arc welding – элек­тро­ду­го­вая свар­ка метал­ла в сре­де защит­но­го газа), но чаще исполь­зу­ют имен­но аббре­ви­а­ту­ру  MIG/MAG (Metal Inert Gas/ Metal Active Gas).

MIG/MAG-свар­ка – это элек­тро-дуго­вая свар­ка, исполь­зу­ю­щая посто­ян­ный ток (DC). В каче­стве элек­тро­да в этом виде свар­ке исполь­зу­ет­ся про­во­ло­ка, кото­рая посту­па­ет в место свар­ки с опре­де­лён­ной задан­ной ско­ро­стью. Обыч­но такая свар­ка исполь­зу­ет­ся вме­сте с защит­ным газом. MIG – полу­ав­то­ма­ти­че­ская свар­ка, где в каче­стве защит­но­го газа исполь­зу­ет­ся инерт­ный газ (аргон, гелий..), а MAG – полу­ав­то­ма­ти­че­ская свар­ка, где в каче­стве защит­но­го газа исполь­зу­ет­ся актив­ный газ (CO2 и сме­си).

Пер­во­на­чаль­но исполь­зо­вал­ся толь­ко аргон для свар­ки всех метал­лов, что было доро­го и недо­ступ­но. В даль­ней­шем ста­ли при­ме­нять дву­окись угле­во­да (CO2) и сме­си и этот вид свар­ки стал более доступ­ным и полу­чил широ­кое рас­про­стра­не­ние.

MIG/MAG-свар­кой мож­но сва­ри­вать раз­лич­ные виды метал­ла: алю­ми­ний и его спла­вы, угле­ро­ди­стую и низ­ко­уг­ле­ро­ди­стую сталь и спла­вы, никель, медь и маг­ний.

Учи­ты­вая высо­кое каче­ство свар­ки и лёг­кость при­ме­не­ния, она, в допол­не­ние к это­му, рас­про­стра­ня­ет срав­ни­тель­но неболь­шой нагрев зоны, вокруг места свар­ки.

Принцип действия

Свар­ка MIG/MAG (Metal Inert Gas/ Metal Active Gas) осу­ществ­ля­ет­ся посред­ством элек­три­че­ской дуги, защи­щён­ной газом, обра­зу­е­мой меж­ду рабо­чей поверх­но­стью и про­во­ло­кой (элек­тро­дом), кото­рые авто­ма­ти­че­ски посту­па­ют к месту свар­ки при нажа­тии на курок. Ско­рость пода­чи про­во­ло­ки, напря­же­ние свар­ки и коли­че­ство газа уста­нав­ли­ва­ют­ся зара­нее. Из-за того, что сва­роч­ная про­во­ло­ка авто­ма­ти­че­ски посту­па­ет к месту свар­ки, а от свар­щи­ка зави­сят толь­ко мани­пу­ля­ции со сва­роч­ной горел­кой, такой вид свар­ки часто и назы­ва­ют полу­ав­то­ма­ти­че­ской.

При MIG/MAG-свар­ке очень важ­на настрой­ка сва­роч­но­го аппа­ра­та. При элек­тро­ду­го­вой свар­ке элек­тро­да­ми и при свар­ке TIG настрой­ки не так кри­тич­ны. Так­же важ­на чисто­та метал­ла перед нача­лом свар­ки.

Конец про­во­ло­ки дол­жен высту­пать на опре­де­лён­ное рас­сто­я­ние, ина­че слиш­ком длин­ная про­во­ло­ка-элек­трод не поз­во­лит защит­но­му газу нор­маль­но дей­ство­вать. Этот пара­метр мы рас­смот­рим ниже в этой ста­тье.

Оборудование для сварки MIG/MAG

Сва­роч­ный аппа­рат  MIG/MAG содер­жит гене­ра­тор элек­три­че­ской дуги (транс­фор­ма­тор или инвер­тер), меха­низм пода­чи про­во­ло­ки, кабель «мас­сы» с зажи­мом, бал­лон для защит­но­го газа.

Защитный газ

Основ­ная зада­ча защит­но­го газа – защи­та рас­плав­лен­но­го метал­ла от атмо­сфер­но­го воз­дей­ствия (кис­ло­род окис­ля­ет, а азот и вла­га из воз­ду­ха вызы­ва­ют пори­стость шва) и обес­пе­чить бла­го­при­ят­ные усло­вия зажи­га­ния сва­роч­ной дуги.

Тип защит­но­го газа вли­я­ет на ско­рость плав­ле­ния, про­ник­но­ве­ние сва­роч­ной дуги, на коли­че­ство брызг при свар­ке, фор­му и меха­ни­че­ские свой­ства сва­роч­но­го шва. Опре­де­лён­ная смесь газов даёт суще­ствен­ный эффект ста­биль­но­сти элек­три­че­ской дуги и умень­ша­ет коли­че­ство брызг при свар­ке. Состав газа вли­я­ет на то, как рас­плав­лен­ный металл от про­во­ло­ки пере­да­ёт­ся к месту свар­ки.

Инерт­ные газы и их сме­си в каче­стве защит­но­го газа (MIG) исполь­зу­ют­ся для свар­ки алю­ми­ния и цвет­ных метал­лов. Обыч­но при­ме­ня­ют­ся аргон и гелий.

Актив­ные газы и сме­си (MAG) при­ме­ня­ет­ся для свар­ки ста­лей. Чаще все­го это чистая дву­окись угле­ро­да (CO2), а так­же в сме­си с арго­ном.

Рас­смот­рим виды и сме­си защит­ных газов подроб­нее:

  • Чистая дву­окись угле­ро­да (CO2) или дву­окись угле­ро­да с арго­ном, а так­же аргон в сме­си с кис­ло­ро­дом обыч­но исполь­зу­ют­ся, для свар­ки ста­ли. Если исполь­зо­вать дву­окись угле­ро­да (CO2) в каче­стве защит­но­го газа, то полу­чи­те высо­кую ско­рость плав­ле­ния, луч­шую про­ни­ка­е­мость дуги, широ­кий и выпук­лый про­филь сва­роч­но­го шва. Когда исполь­зу­ет­ся чистая дву­окись угле­ро­да, то про­ис­хо­дит слож­ное вза­и­мо­дей­ствие сил вокруг рас­плав­лен­ных метал­ли­че­ских капель на кон­чи­ке насад­ки. Эти несба­лан­си­ро­ван­ные силы ста­но­вят­ся при­чи­ной обра­зо­ва­ния боль­ших неста­биль­ных капель, кото­рые пере­да­ют­ся в зону свар­ки слу­чай­ны­ми дви­же­ни­я­ми. Это явля­ет­ся при­чи­ной уве­ли­че­ния брызг вокруг сва­роч­но­го шва. Так­же чистый кар­бон диок­сид обра­зу­ет боль­ше испа­ре­ний.
  • Аргон, гелий и аргон­но-гели­е­вая смесь исполь­зу­ют­ся при свар­ке цвет­ных метал­лов и их спла­вов. Эти сме­си инерт­ных газов дают более низ­кую ско­рость плав­ле­ния, мень­шее про­ник­но­ве­ние и более узкий сва­роч­ный шов. Аргон дешев­ле гелия и сме­си гелия с арго­ном, а так­же даёт мень­шее коли­че­ство брызг при свар­ке. В отли­чие от арго­на, гелий даёт луч­шее про­ник­но­ве­ние, более высо­кую ско­рость плав­ле­ния и выпук­лый про­филь сва­роч­но­го шва. Но когда исполь­зу­ет­ся гелий, сва­роч­ное напря­же­ние воз­рас­та­ет при такой же длине сва­роч­ной дуги и рас­ход защит­но­го газа воз­рас­та­ет в срав­не­нии с арго­ном. Чистый аргон не под­хо­дит для свар­ки ста­ли, так как дуга ста­но­вит­ся слиш­ком неста­биль­ной.
  • Уни­вер­саль­ная смесь для угле­ро­ди­стой ста­ли состо­ит из 75% арго­на и 25% дву­оки­си угле­ро­да (может обо­зна­чать­ся 74/25 или C25). При исполь­зо­ва­нии тако­го защит­но­го газа обра­зу­ет­ся наи­мень­шее коли­че­ство брызг и умень­ша­ет­ся веро­ят­ность про­жи­га насквозь тон­ких метал­лов.

Подготовка металла к сварке

Металл дол­жен быть зачи­щен от крас­ки и ржав­чи­ны. Даже остат­ки крас­ки при свар­ке будут ухуд­шать каче­ство и проч­ность сва­роч­но­го соеди­не­ния. Место под зажим для мас­сы так­же долж­но быть зачи­ще­но.

Как держать сварочную горелку

Сва­роч­ной горел­кой полу­ав­то­ма­та MIG/MAG мож­но управ­лять одной рукой, но исполь­зо­ва­ние двух рук облег­чит кон­троль и уве­ли­чит акку­рат­ность и каче­ство сва­роч­но­го шва. Смысл в том, что­бы одной рукой дер­жать горел­ку и опи­рать­ся ей на дру­гую руку. Так мож­но лег­че кон­тро­ли­ро­вать рас­сто­я­ние от сва­ри­ва­е­мой поверх­но­сти и угол, а так­же делать горел­кой нуж­ные дви­же­ния при фор­ми­ро­ва­нии шва.

Что­бы рабо­тать дву­мя рука­ми, необ­хо­ди­мо исполь­зо­вать пол­но­раз­мер­ную сва­роч­ную мас­ку (луч­ше с авто­за­тем­не­ни­ем), кото­рая удер­жи­ва­ет­ся на голо­ве и руки оста­ют­ся сво­бод­ны­ми.

Движение сварочной горелкой во время сварки

  • Суще­ству­ет мно­же­ство дви­же­ний сва­роч­ной горел­кой при фор­ми­ро­ва­нии шва. Для метал­лов, име­ю­щих тол­щи­ну 1- 2 мм, мож­но при­ме­нять вол­ни­сто-зиг­за­го­об­раз­ное дви­же­ние, что­бы удо­сто­ве­рить­ся, что элек­три­че­ская дуга дей­ству­ет на оба сва­ри­ва­е­мых листа. Так мож­но полу­чить проч­ный и гер­ме­тич­ный шов. При таком дви­же­нии элек­три­че­ская дуга не успе­ва­ет про­жечь металл насквозь.

  • Пря­мой шов, без каких-либо дви­же­ний в сто­ро­ну мож­но при­ме­нять на метал­лах, име­ю­щих прак­ти­че­ски любую тол­щи­ну, но здесь нужен опре­де­лён­ный опыт, что­бы удо­сто­ве­рить­ся, что сва­роч­ная дуга рав­но­мер­но дей­ству­ет на оба сва­ри­ва­е­мых метал­ла.
  • При свар­ке метал­ли­че­ских дета­лей, име­ю­щих тол­щи­ну мень­ше 1мм, луч­ше исполь­зо­вать элек­трод­ную про­во­ло­ку мень­ше­го диа­мет­ра, умень­шить пара­мет­ры силы тока, а так­же ско­рость пода­чи про­во­ло­ки. Нуж­но варить корот­ки­ми импуль­са­ми, делая пере­рыв меж­ду ними в пре­де­лах 1 секун­ды, что­бы металл успе­вал охла­дить­ся. Корот­кий пере­рыв нужен, что­бы сле­ду­ю­щий сег­мент сли­вал­ся с преды­ду­щим и полу­чал­ся моно­лит­ный гер­ме­тич­ный шов.
  • При свар­ке длин­но­го сег­мен­та, во избе­жа­ние пере­гре­ва метал­ла и теп­ло­вой дефор­ма­ции, мож­но сва­ри­вать неболь­ши­ми сег­мен­та­ми или точ­ка­ми с интер­ва­ла­ми, пооче­рёд­но, то с одно­го, то с дру­го­го кон­ца сва­ри­ва­е­мо­го отрез­ка. Таким обра­зом, мож­но про­ва­рить весь сег­мент, без полу­че­ния теп­ло­вой дефор­ма­ции листо­во­го метал­ла.

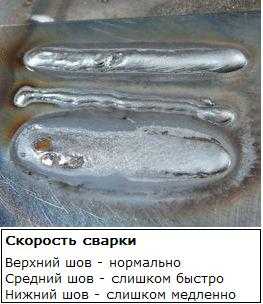

Скорость сварки

Ско­рость свар­ки – это ско­рость, с кото­рой элек­три­че­ская дуга про­хо­дит вдоль места свар­ки. Она кон­тро­ли­ру­ет­ся свар­щи­ком.

Ско­рость дви­же­ния сва­роч­ной горел­ки долж­на кон­тро­ли­ро­вать­ся свар­щи­ком и соот­вет­ство­вать ско­ро­сти пода­чи про­во­ло­ки и напря­же­нию элек­три­че­ской арки, выбран­ных, в соот­вет­ствии с тол­щи­ной сва­ри­ва­е­мо­го метал­ла и фор­мы шва.

Важ­но добить­ся пра­виль­ной ско­ро­сти свар­ки. Слиш­ком высо­кая ско­рость может вызвать слиш­ком мно­го брызг рас­плав­лен­но­го метал­ла. Защит­ный газ может остать­ся в быст­ро засты­ва­ю­щем рас­плав­лен­ном метал­ле, обра­зуя поры. Слиш­ком мед­лен­ная ско­рость свар­ки может стать при­чи­ной излиш­не­го про­ник­но­ве­ния сва­роч­ной дуги в сва­ри­ва­е­мый металл.

Ско­рость дви­же­ния сва­роч­ной горел­ки вли­я­ет на фор­му и каче­ство сва­роч­но­го шва. Мно­гие опыт­ные свар­щи­ки опре­де­ля­ют с какой ско­ро­стью нуж­но дви­гать сва­роч­ную горел­ку, гля­дя на тол­щи­ну и шири­ну шва в про­цес­се свар­ки.

Скорость потока защитного газа

Может зна­чи­тель­но вли­ять на каче­ство свар­ки. Ско­рость пото­ка защит­но­го газа долж­на стро­го соот­вет­ство­вать ско­ро­сти пода­чи про­во­ло­ки. Слиш­ком мед­лен­ный поток не даёт нор­маль­ной защи­ты от окис­ле­ния, в то вре­мя как слиш­ком высо­кая ско­рость пото­ка защит­но­го газа может создать завих­ре­ния, кото­рые так­же поме­ша­ют нор­маль­ной защи­те. Все откло­не­ния ведут к пори­сто­сти сва­роч­но­го шва. Важ­но создать ров­ный поток воз­ду­ха, без завих­ре­ний. На это может вли­ять нали­чие застыв­ших брызг на насад­ке.

Угол сварочной горелки во время сварки

Свар­ка MIG/MAG может сва­ри­вать раз­ные дета­ли под раз­ны­ми угла­ми, поэто­му не суще­ству­ет уни­вер­саль­но­го угла, кото­рый нуж­но соблю­дать при свар­ке. При свар­ке дета­лей, лежа­щих в одной плос­ко­сти иде­аль­ным будет угол в 15–20 гра­ду­сов (от вер­ти­каль­но­го поло­же­ния). При свар­ке двух дета­лей под углом удоб­нее дер­жать горел­ку под углом 45 гра­ду­сов. Прак­ти­ку­ясь, мож­но для себя опре­де­лить наи­бо­лее удоб­ный угол в кон­крет­ной ситу­а­ции.

Сварочное напряжение (длина электрической дуги)

Дли­на дуги одна из самых важ­ных пере­мен­ных в свар­ке MIG/MAG, кото­рую нуж­но кон­тро­ли­ро­вать. Нор­маль­ное напря­же­ние сва­роч­ной дуги в дву­оки­си угле­ро­да (CO2) и гелии (He) намно­го выше, чем в Ароне (Ar). Напря­же­ние дуги вли­я­ет на про­ник­но­ве­ние, проч­ность и шири­ну шва.

С уве­ли­че­ни­ем напря­же­ния элек­три­че­ской дуги, шов ста­но­вит­ся более плос­ким и широ­ким и до опре­де­лён­ных пре­де­лов уве­ли­чи­ва­ет­ся про­ник­но­ве­ние. Низ­кое напря­же­ние даёт более узкий и выпук­лый шов и умень­ша­ет­ся про­ник­но­ве­ние.

Слиш­ком боль­шое и слиш­ком малень­кое напря­же­ние вызы­ва­ет неста­биль­ность дуги. Избы­точ­ное напря­же­ние явля­ет­ся при­чи­ной обра­зо­ва­ния брызг и пори­сто­сти шва.

Сварочная проволока

Сва­роч­ная про­во­ло­ка слу­жит при­са­доч­ным мате­ри­а­лом. При свар­ке про­во­ло­ка посту­па­ет к месту шва и рас­плав­ля­ет­ся вме­сте с кром­ка­ми метал­лов, запол­няя шов. У неё дол­жен быть хими­че­ский состав, схо­жий с соста­вом  сва­ри­ва­е­мых мате­ри­а­лов. К при­ме­ру, содер­жа­ние угле­ро­да, от кото­ро­го зави­сит пла­стич­ность шва.

Тем­пе­ра­ту­ра плав­ле­ния элек­трод­ной про­во­ло­ки долж­на быть чуть ниже или такой же, как метал­лов, кото­рые сва­ри­ва­ют­ся. Если про­во­ло­ка будет пла­вить­ся поз­же, чем сва­ри­ва­е­мый металл, то уве­ли­чи­ва­ет­ся веро­ят­ность про­жже­ния метал­ла насквозь.

Для свар­ки алю­ми­ния и его спла­вов при­ме­ня­ет­ся про­во­ло­ка из чисто­го алю­ми­ния или с при­ме­сью маг­ния и крем­ния.

Диа­метр сва­роч­ной про­во­ло­ки

Диа­метр сва­роч­ной про­во­ло­ки вли­я­ет на раз­мер шва, глу­би­ну про­ник­но­ве­ния сва­роч­ной дуги, проч­ность шва и на ско­рость свар­ки.

Боль­ший диа­метр элек­тро­да (про­во­ло­ки) созда­ёт шов с мень­шим про­ник­но­ве­ни­ем, но более широ­кий. Выбор диа­мет­ра про­во­ло­ки зави­сит от тол­щи­ны сва­ри­ва­е­мо­го метал­ла и поло­же­ния сва­ри­ва­е­мых дета­лей.

В боль­шин­стве слу­ча­ев малень­кий диа­метр про­во­ло­ки под­хо­дит для тон­ко­го метал­ла и для свар­ки в вер­ти­каль­ном поло­же­нии.

Про­во­ло­ка боль­ше­го диа­мет­ра жела­тель­на для более тол­сто­го метал­ла. Ей нуж­но рабо­тать с умень­шен­ной ско­ро­стью пода­чи про­во­ло­ки, из-за более низ­ко­го про­ник­но­ве­ния.

Длина выхода сварочной проволоки

До каса­ния сва­ри­ва­е­мо­го метал­ла про­во­ло­ка долж­на высту­пать из нако­неч­ни­ка на опре­де­лён­ную дли­ну.

Этот сег­мент про­во­ло­ки про­во­дит сва­роч­ный ток. Таким обра­зом, уве­ли­че­ние дли­ны это­го сег­мен­та уве­ли­чи­ва­ет элек­три­че­ское сопро­тив­ле­ние и тем­пе­ра­ту­ру это­го отрез­ка про­во­ло­ки. Чем боль­ше высту­па­ет про­во­ло­ка, тем мень­ше будет элек­три­че­ская дуга. При длин­ном выхо­де про­во­ло­ки из нако­неч­ни­ка полу­ча­ет­ся узкий шов, низ­кое про­ник­но­ве­ние и повы­шен­ная тол­щи­на шва.

При умень­ше­нии дли­ны выхо­да отрез­ка сва­роч­ной про­во­ло­ки даёт про­ти­во­по­лож­ный эффект. Уве­ли­чи­ва­ет­ся про­ник­но­ве­ние сва­роч­ной дуги, полу­ча­ет­ся более широ­кий и тон­кий шов.

Типич­ная дли­на выхо­да сва­роч­ной про­во­ло­ки варьи­ру­ет­ся от 6 до 13 мм.

При исполь­зо­ва­нии порош­ко­вой про­во­ло­ки без газа дли­на выхо­да сва­роч­ной про­во­ло­ки долж­на быть боль­ше, чем с газом (30 – 45 мм).

Cварка самозащитной проволокой без газа

Порош­ко­вая само­за­щит­ная про­во­ло­ка, кото­рую  так­же назы­ва­ют флю­со­вой име­ет сер­деч­ник, содер­жа­щий в себе все необ­хо­ди­мые при­сад­ки для защи­ты шва и сва­роч­ной дуги в про­цес­се свар­ки без газа.

Такая про­во­ло­ка содер­жит ком­по­нен­ты, обра­зу­ю­щие газ во вре­мя свар­ки, анти­окис­ли­те­ли, очи­сти­те­ли, а так­же при­сад­ки, улуч­ша­ю­щие элек­три­че­скую дугу. Таким обра­зом, при воз­ник­но­ве­нии дуги обра­зу­ет­ся газ, кото­рый защи­ща­ет рас­плав­лен­ный металл, а так­же спе­ци­аль­ные ком­по­нен­ты обра­зу­ют подо­бие шла­ка поверх метал­ла во вре­мя осты­ва­ния, кото­рый защи­ща­ет его во вре­мя затвер­де­ва­ния.

Такую про­во­ло­ку удоб­но исполь­зо­вать, когда сва­роч­ный аппа­рат нужен не часто. Пре­иму­ще­ством явля­ет­ся луч­шая мобиль­ность обо­ру­до­ва­ния (не тре­бу­ет­ся бал­лон с газом) и воз­мож­ность исполь­зо­ва­ния на ули­це (даже в вет­ре­ную пого­ду, вви­ду отсут­ствия при­то­ка защит­но­го газа).

При свар­ке само­за­щит­ной про­во­ло­кой обра­зу­ет­ся мно­го дыма и испа­ре­ний и слож­но визу­аль­но кон­тро­ли­ро­вать про­цесс свар­ки. Сва­роч­ный флюс, кото­рый оста­ёт­ся поверх гото­во­го шва, не про­во­дит элек­три­че­ства, поэто­му после охла­жде­ния, что­бы сва­ри­вать поверх гото­во­го шва, его необ­хо­ди­мо сна­ча­ла зачи­стить.

При помо­щи порош­ко­вой про­во­ло­ки мож­но сва­ри­вать более тол­стый металл, чем при помо­щи про­во­ло­ки, исполь­зу­е­мой с газом.

Свар­ка при помо­щи это­го типа про­во­ло­ки «про­ща­ет» недо­ста­точ­но хоро­шо под­го­тов­лен­ную поверх­ность.

Полярность при сварке без газа

Поляр­ность – это направ­ле­ние пото­ка элек­три­че­ства в цепи сва­роч­но­го аппа­ра­та.

При пря­мой поляр­но­сти элек­трод (про­во­ло­ка) – это минус, а сва­ри­ва­е­мый металл (зазем­ле­ние) – это плюс. При обрат­ной поляр­но­сти элек­трод – плюс, а сва­ри­ва­е­мый металл – минус.

Для свар­ки при помо­щи порош­ко­вой про­во­ло­ки исполь­зу­ет­ся пря­мая поляр­ность (про­во­ло­ка – минус, зазем­ле­ние — плюс).

При свар­ке с газом – элек­трод (+), мас­са (-).

Поляр­ность, с кото­рой будет нор­маль­но рабо­тать порош­ко­вая про­во­ло­ка, зави­сит от её соста­ва. Быва­ют и такие, кото­рые будут нор­маль­но сва­ри­вать с любой поляр­но­стью.

В боль­шин­стве слу­ча­ев, при свар­ке без газа сва­роч­ный аппа­рат дол­жен быть настро­ен с пози­тив­ным зазем­ле­ни­ем и нега­тив­ным элек­тро­дом. Это даст боль­ше мощ­но­сти для плав­ле­ния порош­ко­вой про­во­ло­ки.

Звук правильной сварки полуавтоматом

При обу­че­нии свар­ки MIG/MAG, важ­но слу­шать зву­ки, изда­ва­е­мые при свар­ке и, конеч­но же, кон­тро­ли­ро­вать про­цесс свар­ки визу­аль­но (через затем­нён­ную мас­ку). При пра­виль­ной свар­ке полу­ав­то­ма­том изда­ёт­ся звук, напо­ми­на­ю­щий жар­ку мяса на ско­во­ро­де. Этот «шипя­ще-жуж­жа­щий» звук гово­рит о хоро­шем балан­се меж­ду ско­ро­стью пода­чи про­во­ло­ки, пода­че газа и настрой­ка­ми напря­же­ния. Застыв­шие брыз­ги на насад­ке или нако­неч­ни­ке сва­роч­ной горел­ки ухуд­ша­ют поток защит­но­го газа, пло­хой кон­такт зажи­ма мас­сы, пло­хо очи­щен­ная область свар­ки, всё это может ухуд­шать фор­ми­ро­ва­ние сва­роч­ной дуги, и будет отра­жать­ся на зву­ке свар­ки. Так­же може­те про­чи­тать ста­тью “как настро­ить сва­роч­ный полу­ав­то­мат” для боль­ше­го пони­ма­ния пра­виль­ной настрой­ки аппа­ра­та перед свар­кой.

Меры безопасности

  • Свет, кото­рый обра­зу­ет­ся в про­цес­се любо­го вида элек­тро­ду­го­вой свар­ки, очень яркий. Нуж­но защи­щать гла­за и кожу. Для это­го важ­но исполь­зо­вать сва­роч­ную мас­ку. Сей­час про­да­ют­ся сва­роч­ные мас­ки с авто­за­тем­не­ни­ем, кото­рые авто­ма­ти­че­ски защи­ща­ют от ярко­го све­та, как толь­ко он появ­ля­ет­ся. Это поз­во­ля­ет поль­зо­вать­ся дву­мя рука­ми, не забо­тясь о мас­ке.
  • Важ­но исполь­зо­вать пер­чат­ки для защи­ты от брызг рас­плав­лен­но­го метал­ла. Они важ­ны для защи­ты так­же и от нагре­ва и уль­тра­фи­о­ле­то­во­го излу­че­ния, обра­зу­е­мо­го в про­цес­се свар­ки. Если свар­ка длит­ся боль­ше мину­ты, то уль­тра­фи­о­ле­то­вое излу­че­ние губи­тель­но воз­дей­ству­ет на неза­щи­щён­ные участ­ки кожи.
  • Защит­ный костюм дол­жен быть сде­лан из мате­ри­а­ла, кото­рый хоро­шо выдер­жит воз­дей­ствие рас­плав­лен­ных брызг метал­ла. Если нет воз­мож­но­сти исполь­зо­вать защит­ный костюм, то мате­ри­ал одеж­ды не дол­жен содер­жать син­те­ти­че­ских мате­ри­а­лов, кото­рые лег­ко пла­вят­ся и могут при­чи­нить вред свар­щи­ку.
  • Нуж­но наде­вать закры­тую обувь, внутрь кото­рой не попа­дут брыз­ги рас­ка­лён­но­го метал­ла при свар­ке.
  • Поме­ще­ние, в кото­ром осу­ществ­ля­ет­ся свар­ка долж­но хоро­шо вен­ти­ли­ро­вать­ся. В про­цес­се свар­ки выде­ля­ют­ся вред­ные испа­ре­ния, кото­рые нель­зя вды­хать.

Поде­лить­ся “Тех­но­ло­гия свар­ки полу­ав­то­ма­том”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Учебник частного сварщика: Глава 7. ПОЛУАВТОМАТИЧЕСКАЯ СВАРКА

Полуавтоматическая сварка пользуется огромной популярностью у сварщиков. По сравнению со сваркой плавящимися электродами, у нее целый ряд преимуществ:

1) сварка производится при малом напряжении холостого хода трансформатора, что позволяет использовать обычную электрическую проводку;

2) отсутствует шлак, что дает возможность хорошо контролировать процесс образования шва;

3) не надо делать остановки на смену электрода;

4) возможность сварки как толстого, так и тонкого металла;

5) высокая скорость сварки и связанные с этим малые деформации металла.

Чаще всего такую сварку приобретают те, кто занимается кузовным ремонтом автомобилей.

Принцип работы полуавтомата

Полуавтоматом можно сваривать как тонкую автомобильную сталь, так и пластины толщиной до 10 мм. Этого вполне достаточно для выполнения всех заказов частного сварщика. Такая универсальность полуавтоматов обусловлена способом формирования сварочного шва. Этот способ можно охарактеризовать как контактно-дуговой (для тонкого металла).

Вы, наверное, замечали, как опытный сварщик варит тонкий металл электродом диаметром 3 мм. Он периодически гасит дугу, удлиняя ее. Такой способ позволяет варить тонкий металл на большом токе, не прожигая металл. В полуавтомате функции гашения дуги выполняются автоматически со скоростью гораздо большей, чем это может позволить себе сварщик. Такая возможность обеспечивает высокое качество сварки тонкого металла. На практике это выглядит так (Рис. 7. 1.):

при соприкосновении конца проволоки (1) с металлом в месте контакта выделяется тепло, проволока разогревается.

Разогрев проволоки приводит к началу ее плавления (2). Расплавляясь, проволока становится тоньше.

Утоньшение разрывается, и возникает дуга (3). Дуга оплавляет оторвавшуюся каплю и, удлинившись, гаснет. Автомат подает проволоку вниз, процесс повторяется вновь. Весь цикл возникновения-гашения дуги повторяется со скоростью примерно 90 раз в секунду, из-за этого дуга при сварке издает характерный шипящий звук.

Устройство полуавтомата

Полуавтомат состоит из следующих элементов:

- выпрямитель переменного тока;

- механизм подачи проволоки;

- баллон с защитным газом;

- подогреватель и осушитель газа;

- шланг для подачи проволоки, электроэнергии и защитного газа к пистолету;

- сварочный пистолет с кнопкой включения сварочного тока, подачи проволоки, защитного газа;

- провод «массы» для включения свариваемой детали в электрическую цепь.

Выпрямитель переменного тока

Выпрямитель переменного тока полуавтомата отличается от аналогичного выпрямителя для дуговой сварки покрытым электродом.

Прежде всего, для полуавтомата требуется выпрямитель с жесткой выходной характеристикой, то есть выдаваемое им напряжение не должно изменяться под воздействием изменения сварочного тока. Это необходимо для быстрого расплавления конца проволоки при соприкосновении ее с металлом.

Жесткая выходная характеристика трансформатора получается при непосредственной намотке вторичной обмотки поверх первичной. Регулировка тока должна осуществляться отводами от витков вторичной обмотки.

Напряжение трансформатора полуавтомата также отличается. Оно должно быть от 18 до 30 вольт. Регулируется отводами от вторичной обмотки трансформатора с таким расчетом, чтобы ступенчато изменять напряжение на величину 3 - 4 вольта.

Включать сопротивление между выпрямителем и сварочной проволокой запрещается.

Конденсаторы фильтра и дроссель также не требуются. Дроссель с небольшой индуктивностью может быть использован для уменьшения разбрызгивания металла.

Механизм подачи проволоки

Полуавтомат потому и называется полуавтоматом, что проволока здесь подается автоматически, а сварка производится вручную.

 Катушка для проволоки крепится на специальный штырь, имеющий тормозную пружину. Пружина не дает раскручиваться катушке по инерции в случае остановки подающего механизма.

Подающий механизм (Рис. 7. 3.) состоит из электромотора, редуктора, подающего и прижимного ролика.

Электромотор имеет плавный регулятор оборотов. Ручка регулятора оборотов вынесена на внешнюю панель. Ею сварщик устанавливает скорость подачи проволоки.

Редуктор должен понижать скорость вращения электромотора таким образом, чтобы скорость подачи проволоки находилась в пределах 100 – 300 м/час.

Подающий ролик имеет кольцевую канавку, удерживающую проволоку. Прижимной ролик с помощью пружины создает необходимое толкающее усилие. Сжатие пружины можно регулировать вручную.

Защитные газы

Если вы планируете использовать полуавтомат только для сварки кузовов автомобилей, в качестве защитного газа вам вполне подойдет сварочный углекислый газ. При отсутствии такового можете использовать углекислый газ, предназначенный для газирования воды.

Некоторая пористость шва, получающаяся при использовании пищевого углекислого газа, в кузовных работах вполне допустима.

Если вы рассчитываете заниматься не только кузовами, но и более ответственными работами, например, сваркой емкостей, работающих под давлением, то необходимо подумать о более надежной защите.

Самый лучший вариант – использовать для защиты места сварки смесь аргона и углекислого газа. Аргона в смеси должно быть 75 – 85%, углекислого газа 15 - 25%. Такая смесь дает высокое качество шва. Чистый аргон использовать нельзя, так как дуга будет удлиняться до токоподводящего мундштука, и равномерная сварка не получится.

При невозможности приобрести такую смесь, используйте осушенный сварочный или пищевой углекислый газ.

Осушитель углекислого газа

Схема осушителя углекислого газа приведена на Рис. 7. 4.


Влага, содержащаяся в углекислом газе, вызывает пористость шва. Удалить ее можно, используя простейший осушитель.

Влагопоглотитель засыпается в корпус и с двух сторон уплотняется фильтрами твердых частиц и решетками. Решетка на выходе для надежности поджимается пружиной.

В качестве влагопоглотителя можно использовать силикагель, алюмогликоль, медный купорос, хлористый кальций.

Силикагель и медный купорос можно восстанавливать, прокаливая при температуре 250 - 500°С в течение 1 – 2 часов.

Подогреватель

При сварке металла более толстого, чем автомобильный кузов, приходится устанавливать повышенный расход защитного газа.

Углекислый газ в баллоне получается путем испарения жидкой углекислоты. При повышенном испарении углекислота сильно охлаждается, и углекислый газ, проходящий через редуктор и осушитель, может превращаться в лед, забивающий проходные каналы.

Сильно охлажденный газ предварительно подогревается специальным подогревателем. Схема подачи защитного газа с использованием подогревателя и осушителя приведена на Рис. 7. 5.

Сильно охлажденный газ выходит из баллона, подогревается в подогревателе, отдает излишнюю влагу в осушителе и выходит на манометр.

Манометр можно использовать обычный кислородный, или же приобрести специальный углекислотный. Разница между ними несущественна.

Схема подогревателя изображена на Рис. 7. 6.

Нагревательный элемент питается напряжением 20 – 36 вольт. Газ, проходя по змеевику, нагревается до температуры 10 - 15°С.

Шланг подвода газа, проволоки, электроэнергии

Разрез такого шланга изображен на Рис. 7. 7.


Резиновая оболочка является направляющей для подвода защитного газа.

Ток к токосъемнику подводится по многожильной токоподводящей оплетке.

Спираль облегчает скольжение сварочной проволоки.

Ток к сварочной проволоке подводится с помощью токосъемника.

Соотношение между диаметром сварочной проволоки и внутренним диаметром спирали и токосъемника смотрите по Таблице 7. 1.

Сварочный пистолет

То, что держит сварщик в руке при сварке полуавтоматом, действительно напоминает пистолет: рукоятка, курок, ствол.

Курок, он же выключатель сварочного пистолета, выполняет три функции. Одним нажатием курка мы включаем подачу сварочного тока, защитного газа, сварочной проволоки.

Если вы приобретаете готовый сварочный пистолет, обратите внимание на Рис. 7. 8.; возможно, это то, что вам как раз нужно.


Пистолеты заводского изготовления, как правило, поставляются вместе со шлангами.

Полуавтоматом можно производить сварку алюминия. Для этого требуется защитный газ аргон и пистолет, изображенный на Рис. 7. 9.

Во время работы пистолет нуждается в постоянном уходе. Брызги металла, в изобилии образующиеся при газовой сварке, попадают в полость между газовым соплом и контактным наконечником. Их необходимо регулярно удалять маленькой отверткой.

Второе приспособление, что должно быть всегда под рукой, – кусачки-бокорезы. Ими удаляется излишек сварочной проволоки.

В процессе сварки необходимо контролировать такой параметр, как вылет сварочной проволоки (Рис. 7. 10.). Его величина часто указывается в специальных таблицах.

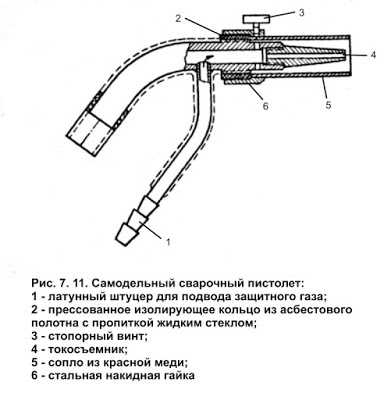

При желании сварочный пистолет можно изготовить самостоятельно. Один из вариантов такого изготовления показан на Рис. 7. 11. Шланг для подвода газа здесь выполнен отдельно. Сварочный ток и проволока подаются по общему шлангу. Токоподводящий наконечник сделан из мундштука газовой горелки.


Сварочная проволока

 По способам защиты в полуавтомате используются два вида сварочной проволоки. Первый - проволока с защитой углекислым газом. Она имеет добавки марганца и кремния. Ее марка СВ – 08 ГС или СВ ‑08 Г2С. При сварке выгорающие марганец и кремний замещаются поступающими из проволоки. Углекислый газ является активным, при высокой температуре дуги он разлагается на углерод и кислород. Кислород активно окисляет плавящийся металл, что вызывает поры. Марганец и кремний удаляют кислород из сварочной ванны. Такую проволоку рекомендуется использовать в помещении, где нет ветра, сдувающего защитный углекислый газ.

Вторую разновидность проволоки можно использовать при сварке вне помещений. Она является самозащитной, углекислый газ для ее защиты не требуется. Самозащита проволоки осуществляется, чаще всего, за счет специальной флюсовой сердцевины. Такая проволока дороже газозащитной, поэтому ее лучше использовать только для работы вне помещений. Качество шва, сваренного такой проволокой, ниже, чем газозащитной. При покупке проволоки обращайте внимание на ее внешний вид. Загрязнения, ржавчина, следы масла очень быстро засорят спираль шланга вашего полуавтомата. Лучше всего, если катушка с проволокой будет упакована в герметичную полиэтиленовую пленку.

Выбор полуавтомата


При покупке полуавтомата вначале определитесь, для чего он вам нужен. Полуавтомат незаменим только при сварке тонкого листового металла, для чего его чаще всего и приобретают. Такой аппарат стоит недорого и способен работать от сети 220 В. Примерный образец такого полуавтомата смотрите на Рис. 7. 12.

Если вы планируете организовать стационарное мелкосерийное производство толстых металлических конструкций, стоит задуматься о приобретении полуавтомата профессионального типа (Рис. 7. 13.).


Между этими двумя крайними полюсами находится масса аппаратов бытового и полупрофессионального типов. Делая выбор, посмотрите в паспорте аппарата, на какую толщину металла и продолжительность сварки он рассчитан. Что такое продолжительность сварки, посмотрите еще раз Главу 3. При приобретении аппарата для кузовных работ выбирайте тот, что реализует дополнительную услугу в виде точечной сварки.

Выбор режимов сварки

При сварке полуавтоматом большое значение имеет полярность тока, напряжение на дуге, диаметр и вылет электродной проволоки, а также скорость подачи проволоки.

Чаще всего применяется постоянный ток обратной полярности. Величину тока установите по Таблице 7. 2. В некоторых аппаратах вместо шкалы сварочного тока имеется шкала установки напряжения на дуге. Регулировку можно производить любым из этих параметров.


Второй устанавливаемый параметр – скорость подачи сварочной проволоки. Скорость подачи сварочной проволоки имеет большое значение для нагрева и качества шва. При правильно выбранной скорости аппарат издает равномерный шипящий звук. Практически все современные аппараты обеспечивают плавную регулировку скорости подачи проволоки. Ручка регулировки устанавливается на передней панели аппарата.

Третья регулировка – расход защитного газа. При наличии редуктора с расходомером расход установите редуктором, нажав курок пистолета. Подачу проволоки при этом необходимо остановить, повернув влево до упора ручку регулировки подачи проволоки. Если это не помогает, поднимите нажимной рычаг прижимного валика (Рис. 7.14.). При отсутствии расходомера расход газа определите опытным путем, устанавливая давление на редукторе в пределах 0,3 – 0,8 кгс/см².

Два следующих параметра (скорость сварки и вылет электрода) поддерживайте в процессе сварки.

Подготовка полуавтомата к работе

Вначале положите пистолет с подсоединенным кабелем на пол, максимально выпрямив кабель.

Катушку с проволокой освободите от полиэтиленовой упаковки, кусачками откусите загнутый конец проволоки. С торца откушенной проволоки напильником удалите заусеницы. Придерживайте проволоку свободной рукой, иначе она размотается.

Катушку с проволокой вставьте в аппарат и заведите свободный конец проволоки в направляющие.

Регулятор подачи проволоки поставьте на минимальные обороты и включите механизм подачи.

Дождитесь выхода проволоки из пистолета и откусите ее по размеру вылета (Таблица 7. 2.).

Дальше установите силу прижимного усилия. В разных конструкциях она может устанавливаться по-разному, но принцип везде один: сила нажима прижимного ролика регулируется сжатием (растяжением) пружины. В процессе работы проволока может привариваться к токосъемному наконечнику, и, если давление прижимного ролика велико, она начинает скручиваться. Прижмите пистолет к полу, имитируя залипание проволоки. Включите подачу проволоки и понаблюдайте за подающим механизмом. Ролики должны вращаться, но проскальзывать. Поднимите пистолет и убедитесь, что проволока свободно подается. Регулировку можно считать завершенной.

Тренировочные упражнения

Особенностью сварки полуавтоматом является быстрое обучение такой сварке. Возьмите металлическую пластину толщиной 1 мм, установите режимы сварки по Таблице 7. 2. Поднесите пистолет на расстояние 10 мм от пластины и нажмите курок. В направлении наложения валика наклоните пистолет под углом 35° к пластине и равномерно перемещайте пистолет.

При формировании валика учитывайте три параметра: скорость ведения пистолета вдоль места сварки, скорость подачи сварочной проволоки, напряжение на дуге.

Пистолет ведите с такой скоростью, чтобы шов формировался равномерно без прожигания пластины и значительных наплывов на ее поверхности.

Скорость подачи сварочной проволоки является ключевой для получения качественного шва. Если скорость подачи слишком велика, то выступающая из пистолета ее часть будет раскаляться докрасна, издавая громкий треск. Проволока должна расплавляться прямо у шва. Потренируйтесь устанавливать эту скорость для различной толщины металла.

Напряжение на дуге установите, ориентируясь на форму шва, так, как это показано на Рис. 7. 15.


Практические работы

Полуавтомат наиболее удобен для ремонтной сварки автомобилей или изготовления тонких металлических конструкций.

При сварке автомобилей наиболее трудоемка не сама сварка, а подготовительные работы. От качества подготовки сильно зависит и качество сварки.

Если у вас нет опыта ремонта кузовов автомобилей, поработайте вначале в паре с опытным слесарем-жестянщиком.

Подготовительные работы начинаются с удаления смятой или проржавевшей детали кузова.

Внешняя деталь (крыло, порог) удаляется с использованием остро заточенного зубила. Для удаления сварных точек лучше всего использовать зубило, показанное на Рис. 7. 16.


Сварные точки автомобиля – довольно прочная конструкция, и при их удалении зубилом возможно смятие основы кузова, к которой в дальнейшем будет привариваться новая деталь. Более аккуратно деталь можно удалить, срезав ее угольным электродом или отрезным диском. При этом остается только узкая полоска, непосредственно контактирующая с оставляемой основой. Эта полоска удаляется так, как показано на Рис. 7. 17.


Вырезание проржавевшей части кузова осуществляется отрезным диском, угольным электродом или плазменным резаком. Удаляйте все части кузова, тронутые ржавчиной.

После удаления ржавой детали изготовьте по форме выреза заплатку: положите на вырезанное пространство ватман и обозначьте контур выреза (Рис. 7.18.).


Готовый шаблон положите на металлическую пластину, обведите белым или желтым карандашом. Вырежьте металлическую заплату. Толщина заплаты должна быть равна толщине ремонтируемого металла.

Следующей операцией будет очистка места сварки до металлического блеска. Наиболее подходит для такой цели обычный отрезной диск. За счет большой скорости вращения он разогревает старую краску, что способствует ее быстрому удалению.


Наиболее простой является сварка заплатки, закрываемой в дальнейшем ковриком, панелью и так далее.

В этом случае прихватываем заплатку в четырех-шести местах, затем делаем частые прихватки с расстоянием между ними 2 – 3 сантиметра. Плотно подгоняем нахлестку, удаляем выступающие части прихваток и привариваем в такой последовательности, как нам удобно.

Иногда случается, что из-за нагрева или некачественной подгонки между пластинами возникает увеличенный зазор. Его можно устранить, освоив метод прерывистой сварки. Сварку ведите, периодически выключая курок пистолета. Таким способом можно заполнять и отверстия в металле диаметром до 10 мм.

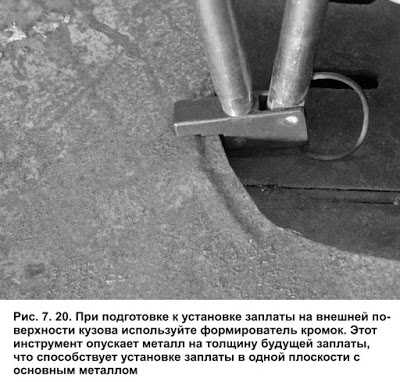

С заплаткой, размещаемой на внешней поверхности автомобиля, следует обращаться более осторожно. Она будет маскироваться только тонким слоем шпаклевки, поэтому здесь нельзя допускать небрежной подгонки и деформации в процессе сварки.


Такую заплатку следует сваривать короткими швами вразброс. Это уменьшает деформации в процессе сварки. После установки прихваток и удаления их выступающих частей производим сварку короткими швами. Каждый последующий шов располагаем как можно дальше от предыдущего. Длина шва – 0,5 – 2 см. Последними свариваем замыкающие участки между этими швами.

Внешняя облицовка автомобиля приваривается точечной сваркой. Полуавтомат, оборудованный приспособлением для точечной сварки, может выполнять сварку сплошных листов металла, однако более надежным является способ точечной сварки по отверстиям.

Отверстия просверливаем в той сопрягаемой детали, куда при сварке будет удобно ставить пистолет. Противоположную деталь зачищаем до металлического блеска. Диаметр отверстий 5 мм. Расстояние между ними выбираем соответственно заводской точечной сварке.


Деталь ставим на быстродействующие зажимы. Как показывает практика, таких зажимов должно быть не менее 6. Четыре ставятся по краям детали, а два стягивают листы в непосредственной близости от места сварки.

Плотно прижав пистолет к детали, нажимаем на курок. Время сварки устанавливаем 0,3 – 3 сек. Точки, полученные таким способом, по прочности не уступают заводским, выполненным электроконтактным способом.

При изготовлении металлических конструкций из листового материала также необходимо учитывать возможность деформаций. Примеры правильной последовательности сварки изображены на Рис. 7. 22 и 7. 23.


svarnoj.blogspot.com

Как варить полуавтоматом с углекислотой

Сварка в среде нейтрального газа является надёжным и прочным соединением заготовок в одно целое. Стоимость углекислоты по отношению к аргону и гелию значительно ниже и это улучшает соотношение цены и качества работы. Необходимо знать, как правильно варить полуавтоматом с углекислотой, добиваясь при этом хорошего качества шва. Можно варить, используя смеси газов, когда необходимо повышенное качество, а можно обучиться сварке в углекислотной среде с использованием полуавтомата и регулируемой подачи сварочной проволоки. Мы расскажем подробно об этом процессе, позволяющем сэкономить немалые средства и добиться необходимого результата.

Способы сварки в защитной среде

Сварка с регулируемой полуавтоматической подачей проволоки в среду воздействия дуги короткого замыкания, может происходить в активном газовом составе или же в инертном, препятствующем окислению в зоне соединения заготовок. Углекислый газ изолирует сварной шов от воздействия кислорода и придаёт эластичность и прочность месту стыка деталей.

Использование полуавтоматических инверторов придало новый качественный уровень процессу соединения заготовок и большие возможности ремонта дефектных узлов и деталей. Это особенно важно при сварке различных сплавов алюминия, титана и нержавеющих и легированных сталей.

Итак, как варить полуавтоматом и какие методы при этом используются в наше время? Наиболее популярными способами соединения металлов в инертной газовой среде являются схемы с использованием защитной оболочки, которая препятствует окислению, свариваемых металлов или сплавов.

В настоящее время используются наиболее активно следующие способы:

  • соединение металлов и сплавов методом TIG с применением чрезвычайно тугоплавкого вольфрамового электрода в среде инертного газа и ручной подачей необходимой присадочной проволоки в сварочную ванночку;
  • метод MIG/MAG, позволяющий осуществлять полуавтоматическую, регулируемую подачу сварочной проволоки в зону дуги короткого замыкания под действием защитного газа.

Нужно отметить, что метод TIG более дешёвый, но менее технологичный, поскольку при нём необходима ручная подача сварочной проволоки в ванночку тогда, как при способе MIG/MAG подразумевается полуавтоматический процесс. Инверторы MIG/MAG позволяют сваривать огромное количество материалов с помощью устройства автоматической, регулируемой подачи сварочной проволоки различного состава в зону действия дуги короткого замыкания. Этот процесс происходит с помощью протяжки проволоки со встроенного барабана через еврорукав и горелку непосредственно в зону сварки.

Эта совершенная схема позволяет задействовать электрическую цепь задержки подачи импульсного тока на проволоку, являющуюся электродом, после подачи защитного газа. Горелка снабжается насадками, которые позволяют подавать проволоку разного диаметра в зону воздействия сварочного тока с необходимой скоростью.

Важно отметить, что состав и диаметр сварочной проволоки завит от толщины и состава заготовок и подбирается индивидуально для каждого процесса.

Преимущества и недостатки сварки в углекислотной среде

У сварки этим методом, как и всяким другим, есть свои преимущества и недостатки, которые облегчают выбор в пользу наилучшего варианта по цене и качеству работы. Чтобы понять, как правильно варить полуавтоматом с углекислотой, необходимо оценить перспективы использования именно этого метода, заключающиеся в следующем:

  1. стоимость углекислоты ниже стоимости аргона или смеси инертных газов;
  2. качество сварки сравнимо с использованием инертных газов;
  3. производительность и узкая зона температурного воздействия позволяет сваривать тонкий листовой металл и всевозможные сплавы;
  4. примеси приводят к образованию шлака, который легко удаляется после застывания шва.
  5. отсутствие чувствительности ко многим загрязнениям заготовок;
  6. высокая чистота углекислого газа до 99%, что обеспечивает высокое качество сварочного шва;
  7. подача проволоки необходимого для сварки состава в зону плавления с регулируемой скоростью;
  8. после очистки от шлака имеется возможность повторного прохождения шва с целью увеличения его прочностных характеристик.

Как и у каждого метода, у углекислотной сварки имеются и некоторые недостатки, прежде всего связанные с химическим составом среды, в которой происходит соединение металлов, они заключаются в следующем:

  • углекислотная сварка уступает по качеству работе в среде инертных газов;
  • шов получается более пористым и требует дополнительной очистки;
  • подача газа требует экспериментальной настройки;
  • выбор проволоки корректируется к условиям сварки в углекислоте.

Химический состав проволоки зависит от реакций, происходящих в зоне горения дуги короткого замыкания, и требует особо тщательного согласования состава свариваемых заготовок с составом присадочного материала. Но недостатки носят временный характер и обусловлены привыканием к неоднозначному процессу. В целом подбор проволоки типа СВ-08 ГС или же СВ-08ХГСМФ полностью решает проблему свариваемости заготовок. В дальнейшем процесс зависит от скорости сварки, величины тока и согласования состава деталей и проволоки, подаваемой в зону плавления металла. А это приходит только с опытом и обучением, как и подбор вылета проволоки в сварочную ванночку.

Крайне важен квалифицированный подбор состава проволоки при сварке в углекислоте, поскольку физико-химический процесс термического воздействия на шов, сильно влияет на качество соединения металлов и сплавов.

Порядок действия и технология работ при сварке углекислотой

Необходимость подготовки заготовок заключается в зачистке будущего шва от оксидной плёнки, загрязнений и формирования краёв для наилучшего соединения деталей. Практически толщина металла также влияет на выбор особого режима сварки, например, при толщине металла в 1,5−2 мм диаметр сварочной проволоки подбирается в диапазоне от 0,8 до 1,2 мм.

При толщине деталей от 3 до 8 мм, диаметр проволоки равен от 1,2 до 1,6 мм, а сварочный ток колеблется от 90 А до 250 А. Напряжение сварочной дуги меняется от 18 до 30 В, а скорость подачи проволоки зависит от качественного процесса сварки и колеблется от 150 м/час до 500 м/час.

Весь процесс крайне индивидуален и настраивается экспериментально вплоть до расхода газа и вылета проволоки в зоне действия углекислоты. Важно соблюдать следующие принципы:

  • обеспечить правильный подбор силы тока для сварки в углекислотной среде;
  • выставить скорость подачи соответствующей проволоки в зону сварочной ванночки;
  • обеспечить подготовку заготовок для наилучшего сочленения в зоне шва;
  • выставить оптимальную подачу газа в зону сварочной дуги короткого замыкания;
  • проверить герметичность соединений во избежание утечки углекислоты.

После проведения этих процедур необходимо опробовать качество и скорость сварки на пробных деталях, и отредактировать параметры действия схемы сварочного процесса. При большой толщине заготовок первый шов необходимо вести с малым током, а при повторном прохождении увеличивать силу тока пропорционально скорости движения горелки.

Провар вертикального шва должен проходить снизу вверх для обеспечения последовательного затвердения нижней части соединения металла, при этом расход углекислого газа следует немного увеличить. Расход газа может колебаться в зависимости от условий процесса от 5 л/мин до 20 л/мин. Последовательность проходящего движения руки сварщика при полуавтоматическом процессе в ореоле углекислого газа должна напоминать нанесение чешуек расплавленного металла на поверхность шва.

Очень важно, особенно в труднодоступных условиях соблюдать правила техники безопасности и пользоваться защитными средствами и сварочной маской, а также соблюдать осторожность при использовании углекислого газа.

Итог

Подводя итоги, нужно сказать, что сварка полуавтоматом в среде углекислого газа является практически полноценной заменой инертным газовым средам, но при этом обходится значительно дешевле. Практическое применение этой схемы работы вынуждает более внимательно относиться к технологическому процессу сварки деталей и узлов, которое мало отличается от сварки в среде аргона или гелия. Мы постарались максимально подробно рассказать об этом виде деятельности.

electrod.biz

Как варить металл полуавтоматом? — Моя ковка

Как варить полуавтоматом? При работе аппаратом, в отличие от ручной механизированной сварки, в сварочную зону осуществляется подача электрода.

При сварке полуавтоматом после подачи электрода сварщик выполняет работу вручную.

Дальнейшую работу сварщик производит вручную. Электродом является специальная проволока.

Виды сварочных полуавтоматов, их преимущества и недостатки

Горелка для полуавтоматической сварки плавящимся электродом: 1 — мундштук; 2 — сменный наконечник; 3 — электродная проволока; 4 — сопло.

В настоящее время выпускается большое количество полуавтоматов для сварки. Сварочным полуавтоматом выполняется варка стали, алюминия и других металлов. В заводских цехах при помощи сварочных полуавтоматов приваривают детали к металлической поверхности машин. Для этого заводские полуавтоматы снабжены боковым соплом.
В полуавтоматах в качестве электрода может быть использована алюминиевая или стальная проволока. Сварной шов приборы выполняют под защитой флюса либо в защитных газах. Есть конструкции, в которых сварной шов защищается при помощи порошковой проволоки. Полуавтоматы подразделяются на следующие виды:

  • стационарные;
  • переносные;
  • передвижные.

Преимущества варки прибором:

  1. Можно сваривать металл, имеющий небольшую толщину, до 0,5 мм.
  2. Прибор можно применять даже для варки загрязненных или ржавых поверхностей.
  3. Сварка имеет невысокую стоимость трудозатрат.
  4. Можно осуществлять варку оцинкованных деталей проволокой из медного сплава. При этом цинковое покрытие не повреждается.

Недостатки полуавтоматической сварки:

  1. При варке может разбрызгиваться металл, если не будет использован защитный газ.
  2. Открытая дуга имеет интенсивное излучение.

Полуавтомат используется для сварки деталей автомобиля.

Полуавтомат применяется при варке деталей автомобилей. Больше всего сварку полуавтоматом применяют при сваривании стальных и алюминиевых деталей.

В процессе работ применяют защитный газ: углекислый газ, аргон или гелий. Чаще всего применяют сварку стали в аргоне или углекислом газе.

Источником питания является постоянный обратный ток. Сварочный полуавтомат включает в себя источник питания, горелку и механизм подачи проволоки.

Основным механизмом полуавтомата является сварочная горелка. Она подает в зону работ сварочную проволоку и защитный газ.
Подающий механизм бывает трех видов:

  • тянущий;
  • толкающий;
  • универсальный.

Вернуться к оглавлению

Как правильно варить полуавтоматом?

При сварке обязательно используйте защитный шлем.

Материалы и инструменты:

  • свариваемый материал;
  • защитный газ или флюс;
  • источник электропитания;
  • защитный шлем;
  • защитные перчатки;
  • сварочный полуавтомат.

Перед выполнением работ нужно сделать настройку аппарата:

  1. Выбирают силу тока, которая зависит от толщины металла. Обычно в инструкции аппарата указывается, какая сила тока необходима для той или иной толщины металла. При малой силе тока сварка получается некачественной.
  2. Настраивают скорость подачи электрода. Скорость устанавливают при помощи специальных шестерен, которые входят в комплект к прибору.
  3. Устанавливают определенную силу тока и напряжение на источнике тока.
  4. Затем выполняют предварительную проверочную сварку на небольшом кусочке металла. Если сварка некачественная, проводят повторную настройку аппарата. Если полуавтомат настроен правильно, сварочный шов будет плотным, в аппарат подается необходимое количество сварочной проволоки и защитного газа.
  5. Регулятор подачи проволоки необходимо поставить в положение «вперед».
  6. Наполняют воронку флюсом или защитным газом.
  7. Устанавливают держатель, при этом необходимо, чтобы в сварочной зоне находился наконечник.
  8. Открывают заслонку воронки для защитного газа. Нажимают кнопку «пуск», при этом чиркая по месту варки. В результате этого загорается дуга и начинается процесс варки.

Вернуться к оглавлению

Сварка полуавтоматом алюминия

Аппарат подает электрод к свариваемому металлу. Всю работу сварщик должен выполнять самостоятельно.

Схема дуговой сварки алюминия.

Как выполняется дуговая сварка алюминия:

  1. Материал необходимо варить алюминиевой проволокой. Алюминиевая проволока мягкая, образует петли, поэтому при сварке необходимо применять специальный токосъем.
  2. При сварке алюминия используется аргон. Он должен соответствовать необходимым параметрам. Аргон должен иметь давление, позволяющее надежно защитить сварочную ванну.
  3. При этом надо обеспечить такую сварку, в процессе которой не будет попадания разреженного воздуха в аппарат, которая может произойти при высокой скорости прохождения газа.

Сварщик выполняет следующую работу:

  1. Очищает материал, предназначенный для сваривания.
  2. При помощи растворителя удаляет все загрязнения.
  3. Выполняет проверочный шов на специальном образце.
  4. Сварщик должен уметь пробить окисную пленку на материале, правильно выполнять сварку металла и при этом контролировать сварочную ванну.

При соблюдении этих условий варка алюминия будет выполнена правильно.

Вернуться к оглавлению

Сварка аппаратом в углекислом газе

Сварку полуавтоматом в среде углекислого газа производят при сборке и ремонте автомобилей.

Схема сварки в углекислом газе.

Преимущества варки в углекислом газе:

  1. Возможность сделать небольшой узкий шов позволяет приваривать мелкие детали к металлическим поверхностям машины.
  2. При варке повреждается небольшой узкий слой краски, что сокращает отделочные работы в дальнейшем.
  3. Высокая скорость подачи электрода, которая повышает производительность труда.
  4. Сварочный шов очень прочный, имеет высокое качество.
  5. Не нужно предварительно подгонять детали, которые будут сваривать.
  6. Сварка в углекислом газе позволяет получить сварные соединения различной толщины.
  7. Из всех защитных газов, используемых при сварке, углекислый газ является самым доступным.
  8. Выполнение работ при сварке в углекислом газе быстро осваивается сварщиком.

Вернуться к оглавлению

Сварка без использования защитного газа

Благодаря использованию защитного газа улучшается качество сварного шва.

Схема сварки под флюсом.

Если сварку собираются выполнять нечасто, то баллон с углекислым газом обычно не покупают. В таком случае можно вместо защитного газа применять флюсовую или порошковую сварочную проволоку.

Проволока состоит из стальной трубки. Флюс находится внутри этой трубки. Во время сварки флюс сгорает и образует в свариваемой зоне облачко газа, которое защищает сварной шов. Сварку при этом выполняют прямым током.

Варка вертикального шва имеет свои особенности. При варке тепло перемещается кверху. Поэтому сварочный аппарат ведут по направлению вниз. Горелку наклоняют слегка кверху. Это необходимо для сохранения тепла в сварочной ванне. Передвигать аппарат нужно быстро, для того чтобы опередить перемещение раскаленного металла. При этом проволока должна находиться в передней части сварочной ванны.

Вернуться к оглавлению

Какой выбрать сварочный полуавтомат?

Перед покупкой прибора нужно:

Схема устройства сварочного полуавтомата.

  1. Выяснить, какие характеристики имеет сеть электропитания, через которую будет осуществляться сварка.
  2. Выяснить, для каких работ предназначен полуавтомат.
  3. Сравнить различные виды приборов и выбрать тот, который по своим характеристикам соответствует назначению сварных работ.
  4. Тщательно освоить технологию полуавтоматической сварки.
  5. Обеспечить соблюдение правил по технике безопасности при выполнении сварки.

Полуавтоматическая сварка дает возможность варить металл различной толщины. Полуавтомат может сваривать любые детали автомобиля, которые находятся в кузове.

Вернуться к оглавлению

Способы сварки полуавтоматом

Существуют различные способы сварки.
Варка встык используется при неполной замене деталей. Например, варят встык при установке заплаты на крыло. При такой сварке не надо убирать фаски сбоку тонкого листа металла. Если толщина металла больше 2 мм, то фаски нужно снимать.

Перед началом работ необходимо выполнить точную подгонку деталей. При подгонке не должно быть зазоров между краями деталей. Если не будут выполнять подгонку, то это может повлечь деформацию деталей и поверхности металла, к которой их будут приваривать.

Этот способ используют для сварки деталей кузова и наружной поверхности автомобиля. Сварку встык используют в тех случаях, когда требуется высокая точность сварки. Бывает необходимо на место поврежденного участка приварить новый элемент. При этом заменяют не всю деталь, а лишь ее часть. Для этого осуществляют сварку встык сплошным швом. Затем делают зачистку. При качественной сварке после зачистки не придется выполнять шпаклевку.

Схема сварки встык.

При сварке встык нужно выполнять много работ по подгонке деталей. Поэтому такую работу должен производить сварщик высокой квалификации.
Сварку встык металла, имеющего большую толщину, выполнять намного проще. При этом не нужна точная подгонка. Сварку выполняют сплошным точечным швом.

Сварка внахлест является самой распространенной. При такой сварке одну часть металла накладывают на другую. Сварка внахлест используется при варке ремонтных заплат. Такой вид сварки применяют при замене или ремонте порогов, лонжеронов, усилителей.

Сварка через отверстие является разновидностью варки внахлест. Применяется при ремонте машины. Также методом электрозаклепки можно приваривать новые детали, например крылья, пороги на силовые элементы кузова.

Существуют следующие виды сварных швов:

  • точечные;
  • сплошные;
  • сплошные прерывистые.

Точечный шов  — это сварочные точки, расположенные на определенном расстоянии друг от друга.

Точечный шов представляет собой сварные точки, которые расположены на определенном расстоянии друг от друга. Это расстояние бывает от 1 мм до нескольких см.

Сплошной шов состоит из точек, которые находятся рядом друг с другом и заходят одна на другую. Сплошной шов используют при сваривании встык металла, имеющего различную толщину. В кузове машины такой шов не используют, так как кузов должен быть пластичным, чтобы избежать деформаций.

Сплошной шов обладает высокой прочностью, но не придает эластичность соединениям. Сплошной шов используют для создания высокой прочности сварных соединений, например, при сварке бака для воды, который устанавливают в бане или при выполнении деталей из стального профиля.

Сплошной прерывистый шов представляет собой чередование сплошных участков шва с промежутками. Расстояния сплошных участков и промежутков выбираются сварщиком в зависимости от поставленной цели. Таким швом сваривают силовые элементы кузова, изготовленные из металла большой толщины.

Вернуться к оглавлению

Металл необходимо подготовить к сварке

Перед варкой следует обязательно очистить металл.

Перед варкой металл очищают от различных загрязнений, ржавчины, красителей, покрытий и смазки.

Затем детали, которые будут сваривать, необходимо совместить друг с другом без наличия зазоров. Совместить детали можно зажимами или креплением на болтах.

Затем выбирают величину сварочного тока. Он зависит от толщины металла. Если сваривают металл, имеющий небольшую толщину, сила тока составляет приблизительно 50 А.
Для того чтобы установить силу тока, необходимо сначала ознакомиться с инструкцией прибора. Если сила тока выбрана правильно, сварной шов будет качественным.

Затем выполняют пробную варку. Выполняют сварные точки на металле. Сварку выполняют в защитном шлеме и перчатках. Сначала подносят аппарат к поверхности на расстояние 4 мм. Аппарат надо держать двумя руками за рукоятку. Нажимают кнопку, при этом загорается дуга. Через 3 секунды отпускают кнопку. Получилась сварная точка. Нужно оценить ее качество.

Если сварочный ток слишком мал, то расплавленный металл не растекается должным образом, а деталь не проваривается окончательно. При таком варианте нужно увеличить силу тока и проварить еще раз. Если ток выбран правильно, то расплавленный металл растекается хорошо и сварка выполняется качественно. На противоположной стороне детали образуется капля расплавленного металла.

Если ток слишком большой, то сварная точка проседает, на обратной стороне детали повиснет капля. Если ток настолько большой, что при варке в металле прожгли дыру, то необходимо убавить ток. Пробную варку выполняют до тех пор, пока не получится правильная сварная точка. После пробных сварок можно учиться сваривать куски металла.

Вернуться к оглавлению

Какие проблемы могут возникнуть при сварке?

При выполнении сварочных работ полуавтоматом может быть неправильно выбран режим работы прибора.

Таблица определения силы тока в зависимости от толщины металла.

  1. Если неправильно выбран сварочный ток, то возможен прожог металла. Иногда на конце электрода образуется большая капля металла и приваривается к медному наконечнику. Дальнейшая сварка становится невозможной. В этом случае нужно снять сопло и напильником запилить край наконечника. Пилить надо до тех пор, пока проволока не освободится от наконечника. После устранения проблем правильно устанавливают необходимый ток и продолжают сварку.
  2. Если произошла неправильная регулировка прижима проволоки в электроде, то проволока ломается на выходе из сопла. Необходимо отрегулировать прижим правильно.
  3. Если слишком мал расход защитного газа, то сварка становится пористой. Надо увеличить расход газа, установив правильно редуктор. В инструкциях к приборам указаны необходимые нормы.

Могут возникнуть проблемы, которые связаны с неисправностями прибора.
В аппарате может изнашиваться медный наконечник. При этом слышны щелчки, дуга горит непостоянно, сварка не происходит. Механический износ наконечника происходит из-за трения о проволоку. Также может произойти эрозия наконечника от воздействия высокой силы тока. Если наконечник пришел в негодность, его необходимо заменить.

Во время сварки иногда не получается выполнить шов необходимого качества. Если при этом сварочный ток и скорость подачи проволоки установлены правильно, то причиной данных проблем может стать пониженное напряжение в электросети.

Сварку металла полуавтоматом можно выполнять своими руками. Для этого нужно научиться основам производства сварочных работ. Большое значение имеет подготовка металла и свариваемых деталей, правильный выбор и установка необходимых параметров аппарата, выполнение пробной сварки.

Сначала нужно научиться варить полуавтоматом несложные элементы. Постепенно с приобретением опыта сварщика можно будет сваривать детали автомобиля и другую работу высокой сложности, получая при этом отличное качество сварки.

moyakovka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
