Сварка алюминиевых сплавов полуавтоматом (MIG/MAG – сварка) осуществляется сварочной проволокой для алюминия и сплавов в среде газа или самозащитной проволокой. При этом для защиты алюминия от окисления используется инертный газ, чаще всего аргон или смесь аргона и углекислоты. Подача присадочной проволоки происходит автоматически, а перемещение горелки сварщик осуществляет вручную.

Сварка алюминия полуавтоматом без газа не рекомендуется к применению и встречается гораздо реже, так как в этом случае:
•    значительно увеличивается пористость шва и при этом уменьшается прочность;
•    застывший шлак плохо отделяется;
•    присутствует сильное разбрызгивание металла.

Основной причиной использования этого метода сварки, это его дешевизна. Поэтому сварка полуавтоматом без защитного газа имеет популярность у «халтурщиков», которым не до эстетики и качестве шва.
Сварка алюминия отличается от сварки стали тем, что алюминий имеет большую теплопроводность, влекущую при сварке массивных конструкций обязательный дополнительный прогрев.
Именно этот метод нашёл широкие применение при сварке в промышленных масштабах. В том числе в автомобильной и авиационной промышленности. Тем более, что в этом случае используются:
• высококачественный инертный газ и присадочная проволока;
• труд высококвалифицированных сварщиков;

• профессиональное оборудование.

В совокупности, эти три фактора обеспечивают высокий результат.
Чем отличается сварка алюминия полуавтоматом от аргонодуговой (TIG)
Основные отличия:
1.    Используется различный тип электрода. Для аргонодуговой сварки используются электроды из тугоплавкого вольфрама, а при MIG-сварке применяется алюминиевая проволока.
2.    Аргонодуговой метод предназначен для ручного вида сварки.
3.    Чаще всего аргонодуговой сваркой завариваются более ответственные участки из-за более высокой прочности соединения.
4.    Сварка вольфрамовым электродом (TIG) требует больше денежных вложений на расходные материалы и комплектующие.

Сварочный полуавтомат для сварки алюминия может быть оснащен стандартными функциями и с импульсным режимом. Использование импульсного режима дает эффект, моментального пробивания оксидной пленки на поверхности свариваемого изделия. Каждая капля расплавленного алюминия из проволоки в момент действия импульса высокого напряжения вдавливается в поверхность.

В результате значительно повышается качество сварного шва при значительном уменьшении разбрызгивания металла.
Особенности и сильные стороны сварки полуавтоматом алюминия:
1.    Высокая производительность. По сравнению с аргонодуговой сваркой скорость возрастает в три раза.
2.    Простота. Этот метод значительно проще, чем аргонодуговой, им легко может овладеть даже любитель. Поэтому сварка алюминия полуавтоматом своими руками представляется вполне обыденным делом.
3.    Наличие импульсного режима в аппарате MIG позволяет увеличить эффективность выполнения сварочных работ и качество шва.
4.    Обязательно использование высококачественной сварочной проволоки.

5. Для алюминия чаще всего выставляют подачу проволоки на 15-20% выше, чем для той же толщины черного металла (стали) и приблизительно на 30% напряжения.

Чтобы окончательно разобраться с вопросом, можно ли полуавтоматом варить алюминий, необходимо четко уяснить дополнительные требования к используемому оборудованию и расходным материалам:
1.     Сварка должна осуществляться на токе обратной полярности, в противном случае оксидная пленка не разрушится.
2.    Желательно чтобы механизм протяжки проволоки имел 4 ролика, так как алюминий мягкий металл и будет сминаться при сопротивлении в момент подачи. Важно, чтобы ролик был U – образный, гладкий и без насечек.
3.    Наконечник в горелке должен стоять на размер больше чем используется проволока, так как при нагреве алюминий расширяется сильнее, чем сталь.
4.    Желательно использовать сварочную смесь 98/2 в качестве инертного газа, так как в этом случае обеспечивается высокое качество сварного шва, и достаточное охлаждение горелки.

5. Горелка к полуавтомату должна иметь специальный тефлоновый канал для того, чтобы уменьшить трение алюминиевой проволоки.

Характеристики

Сварочный полуавтомат своими руками пошагово

Статьи

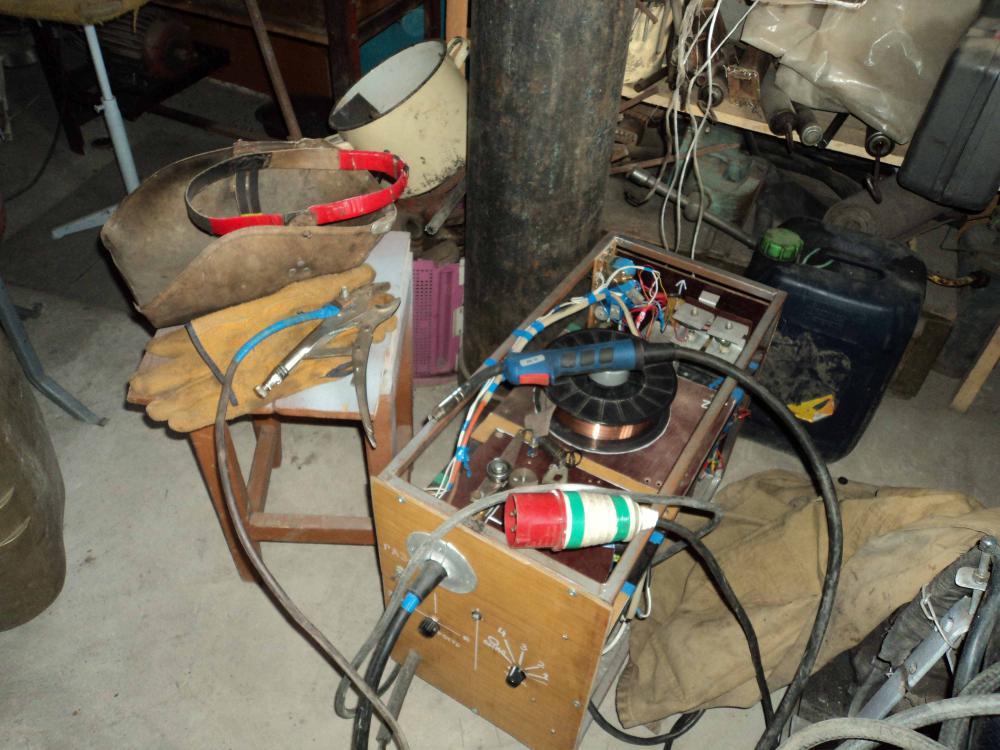

Сварочный полуавтомат своими руками

Сварка металла может пригодиться в любой момент. Используемый для неё сварочный аппарат полезен в домашнем хозяйстве. Он позволяет самостоятельно решать вопросы с небольшими ремонтными работами. Но приобретение заводского сварочного полуавтомата обходится не дешево. Благо, доступно альтернативное решение — устройство можно сделать своими руками. Лучше всего создавать полуавтомат самостоятельно из инвертора.

Процесс изготовления сварочного полуавтомата своими руками
Первоначально решаются вопросы с материальным обеспечением:

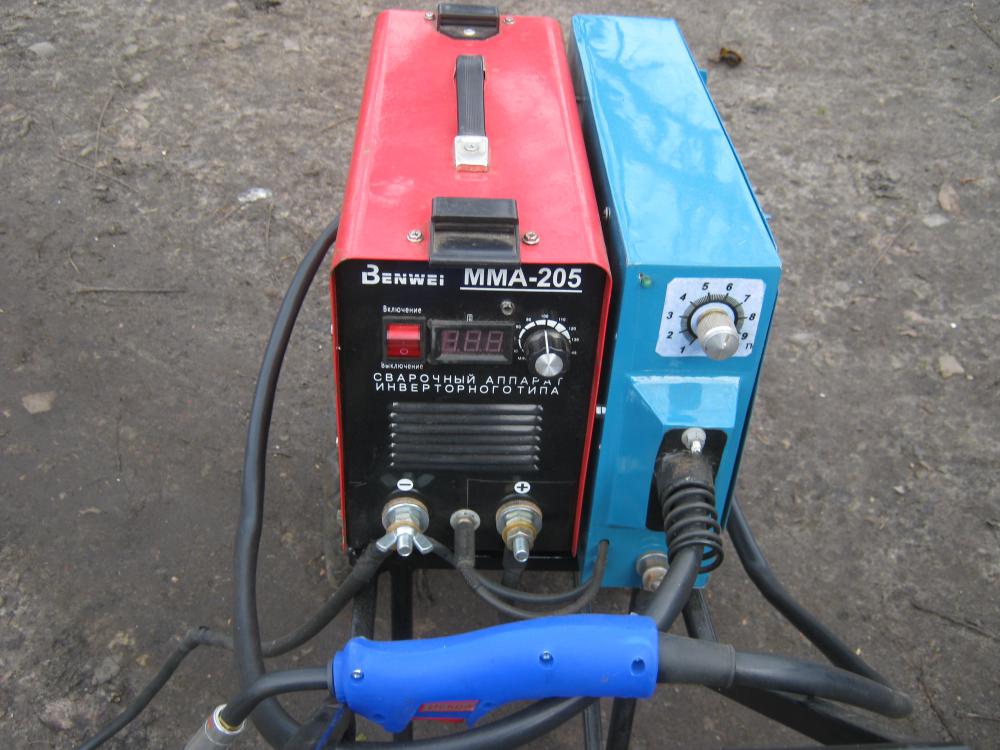

Инвертор. Нужна минимальная сила тока в 150А.

Механизм подачи, используемый для проволоки. Нужен для расходника и отвечает за его равномерную укладку.

Горелка. Используется для плавления используемой проволоки.

Газовый шланг. Обеспечивает поступление защитного газа.

Катушка. Используется как место расположения проволоки.

Подающий шланг. Обеспечивает подвод расходника к точке работы.

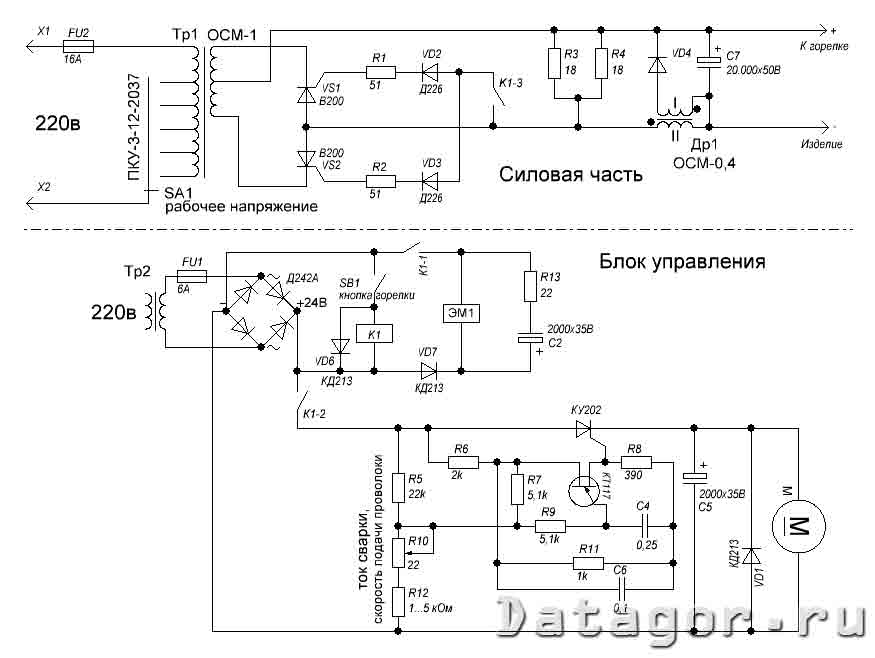

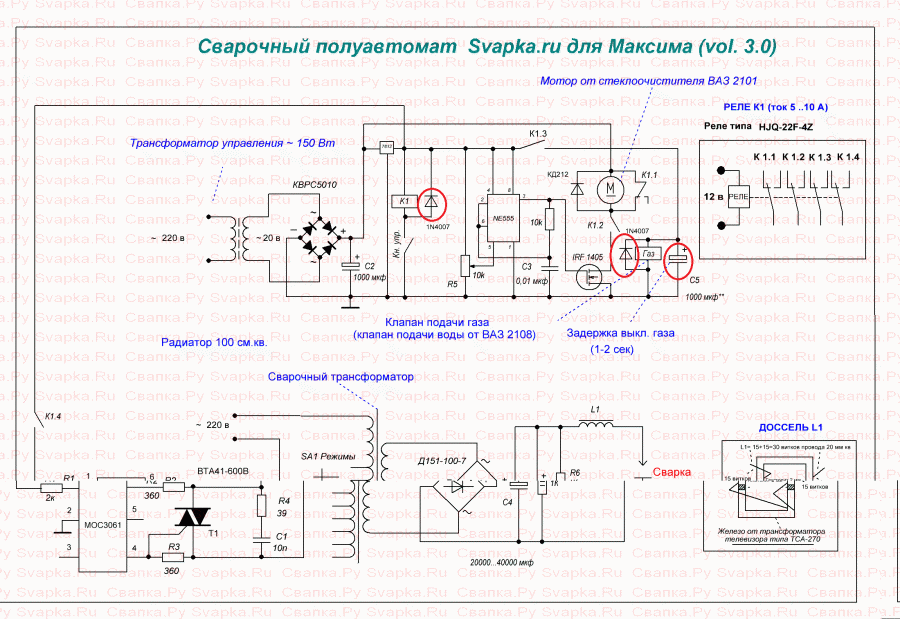

Электронный блок. Используется для управлений работой всего устройства. Он позволяет регулировать напряжение, скорость и силу тока.

Пошаговое описание процесса
Для успешного создания аппарата необходимо последовательно выполнить следующие этапы:

Переделывается составной трансформатор инвертора. Для этого на него наносится дополнительный слой, состоящий из термобумаги и полосы из меди (проволоку из этого металла использовать нельзя —он нагревается и выводит из строя). Также нужна вторичная обмотка. Она реализовывается в виде 3-х слоев жести. Чтобы обеспечить изоляцию, используется фторопластовая лента. Концы у имеющейся и дополнительной обмоток спаиваются.

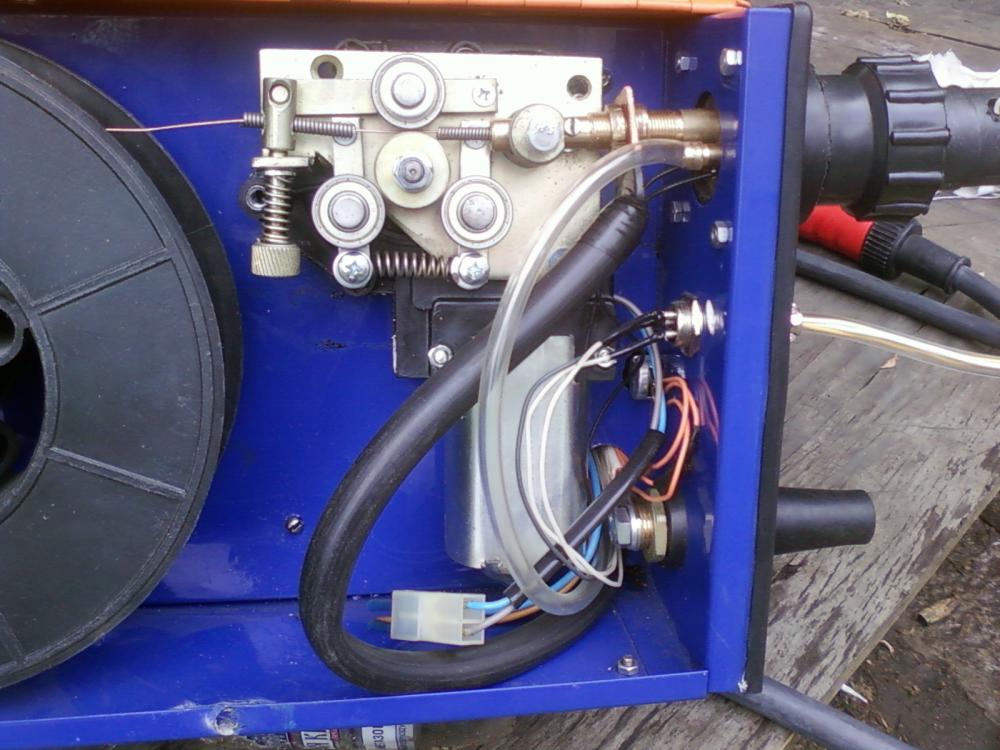

Устанавливается механизм подачи. Можно купить в магазинах или сделать самостоятельно из имеющихся составляющих. Для этого подойдут двигатели автомобильных дворников, подшипники, ролики и пластины.

Монтируется источник питания. Чтобы обеспечить функционирование сварочного полуавтомата, в качестве вариантов рассматриваются трансформатор, выпрямитель и инвертор.

Своими руками создать качественный аппарат не сложно. Для этого нужны хорошие комплектующие и размеренный подход к работе.
Комментарии:
Рекомендуемые статьи
Как выбрать сварочный полуавтомат?
Приобрести сварочный полуавтомат за доступные деньги – это вполне реальная задача. Сварочные полуавтоматы отлично подходят для сварки тонких материалов. Обеспечивают качественные швы и высокую производительность благодаря механизму автоматической подачи проволоки. Чтобы вы могли подобрать недорогую модель, подходящую для ваших целей, мы рассмотрим несколько популярных моделей: на что способна кажд..
Но при наличии желания его под силу сделать и самостоятельно, используя необходимые материалы. В статье будет рассмотрено создание его составляющей — механизма подачи проволоки для полуавтомата своими руками. Подготовка Механизм р..
Полуавтоматические сварочные аппараты востребованы в отраслях народного хозяйства и автомастерских, строительстве и частных домах. Спрос на эту технику объясняется возможностью производить швы различного вида: горизонтальные, вертикальные, потолочные, спиральные. Полуавтоматами можно сварить изделия из титана, нержавеющей стали, алюминия, чёрных металлов, причём качество сварки будет на высоком ур..

Настройка сварочного полуавтомата, равно как и обеспечение требуемых условий для работы на полуавтоматическом инверторе, проводится заранее. Но вольтаж, сила тока, скорость подачи проволоки, установка иных параметров для оборудования производится непосредственно перед началом сварочного процесса. При использовании сварщиком корректируется его работа. Порядок проведения настройки Перед использова..
перейти к содержанию
Вы новичок в мире сварки, но хотите начать создавать свои собственные шедевры из металла? Не смотрите дальше! Легкие проекты по сварке для начинающих — отличный способ начать свое путешествие по сварке.

Эти проекты, от простых садовых украшений до практичных предметов домашнего обихода, помогут вам улучшить свои навыки сварки и получить удовлетворительные результаты.
Поначалу сварка может показаться пугающей, но при правильном руководстве и практике она может превратиться в веселое и полезное хобби. Так что берите свое сварочное оборудование и приготовьтесь создать что-то потрясающее!
Деревенская звезда от брата, который только что запустил программу сварки.
Фото @bowersmethurst
Лучшие сварочные проекты для начинающих, которые можно реализовать с помощью сварочного оборудования
Первый вопрос, с которым мы часто сталкиваемся при обсуждении сварочных проектов, — с чего начать. Вам понадобится несколько основных инструментов и оборудования, чтобы начать делать простые проекты сварки.
Во-первых, сварочный аппарат или сварочный аппарат, который может быть либо сварочным аппаратом MIG, либо сварочным аппаратом TIG, либо сварочным аппаратом Stick. Мы рекомендуем YesWelder MIG 205DS-B как универсальный и удобный для начинающих сварочный аппарат, который требует базовых навыков сварки, предлагает все сварочные процессы в одном сварочном аппарате (MIG/Flux core, Stick и TIG) и дает отличные результаты.
YesWelder MIG-205DS-B Многопроцессорный сварочный аппарат MIG для алюминия
Далее вам потребуются защитные или защитные средства, такие как сварочные перчатки, сварочный шлем с хорошим обзором зоны сварки и кожаный фартук для защиты одежда. Другие сварочные инструменты и оборудование, необходимые для простых сварочных работ, включают в себя сварочный стол или верстак, различные металлические детали, угловую шлифовальную машину для очистки металла, потенциально плазменный резак, если вы выполняете точную резку, и зажимы для удержания деталей. место во время сварки.
Сварочная маска True View с автоматическим затемнением | M800HP
Имея необходимые инструменты и оборудование, вы можете начать выполнять простые сварочные работы и постепенно переходить к более сложным по мере улучшения ваших навыков. Потратив на это достаточно времени, вы даже сможете заработать приличные деньги.
CUT-55DS Пилотный дуговой плазменный резак без сенсорного управления, 55 А | Двойное напряжение 110 В/220 В
1. Сварка простой металлической коробки
Сварка простой металлической коробки может стать отличным проектом для начинающего сварщика, так как для этого требуются лишь базовые навыки сварки. Это отличная идея для начала сварочного проекта, поскольку она достаточно проста, но может помочь вам хранить металлолом или инструменты.
Чтобы сварить металлический ящик для магазина, просто отрежьте пять кусков листового металла или пластины с помощью пилы по металлу до нужных размеров для ящика. Используйте металлическую шлифовальную машину, чтобы сгладить любые шероховатости на стальных листах. Сложите части вместе, чтобы сформировать коробку, и используйте зажимы, чтобы удерживать их на месте.
Изображения для справки. Источник: https://www.youtube.com/watch?v=rhf3eUtNBik
С помощью сварочного аппарата MIG или TIG соедините углы коробки вместе, а когда углы будут прихвачены, сварите швы коробки. Обязательно заполните все зазоры или отверстия в сварном шве. Добавьте в коробку любые дополнительные элементы, такие как ручки или петли, и уберите лишний металл или мусор.
Картинки для справки. Источник: https://www.youtube.com/watch?v=rhf3eUtNBik
2. Простой сварочный стол своими руками
Сварочные столы являются важными инструментами для любого сварщика, и сборка сварочного стола своими руками может стать отличным проектом. для начинающего сварщика. Чтобы сварить простой сварочный стол, во-первых, вам нужно собрать необходимые материалы, в том числе уголок, стальной лист, квадратную трубу и пилу по металлу или угловую шлифовальную машину.
С помощью пилы по металлу или угловой шлифовальной машины отрежьте уголок нужной длины и ширины для каркаса стола. Обязательно тщательно измерьте, чтобы обеспечить квадратную и ровную раму. Используйте сварку MIG или TIG, чтобы сварить уголки вместе в углах, чтобы создать раму для стола. Убедитесь, что углы прямые и ровные.
Картинки для справки. Источник: https://www.youtube.com/watch?v=59iwQssvffM
Существует несколько вариантов выбора столешниц. Вы можете использовать цельную стальную пластину, но лучше оставлять промежутки между ними для легкого доступа к зажиму. Прикрепите стальную пластину к раме в нескольких точках. Затем приварите по периметру стола, чтобы закрепить пластину на раме. Не забудьте приварить квадратную трубу к нижней части рамы, чтобы добавить стабильности и поддержки столу. Наконец, зачистите любые шероховатости или излишки металла с помощью шлифовальной машины или напильника по металлу и при желании покрасьте или покройте стол антикоррозионным покрытием.
Картинки для справки. Источник: https://www.youtube.com/watch?v=59iwQssvffM
3. Держатель горелки MIG
Держатель горелки MIG — это полезный аксессуар для любого сварщика, и он подходит, если вы не хотите повредить инструменты для сварки MIG, если вы оставите их лежать в мастерской. Для создания этого простого сварочного проекта вам понадобится металлическая пластина, кусок круглой трубы, пила по металлу или угловая шлифовальная машина, а также сварочный аппарат MIG.
Отрежьте металлическую пластину нужного размера для основания держателя и с помощью сварочного аппарата MIG приварите круглую трубку к металлической пластине под углом 9Угол 0 градусов, создающий держатель для пушки МИГ. Затем отрежьте и приварите к задней части держателя дополнительные куски металла, чтобы добавить поддержку и устойчивость.
Фотографии для справки. Фото @nickmoulis, @teamfabgarage
4. Самодельная яма для барбекю
Все любят хорошее барбекю, и, потратив немного времени и терпения, вы можете сварить собственную яму для барбекю в качестве отличного сварочного проекта. Вы можете найти различные идеи в Интернете со стальными барабанами или другими конструкциями, и вот простая идея, которую вы можете сделать с очень небольшими навыками и базовой техникой сварки.
Картинки для справки. Источник: https://www.youtube.com/watch?v=mJhz0JfJ2KY&t=47s
. Для этого вам понадобятся стальные пластины, уголок, квадратная труба, пила по металлу или угловая шлифовальная машина, а также MIG или дуговая сварка. сварочный аппарат. Отрежьте стальные пластины, уголки и квадратные трубы до желаемых размеров для барбекю, используя пилу по металлу или угловую шлифовальную машину. Не забудьте тщательно измерить и точно вырезать детали.
Используйте сварочный аппарат MIG или Stick, чтобы сварить уголки вместе, чтобы создать раму для ямы для барбекю. Убедитесь, что углы прямые и ровные. Добавьте опоры к нижней части рамы, чтобы добавить устойчивости и поддержки яме для барбекю. Сварите стальные пластины вместе, чтобы создать варочную поверхность для ямы для барбекю.
Вырежьте и приварите дополнительные металлические детали для создания таких элементов, как крышка, вентиляционные отверстия и ручки. При желании покрасьте или покройте яму для барбекю жаростойкой краской.
5. Подставка для жаровни в форме подковы
Держатель для жарки в форме подковы может стать уникальным и деревенским дополнением к любой установке для приготовления пищи на открытом воздухе, а сварка может стать увлекательным проектом для начинающего сварщика. Для этого вам понадобятся всего три старые подковы, стальные прутья и банка огнеупорной краски.
Отрежьте стальной стержень нужной длины для ножек держателя и приварите стальной стержень к подковам, чтобы получились ножки держателя. Убедитесь, что ноги прямые и ровные. Вы можете приварить кусок стального стержня или плоского стержня, чтобы создать перекладину для держателя. Дополнительные куски металла могут создать опору для жаровни. Эти опоры должны быть приварены к перекладине и должны располагаться под углом, чтобы надежно удерживать печь. Вы можете покрасить его огнеупорной краской или оставить для более деревенского вида.
Картинки для справки. Источник: https://www.youtube.com/watch?v=xrtumAw1SCg
6. Прохладная и компактная яма для костра
Сварка ямы для костра на открытом воздухе — отличный способ улучшить навыки сварки и создать функциональное и стильное дополнение. на любое открытое пространство. Есть много способов построить уличную яму для костра, но для этого потребуется некоторый опыт резки, шлифовки, снятия фаски, соединения труб и работы с большими металлическими листами.
Отрежьте стальные стержни нужной длины для ножек уличного камина. Вырежьте боковые панели из половины листа и основания и сварите их между собой. Приварите стальные стержни к нижней части основания, чтобы создать ножки для костра. Вы можете сварить два или три куска стального стержня или плоского стержня, чтобы создать перекладины для костра. Их следует приварить к ножкам, убедившись, что они выровнены и расположены на одинаковом расстоянии друг от друга.

Изображения для справки. Источник: https://www.pinterest.com/pin/757730706031116740/
Проект “Сделай сам”: бездымный костер, часть 1 | YesWelder

Проект «Сделай сам»: бездымный костер, часть 2 | YesWelder

7. Цветок из ложки
Создание декоративных цветов из ложки может быть веселым, уникальным и одним из лучших сварочных проектов для начинающего сварщика. Вы можете упростить эту задачу, используя методы сварки MIG или TIG и ложки, которые вам не нужны на кухне. Вы можете использовать молоток, чтобы сплющить ложки, или оставить их как есть и сварить вместе. Этот простой сварочный проект выглядит фантастически, и вам не нужно много времени, чтобы сделать его. Вот несколько идей о том, как круто это может выглядеть.
Картинки для справки. Источник: https://www.youtube.com/watch?v=AtsLejSYWFo
8. Цветок из листового металла
Помимо ложек, вы также можете использовать металлические листы для создания цветов. Вам понадобятся некоторые навыки резки, чтобы сделать из листового металла лепестки цветов и листья. Поскольку речь идет о тонком и хрупком металле, вам потребуются инструменты для сварки TIG, чтобы избежать прожогов или искажений при сварке. Кроме того, вы можете использовать дрель, чтобы сделать отверстие в центре каждого лепестка и сложить их друг на друга, варьируя размер и форму лепестков, чтобы создать многослойный эффект.
Это довольно простой сварочный проект, который вы можете сделать у себя дома, но потребуется некоторое время, практика и творческий подход, чтобы сделать его правильно.
Фотографии для справки. Источник: https://www.youtube.com/watch?v=U4VT_mFUFG0
9. Дворовые подстаканники
Если вы любите проводить время во дворе, вы всегда можете сделать себе простые дворовые подстаканники. Это простой проект, и вы можете использовать различные методы сварки и материалы, такие как стержни и подковы. Стержень будет служить основой, и вы можете обрезать его до нужной длины. Для подстаканников вы можете использовать подковы, чтобы держать напитки на месте, или согнуть стержни в петлю, создав форму подстаканника. Петля должна быть достаточно большой, чтобы в нее можно было поместить дворовую чашку или другую емкость для напитков.
Вам понадобится основа, достаточно использовать круглый кусок металла. Приварите держатель и основание к основанию вашего держателя, и все готово.
Фотографии для справки. Источник: https://www.pinterest.com/pin/537898749228592487/
10. Простая подставка для карандашей
Промышленная подставка для карандашей — отличный способ разместить маркеры и карандаши в мастерской. Это довольно простой проект, который вы можете сделать дома, и вам понадобится металлолом и стальные трубы, а также он может послужить прекрасным подарком ручной работы.
Используйте небольшой оставшийся кусок стальной пластины в качестве основы и тщательно очистите его. Затем разрежьте трубку и расположите секции, например, в порядке убывания/возрастания, и сварите их. Наконец, очистите сварные швы на стальных компонентах и используйте аэрозольную краску, чтобы придать им хороший вид.
Фотографии для справки. Источник: https://www.
youtube.com/watch?v=clmTbOEqnf4
11. Номера металлических домов
Если вы живете в скучном районе, вы всегда можете выделить свой дом из толпы, создав и сварка уникальных номеров домов. Это классный проект для начинающих, который потребует некоторых навыков резки или гибки. Самое приятное в этом то, что вы можете использовать различные методы сварки, материалы и цвета. Используйте свое творчество, чтобы придать своему дому уникальный внешний вид, и вот несколько примеров, которым вы можете следовать.
Картинки для справки. Фото @langleymetalworks
12. Держатель для винных бутылок с плавающей цепочкой
Вы, наверное, видели этот удивительный держатель для винных бутылок из цепочки в Интернете, и нет смысла покупать его, так как вы можете легко сделать его с помощью старая толстая цепь, пустая бутылка из-под вина и сварочный аппарат. Помимо своей функциональности, вы должны признать, что этот держатель для винных бутылок выглядит довольно круто, так как кажется, что цепочка парит в воздухе.
Чтобы выполнить этот проект, вам сначала нужно сделать круглое основание, которое будет поддерживать вашу бутылку. Вы можете использовать банку или банку с краской в качестве ориентира, когда будете прикреплять цепочку в нескольких местах. То же самое может помочь вам сделать стебель. Лучше всего, если вы сделали его почти перпендикулярно основанию под углом примерно 85 градусов. Наконец, сделайте круг, чтобы держать бутылку и закрепите ее. Используйте последний штрих, чтобы очистить и покрасить держатель, чтобы он выглядел стильно.
Изображения для справки. Источник: https://www.youtube.com/watch?v=3Bb4KUMALo0 9.0009
13. Садовая шпалера
Вы можете помочь своим вьющимся растениям расти, соорудив простую и легкую металлическую шпалеру из стальных деталей, которые есть у вас дома. Самое приятное в этом то, что вы можете сделать его любого размера или формы, оставить его без подставки или прикрепить к забору.
В основном вам нужно будет сделать базовую раму и прикрепить поперечные сечения и опорные стержни. Вы даже можете соединить треугольную секцию крыши, чтобы она выглядела еще лучше.
Фотографии для справки. Источник: https://www.youtube.com/watch?v=T1R0Gd2pwkE
14. Висячая вывеска
Всегда есть способ украсить свой сад, и подвесные вывески могут дать вашему любимому месту уникальное имя. Как и в случае с номерами домов, вы можете использовать свои творческие способности, навыки вырезания и гибки, чтобы сделать свой уникальный знак и приварить его на место. Чтобы придать ему крутой вид, вы можете использовать декоративное кованое железо и остатки других ваших проектов и сварных изделий.
Изображения для справки. Фото @second_nature_designs
15. Проекты заборов, дверей и ворот, подтверждающие ваши навыки сварки
Сварка чугунных дверей, экранов или защитных дверей, ограждений или ворот потребует от вас несколько более высоких навыков сварки, так что это не так. один из самых подходящих проектов для новичков. Тем не менее, вы можете попрактиковаться в их изготовлении для дома и, возможно, начать зарабатывать на этом деньги. Несмотря на то, что это отличная идея для сварочного проекта, чтобы заработать деньги, вы также можете сделать это для себя и в своем магазине. Вам понадобится дуговая сварка, чугун или другой предпочтительный материал, чтобы придать ему более прочный вид, а также немного времени и терпения.
Картинки для справки. Источник: https://www.youtube.com/watch?v=ipxV_Rvy2UE. сделай себя. После сборки стола простой табурет может стать практичным и полезным проектом для начинающего сварщика. Для его изготовления вам понадобятся стальные трубы, пила по металлу или угловая шлифовальная машина, сварочный аппарат MIG или аппарат для ручной сварки, а также молоток.
Сначала отрежьте стальные трубы нужной длины для ножек стула. Затем сварите ножки стула вместе в месте их пересечения. Вы должны приварить кронштейны, чтобы стул был прочным и функциональным. Вы можете использовать стальную трубу для подставки для ног и приварить ее к ножкам стула. Вы можете сделать сиденье из куска листового металла или сделать раму и добавить дерево.
Фотографии для справки. Источник: https://www.youtube.com/watch?v=_bRlK7jQrA4
17. Подковообразная вешалка для одежды
Подковы можно использовать в самых разных сварочных работах для начинающих. Сделать вешалку из старых подков — несложный проект, и вы можете проявить свою изобретательность, чтобы внести изменения. Вешалка для одежды добавит деревенский, западный вид вашему дому или сараю.
Самый простой способ сделать этот проект – сварить 4-5 подков вместе, бок о бок. Вы можете выровнять их в соответствии со своими предпочтениями: идеально прямые для перфекционистов или хаотичные для тех, кто любит экспериментировать. После того, как вы сварите их, вы можете прибить их к доске или двери сарая.
Картинки для справки. Фото @prospectwelding
18. Подставка для ювелирных изделий
Создание подставки для ювелирных изделий — несложная задача, и, как и во многих других проектах для начинающих, которые мы описали в этой статье, вы можете использовать свое воображение, чтобы сделать ее так, как вам нравится. По сути, вам понадобится стальная пластина для основания и несколько металлических стержней. Вы можете использовать маленькие кусочки стержней, чтобы они выглядели как ветки, и один более толстый стержень, чтобы имитировать ствол. Сварите их вместе, чтобы создать дерево, а затем приварите дерево к основанию из стальной пластины.
Это всего лишь одна из самых простых идей, и вы можете работать с ней, чтобы создавать различные формы или даже использовать материалы, отличные от стали. Например, если у вас есть плазменный резак, подключенный к столу с ЧПУ, вы даже можете сделать несколько уникальных форм для стойки и приварить ее к основанию, чтобы обеспечить устойчивость.
Фотографии для справки. Источник: https://www.pinterest.com/pin/474074298249493432/
19. Ваза-кашпо в деревенском стиле
Если вы увлекаетесь металлоконструкциями и украшениями, вы можете легко сделать вазу-кашпо для дома. Этот проект похож на металлическую коробку для магазина, которую мы уже заметили, но поскольку вы будете поливать свое растение, вам придется использовать нержавеющую сталь вместо стали. Кроме того, вы можете изменить форму. Вы можете использовать квадратную форму для небольших растений, но для более крупных растений вы можете выбрать прямоугольник, чтобы обеспечить достаточно места для корней.
Как и в случае с коробкой, вам нужно будет пометить и вырезать детали, а затем просто сварить их вместе. Опять же, мы рекомендуем технику сварки TIG для лучшей эстетики, и не забудьте просверлить отверстие в нижней части, чтобы слить лишнюю воду.
Фотографии для справки. Источник: https://www.etsy.com/market/welded_planters
20. Многоугольная чаша из нержавеющей стали
Помимо вазы-кашпо, вы также можете изготовить чаши и вазы из нержавеющей стали. Вы должны использовать листы или пластины из нержавеющей стали, чтобы избежать коррозии. Есть несколько подходов к изготовлению чаш и ваз. Опытные пользователи обычно вырезают многоугольники, что требует внимания к деталям, хорошего планирования и навыков измерения. Волочение и резка занимают больше времени, чем собственно сварка, но они также более важны. После того, как вы получите детали, сварите их с помощью сварочного аппарата TIG для повышения эстетики.
Другой подход состоит в том, чтобы вырезать меньше и больше простых частей, чем простые полигоны. Просто согните их, чтобы получить хорошую форму чаши, и сварите их вместе. Вы можете приварить некоторые украшения или обработать поверхности, чтобы получить блестящую поверхность нержавеющей стали.
Изображения для справки. Источник: https://www.instructables.com/TIG-Welded-Steel-Bowl/
Заключение
Сварка может быть интересным и полезным хобби для начинающих, с широким спектром проектов, которые можно выполнять с использованием различных техники и материалов.
От простых изделий, таких как подстаканники во дворе и подставки для карандашей, до более сложных задач, таких как ямы для барбекю и столы для сварки, существует множество возможностей улучшить свои навыки сварщика и создать функциональные и декоративные предметы для дома или мастерской.
Соблюдая меры предосторожности, практикуя и совершенствуя свои методы сварки, вы можете развить навыки, необходимые для выполнения более сложных проектов и достижения отличных результатов.
👏 Вас может заинтересовать следующее:
Сварка для начинающих
Как попасть на сварку?
Основной сварочный комплект

Назад к YesWelder
Порошковая проволока против. Сплошная проволока
Защитный газ Для сварки MIG
{{ tier_title }}
“,”reward_you_get_popup”:”Ваша выгода”,”reward_they_get_popup”:”Привилегия вашего друга”,”reward_free_shipping_popup”:”Вы получаете скидку на бесплатную доставку. Они получают скидку на бесплатную доставку”,”reward_you_get_free_popup”:”Бесплатная доставка”,”popup_item_tier_benefits_title”:”Преимущества”,”popup_item_tier_benefits_next_tier”:”Следующий уровень”,”popup_item_tier_benefits_list_of_tiers”:”Список уровней”,”reward_tier_achieved_on”:”Достигнуто {{ месяц }} {{ день }}, {{ год }}”,”reward_tier_multiply”:”Множитель”,”reward_tier_multiply_points”:”{{ умножить_баллов }}x”,”earn_tier_more_points”:”Заработано {{ more_points }} /{{ next_tier_points }} {{ points_name }}”,”reward_as_discount”:”{{ сумма }} скидка”,”reward_as_points”:”{{ сумма }} {{ points_name }}”,”reward_as_gift_card”:”{{ сумма }} подарочная карта”,”flexible_discount”:”Скидка”,”flexible_discount_price”:”Цена со скидкой”,” available_discount_title”:”В данный момент у вас нет доступных наград”,”reward_your_tier”:”Ваш уровень: “,”reward_next_tier”:”Следующий уровень:”,”reward_page_confirm”:”Подтвердить обмен”,”reward_redeem_cancel”:”Отменить”,”reward_redeem_confirm”:”Подтвердить”,”reward_page_earn_points”:”Заработать баллы”,”reward_not_enough_points”: “Недостаточно баллов”,”select_rewards”:”Выберите награду”,”shop_now”:”Купить сейчас”,”reward_birthday”:”День рождения”,”reward_enter_birthday”:”Введите день рождения”,”reward_please_enter_birthday”:”Пожалуйста, введите ваш день рождения”,”reward_enter_valid_birthday”:”Введите действительную дату дня рождения”,”warning_title_for_reward”:”К сожалению, программа лояльности и вознаграждений недоступна для этой учетной записи. “,”warning_title_for_reward_requirelogin”:”Чтобы принять участие в нашей программе лояльности и Программа вознаграждений, вы должны сначала подтвердить свою учетную запись. Пожалуйста, {{ log_in_link }}, чтобы проверить свое право на участие.”,”reward_notifications_earned_points”:”Вы заработали {{ points_name }}!”,”reward_notifications_spend_your_points”:”Потратьте свои баллы! У вас есть {{ point_balance }} {{ points_name }}”,”reward_activity_reset_points”:”Сбросить баллы”,”reward_activity_reset_tiers”:”Сбросить уровни”,”reward_activity_reset_tiers_description”:””,”reward_notifications_you_have”:”У вас есть
{{ points_name }}”,”reward_notifications_discount_check”:”Используйте скидку на странице оформления заказа”,”reward_notifications_add_discount_to_your_cart”:”У вас есть доступная скидка. Добавьте скидку в корзину!”,”reward_discount_unavailable”:”Скидка недоступна”,”reward_program_emails”:”Письма по бонусной программе”,”reward_title_earn_for_place_order”:”Купите этот товар и заработайте {{ points_count }} {{ points_name }}”,” награда_title_earn_for_place_order_on_cart_or_checkout”:”Вы зарабатываете {{points_count}} {{points_name}} за эту покупку”,”reward_save_btn”:”Сохранить”,”reward_delay_points_pending_status_rule”:”В ожидании”,”referral_page_inviting_text”:”Пригласив друга”,” referral_page_your_benefit”:”Ваша выгода”,”referral_page_your_friends_benefit”:”Привилегия вашего друга”,”referral_page_get”:”Получите”,”referral_page_no_reward_text”:”похвалите, пригласив своих друзей!”,”referral_link”:”Реферальная ссылка”,”copy_link “:”Копировать ссылку”,”referral_page_share_title”:”Поделиться в социальных сетях”,”referral_page_active_discounts”:”Активные скидки”,”claim_referral”:”Claim”,”referral_notification_label”:”Пожалуйста, введите адрес электронной почты, чтобы получить подарок”, “email_sent_successfully”:”Ваше письмо успешно отправлено!”,”referral_page_share_link_not_log_in”:”Войдите, чтобы начать делиться ссылкой”,”reward_activities_order_refund”:”Возврат заказа”,”reward_activities_order_updated”:”{{rule_title}} (Заказ обновлен )”,”activity_refund_earn_point”:”-{{ points_count }} {{ points_name }}”,”activity_refund_earn_points”:”-{{ points_count }} {{ points_name }}”,”activity_order_tier_lowered”:”Уровень понижен ({{ tier_title }})”,”order_refunded_activity_spend”:”+{{ points_count }} {{ points_name }}”,”reward_activity_discount_refund”:”Возврат скидки”,”reward_activity_gift_card_refund”:”Возврат подарочной карты”,”refund_tier_activity_discount_refund”:”Возврат скидки ( {{ Discount_code }})”,”referrer_guest_notify_message”:”Зарегистрируйтесь, чтобы получить скидку”,”reward_sender_block_list_in_referral_program”:”К сожалению, эта реферальная ссылка больше не активна”,”referral_title_history”:”История”,”referral_not_allowed_to_use_referral_program”:” Вам не разрешено использовать реферальную программу”,”referral_no_activity”:”Нет активности”,”referral_history_customer_name”:”Имя”,”referral_history_customer_email”:”Электронная почта”,”referral_history_status”:”Статус”,”referral_history_date”:”Дата” ,”order_redeem_discount_name”:”Скидка на заказ ({{ name_order }})”,”discount_expire_in_day”:”Скидка действует через {{ days_count }} день”,”discount_expire_in_days”:”Скидка действует через {{ days_count }} дней “,”activity_discount_expired_code”:”Срок действия скидки истек {{ code }}”,”activity_discount_expired”:”Срок действия скидки истек”,”current_balance”:”Текущий баланс”,”birthday_gift_multiply_message”:”Баллы за каждый заказ, размещенный в день вашего рождения, будут умножаться на {{multiple_points}}!”,”your_discount_code”:”Ваш код скидки:”,”verify_account_message”:”Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты. “,”verify_account_email_is_send_massage”:”Письмо с подтверждением отправлено,
, пожалуйста, проверьте свой почтовый ящик.”,”verify_account_button”:”Подтвердить аккаунт”,”spending_card”:”Карта правил расходов”,”minimum_purchase”:”Требуется минимальная покупка {{ Discount_amount }}”,”tier_info”:”Информация об уровне” ,”completed_rule”:”Правило выполнено”,”earning_rule”:”Правило заработка”,”reward_popup”:”Всплывающее окно с вознаграждением”,”birthday_field”:”Поле дня рождения”,”birthday_success”:”Ваша информация сохранена. Вы получите награду в свой День рождения”,”points_expires_on_date”:”Действует до {{ дня }} {{ месяца }} {{ года }}”,”points_program_title”:”Программа баллов”,”points_program_description”:”Присоединяйтесь к нашей Программа лояльности и получайте вознаграждения за выполнение различных действий в нашем магазине!”,”referral_program_title”:”Реферальная программа”,”referral_program_description”:”Пригласите своих друзей в наш магазин и получайте вознаграждение за каждого привлеченного друга. “,”referral_program_attencion”:” Вы получите вознаграждение, как только ваш реферал совершит свою первую покупку у нас.”,”referral_share_link_description”:”Поделитесь своей реферальной ссылкой с друзьями”,”vip_tiers_description”:”Выполните больше действий, чтобы повысить уровень и получить больше эксклюзивных преимуществ.”, “your_status”:”Ваш статус”,”next_status”:”Следующий статус”,”registration_description”:”Присоединяйтесь к программе лояльности, чтобы получить эксклюзивные награды!”,”join_now”:”Присоединяйтесь сейчас”,”have_account”:”Уже есть учетная запись?”,”reward_is_currently_unavailable”:”Это вознаграждение в настоящее время недоступно, обратитесь к администратору сайта. {{ reload_page_btn }}”,”reload_page_btn”:”Обновите страницу”,”log_in_link”:”войдите в систему”,”allcolibri_success_activation”:”ПОЗДРАВЛЯЕМ! ВЫ ТОЛЬКО {{ кампанияName }}”,”allcolibri_day_limit_request”:”Лимит активности возможен один раз в сутки”,”user_authentication_required”:”Требуется аутентификация пользователя”,”allcolibri_is_disabled”:”Allcolibri отключен”,”allcolibri_post_request”:” Ожидается, что запрос будет отправлен в формате POST”,”not_enough_points_for_redeem”:”Недостаточно баллов для погашения”,”reward_tab_title”:”Награды”,”shop_it”:”КУПИТЬ”,”назад”:”Назад”,”click_for_sound_on “:”Нажмите, чтобы включить звук”,”click_for_sound_off”:”Нажмите, чтобы отключить звук”,”view_on_instagram”:”Просмотреть в Instagram”,”view_on_tiktok”:”Просмотреть в Tiktok”,”instagram_gallery”:”Галерея Instagram”}
Самодельная полуавтоматическая установка Tig.
Форум
Новые сообщения
Часто задаваемые вопросы
Календарь
Что нового?
Расширенный поиск
Форум
Сварочные веб-дисциплины
Сварка MIG, TIG, электродуговая и кислородно-топливная сварка
Самодельная полуавтоматическая установка TIG.
+ Ответить на тему
28.08.2016 #1
Самодельная полуавтоматическая установка Tig.
Не знаю, как это началось, но мы просто болтали глупости в местном хакерском пространстве. Мы нашли старый портал от большого чертежного плоттера или что-то в этом роде, привязали к нему горелку Tig. После пары прогонов, набирая скорость со старым блоком питания, мы получили неплохие результаты. Смотрите видео. Как вы можете видеть на видео, очевидно, что он все еще нуждается в дозвоне, тем не менее мы задались вопросом, что еще мы могли бы сделать.
С этой текущей настройкой угол, высота и скорость горелки TIG были определены за нас, так как нам все еще нужно было использовать педаль управления и подающий стержень. Мы провели мозговой штурм идей и хотим включить: автоматическую подачу присадочной проволоки, регулируемый контроль высоты и, надеюсь, контроль силы тока, а. Ардуино.
Это позволит нам контролировать скорость, уровень наполнения и управление псевдо-педалями.
Пожалуйста, вернитесь к этому для получения дополнительных обновлений.
Скоро будут фото.

Ответить Ответить с цитатой
28.08.2016 #2
Re: Самодельный полуавтоматический Tig.
отлично подходит для плоской пластины в горизонтальном положении!
1-е место на WeldingWeb с прокручивающимся знаком!

Ответить Ответить с цитатой
28. 08.2016 #3
Re: Самодельный полуавтоматический Tig.
Спасибо. Сегодня вечером поработаю еще над этим. Мы собираемся отказаться от рамы принтера и использовать алюминий с Т-образными пазами для новой рамы с регулируемым креплением горелки TIG. Как упоминалось выше, мы используем механизм подачи проволоки MIG в качестве двойного держателя стержня TIG/держателя проволоки MIG. Вечером должно быть новое видео с фотками.
Ответить Ответить с цитатой
28. 08.2016 #4
Re: Самодельный полуавтоматический Tig.
вот фото результатов. это все еще подается с наполнителем вручную… следующее обновление будет с автоматической подачей….
Прикрепленные изображения
Ответить Ответить с цитатой
08-29-2016 #5
Re: Самодельный полуавтоматический Tig.
Интересный проект!
На прошлой работе я участвовал в сборке аппарата для автоматической сварки TIG.
Деталь вращалась под резаком ходовым винтом/серводвигателем.
Наполнитель подавался с помощью механизма подачи проволоки. Серводвигатель, механизм подачи проволоки, усилители
и газовый клапан контролировались с ПК. Машина сделала
красивых сварных швов, но по-прежнему требовался опытный оператор
(сварщик TIG).
Удачи и держите нас в курсе!
Miller a/c-d/c Thunderbolt XL
Миллерматик 180
Пурокс О/А
Смит Литтлторч O/A
Хобарт Чемпион Элита
Ответить Ответить с цитатой
29.08.2016 #6
Re: Самодельный полуавтоматический Tig.
Вот видео моего приятеля, описывающего нашу импровизированную машину.

Видео показывает хороший крупный план результатов, но я загружу картинку завтра или когда получу рабочий стол.
Еще не все, а если у вас есть какие-то идеи, прокомментируйте..
Спасибо .
Ответить Ответить с цитатой
29.08.2016 #7
Re: Самодельный полуавтоматический Tig.
Очень круто. Мне нравится видеть творческие способы использования оборудования и других ресурсов.
2016 AHP AlphaTIG 200X
Dave’s Astro Shop
Dave’s Telescopes Page
Ответить Ответить с цитатой
08-29-2016 #8
Re: Самодельный полуавтоматический Tig.
Прошу прощения за мой шум. …
Но вы не на пути создания автоматизированной установки MIG (GMAW)? Что-то вроде роботов-сварщиков, которые продаются уже много лет.
Продолжайте экспериментировать! Веселиться. Взломайте сколько душе угодно. Но имейте в виду, что вы можете заново изобретать велосипед.
Остерегайтесь цифр: цифры не лгут. но лжецы могут понять.
Сварщики:
2008 Линкольн 140 GMAW&FCAW
2012 HF 165 “игрушка” GTAW&SMAW
2018 O/A (полный комплект)
Ответить Ответить с цитатой
29.08.2016 #9
Re: Самодельный полуавтоматический Tig.
Круто, я помню, как пару месяцев назад впервые попробовал аргонодуговую сварку, думая, как было бы неплохо иметь моторизованный ручной механизм подачи прутков.
Lincoln, ESAB, Thermal Dynamics, Victor, Miller, Dewalt, Makita, Kalamzoo. Ручной инструмент, электроинструмент, сварочный и режущий инструмент.
Ответить Ответить с цитатой
29.08.2016 #10
Re: Самодельный полуавтоматический Tig.
Первоначально Послано N2 Welding
Круто, я помню, как пару месяцев назад я впервые попробовал tig-сварку, думая, как было бы неплохо иметь моторизованный ручной механизм подачи стержней.
вы имеете ввиду вот так: https://www.arc-zone.com/index.php?m…1354_2182_1356 ?
Остерегайтесь цифр: цифры не лгут. но лжецы могут понять.
Сварщики:
2008 Линкольн 140 GMAW&FCAW
2012 HF 165 “игрушка” GTAW&SMAW
2018 O/A (полный комплект)
Ответить Ответить с цитатой
29.08.2016 #11
Re: Самодельный полуавтоматический Tig.
Не совсем то, что я имел в виду, но тем не менее это круто и, вероятно, намного дороже, чем то, что я имел в виду. Представьте себе, что приводные ролики MIG или шпульного пистолета находятся в вашей руке, как шпульный пистолет, но вместо того, чтобы подавать проволоку из колеса проволоки, он будет подавать проволоку для тиг-прутка. Хотя теперь, когда я думаю об этом, он был бы довольно тяжелым и довольно громоздким в использовании, если бы устройство не было сделано из очень легких материалов, включая приводной двигатель, что в тот момент сделало бы его непомерно дорогим.
Мозговой штурм. Если бы моторизованную часть устройства можно было привязать к предплечью над запястьем, а трубку для кормления можно было бы держать как карандаш, то оно могло бы быть не таким тяжелым и громоздким в руке.
На самом деле его можно надеть как перчатку и бандаж для запястья со встроенной в него металлической опорой, которая помогает выдерживать вес и предохраняет запястье и руку от усталости.
Наконец, его можно настроить с помощью выключателя, как у механического карандаша, а также с опцией скорости подачи 2T и 4T с синхронизацией.
Извините, оп, я не пытаюсь отвлечь вас от вашей идеи. Просто у меня была мысль, которой я думал поделиться.
Последний раз редактировалось N2 Welding; 29.08.2016 в 11:53.
Lincoln, ESAB, Thermal Dynamics, Victor, Miller, Dewalt, Makita, Kalamzoo. Ручной инструмент, электроинструмент, сварочный и режущий инструмент.
Ответить Ответить с цитатой
29.08.2016 #12
Re: Самодельный полуавтоматический Tig.
N2, есть механическое устройство, похожее на карандаш, которое будет индексировать стержень в вашей руке нажатием кнопки.
Но если вы не можете повернуть стержень, удерживая горелку, поддерживать постоянный зазор при перемещении резака, а затем погружать стержень почти непрерывными движениями, удерживая сварочную ванну в движении… Тогда вас вряд ли можно назвать сварщиком TIG.
Я снова влюбился в сварку, когда открыл для себя TIG и стал неотъемлемой частью процесса!
Да, я GTAW Snob. И горжусь этим!
Остерегайтесь цифр: цифры не лгут. но лжецы могут понять.
Сварщики:
2008 Линкольн 140 GMAW&FCAW
2012 HF 165 “игрушка” GTAW&SMAW
2018 O/A (полный комплект)
Ответить Ответить с цитатой
08-29-2016 №13
Re: Самодельный полуавтоматический Tig.

SqWave 200
Миллерматик 190
Airco 200 AC
Hypertherm PM45
Ленточная пила Boice-Crane
Виктор О/А
Ответить Ответить с цитатой
08-29-2016 №14
Re: Самодельный полуавтоматический Tig.
Ну сварщиком я пока не очень. Я изучаю. Я думаю, что самым большим препятствием для меня с Тигом будет стать обеими руками и быть в состоянии равномерно подавать удочку и держать горелку обеими руками. Я правша, поэтому держать горелку в правой руке для меня легко, но кормить tig проволокой левой – это то, в чем я плохо разбираюсь. А теперь представьте, сколько раз я окунаю вольфрам, пытаясь поджечь левой рукой… :/
Lincoln, ESAB, Thermal Dynamics, Victor, Miller, Dewalt, Makita, Kalamzoo. Ручной инструмент, электроинструмент, сварочный и режущий инструмент.
Ответить Ответить с цитатой
29.08.2016 №15
Re: Самодельный полуавтоматический Tig.
Первоначально Послано N2 Сварка
Ну я еще не сварщик. Я изучаю. Я думаю, что самым большим препятствием для меня с Тигом будет стать обеими руками и быть в состоянии равномерно подавать удочку и держать горелку обеими руками. Я правша, поэтому держать горелку в правой руке для меня легко, но кормить tig проволокой левой – это то, в чем я плохо разбираюсь. А теперь представьте, сколько раз я окунаю вольфрам, пытаясь поджечь левой рукой… :/
Попрактикуйтесь в соединениях внахлестку без наполнителя или попробуйте укладку проволоки, чтобы почувствовать работу горелки TIG. ТОГДА добавь замешательство от координации своей небрежной руки.
Вы когда-нибудь завинчивали гайку и болт трещоткой и гаечным ключом? Если да; ты уже на полпути!
Остерегайтесь цифр: цифры не лгут. но лжецы могут понять.
Сварщики:
2008 Линкольн 140 GMAW&FCAW
2012 HF 165 “игрушка” GTAW&SMAW
2018 O/A (полный комплект)
Ответить Ответить с цитатой
29. 08.2016 №16
Re: Самодельный полуавтоматический Tig.
Спасибо, Майк, надо будет попробовать.
Да, и да, я затянул и ослабил множество комбинаций гаек и болтов, используя обе руки либо с помощью двух комбинированных ключей, либо с помощью комбинации гаечного ключа и храповика
Последний раз редактировалось N2 Welding; 29.08.2016 в 13:07.
Lincoln, ESAB, Thermal Dynamics, Victor, Miller, Dewalt, Makita, Kalamzoo. Ручной инструмент, электроинструмент, сварочный и режущий инструмент.
