Контактная сварка своими руками – видео для начинающих

Контактная сварка эксплуатируется при изготовлении изделий однотипного характера, а также для соединения крупных сварных деталей. В ходе работы металл нагревается при помощи тока, который проходит по его стенкам неоднородным путем. Когда выполняется контактная сварка своими руками, видео показывает, что при использовании в бытовых условиях, появляется необходимость эксплуатации мощных источников питания, в отличие от сварки электродугового типа.

Основные параметры, которые характеризуют весь сварочный процесс, это: ток и его время протекания, уровень силы сжатия. В зависимости от этих характеристик, контактная сварка в домашних условиях делится на два типа: жесткую и мягкую.

Разновидности контактной сварки

Особенности процесса сваривания деталей сваркой контактного типа заключаются в том, что свариваемые элементы соединяются между собой по всей торцевой поверхности. Процесс сварки может выполняться двумя методиками: сопротивлением или оплавлением.

При сварке деталей первым методом, детали, которые необходимо сваривать, плотно прижимаются друг к другу, затем в аппарате подается ток. Как только поверхность деталей будет нагрета до пластичного состояния и будет произведена осадка, ток в аппарате можно выключать. Такой метод подходит для сварки деталей, выполненных из стали углеродистого типа, сечение которых имеет форму прямоугольника или овала.

Контактная сварка своими руками (видео демонстрирует это) позволяет сваривать детали и методом непрерывного оплавления. В первую очередь, свариваемые детали должны быть надежно закреплены в зажимах инструмента. Далее детали плавно перемещаются для стыкования друг с другом, в этот момент и включается сварочный ток. В процессе такой сварки оплавлению подлежат только торцевые части изделий. После проведения осадки, ток выключается.

Такой метод сварки на аппарате, который вы собрали самостоятельно, может использоваться только при сварке труб, рельсов и листов тонкостенного характера. Сварке подлежат разнообразные типы металлов. Главное преимущество этого метода заключается в высоком уровне производительности, однако, есть и недостатки – возможность больших потерь металла при разбрызгивании и угаре.

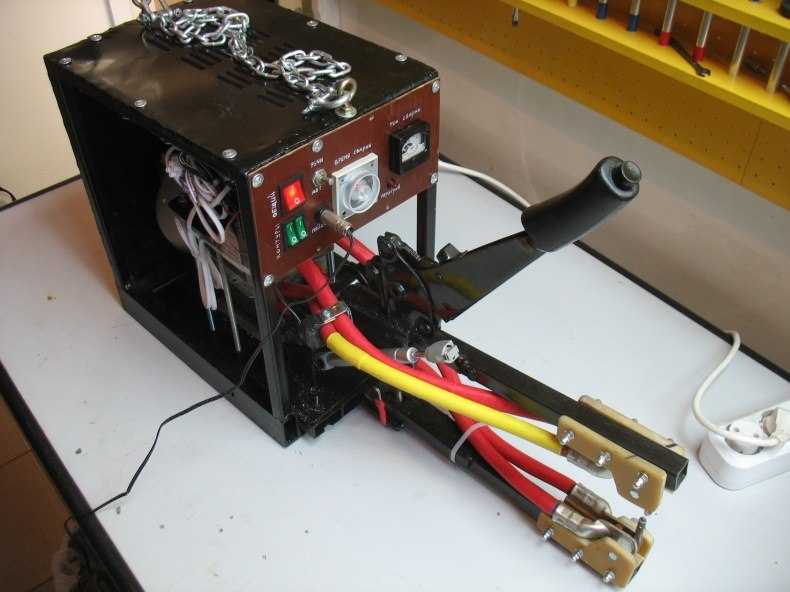

Устройство инструмента контактной сварки своими руками

Самодельный инструмент используется при сварке деталей, которые изготовлены из листов нержавеющей стали, максимальной толщиной до 0,9 мм. Также аппарат пригоден для сваривания медной проволоки с максимальной толщиной в 1, 5 мм. Контактная сварка своими руками (видео включает в себя поэтапное изготовление аппарата) имеет два основных узла: это блок питания и пистолет для сварки выносного типа.

Блок питания включает в себя реле, которое можно собрать самостоятельно, используя для этого сварочный трансформатор или тиристор. Затем необходимо произвести подключение электрода к одному из выводов обмотки, используя для этого сварочный кабель. Второй вывод непосредственно в процессе сварки подсоединяется к свариваемой детали. Для подключения к источнику питания обмотки трансформатора первичного типа используется диодный мост и тиристор, который подключается к диагонали.

Сборка сварочного пистолета

Для сборки сварочного пистолета используют две идентичных друг другу по размерам и форме детали, которые изготовлены из гетинакса или иного изолятора высокой прочности. В передней части данного элемента сварочного аппарата, находятся следующие элементы: держатель для лампы, микропереключатель, переходник. Выключатель для обозначения подсветки накладных винтов и держателя располагается в конечной части пистолета.

Для соединения накладок используют специальные винты. Они устанавливаются одновременно в переходник, держатель для лампы и в планки распорного типа. В свободном пространстве, которое образовывается между накладками, устанавливается кабель, который далее соединяется с переходником. Сварочный кабель является основой для фиксации переключателя и проводов.

Когда выполняется контактная сварка своими руками (видео наглядно показывает это), сменные электроды крепятся во входные отверстия переходников при помощи специальных гаек.

Второй вывод трансформаторной обмотки монтируется на основание, которое не имеет изоляционного покрытия. Для того чтобы в дальнейшем крепить свариваемые детали, подключенный к обмотке кабель оснащается любым зажимом, который будет обеспечивать надежную фиксацию деталей. Наиболее оптимальным вариантом является струбцина.

---

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Сварка из микроволновки своими руками: контактная и точечная

Для того чтобы обзавестись сварочным аппаратом, необязательно покупать дорогостоящее оборудование, в особенности если есть старая микроволновая печь. Сварка из микроволновки своими руками выполняется по точно такому же принципу, как и с использованием специального оборудования.

Важная деталь

Наиболее значимый элемент в печи для изготовления сварочного аппарата – трансформатор от микроволновки. Он дает напряжение благодаря большому коэффициента трансформации. Отсюда можно сделать вывод, что точечная сварка из трансформатора микроволновки будет наиболее оптимальной из печи больших размеров.

Извлечение устройства

Важный момент в изготовлении самодельного сварочного устройства. Для этого нужно очень аккуратно вытащить трансформатор. Если все будет сделано правильно, точечная сварка своими руками из микроволновки будет не хуже, чем с помощью стандартного аппарат, так же, как и контактная сварка из микроволновки.

Важно не трясти микроволновку, аккуратно откручивать крепежи и вытаскивать элемент.  Предварительно откручивается основа, далее снимаются все крепления, а вторичная обмотка сбивается. Сварку будет осуществлять магнитопровод. Обязательно необходимо убрать встроенные шунты в ограничители тока.

Важно не повредить обмотку при разборке. После этих процедур необходимо намотать вторичную обмотку, сила тока тогда возрастет до 1000 А. Также будет необходимо купить дополнительный провод, не менее 1 см в сечении.

Подготовка

Точечная сварка из микроволновки мощностью 700-800 Вт дает возможность осуществить сварку листов металла толщиной до 1 мм. В оборудовании устанавливается повышающий трансформатор, готовый к выработке до 4 кВт мощности для питания электромагнитной лампы.

Так как СВЧ нуждается в высоком напряжении при работе, ее трансформатор оснащен первичной обмоткой с меньшим число витков, в сравнении со вторичной обмоткой. Это позволяет на магнетрон поступать разности потенциалов, которые увеличиваются, благодаря удвоителю, вдвое.

Если необходим более мощный трансформатор, понадобятся две микроволновки, как минимум.

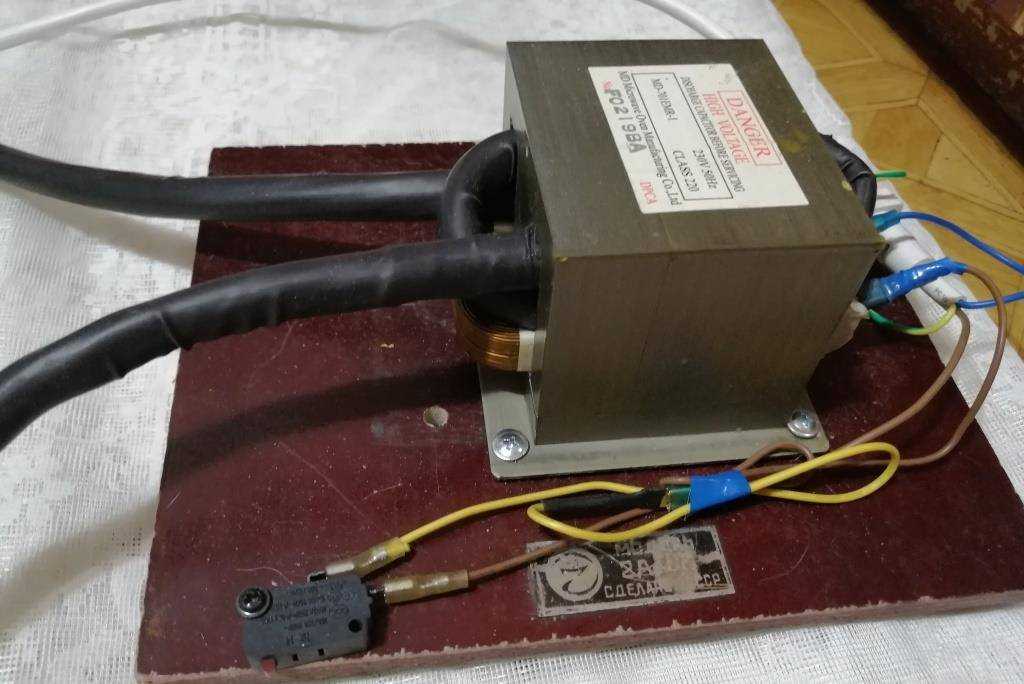

Изготовление трансформатора

Достаточно плотный изоляционный слой затруднит организацию дополнительных витков, поэтому его необходимо снять. А как обмотку стоит задействовать тканевую изоляционную ленту. Чем короче провод, тем лучше: не создается дополнительное сопротивление.

Вторичная обмотка создается в 2 или 3 витка. Будет образовано напряжение около 2 В, то есть количество провода напрямую влияет на напряжение. Для обмотки подойдет один многожильный малого диаметра.

Контактная сварка своими руками из микроволновки будет лучше при использовании  более мощного устройства. Можно использовать несколько печей. При использовании двух СВЧ контактная сварка из трансформатора микроволновки позволит работать с толщиной материала до 5-ти мм.

После контакта обеих обмоток трансформаторов на выходе проверяется сила тока. В случае, когда она равна 2000 А, ее уменьшают, что способно дать сильные скачки напряжения во всей электрической системе дома. После уменьшения необходимо снова замерить силу тока, отслеживая короткого замыкания (КЗ) и просмотрев контакт.

Правильное соединение

Если используемые агрегаты маломощные, каждый из них будет иметь напряжение на входе 220 В с мощностью 0,5 кВт. Сила тока приравнивается 250 А, напряжение на выходе при этом — не менее 2В. После соединения обоих элементов показатели удвоятся, и сила тока будет уже равна 500 А.

При этом возможны большие потери, связанные с сопротивлением.

Электроды соединяются со вторичной обмоткой, когда сопрягаются два трансформатора. Для создания вторичной обмотки используют 2 провода, диаметр которых не менее 1 см. Если произведено неправильный контакт выводов обмотки, произойдет КЗ.

Увеличение напряжение на обоих преобразователях тока должно быть последовательным с ростом число витков. Сделать нужно их равное число, направляющихся согласованно.

Направление включения обмоток может выбираться по нескольким вариантам:

• с показателем нулевого напряжения;
• с определенным напряжением.

Электроды

Споттер из микроволновки, как и обычное сварочное устройство, функционирует через электрод. Стержни для этого нужно подточить, иначе очень легко потеряют форму.  При этом провод, подходящий к электродам, должен быть как можно короче. Необходимо постараться сделать также минимум соединений, дабы избежать потери мощности.

На каждом конце лучше всего предусмотреть медные наконечники. Производится спайка их с проводом как жил. Так как в процессе сварки возможно окисление меди, неспаянные участки будут давать лишнее сопротивление и потерю мощности. Это может вывести прибор из строя.

В заключение остается добавить, что наиболее удобную инструкцию с пошаговой расстановкой операций можно посмотреть на фото или видео. Благодаря такому подходу сварочный аппарат из микроволновой печи может получиться достаточно функциональным и качественным, прослужить длительное время.
