Сварка точечная схемы: схема, фото и описание самоделки

alexxlab | 07.05.2023 | 0 | Разное

Точечная сварка своими руками из микроволновки схема и описание — Postroyka-Dom.com

Сегодня хотелось бы рассказать, как делается точечная сварка своими руками из микроволновки. Данный прибор способен выдать на выходе 800 А, а этого показателя с головой хватит, чтобы сваривать тонкий (от 1 до 1.5 мм) листовой металл.

Разбираем микроволновку и переделываем трансформатор

Для начала возьмем микроволновку. Внутри данного прибора имеется трансформатор, в составе которого сердечник и две обмотки: первичная и вторичная.

Сердечник трансформатора запаян двумя тонкими сварными швами, как показано на картинке.

Для вскрытия шва придется воспользоваться болгаркой или ножовкой, а, чтобы добраться к обмоткам в трансформаторе, потребуется поработать молотком и долотом.

При извлечении первичной обмотки следует быть предельно осторожным и не повредить её, потому, что она будет использоваться нами в дальнейшем.

Намотка вторичной обмотки обычно очень плотная, поэтому она извлекается с трудом. Так как для сварочного аппарата она не пригодится, то её можно распилить и вытащить частями.

После окончания описанных действий, вы должны получить в свое распоряжение целую и неповрежденную первичную обмотку трансформатора и его сердцевину, разделенную на два куска.

Намотка трансформатора

Следующий шаг – намотать вторичную обмотку трансформатора. Как материалом для вторичной обмотки воспользуемся медным кабелем, толщина которого будет приблизительно равняться прорезям сердечника. Кабель наматывается двумя витками.

После намотки кабеля, нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-х компонентной эпоксидной смолой.

Когда произойдет высыхание эпоксидки, вид трансформатора должен быть приблизительно таким.

Выходное напряжение в трансформаторе — 2 В, однако, ток — 800 А.

Проверим работоспособность точечной сварки:

Корпус для точечной сварки

После этого, следует заняться изготовлением корпуса для нашего прибора. Он может быть даже деревянным.

Заднюю панель корпуса нужно оборудовать выключателем и проводом питания, для которых следует вырезать пару отверстий.

Следующий этап – это шлифовка, грунтовка и окраска всех деталей

Когда произойдет высыхание окрашенного корпуса, следует окончательно собрать наш прибор.

Следует отрезать два медных проводка, примерно 2.5 см в длину, они будут служить электродами, и зажать их в держателях.

После этого, производим монтаж выключателя кабеля питания к задней панели устройства.

Осуществляем крепление трансформатора на деревянную основу обычными саморезами. Одним из этих саморезов крепится клемма, от которой выводится «земля».

Электрическая составляющая прибора на этом завершена, однако, чтобы обеспечить большую безопасность и удобство, выполним монтаж еще одной кнопки (микрика), которая крепится к верхнему рычагу с некоторым уклоном. Это делается для обеспечения работы точечной сварки только при включенном выключателе и нажатом микрике.

Не стоит забывать о тщательной изоляции всех соединений!

Крепление рычагов производится так: рычаги располагаются один поверх другого, а в боковушках сверлятся отверстия для них, к которые вставляются обычные гвозди, кончики которых загибаются.

Установка контактных электродов выполняется с торцов рычагов.

Для фиксации верхнего рычага используется обычная резинка.

После окончания сборки, прибор должен выглядеть примерно так

Испытания точечной сварки:

Замена сварочных электродов:



Видео: точечная сварка своими руками из микроволновки

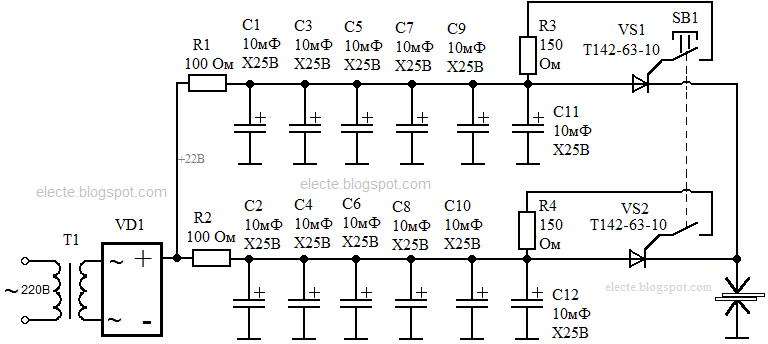

Контактная точечная сварка — схема

0

Опубликовано: 20. 06.2017

Точечная сварка — это подвид контактной сварки. Сущность контактной профессиональной точечной сварки: металл нагревается до температуры плавления тепловой энергией, образующейся в результате прохождения электротока между свариваемыми элементами на участке их контакта. Параллельно с пропусканием электротока через металлические образцы спустя некоторый промежуток времени осуществляется их сжатие. После данной процедуры совершается сплавление отдельных изделий.

Оглавление:

• Способы точечной сварки
• Схема сварочного оборудования
  • Преимущества
  • Недостатки
• Материалы для изготовления аппарата для точечной сварки своими руками
  • Необходимые инструменты, материалы

Способы точечной сварки

Сущность самой процедуры в следующем: клещи контактной сварки фиксируются на свариваемых арматурных прутах. После их соприкосновения электрическая цепь замыкается. Основное сопротивление создается именно на стыке стержней, соответственно данный участок нагревается больше всего. Через определенное время концы соединяемых элементов плавятся, становятся пластичными, частично переходят в жидкое состояние, и осуществляется их соединение.

Можно выделить два основных варианта точечной сварки:

• Прерывистое оплавление — электрическая дуга воздействует на соединяемый материал не постоянно. Идеально подходит для соединения стыков арматурных прутьев, которые подвергались обработке способом горячего проката.
• Непрерывное оплавление — электрическая дуга воздействует на соединяемые образцы без перерыва, до окончательного их соединения. Менее мощная технология, используемая для элементов металлических конструкций, которые предварительно не подвергались каким-либо упрочнениям. Таким способом осуществляется соединение арматурных стержней класса А1.

Как правило, сварочное оборудование, предназначенное для контактной сварки арматурных конструкций, поддерживает оба рабочих режима.

Схема сварочного оборудования

Стационарный одноточечный сварочный аппарат включает следующие детали:

• Корпус.
• Систему подведения электротока.
• Пневматический привод.
• Систему охлаждения.

Преимущества

• Высококачественное соединение деталей, однородная структура сварного шва, что делает соединение максимально прочным, прекрасно выдерживающим механические воздействия.
• Существует возможность выбора режима сварки для каждого конкретного случая.
• Отсутствует потребность в применении дополнительных наплавочных компонентов.

Недостатки

• Подготовка к сварочным работам занимает достаточно большое количество времени.
• Большой расход электроэнергии.
• Высокие требования к чистоте.
• Работы можно производить исключительно на стационарной площадке.

Материалы для изготовления аппарата для точечной сварки своими руками

При сборке такого оборудования в бытовых условиях необходимо учитывать некоторые нюансы, иметь под рукой определенные материалы и инструменты. А главное, ответственно отнестись к данной работе, так как даже самые незначительные недоработки способны повлечь за собой быстрый выход из строя, ремонт сделанного прибора.

Необходимые инструменты, материалы

• болгарка;
• ножовка по металлу;
• отвертка;
• дрель;
• сверла;
• изолента;
• трансформатор;
• медный толстый провод;
• медные прутья;
• выключатель;
• рычаг;
• для пайки луженые наконечники.

Сергей Одинцов

tweet

Точечная сварка – описание процесса и применение

При подаче электроэнергии между двумя электродами протекает ток. Заготовки представляют собой сопротивление протекающему току. Это приводит к локальному нагреву металла, достаточному для расплавления. Механическое давление электродов приводит к сплавлению двух заготовок и после охлаждения они неразрывно соединяются.

Группа 5 CopyCreated with Sketch. 1. Выравнивание заготовок

Для соединения деталей точечной сваркой они должны быть точно выровнены друг с другом, так как коррекция после сварки непроста.

Группа 5 CopyCreated with Sketch.

2. Надавливание на электроды

Подходящие электроды выбираются для сварки заготовок. В основном они изготавливаются из медных сплавов с фракциями вольфрама и молибдена, которые могут выдерживать высокие температуры и давления.

Группа 5 CopyCreated with Sketch. 3. Течет ток

Если электроды расположены правильно, включается ток, который течет от одного электрода к другому с очень большой силой. Материал нагревается настолько, что расплавляется, и обе заготовки соединяются.

Группа 5 CopyCreated with Sketch. 4. Заготовка плотно соединена

Время, в течение которого электрический ток должен проходить через заготовки, зависит от материала и толщины заготовки. Если детали стыкуются плотно, электроды снимают, чтобы повторить процесс в следующей точке сварки.

Эту процедуру сварки можно повторять столько раз, сколько необходимо, в зависимости от размера заготовки. Поэтому, несмотря на небольшие точечные сварные швы, может быть достигнута высокая степень стабильности.

Технические функции

Точечная сварка в основном выполняется на переменном токе. Возможен и постоянный ток, но он используется редко.

Для точечной сварки используются так называемые клещи для точечной сварки. Они в основном используются на мобильном оборудовании для контактной сварки. Ручная точечная сварка используется сегодня в автомастерских или на кустарных предприятиях. Кроме того, точечная сварка также может выполняться роботами, которые известны, например, в производстве автомобилей.

Контроль качества

Если вы хотите проверить качество точечной сварки, обратите внимание на две вещи:

• Точечная сварка имеет тот же цвет внутри, что и металл пластины
• Наружное кольцо коричневого цвета, максимальный синий

Если применимы эти характеристики, значит, материал не был перегрет и можно предположить, что не образовались трещины. Кроме того, отпечаток не должен быть глубже 20% толщины листа.
